Номер патента: 206347

Опубликовано: 01.01.1967

Автор: Изобре

МПК: B24B 33/06, B24B 49/08

Метки: механический, программатор, хонинговальныхстанков

...кинематичсски с задс 101 цсй планкой 1 через штифт 7, прп псремсщснпи задаюшсй планки вверх отойдет от ксппра. Однсвресино шИфт 17 псрс)естт Олскир)ющую планк 2 вверх н 2 ВеличП) перепада 1. При этом высчупом а оудст включен микроперсключатель 11 и одновременно Освсосдятся никнис концы сссачск 8 и 8 От выступов б и в, т. е. собачки войдут в зацепление с рейкой 4 По включении 11 хонинговальная головка начинает медленно спускТься Осз вращения со сжатьп брусками, При ходе шпинделя вниз масло под дазлснисм от гпдропанели по маслопроводу 19 подводится к вернему торцу плунксра 10, в результате чего последний вместе с планкои 9 п собачкой 8 опустится на 2 лл н собачка зацепится со следующим нижниыд зубом репки. Мсдле.1- ный ход шпинделя...

Номер патента: 443386

Опубликовано: 15.09.1974

Авторы: Василяускас, Мусабеков, Симаков, Уразов, Шрамков

МПК: G05B 19/406

Метки: автоматический, временных, интервалов, программатор

...4 времени и такта выбранного временного интервала, Входныс ключи 3 рсгистра времени й такта выбранного временного интерва 43386ла открыты. После этого ЭВМ передавт информацию о времени и такте.Информация записывается только вте регистры 4, входные ключи 1 ко 5 торых открыты, т.е. в вбранныивременный интервал. Запись информации в следующие временные интервалы происходит аналогичным образом.1 о Обработка заданных временныхинтервалов начинается по команде"Пускф 1. Счетчик врсменных интервалов 7 йереходт из нулевого в первое состояние.При этом сйгнал с вы 15 хода счетчика временных интерваловпоступает на выходные ключи б регистра 4 времени и такта первого временного интервала и открывает их.Регистры времени и такта первого2 о временного...

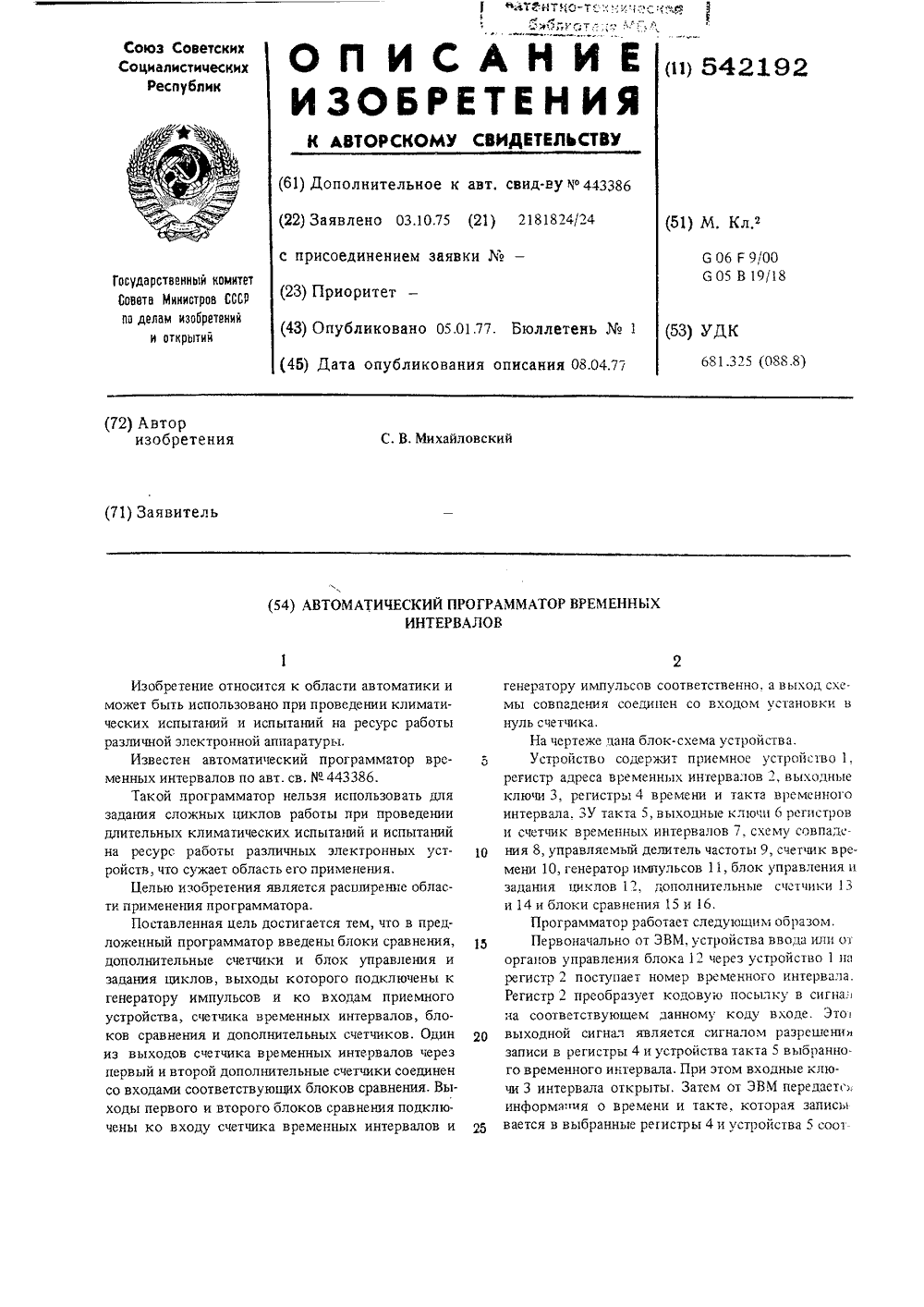

Номер патента: 542192

Опубликовано: 05.01.1977

Автор: Михайловский

МПК: G05B 19/406

Метки: автоматический, временных, интервалов, программатор

...счетчиков 13 и 14.Обработка заданных временных интервалов начинается по команде "Пуск", выдаваемой блоком 12 на первый управляющий вход генератора импульса 11 и в счетчик 7, когорый переходит из нулевого в первое состояние, При этом сигнал с выхода счетчика 7 поступает на управляющие вхо. ды выходных ключей б первого временного интервала и открывает их. Регистры времени 4 и устройства такта 5 первого временного интервала подключаются соответственно к схеме совпадения 8 и к управляемому делителю частоты 9. Коэффициент деления управляемого делителя становится равным числу, соответствующему записанному в устройстве 5 коду. Частота, поступающая с делителя частоты 9, заполняет счетчик 10 до момента совпадения кода, выдаваемого счетчиком 10, и...

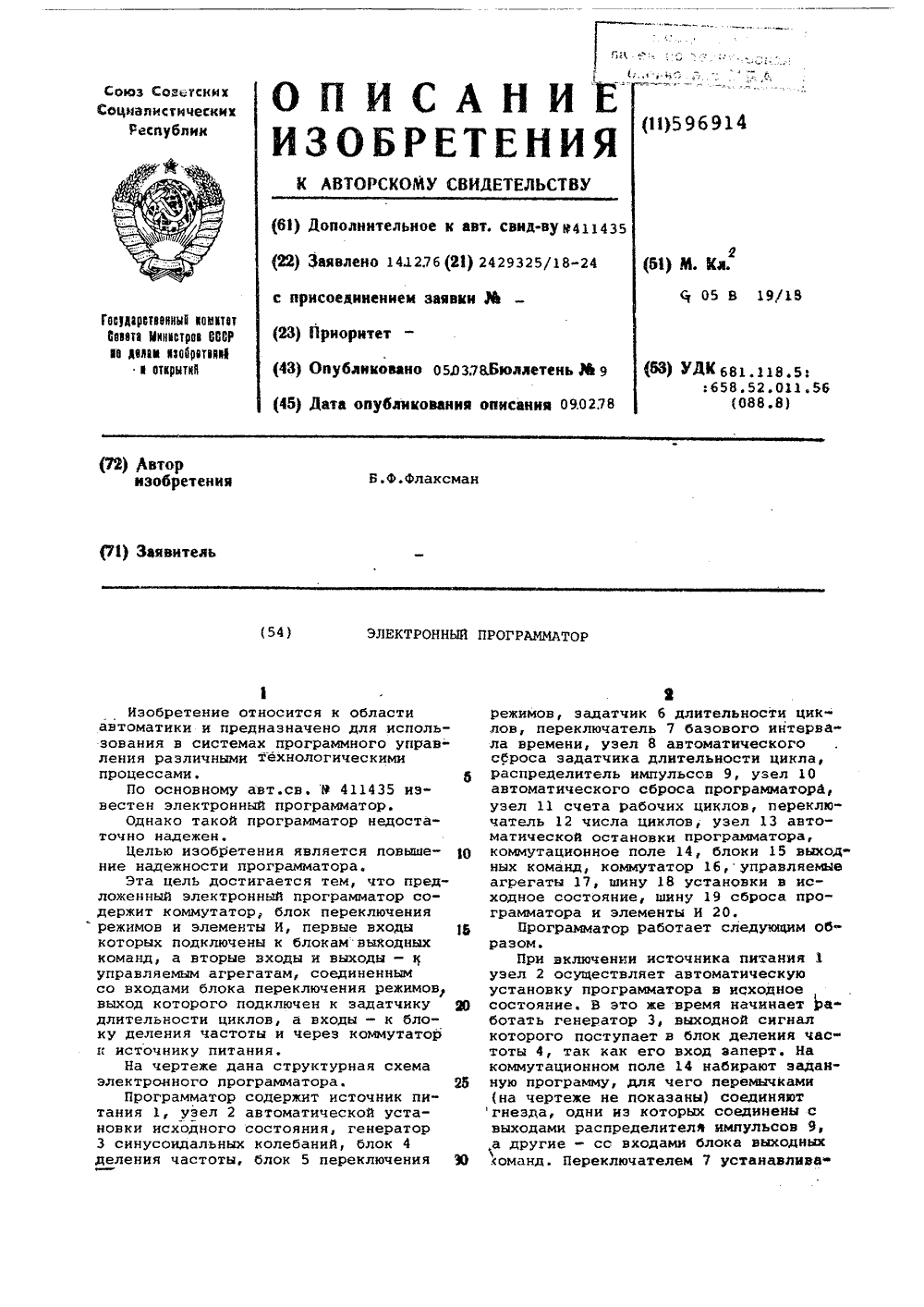

Номер патента: 596914

Опубликовано: 05.03.1978

Автор: Флаксман

МПК: G05B 19/18

Метки: программатор, электронный

...кнопки фПуск отпирается вход блока деления частоты 4 и поступаищего на него колебания генераторапреобразуются и импульсы, период следования которых определяется коэффициентом деления делителя. Эти импульсы поступают на блок 5 переключения режимов. Если с датчика нормальной работы агрегатов 39 подаются единицыф, т.е. все агрегаты рабстают нормально, то с выхода блока переключения режимов проходят импульсы на вход задатчика 6 длительности циклов. При этом с его выхода 16 снимаются импульсы с периодом следования, определяемьм положением переключателя 7. Эти импульсы поступают на узел 8 автоматического сброса. эа" датчика длительности цикла и на рас- еЕ пределитель 9 импульсов, с которого последовательно во времени распределяются по...

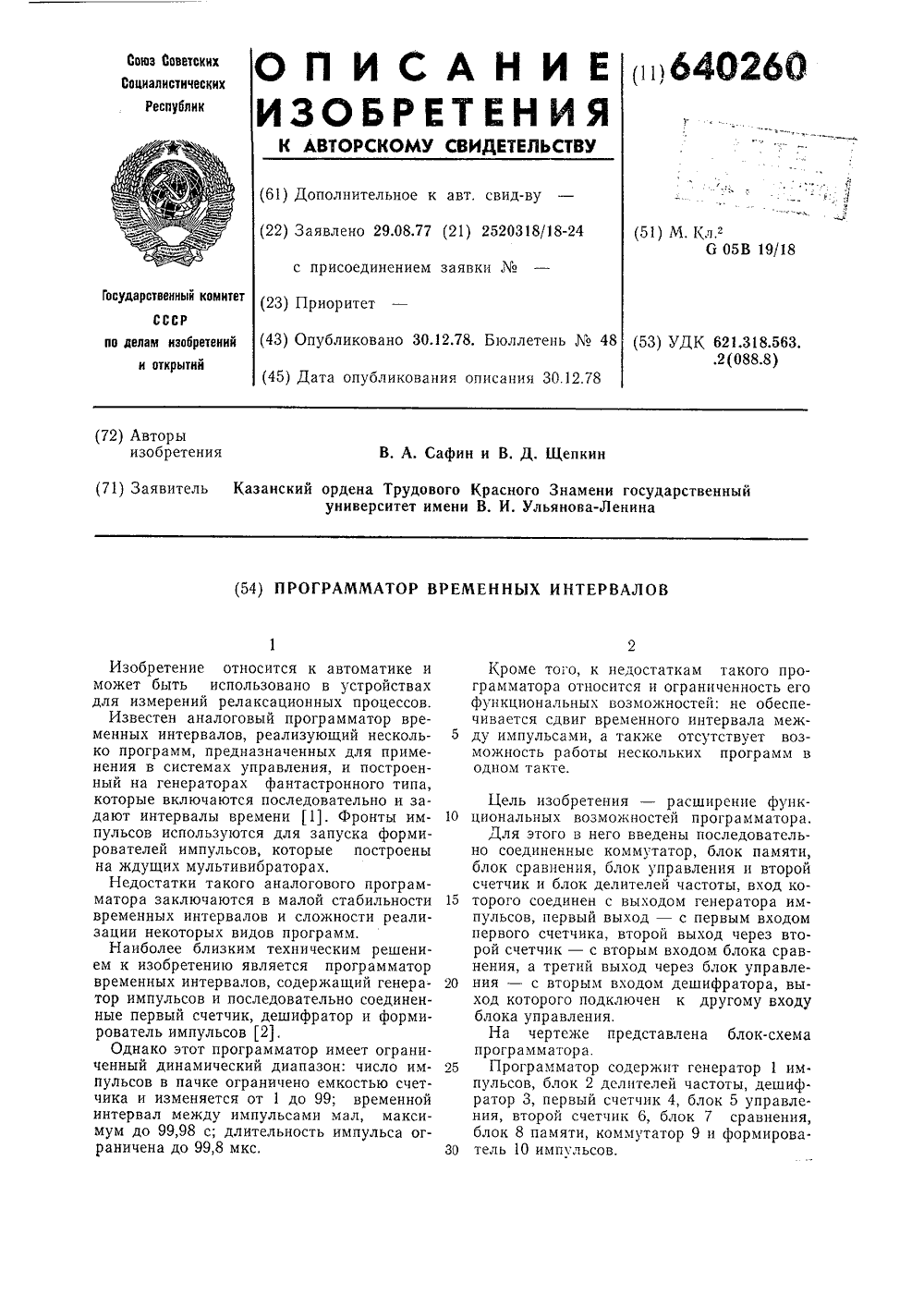

Номер патента: 640260

Опубликовано: 30.12.1978

Авторы: Сафин, Щепкин

МПК: G05B 19/18

Метки: временных, интервалов, программатор

...коммутатор, блок памяти, блок сравнения, блок управления и второй счетчик и блок делителей частоты, вход которого соединен с выходом генератора импульсов, первый выход - с первым входом первого счетчика, второй выход через второй счетчик - с вторым входом блока сравнения, а третий выход через блок управления - с вторым входом дешифратора, выход которого подключен к другому входу блока управления.На чертеже представлена блок-схема программатора.Программатор содержит генератор 1 им. пульсов, блок 2 делителей частоты, дешиф ратор 3, первый счетчик 4, блок 5 управления, второй счетчик 6, блок 7 сравнения, блок 8 памяти, коммутатор 9 и формирова. тель 10 импульсов.640260пульсов пачки происходит в дешифраторе 3 независимо от времени...

Номер патента: 809355

Опубликовано: 28.02.1981

Авторы: Арчаков, Зауменный, Макаров, Муренко, Широков, Щетинин

МПК: G11C 16/06

Метки: записи, информа-ции, полупроводниковые, программатор, элементыпамяти

...25 и делитель26 частоты начинают поступать импульсы от генератора 22 тактовых импульсов с частотой, сниженной в К раз,где К - коэффициент деления делителя 26 частоты. С каждым импУльсом число,содержащееся в реверсивном счетчике 23, уменьшается на 1, пока реверсивный счетчик 23 не очистится и егосодержимое не станет равным "0". В этот момент логические уровни на выходах дешифратора 28.изменяются на противоположные, в результате чего третий элемент И 25 запирается, а навторой выходной шине 13 появляется сигнал Пуск, поступающий в блок 6 контроля и управления. По этому сигналу блок 6 контроля и управления вырабатывает все сигналы, необходимые для обеспечения режима программирования элемента памяти и поступающиена разъем 4, в том числе...

Номер патента: 830565

Опубликовано: 15.05.1981

Авторы: Горн, Хазанов

МПК: G11C 16/02

Метки: постоянныхзапоминающих, программатор, устройств

...входуадресного регистра, блок управления,первый вход которого подключен к выходу блока запуска, второй входк выходу генератора, а другие входыблока управления подключены к соответствующим выходам блока заданиярежимов, введены коммутатор и накопитель, адресные входы которогоподключены к выходам адресного регистра, входы данных накопителя подключены к выходам регистра данных,первый управляющий вход накопителяподключен к выходу коммутатора, анторой управляющий вход - к соответствующему выходу блока управления, первый вхоД коммутатора подключен к выходу блока запуска, второй вход - к соответствующему выходублока управления, третий вход коммугатора подключен к соответствующемувыходу блока задания режимов,На чертеже приведена структурнаясхема...

Номер патента: 832467

Опубликовано: 23.05.1981

Авторы: Лозинский, Малахов, Фалько

МПК: G01N 31/00

Метки: газа-носителя, программатор, расхода

...следующим образом.Гаэ-носитель проходит через регулятор 1 расхода на вход хроматограФической колонки 2. В режиме отработки заданного начального расходана пороговый усилитель 3 поступаетопорный сигнал с задатчика 4 начального расхода. В зависимости от разности опорного сигнала и сигнала, по-ступившего с выхода задатчика 8, навыходе порогового усилителя 3 устанавливается один из двух возможныхуровней ограничения либо напряженияпромежуточной величины, лежащей между указанными уровнями, Средней величине этого напряжения соответствует релейный перепад напряжения порога с выхода Формирователя 6, а установленной области напряжений, лежащей между этими уровнями и охватывающей среднюю величину, соответствует единичный уровень...

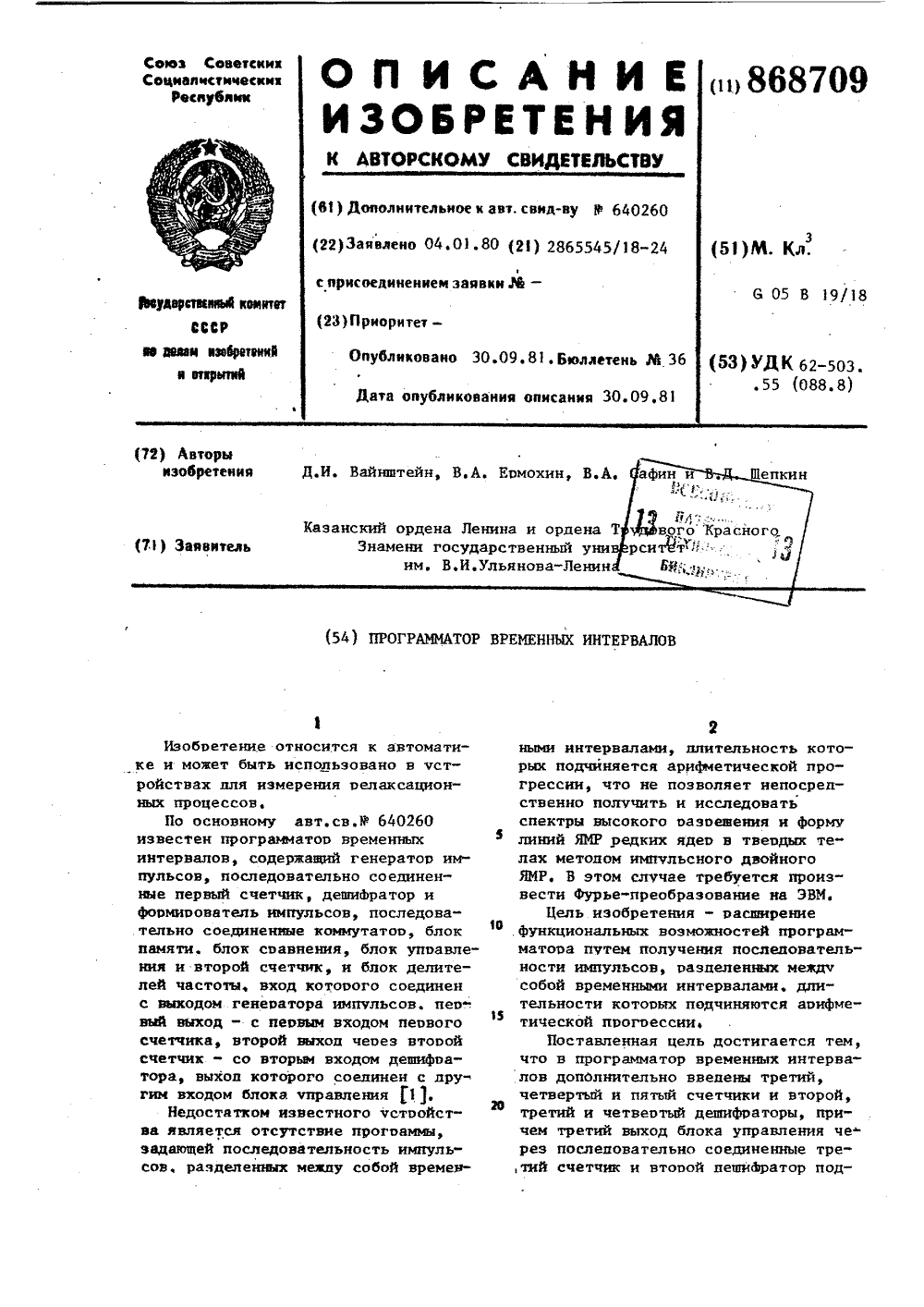

Номер патента: 868709

Опубликовано: 30.09.1981

Авторы: Вайнштейн, Ермохин, Сафин, Щепкин

МПК: G05B 19/18

Метки: временных, интервалов, программатор

...по седьмому выхопу, а по третьему, четвертому, пятому и шестомувыходам - сигналы поптвержпения навторые входы пешифратовов 3,12,14 и16. При срабатывании дешифоатора 3выходной импчльс поступает на входформирователя 10 ( при этом формируется первый импульс последовательности)и третий вход блока 5. При этом напервом выходе блока 5 формируетсяимпульс сброса счетчика 4, а на втором выходе формируются сигналы разрешения счета счетчикам 11 и 6.При срабатывании дешифватора 12выходные импульсы поступают на первый вход счетчика 6. С выхода блока7 сравнения при совпадении сопержаиий счетчика 6 и блока 8 памяти появляется импчльс, который поступаетна второй вход блока 8 памяти и первый вход счетчика 13, изменяя ихсодержание на единицу, а также...

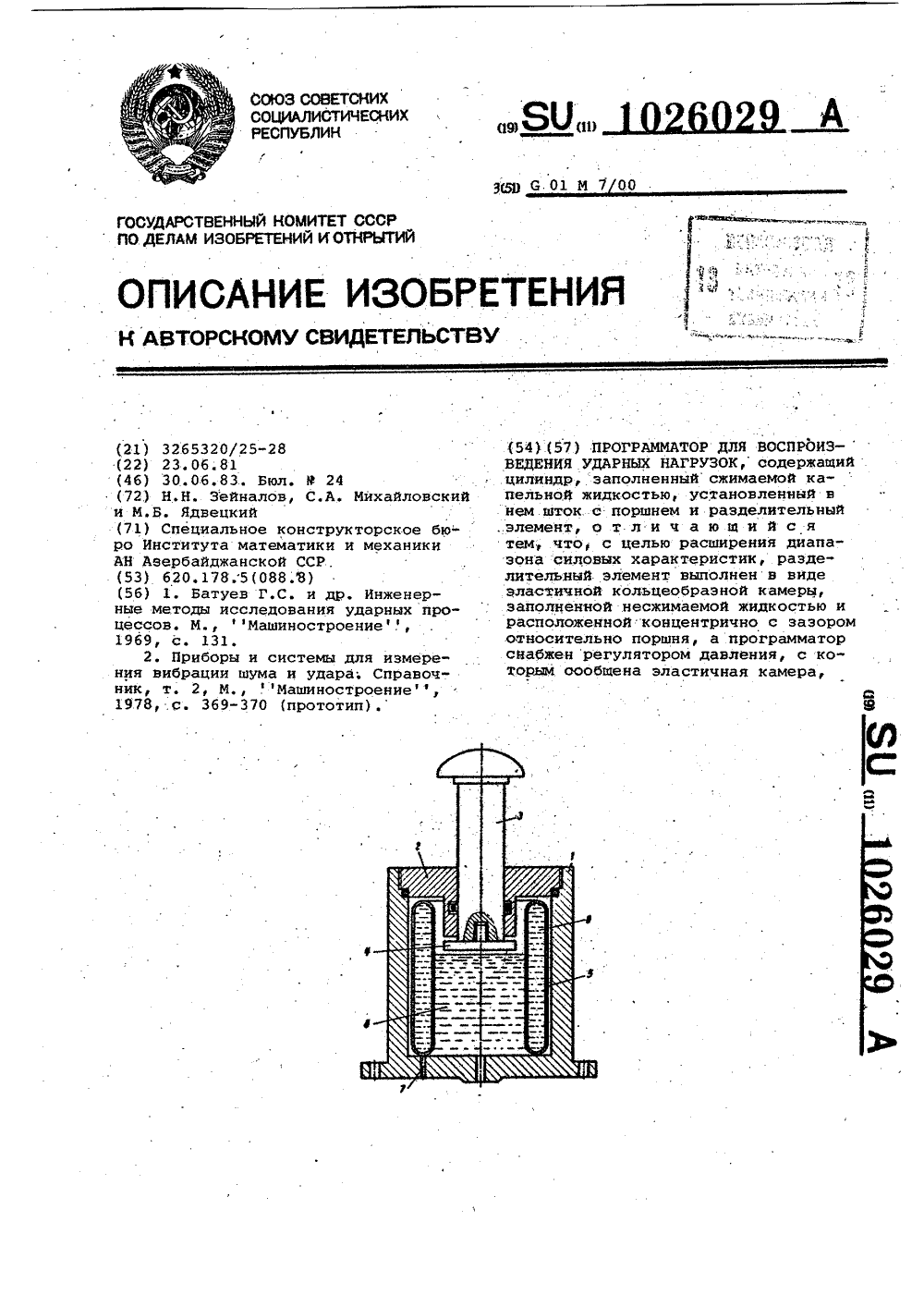

Номер патента: 1026029

Опубликовано: 30.06.1983

Авторы: Зейналов, Михайловский, Ядвецкий

МПК: G01M 7/00

Метки: воспроизведения, нагрузок, программатор, ударных

...жидкостью, установленный внем шток с поршнем и разделительный 55элемент, последний выполнен в видеэластичной кольцеобразной камеры,заполненной несжимаемой жидкостьюи расположенной концентрично с зазором относительно пОршня, а программатор снабжен регулятором давления,с которым сообщена эластичная камера.На чертеже схематично изображенпрограмматор для воспрОизведенияударных нагрузок. б 5 Программатор состоит из цилиндра1, крышки 2, сквозь которую проходитшток 3 с поршнем 4. В цилиндре 1 коаксиально установлен разделительныйэлемент в виде эластичной пустотелойкольцеобразной камеры 5 концентрично с зазором относительно поршня 4и заполнен несжимаемой жидкостью б,которая связана с регулятором давления (не показан) посредством клапана 7....

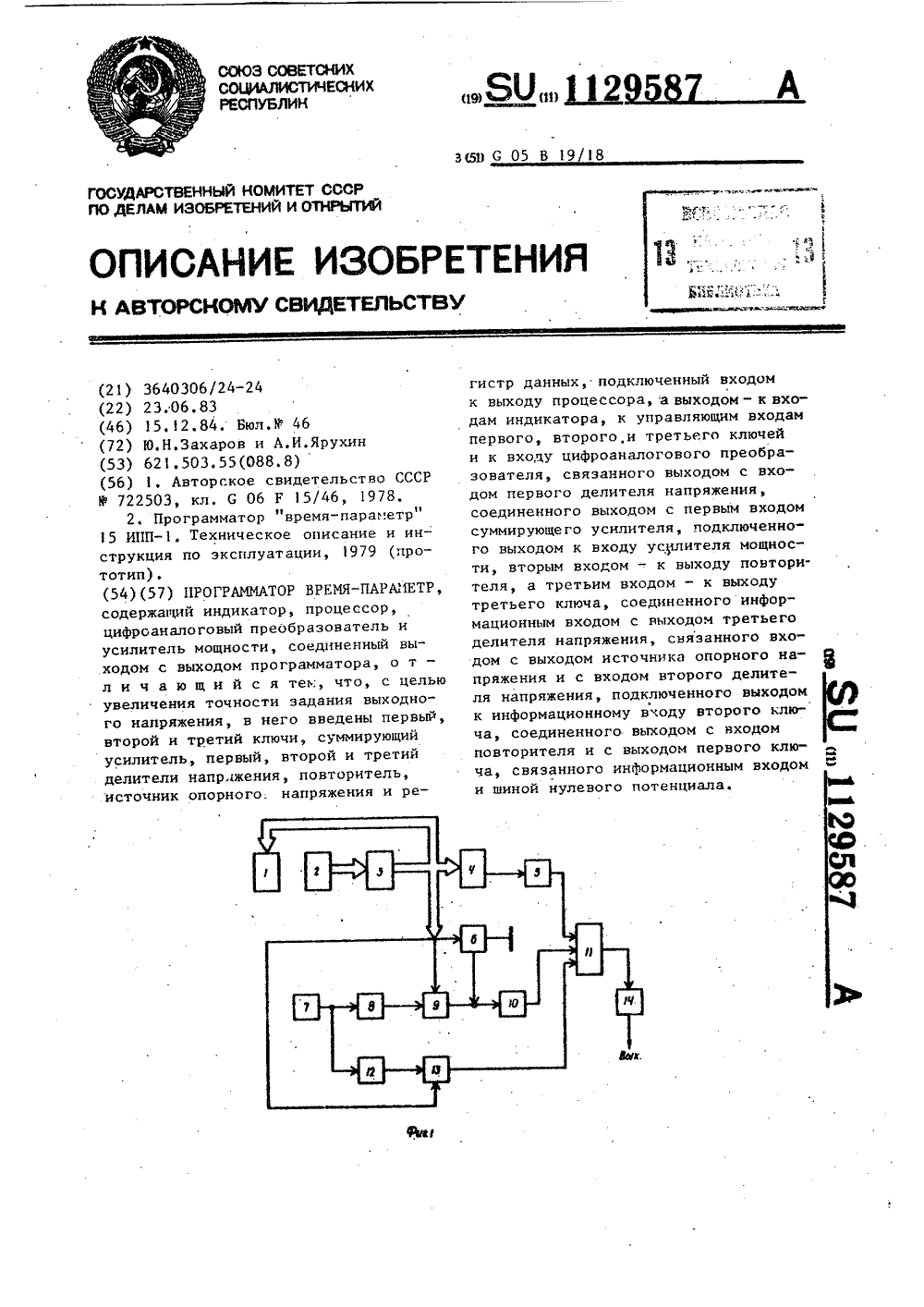

Номер патента: 1129587

Опубликовано: 15.12.1984

Авторы: Захаров, Ярухин

МПК: G05B 19/418

Метки: время-параметр, программатор

...которого соединен с первым входом суммирующего усилителя 11; С выходасуммирующего усилителя 11 программируемое аналоговое напряжение подается на вход усилителя 14 мощности, выход которого .;вляется выходом устройства программатора время-параметр.Устройство работает следующим образом.Временные управляющие сигналы 15 устройства вырабатываются процессором 2. Эти управляющие сигналы заносятся в регистр 3 данных, где хранятся до следующей команды выводы .данных из процессора. Времена хранения 2 О старой и записи новой управляющей информации в различных разрядах регистра данных отличаются по величине межпу собой в зависимости от элемент- . та устройства, к которому они под, ключеныцифроаналоговому прео 5 раэователю, ключам, индикатору ,...

Номер патента: 1160438

Опубликовано: 07.06.1985

Авторы: Захаров, Ковбанюк, Ярухин

МПК: G05B 19/418

Метки: время-параметр, программатор

...соединенного управляющим входом с адресными ф 5 входами программно-управляемых задатчиков й адресным выходом процессора, связанного информационным выходом с информационными входами программноуправляемых задатчиков, введены ин дикатор, элемент ИЛИ первый и второй компараторы, первый и второй источники смещения, дифференциальный усилитель, цифроаналоговый преобразователь и регистр данных, подключенный управ.55 ляющим и информационным входами соответственно к адресному и информацион" ному выходам процессора, а выходом " 38к вхоДу цифроаналогового преобразователя, соединенного выходом с первым входом дифференциального усилителя, связанного вторым входом с выходом коммутатора, а выходом - с первым входом первого и второго...

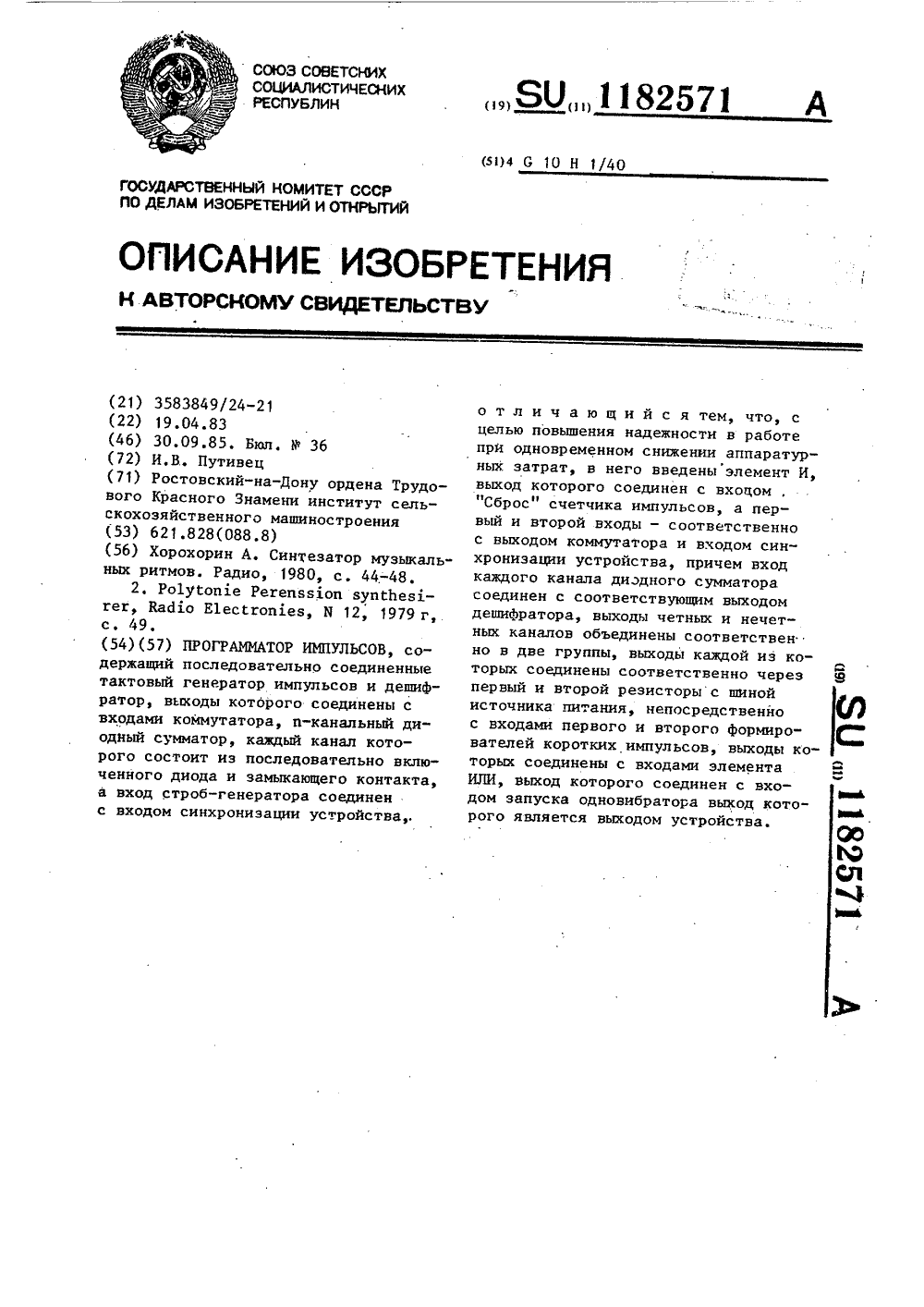

Номер патента: 1182571

Опубликовано: 30.09.1985

Автор: Путивец

МПК: G10H 1/40

Метки: импульсов, программатор

...ИЛИ 13, выход ф 1 которого соединен с входом запуска одновибратора 14, выход которого является выходом устройства.При этом одновибратор 14 может содержать инвертор 15, выход которого соецинен с выходом одновибраторЬ, вход - с входами запуска одновибра-" тора и через последовательно соединенные резистор 16 и транзистор 17 - с общей шиной, база транзистора 7 со-. единена через резистор 18 с шиной источника питания и через конденсатор 19 - с выходом однсвибратора 14.Формирователи 11 и 12 коротких импульсов могут содержать инвертор 19 у вход которого является входом формирователя, и дифференцирующую цепь из конденсатора 20 и резистора 21,включенную между выходом инвертора " 19 и выходом формирователя коротких импульсов. Элемент ИЛИ 13...

Номер патента: 1280449

Опубликовано: 30.12.1986

Авторы: Борухов, Вагнер

МПК: G11C 16/06, G11C 16/10, G11C 7/00 ...

Метки: записи, информации, памяти, полупроводниковые, программатор, элементы

..."Пуск" соответствует началу прожигания перемычки выбранногополупроводникового элемента памяти,т.е. этот сигнал определяет моментначала программирования. 35 Под действием этого сигнала фор.мирователь 30 формирует на выходе 33 импульс, длительность которого ,равна ов и определена для конкретного типа матриц ПЗУ, причем эта длительность должна немного превышать максимально необходимое время прожигания бездефектных элементов памяти о, т.е.ь,40 45 Одновременно с этим по сигналу "Пуск" блок 6 формирует сигнал, обеспечивающий режим программирования элемента памяти и поступающий на разъем 4. Сигнал "Пуск" по шине 13 через открытый элемент И 44 поступает на формирователи импульсов 41 и 46. Формирователь 41 вырабатывает сигнал считывания...

Номер патента: 1372356

Опубликовано: 07.02.1988

Автор: Солонин

МПК: G11C 16/10

Метки: программатор

...чертеже изображена структурнаясхема программатора.Программатор содержит формирователь 1 временных диаграмм, накопительные элементы, выполненные наконденсаторах 2, первая и втораягруппы ключей 3 и 4, пороговый элемент 5 и программирующий вход 6 программатора, Программируемая схемаобозначена позицией 7.Программатор работает следующимобразом.В исходном состоянии группы ключей 3 и 4 закрыты, Периодически повторяющийся сигнал на программирующем входе 6 поступает на вход порогового элемента 5, Когда величинаэтого напряжения достигает порогасрабатывания порогового элемента 5,на его выходе появляется сигнал, запускающий формирователь 1 временныхдиаграмм, который посредством формирования импульсов на выходах открывает ключ 3. Программно...

Номер патента: 1439677

Опубликовано: 23.11.1988

Авторы: Бородин, Иванов

МПК: G11C 16/10

Метки: программатор

...уровеньнапряжения равен. соответствующему д 5уровню напряжения разряда регистра 7,В формирователи 1-3 поступают коды,соответствующие значениям напряжений,которые необходима подавать на соот ветствующий входы (питание 1 г+4 В) микросхемы, На формирователь 20поступает код, соответствующий значению напряжения, которос необходимоподавать на адресные входы 14 ивход 13 выборки (+1 0 В). При необходимости создавать определенную техническими условиями форму импульсов 50 (длительность, скважнссть, форму идлительность фронтов) соответственно изменяют коды, посупающт-е на Фор"мирователи 1-3 и 20, Необходимое количество импульсов программирования 55 и режимы программирования устанавливаюточ программным путем в ЭВМ.В режиме контроля матрицы Й...

Номер патента: 1456994

Опубликовано: 07.02.1989

Авторы: Алферьев, Васильева, Кочкин, Радиевский, Шунин, Щербаков

МПК: G11C 17/00

Метки: запоминающих, постоянных, программатор, устройств

...записывается про гр амма временной ди агр азы, Впрограмируемый таймер 11 заноситсякод необходимых временных задержек всоответствии с частотой дискретизации, После этого происходит запусктаймера 11 по сигналу от микроЭВМ,который включает блок 12, Информацияс выхода блока 13 управляет силовымиключами блока 7 и выдачей информациис регистров 2 и 4,Длительность интервалов временнойдиаграммы формируется с помощью программируемого таймера 11, который назаданное время блокирует прохождениетактовой частоты для считывания оперативной памяти, Блок 12 запуска со"держит триггер признака программиро-.вания, который устанавливается призапуске блока оперативной памяти ипереключается обратно по окончаниицикла программирования по сигналу стаймера 11,По...

Номер патента: 1531156

Опубликовано: 23.12.1989

Авторы: Баранов, Борисенков, Комарченко, Матвеев, Машаров, Щекин

МПК: G11C 16/10

Метки: программатор

...выходов 29, 31, 33, 34) соответствыходах 16 блока 5 информация изменяется на противоположную, т.е. шина стробирования становится шиной разрешения и на ней у 1.га 11 ыицивается напряжение НН=+13 В, а шины разрешения становится шиной стробирования и на ней установится уровень "Лог.О". Выбор выходов ПАЛ на выходах 17 осуществляется с помощью блока 10 управления, Второй особенностью программирования ПАЛ является изменение значений выходов 17 в зависимости от номера программируемой строки.При программировании с Одо 31 строки выходы 17 установлены в заданном значении, при программировании строк с 32 по 63 назначения выходов изменя" ются. Управление информацией по выходам24 осуществляется программно и обеспечивает требуемые уровни на...

Номер патента: 1539838

Опубликовано: 30.01.1990

Авторы: Ледерер, Поленов

МПК: G11C 16/10

Метки: программатор

...22 подается сигнал"Ввод", при этом состояние выходовреверсивного счетчика 4 записываетсяв вычитаюций счетчик 5. В следующиймомент времени на вход 17 подаетсясигнал "Запись" и триггер 8 устанавливается в состояние "1" (если при первом включении триггер 8 устанавливается в состояние "1", то первый же импульс с выхода переноса вычитающегосчетчика 5 устанавливает его в состояние "0", поэтому предварительной установки триггера не требуется); "1" свыхода триггера 8 прикладывается квторому входу элемента И 9, При этомимпульсы с входа 21. проходят черезэлемент И 9 и поступают далее на Формирователь 1, а также через элемент10 задержки на тактовый вход вычитающего счетчика 5. Импульс, пришедшийна вход Формирователя 1, приводит ктому, что...

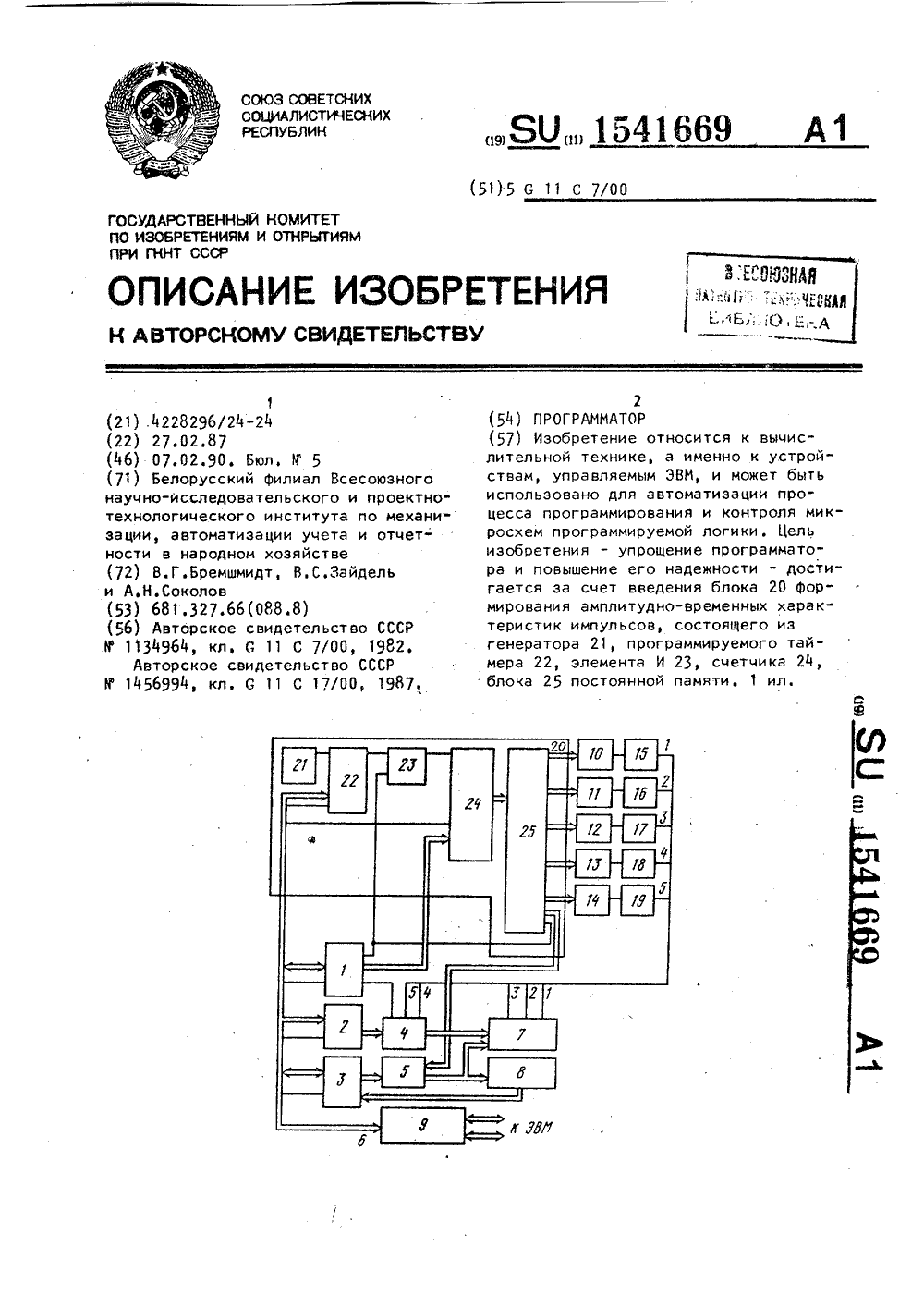

Номер патента: 1541669

Опубликовано: 07.02.1990

Авторы: Бремшмидт, Зайдель, Соколов

МПК: G11C 17/18, G11C 7/00

Метки: программатор

...цастоты Именно в таком режиме и работает программируемыйтаймер 22, на вход которого подаетсяформируемая генератором 21 тактоваячастота. С выхода таймера импульсыпоступают на первый вход элементаИ 23 другой вход которого являетсяразрешающим и подключен к выходуПЗУ 25. В регистр 1 после этого записывается стартовый адрес которыйперезаписывается в сцетцик 24 с начальной установкой и на выходе ПЗУ 25появляется информация, соответствующая этому адресу. На втором входеэлемента И 23 появляется разрешение,и тактовые импульсы с выхода таймера22 проходят на вход сцетчика 21. Выходы последнего являются адреснымивходами ПЗУ 25 и таким образом происходит развертка циклограммы импульсов, начиная со стартового адреса доокончания периода...

Номер патента: 1654869

Опубликовано: 07.06.1991

Автор: Солонин

МПК: G11C 7/00

Метки: программатор

...напряжение питания (8,75 В для КР 556 РТ 1), а источник 3 - импульсы прожига на выводе Е раэреше 1ния программирования (17 В для .КР 556 РТ 1) . Коммутатор 14 под управлением формирователя 1 соединяет свой выход 21 с входом 19, В результате на выводе СЯ ПЛМ Аормируются импульсы (амплитудой 10 В для КР 556 РТ 1), основанием которых является высокий ТТЛ-уровень, Контроль информации, занесенной в матрицы ИЛИ, аналогичен контролю информации, занесенной в матрице НЕ, с той лишь разницей, что на входы А 1-Аб адресный код подается ТТЛ-уровнями.При программировании матриц И на выходы В 1-Вб адресный код подается ключами блока 5 ТТЛ-уровнями благодаря закрытым ключам б, 12 и наличию диода 15, а на входы А 1-А 16 за исключением одного -...

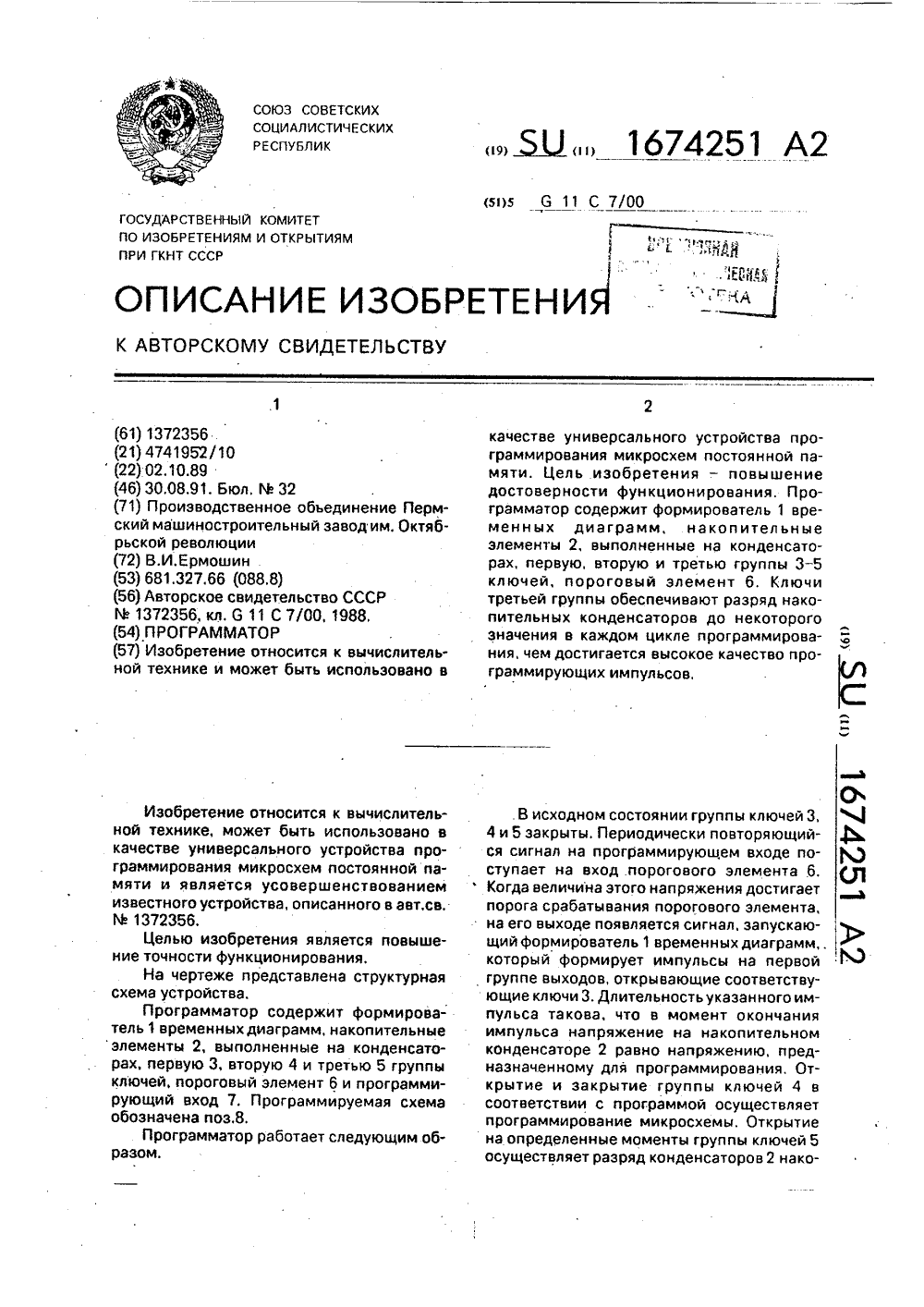

Номер патента: 1674251

Опубликовано: 30.08.1991

Автор: Ермошин

МПК: G11C 16/12, G11C 7/00

Метки: программатор

...1 временных диаграмм, накопительные элементы 2, выполненные на конденсаторах, первую, вторую и третью группы 3 - 5 ключей, пороговый элемент 6. Ключи третьей группы обеспечивают разряд накопительных конденсаторов до некоторого значения в каждом цикле программирования, чем достигается высокое качество программирующих импульсов,. В исходном состоянии группы ключей 3, с 4 и 5 закрыты. Периодически повторяющийся сигнал на программирующем входе поступает на вход. порогового элемента 6. (Л Когда величина этого напряжения достигает порога срабатывания порогового элемента, на его выходе появляется сигнал, запускающий формирователь 1 временных диаграммф который формирует импульсы на первой группе выходов, открывающие соответствующие ключи 3....

Номер патента: 1675843

Опубликовано: 07.09.1991

Авторы: Алексеенок, Сорокин, Фромберг, Ямпольский

МПК: G04C 21/30

Метки: времени, программатор, учебного

...распределителя, Пусть длительность первой перемены выбрана равной 5 мин. Это значит, что первый выход счетчика 2 через коммутатор 6 соединен с первым входом мультиплексора 7, После поступления восьмого импульса на вход счетчика 2 высоким уровнем с восьмого выхода счетчика триггер 4 устанавливается в нулевое состояние. 5 10 15 20 25 30 35 40 4550 55 После подачи следующего девятого импульса от часов 1 на счетчик 2 таким образом, после 45 мин паоле начала занятий) высокий уровень появится на девятом выходе счетчика 2. Положительным перепадом с девятого выхода код на выходе счетчика 3 увеличится на "1". За счет перепада напряжения на выходе элемента ИЛИ 8 вновь запускается формирователь, собранный на триггере 5, и в течение импульса...

Номер патента: 1790747

Опубликовано: 23.01.1993

Авторы: Нащекин, Смирнов, Строков, Щичко

МПК: G01M 15/00

Метки: программатор

...усилителя мощности на транзисторах ЧТ 1 ЧТ 5.Число разрядов на входе ЦАП определяется диапазоном сигнала на выходе ПИН и необходимой точностью изменения указанного сигнала. Например для диапазона задаваемых значений выходного напряжения от 0,5,30 В. и заданным дискретным шагом изменения выходного сигнала 0,12 В, могут быть использованы 8 разрядов для кодирования заданного сигнала,ЦАП Д 1 обеспечивает преобразование двоичного кода с выхода регистра 13 в токовый сигнал, поступающий на инвертирующий вход операционного усилителя Д 2, который формирует на своем выходе сигнал напряжения, пропорциональный заданному значению выходного сигнала ПИН, Усиление по напряжению сигнала с выхода операционного усилителя обеспечивается1790747 7транзистором...
