Лоншаков

Номер патента: 1658372

Опубликовано: 23.06.1991

Авторы: Куклин, Лоншаков, Сергеев

МПК: H03D 13/00

Метки: дискриминатор, фазовый

...4 эоны.Зона 1, Нормальная работа. Импульсом первого формирователя 7 (фиг.2 д) пропускается четвертый импульс обратной связи (фиг,2 е) из последовательности (фиг.2 в), который проходит через элемент ИЛИ 6(фиг.2 ж) на первый триггер 3, Импульсом (фиг,2 ж) запускается второй счетчик 2 (фиг,2 г) и устанавливается в "0" второй триггер 9 (фиг,2 з), Через второй элемент И 10 проходит часть импульса первого формирователя 7, разрешенная вторым триггером 9 (фиг,2 з), Задним фронтом выходного сигнала второго элемента И 10 запускается второй формирователь 8 импульсов (фиг,2 к), его импульс проходит через элемент ИЛИ б одновременно с импульсом датчика (фиг.2 е), не влияя на работу схемы,Зона 11, Действие помех по цепи обратной связи и пропажа...

Номер патента: 1511127

Опубликовано: 30.09.1989

Авторы: Лонн, Лоншаков, Сухоруков, Юн

МПК: B27L 1/00

Метки: лесоматериалов, окорки

...снабжено дополнительным кольцом 5, а приводноекольцо 1 - штангами 6, при этом регулировочное кольцо 2 смонтировано 20с возможностью поворота на дополнительном 5, которое установлено наштангах б, а гибкие рабочие .органы3, например канаты, размещены накольцах под углом к продольной осиустройства. Приводное кольцо 1 смон-тировано на роторе 7, а нротивопо- .ложные концы штанг 6 закреплены наподшипниковой опоре 8. Установка необходимого угла между канатами и 30продольной осью устройства обеспечивается поворотом кольца 2 относительно дополнительно.го 5,Устройство работает следующим образом. 35 Бревно 9 подают для окорки вдоль продольной оси устройства, Канаты 3 охватывают бревно 9, а пружины 4 обеспечивают их необходимое рабочее 40...

Номер патента: 1445718

Опубликовано: 23.12.1988

Авторы: Клименко, Лоншаков

МПК: A61B 17/58

Метки: кондуктор, ортопедический

...13 для связи с костью. Кронштейн 7 связан с направляющей 1 с помощью прижима 14, имеющего фиксирующий винт 15 и упорный винт 16, Центральное отверстие 9 и дополнительные отверстия 10 выполнены диаметром 4 мм, причем оси дополнительных отверстий 1 О расположены по окружности от оси центрального отверстия 9 на расстоянии 9 мм, а ось центрального отверстия 9 смещена относительно грани 17 направляющей книзу на 7 мм и от вершины изгиба 18 внутренней поверхности крюка 3 в сторону дугообразного стержня на 22 мм.Ортопедический кондуктор используют следующим образом.После вскрытия коленного сустава и сгибания в нем до 90 в 1 плечо 2 направ ляющей 1 с овально изогнутым концом в виде крюка 3 вводят в межмыщелковую ямку и по внутренней...

Номер патента: 1434535

Опубликовано: 30.10.1988

Автор: Лоншаков

МПК: H03D 13/00

Метки: детектор, фазовый

...устройства, на выходах которых Формиуются широтно-модулированные сигналы(Фиг.Зд и Зе). Первым 5 и вторым бвыпрямителями Формируются сигналы(фиг.Зж и Зз). Разность постоянныхсоставляющих сигналов (фиг. Зж и Зз)главно сигналу (фиг. Зо) на выходесглаживающего Фильтра 7. Сигналы с выходов первого 1 и второго 2 формирован40телеи меандра поступают на первую 8 ивторую 9 дифференцирующие цепи, в которых продифференцированный сигнал(фиг. Зи и Зк) преобразуется с помощью третьего 10 и четвертого 1 1 выпрямителей в сигнал, схематично изображенный на фиг, Зл и фиг, Зм, Приэтом постоянные составляющие сигналов(Фиг. Зл и Зм) равны, поэтому постоянная составляющая разности этих сигналов равна нулю. Разностный сигнал с 50выходов третьего 10 и четвертого...

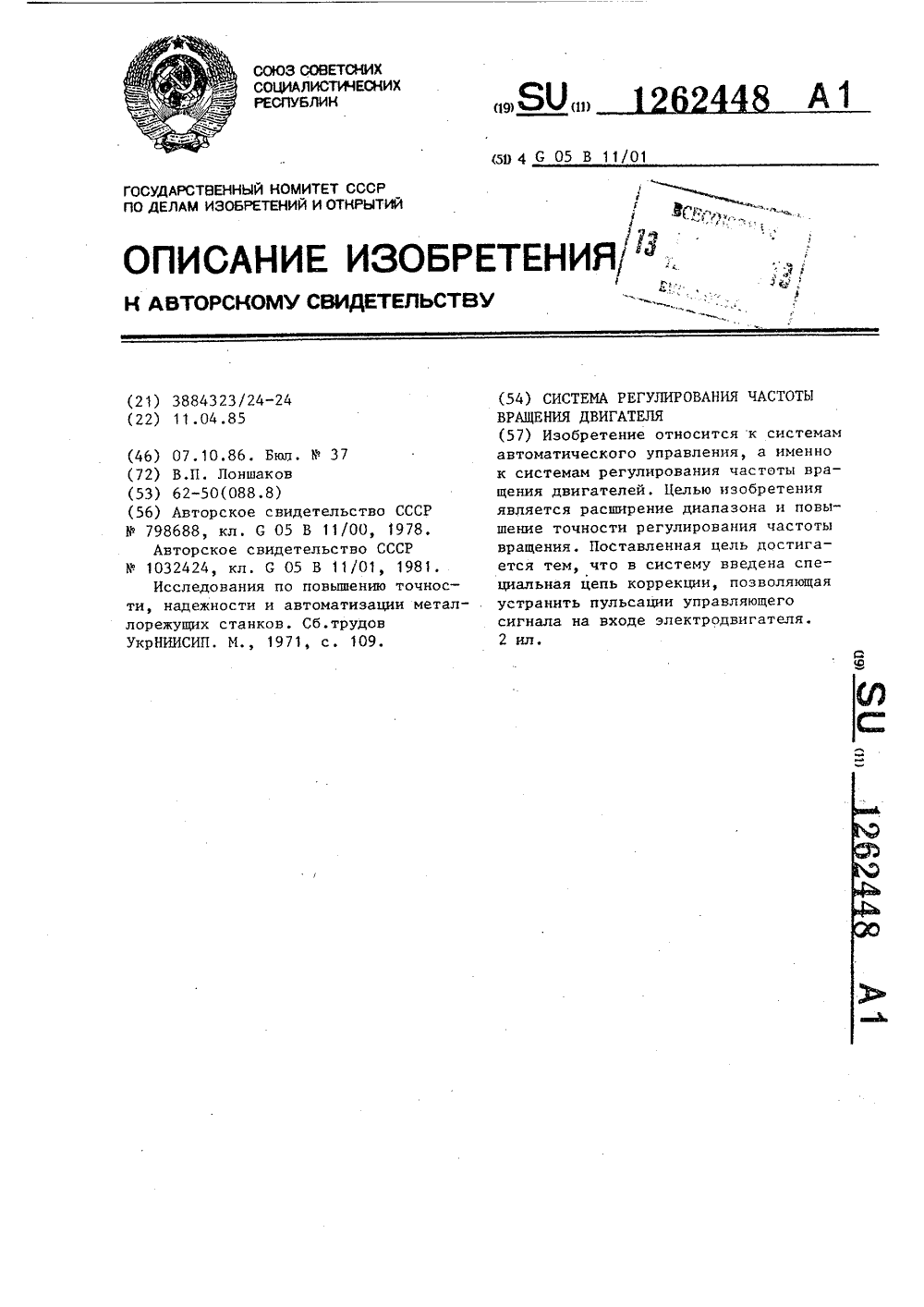

Номер патента: 1262448

Опубликовано: 07.10.1986

Автор: Лоншаков

МПК: G05B 11/01

Метки: вращения, двигателя, частоты

...постоянного тока ипропорциональный усредненной по времени разности чисели 8 . Пройдя 10 через усилитель 2, этот сигнал управляет двигателем 3. При вращении двигателя 3 датчик 4 формируе 1 импульсысигнала 1 . 1(оличество этих импульсовпропорционально частоте вращения дви гателя 3. Счетчик 5 по каждому импульсу сигнала 5 изменяет число 3на единицу. В установившемся режимечастоты импульсов сигналов б и 6 равны, усредненная по времени разность 20 чисели 3 постоянная и пропорциональна частоте вращения двигателя 3.Частота вращения двигателя определеначастотой сигнала д , Сигнал О , обесобеспечивающий подавление пульсаций 25 сигнала Е , формируется из сигналовФ ж, ,при помощи сигнала аИз сигналов э , %, ,формирователями 12 - 15 формируются...

Номер патента: 1163311

Опубликовано: 23.06.1985

Авторы: Волков, Лоншаков, Сергеев

МПК: G05B 11/01

Метки: следящая

...5 и , имеющие тот же сдвиг Фаз Ч + Чр, Формируют на выходе триггера 4 сигналсо скважностью, отличающейся от двух. Сигнал Ж имеет скважность 2, т,е. отличается по скважности от сигналаПоэтому сигналы 0 и ), полученные сглаживанием сигналови К соответственно, отличаются один от другого по. величине, а разностный сигнал О =В- пропорционален с . Привод 8Гразвивает скорость, пропорциональнуюи перемещает датчик 2 с этой скоростью. В результате сигнал И повторяет сигнал ц с отставанием на величину угла (, пропорционального скорости перемещений. При исчезновении сигнала д исчезают сигналы О итриггер 4 устанавливается в нулевое состояние, т.е. сигналустанавливается равным нулю. Следящий привод останавливается и аварийной ситуации не...

Номер патента: 1050092

Опубликовано: 23.10.1983

Авторы: Гаврилов, Лоншаков

МПК: H03D 13/00

Метки: дискриминатор, фазовый

...большого и малого периода дискриминационной характеристики,фазовый дискриминатор содержит 60 счетчики 1 и 2 импульсов, триггер 3 сглаживающий Фильтр 4, Фазосдвигающий элемент 5, элемент И б, входные шины 7 и 8, управляющую шину 9 и выходную шину 10. 65 Элемент 5 предназначен для сдвигапо фазе заднего фронта импульсногосигнала с второго выхода счетчика 1путем его временной задержки на половину периода ча:тоты следования импульсов на шине 7;фазовый дискриминатор работает врежиме большого периода и в режимемалого периода дискриминационной характеристики.В первом режиме дискриминатор работает. следующим образом,Каждый иэ импульсов на шннах 7 и8 (Фиг.2 о и 2 ъ) дискриминатора изме.няет на единицу состояние счетчиков1 .и 2 (Фиг.2 о и 2 д)....

Номер патента: 1032424

Опубликовано: 30.07.1983

Автор: Лоншаков

МПК: G05B 11/01

Метки: вращения, двигателя, скорости

...Неплавное вращение вызвано погрешностями цифро а налоговых преоб ра зова т елей,которые в процессе своей работы периодически проходят все свои состоянияи при наличии погрешностей преобразования формируют циклические погрешности с периодом, равным периодумежду двумя соседними сбросами одногоиэ делителей. При низкой скоростивращения двигателя эти возмущающиевоздействия оказь 1 ваются в полосепропускания системы регулирования ивызывают неплавное вращение двигателя,Цель изобретения - повышение точности системы регулирования .скоростивращения двигателя.Поставленная цель достигаетсятем, что в систему введен цифровойсумматор, первый вход которого соеди.нен с выходом первого делителя частоты, второй вход - с выходом второго делителя частоты,...

Номер патента: 911470

Опубликовано: 07.03.1982

Автор: Лоншаков

МПК: G05B 19/39

Метки: программного

...сигнал 39, пропорциональный разности фаэ между сигналами на входе дискриминатора 28. Разность сигналов 38 и 39 управляет частотой, а следовательно, и фазой выходного сигнала 40 генератора 30. Сигналы 40 и 41. с выходов генератора 30 и 25. соответственно через делители 21, 32 и 17, 26 соответственно поступают на входы дискри. минатора 28, где формируется сигнал 39, пропорциональный разности фаз между сигна. лами на входах дискриминатора 28. Так как при делении частоты сигнала делится и фаза этого сигнала,. разность фаэ между сигналами на входах дискриминатора 28 пропорциональна разности фаз между сигна. лами 40 и 41 на выходах генераторов 30 и 25. Поэтому управление частотой генератора 30 выполняется до тех пор, пока разность фаз...

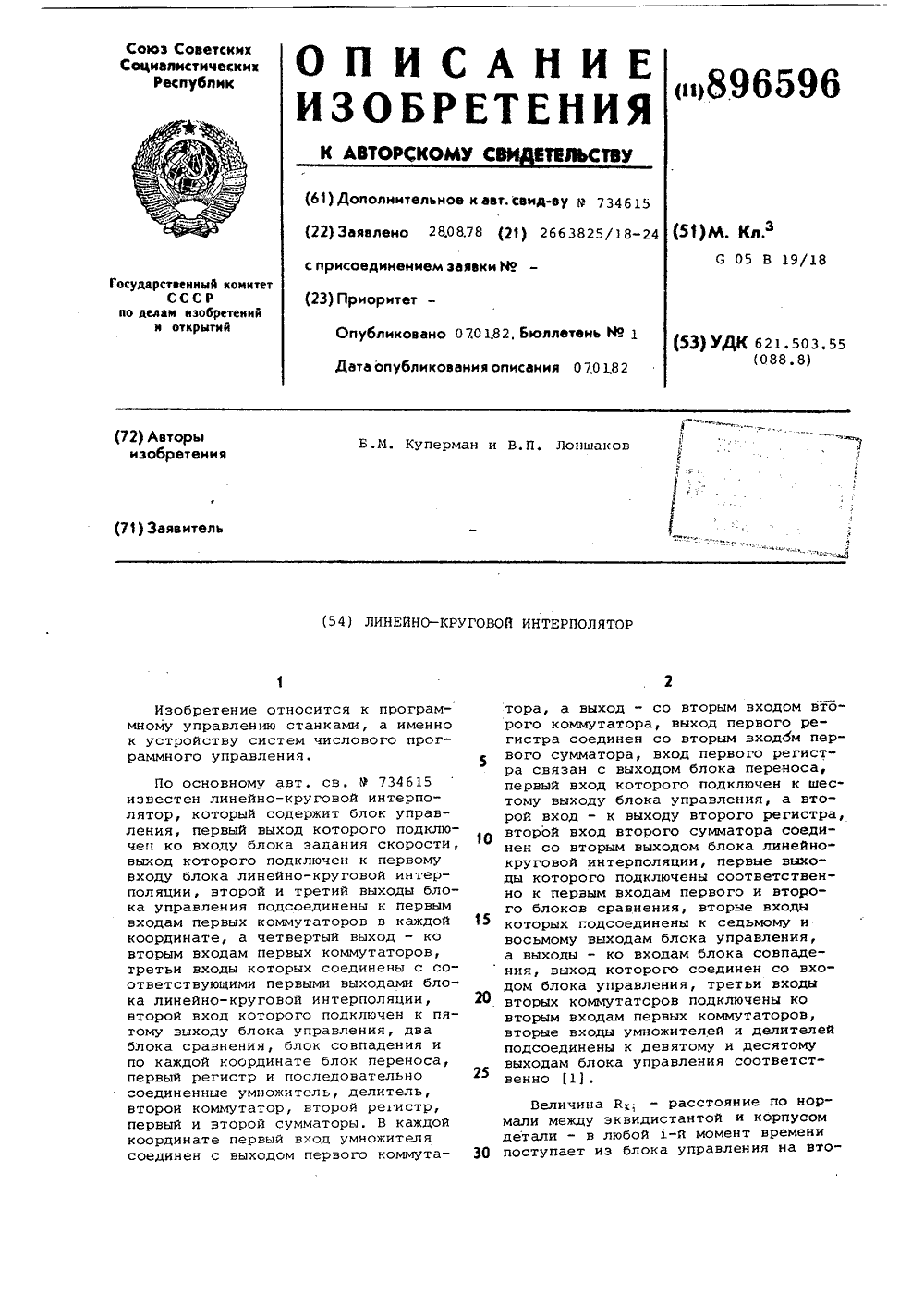

Номер патента: 896596

Опубликовано: 07.01.1982

Авторы: Куперман, Лоншаков

МПК: G05B 19/18, G05B 19/4103

Метки: интерполятор, линейно-круговой

...27. В результате на выходах регистра 27 и преобразователя 28 формируются нулевые величины, и на вход сумматора 29 поступает нулевое значение дй .Перед началом фрезерования с одного иэ выходов блока 20 на другой вход преобразователя 28 поступает информация о Функциональной зависимости размерного износа фрезы от длины пробега зуба фреэы. Эта зависимое:ь определяется на основе частного эксперимента(для данного инструмента и обрабатываемого материала 1 и имеет следующий вид= дНн+ "где дй- величина начального износа;коэффициент пропорциональности;0 - величина пробега зуба Фреэы.При фреэеровании на один из входов умножителя 25 иэ блока 20 поступает величина дуги контакта фрезы 1 , определяемая соотношением (1) ф о360где Оф - диаметр...

Номер патента: 881972

Опубликовано: 15.11.1981

Авторы: Лоншаков, Фарафонов

МПК: H03D 3/02

Метки: дискриминатор, фазовый

...5, первый сумматор 6, триггер 7, второй сумматор 8, усилитель 9 с автоматической регулировкой усиления.Устройство работает следующим образом.Сигналы формирователя импульсов 1 первого входного сигнала и формирователя 3 импульсов второго входного сигнала (фиг. 2,а,б), на входах устройства, поступая на вход триггера 7, изменяют состояние, в результате чего на его выходе появляется пульсирующий сигнал (фиг, 2,в), постоянная составляющая которого пропорциональна сдвигу фаз между входными сигналами. Под влиянием этих сигналов (фиг. 2,а,б) первый форми" рователь 2 и второй формирователь 4 пилообразного напряжения формируютпилообразные сигналы (фиг. 2 г,д) с постоянным наклоном пил, первый из которых поступает на первый вход пер. вого...

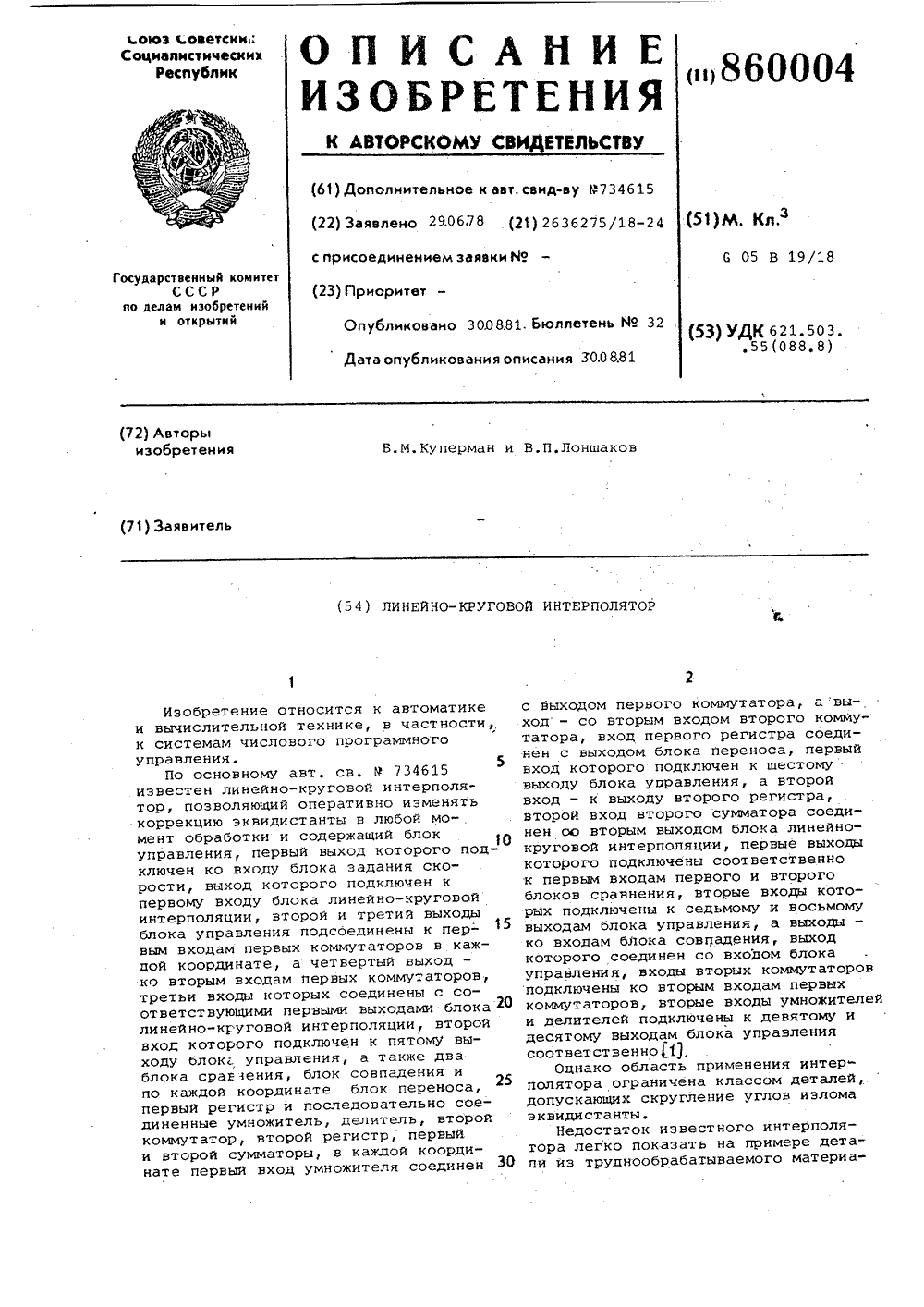

Номер патента: 860004

Опубликовано: 30.08.1981

Авторы: Куперман, Лоншаков

МПК: G05B 19/18, G05B 19/4103

Метки: интерполятор, линейно-круговой

...В режиме линейной интерполяции без скругления углов излома расчетной экнидистанты в качестве исходных данных винтерполятор задаются (фиг. 2): с выхода блока 20 на вход блока 1 -координаты конечной точки прямой Х , у;с дополнительных выходов блока 20 навходы сумматоров 25 и 26 - соответ 40 ственно величины -, - ,ц, опреде"ляющие вектор рн и с выхода блока 20на входы делителей 5 и 6 - величина Р.В режиме линейной интерполяции без4 скругления углов излома расчетнойэкнидистанты интерполятор работаетследующим образом,С выхода блока 20 на входы коммутаторов 21-24 поступает команда50 подключения выходов сумматоров 25и 26 через коммутаторы 21 и 22 к входам умножителей 3 и 4 и выходов делителей 5 и б через коммутаторы 23и 24 ко входам регистров 9...

Номер патента: 853773

Опубликовано: 07.08.1981

Автор: Лоншаков

МПК: H03D 13/00

Метки: дискриминатор, фазовый

...14 - 17, поступакзцее в блок 5 суммирования; 38 - напряжение на входе фильтра 1. 73 4Фазовый дискриминатор работаетследующим образом.На входы дискриминатора подаются,импульсы 20,21, между которыми определяется сдвиг фаз. Счетчики 3,4 считают импульсы 20,21 и формируют насвоих выходах коды 22,23, которые вблоке 2 преобразователей код-напряжение формируются в напряжение 24, представляющее собой широтно-импульсноймодулированный сигнал постоянной амплитуды.С третьего и первого выходов первого счетчика импульсов напряжения25,26, а также с третьего и первоговыходов второго счетчика импульсовнапряжения 27,28 поступают на входыключевых усилителей 6 - 9, где формируются прямоугольные, симметричные .относительно оси абсцисс напряжения29 - 32,...

Номер патента: 817667

Опубликовано: 30.03.1981

Авторы: Гамбург, Лоншаков

МПК: G05B 19/39

Метки: ctahkom, адаптивного, програм-много

...переключателя б. Такая коммутация обеспечивает формирование разомкнутойсистемы управления станком попрограмме, задаваемой блоком 2, причем темп выдачи программы определяется скоростью вращения двигателя механизма 1 и задается переключателем б, Коэффициент усилениязамкнутого контура, состоящегоиз блоков 15,3 и 17, задается задатчиком 12 и поддерживается постоянным в процессе обработки всейдетали. Текущие значения усилия 60резания блоком 5 преобразуются ваналоговый сигнал и поступают наодин вход блока 13, на другой входкоторого поступает сигнал о текущейвеличине подачи инструмента, считыЭкономический эффект от внедрения предлагаемого устройства создается за счет оптимизации подач инструмента, при этом повышение производительности обработки...

Номер патента: 798716

Опубликовано: 23.01.1981

Авторы: Лоншаков, Спицын, Фарафонов

МПК: G05B 19/16

Метки: двухкоординатного, коррекцией, программногоуправления, программы

...по программе, сигнал с выходов детекторов 4 и 5 равен нулю. С выходов блоков 6 и 7 в этом случае также нет сигналов, и приводы щ не перемещаются.При появлении сдвига фаз в какойлйбо из координат по отношению к опор ному сигналу на выходе детектора отклонения соответствующей координаты; появляется сигнал, пропорциональный этому сдвигу Фаз, и блок управления приводом соответствующей координаты начинает перемещать привод, связанный с датчиком, в таком направлении, чтобы управляющий и опорный сигналы ФО на входах детектора отклонения были равны.При наличии перемещений по координатам сигналы с блоков 6 и 7 посту пают также на входы блока 14, с вы ходов которого они поступают на входы блока 18, направляющего сигнал на блок 19, где...

Номер патента: 798688

Опубликовано: 23.01.1981

Автор: Лоншаков

МПК: G05B 11/00

Метки: вращения, двигателя, регулиро-вания, скорости

...4 и двигатель 5 подключен ко входу тахогенератора 6. 20Система работает следующим образом.При запуске двигателя 5 и в переходных режимах, когда скорость вращения двигателя 5 значительно отли- р 5 чается от номинальной, основные управляющие воздействия создают корректирующий блок 9 и частотный детектор 8. Эти воздействия представляют сигналы постоянного тока К,Л полученные в результате сглаживания сигналов М, Н, пропорциональных частотам импульсов сигналов О, Ю . Сигнал Л вычитается из сигнала К и разность устанавливает скорость вращения двигателя 5,отличающуюся от заданной на величину статической ошибки регулирования. Затем вступают в работу фазовый детектор 2 и цифроаналоговый преобразователи 11 и 12. В суммирующем устройстве...

Номер патента: 797977

Опубликовано: 23.01.1981

Авторы: Басова, Бумагин, Журавский, Кузнецов, Лачугин, Лоншаков, Ставицкий, Цыпер

МПК: B65D 85/67

Метки: рулонного, тара, транспортирова-ния, хранения

...для фиксации в виде швеллеров соответственно 18 и 19. Швеллеры 18 снабжены отверстиями 20, а швеллеры 19 отверстиями 21. Швеллеры 18 и 19 имеют длину, равную внутреннему диаметр,: рулона 8, и служат его фиксатором. 40 Длина швеллеров выбрана такой для того, чтобы не допустить малейшего радиального перемещения рулона.Над выступами 14 днища 7 и выступами 15 крышки 9 размещено по два швеллера соответственно 22, 23 и 24, 25. Швеллеры 22 и 23 размещены по обе стороны балки 1, а швеллеры 24 и 25 - по обе стороны балки 2. Швеллеры 22 и 23 снабжены отверстиями 26, о а швеллеры 24 и 25 - отверстиями 27.Полукольца днища 7 соединены между собой посредством болтов 28, пропущенных через отверстия 20 швеллера 18, продольные пазы 16 выступов...

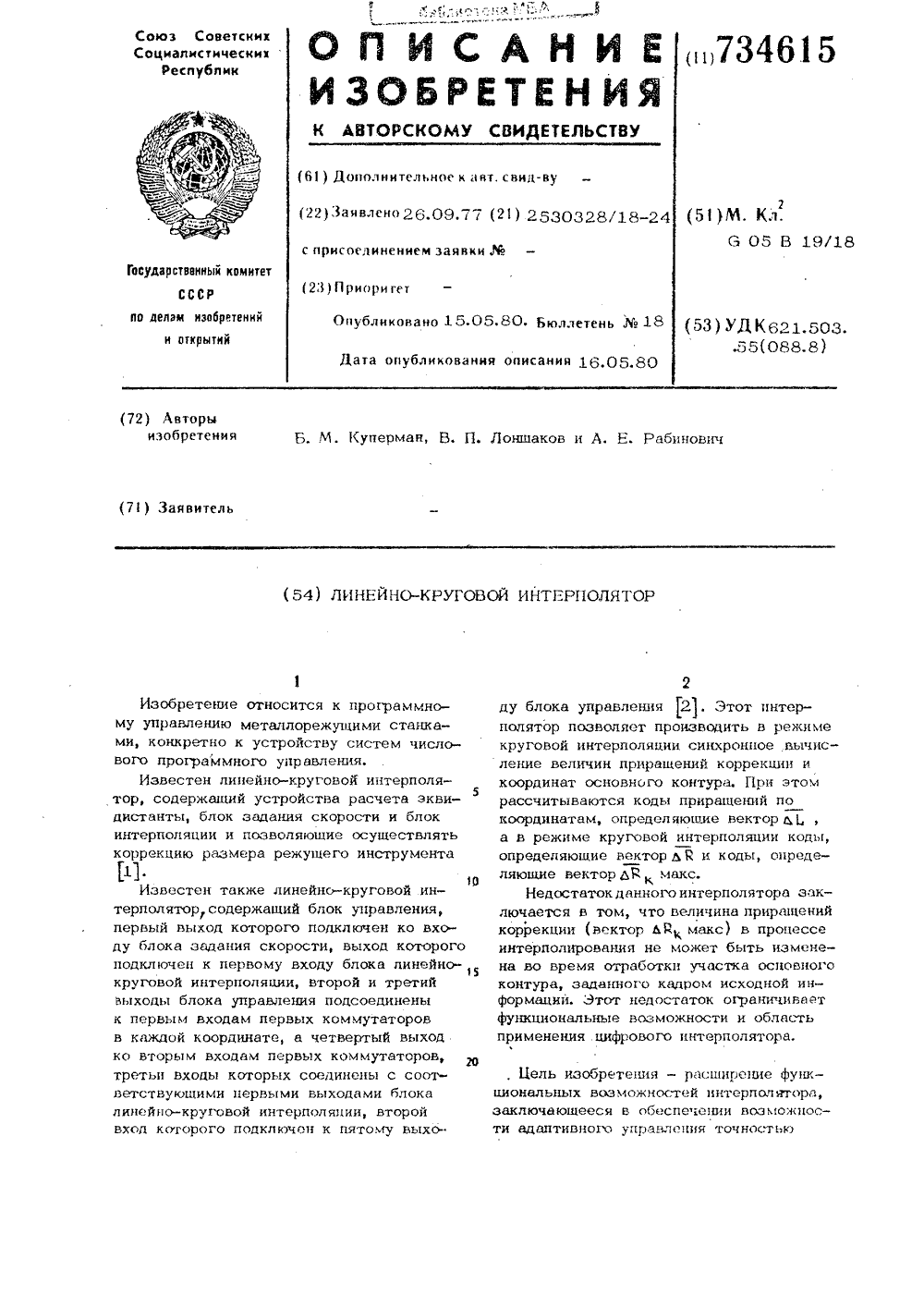

Номер патента: 734615

Опубликовано: 15.05.1980

Авторы: Куперман, Лоншаков, Рабинович

МПК: G05B 19/18, G05B 19/4103

Метки: интерполятор, линейно-круговой

...иитерььол 5 ьпьььь нявсех коммутаторах работают одни входьь,а в режиме круговой - другие входы.В качестве исходных данных в иитерполятор задаются: в обоих режимах работы в блок 2 - величина контурной скорости , в блоки 17 и 18 - соответственно координаты конечной тоькьь я -15 20 25 30 ъ 5 4 О 45 50 55 в режиме круговой интерполяции - В блок1 - координаты начальной точки дугив делители 5 и 6 - Величина радиуса окружности Я.Блок 1 вместе с блоком 2 производятинтерполяцию контура детали. С выходовблоха 1 на входы сумматоров 12 и 14поступают соответственно цифровые кодылК.; и ь 1, определяющие Векторы ,1,(фиг, 2) и 2 Л(фиг, 3),В режиме линейной интерполяции,поступающие с выходов блока 20 значения ЙьЬ хи со 54 умножаются в умножителях3 и...

Номер патента: 731273

Опубликовано: 30.04.1980

Авторы: Данильченко, Калинин, Лоншаков

МПК: G01B 7/02

Метки: размеров

...изделий содержит привод 1 сходовым винтом 2, блок 3 обратнойсвязи, преобразователь 4 перемещения ходового винта. 2, преобразователь 5 положения края иэделия,блок б управления, счетчик 7, сумматор 8 и индикатор 9, Привод 1через ходовой винт 2 связан с преобразователями 4 и 5,Выход преобразователя 4 соединен с входом счетчика 7, выход которого соединен с первым сигнальным входом сумматора 8, Выход преобразователя 5 соединен с входом.блока 3 обратной связи и вторымсигнальным входом сумматора 8,Блокб управления соединен с блоком 3обратной связи и приводом 1, Управляющий вход сумматора 8 соединенс выходом блока б управления, а выход - с индикатором 9,Устройство для измерения размеров йзделий работает следующим образом.В начальном...

Номер патента: 684507

Опубликовано: 05.09.1979

Автор: Лоншаков

МПК: G05B 11/26

Метки: привод, следящий

...частоты. Так как при удвоении частоты удваивается фаза, то сдвиг фаз между соседними остроконечными сигналами, поступаюццмц с выхода выпрямителя 4 на вход формирователя импульсов 6 и с выходов выпрямителей 22-24 блока выпрямителей 21 на входы формирователей импульсов 26-28 4507 6 блока формирователей импульсов 25, составляет 90 эл, градв сумма этих сдвигов фаз равна 360 эл. град, Аналогичносдвиг фаз между соседнцмц остроконечными сцгналамц, поступающими с выходавыпрямителя 5 на вход формирователяимпульсов 7 и с выходов выпрялгцтелей35 - 37 блока выпрямителей 34 навходы формирователей импульсов 3941 блока формирователей импульсов 38,составляет 90 эл. град ц сумма этихсдвигов фаз равна 360 эл. град. Формирователи импульсов 6, 7, 26, 27,...

Номер патента: 682871

Опубликовано: 30.08.1979

Автор: Лоншаков

МПК: G05B 11/01

Метки: привод, следящий

...1 и датчика 2. Выпрямители 4 и 5, формирователи 6 и 7 формируют узкие импульсы с крытыми фронтами. Импульсы с формирователя 6 поступают через делитель частоты 8 на преобразователь код - аналог 9 и на один вход фазового дискриминатора 10, импульсы с формирователя 7 через делитель частоты 11 - на преобразователь код - аналог 12 и на второй вход фазового дискриминатора 10. Выходные сигналы с фазового дискриминатора 10 и с преобразователей код - аналог 8 и 12 суммируются в суммирующем блоке 13 и подаются на вход фильтра 14 для сглаживания, Сигнал с выхода фильтра 14 подается на вход усилителя мощности 15 и далее на двигатель 16, Выпрямитель 17 и формирователь 20 5 10 15 20 25 зо 35 40 45 50 55 ьо 65 4формируют узкие импульсы с крутыми...

Номер патента: 645189

Опубликовано: 30.01.1979

Авторы: Лоншаков, Марцинковский, Реймхен, Сидоренко

МПК: G08C 9/00

Метки: вала, код, поворота, угла

...усилителя-огчителя.ль изобретения - повышение точности бразователя,ставленная цель достигается тем, что в бразователь введены два триггера, ые входы которых соединены с соотвующими выходами усилителя-ограния, а выходы подключены к второму и ему входам формирователя временных рвалов,каз 2629/12 Изд.135 Тираж 726 НПО Государственного комитета СССР по делам изобретений 113035, Москва, Ж.35, Раушская наб., д. 4/5 Подписиоярытий ипография, пр. Сапуно Работает преобразователь следующим образом,На выходе фазовращателя 1 формируется синусоидальный сигнал, сдвиг по фазе которого по отношению к опорному сигналу с выхода источника 5 пропорционален измеряемому углу поворота. Выходные сигналы усилителя-ограничителя 2 имеют прямоугольную форму со...

Номер патента: 633133

Опубликовано: 15.11.1978

Авторы: Гаврилов, Кривошеев, Лоншаков

МПК: H03D 3/02

Метки: дискриминатор, фазовый

...5 и б код-напряжение Формируются ступенчатые импульсы, ана выходах дополнительных Фильтров10 и 11 - сигналы постоянного тока,причем величина сигнала постоянноготока пропорциональна постоянной сос- бтавляющей ступенчатого сигнала навыходе соответствующего преобраэовагеля код-напряжейие,В результате алгебраического суммирования всех сигналов, поступающий на сумматор 8, Формируется сигнал, постоянная составляющая которогопропорциональна сдвигу Фаз у междувходным и опорным сигналами и не зависит от постоянных импульсов, поступающих с выходов преобразователей 5и б код-напряжение. Частота пульсаций сигналов на выходе сумматора 8равна частоте входного (опорного)сигнала, На выходе Фильтра 9 нижнихчастот Формируется сгнал...

Номер патента: 575472

Опубликовано: 05.10.1977

Авторы: Калинин, Лоншаков

МПК: G01B 7/28

Метки: бесконтактного, вращающихся, профиля

...1 предназначен для пре-образования изменения расстояния до измеряемого изделия в изменение сопротивления.Он может быть выполнен, например, в виде 15катушки индуктивности, намотанной наторроидальном сердечнике, Этот сердечникможет иметь неравномерный воздушный зазор, увеличивающийся в направлении отвнешней окружности торроида к внутренней,При контроле изделия преобразователь 1и изделие вращаются вокруг своих осей.Преобразователь при этом подводят к изделию, перемещая корпус 3 в направлении центров вращения изделия и преобразователя спомощью механизма 4. Такие взаимныедвижения изделия и преобразователя обеспечивают движение оси вращения преобазователя по эквидистанте-образцовому профилю. 60 При вращении преобразователя 1...

Номер патента: 538218

Опубликовано: 05.12.1976

Авторы: Калинин, Лоншаков

МПК: G01B 7/28

Метки: криволинейных, профилей

...величиневыходе датчика судят о профисти изобретения является измерениепеременной кривизной профиля.енная цель достигается тем, чтодатчиком плоскость измерения,38218 10 3Измеряемую деталь 1 непрерывно вращают приводом 2 с угловой скоростью со,1 относительно токовихревого датчика 3 с узколокальным полем в плоскости измерения, При измерении датчик 3 непрерывно сканируют (вращают или качают) с угловой скоростью со с помощью привода 4. Отношение скоростей о/и меньше 1 и устанавливается в соответствии с количеством контролируемых точек. Выходной сигнал датчика 3 поступает на следящую систему 5, которая поддерживает расстояние между измеряемой деталью 1 и даччиком 3 постоянным и равным заданному. При этом следящая система 5 поддерживает...

Номер патента: 525513

Опубликовано: 25.08.1976

Авторы: Ковалкин, Лоншаков, Лосев

МПК: B23K 11/08

Метки: сварки, формообразования

...друг к другу и их сварки. Каретка23 свободно посажена на направляющие свалки 25, соединенные с кронштейном 26, предназначенным для подпора конца токоподводяшей оправки 3 при формообразовании детали, 20и держателем 27, К плите 16 прикрепленапружина 28, предназначенная дпя созданияугла наклона оправке 3 при съеме детали.В пазу оправки 3 установлен подпружиненный выталкиватель 29 с роликом 30, Бпредназначенный для выталкивания детали соправки при воздействии на него упора 3 1в момент подъема верхней плиты 16. Наплите 16 укреплены привод 32, предназначенный для передачи усилия через редуктор З 033, вап которого снабжен шестерней 34на рейку 35 для перемещения каретки сосварочным механизмом.Привод 32 и силовые цилиндры 19 и 20сблокированы...

Номер патента: 517880

Опубликовано: 15.06.1976

Авторы: Лоншаков, Хабенский

МПК: G05B 19/06

Метки: коррекции, программы

...и выходными импульсами генератора 5 окажется пропорциональной входному сигналу, поступающему с выхода источника 6 входного сигнала. Выходные импульсы генератора 5 проходят через блок кодирования маркерных импульсов и являются тактовыми импульсами выходного сигнала устройства.Таким образом, разность фаз между тактовыми импульсами управляющего сигнала и тактовыми импульсами выходного сигнала устройства пропорциональна входному сигналу, поступающему с выхода источника 6 входного сигнала.В виду того, что разность фаз между тактовыми импульсами управляющего сигнала и тактовыми импульсами выходного сигнала устройства опреде чяется величиной коррекции и может существовать только при определенном взаимном соответствии состояний делителей 2 и...

Номер патента: 461410

Опубликовано: 25.02.1975

Авторы: Гаврилов, Лоншаков, Мосеев

МПК: G05B 11/26

Метки: привод, следящий

...рователи 6 и 7 формируют узкие импульсы с крутыми .фронтами. Импульсы с формирователя 6 поступают через делитель частоты 8 на преобразователь код - аналог 9 и на один вход фазового дискриминатора 10. Импульсы с формирователя 7 поступают через делители 11 частоты на преобразователь 12 код - аналог и на второй вход фазового дискриминатора 10, Выходные сигналы с фазового дискриминатора и с преобразователей код - аналог суммируются в суммирующем блоке 13 и подаются на вход фильтра 14 для сглаживания. Сигнал с выхода фильтра 14 подается на вход усилителя мощности 15 и далее на двигатель 16. Если скорости вращения валов задатчика 1 и датчика 2 одинаковы, то частоты синусоидальных напряжений, поступающих на входы выпрямителей 4 и 5...

Номер патента: 448596

Опубликовано: 30.10.1974

Авторы: Лоншаков, Марцинковский, Табашников, Тепленький

МПК: H03K 13/20

Метки: код, преобразования, фазы, цифровой

...цепи 9, схем совпадения 10 - 12, триггера 13 с раздельным входом и триггера 14 со счетным входом.Устройство работает следующим образом.Опорное напряжение и напряжение сигнала (фиг, 2, а и б) подаются на формирователи 1и 2, на выходе которых формируются импульсные напряжения прямоугольной формы (фиг.2, в, г), и подаются на логическую схему 3. На выходе логической схемы 3 формируется напряжение (фиг. 2,д), подаваемое на схему совпадения 5, и напряжение (фиг. 2,е), которое подается на блок управления 4, С выхода блока управления 4 напряжение (фиг. 2,ж) подается на схему совпадения 5, выход которой подключен к генератору счетных импульсов 6. При этом на выходе генератора счетных импульсов 6 формируется код (фиг, 2, 3).В предлагаемом...

Номер патента: 311399

Опубликовано: 01.01.1971

Авторы: Гайнугдинов, Гамбург, Клименко, Лоншаков, Фалалеев

МПК: H03K 7/04

Метки: модулятор, фазовый

...модулятора для схемы, приведенной на фиг, 2.На чертежах приняты следующие условныеобозначения; 1 - опорный генератор; 2 - управляемый генератор; 8, 4 - делители частоты с одинаковым коэффициентом деления; 5 -10 фазовый детектор; б - фильтр; 7 - суммирующее устройство в цепи обратной связи; 8,9 - преобразователи код-,напряжение; 10 -суммирующее устройство; 11, 12 - выходынизкочастотных последовательностей импуль 15 сов, сдвинутые по фазе друг относительно друга; 18 - вход суммирующего устройства и14, 15 - выходы высокочастотных последовательностей импульсов,Фазовый модулятор работает следующим20 образом.Разность сигналов с выхода фильтра б ивходного сигнала 18 изменяет частоту управляемого генератора 2, и, следовательно, фазувыходных...
