Руткевич

Номер патента: 1764876

Опубликовано: 30.09.1992

Авторы: Паршуто, Пулькин, Руткевич

МПК: B23H 9/02

Метки: заусенцев, снятия, электрохимического

...7 через пазы 9 в корпусе 6 и являются для него направляющими,Устройство работает следующим образом.После завершения обработки детали 3 ,на рисунках изображена тонкими линиями) корпус 4 приспособления поднимается вверх и упорами 8 выталкивает электроды- инструменты 7 по направляющим отверстиям в корпусе 6, электроды-инструменты выподятся из тела детали (фиг.2). При дальнейшем подъеме корпуса 4 выступы скалок 5 захватывают корпус 6 и поднимают его (фиг,З).Ход верхней части приспособления устанавливается с возможностью свободного доступа для снятия и установки детали, После установки детали 3 на основание 1 по базирующему элементу 2 закрытие приспособления происходит в обратной последовательности, Для обеспечения совпаденияотверстий...

Номер патента: 1692797

Опубликовано: 23.11.1991

Авторы: Паученков, Руткевич, Сенюков, Шаруев, Штейнгольц

МПК: B23K 37/04

Метки: листового, проката, резки, стол, термической

...конвейера 14, смонтированного в коробке 6, не имеет сельсинной связи с приводом суппорта 4.Цепь конвейера 14 натянута по всей ширине конвейера 2 (т, е, она перекрывает максимальную ширину листа 7) и несет на себе упругие скребки 15. Щелевая коробка 6, подвешенная на цепях конвейера 2 с обеспечением контакта скребков 15 с листом 7, снабжена системой вентиляции с патрубком 16 отсоса продуктов сгорания в короб 17, соединенный с вентилятором (не показан), Подвижное уплотнение патрубка 16 с коробом 17 обеспечивают упругие губки, установленные контактно друг к другу по 19 зубчатая рейка 20, обеспечивающая в опущенном состоянии с шестернями 18 контакт,При работе стола лист 7 фиксируется упорами 8, резак 5 перемещается в точку врезания, после...

Номер патента: 1537627

Опубликовано: 23.01.1990

Авторы: Акашев, Данияров, Кучин, Руткевич

МПК: B65G 47/74

Метки: загрузочный, конвейера, крутонаклонного, пластинчатого, узел

...ударных нагрузок на полотно крутонаклонного пластинчатого конвейера.На чертеже изображен. загрузочныйузел крутонаклонного пластинчатогоконвейера, общий вид.Загрузочный узел крутонаклонногопластинчатого конвейера включает барабанный питатель 1 с лопастями 2,установленныйнад пластинчатым полотном 3 загрузочной части пластинчатогоконвейера, поперечные перегородки 4,.связанные с тяговыми цепями 5, огибающими ведущие 6 и ведомые 7 и 8 звездочки. Барабанный питатель 1 установлен с возможностью поочередного взаимодействия своими лопастями с поперечными перегородками 4. Шаг установки лопастей 2 барабанного питателя1 соответствует шагу поперечных перегородок 4. Тяговые цепи 5 расположенынад пластинчатым конвейером за барабанным питателем...

Номер патента: 1535802

Опубликовано: 15.01.1990

Авторы: Акашев, Генкина, Данияров, Кучин, Руткевич

МПК: B65G 47/19, B65G 47/74

Метки: загрузочное, конвейера

...повышение эффективности работы загрузочного устройства путем уменьшения ударных нагрузок на элементы крутонаклонногоконвейера, выполненного с поперечными перегородками и связанными с нимитяговыми цепями,На чертеже изображено предлагаемоеустройство, общий вид.Загрузочное устройство конвейеравключает наклонный лоток, состоящийиэ неподвижной верхней части 1 иподвижной нижней части 2, соединенных между собой шарниром 3. На подвижной нижней части 2 лотка с боковой его стороны на общей оси 4 установлены звездочки 5, опирающиеся натяго ые цепи 6 поперечных перегородок 7 крутонаклонного конвейера,расположенного под лотком, Каждая поперечная перегородка снабжена роликами 8, перемещаемыми по направляющим 9,Загрузочное устройство работаетследующим...

Номер патента: 1502431

Опубликовано: 23.08.1989

Авторы: Акашев, Данияров, Руткевич

МПК: B65G 17/06

Метки: конвейер, крутонаклонный

...15 направляющими, между которымина верхнем участке 1 смонтированоперепускное приспособление 16, выполненное В виде трех шарнирно-установленных лопастей 17, Катки 4 смонтированы на пластинчатом полотне Эс возможностью перемещения по основным направляющим 14, а ролики 10 установлены на осях 9 с воэможностьюперемещения по основным 14 и дополнительным 15 направляющим. Перепускное приспособление 16 установлено перед криволинейной направляющей 18 свозможностью поочередного взаимодействия с катками 4 и роликами 10Ведомые элементы (не показаны) и ведомые звездочки (не показаны) установлены на общем валу (не показаны).Пластинчатое полотно 3 приводится вдвижение цепным органом 19.5Крутонаклонный конвейер работаетследующим образом.В месте...

Номер патента: 1497130

Опубликовано: 30.07.1989

Автор: Руткевич

МПК: B65G 1/127, B65G 17/12

Метки: стеллаж, элеваторный

...стеллаж содержит смонтированные на раме (не доказана) бесконечно замкнутые груэонесущие цепи 1, огибакщие ведущие 2 и ведомые 3 звездочки, Грузовые полки 4 попарно установлены на концах тяг 5 в шарнирах 6 и 7, осн ко;орых максимально приближены к цепям, а сами шарниры опираются на цепи на прямолинейном участке, Тяги 5 посредством пластин 8, являющихся звеньями грузовой цепи 1, жестко соединены средней частью с последней и образуют с ней единую грузовую ветвь. Расстояние между осями шарниров и размер звездочек определяются в зависимости от размеров полок, а размер шарниров зависит от заданной грузоподъемности полок.Элеваторный стеллаж работает следующим образом.При движении грузовых цепей 1 тяги 5, 25 опираясь шарнирами 6 и 7 на цепи...

Номер патента: 1470445

Опубликовано: 07.04.1989

Авторы: Елисеев, Лавров, Мохно, Руткевич, Сенюков

МПК: B22D 17/22

Метки: пресс-форма

...сферическими шайбами 9 и фиксаторами 10 в гнездах 11 вертикальных рычагов 12. Причем наружный диаметр сферических шайб 9 меньше, чем диаметр расточки гнезда 11.40Каждьй из рычагов 12 имеет направляющие 13, вдоль которых с возможностью перемещения ходовым винтом 14 установлен рычаг 15, имеющий форму скобы. Рычаги 15 имеют возможность 5 вместе с рычагами 12 качаться вокруг оси 16 под воздействием гидроцилиндров 17. Ось 16, состоящая из двух соосных.цапф, принадлежащих каретке 18, смонтирована на направляющих 19, перпендикулярных плоскости стола 1, с возможностью передвижения вдоль направляющих 19 ходовым винтом 20. Выбранное положение каретки 18 на направляющих 19 определяет радиус разъема вкладышей 7. Пресс-Форма работает...

Номер патента: 1456195

Опубликовано: 07.02.1989

Авторы: Батлук, Руткевич, Фабрикант

МПК: B01D 45/12

Метки: пылеуловитель

...в сторону щелей, но под дей"- ствием сил инерции пролетают мимощелей, ударяются о лопасти 6, отскакивают от них и вновь попадают вовращающийся воздушный поток, Так, совершив несколько соударений, пылинкипопадают в коническую часть корпуса 1и выводятся через пылевыпускное отверстие 2.Лопасти 6 жалюзийного разделителя5 установлены с переменным шагом,уменьшающимся в направлении движения15 пыпевоэдушного потока,Благодаря этому частицы пыли, ра"диус поворота которых в сторону щелейжалюэчйного разделителя 5 уменьшается "с уменьшением действующих на них2 О сил инерции, все же попадают в лопасти 6 и отражаются от них, не проникая внутрь жалюэийного разделителя.Эффективность пыпеулавливания приэтом повышается.25Формула...

Номер патента: 1366833

Опубликовано: 15.01.1988

Авторы: Крянин, Немыгин, Руткевич, Сенюков

МПК: F27B 9/16

Метки: карусельная, нагревательная, печь

...16 укладывается на планки9 и 10, прижимается планкой 11,Для сбрасывания заготовок на конвейер 17 установлен привод 18 поворота планок 9 и 10 на угол 60Карусельная печь работает следующим образом.В исходном положении на правуючасть захвата поступает заготовка сцепного .накопителя (не показан), После открытия печной заслонки хоботперемещается в печь, опускает планки9 и 1 О захвата в концентрические канавки 12 пода 13. В процессе опускания заготовка 16 ложится на под 13Планки 9 и 10 опускаются несколькониже зеркала подины, но не касаютсядна канавок 12, Одновременно с опусканием заготовки происходит ее разжим посредством цилиндра 15, которыйприподнимает прижимную планку 11. Под3 приводится во вращение и заготовка с правой стороны...

Номер патента: 1282030

Опубликовано: 07.01.1987

Авторы: Нога, Ранюк, Руткевич, Шептуленко

МПК: G01T 5/10

Метки: атомных, деления, задержанного, осколков, регистрации, ядер

...А.ШахРедактор И,Блаяар Техред В,Кадар Заказ 7261/43 1 ираж 730 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытич 113035, Москва, Ж, Раушская наб., д. 4/5Производственно-полиграфическое предприятие, г.ужгород, ул.Проектная, 4 128Изобретение относится и экспериментальной ядерной физике высоких энергий, а именно к методике регистрации осколков задержанного деления ядер отдачи в опытах с образованием изомеров деления, гиперядер в тонких мишенях под воздействием высокоэнергетических пучков бомбардирующих частиц (фотонов, электронов, протонов и т.п.),Цель изобретения -.повышение точности измерений.На чертеже представлена блок-схема предлагаемого устройства.Устройство состоит из цилиндрической вакуумной...

Номер патента: 1273301

Опубликовано: 30.11.1986

Авторы: Акашев, Беляевская, Данияров, Рожков, Руткевич

МПК: B65G 17/06

Метки: конвейер, крутонаклонный

...закреплены на П-образных рамках 6 скребки 7. Ведомые (не показаны) и ведущие 11 элементы огибаются пластинчатым полотном 3. Вдоль трассы конвейера на верхнем 1 и нижнем 2 участках ее установлены основные 12 и дополнительные 13 направляющие, между которыми на верхнем участке 1 смонтировано перепускное приспособление 14, выполненное в виде трех шарнирно установленных лопастей 15. Катки 4 смонтированы на пластинчатом полотне 3 с возможностью перемещения по основным направляющим 12, а ролики 8 установлены на осях 7 с возможностью перемещения по основным 12 и дополнительным 13 направляющим. Перепускное приспособление 14 установлено перед криволинейной направляющей 16 с возможностью поочередного взаимодействия с катками 4 и роликами 8....

Номер патента: 1197975

Опубликовано: 15.12.1985

Авторы: Данияров, Малыбаев, Рожков, Руткевич

МПК: B66C 1/10, B66C 11/00

Метки: грузоподъемное, крана

...общий вид; нафиг, 2 - узел 1 на фиг. 1 (механизмподачи); на фиг. 3 - патрон, видсбоку; на фиг. 4 - разрез А-А нафиг. 3; на фиг. 5 - разрез Б-Б наФиг. 2.Мост крана 1 поворотным устройством 2 соединен с траверсой 3. Посредством гидроцилиндров 4 траверса3 соединена с обоймой 5, на корпусекоторой крепится приводной барабан6 и механизм 7 подачи, В обойме 5Ънаходятся полупатроны 8 с подающимипружинами 9,11 од действием подающей пружины9 полупатроны 8 при помощи подпружиненной защелки 10 соединяются впатроны,11. При включении приводабарабана б на выпуск каната 12 происходит включение электромагнитов13 с некоторым запаздыванием сцелью обеспечения начального выпуска каната на величину высоты одногопатрона. Пружинами 14, присоединенными к...

Номер патента: 1177218

Опубликовано: 07.09.1985

Авторы: Акашев, Данияров, Руткевич

МПК: B65G 17/06

Метки: конвейера, орган, пластинчатого, тягово-несущий

Номер патента: 1101156

Опубликовано: 07.03.1985

Авторы: Асиновский, Василяк, Лагарьков, Марковец, Руткевич, Ульянов, Филюгин

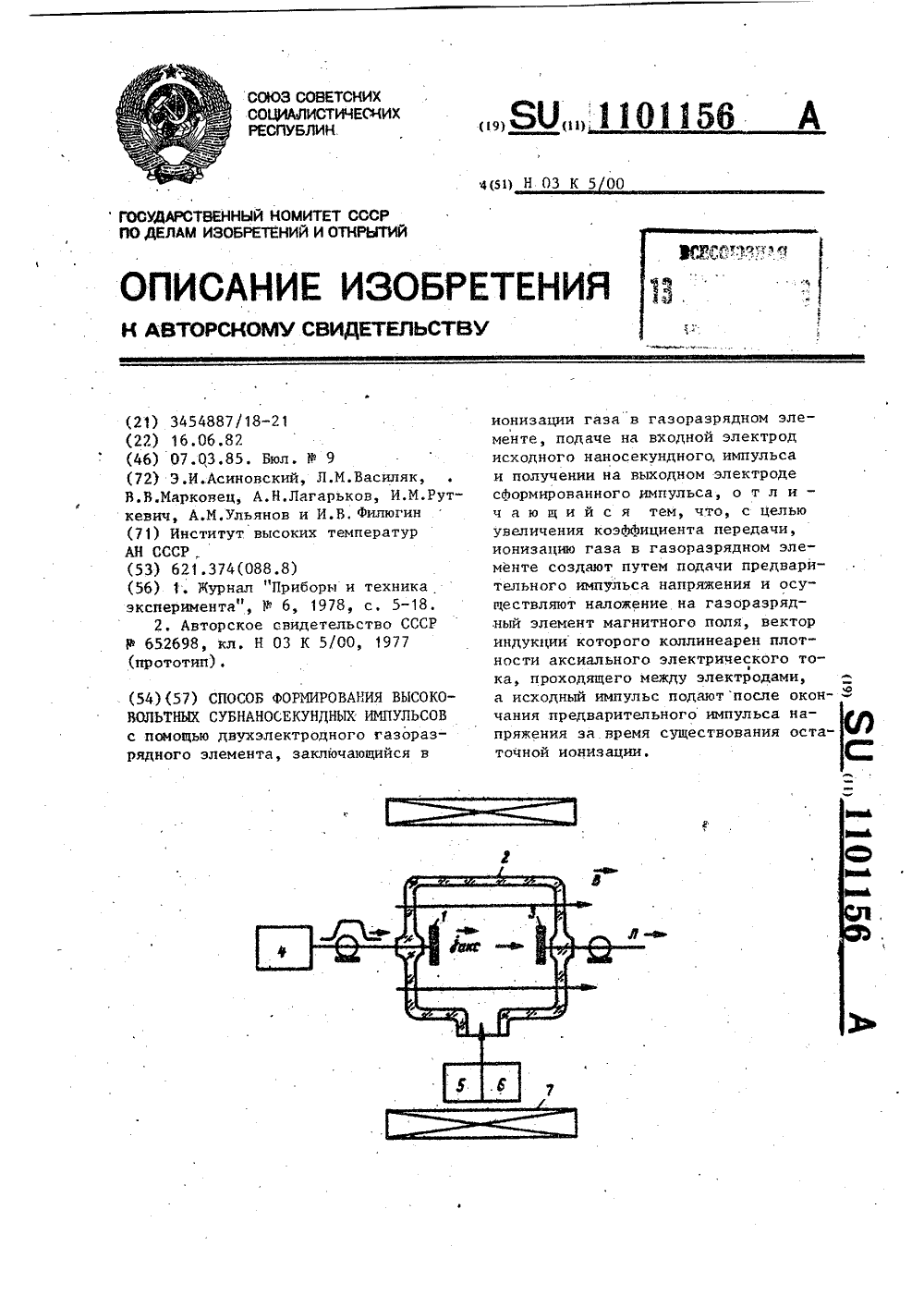

МПК: H03K 5/00

Метки: высоковольтных, импульсов, субнаносекундных, формирования

...окончания предварительногоимпульса напряжения за время существования остаточной ионизации,Такое выполнение способа позволяет увеличить коэффициент передачи засчет увеличения амплитуды формируемыхимпульсов. Увеличение Формируемыхимпульсов происходит из-за того, чтов предлагаемом способе облегчаютсяусловия возникновения и движения через газоразрядный промежуток волныионизации, которая Формирует на выходном электроде выходные субнаносекундные импульсы. При наложениина газоразрядный промежуток продольного магнитного поля затрудняетсядвижение электронов в радиальном направлении, и, следовательно, уменьшаются потери заряженных частиц настенках газоразрядного устройства,а объемный заряд в плазме возрастает.Поэтому облегчаются условия для...

Номер патента: 753190

Опубликовано: 23.12.1984

Авторы: Егупов, Емельянов, Кудлай, Мамаев, Поздняков, Руткевич, Сурков

МПК: E21C 41/14

Метки: вечномерзлых, ископаемых, месторождений, подземной, полезных, разработки, россыпных

...забоепри расположении обогащенной частипесков у почвы пласта (1-УШ); нафиг. 2 - пласт в разрезе.50Пласт песков отрабатывают длиннымочистным забоем. В пласте бурят шпуры 1, заряжают их и взрывают, причемв первую очередь взрывают шпуры, рас.положенные в обедненной части 2 плас,55 190 ата песков (см. фиг. 1) для того, чтобы создать на почве выработки своеобразную защитную подстилку из обедненной горной массы, а шпуры, расположенные в обогащенной части 3 пласта,взрывают с отставанием от предыдущих.Для ограничения ширины рабочей полосы (ограничения разброса золота) устанавливают экран 4 из эластичнойсетки, например капроновых делей,Для повышения экранирующей способности экран ч устанавливают с натяжением и наклоном в сторону взрываемого забоя...

Номер патента: 1098985

Опубликовано: 23.06.1984

Авторы: Безбородов, Звонникова, Петухов, Руткевич, Соболевский, Чернышевич

МПК: E01C 19/10

Метки: асфальтобетонной, приготовления, смеси

...изобретения - экономиятоплива и повышение производительностиУказанная цель достигается тем,что установка для приготовления асфальтобетонной смеси, включающаяприспособления для хранения минеральных материалов, дозаторы итранспортеры для подачи последних,топку, нагреватель с перфорированным днищем, расположенной под нимгазоход, смеситель и пылеочистители, 45снабжена установленным между нагревателем и смесителем барабаном, га.зоход выполнен в виде змеевика, пылеочистители смонтированы на местахповорота змеевика, а топка расположена в барабане, причем полости барабана и змеевика сообщены между собой.На фиг, 1 представлена схема технологической линии; на фиг. 2 - сечение А-А на фиг. 1; на фнг. 3 соединение пылеочистителей со...

Номер патента: 976091

Опубликовано: 23.11.1982

Авторы: Бондаренко, Варламов, Васьков, Панасенков, Руткевич, Салманов

МПК: E21D 15/60

Метки: выработанного, деревянных, извлечения, крепежных, пространства, стоек

...одиндля передвижения машины, а другойдля ее работы, не предусмотрено также дистанционное управление машиной.Целью изобретения является повышение производительности работы устройства.Для достижения поставленной цейИустройство для извлечения,деревянных крепежных стоек иэ выработанногопространства, включающее самоходнуютележку с рабочим органом, имеющимжестко связанные между собой ударный механизм и захваты, снабженошарнирно соединенным с тележкой кузовом коробчатой формы, имеющим ограничитель, ударный механизм выполнен в виде подсекателя, подвижно закрепленного посредством оси на передней части кузова и имеющего упор для взаимодействия с ограничителем кузова, а захваты выполнены из сое;,"иненных с подсекателем боковых балок и передних...

Номер патента: 956135

Опубликовано: 07.09.1982

Авторы: Гаврилов, Качалова, Мехов, Руткевич, Сенюков, Шишкин

МПК: B22C 7/00

Метки: заливки, модельного, состава, форму

...части 3 с полуфланцем 14 последний снабжен пазом 17 с размещеннымв нем упругим уплотняющим элемен-том 18,45Устройство для заливки модельного состава работает следующим образом.Исходное положение и взаиморасположение частей устройства показано на фиг. 1 .Модельный состав заливается в ковш 50 из плавильного устройства ( на фиг, не показано). Ковш перемещается по столу 6 и заходит в кронштейн 7, смонтированный на металлоконструкции 1, до регулируемого упора 8. Гидроцилиндр 9, перемещаяЯ шток 10 и закрепленный на нем рычаг 11, поворачивая последний вокруг оси 12, заводит второе плечо рычага в паз 1 3 ков 5 4ша, фиксируя тем самым ковш на металлоконструкции.Полуфланец 14 ковша пристыковывается к прибыльной части формы, сжимая...

Номер патента: 911464

Опубликовано: 07.03.1982

Авторы: Дубовский, Дурейко, Руткевич, Филиппович

МПК: G05B 19/00

Метки: комплексом, робототехнологическим

...наличие сигнала на выходе 23 После подачи с пульта 2 управления управляющего сигнала "Пуск", поступающего через блок 3 с его шестого выходами на элементы И 9 и И 14, при наличии сигнала об исходном состоянии разгрузочного робота на втором входе элемента И 9 на его выходе формируется сигнал, который через элемент ИЛИ 16 поступает на элемент И 8, подготавливая включение блока 5, а на выходе элемен 50 та И 14 формируется сигнал, поступающий на блок 4 программного управления транспортным роботом, на первом выходе 23 которого формируется сигнал исходного состояния тран 55 спортного робота, который поступает в предыдущую ячейку на ее вход 25 и далее на элемент И 12, на выходе которого формируется сигнал разрешения 5 9поступает на элемент И...

Номер патента: 911459

Опубликовано: 07.03.1982

Авторы: Астапов, Найденов, Руткевич, Филиппович

МПК: G05B 11/26

Метки: позиционным, приводом, цифровое

...входах коммутатора 2 образует ся код, которому соответствует разомкнутое состояние первого его вы-.хода и открытое состояние второговыхода. При этом импульсы с датчика7 перемещения через элементы ИЛИ 1 Ои коммутатор 2 поступают на второйвход. функционального преобразователя3. На выходе Функционального преобразователя 3 в соответствии с зави"симостью Х ж, = 1 ж пРоисхоДитуменьшение кода задания скорости донуля. Привод тормозится с заданнымзамедлением.Одновременно импульсы со второго, выхода коммутатора 2 поступают на 91пающие на его первый или второй входы,преобразуются в параллельный код задания скорости на выходе, причемпоследовательность импульсов, посту- пающая на первый вход, приводит кнарастанию кода на выходе, а последовательность...

Номер патента: 883872

Опубликовано: 23.11.1981

Авторы: Дубовский, Найденов, Руткевич, Филиппович

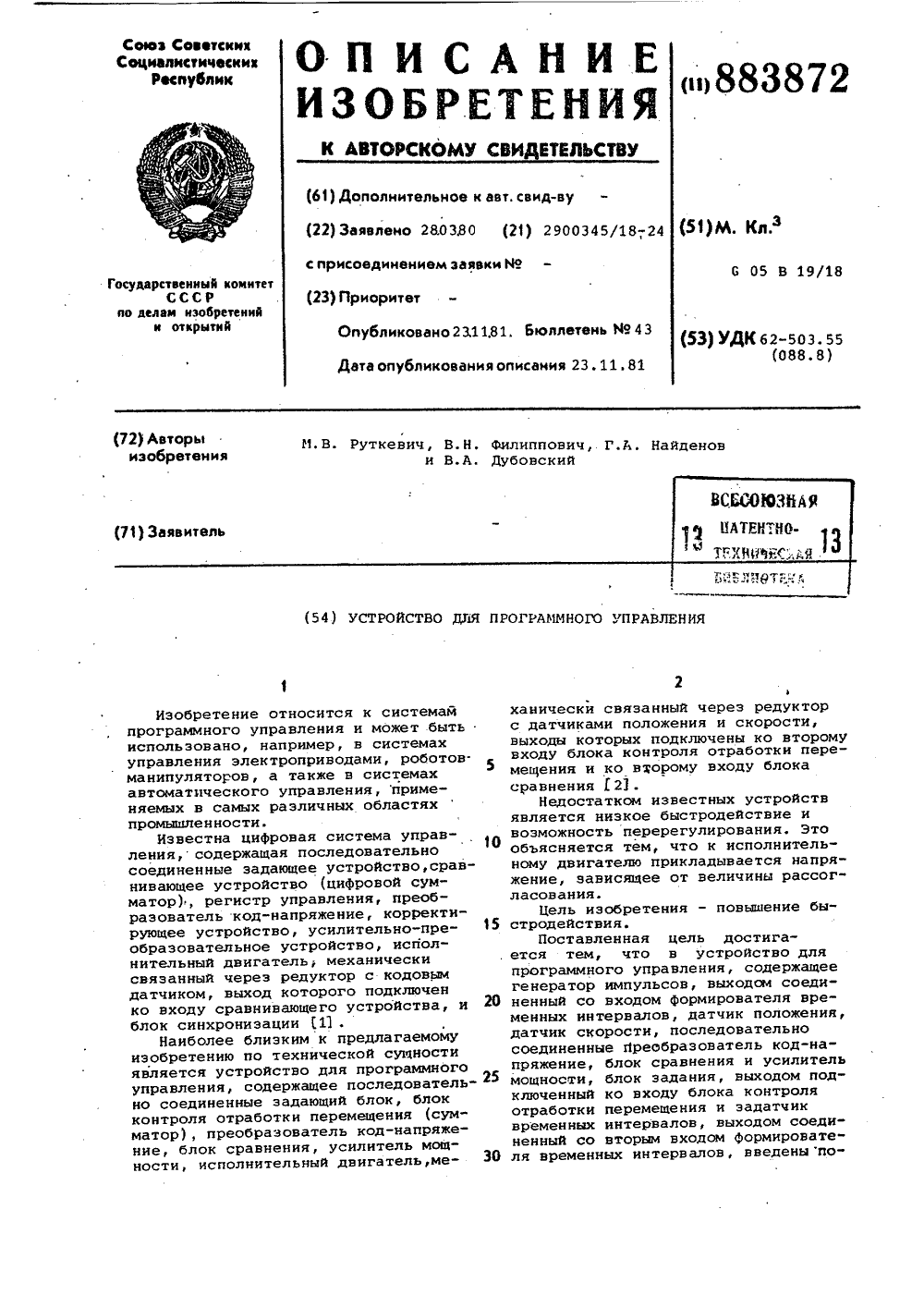

МПК: G05B 19/18

Метки: программного

...поступающих с генератора 11 импульсов, иФормируются сигналы в конце каждоговременного интервала.В блоке 6 памяти хранится закон оптимального изменения скорости при торможении. Формирователь 8 сигналов записи сравнивает приращения координат за, текуший интервал времени с предыдущим. Блок 12 сравнивает желаемое значение скорости с действительным и выдает значение их разности на усилитель 14 мошности. Блок 12 сов местно с усилителем 14 мощности, исполнительным органом 15, датчиком 13 скорости, нагрузкой 16, датчиком 17 положения и блоком 3 контроля отра 15 2025 ЗО35 40 45 ботки перемешения образуют контурырегулирования по скорости и по положению.Устройство работает следующим образом,Сигнал из блока 1 поступает на блок 3 и через блок...

Номер патента: 872776

Опубликовано: 15.10.1981

Авторы: Кудлай, Мамаев, Поздняков, Руткевич, Сурков

МПК: E21F 13/00

Метки: забойного, конвейера, приконвейерного, пространства, скребкового

...6 конвейерной цепи 7.На плите 2 посредством вертикальной оси 8подвижно крепится поворотная плита 9, к ко.торой жестко крепятся проушины 10, в которые устанавливают тяги 11. Крайние тягиустанавливают в такие же проушины (на чер-теже не показаны), закрепленные на лемехе12. В верхней средней части лемеха 12 жесткозакреплена проушина 13 с осью 14, на которую крепят среднюю тягу 11. Рабочий уголустановки лемеха 12 задается поворотом плиты 9 вокруг вертикальной оси 8 и фиксируется стопором 15, вставляемым в заглубленныев плиту 2 отверстия 16, просверленные в поворотной плите 9 с интервалом, рассчитаннымна определенный угол поворота обоймы деме.ха (40 - 60 ), Повышение степени зачисткиПлотика россыпи достигается за счет эластичного...

Номер патента: 863279

Опубликовано: 15.09.1981

Авторы: Бердяков, Бородатов, Бурашенко, Лавров, Мехов, Мохно, Писаренко, Руткевич, Сенюков, Степанов

МПК: B23K 37/04

Метки: кольцевых, сборки, сварку, стенд, швов

...стороны траверсы.На фиг. 1 изображен стенд, общийвид, вид сбоку; на фиг. 2 - разрезА-А на фиг, 1; на фиг. 3 - узел 1 нафиг, 2; на фиг. 4 - вид Б на фиг. 1.Стенд содержит смонтированную наосновании станину 1, выполненную в ви"де П-образной рамы, которая с регулируемым зазором С 3 (фиг. 3) соединенакак с опорами 2 и 3, так и с механцзмом 4 поворота станины. Внутри опор 2и 3 подвижно установлены роликоопоры 5 и 6. К ролику роликоопоры 6 через карданный вал 7 присоединен привод 8 вращения, раэмещенный на основанин. На опорах 2 и 3 против роликоопор 5 и 6 размещены подвижные траверсы 9 и 10. Механизм 4 поворота станины 1, опоры 2 и 3, подвижная траверса 11 и.поджимной центр 12 для поджатия заготовок снабжены фиксаторами 13 и 14 положения...

Номер патента: 714880

Опубликовано: 07.08.1981

Авторы: Жаров, Розенберг, Руткевич, Сафонов

МПК: G01B 15/02

Метки: измеритель, радиационный, толщиныллистов

...индикации.На чертеже приведена структурная схе-5ма измерителя,Радиационный измеритель толщины лис==тов сбдержит источник 1 ионизирующего,йапрймер,гамма-излучения, блок 2 детектирования (напримерсцинтилдяционный), р"выход которого соединен с одним .извходов ключа 3. Выход ключа соединен ссчетным входом первого"счетчика 4 импульсов, выходы которого соединены свходами блока 5 оперативной памяти, Меж ду блоком 6 деления и блоком 7 индикацииможет быть включен блок (на чертеже непоказан) масштабирования и динеаризациипоказаний измерителя толщины. Радиацион ньй измеритель содержит также генератор 208 импульсов, выход которого соединен свходом второго счетчика 9 импульсов, Выход счетчика 9 импульсов соединен с одним из входов блока 10...

Номер патента: 852409

Опубликовано: 07.08.1981

Авторы: Вареница, Зезюля, Романенков, Руткевич

МПК: B21D 22/02

Метки: гибочный, штамп

...на лодвижной,плите 12, буфера 17, ,размещенного на траверсе 9, и двуллечего рычага 18 шарнирно связанного с неподвижной плитой 1. На,конницах двуплечего рычага 18 установлены ролики 19. Прижимы 10 выполнены каждый с направляющим пазом 20, в котором расположен выступ 21 соответствующей полуматрицы 3. Позицией 22 обозначена заготовка, а позицией 23 - готовая деталь.Штамп работает следующим образом.Вращая винты 4 и 13, настраивают соответственно полуматрицы 3 и боковые части 14 пуансона на заданный размер, Полу- матрицы 3 движутся вместе со,съемниками 5 и прижимами,10. При этом траверса 13 находится под действием пружинки 11 в поднятом положении, в поднятом положении находятся,и съемщики 5. Заданный зазор между сьемниками 5 и прижимами 10...

Номер патента: 848124

Опубликовано: 23.07.1981

Авторы: Герасимов, Заустинский, Романенков, Руткевич

МПК: B21D 37/08

Метки: листового, надрезанныхучастков, отгибки, подрезки, штамп

...5 - то же, в конце процесса скручивания; на фиг, 6 - видна скрученные участки у их основания; на фиг. 7 - многолезвийные инструменты, аксонометрия; на фиг. 8вид А на фиг, 71 на фиг 9 - вид Вна фиг. 8; на фиг, 10 - вид В нафиг. 8; на фиг. 11 - надрезанные иотогнутые участки материала, аксоно метрия.Штамп содержит верхнюю 1 и нижнюю 2 плиты, клинья 3, обоймы 4 с лезвиями 5 и скосами 6, направляющие 7 и фиксатор 8 детали. На ножах выполнены угол заточки 9, угол створаЧ и угол . Каждое лезвие ограничено пет ресекаЫщимися и образующими режущую кромку профилированной и плоской поверхностями. Режущие кромки каждой пары лезвий расположены наклонно, наклеены одна относительно другой в противоположных направлениях. Штамп работает следующим...

Номер патента: 669946

Опубликовано: 15.06.1981

Авторы: Головня, Руткевич, Халин

МПК: G21H 5/00

Метки: камера, облучения, потокомзаряженных, фотопластин, частиц

...15 винта. Перемещениевинта и защитного экрана при освобождении отверстия осуществляетсядистанционно прерывистым механизмом16 с помощью вала 17, по фигурным 20направляющим которого с трением качения перемещается винт, коромысло 18и копир 19 от электропривода 20. Коромысло закреплено на торцовой поверхности гайки и кинематически связано: цилиндрическим концом 21 постоянно - с защитным экраном и роликом 22, периодически - с копиромпрерывистого механизм. Прерывистыймеханизм закреплен герметично в крыш- Зоке корпуса, При переносе кассетысмене фотопластин отверстие автоматически перекрывается защитным экраномс помощью пружины 23, закрепленнойна торцовой поверхности фланца 24гайки, одетой на зацеп 25 защитногоэкрана,...

Номер патента: 835576

Опубликовано: 07.06.1981

Авторы: Каминская, Римша, Романенков, Руткевич

МПК: B21F 3/00

Метки: проволоч-ных

...канавки; на фиг,4 - 7 схема формирования изделия; на ф8 - канавки, вариант выполнения; на ф9 - готовое изделие.Устройство содержит приводную ведущую шестерню 1, вал 2 с зубчатой рейкой:3, фигурные канавки 4, основание б, стойки б, кольца 7, штифты 8, пальцы 9, опорные подшипники 10.Устройство работает следующим образом.Заготовка пружинной проволоки 11 подается между штифтами 8. Ведущая;шестерня 1 вращается по часовой стрелке иперемещает вал 2. При перемещении вала начинают вращатьоя кольца 7, Каждоекольцо 7 внутренним пальцем 9 скользитпо фигурной канавке 4 вала 2. Первымиприходят во вращательное движениекольца Ш иК По окончании враща835576 7 тельного движения колец О и 11 Р вращаютоя кольца П и 1, после их остановки вращаются, кольца 1...

Номер патента: 823047

Опубликовано: 23.04.1981

Авторы: Бердяков, Герман, Гублер, Мехов, Писаренко, Рудковский, Руткевич, Сенюков, Степанов

МПК: B23K 37/04

Метки: кольцевыхшвов, конструкций, крупногабаритных, сборки, сварки, стенд

...со стойкой 2, либо с опорой 3, что препятствует вращению траверс вместе с ротором, Траверса 14 соединяется с тягами 16 поочередной установкой фиксаторов 19 в калиброванные отверстия 20, сделанные по всей длине тяг с шагом, равным величине хода силовых цилиндров 17. Тяги 16 свободно лежат на роликоопорах 21 и 22, причем роликоопоры 22 подпружинены, что позволяет разгрузить траверсы 14 от веса тяг, а со штоками гидроцилиндров тяги соединяются разъемными замками. Это позволяет при необходимости осуществлять съем тяг со стенда в необходимый момент. На стойке 2 и опоре 3 размещены ролики 23 роликовой постели для установки и центрированияхвостиков ротора. Опорные ролики лю,нетов образуют в совокупности ролико,вую постель. На роликах 24...

Номер патента: 803052

Опубликовано: 07.02.1981

Авторы: Глушецкий, Руткевич, Чалайдюк

МПК: H01R 4/10

Метки: навивки, провода

...подпружиненнымкурком 8. На накруточном валике выполненпаэ 9, одна сторона 10 которого выполненапод утлом к его оси. В плоскости, перпендикулярной пазу 9, выполнены продольные па.эы 11 и 12. Основание 13, образованное стороной 10 зуба 14 выполнено полукруглыми сопрягается с пазами 11 и 12, ширина и глу.бина которых соответствует аналогичнымоголенного провода 15. Паэ 12 с торца валика 4 на некоторой своей длине выполнен сшириной и глубиной соответствующим проводу в изоляции 16. В валике 4 выполненоосевое отверспте 17 для размещения в немштыря н ловитель штыря.3Инструментом работают следующим образом,Провод оголенным участком закладывают между скошенной стороной 10 и дном паза, нажимают на курок 8, передвигая тем самым втулку 3 по валику 4....
