G01M — Проверка статической и динамической балансировки машин или конструкций; испытания различных конструкций или устройств, не отнесенные к другим подклассам

Номер патента: 1080061

Опубликовано: 15.03.1984

Авторы: Дмитриченко, Заец, Козырев, Тетерятников

МПК: G01M 15/00, G01M 17/007

Метки: испытания, средств, стенд, транспортных

...установки, сетчатыми полотнами, подвешенными на гибких связях в зоне 60 выходных каналов эжекционных колодцев, и вибраторами направленного дей ствия, установленными на сетчатых по: лотнах. Кроме того, стенд снабжен дроссельными заслонками, установлен ными во входных каналах эжекционных колодцев.На фиг. 1 изображен предлагаемый стенд в аксонометрической проекции, на фиг. 2 - то же, вид сбоку; на фнг. 3 - разрез А-А на фиг. 2.На основании 1 шарнирно установлены натяжные колеса 2, охваченные гусеничными обводами 3, на которых размещены испытываемые транспортные средства 4 и 5. Под верхней ветвью гусеничных обводов 3 на основании 1 закреплена тормозная плита, выполненная из рельсов б, смонтированных параллельно продольной оси стенда...

Номер патента: 1080062

Опубликовано: 15.03.1984

Автор: Веретенников

МПК: G01M 17/06

Метки: колес, параметров, проверки, средства, транспортного, управляемых, установки

...натянута визирная нить, а механизм крепления базового элемента выполнен из подпружиненных растяжек, один конец каждойиз которых прикреплен к базовому элементу, а другой оборудован захватамидля в аимодействия с ободом колеса,причем источник света и экран размещены по разные стороны от базовогоэлемента.На фиг. 1 изображена предлагаемаясистема при проверке углов развалаколес, вид сбоку на фиг. 2 - то же,взщ спереди на фиг. 3 - то же, припроверке углов схождения колес, видсбоку; на фиг. 4 - то же, вид сверху;иа фиг. 5 - базовый элемент, вид сбоку на,фиг. б - то же, вид спереди;на фиг. 7 - то же, вид сверху.Система для проверки параметровустановки колес транспортного средства содержит два экрана 1 с измерительными шкалами, два базовых...

Номер патента: 1081451

Опубликовано: 23.03.1984

Авторы: Гивенталь, Пейрос, Черноштан

МПК: G01M 13/00

Метки: испытаний, манжет, стенд, уплотняющих

...технике.Известны стенды для испытаний уплотняющих манжет. Работоспособностьманжет, их ресурс определяют по времени, за которое нарушается уплотнение испытуемых манжет и появляетсяутечка масла.При таких испытаниях манжеты должны работать в условиях, приближенных к рабочим, главным образом потепловым параметрам.Известен стенд для испытания уплотнений, содержащий. неподвижную опору, подшипники, неподвижную кольцевую камеру подвода охлаждающей жидкости, контрольно-измерительные приборы Г 13.Недостатком этого стенда являетсято, что для поддержания рабочих тепловых параметров, для прокачки рабочей среды требуются мощности, близкие,к рабочим.Целью изобретения является уменьшение мощности привода стенда, прииспыгайии...

Номер патента: 1081452

Опубликовано: 23.03.1984

Авторы: Петров, Сапожников

МПК: G01M 13/00

Метки: испытаний, резьбовых, самоотвинчивание, соединений

...элемент, снабжено опорной плитой, шарнирно соединенной с основанием с воэможностью поворота в плоскости,перпендикулярной к основанию, и фиксатором углового положения опорнойплиты, а стойки с инерционными массами закреплены на опорной плите.Фиксатор выполнен в виде связанного с основанием откидного болтаи двух гаек, резьбовой хвостовик бол-З 5та размещен в выполненном в опорнойплите пазу, а гайки навинчены на него по обе стороны от плиты.На фиг. 1 изображено приспособление, общий вид, на фиг. 2 - вид А на 40фиг. 1, на фиг, 3 - схема действиянагрузок.Приспособление содержит опорнуюплиту 1 со стойками 2 и пары инерционных консольных пластин 3. Одни кон ды пластин контактируют внахлест другс другом с образованием отверстиядля установки...

Номер патента: 1081453

Опубликовано: 23.03.1984

Авторы: Кшановский, Стринадко

МПК: G01M 13/02

Метки: ведущих, испытания, мостов, средств, стенд, транспортных

...продольньм ширниром с его корпусом, опорными роликами, размещенньии в продольных направляющих и установленными на осях, закрепленных в кроншгейнах, смонтированных 40 на опорных стойках, закрепленных на основании, механизмом горизонтального нагружения, одно звено которого шарнирно соединено с кронштейнами, а другое - с продольньи брусом, меха низмом вертикального нагружения, одно звено которого шарнирно соединено.с продольньм брусом, а другое - с основанием, и двухосными платформами с опорными катками, установленными в поперечных направляющих, смонтированных на основании, при этом . тормозы установлены на двухосных платформах.На фиг. 1 изображен стенд, общий вид, вид спереди; на фиг, 2 - вид А на фиг. 1.На основании 1...

Номер патента: 1081454

Опубликовано: 23.03.1984

Авторы: Жуковский, Солонский, Супин

МПК: G01M 13/02, G01M 17/007

Метки: динамики, исследования, машин, стенд, транспортных

...торсионным валом б с ныходньм налом 7 коробки 4 передач, фрикционную передачу 8 с переменньм моментом трения, ведущий шкив 9 которой соединен с одной стороны с маховиком 5, а с другой - с демпфером 10 крутильных колебаний, последовательно установленньа второй махо- виК 11, соединенный с ведомьм шкивом 12 фрикционной передачи 8 с переменным моментом трения, тормоз 13, соединенный с вторим маховиком 11, муфту 14 с тангенциальные зазором, связанную с тормозом 13, третий маховик. 15, соединенный вторым торсионным валом 16 с муфтой 14 с тангенциальные зазором, и второй тормоз 17, связанный с третьим маховиком 15. С выходньм валом 7 коробки 4 передач кинематически соединено ведущее звено 18 обгонной муфты, ведомое звено. 19 которой...

Номер патента: 1081455

Опубликовано: 23.03.1984

Авторы: Головань, Мельникова, Тимошенко, Трофанюк, Шипилов

МПК: G01M 15/00

Метки: грунтов, органом, пассивным, рабочим, резания, стенд, энергоемкости

...крепятся на барабане лебедки В, наматываясь на 65 него одной ветвью снизу, второй - сверху. Тяговый канат 9 огибает уравнительный блок 10. Нижние ветви канатов 9 прикреплены к корпусу тележки 2. На передней торцовой стенке грунтового лотка 1 закреплена мачта 11, которая оборудована тарировочным устройством в виде грузовой подвески 12 с набором грузов 13. Подъемный канат 14 закреплен одним концом на рабочем органе 4, огибает направляющие блоки 15 и 16 и крепится другим концом к подвеске 12. Регистрирующая аппаратура стенда выполнена в вИде подключенного к электросети трехфазного счетчика 17 активной электроэнергии.Стенд работает следующим образом.Предварительно производят тарировку стенда, т,е. определение его КПД в зависимости от...

Номер патента: 1081456

Опубликовано: 23.03.1984

Авторы: Жемеря, Коробейников

МПК: G01M 17/007

Метки: загрузочное, испытания, полигоне, тракторов

...и автоматическим регулятором силы тока программного устройства.1(роме того, устройство снабженодополнительной тележкой, устанавливаемой на направляющих перед испытуемым трактором, связанной с механизмами управления трактором, а нанаправляющих установлены датчикиуправления движением испытуемоготрак тора .Ба чертеже показана схема загрузочного устройства,Загрузочное устройство имеет буксируемую тормозную тележку 1, соединенную с испытуемым трактором 2,Иа буксируемой тележке 1 установленротор тормоза 3 перемещения, выполненный в виде набора линейных электромагнитных индукторов на вихревыхтоках. Яа тележке 1 установлен дополнительно электромагнитный тормоз 4вращения вала отбора мощности, выполненный в виде, электромагнитногогенератора...

Номер патента: 1081458

Опубликовано: 23.03.1984

Авторы: Землянский, Коровин

МПК: G01M 17/007

Метки: ведущего, гусеницы, зубу, колеса, скольжения, средства, транспортного, цевки

...содержащем измерительный элемент, закрепленный на звене гусеницы,датчик угла поворота цевки кинематически связанный с измерительным элементом, последний выполнен в видеролика, который установлен соосно 45с цевкой в зоне контакта ее с зубьями ведущего колеса, наружная поверхность ролика снабжена упругим фрикционным покрытием с наружным диаметром, превышающим диаметр цевки, 50а толщина покрытия выполнена большеполовины разности наружных диаметров покрытияи цевки.На фиг. 1 показано устройство, общий вид; на фиг, 2 - разрез Л-А нафиг. 1,Устройство содержит измерительныйэлемент в виде ролика 1 с упругимфрикционным покрытием 2. Ролик 1установлен на подшипнике 3 каченияв проточке 4, выполненной соосно невке 5 в средней ее части, По окружнос...

Номер патента: 1083082

Опубликовано: 30.03.1984

Авторы: Вереха, Корнилов, Лебедев

МПК: G01M 1/10

Метки: вращающихся, инерции, масс, момента, приведенного, средства, транспортного

...специального стационарного стенда и отсутствие возможности оперативного определения приведенного момента инерции вращающихся масс транспортного средстванепосредственно в районах проведенияходовых испытаний. 20Цель изобретения - определениеприведенного момента инерции при полигонных испытаниях.Поставленная цель достигаетсясогласно способу определения приведенного момента инерции вращающихсямасс транспортного средства, заключающемуся в том, что приводят массыво вращение с заданной скоростью,тормозят их, измеряют величину тормозящего усилия и время торможения,по которым судят о величине приведенного момента инерции, при которомпривод массы во вращение осуществляют буксировкой транспортного сред 35ства с заданной...

Номер патента: 1083083

Опубликовано: 30.03.1984

Авторы: Баранов, Дырда

МПК: G01M 1/36

Метки: балансировки, круга, шлифовального

...и стакан 14 соединен с пустотелой тягой 15, Штифт 16 удерживает тягу 15 от вращения. Червячное колесо 17 соединено с тягой 15, находится в зацеплении с червяком 18 и настроечной головкой 19 и размещена в неподвижном корпусе 20. Корпус 20 через подшипники 21 качения и стакан 22 соединен с крьппкой 8 сборного корпуса устрой 1ства.Внутри пустотелого винта 12, соосно ему установлена третья винтовая пара, гайка 23 которой состоит иэ двух палугаек 24 н 25, кампенсатора 26 и жестко закреплена на крьппз 108 ке 9 корпуса 1. Полугайки 24 и 25 и компенсатор 26 жестко связаны между собой. В гайку 23 ввернут ходовой винт 27, на свободном конце которого закреплена втулка 28 со шпонками 29, взаимодействующими со шпоночными пазами:пустотелого...

Номер патента: 1083084

Опубликовано: 30.03.1984

Автор: Купряшов

МПК: G01M 1/38

Метки: балансировки, валов

...недостаточной емкостью, которая создается только одним из магнитных полюсов статора.Цель изобретения - расширение эксплуатационных воэможностей устройства.Указанная цель достигается тем что в устройстве для балансировки валов, содержащим основание, статор, закрепленный на основании, кольцевой элемент, предназначенный для установки на валу, и жестко закрепленный на нем элемент, взаимодействующий со статором, элемент выполнен в виде по крайней мере трех постоянных магнитов, равномерно закрепленных и обращенных к статору одноименными полюсами.На фиг. 1 изображено устройство, общий вид, разрез; на фиг. 2 - сечение А-А на фиг. 1.Устройство содержит основание 1, статор 2, закрепленный на основании,083084кольцевой элемент 3, предназначенныйдля...

Номер патента: 1083085

Опубликовано: 30.03.1984

Авторы: Божко, Полищук, Савченко

МПК: G01M 7/00

Метки: автоколебаний, возбуждения, испытуемых, образцов

...включающую вибродатчики 4, устанавливаемые на испытуемых образцах 5, фазовращатели 6, амплитудные детекторы 7,схемы ЗАПРЕТ 8, информационный входкаждой из которых подключен к выходуамплитудного детектора своего канала,а запрещающий - к выходам остальныхамплитудных детекторов, а выход - кблоку 9 согласования, последовательносоединенные блоки 10 запрета, блок11 задержки, выход которого подключен к управляющему входу блока 10запрета, и индикатор 12. Выходы ам 1плитудных детекторов 7 подключены квходам индикатора 12 и блока 13 сов-падения, к другим входам которогоподключен выход, блока 10 запрета.Выходы блока 13 совпадения подключенык входам блока 14 коммутации, к которому также подключены выходы фаэовра,"щателей 6 и частотно-зависимого...

Номер патента: 1083086

Опубликовано: 30.03.1984

Авторы: Смирнов, Струк

МПК: G01M 11/00

Метки: нескольких, оптических, осей, параллельной, приборов, установки

...куб-призма 3 с нанесенным на ее грань целевым, знаком 4 и размещены коллиматор 5, полупрозрачное наклбнное зеркало 6, визирная труба 7 и защитное окно 8, соединенную через подшипник 9 с неподвижной частью 10 корпуса, в которрй на жидкости, состоящей из масла 11 и воды 12, стабилизировано основание 13 с призмой АР14 с нанесением на ее грань целевым знаком 15 иразмещены устройство 16, изменяющее уровень жидкости, защитное окно 17, патрубок 18, электромагнитные фиксаторы 19, фиксирующие винты 20.Используемая в устройстве кубпризма 3 закреплена на карданном двухстепенном подвесе 2 таким образом, что точка подвеса находится выше ее центра тяжести по вертикали, что при условии оптимального соотно шения ее веса с силами трения в карданном...

Номер патента: 1083087

Опубликовано: 30.03.1984

Авторы: Егоркин, Козырев, Стреблеченко, Юденко

МПК: G01M 13/00

Метки: инерционный, испытания, стенд, тормозов, фрикционных

...15 крепления, установленных в опорах 16 вращения, соединен с имеющим регулируемые параметры имитатором инерционных и упругих свойств узлов транспортной машины, связанных с корпусом тормоза в эксплуатационных условиях. Указанный имитатор состоит из регулируемых маховых масс, выполненных в виде набора грузов 17, установленных с возможностью перемещения вдоль радиально расположенных стержней 18, и регулируемого торсионного вала 19, жестко связанных с элемента 35 ми 15 крепления корпуса 14 испыты - ваемого тормоза.Свободный конец регулируемого торсионного вала 19 смонтирован на основании 1 в регулируемой по положению опоре 20.Стенд имеет также узел для отключения имитатора упругодемпфирующих свойств трансмиссии, выполненный в виде...

Номер патента: 1083089

Опубликовано: 30.03.1984

Автор: Иванов

МПК: G01M 15/00

Метки: гидротурбин, исследований, кавитационных, стенд

...подсоединенной к вакуумному баку, связанному с всасывающим трубопроводом питательного насоса, и герметичную емкость, имеющую уровнемер и сливной трубопровод с драсселем и связанную с вакуумным баком трубопроводом,на котором установлен дренажнЫй кран, снабжен дополнительным трубопроводом, подсоединенным к сливнаму трубопроводу герметичной емкости и всасывающему,трубопроводу питательного насоса на входе в последний, а всасывающий трубопровод снабжен дросселем, 1 асположенным до места подсоединения к нему дополнительного трубопровода.На чертеже изображена схема стенда.Стенд для кавитацианных исследований гидротурбин содержит питательный насос 1, соединенный напорным водовадом 2 с испытуемой турбиной 3, подсоединенной к вакуумному баку 4,...

Номер патента: 1083090

Опубликовано: 30.03.1984

Авторы: Буйновский, Соломатин, Шевелев

МПК: G01M 17/00

Метки: испытания, обслуживания, средств, технического, транспортных

...платформой 1, верхней строительной плитой 15 и вертикальными стенами 16 и 17, благодаря чему шум, генерируемый при испытании транспортного средства на испытательном стенде 10 локализируется внутри этого помещения и не оказывает влияния на персонал,об 1 10830Изобретение относится к транспортному машиностроению и может быть использовано при испытаниях и техническом обслуживании транспортных средств. 5Известна установка для испытания и технического обслуживания транс" портных средств, содержащая основание, горизонтально расположенную платформу, установленную на основа нии с возможностью поворота вокруг вертикальной оси, сквозные проемы, выполненные в платформе, привод поворота платформы и диагностическое оборудование, установленное на...

Номер патента: 1084634

Опубликовано: 07.04.1984

Авторы: Тимофеев, Черничкин

МПК: G01M 1/12

Метки: балансировки, гироузлов, поплавковых, сферических

...момента с двумя ортогонально расположенными иа корпусе статорами, входыкоторых соединены с выходами оптического датчика.Кроме того, корпус выполнен изматериала, теплопроводность которогобольше теплопроводности балансировочной жидкости, На чертеже изображено устройство для балансировки сферических поплавковых гироуэлов,Устройство содержит основание (не показано), установленную на нем технологическую термостатированную ванну, выполненную в виде сферической оболочки 1 с нанесенным на ией теплоэащитным слоем 2, размещенный в ванне измерительный блок, имеющий корпус 3 в виде сферической оболочки с размещенными на его внутренней поверхности электродами 4 электростатического подвеса, соединенными с блоком 5 питания, два орто-.гонально...

Номер патента: 1084635

Опубликовано: 07.04.1984

Авторы: Зайцев, Львовский, Ронин

МПК: G01M 3/02

Метки: контрольная, регулируемая, течь

...соединенный с проницаемым элементом, исистему регулирования расхода индикаторной среды, соединенную с источником и проницаемым элементом, последний выполнен в виде стакана, днокоторого выполнено с ослабленнымпо центру сечением, а система регулирования - в виде механизма нагружения проницаемого элемента растягивающими усилиями, взаимодействующегосо стаканом, индикатора усилий растяжения и нагревателя, размещенного встакане. 55Кроме того, механизм нагружениявыполнен в виде разжнмного патрона,контактирующего с внутренней поверх 1520 25 30 35 40 45 50 ностью стакана, и толкателя, установленного внутри разжимного патрона и имеющего осевой канал и полость в/обращенном к стакану торце для установки нагревателя.На фиг. 1 показана регулируемая...

Номер патента: 1084636

Опубликовано: 07.04.1984

Авторы: Иванова, Лотов, Суворов

МПК: G01M 3/08

Метки: зуба, твердых, тканей, физико-механических, характеристик

...к возникновениютравматогенньм напряжений в зубевследствие препарирования.Цель изобретения - повышение точнасти определения оптимальных режимов препарирования зуба путем одно- .55моментного определения глубины препарирования чуба, крутящего моментаи давления,Указанная цель достигается тем, что в устройство для определения физико-механических характеристик твердых тканей зуба, содержащем корпус, установленный с возможностью вертикального перемещения подвижный стол, смонтированную в верхней части подвижного стола оправку для фиксирования зуба и датчик вертикального перемещения, корпус выполнен в виде соединенных между собой стойками трех траверс, на нижней траверсе которого установлено выполненное в виде равноплечего рычага нагружающее...

Номер патента: 1084637

Опубликовано: 07.04.1984

Авторы: Бачегов, Ченцов, Шаров

МПК: G01M 3/24

Метки: контролируемого, координат, объекта, течи

...управления коммутатором и выходом блока измерения отношения сигналов, входы которого соединены с входами коммутатора и выходами соответствующих регулируемых усилителей, управляющие входы которых соединены с выходом коммутатора, а управляющий вход последнего соединен с выходом блока управления коммутатором, снабжено вторым идентичным каналом, преобразователи которого расположены диаметрально по периферии на другой оси контролируемого объекта, генератором шума с преобразователем, который предназначен для установки непосредственно или через волновод в акустическом центре объекта и выход которого подключен к входу одного из регулируемых усилителей обоих каналов, двумя дополнительными коммутаторами и двумя компараторами, причем входы...

Номер патента: 1084638

Опубликовано: 07.04.1984

Авторы: Логинов, Мирошниченко, Чернов

МПК: G01M 7/08, G01N 3/30

Метки: балок, динамических, испытаний, пластин

...- повышение точности испытаний балок и пластин различных размеров, имеющих свободные края, путем создания постоянных условий нагружения на свободных краяхеУказанная цель достигается тем, что устройство для динамических испытаний балок и пластин, содержащее основание, имеющее центральный проем и опорные элементы для установки испытуемого иэделия, установленную на основании камеру импульсного давления, эластичную мембрану для передачи давления.на испытуемое изделие, защемленную по контуру между основанием и камерой импульсного давления, снабжено установленным в проеме основания съемным вкладышем, внутренняя поверхность которого слу. жит для прилегания к ней свободных краев испытуемого изделия,вкладьпп выполнен с буртиком для зажима...

Номер патента: 1084639

Опубликовано: 07.04.1984

Авторы: Рачков, Эльгард

МПК: G01M 7/00

Метки: звукоприемника, крепления, узел, цилиндрического

...втулки и прилега 1 ощей к ней стенки трубки, а следовательно, и пьезоэлемента, 20Цель изобретения - повышение точности измерения путем исключения деформаций звукоприемника.Поставленная. цель достигается тем, что узел крепления цилиндричес кого звукоприемника при измерении его осевой виброчувствительности на вибростоле, содержащий втулку, размещенную в среднем сечении звукоприемника, и два свинчнвающихся стержня, З 0 размещенных с обеих сторон втулки, снабжен закрепляемой на вибростоле ее средним сечением рамой, про" дольная ось которой перпендикулярна поверхности вибростола, стержни жестко прикреплены к противолежащим вдоль продольной оси сторонамМ рамы, а продольная жесткость рамыФ выбрана большей продольной жесткости стержней.40На...

Номер патента: 1084640

Опубликовано: 07.04.1984

Авторы: Куприянов, Овчаренко, Осипов

МПК: G01M 7/00

Метки: вибростенд

...сателлитами и подвижным в осевом направлении центральным коле- ЗО сом, связь его с вибростолом осуществлена посредством шариковой винтовой передачи, гайка которой закреплена на корпусе, а винт соединен с центральным колесом и через упорный подшипник с вибростолом,Использование в сочетании дебалансного вибровозбудителя в виде планетарного механизма с неурав-. новешенными сателлитами, создающего угловую вибрацию, с винтовой передачей, преобразующей угловую вибрацию впрямолинейную вибрацию вибростола, увеличивает развивае мое усилие в сравнении с дебалансным вибровозбудителем направленного действия тех же габаритов, Выполнение винтовой передачи шариковой необходимо из условия минимизации зазоров, наличие которых в цепи...

Номер патента: 1084641

Опубликовано: 07.04.1984

Авторы: Дрягин, Кабанов, Никитин, Шишкин

МПК: G01M 7/00

Метки: вибрационное, резонансное

...частоты в процессе работы устройства.Поставленная цель достигается : тем, что резонансное вибрационное устройство, содержащее основание, 0846412 30 О 15 20 25 35 40 45 50 55 возбудитель колебаний связанный с его подвижной частью стол для установки вибрируемого объекта и резонатор, выполненный в виде связанных в центре масс через упругие полуоси с основанием полых стержней, расположенных параллельно оси вибрации возбудителя колебаний и соединенных со столом упругими перемычками, и двух передвижных грузов, размещенных в каждом из стержней:симметрично центру его масс, снабжено пневматической системой вывешивания грузов, включающей для каждого груза две расположенные у торцов груза пневмокамеры, которые соединены между собой и...

Номер патента: 1084642

Опубликовано: 07.04.1984

Авторы: Медведев, Савхалов

МПК: G01M 13/00

Метки: валов, испытаний, продольно-подвижных, соединений, стенд, трение

...стендаявляются сложность процесса испытания из-за использования сравнительного метода измерения сопротивленияпродольному перемещению испытуемыхвалов и иэ-за сложности определенияэталонного сопротивления продольному перемещению дополнительногосоединения валов, что приводит к 42увеличению времени определения результатов испытаний.Цель изобретения - ускорение процесса испытаний путем прямого измерения сопротивления продольному перемещению вала испытываемого соединения при заданном крутящеммоменте.Укаэанная цель достигается тем, что стенд для испытаний на трение продольно-подвижных соединений валов, содержащий регулируемый привод, установленный на основании и связанный с элементами для крепления одного из валов испытываемого...

Номер патента: 1084643

Опубликовано: 07.04.1984

Авторы: Лозовик, Марутян, Петухов, Семенко, Скорынин, Удовидчик

МПК: G01M 13/02

Метки: испытания, карданных, передач, стенд

...связанный с ним кривошипно-шатунный механизм, состоящий из параллельных валов 13 и 14 с кривошипами 15 и 16 равного радиуса 2, соединенных шатуном 17, и контрольно-измерительную аппаратуру, состоящую из преобразователей 18 и 19 частот и преобразователя 20 крутящего момента.10846 30 40 зГидроцилиндры 7 и 8 устройствадля, нагружения передач крутящиммоментом соединены с муфтами 1 и 2соответственно через упругие элементы 9, 10 и рамки 21, 22. Устройство1 для моделирования крутильных колебаний связано с муфтами 2 черезрамку 22, Гидроцилиндры 7 и 8 включены параллельно и соединены черездроссели 23 с гидросистемой,состоя ощей из гидростанции 24 и блока 25управления.,Промежуточный вал 26 установленв шатуне 17 с возможностью поворотан...

Номер патента: 1084644

Опубликовано: 07.04.1984

Авторы: Ивандаев, Нигматулин

МПК: G01M 15/00

Метки: внутреннего, двигателя, карбюраторного, оценки, сгорания, состояния, технического

...капель жидкой Фазы в двухфазном потоке и по величине отклонения концентрации и диаметра капель от эталонных определяют техническое состояние двигателя 11 .Реализация известных способов затруднительна, так как связана с получением информации о концентрации и диаметре капель в двухфазном потоке путем непосредственных измерений. Проведение таких измерений трудоемко и не всегда возможно так как вмешательство извне влияет на состояние двухфазного потока и может привести к изменению измеряемых параметров. Таким образом, испольэовать известные способы для дценки, технического состояния карбюраторного ДВС практически не представляется возможным из-за большой сложности и трудоемкости измерений,Цель изобретения - сокращение...

Номер патента: 1084645

Опубликовано: 07.04.1984

Автор: Островский

МПК: G01M 15/00

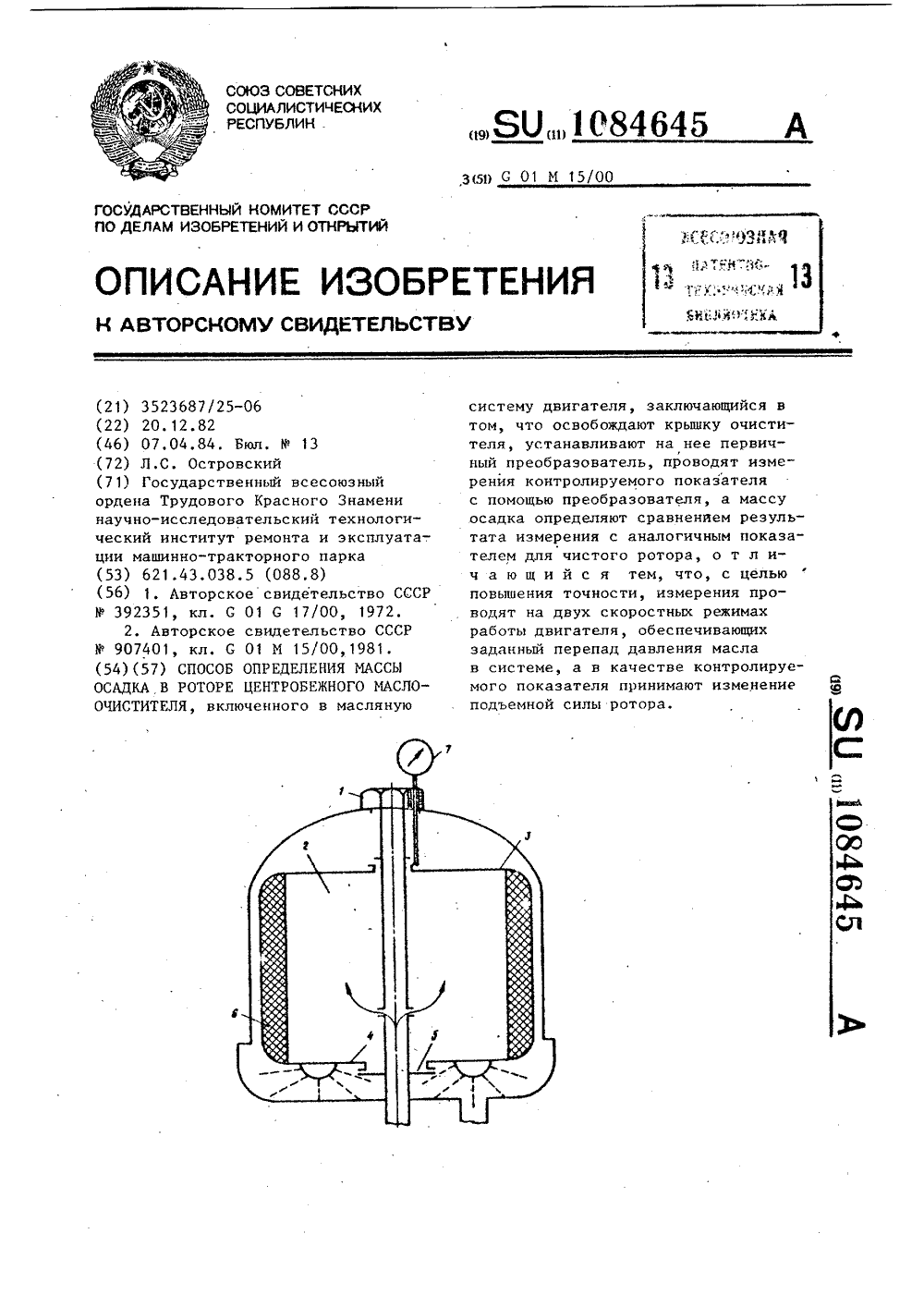

Метки: маслоочистителя, массы, осадка, роторе, центробежного

...частях остается определенное количество моторного масла,оцениваемого как осадок при наклонном расположении оси ротора учитывается . 55 только вертикальная его составляющая (часть веса, действующая на опорные поверхности оси - горизон 645 2тальная составляющая веса. - не учитывается при взвешивании), возрастание силы трения в подшипникахось ротора-ротор по мере вытеканияна него масла при неработающем двигателе, что искажает результатыизмерения.Цель изобретения - повышениеточности определения массы осадкав роторе центробежного маслоочистителя двигателя внутреннего сгорания, включенного в масляную систему.Указанная цель достигается тем,что согласно способу определениямассы осадка в роторе центробежногомаслоочистителя, включенного...

Номер патента: 1084646

Опубликовано: 07.04.1984

Автор: Егоров

МПК: G01M 15/00

Метки: газового, надежности, оценки, стыка, экспериментальной

...того, позависимости (2) может быть вычислена величина жесткости С гол и нагол 1мечены конструктивные мероприятияпо ее изменению в случае необходимости.Однако известный способ характеризуется низкой точностью определения жесткости вследствие зависимости ее от коэффициента трения К. ЗОВеличина К для шпилек одногодвигателя может меняться в диапазоне 0,08-0,14 или в диапазоне 0,130,2 (т.е. К изменяется на 5570 ). Конкретная величина К можетбыть определена лишь экспериментально, что невозможно осуществить безспециального оборудования.Таким образом, использование известного способа сопровождаетсябольшими погрешностями, величинакоторых (при указанном вьппе разбросе величин К ) может достигать55-70%.Цель изобретения - повышение точности...
