G01M — Проверка статической и динамической балансировки машин или конструкций; испытания различных конструкций или устройств, не отнесенные к другим подклассам

Номер патента: 1010485

Опубликовано: 07.04.1983

Авторы: Малыгин, Политаев, Радченко

МПК: G01M 1/22

Метки: балансировочному, измерительное, станку

...амплитудных модулятора, сумматор, связанный с выходами 60 амплитудных модуляторов, индикатор дисбаланса,и газометр, соединенные с выходом сумматора, генератор ортогональных сигналов несущей частоты, подключенный к входам амплитудных 65 модуляторов, и блок Формирования ортогонального опорного сигнала, снабжено двумя аналоговыми запоминающими блоками, подключенными к выходам первого и второго Фазовых детекторов и вторым входам амплитудных модуляторов, а блок формирования ортогонального опорного сигнала выполнен в виде связанного с генератором ортогональных сигналов датчика Фазы и двух, связанных между соббй, с датчи ком Фазы, Фазометром и генератором, третьего и четвертого фазовых детекторов, выходы которых соединены с входами первого и...

Номер патента: 1010486

Опубликовано: 07.04.1983

Авторы: Алиев, Курляндский, Уркумбаев

МПК: G01M 13/02

Метки: динамических, зубчатых, зубьев, испытаний, колес, нагрузках, стенд

...воэможностью перемещения в отверстии неподвижной втулки 14 и на неподвижном шлицевом валике 17, закрепленных на верхней опоре 3 и служащих ему направляющими. На толкателе 15 закреплена ось 18 со свободно вращающимся роликом 19, имеющим сферическую форму обода. Ролик 19 контактирует с профильной поверхностью кулачка 16, закрепленного на расположенном в подшипниках верхней опоры 3 валу 20. На рычаге 7 закреплен передвижной кронштейн 21, шарнирно соединенный с ползуном., например втулкой 22, кривошипно-ползунного механизма, включающего, кроме того, шатуны 23 и кривошипный вал 24, Между торцом втулки 22 и закрепленным на шатуне 23 подвижным упором 25 установлена пружина 26.1 атун 23 Закреплен на обойме 27, расположенной в подшипниках на...

Номер патента: 1010487

Опубликовано: 07.04.1983

Авторы: Бондаренко, Дубиняк, Нагорняк

МПК: G01M 13/02

Метки: вращательного, движения, испытания, нагружатель, передач, стендам, центробежный

...связан сдвумя рычагами 1,Недостаток нагружателя заключает, ся в сложности конструкции, в томчисле и в наличии лишних связей меж О,ду центробежными грузами и полумуф, тами.Целью изобретения является упрощение конструкции.Указанная цель достигается тем, 25что в центробежном нагружателе кстендам для испытания передач вращательного движения, содержащем предназначенные для установки на соединяегих валах стенда две полумуйты,рычаги и грузы, каждый рычаг выполнендвуплечим, одно плечо которого связано с грузом, другое - шарнирно с од. ной из полумуфт, а ось вращения рычага размещена на другой полумуфте.На чертеже схематично изображеннагружатель.Центробежный. нагружатель содержиполумуфту 1, устанавливаемую на свободном конце вала 2 стенда,...

Номер патента: 1010488

Опубликовано: 07.04.1983

Авторы: Дамбуев, Жидяев, Мурашев

МПК: G01M 13/02

Метки: волновых, испытания, передач, стенд

...45связан с корпусом. передач является редуктором 8, другая - мультипликатором 9, гибкие колеса 10 и 11 которых связаны внешним зубчатым зацеплением с подвижным двухвенцовым зубчатым колесом 12, имитирующим жесткие колеса испытуемых передач, установленным на подшипниках 13 и 14 качения, а внутренним зацеплением - с зубчатыми муфтами 15 и 16, связанными посредством тензотяг 17 и 18 с корпусом 19 стенда. На приводных полых валах 20 и 21 редуктора 8 и мультипликатора 9 установлены с помощью эксцентричных втулок 22 и 23 дисковые генераторы 24 и 25 волн. Приводные полые валы 20 и 21 соединены с торсионным валом 26 муфтой 5 и нагружателем 7, и на них установлены токосъемники 27 и 28, связанные через контактные пластины 29 и электропривод 30 с...

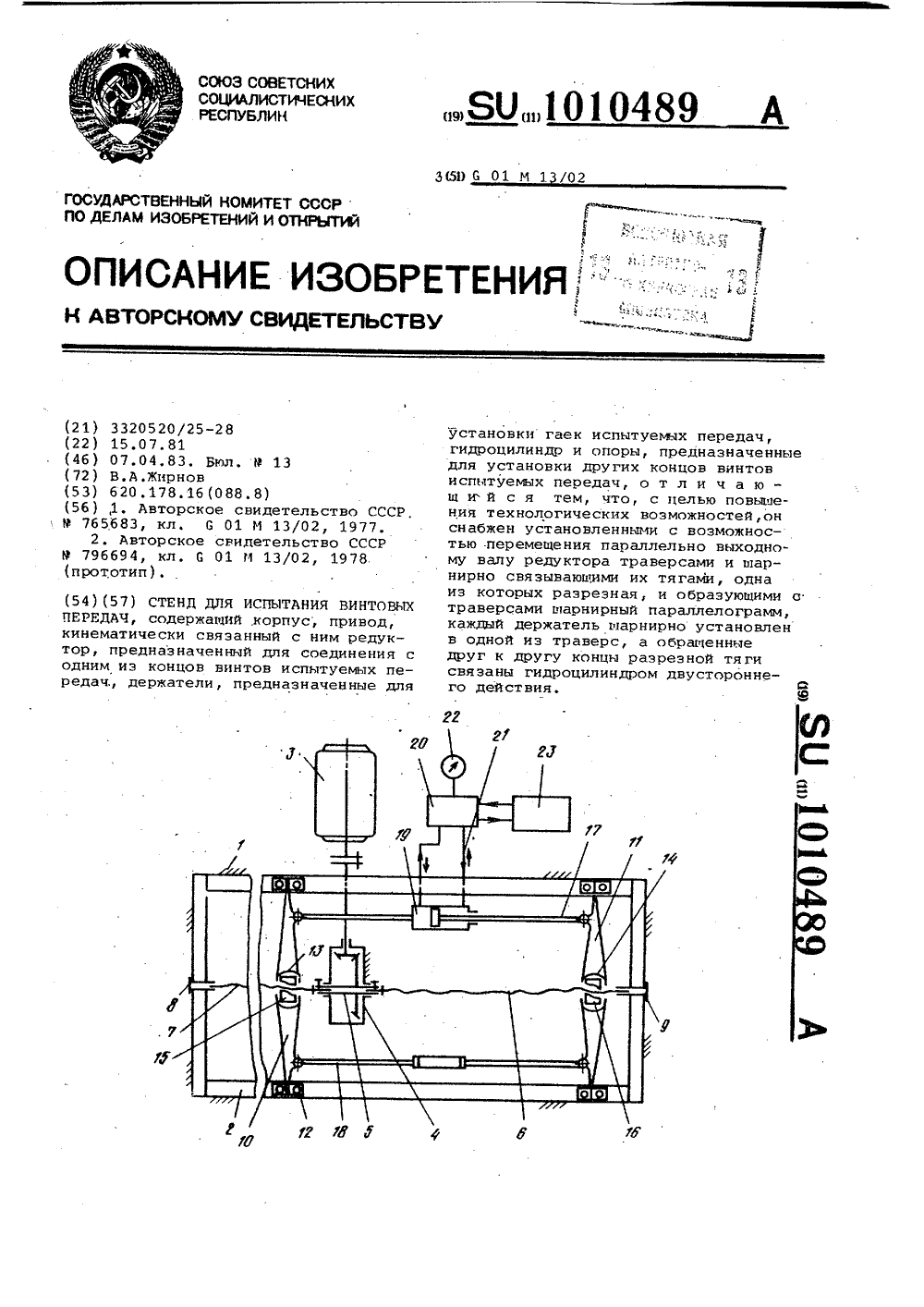

Номер патента: 1010489

Опубликовано: 07.04.1983

Автор: Жирнов

МПК: G01M 13/02

Метки: винтовых, испытания, передач, стенд

...из-эа возникновения динамических ударов при реверсе вращения.Целью изобретения является повышение технологических возможностей. 60Указанная цель достигается тем, что стенд для испытания винтовых передач, содержащий корпус привод, кинематически связанный с ним редуктор, предназначенный для соединени с одним из концов винтов испытуемых передач, держатели, предназначенные для установки гаек испытуемых передач, гидроцилиндр и опоры, предназначенные для установки других концов винтов испытуемых передач, снабжен установленными с воэможностью перемещения параллельно выходному валу редуктора траверсами и шарнирно связывающими их тягами, одна иэ которых разрезная, образующими с траверсами шарнирный параллелограмм, каждый дер. жатель шарнирно...

Номер патента: 1010490

Опубликовано: 07.04.1983

Авторы: Вензель, Кошман, Лавровский, Островерхов, Шапочкин

МПК: G01M 13/02

Метки: выносливость, зубчатых, испытания, колес

...цель достигается тем, ,что согласно способу испытания зубчатых колес на выносливость, заключающемуся в том, что испытуемое колесо вводят в зацепление с нагружающим колесом, прикладывают к последнему постоянный крутяций момент и оценивают состояние зубьев испытуемого колеса по одному из контролируемых параметров, прикладывают к нагружающему колесу дополнительный крутящий момент, возрастающий пропорционально углу поворота испытуемогоколеса и с периодом, равным одномуобороту, и по достижении максимально нагруженным зубом испытуемогоколеса предельного значения контролируемого параметра сокращают периоддействия дополнительного крутящегомомента на время, соответствующеенахождению указанного зуба в зацеплении, а испытание продолжают до...

Номер патента: 1010491

Опубликовано: 07.04.1983

Авторы: Козлов, Кузнецов, Лившиц, Перлов, Удовидчик

МПК: G01M 13/02

Метки: испытания, карданных, передач, стенд

...и осевое перемещение ветвей 4 и 5 карданных передач, устройство для нагружения карданных шар- . ниров 4 и 5 крутящим моментом, выполненное в виде гидроцилиндров 10 и 11 двухстороннего действия с двухсторонним штоком, связанным шарнирно со штангой 12, и 1 Меющей на концах упоры 13 и 14 и проходящей через отверстие в оси 15, установленной на концах рычагов 16 и 17 каждой из компенсационных муфт 6 и 7, выполненных в виде втулок. Между упорами 13 и 14 и осями 15 каждого нагружателя установлены упругие элементы в виде пружин 18 и 19 сжатия. Устройство для моделирования крутильных колебаний выполнено в виде кривошипно-шатунного механизма 20 с привбдом 21. Контрольно-измерительная аппаратура состоит из преобразователей.22 и 23 частот,...

Номер патента: 1010492

Опубликовано: 07.04.1983

Авторы: Полуян, Шоломко

МПК: G01M 13/04

Метки: испытания, качения, подшипников, стенд

...с газом или.жидкостью 1 .Недостатком известного стендаявляется использование в нем длясоздания радиальной и осевой нагрузок на испытуемый подшипник двух отдельных узлов нагружения, что усложняет коиструкцию пневмогидросхемы стенда, а такхе эксплуатацию.Целью изобретения является упрощение конструкции пневмогидросхемыстенда и эксплуатации, а также повышение надежности,Укаэанная цель достигается тем,что в стенде для испытания подшипников качения, содержащем .корпус, размещенный в нем на подшипниках приводной вал, узел радиального нагружения, выполненный в виде охватывающей вал камеры высокого давленияс цилиндрической внутренней поверхностью, и узел осевого нагрухения,участок вала, охватываемый камерой высокого давления, выполнен в...

Номер патента: 1010493

Опубликовано: 07.04.1983

Авторы: Добрынин, Клюжев, Кокорев, Короткевич, Кузьмин, Любичева, Юренев

МПК: G01M 17/00

Метки: испытания, кузова, опор, подвижного, состава, стенд

...обеспечивающая колебательные движения предлагаемого стенда, на фиг, 2 ; поворотная консоль, блок вертикального нагружения, стол с закрепленной на нем опорой и его привод, 45Стенд содержит стол 1, опирающийся в вертикальной плоскости на ролики 2, установленные на станине 3, закрепленной на фундаментных балках. Кроме того, сто опирается на ролики в горизонтальной плоскости не показаны). На столе 1 закреплена испытываемая опора 4, которая верхней своей частью крепится к штоку 5 поршня 6 цилиндра 7 блока вертикального нагружения, встроенного в поворотную консоль 8, соединенную со стойкой 9 посредством оси 10 и подшипников 11. На стойке 9 просверлен ряд отверстий для изменения высоты расположения поворотной консоли 8 в зависимости от размеров...

Номер патента: 1010494

Опубликовано: 07.04.1983

Авторы: Гогайзель, Коваленко

МПК: B60C 23/00, G01M 17/007

Метки: автомобиля, свойств, эксплуатационных

...экспериментальных ис" следований свидетельствуют о доста.точности такого диапазона изменения внутреннего давления воздуха в ши.нах для выравнивания продольных сил сопротивления качению правых и левых колес автомобиля. Добиваясь симметричности продольных сил действующих в контактахколес с опорной поверхностью,предотвращают возникновение разворачивающего момента и увода колес,что приводит к снижению сопротивления качению, а следовательно, ирасходу топлива.Это связано с тем, что коэффициент сопротивления качению колеса,10 катящегося с углом увода, большекоэффициента сопротивления качениюколеса, катящегося без увода. Поэтому предотвращение увода снижаетсопротивление качению автомобиля,15 являющегося суммой сопротивленийкачению...

Номер патента: 1010495

Опубликовано: 07.04.1983

Автор: Сковородин

МПК: G01M 17/007

Метки: гусеничных, испытания, катков, машин, опорных

...катки.Целью изобретения является расширение функциональных возможностей и приближение условий к эксплуатационным режимам.Эта цель достигаетсятем, что в устройстве для испытаний опорных катков гусеничных машин, содержащем раму с установленным на ней на под-. шипниках приводным барабаном и радиальный нагружающий механизм испытуемых катков, барабан установлен 40 с возможностью изменения углового положения по отношению к осям испытуемых катков, нагружающий механизм с испытуемыми катками размещен внутри барабана, а между взаимодействую щими поверхностями барабана и испытуемых катков установлена гусеничная лента, закрепленная на внутренней поверхности барабана.50На фиг. 1 показано предлагаемое устройство, общий вид, на фиг. 2 то.же, разрез...

Номер патента: 1012061

Опубликовано: 15.04.1983

Авторы: Еськов, Животов, Петрушевский, Соколов

МПК: G01M 1/38

Метки: балансировочное

...электроклапанами, электрическисвязанными с поршнем гидроцилиндраи размещенными на трубопроводах,соединяющих входы распределительной 50камеры с резервуарами,поршнем 9, электрически связаннымпосредством контактов 10 и 11 сэлектроклапанами 7, дополнительныетрубопроводы, сообщающие распределительную камеру 1 с гидроцилиндром8, дополнительные трубопроводы 13с жиклерами 14, попарно соединяющиедиаметрально расположенные резервуары 3 с выходом распределительнойкамеры 1, установленной соосно сбалансируемым ротором 15, В распределительной камере размещен плавающий золотник 16 в виде шара.Балансировочное устройство работает следующим образом,Ротор 15, подвешенный на упругихрастяжках 17, приводится во вращение, например, со...

Номер патента: 1012062

Опубликовано: 15.04.1983

Автор: Черепанов

МПК: G01M 3/08

Метки: высокого, герметичность, давления, испытания, стенд, трубопроводов

...фильтра 32, напорного золотника 33, распределителя 84 и - с предохрани" тельной гидроарматурой в виде последовательно установленных за распределителем 34 регуляторов 35 и 36Регулятор 35 через распределитель 37 и реле 38 давления соединен с мультипликаторами 39, и распредели тель 34 через регулятор 36 также соединен с мультипликаторами 39 и гид- роаккумулятором 40. Мультипликаторы 39, имеют надплунжерную полость 41 и иодплунжерную полость 42. Надплунжерная полость,41 мультипликатора 39посредством трубопровода 43 соединена с цилиндрамИ-гидрозажнмами 1 Ь неподвижного коллектора 15. а трубопрое воде 43 установлена система контроля ,в виде электроконтактных манометров 44. 5Цилиндр-гидрозажим 16 неподвижного коллектора 15 содержит гильзу 45,...

Номер патента: 1012063

Опубликовано: 15.04.1983

Авторы: Лимонов, Мурашов, Цвилев, Штягин

МПК: G01M 3/26

Метки: герметичности, емкостей

...13 .камеры пневмоусилителя 12 связанымежду собой жестким звеном 14, вр направляющих втулках 15 которогоустановлен шток 16, также снабженный пружинньм элементом 17, препятствующим его самопроизвольнымперемещениям. Перед одним из торцов штока 16 установлен регулируемый упор 18, на другом - закреплена заслонка 19, которая образуетэлемент сопло-заслонкаф с торцом сопла 20 индикатора или команд.ного устройства, например ротаметра 21.Сильфоны 2 и 3 чувствительногоэлеме.та присоединяются,к испытуемой емкости 22 через клапаны, 23 и24 соответственно, а также дроссель25 и клапан 26.Устройство работает следующимобразом.40 Открывают клапаны 26 и 24, заполняют воздухом сильфон 3,вследствие чего жесткое звено,перемещается влево (по...

Номер патента: 1012064

Опубликовано: 15.04.1983

Автор: Крапивин

МПК: G01M 7/00

Метки: вибровозбудителем

...к выходувибровозбудителя, а также интегрирующий усилитель, подключенный междувыходом блока сравнения и вторымвходом усилителя мощности, датчикперемещения подвижного элемента вибровозбудителя, подключенный черезблок дифференцирования ко второмувходу блока сравнения, и аадающийгенератор с подключенным к его входам первым и вторым выходами блокауправления, снабжено квадратором,первым и вторым блоками перемноженияи суммирующим блоком, причем входквадратора подключен к первому выходу блока управления, а выход черезпервый блок перемножения подключенк первому входу суммирующего усилителя, ко второму входу которогоподключен выход второго блока перемножения, входы которого подключенысоответственно к первому выходу блока управления и второму...

Номер патента: 1012065

Опубликовано: 15.04.1983

Авторы: Андреев, Дубовик, Кучеренко, Павленко

МПК: G01M 7/08, G01N 3/317

Метки: импульсного, нагружения, объекта

...2 .Недостаток этого устройства заключается в том, что оно не обеспечивает равномерное нагружение объектов, имеющих сложную форму, например оболочек и пластин, так как область контакта подвижной ветви 0 -образного элемента и объекта изменяется в процессе нагружения.40Целью изобретения является расширение Функциональных воэможностей за счет обеспечения равномерного нагружения объектов сложной Формы,Поставленная цель достигается тем,45 что в устройстве для импульсного наг ружения объекта, содержащем основание, установленный на нем Ц,-образный электропроводящий элемент, верхняя ветвь которого служит для уста новки испытуемого объекта, и соединенный с ветвями О -образного электропроводящего элемента источник импульсного тока, верхняя...

Номер патента: 1012066

Опубликовано: 15.04.1983

Авторы: Белов, Донченко, Исаев, Лизунов, Морозов, Радзиван, Репин

МПК: G01M 13/00

Метки: внутреннего, двигателя, исследования, поршня, сгорания, состояния, стенд, теплонапряженного

...ламп. При этомучитывая тепловую инерционность сталь"З Стенд снабжен блоком управления, ного диска ламп при выключении, а связанным с пневмоцилиндром. ,также время выхода ламп на стацио- На фиг.1 изображен предлагаемый нарный режим после включения на та- стенд, общий вид; на фиг.2 - кривые ком стенде невозможно получить необ- изменения температуры нагрева и.охходимые скорости изменения темпера- З 5 лаждения поршней по времени при рез" тур поршня при имитации резкого сбро- ко меняющемся режиме (максимальная са нагрузки. Проведение на укаэанном мощность - сброс нагрузки - макси- стенде исследований по сравнитель- мальная мощность), причем кривая 1 ной оценке поршней на термоцикличес- показывает изменение температуры кую стойкость...

Номер патента: 1012067

Опубликовано: 15.04.1983

Авторы: Безруков, Дороган, Карманов, Лопатин, Селивановский

МПК: G01M 13/02

Метки: замкнутого, контура, нагружатель, стендам

...валы.Целью изобретения является расши рение технологических воэможностей нагружателя.указанная цель достигается тем, что в нагружателе к стендам замкнутого контура, содержащем выходные валы, многоступенчатый самотормозящийся планетарный редуктор, водило последней ступени которого соединено с одним иэ выходных валов, централь ные колеса с внутренними зубьямис другим. валом, одноступенчатую планетарную передачу, водило которой соединено с центральными колесами, с внутренними зубьями редуктора, и 65 имеющие взаимную блокировку тормозные барабаны, один иэ которых связан с центральными колесами с внешними зубьями передачи и первой ступени редуктора, другой - с центральным колесом с внутренними зубьями передачи, каждый из тормозных барабанов...

Номер патента: 1012068

Опубликовано: 15.04.1983

Авторы: Голованов, Карминский, Магнитский, Чешков

МПК: G01M 15/00

Метки: внутреннего, двигателя, кривой, регистрации, сгорания, тепловыделения, цилиндре

...в цилиндре ного механизма изменение объема цидвигателя внутреннего сгорания, со- линдра связано с узлом поворота кридержащее датчик давления, усилитель, 49 вошипа уРавнениемивФфеРениноующую иепочну, верную нР .А )вторую перемножающие схемы, первый 2и второй резисторы, осциллограф и где Г - площадь поршня;функциональный генератор сигналов В - радиус кривошипа;положения поршня, причем осциллог- отношение радиуса кривошипараф связан параллельно с первой пе" к длине шатуна.ремножающей схемой через первый ре- Объем цилиндра при данном углезистор и с второй перемножающей схе- поворота кривошипа описывается уравмой через второй резистор, датчикнениемчерез усилитель подключен к первой / Л . 2перемножающей схеме непосредственно...

Номер патента: 1012070

Опубликовано: 15.04.1983

Авторы: Вдовин, Нохрин

МПК: G01M 15/00

Метки: газотурбинного, двигателя, коллектор, расхода, стенд, топлива

...1 изображена гидравличес" кая схема стенда; на фиг.2 - схема одного из вариантов соединения сливных патрубков, пеногасителей и мерных емкостей; на фиг.3 - сечение А-А на фиг.2.Стенд содержит систему 1 стабилизированной подачи топлива в коллектор 55 2 с форсунками (не показаны) и расположенные соосно им пеногасители 3 и 4, сообщенные сливными патрубками 5 и 6 с мерными емкостями 7 и 8,Нижние срезы 9 пеногасителей 3 Ь 0 и 4 и верхние края 10 емкостей 7 и 8 расположены в параллельных плоскостях. Сливные патрубки 5 и 6 имеют одинаковую длину 1 , равную расстоянию от наиболее удаленной от оси 11 Ь 5 коллектора 2 емкости 7 до ближайшего к ней пеногасителя 3.Система 1 подачи топлива содержит резервуар 12 с рабочей жидкостью, трубопровод 13,...

Номер патента: 1012071

Опубликовано: 15.04.1983

Авторы: Гоманков, Сапожников, Суворов

МПК: G01M 15/00

Метки: агрегата, бытового, испытаний, проведения, холодильника, холодильного, электрических

...работоспособность испытуемого агрегата.При включении устройства передиспытаниями в сеть триггер 12 режимаустанавливается в единичное состояние, при этом по сигналу с его выхода коммутатор 7 испытательных напряжений нагружает источники 1, 2 и 3испытательных напряжений на блок 11эталонных нагрузок, а блок 9 контроля.последовательно - по состояниям навыходе дешифратора 16 - проверяетметрологические параметры устройстваи в случае соответствия их уставочным значениям сбрасывает триггер 12режима, после чего устройство переходит собственно в режим проведенияэлектрических испытаний холодильногоагрегата, Таким образом, осуществляется самоконтроль метрологическиххарактеристик устройства.Введенные элементы и связи обеспечивают снижение времени...

Номер патента: 1012072

Опубликовано: 15.04.1983

Автор: Филин

МПК: G01M 17/007

Метки: испытания, средств, стенд, транспортных

...средств; на фиг. 2 - вариант установки электрической машины в балансирном исполнении и ее взаимосвязь с датчиком; на фиг. 3 - электрическая машина во взаимосвязи с датчиком магнитного потока, установленным ввоздушном зазоре между статороми якорем, и датчиком тока якоря на Фиг. 4 - электрическая машина во взаимосвязи с датчиком тока якоряСтенд, на котором установлен автомобиль 1, содержит беговые барабаны 2, соединенные через датчик 3 крутящего момента и редуктор 4 с электрической машиной 5 постоянного тока независимого возбуждения. Машина 5 имеет пристроенный тахогенератор 6, кбторый через усилитель 7, и блок 8 возведения в квадрат связан с сумматором 9. Со входом сумматора 9 соединен источник 10 регулируемого напряжения.Электрическая...

Номер патента: 1012073

Опубликовано: 15.04.1983

Авторы: Георгиевский, Журин, Козырев, Котов, Поликер

МПК: A01B 69/04, G01M 17/007

Метки: вождения, испытаниях, полигоне, средства, транспортного

...транспортва является низкая точность воспро- ное средство 4 устанавливается на изведения эксплуатационных нагруэоч полигоне 1 относительно направляющей ,ных режимов, так как в нем не осу таким образом, чтобы продольные ществляется нагружение рулевого меха- оси вращения роликов 10 и 11 былиниэма транспортного средства. расположены под направляющей,а ру".Цель изобретения - повышение точ- левое колесо 15 - в среднем йейт,ности .воспроизведения эксплуатацион-ральном положении.ных нагрузочных режимов. При движении транспортное средстЭта цель достигается тем, что во 4 посредством телескопической устРойство снабжено телескопическод тяги толкает перед собой .тележку 3. тягой с упорами, концы которой пос- Из-эа наличия люФтов в рулевом...

Номер патента: 1013412

Опубликовано: 23.04.1983

Авторы: Гусев, Клочко, Рыгалин

МПК: G01M 7/00

Метки: вибростенд

...стержнем, размещенным цаплатформе вибровозбудителя, и демодуля.тором, подключенным к выходу согласую.1 цсго усилителя, пьезодатчик размещен набоковой поверхности стержня, а опорныйвход модулятора соединен с синхррнизи.рующим выходом демодулятора.Кроме того, стержень размещен с зазорояз выходном сопле и выполнен с профили.ро ванным наконечником, обеспечивающим 25 30 35 40 45 50 55 эаданньфй диапазон частоты возбуждецц-.стержня.На чертеже приведена структурная схема вибростенда,Вибростенд содержит последовательно соединенные генератор 1, усилитель 2 мощ. ности и вибровоэбудитель 3 с платформой4 и пьезодатчик 5. К выходу датчика 5подключен согласующий усилитель 6, после довательно соединенные импульсный пневма тичсский генератор 7 и...

Номер патента: 1013782

Опубликовано: 23.04.1983

Авторы: Иванов, Наследов

МПК: G01M 1/10

Метки: инерции, моментов

...иэделия 4 относительно оси, совпадающей с осью вращения оправки 3, определяется поформулесто4 Лгде С - крутильная жесткость упругого элемента б,Т - период свободных колебаний, Эе- собственный момент инерциивращающихся корпуса 2 и оправки,3,Изобретение относится к измерительной технике и может быть использовано в машиностроении и приборостроении для определения моментовинерции различных изделий,Известно устройство для определе- ,5ния момента инерции изделий, содержащее основание, закрепленный на немцилиндрический корпус, оправку дпякрепления изделия и упругий элементв виде трубы, один конец которой закреплен на оправке, а другой на корпусе 11.Недостатком устройства являетсянизкая точность определения моментов инерции, обусловленная тем,...

Номер патента: 1013783

Опубликовано: 23.04.1983

Автор: Котлярский

МПК: G01M 1/12

Метки: дисбаланса

...установлена с воэможностью окружного и радиального перемещений и выполнена с встречными коническими наружными поверхностями, одна иэ которых взаимодействует с конической поверхностью первой втулки, а другая выполнена с лыской, соответствующей окну корпуса, и взаимодействует с его конической поверхностью.На фиг.1 изображено устройство для определения дисбаланса, общий вид.; на фиг.2 - сечение А-А на фиг.1; на фиг.3 - вид Б на фиг,1.Устройство содержит корпус 1, валик 2, установленный на подшипниках 3 корпуса 1, отсчетный механизм, размещенный в корпусе и выполненный в виде диска 4 со шкалой 5 и противовесом 6 мерного груза 7 связанного с диском 4 посредством стакана 8, закрепленного на валике 2 и стрелки 9, закрепленной на торце...

Номер патента: 1013784

Опубликовано: 23.04.1983

Авторы: Гришин, Милюшин

МПК: G01M 1/32

Метки: балансировки, роторов

...изобретения - повышение производительности балансировки.Поставленная цель достигаетсятем, что согласно способу балансировки роторов, заключающемуся в том,что на плоскость коррекции ротора ус танавливаыт две корректирующие массыс одинаковыми заданными дисбалансами, производят первый пуск ротора,измеряют фазу его вибрации от собственного дисбаланса, останавливают 65 ротор, изменяют положение одной иэ корректирующих масс, производят второй пуск ротора, измеряют фазу результирующего дисбаланса от суммарно. го дисбаланса корректирующих масс и собственного дисбаланса ротора после чего производят корректировку положений корректирующих масс путем размещения корректирующих масс относительно собственного дисбаланса ротора, перед первым...

Номер патента: 1013785

Опубликовано: 23.04.1983

Авторы: Кафтанатьев, Мешков

МПК: G01M 1/36, G01P 15/00

Метки: балансировочный, элемент

...элементе, содержащем основание, консольно закрепленные упругие пластины с грузами на свободных концах и связанные с ними поджимные винты, пластины выполнены изогнутыми в сторону поджимных винтов, а основание снабжено упорной плоскостью для пластин.На фиг.1 изображен балансировоч-. ный элемент, вид сбоку; на фир.2 то же, вид оверху.На основании 1, являющемся подвижной частью балансируемого пРибора, 35 например акселерометра, равномерно закреплены упругие, предварительно изогнутые пластины 2 с грузами 3 на свободных концах. Число пластин должно быть не менее трех. 40На этом же основании установлены прижимные винты 4, оси которых параллельны оси балансировочного элемента. Пластины 2 в исходном состоянииизогнуты в сторону прижимных...

Номер патента: 1013786

Опубликовано: 23.04.1983

Автор: Купряшов

МПК: G01M 1/38

Метки: автоматической, балансировки, вращения, тел

...валу тела вращения, установленныев обойме опоры с размещенными наних кольцевыми корректирующими массами, упругие элементы, установленныена обойме, и кольцевые фиксаторы,закрепленные на упругих элементахи Фрикционно связанные с корректи 55 местить. корректирующие массы устройства в одной плоскости коррекции,что приводит к повиаению точности балансировки. рующими,массами, на одном торце обоймы, выполнены два паза, в которых установлены опоры, а статоры коаксиально размещены со стороны пазов обоймы,На чертеже представлено предлагаемое устройство, общий вид.Устройство для автоматическойбалансировки тел вращения содержитоснование 1 и закрепленные на нем10 два статора 2 и 3,. обойму 4, располагаемую на валу 5 тела...

Номер патента: 1013787

Опубликовано: 23.04.1983

Автор: Купряшов

МПК: G01M 1/38

Метки: балансировки, роторов

...пазом на торце,в котором размещены корректирующиемассы, фиксаторов положения корректирующих масс и статора, закрепленного на основании, каждая корректирующая масса выполнена в виде втулки с ребордами и установленнымв ней сепаратором с телами каченияв пазу обоймы выполнена кольцевая 65 выточка, на которой установленавтулка с ребордами,а фиксатор положения корректирующей массы выполнен в виде магнита, размещенноговнутри сепаратора.На фиг.1 приведено предлагаемоеустройство. общий вид; на фиг.2сечение А-А на фиг.1.Устройство для балансировки рогора содержит основание 1 и механизмсорректировки, располагаемый на роторе 2 и выполненный в виде обоймы 3иэ магнитного материала с кольцевымпазом 4 на торце 5., в котором размещены...
