G01M 1/36 — путем регулирования положения грузов, вмонтированных в испытуемые объекты

Номер патента: 27479

Опубликовано: 31.08.1932

Автор: Суднишников

МПК: G01M 1/36

Метки: вращающихся, динамической, масс, проверки, статической, уравновешенности

...и динамической уравновешенности вращающихся масс с применением карданной системы.В предлагаемом устройстве одна извходящих в карданную систему рам снабжена опускающейся вниз стрелкой с передвижным по ней грузом и предназначена для приема испытываемой массы,а другая рама снабжена шкалой и опускающимся вниз стержнем с передвижнымпо ней грузом,На чертеже изображено устройство дляповерки статической и динамическойуравновешенности вращающихся массв перспективном виде,Испытываемую массу 1 помещают цапфами 2 на опоры 3, перемещающиесян закрепляемые на раме 4, которая опирается остриями заделанных в нее призм 5на подушки б рамы 7. Таким образом,рама 4 может повертываться относительнорамы 7, при чем это смещение фиксируется стрелкой 8,...

Номер патента: 152999

Опубликовано: 01.01.1963

МПК: B23B 25/00, G01M 1/36

Метки: 152999

...11 управления.152999Генератор 5, создавая вращающееся магнитное поле, в статоре 12 балансировочной головки 1, ведет синхронно с вращением шпинделя 2 короткозамкнутый ротор 13, сцепленный с кольцом 14 электромагнитными фиксаторами 15, При возникновении вибраций, превосходящих по величине определенный предел, сигнал датчика 7 включает электродвигатель б, поворачивающий статор генератора 5, Поворот статора генератора вызывает изменение по фазе переменного тока, которым генератор питает статор 12 балансировочной головки 1, Это приводит к изменению положения результирующего вектора вращающегося магнитного поля в статоре относительно шпинделя 2. При проходе через некоторый минимум вибраций первой стадии балансировки реле 11 выключает...

Номер патента: 177127

Опубликовано: 01.01.1965

Автор: Гурович

МПК: G01C 17/08, G01M 1/12, G01M 1/36 ...

Метки: балансировки, осиподвеса, относительно, поплавков

...и р веса, подчиняющиеся условию ю - удельный вес грузов А1 - средний удельный вес п ка, т. е. удельный вес н сти, в которой прн темп ре 11 предварительно от сирован поплавок по пл сти и дифференту. вес поплавка; расстояние между центрасти и давления.мент устраняют, перемещая пметрично, т. е. на одинаковую177127 иг А тБХ У 10 М 2=ЛЯ Я 2,иг (А ХА-г тБ ХБ21и чину Хв разные стороны до безразличного состояния поплавка. При этом центр давления остается на месте, так как объемы грузов Сг равны, а центр тяжести смещается, так как их веса различны. Безразличное состояние поплавка соответствует совмещению. центра тяжести с центром давления. Смещение центра тяжести может быть подсчитано по формуле где У в объ поплавка.Вторую операцию (см, фиг, 2)...

Номер патента: 185524

Опубликовано: 01.01.1966

Авторы: Несвижский, Шешенин

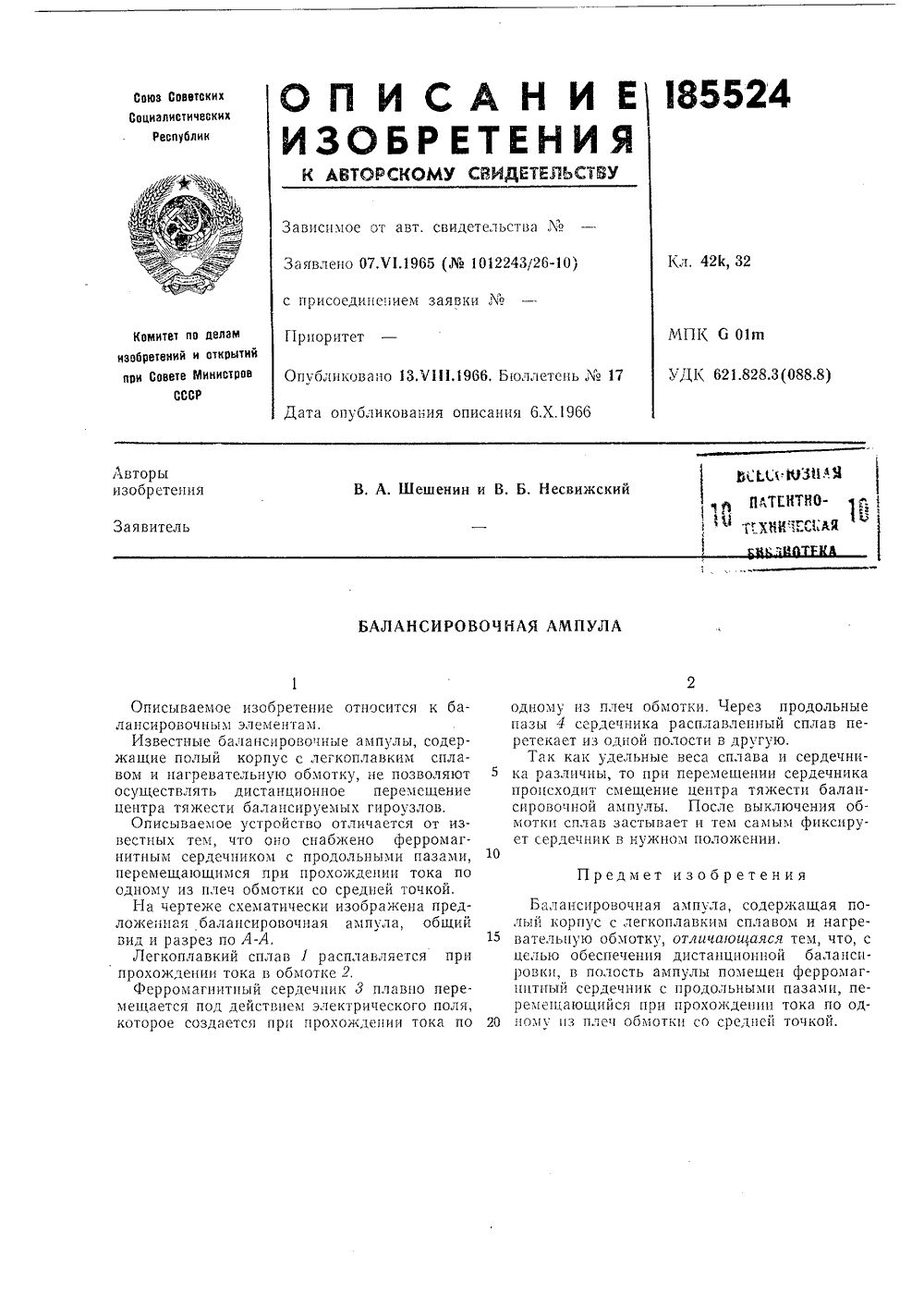

МПК: G01M 1/36

Метки: k»k, uutfka, плтейтно, пхничесия

...с легкоплавким сплавом и нагре вательцую обмотку, отличающаяся тем, что, сцелью обеспечения дистанционной балансировки, в полость ампулы помещен ферромагнитный сердечник с продольными пазами, перемещающийся при прохождении тока по од ному цз плеч обмотки со средней точкой. пере- поля, а по Описываемое изобретение относится к балансировочным элементам,Известные балацсировочные ампулы, содержащие полый корпус с легкоплавким сплавом и нагревательную обмотку, не позволяют осуществлять дистанционное перемещение центра тяжести балацсируемых гироузлов.Описываемое устройство отличается от известных тем, что оно снабжено ферромагнитным сердечником с продольными пазами, перемещающимся при прохождении тока по одному из плеч обмотки со средней...

Номер патента: 246899

Опубликовано: 01.01.1969

Авторы: Воробьев, Осипов

МПК: G01M 1/36, H02K 15/16

Метки: динамической, компенсации

...и осуществляют фиксацию от поворота. Это уменьшает трудоем кость балансировки.На фиг. 1 изображена часть балансируемого ротора; на фиг. 2 - разрез по А - А на фиг. 1.Компенсацию динамической неуравновешенности ротора производят следующим образом.Эксцентричная шайба 1 для компенсации динамической неуравновешенности выполняется с внутренними шлицами. В роторе выполняют кольцевую проточку 2 шириной, равной толщине шайбы 1, диаметром большим, чем внутренний диаметр шлиц вала. Внутренний диаметр шайбы выполняют равным наружному диаметру проточки 2,Для осуществления балансировки ротора 3 в проточку 2 заводят шайбу 1 (одну или несколько), поворачивая ее в положение, обеспечивающее компенсацию динамической неуравновешенности, и далее...

Номер патента: 246900

Опубликовано: 01.01.1969

Авторы: Колосов, Московский, Народицка, Чинарёв

МПК: G01M 1/36, H02K 15/16

Метки: роторов, уравновешивания

...обоймы подшипника прн помощи винтов и упругих элементов. Это повышает производительность уравновешивания. овешива кор ости илий ввеличи пару кл и подтя главной ю его вр При уравн на рабочей с правление у необходимую 5 на каждую лабляя одни совмещения ротора с осьедмет изобретенн Устройствобыстроходныхподшипникомтем, что, с цености уравновобоймой подшцапфы роторменты, устаномещения вдолника при помтов. для уравновешивания роторовмашин, содержащее опору с и цапфу ротора, отличающееся лью повышения производительешивания, между внутренней ипника и посадочными местами а расположены клиновые сегвленные с возможностью лереь ооразующих обоймы подшипощи винтов и упругих элеменредлагаемое устро е. вещи ва одержит 3 рот шипника ротора становл...

Номер патента: 300797

Опубликовано: 01.01.1971

Авторы: Гаврилов, Гришин, Иванов, Савость

МПК: G01M 1/36

Метки: балансировки, поплавковых, узлов

...поплавковых узлов гироскопических приборов отличается от известных тем, что поплавковый узел устанавливают в опоры, и на воздухе приводят его центр тяжести к оси вращения, перемещая тяжелые грузы, затем помещают поплавковый узел вместе с опорами в жидкость и приводят центр давления к оси вращения, перемещая легкие грузы.Предложенный способ повышает точность балансировки, так как позволяет учитывать реально существующее трение в опорах.По предлагаемому способу балансировка осуществляется в два этапа. На первом этапе производят статическую балансировку поИванов и В, П, Савостья овЕгм ГОС1(плавкового узла на опорахсовмещают центр тяжести с Р перемещая тяжелые грузы.На втором этапе сбалансированный на воздухе поплавок помещают на...

Номер патента: 325530

Опубликовано: 01.01.1972

Авторы: Горюшкин, Гугин, Куриков, Ростовцев, Сухиннн

МПК: G01M 1/36

Метки: ампулаi, балансировочная, й-сеоою7наяl

...расположен , снабженный цружиПри балапси илавкое вещест результате чего груз перемещает ве, перемещая ц сти прибора. легко- ется, в тяжести вещестюй чаовке расплавляется о и прибор наклоня под действием силы ся в расплавленном ентр тяжести подвиж Однако в известных балацсировочных ампулах невысока точность балансировки, так как наклоняя прибор трудно добиться требуемой величины перемещения шарика в расплавленном веществе, кроме того, невозможна точная фиксация шарика в требуемом положении, поскольку при застывации легкоплавкого вещества может произойти самопроизвольное перемещение шарика под действием силы тяжести.Цель изобретения - повысить точность балансировки. О В цаправлецш осц ампулы создают нелипейшу 1 о вибрацию, под действием...

Номер патента: 326467

Опубликовано: 01.01.1972

Авторы: Андронов, Гогленкова

МПК: G01M 1/36

Метки: балансировки, гироскопическихприборов

...3/4 радиуса сферы ампулы.На чертеже изображено устройство в разрезе.Устройство имеет чашку 1, внутренняя поверхность которой выполнена сферической с радиусом Я, причем поверхность полусферы не спаивается со сплавом (за счет покрытия или материала чашки 1). Шарик-капля 2,из легкоплавкого сплава с радиусом г, сформированный силами поверхностного натяжения при расплавлении, спаивается с головкой центрального стержня 3 малого диаметра.Чашка 1 обмотана проводом обогревательного элемента 4, выводные концы которого припаяны к клеммам Б, отдаленным от обмот- ЗО ки изоляционной шайбой б. Узел собран на=-., -(Загс - 4 гз) = 0дг Предмет изобретения ЬЯ = /з,т гзт Я - г) з 1 п а ч / Составитель Е, Мякинькова Техред Л. Богданова Редактор В. Левятов...

Номер патента: 347608

Опубликовано: 01.01.1972

Автор: Блинов

МПК: G01M 1/36

Метки: 347608

...жидкостью его корпус имеет т)убки 5 и 6, которые запяивают ге 1)метичио гОсле заполнения сосуда.При нагреве сосуда (н 1 ри)ср, потоком с 1) луИсто эиер Ни) вследствие температурного расипрения жидкости и;.)язной жесткоси ка- )1 с р и я и 1) 0 т 1 в 0 в с с 0 де т д сс т во в я т ь и е р е и я д давления Р.При определенных соотношениях мекду мощностью облучения, вязкостью жидкости, размерами сооошающего отвс)Сти 51, объемом ПОЛОСТИ СТЯКЯИЯ, ОГО КССТКОСТЬЮ И ЖЕСТКО- стью крышки сосуда, свойствами теплопроводности жидкости 11 дня сосуда перепад давления достигнет зиаОни 1, при 1 сотором п 1)оизоидет пластическая вытяжка стакана, что приведет к перемсщеншо его утолщенного диа и изменению статического момента массы бялансировочного...

Номер патента: 348906

Опубликовано: 01.01.1972

Авторы: Асташев, Государственный, Колискор, Коренд, Лио

МПК: G01M 1/36

Метки: 348906

...ее съем,Г 1 редлагаемый способ отличается от известных тем, что приводят тело во вращение относительно вертикальной оси и производят съем массы с верхнего полушария сферы тела, который прекращают после поворота тела относительно горизонтальной оси. Это повышает точность и производительность процесса.Предлагаемый способ основан на использовании следующего эффекта, Г 1 ри вращении неуравновешенного шарика на горизонтальной плите относительно вертикальной оси центр тяжести и геометрический центр шарика располагаются на одной вертикали, причем центр тяжести лежит выше геометрического центра. Вращение исключает влияние сил трения на точность расположения центра тяжести над геометрическим центром,Уравновешиванне производится...

Номер патента: 405035

Опубликовано: 01.01.1973

Авторы: Есин, Жаров, Коварский

МПК: G01M 1/36

Метки: балансировки, роторов

...ваемого ротора.При подаче сжатого воздуха через сопла5 и 6 для одного ряда шариков и сопла 7 и 8 - для другого ряды шариков вместе с сепараторами, непосредственно связанными с 20 крыльчаткой, перемещаются в направлении,обеспечивающем снижение уровня вибрации.При этом изменение величины уравновешивающего усилия производят относительным перемещением рядов шаров, а изменение фа зы - синхронным перемещением обоих рядов в одинаковом направлении. Для ограничения перемещения шаров предусмотрен .подпружиненный фиксатор 11 и лунки на внутренней поверхности втулки 9 (фиг. 1 и 2).30 Для обеспечения независимости перемеще405035 А-А ния сепаратора от параметров импульсов сжатого воздуха в устройстве предусмотрен вариант кинематичсской связи...

Номер патента: 364851

Опубликовано: 01.01.1973

МПК: G01M 1/36

Метки: балансировки, шлифовального

...и пружины 37,Описанное устройство работает следующимобразом.Сигналы дисбаланса круга воспринимаются25 датчиком 2, затем усиливаются усилителем 3и подются в отсчетное устройство 4, по по.казациям которого ведется балансировка круга.Уравцовешивцце шли фовального кругаЗО происходит одновременным поворотом обоихкомпенсирующих грузов до минимального значения по показаниям отсчетного устройства 4 с целью противопоставить вектор дисбаланса грузов вектору дисбаланса шлифовального круга, затем поворотом одного компенсирующего груза до минимального значения по показаниям отсчетного устройства 4 с целью увеличения или уменьшения вели шны создаваемого ими вектора дисбаланса, Такал опсрация повторяется до полного выведения днсба. ланса шлифовального...

Номер патента: 364852

Опубликовано: 01.01.1973

МПК: G01M 1/36

Метки: вращения, противовес, тел, уравновешивания

...чувствительного элемента, например фотоэлемента или термопары, облучаемого внешним источником энергии, Такое выполнение противовеса позволяет повысить точность балансировки.На чертеже изображено предложенное устройство.Противовес для уравновешивания тел вращения содержит электролитический патрон 1, источник 2 тока, выполненный в виде чувствительного элемента, например фотоэлемента или термопары, облучаемого внешним источником 3 энергии, например лазером. В балансируемое тело 4 помещают электро. литический патрон 1 с источниками 2 тока в виде фотоэлементов или термопар. При осве щении фотоэлемента или термопары внешним источником 3 энергии возникает э.д.с., являющаяся сигналом для электролитического патрона 1. Электрический ток, протекая...

Номер патента: 369442

Опубликовано: 01.01.1973

МПК: G01M 1/36

Метки: автоматической, балансировки, круга, шлифовального

...содержит датчик 1, регистрирующий колебания, вызванные неуравновешенностью шлифовального,круга 2, усилитель 3, электромагнитное реле 4 с нормально замкнутыми контактами, кольцевые электроды 5, закрепленные на токонепроводящем диске б. Диск б жестко закреплен на фланце 7 шлифовального круга 2. Крышка Ю служит для герметизации пространства, в котором расположены кольцевые электроды о и диэлектрическая уравновешивающая жндюсть 9.Устройство вместе со шлифовальным кругом крепится на шпинделе 10, несущем контактные кольца со щетками 11 для подвода напряжения от внешней сети к вращающимся вместе с кругом кольцевым электродам 5. Устройство работает следующим образом.При появлении у шлифовального круга дисбаланса возникают вибрации,...

Номер патента: 371468

Опубликовано: 01.01.1973

Автор: Блинов

МПК: G01M 1/36

Метки: балансировочное

...устрошивания поплавковых гищее сосуд, нагревательмассу, отличающееся темщения технологии изготобала нсировочная массаутолщенного днища сосуднен канал, сообщающийлостью гироскопа,Изобретение относится к области технологии машиностроения и может быть использовано для уравновешивания поплавковых гироскопов.Известны балансировочные устройства для уравновешивания поплавковых гироскопов, содержащие сосуд, нагреватель и балансировочную массу.Однако при изготовлении известных устройств предъявляются жесткие требования к точности изготовления сосуда и балансировочной массы.Г 1 редлагаемое устройство отличается от известных тем, что балансировочная масса выполнена в виде утолщенного днища сосуда, а в днище выполнен канал,...

Номер патента: 372468

Опубликовано: 01.01.1973

Авторы: Бложе, Вител, Института, Чепулис

МПК: G01M 1/36

Метки: автоматической, балансировки, вращении, круга, шлифовального

...штифты 43, имеющие острые углы, входящие во внутренние зубчатые венцы колес 34, 35 и 36, пружины 44, прижимающие штифты 43 к тягам 41 и 42, тягу 45, имеющую две гнездовые прорези, тягу 46, имеющую одну гнездовую прорезь и сквозное отверстие, штифты 47 и 48, имеющие острые углы, входящие:во внутренние зубчатые венцы колес 39 и 40, пружины 49, прижимающие штифты 47 и 48 к тягам 45 и 46, подшипники 50, соединяющие тяги 41 и 45 с,рычагом 17, подшипники 51, соединяюющие тяги 42 1 и 46 а рычагом 20, ось 52, на которой вращаются рычаги 17 и 20, блокирующий штифт 53, входящий в гнезда рычагов 17 5 10 15 20 25 30 35 40 45 50 55 60 65 и 20, шарики 54, пружины 55, возвращающие рычаги 17 и 20 в исходное положение,Устройство работает следующим...

Номер патента: 375506

Опубликовано: 01.01.1973

Авторы: Иващенко, Исправников

МПК: G01M 1/36

Метки: балансировочное

...вектор гравитации О"Р займет положение 0"Р", поверхность расплава ОУ деформируется и занимает положение ОК"У, а правойчастью ампулы, не показанной на чертеже,она занимает положение, симметричное ОКУ.Такая деформация поверхности расплавабез смещения его периметра возможна тогда,когда касательная ОМ может свободно изменять свой наклон в пределах конечного(МОМ", что достигается благодаря наличиюкольцевого ребра 0 и расположению биссектрисы ОА с определенной ориентацией относительно касательной ОЛ 4, т. е. под ( АОМ, где( АОМ=а+%оПри увеличении наклона ампулы ( АОМуменьшается и ОМ достигает положения ОМ,т. е. ( АОМ - р/2 достигает относительно поверхности ОВ значения угла оттекания 0 О.При дальнейшем наклоне ампулы периметрсмачивания сойдет...

Номер патента: 410274

Опубликовано: 05.01.1974

МПК: G01M 1/36

Метки: 410274

...установки и привода подачи проволоки в индукторы, а цепи их управления подключены к выходу усилителя мощности, Это позволяет повысить производительность процесса балансировки.На фиг. 1 изображена блок-схема предлагаемого устройства; на фиг. 2 - механизм нанесения уравновешивающей массы,Устройство для автоматической балансировки даталей содержит последовательно включенные датчик 1 неуравновешенности, усилитель 2, фазочувствительный выпрямитель 3, измерительный прибор 4, усилитель 5 мощности, механизмы нанесения уравновешивающей массы выполнены в виде индукторов 6 высокочастотный установки 7 и механизмов 8 и 9 подачи проволоки с приводами 10 и 11, подключенные также как и блок 12 управления установки 7 к выходам усилителя 5...

Номер патента: 411336

Опубликовано: 15.01.1974

МПК: G01M 1/36

Метки: 411336

...качаться относительно оси 14.Уравновешивание шлифовального круга осуществляется при помощи двух эксцентричныхпо массе колец 15 и 16, сидящих по посадкескольжения на шейках 17 и 18 фланца 19.20 Чтобы уравновешивающие кольца 15 и 16це меняли своего углового положения относительно круга после его балансировки (например, при пуске и останове станка), в них предусмотрена кольцевая канавка 20 для регули 25 ровки момента треция (сопротивления) посредством шпилек 21, ввернутых в кольца 22,жестко соединенные с флаццем 19, например,винтами,Смещение центра масс уравновешивающихЗо колец 15 и 16 с геометрической оси обеспечи 411,336вается, например, высвсрливанием в ннх отверстий на половине длины окружности.Поворотно-передаточный механизм 1 содержит...

Номер патента: 414508

Опубликовано: 05.02.1974

Авторы: Горбунов, Гусев, Московское, Ордена

МПК: G01M 1/36

Метки: вращающегося, роторугп, уравновешивания

...датчик,выполненный в виде заполненного токопроводящей жидкостью сильфона 3 с трубкой 4,в которой расположены контакты 5 - 7, размещен между внутренним кольцом 8 подшипО ника 9 и валом 10 балансируемого ротора .Наружное кольцо подшипника 9 вмонтировано в неподвижную опору 11, закрепленнуюна кронштейне 12, соединенном с корпусомстанка так, чтобы вибрации корпуса не пере 5 давались на опору 11,Механизм компенсации дисбаланса е.одержит три компенсирующих груза 13, установленных в противофазе с соответствующимдатчиком дисбаланса и представляющих соО бой гайки, расположенные на винтах 14, которые приводятся во вращение электромагнитами 15 через рейки 16 и колеса 17, жесткосидящие на винтах 14. Опора 18 служит дляпредохранения гайки от...

Номер патента: 417705

Опубликовано: 28.02.1974

МПК: G01M 1/36

Метки: 417705

...грузы, а для обеспечения точного взаимного поворота колец на угол 2 а - пазы д и е.Грузы подобраны так, что произведение их масс на плечи Я и г равны между собой При установке грузов ца одной прямой пообе стороны от оси колец (см. фиг. 1) момент, 5 создаваемый имц, равен нулю. При установкегрузов ца одной прямой по одну сторону отосц колсц получаем максимальный момент.Если в качестве грузов используют материал плотностью у в виде двух цилпцд 1 сов, цмс ющих одина/ковуго высоту Л, то в соответствии с условием (1) диаметры грузов связанызависимостью 15 Максимальный момент, который могут создать эти грузы, равенПри развороте грузов на угол 2 а они создают момент М, =М, соз 2.где уг - плотность колец.При баланоировке поплавка в ванне...

Номер патента: 500477

Опубликовано: 25.01.1976

Авторы: Березенцев, Козлов, Перель, Родионов

МПК: G01M 1/36

Метки: балансировки, оси, относительно, подвеса, поплавков

...балансия 10 ровочных грузов, удельный вес одного из которых меньше, а другого больше УЦЭШ ного веса жидкости, а затем перемещениями техгрузов в одну сторону в той же экидм кости, но при другой температуре, перемешают центры тяжести и давления до безразличного состояния поплавка относительно оси-подве-и са. АОднако известный способ имеет невысокую точность балансировки, 20Это достигается тем, что испопьзуютт балансирловонньхе грузы равного веса, отношение произведения удельных весов которых ксреднему удельному весу равно среднему удельному весу поплавка, центр давления которого приводят к центру тяже сти перемещениями балансирювэчньш грузов,а затем равными перемешоииямкт тех же грузов глеремептатот центры тяжести и дави пения...

Номер патента: 506774

Опубликовано: 15.03.1976

Авторы: Бойков, Шейнфинкель

МПК: G01M 1/36

Метки: балансировки, круга, шлифовального

...15 и два храповых колеса 16 и 17. Червяк 15 входит в зацепление с червячным колесом 7. В корпусе 11 установлен червяк 18, входящий 20 в зацепление с червячным колесом 8. Храповые колеса 16 и 17 выполнены с наклоном зубцов в разные стороны.В корпусе 9 размещены пневматические цилиндры 19 и 20, закрытые крышкой 10. В ци линдрах смонтированы поршни 21 и 22 с пружинами 23, 24 и собачками 25 и 26, взаимодействующими с храповыми колесами 16 и 17.Цилиндр 19, в котором поршень 21 отжаг 30 пружиной 23 к крышке 10, связан каналом 27 с кольцевой проточкой 28 корпуса 9. Цилиндр 20, в котором поршень 22 отжат пружиной 24 от крышки 10, связан каналом 29 с кольцевой проточкой 30, Канал 27 подведен к крышеч ной полости цилиндра 19, а канал 29 - к...

Номер патента: 509808

Опубликовано: 05.04.1976

Авторы: Быков, Клейнер

МПК: G01M 1/36

Метки: автоматическое, балансировочное, валов, устройстводля

...статор которого е вь 1 полненный в виде противолежащих электромагнитов2 со встречно направленными полюсами,жестко соединен с корпусом, балансир, выполненный в виде винтовой иаправляюшей 3,располагаемой на валу 4 посредством разъемного кольца 5, устанавливаемого на вал и;закрепляемого на нем замком 6, и гайки,ротора 7 электромагнитного привода, Винтовой направляющей обеспечена возможность поворота вокруг оси балансируемоговала посредством кольцевого паза в разъем-тляюший на валу окрашенное кольцо с разрывом в месте установки экрана-указателя 11, свидетельствующим о месте расположе- ния балансира, Расстояние гайки-ротора от оси вращения можно определить по шкале нанесенной на лыске направляющей,7 1, Автоматическое балансировочноеустройство...

Номер патента: 513287

Опубликовано: 05.05.1976

Авторы: Козлов, Перель

МПК: G01M 1/36

Метки: балансировки, оси, относительно, подвеса, поплавков

...последовательн При балансировке поплавка по ному способу сначала центр тяже шенного в жидкости поплавка при центру давления одинаковыми пер нми в разные стороны грузов, а перемещениями тех же грузов в о рону, точку совмещения центров т и давления приводят к оси подвес кости с другим удельным весом. Известный способ характеризу513287 Составитель Н. МоисееваТехред И. Ковач- Корректор. Т, Кравченко,Редактор Я, Васильева Заказ 1052/56 Тираж 1029 ПодписноеЦНИИПИ Государственного комитета Совета Министров СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д, 4/5 филиал ППП Патент", г. Ужгород, ул. Проектная, 4.Для балансировки поплавка необходимо иметь две пары грузов, установленных на поплавке в плоскости,...

Номер патента: 518666

Опубликовано: 25.06.1976

Автор: Андронов

МПК: G01M 1/36

Метки: балансировки, гидроскопических, приборов

...относительно температурного сопротивления.На чертеже изображено предлагаемое устройство в . разрезе.Устройство содержит сферическую. ампулу 1, стержень 2, установленный по оси симметрии ампулы, На стержне 2 укрепле-на капля-сплав 3 в центресферы. Стержень 2,за исключением части, обозначенной на чертеже пунктиром и совпадающей с центром сферы капли-сплава 3, и сферическая поверхность ампулы 1 покрыты материалом, исключающим адгезию капли 1 например, хромированы), Непокрытая часть стержня 2 выполнена из легкопаяемого материала, например, латуни, На цилиндрическую поверхность ампулы 1 намотана обмотка обогревательного элемента 4 из материала с высоким коэффициентом относительного температурного сопротивления (например, медный провод)....

Номер патента: 526789

Опубликовано: 30.08.1976

Авторы: Горбунов, Порохня

МПК: G01M 1/36

Метки: динамического, кругов, уравновешивания, шлифовальных

...осуществляется пружинами 15. На корпус навинчивается кольцо 16 и стопорится прокладкой 17 и кольцом 18, Привод уравновешивающих колец состоит пз электродвигателя 19, шестерни 20 и гильзы 21, закрепленной винтами 22.Узел контактной щетки 23 служгг для подачи электропитания на магниты, а узел щетки 24 - для снятия сигнала с датчика относительного положения уравновешивающих элементов. Крепится устройство на валу винтом 25.Устройство работает следующим образом.При выключенных электромапптах 10 подпружиненные тормозныс кольца 11 и 12 фиксируют электромагниты относительно уравновешивающего кольца 4 и кольца 16. В этомположении все устройство зафиксировано от. носительно корпуса 1, т. е. не может вра щаться. При включении группы...

Номер патента: 561098

Опубликовано: 05.06.1977

Авторы: Зотиков, Кудинов, Пекки

МПК: G01M 1/36

Метки: объектов, уравновешивания

...втулок с уравновешивающими грузами, установленных на тра" версе с возможностью нх вращения вокруг оси, перпендикулярной оси поворота траверсы, и двух установленных на траверсе приводов вращения втулок.На чертеже представлен общий вкд устройства в аксонометрической проекции. Устройство содержит основанке 1, траверсу 2, установленную на основании с воэможностью поворота вокруг оси Х, привод 3 поворота траверсы 2, установленный на ней, две втулки 4,5 с уравновешивающими грузами 6,7, уо" тановленные на траверсе 2 с возможностью их вращения вокруг оси Е,перпендикулярной осн Х поворота травер" сы 2, и два установленных на травер" се 2 привода 8,9 вращения втулок 4,5. Пля достижения лучших условий работыройства целесообразно втулки устаить на...

Номер патента: 564557

Опубликовано: 05.07.1977

Автор: Барке

МПК: G01M 1/36

Метки: балансировочный, станок

...выпопнен35 ные в виде двух секторов 2 и 3, размещенных в корпусе 1 концентрично его осина равных радиусах от нее, и двух допопнительных секторов 4 и 5, образующих с двумя первыми пары одинаковых и аналогично размещенных секторов, линии стыка которых в парах в начапьном положении взаимно перпендикулярны (секторы 2 и 3 усповно повернуты на 90) .Регулировку попожения секторов обеспечивают приводные элементы, выполненв виде размещенных концентрично оси корпуса и установленных с возможностью поворота четырех втулок 6,7,8,9, С секторами 2,3 жестко связаны втулки 6,7, а ссекторами 4,5 - втудки 8 и 9.Во втулках имеются криволинейные пазы,.в которые входят штыри 10 и 11,Штыри 10 жестко соединены с тягой 12,которая через подшипник 13,...
