Номер патента: 1433315

Опубликовано: 20.12.2005

Автор: Скорынин

МПК: H01J 9/00

Метки: вакуумных, герметизации, приборов

1. Устройство для герметизации вакуумных приборов, содержащее вакуумную камеру, внутри которой размещены источник лучистой энергии, привод вращения с валом и механизм перемещения соединяемых деталей, основание которого закреплено на столе вакуумной камеры, и соосно расположенные узлы крепления сопрягаемых деталей прибора, кинематически связанные с валом привода вращения, с маховиком и с элементами винтовой передачи, выполненной в виде ходового винта и ходовой гайки, отличающееся тем, что, с целью расширения технологических возможностей и снижения металлоемкости, механизм перемещения снабжен редуктором, входной вал и горизонтально расположенный выходной вал которого перпендикулярны один...

Номер патента: 1403399

Опубликовано: 27.09.1996

Автор: Скорынин

МПК: A01N 1/00

Метки: консервирования, трупов

Способ консервирования трупов, включающий наливку головы через сонные артерии, консервацию внутренних органов, блокировку швов разрезов, тампонацию всех естественных отверстий, отличающийся тем, что, с целью увеличения времени консервации, обработанную внутреннюю полость выстилают воздухонепроницаемой пленкой, в которую заворачивают обработанный органокомплекс, а заключительную обработку кожного покрова производят путем нанесения легколетучего раствора.

Номер патента: 1803744

Опубликовано: 23.03.1993

Авторы: Кузьмич, Скорынин, Смиловенко

МПК: G01H 17/00

Метки: диагностики, узла, шпиндельного

...регулировку жесткости опор засчет изменения радиального зазора.Вариант 3: заметные изменения имеютугол наклона оси эллипса точности и размеры его полуосей. Решение: сначала произвести балансировку, проверить характеристикиэллипса точности. Если характеристики эллипса снова выходят за допустимые пределы,необходимо осуществить регулировку опорвала-ротора, Если такая регулировка не даетжелаемого эффекта, принимают решение оремонте шпиндельного узла,Диагностирование технического состояния описанным выше способом проводилось для шпиндельного узла шлифованнойбабки бесцентрошлифовального станка,шпиндель которого вращается в двух гидродинамических многоклиновых опорахскольжения типа ЛОН, В качестве датчиков перемещений...

Номер патента: 1784746

Опубликовано: 30.12.1992

Авторы: Малкин, Ситдиков, Скорынин, Смирнов

МПК: F04B 37/14

Метки: вакуумная, работы

...реализуется следующим образом..При разгерметизированной рабочей камере 1 (в процессе размещения в ней либо 20замены обрабатываемого в вакууме изделия) осуществляется вакуумирование расширительной камерй 5 - вентиль 3 закрыт,а вентиль 6 открыт, насос 4 включен. После,окончайия подготовки изделия рабочая камера 1 герметизируется, насос 4 отклвчается (либо перекрывается вентилем, на.чертеже не показанным), вентиль 3 открывается и давления в рабочей и расширительной камерах 1 и 5 выравниваются, Вентиль 306 закрывается, включается насос 4 и рабо-.чая камера 1 откачивается до.требуемогодавления, при котором осуществляется технологическая операция обработки загру- -женного изделия, По окойчании 35технологического процесса насос 4...

Номер патента: 1781478

Опубликовано: 15.12.1992

Авторы: Скорынин, Удовидчик, Черных

МПК: F16D 3/26

Метки: карданный, сборки, шарнир

...направлении, Этим ми цапф 7 крестовины 8 установлены обеспечивается компенсирование радиаль- антифрикционные прокладки 12. Между ных перекосов в карданных подшипниках и крышками 13 осевой фиксации подшипнивыравнивание радиальной нагрузки по дли- ков 9 и вилками 1 и 2 установлены компенне игольчатых роликов, Снижаются макси- сирующие прокладки 14.Определяют при номинальной нагрузке экспериментальным или расчетным путем расстояние Но между нейтральными-осями выступов 3 и 4 вилки 1 в плоскости крестовины 8, Как правило в серийном шарнире 5 (фиг.1 а) Нв 1 Но, т.е. расстояние Нп между плоскостями середин длин игольчатых роликов 11 соосных подшипников 9 меньше расстояния Но между нейтральными осями выступов 3 и 4 вилки в плоскости...

Номер патента: 1716347

Опубликовано: 28.02.1992

Авторы: Лавровский, Наследышев, Скорынин, Черных

МПК: G01M 1/38

Метки: балансирующее

...14, жидкости, каналом, представляющим собой установленным в клапанах 7, 9 а, 96; 9 в. Покриволинейныйтрубопроводсвходнымуча- сле приведения ротора во вращение жидстком, размещенным вдоль радиального на- кость под действием центробежных сил правления поперечного сечения кольцевого распределяются по. периферии резервуара корпуса на расстоянии, превышающем мак 2, При этом клапаны 7, 9 а, 9 б, 9 в удерживасимальный радиус камер, и с выходным уча- ются в среднем положении пружинами 13 и стком, срез которого размещен на одном отверстия клапана 7 перекрыты стенками диаметральном направлении с входным резервуара 2. После измерения блоком 18 участком с противоположной входному уча- параметров дисбаланса в электронном блостку стороны отверстия...

Номер патента: 1712672

Опубликовано: 15.02.1992

Авторы: Долотов, Игнатов, Логвинов, Синичкин, Скорынин

МПК: F04F 1/20

Метки: подъема, пульпы, эрлифт

...в решетке 17 не должны превышать 0,3 диаметра подъемной трубы. В предпусковой период клапан 7 воздухопровода 3 закрыт, а клапан 8 дополнительного воздухопровода 5 открыт. Сжатый воздух поступает через воздухопровод 5 и форсунку 6, выходное отверстие которой расположено на одном уровне с верхним краем прямоугольного выреза 4, Такое расположение форсунки по отношению к всасывающему окну позволяет наиболее полно использовать энергию подводимого сжатого воздуха. При таком расположении форсунки сжатый воздух, выйдя из нее, образует зону активного перемешивания пульпы, примыкающую непосредственно к всасывающему окну 4.Расположение форсунки выше или ниже верхнего краявсасывающего окна смещает зону активного перемешивания пульпы...

Номер патента: 1698671

Опубликовано: 15.12.1991

Авторы: Леванцевич, Наркевич, Скорынин, Шапарь

МПК: G01M 13/04

Метки: дуплексации, качения, подшипников

...изменения угловых скоростей сепараторов подшипников 2 (фиг.1)установленных по схеме "тандем", принагружении их осевой силой в диапазоне РаРа показан на Фиг,2 и 340 Если подшипники подобраны правильно,то кривые зависимостей угловых скоростей их сепараторов от осевой нагрузки Яс -- й(Р ) близки однй к другой, а разность угловых скоростей 45 6 Я не превышает. допустимого значения в заданном диапазоне нагрузок(Фиг.2). В противном случае нагрузкараспределяется между подшипниками неравномерно. При возрастании осевойнагрузки от Ра до некоторого значения Ра один из подшипников будет1разгружен, при этом разность угловыхскоростей сепараторов в заданном диапазоне нагрузок существенно возрастает (Фиг.3). Таким образом, сравнивая...

Номер патента: 1696255

Опубликовано: 07.12.1991

Авторы: Леванцевич, Наркевич, Пигулевский, Скорынин

МПК: B23Q 5/20, B24B 41/04

Метки: металлорежущих, натяга, регулятор, станков, шпинделям

...шток взаимодействует с упругим элементом 20, который взаимодействует с элементами шпинделя, эадаюшими натягподшипников качения. Конические поверхности втулок, клиновые пазы и размещенные в них шары образуют мультипликатор усилия,Регулятор натяга к шпинделям металло режущих станков работает следующим образом. В свободном состоянии, когда на катушки 4 и 5 не подано напряжение, втулки 8 и 9 занимают соответственно крайнее правое и левое положения, а нажимной 10 шток 11 взаимодействует своим торцом с упором 10. В этом случае упругий элемене-,т 20 создает минимальный натяг. Если в про. цессе эксплуатации шпинделя требуется увеличить натяг его подшипников, то сред ства управления (входя е состав шпинделя и на фигурах не показаны) подают...

Номер патента: 1673883

Опубликовано: 30.08.1991

Авторы: Захаров, Катаев, Круглов, Петров, Скорынин, Фролов, Чурманов

МПК: G01K 13/06

Метки: движущихся, заготовок, нагревательных, печах, температуры

...термопар за счет сония необходимой длины электродов измерении температуры движущихся вок в нагревательных печах. Для этобочие спаи термопар размещают на вке до ее загрузки в печь, а их элексвободными концами вводят в печь ю их длину, обеспечивая тем самым ещение свободных концов термопечи впереди их рабочих спаев, ючение свободных концов к реирующему прибору осуществляетсле их подхода к одному из окон и извлечение их через указанное доемк эконо краще при здгото го ра загото троды на вс перем пар в Подкл гистр ся по печивают их перемещени продвижения нагревае вок, Для этого свободные размещают и при необхо ляют либо на падине печи и т.п,), либо на самих нагр ках (толкательные печи, пе балками и т,п,).После ввода в печь те длину их...

Номер патента: 1645808

Опубликовано: 30.04.1991

Авторы: Василец, Наследышев, Скорынин, Узунова

МПК: G01B 7/14

Метки: бесконтактный, датчик, индуктивный, объекта, поверхности, расстояния

...части имеется выступ, диаметр которого превышает диаметр его краевых участков.На краевых участках сердечника 3 25размещены измерительная и компенсацнонная катушки 4 и 5 индуктивности содинаковым числом витков, включенные,например, в лостовую схему (не показана) для измерения соотношения ихиндуктивностей ипи индуктивных сопротивлений, которые зависят от расстояния торцов этих катушек до поверхности ферромагнцтного объекта 6 и до днастаканообразного корпуса соответственно. Отношение длины 1 краевых участков к диаметру И сердечника 3 в егоцентральной части выбирается из соотношения 0,8-0,9. Это соотношение подобрано экспериментально и имеет огра,ничение сверху из соображений предотвращения роста габаритных размеровдатчика. Нижний...

Номер патента: 1633184

Опубликовано: 07.03.1991

Авторы: Леванцевич, Пигулевский, Скорынин

МПК: F16C 33/66

Метки: качения, масляным, подшипников, смазки, туманом

...которая содержит многосекционный постоянный магнит, набранный из отдельных кольцевых лагнитоо, нзприл ер, 10 и 11, намагниченных о радиальном направлении, при этом направление налагниченности соседних магнитов противополокное, они также разделены немагнитными прокладками 12. Зазор между валом 1 и отулкой 9 заполнен ферромагнитной жидкостью 13. На втулке 9 размещены на радиально расположенных осях 14 разбалансированные относительно этих осей лопасти 15Устройство работает следующим образол,Источником подачи масляного тумана смазку подают в полость между валом 1 и корпусом 16, Вал 1, вращаясь, вовлекает во вращение отулку 3 с неподвижно закрепленными направляющими 4 и втулку 9 с лопастями 15, которые установлены с возможностью поворота...

Номер патента: 1583271

Опубликовано: 07.08.1990

Авторы: Наследышев, Скорынин, Смиловенко

МПК: B24B 41/04

Метки: станка, узел, шлифовального, шпиндельный

...30-50 мкм,В теле роликов 10 со стороны меньшихрадиусов выполнены выборки 12 длясоздания такого положения равновесия,когда части роликов, радиусы которыхравны (г + е), находятся внизу (градиус ролика 10, е - величина эксцентриситета), Оси 11 роликов О опи 55раются на подшипники 13, которые установлены в вилке 14, выполненнойзаодно с плунжером 15, Имеются гидроцилиндры 16, заполненные жидкостью под таким давлением, что суммарноеусилие на двух роликах 10 равняетсявесу вала 7 с закрепленными на немдеталями - шлифовальным кругом и шкивом ременной передачи, На такое жедавление настроен и предохранительный клапан 17,Устройство работает следующим образом,Одновременно с включением гидростанции станка для заполнения маслом шпиндельной бабки...

Номер патента: 1583269

Опубликовано: 07.08.1990

Авторы: Головатенко, Кирпиченко, Скорынин, Тилигузов, Черных

МПК: B24B 41/04

Метки: металлорежущего, станка, шпиндель

...( установки каждого ролика 11 определяется от 4 001 Е(фиг.1), где 00, = к - Ь; О,Е =В. -г, .С учетом тригонометрических соотношений получим Подставляя величины Р =12 К -Ь +г,полупериметр, к2радиус кривизны по дну желоба дорожки,качения деформированного наружного кольца, а =-. К и + Ф,+ Ю- большаяполуось по дну желоба дорожки качения деформированного наружного кольца, Ь = К - с -- малая полунось по дну желоба дорожки качениядеформированного наружного кольца,получим1583269 Кн -д,- Ас = 2 агсзгп4 радиус по дну желоба дорожки качения недеформированного наружного кольца;половина радиального зазорав подшипнике;половина величины радиально"го натяга;радиус тела качения подшипников;радиус по дну желоба дорожки качения внутреннегокольца,где Кн гЩ...

Номер патента: 1580065

Опубликовано: 23.07.1990

Авторы: Леванцевич, Маркевич, Пигулевский, Скорынин, Удовидчик

МПК: F16C 25/06

Метки: качения, натяга, подшипников, предварительного, узел

...15, который стопорится шайбой 16. Контроль за выбором зазоров в подшипниках и натягом осуществляется измерителем 17, закрепленным вкронштейне 18, который закрепляется нахвостовике втулки 4,Узел предварительного натяга подшипников качения работает следующим образом,Закрепляется на крышке 2 электрошпинделя корпус 1, в который вставляют нажимной элемент 9. Затем в корпус 1 помещают втулку 4, со смонтированным вней упругим элементом 8 с фланцем 10, осью6, поворотным диском 5, шариком 12, промежуточным элементом 13 и винтом 11. На 10хвостовике втулки закрепляется кронштейн18 с измерителем 17, так что ножка измерителя приходит в контакт с плоскостьюфланца 10. При этом шарик с наименьшим диаметром принимается как нулевой,и относительно него...

Номер патента: 1556924

Опубликовано: 15.04.1990

Авторы: Бочаров, Кирпиченко, Корочкин, Севостьянов, Скорынин, Черных

МПК: B28D 5/00

Метки: алмаза, кристаллов, центрирования

...90 и смещают кристалл на величину 1 г. 2 ил. После этого поворачивают шпиндели на угол , смещают кристалл по линии ЮР системы координат станка на вел ич и ну Поворачивают шпиндели на угол 90 и смещают кристалл по линии ЫР на величину гг. Контроль величины смещения осуществляют с помощью датчика перемещений.В результате измерений значений локальных экстремумов расстояний четырех сторон основания по оси врагцения шпинделей повышается точность и и ронзводитльность ориентирования кристалла. так как на р- зультаты измерений не влияют морфологические особенности распыленных криталлов и погрешности профиля рундита.Пример. Кристалл гр) ппь; РОП с размером основания 5,0 Х 5,2 мм устанавливают г, оправки обточного станка модели ПО - 2, на...

Номер патента: 1541008

Опубликовано: 07.02.1990

Авторы: Ситдиков, Скорынин, Смирнов

МПК: B23Q 3/00

Метки: установки

...выполнен в виде втулки 27.Устройство для закрепления деталей может быть снабжено группой технологических приспособлений 1 с втул" ками 27 30 и т.д базирующие поверхности (участки 6, 20 и 7) которых расположены концентрично (фиг.13) соосно (Аиг, 14) или произвольно друг к другуСогласно варианту по фиг. 11 на одном приспособлении 1 закрепляют две соосно.расположенные детали 8.Согласно варианту по фиг12 одним приспособлением 1 закрепляют две соосно расположенные детали 8, которые имеют галтели 24 и выступы 25, охваченные стенкой 14. У приспособления 1 недеформируемые стенки 3 и 4 соединены, например, цилиндрической втулкой 27.Согласно варианту по фиг. 13 две детали 8 закрепляют двумя концентрично расположенными приспособлениями При этом...

Номер патента: 1504393

Опубликовано: 30.08.1989

Авторы: Леванцевич, Пигулевский, Скорынин

МПК: F16C 33/66

Метки: качения, масляным, подшипников, смазки, туманом

...оцор качения.Целью изобретения является снижение виброактивности устройстваНа чертеже прелставлено устройство лля смазки масляным туманом подшипников качения.На валу 1 церел цолшицциком качения (сепаратор ноказан) хсдцолца втулка 2 с лопастями Л лля сс)злыция вихревого лвижеция. Втулкд с,осими содржит мцогосекционц й цостояццыи чдгцит, набранный из отдельных кольцс 1,х ч цитов, например 4 и 5, цдчдгнццсццых р диальном напрвсенин, црицч цдцравлени намагниченности сослних магии)с)ц рогия голожное. (,оселне кольцымгниты рд - лелены немагнитными цроклддкчц В з)зср, образованный втулкой 2 и вд,цч 1, цом. щена ферромагнитная жилкосгь 6, которая благодаря илицк) зндчитльцых градиентов магнитон индукци у крс тх,ки улрживдется в...

Номер патента: 1497448

Опубликовано: 30.07.1989

Авторы: Кирпиченко, Наследышев, Севостьянов, Скорынин, Черных

МПК: G01B 7/14

Метки: бесконтактный, датчик, индуктивный

...деэлектрического материала и жестко связанном с втулкой1. Пружина 26 обеспечивает механический контакт дополнительной втулки14 н гайки 18 с постоянным заранеезаданным усилием, Для стопорениявтулки 14 и гайки 18 после установкидатчика на нуль (балансировки егоизмерительной и компенсационной частей) служат винты 27. Электрическидатчик выполнен по полумостовой измерительной схеме (фиг. 2). Перваяпластина 22 конденсатора переменнойемкости, оЬращенная к магнитному шунту 17 датчика, соединена с концомизмерительной катушки 4, его втораяпластина 23 соединена с концом компенсационной катушки 6, а третьяпромежуточная пластина 24 подключенак точке соединения начал катушек 4и 6. Полное сопротивление кажцой ин-,дуктивной катушки датчика определяется...

Номер патента: 1496934

Опубликовано: 30.07.1989

Авторы: Кирпиченко, Островерхов, Скорынин, Тилигузов, Черных

МПК: B23C 5/26

Метки: головка, резцовая

...угловой скорости вращения шпинделя), регулируютупругую силу, взаимодействия двухдисков 3 и 7 и собственную частотуугловых колебаний инерционной части,перемещая плоские пружины 14Дляэтого, отвернув гайки 22, втулки 16передвигают из начального положенияпо направлению к центру вращения резцовой головки. После этого пружины 14 жестко Фиксируют. При резании прерывистых поверхностей при торможении резцовой головки, вызванном съемом припуска материала, диск 7 под действием сил инерции поворачивается относительно диска 3 с резцом 6, мягко воздействует на него через рычаги 9, плоские пружины 14 и пальцы 15. Штыри 12 взаимодействуют с прямолинейными участками 10. При этом угловые колебания диска 7 происходят в противофазе колебаниям диска 3...

Номер патента: 1392749

Опубликовано: 23.07.1989

Авторы: Бочаров, Кирпиченко, Скорынин, Удовидчик, Черных

МПК: B28D 5/00

Метки: алмазов, планшайба

...припуска (размеров кристаллов) регулируют упругую силу взаимодействия двух дисков, поворачивая кольца 11 и 12 по окружности в противоположных направлениях, и положение колец 11 и 12 на части 4 фиксируется с помощью крепежных элементов 13. Затем выставляют зазор у между упругими элементами 14 и штырями перемещением секторов 15 20 по окружности и положение упомянутых секторов фиксируется крепежными элементами 16.При врезании увеличивается момент сопротивления ца шпинделе станка. 25 Часть 4 под действием сил инерции поворачивается относительно диска 2, установленного на оправке 1, и мягко воздействует на него через плоские пружины 9 и втулки 8, установленные в отверстиях 7. В результате диску 2 сообщается дополнительная кинематическая...

Номер патента: 1467292

Опубликовано: 23.03.1989

Авторы: Берестнев, Римкевич, Скорынин

МПК: F16H 1/24

Метки: зубчатая, передача

...фиг. 1 изображено ведущее(сборное) колесо передачи; на фиг.2 вид А на фиг. 1; на фиг. 3 - то же,вариант; на фиг. 4 - разрез Б-Б нафиг. 1,Зубчатая передача содержит ведущее (сборное) колесо 1 и зацепляющегде А - расстояние между осями 25колес 1 и 2 (или 6 и 8);Й - диаметр отверстий в шари,ках 3 (или 9) под стержень4 (или 7);Эи В - диаметр ведущего 1 и ведомого 2 колес (или 6 и 8);й - диаметр шарика 3 (или 9)й с - диаметр стержня 4 (нли 7);угол наклона стержней 4(или 6),35 или на наружной поверхности (фиг, 3) ведущего колеса 6 выполнены канавки глубиной й в которых размещены стержни 7, а расстояние между осями колес 6 и 8 и диаметр отверстий в шариках 9 под стержень 7 принимают равным Р - диаметры ведущего и ведомого колес...

Номер патента: 1442380

Опубликовано: 07.12.1988

Авторы: Леванцевич, Пигулевский, Скорынин

МПК: B23Q 5/20, B24B 41/04

Метки: металлорежущего, станка, шпиндель

...с помощью переходника 26. С целью предотвращения замыкания магнитных силовых линий на корпус регулятора натяга, магнитопровод и якоря выполнены из магнитомлгкого материала, а остальные детали регулятора натяга и переходник - из немагнитного.11 пиндель металлорежущего станка работает следующим образом.Задатчиком 27 осевого натяга устанавливается требуемый минимальный натяг в подшипниках электрошпинделя. Задатчик 27 связан с суммирующим устройством 28. У передней опоры вала-, ротора 3 крепится индукционный датчик 29, связанный с усилителем 30. При этом сигнал с суммирующего устройства 28 поступает на усилитель 31 мощности, а с него на соленоидные катушки 15 и 16 регулятора натяга. Возникшее в катушках 15 и 16 магнитное поле перемещает...

Номер патента: 1428880

Опубликовано: 07.10.1988

Авторы: Берестнев, Римкевич, Скорынин

МПК: F16H 1/24

Метки: зубчатая, передача

...вид.Зубчатая передача состоит из ко" лес 1 и 2, на наружных поверхностях которых равномерно расположены сферические впадины 3, промежуточных элементов 4, выполненных в виде шариков и резьбовых стержней 5. Промежуточные элементы 4 выполнены с 20двумя прямоугольными, перпендикулярно расположенными друг относительно друга и частично перекрывающимися прорезями 6. В одной из прорезей 6 каждого промежуточного элемента 4 25 установлены вкладыши 7 с резьбовыми отверстиями. Резьбовые стержни 5 ввернуты одним концом в резьбовые отверстия вкладышей 7, а другим концом соединены с колесом 1. 30Зубчатая передача работает следующим образом.При вращении колеса 1 усилия передаются на колесо 2 посредством промежуточных элементов 4, которые воздействуют...

Номер патента: 1411867

Опубликовано: 23.07.1988

Авторы: Адашкевич, Зеленков, Котикова, Краснопольский, Минченя, Пратусевич, Рыбаков, Севастьянов, Скорынин, Удовидчик

МПК: G01R 31/34, H01R 39/58

Метки: высокоскоростной, качества, коллектора, поверхности, рабочей, электрической

...кото 3 14118 рого от задатчика 23 подается величина напряжения, соответствующая допустимому перепаду в микрометрах.Компаратор 22 выдает сигнал логи 5 ческой единицы, когда сигнал на выходе вычитающего усилителя 19 больше заданного задатчиком 23 допустимого перепада ламелей, Сигнал с компаратора 22 поступает на вход разрешения записи Ч-регистра 24 памяти. Счетчик- распределитель 25, запрограммированный на коэффициент пересчета, равный числу ламелей в испытуемом коллекторе, в любой момент времени имеет на одном 15 из своих выходов сигнал логической единицы (на остальных его выходах логические нули), причем при поступлении на его вход импульсов от измерительного канала 18 через формирователь 20 логическая единица проходит через все...

Номер патента: 1399094

Опубликовано: 30.05.1988

Авторы: Головатенко, Кузьмич, Скорынин, Удовидчик

МПК: B24B 41/04

Метки: станка, узел, шпиндельный

...нагрузки, а зона с минимальной высотой - с диаметрально противоположной стороны,При равномерно распределенной осевой нагрузке Р предварительного осеДного натяга по торцу наружного колЬцаподшипника, не нагруженного внешнейрадиальной нагрузкой (положение 1на фиг. 3), углы контакта тел каченияс кольцами равны Р, = (3В результате действия на консольшпинделя внешней радиальной нагрузкивызывающей его изгиб (положение11 на фиг, 3), на радиальные Р иосевые Р составляющие нагрузки Рпредварительного осевого натяга накладываются аналогичные составляющиеи с 1 радиальной нагрузки. Нагрузкина тела качения со стороны, противоположной направлению действия внешнейрадиальной нагрузки, возрастают (Р ++ 9 а), а со стоРоны действиЯ Радиальной нагРУзки...

Номер патента: 1386416

Опубликовано: 07.04.1988

Авторы: Заболоцкий, Кошель, Минченя, Скорынин

МПК: B23Q 5/20, B24B 41/04

Метки: металлорежущего, станка, шпиндель

...для осуществления более плавной регулировки оптимального предварительного натяга цилиндрическая спиральная пружина имеет жесткость,значительно меньшую, чем прорезная, ав= томатическое регулирование предварительного осевого натяга в зависимости от величины упругих перемещений вала-ротора электрошпинделя относительно корпуса осуществлено посредством установки бесконтактного индуктивного датчика у передней опоры со стороны шлифовального круга, соединенного с электронной схемой, 1386416предназначенной для преобразования величины радиального смещения вала- ротора в электрический сигнал, управляющий усилием электромагнита.Этим обеспечивается оптимальнаявеличина натяга для различных режимов резания, которая обуславливаетзаданную точность...

Номер патента: 1374082

Опубликовано: 15.02.1988

Авторы: Скорынин, Смиловенко

МПК: G01M 19/00

Метки: динамических, испытаний, станка, узла, шлифовального, шпиндельного

...через 55 ременную передачу 4, причем может быть предусмотрено изменение скорости вращения диска 1 за счет изменения частоты вращения привода вращения(или за счет изменения передаточногоотношения ременной передачи 4). Диск1, имеющий на периферийной поверхности выступающие спинки роликов 7,перемещается до соприкосновения симитатором шлифовального круга 24 исоздания усилия, соответствующегозаданному. Линейные скорости вращенияимитатора шлифовального круга 24 идиска 1 могут быть синхронизированыдля случая малого выступания спинокроликов 7 над периферийной поверхностью диска 1. В этом случае круг 24обкатывается попеременно по поверхности эксцентричного ролика 7 и поповерхности самого диска 1. При значительном отличии скоростей...

Номер патента: 1357398

Опубликовано: 07.12.1987

Авторы: Бабин, Зиннуров, Киржнер, Коптелов, Крючков, Нечистых, Симонов, Скорынин

МПК: C04B 35/657

Метки: периклазсодержащих, плавленых

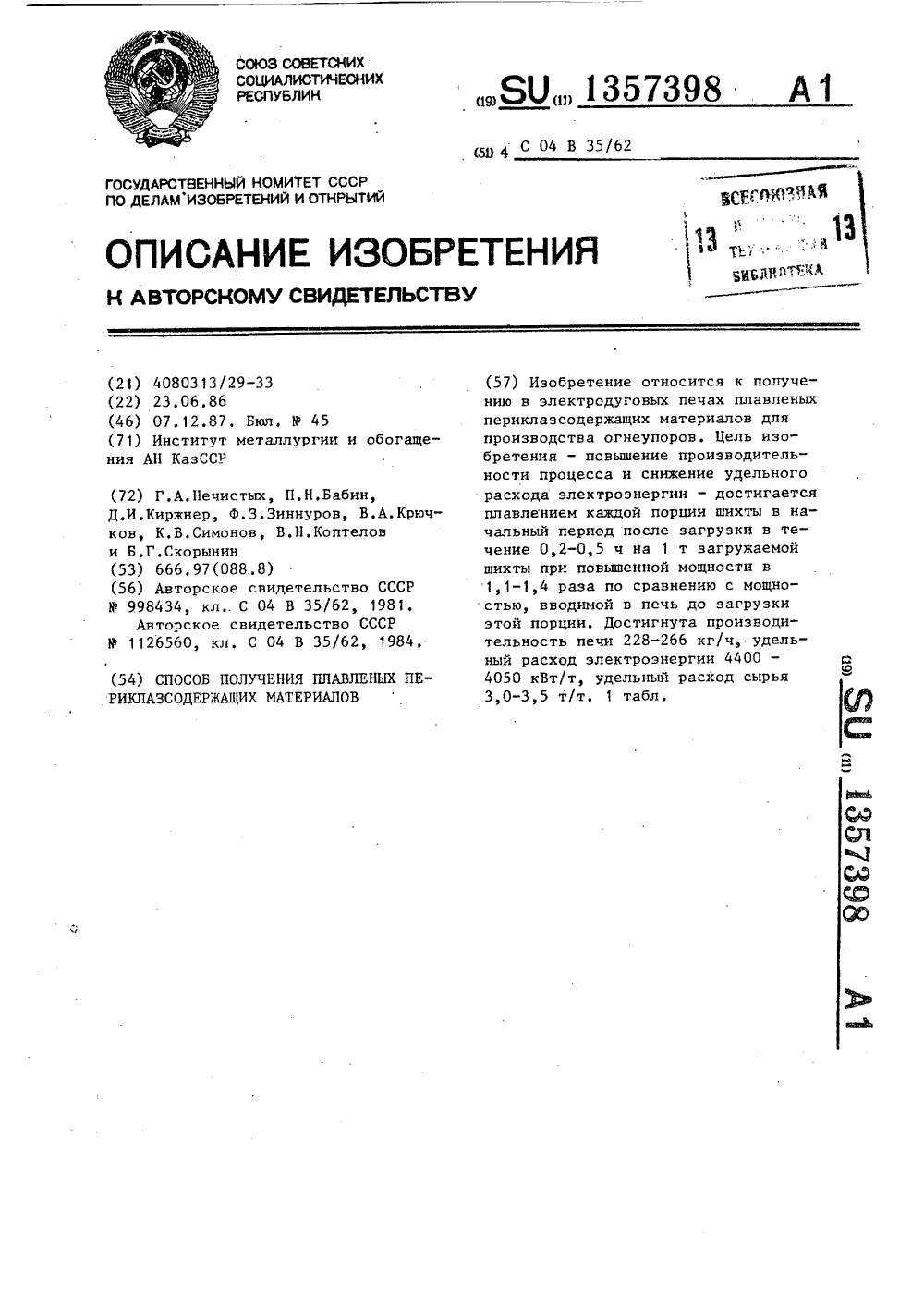

...шихтыдо загрузки:очередной порции весом 1,3 т в печьвводят 880 кВ; А, а после загрузки -в 1,10 раза большую мощность, т,е.965 кВ;А, работая с повышенной мощ 25 ностью в течение 16 мин (0,2 ч/тзагружаемой шихты). По истечении этого времени вновь переходят на работу с мощностью 880 кВ А до загрузкипоследующей порции шихты.П р и м е р 2, Плавки тех же шихтс той же дозировкой (1,2 т при плавке брусита, 1,0 т при плавке магнези,та, 1,3 т при плавке периклазохромита и хромитопериклаза) проводят прибольшем увеличении той же исходнойвводимой мощности (в 1,25 раза) ипри длительности периода работы печи на повышенной мощности после загрузки очередной порции 0,35 ч на4 О 1 т загруженной шихты. При этом сразу после загрузки шихты в...

Номер патента: 1350408

Опубликовано: 07.11.1987

Авторы: Иванушко, Кирпиченко, Лобунец, Островерхов, Скорынин, Черных

МПК: F16F 15/10

Метки: гаситель, колебаний, крутильных

...ца ра В. Снц и на валу 2, диск 3, установленный также1 ) на валу 2, упругий элемент 4 в виде пружины, расположенной между диском 3 и маховиком 1. систему у:равления собстве:- ной частотой колебаний, вьп 0 Не 1:ую в виде двух датчиков 5 и 6 крутильных ко)(- баний, первый из которых уста)овлен ца эО маховик(3 1, а дру гои - нястанка не показан), фс)зо)ого,сс)кторс 7 вход которого подклк)чен к выходам дтчиков 5 и 6, последовательно соеди)С- ного с цим филыра 8 низкой частоть вход которого подключен к выл(оду )с тс ктора 7, нелинейного элемента 91 сременным коэффис(ситом передач:1. Нчтсгр тора 1 О, усилите.я 11 пост 05 11:.Ого т,)к, электромачитя 13 .Ост 05 и10 Окя, )Г:1 НОВЛ(.ННОГО неодник 0 а к 0те( 1. 1 и постоянных х 1 Г)(и 103 1 ч,...
