G01M — Проверка статической и динамической балансировки машин или конструкций; испытания различных конструкций или устройств, не отнесенные к другим подклассам

Номер патента: 1415099

Опубликовано: 07.08.1988

Автор: Кузнецов

МПК: G01M 3/24

Метки: герметичности

...пузырьков в--10 раэ1 а 1 (50 дБ), так как а /а 10, при Р 10 Х интенсивность увеличивается до 70 дБ, что существенно увеличит чувствительность способа контроля герметичности за счет повышения интенсивности акустического излучения при неизменных режимах испытания.П р и м е р 1, Иэделие запол- няют рабочей жидкостью, например водой. Создают избыточное давление ра- бочей жидкости в изделии с помощью нагружающего устройства. Изделие по гружают в резервуар с индикаторной жидкостью, например водой, куда устанавливают приемник акустических колебаний, подключенный к известной аппаратуре контроля. Для повышения интенсивности акустических колебаний от истечения рабочей жидкости через течь в иэделии в индикаторную жидкость вводят пузырьки газа,...

Номер патента: 1415100

Опубликовано: 07.08.1988

Авторы: Мамай, Нестеренко, Сорокин

МПК: G01M 3/26

Метки: расхода, среды

...фиксируется датчиком 1 рабочей жидкости 8. Так как плотность рабочей жидкости выше плотности технологической жидкости 7, а значит и плотности контролируемой жидкости, то, дойдя до расширения 5, поршень 9 из рабочей жидкости под действием сил гравитации попадает во вторую трубку 6, а на ее конце, имеющем сужение н соединенном с отверстием 4 первой трубки 1, вытесняется новый поршень 9 иэ рабочей жидкости 8 в первую трубку 1. При по з 141510 ступлении новой порции утечки цикл повторяется.Зная объем прямолинейного участка первой трубки 1 и умножая этот объем на число импульсов датчика 11 рабочей5 среды, можно определить общий объем утечки или малый расход среды.Выполнение приемника 10 среды в виде воронки обеспечивает большую приемную...

Номер патента: 1415101

Опубликовано: 07.08.1988

Авторы: Попов, Сопрыкин

МПК: G01M 7/00

Метки: вибрации, машин, роторных

...Куликов Техред Л.ОлийныкКорректор Б Гирня Заказ 3864/39 Тираж 847 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений к открытий113035, Москва, Ж, Раушская наб., д. 4/5 Производственно-полиграфическое предприятие, г, Ужгород, ул. 11 роектная, 4 Изобретение относится к виброизмерительной технике и может быть использовано для автоматического контроля вибрации роторкых машин.Цель изобретения - обеспечение возМожкости автоматического контроля вибрации путем регулировки жесткости системы ротор - корпус с помоЩью набора пьезокерамических шайб, 10 Капряжение на которых регулируется елью обратной связи измерителя вибрации,На чертеже представлена блок-схема устройства. 15Между корпусом 1 и подвижным кольом 2 подшипника установлены...

Номер патента: 1415102

Опубликовано: 07.08.1988

Авторы: Захарченко, Качкин, Семенов

МПК: G01M 7/08

Метки: испытаний, маятниковый, стенд, ударных

...15для возвращения шарика 12 в исходноеположение. Втулка 10 схватывает сзазором диск 16 вала 3, в которыйпомещен поджатый к обойме 9 пружиной14 шарик 12, входящий в выполненныйво втулке 10 паз и осуществляющийсвязь между валом 3 и маятником 6 вовремя его разгона. Положение гнезда13 в обойме 9 соответствует положению маятника б непосредственно передударом по испытуемому объекту (не по,казан). Расстояние между рычагом 4и маятником б выбрано из условия свободного прохождения рычага 4 рядомс испытуемым объектом,Стенд работает следующим образом.Объект вывешивают на гибкой связи(не показано) напротив маятниковогостенда и выводят рычаг 4 с грузом 5иэ положения равновесия. Рычаг 4 поворачивает вал 3, который в это времяшариковым замком связан с...

Номер патента: 1415103

Опубликовано: 07.08.1988

Автор: Семенычев

МПК: G01M 7/00

Метки: колебаниях, линейной, механической, рассеяния, системы, характеристики, энергии

...измерения в каждой с интервалом Ь между соответствующими измерениями в первой вал между соответствующими измерениями первой и второй серии задаютравным полупериоду гармонического убоювоздействия - а интервал Ь междукаждой парой измерения в каждой серии задают меньшим полупериода гармонического воздействия в соответствии с соотношением; где р - показатель кратности, рЬ 4,Параметр Ы затухания и резонансную частоту и находят по соотношениям: гдеи Ъ определяют на основанииданных измерений в соответствии соследующими отношениями:(х, + х.,) - (х, + сумм в соответствии с приведенными соотношениями определяют искомые значения Ъ , %, Ы,. Задавая соответстЭвующую программу регистрации отсче тов путем задания р и Ь в блоке 4 управления, можно...

Номер патента: 1415104

Опубликовано: 07.08.1988

Автор: Лодус

МПК: G01M 7/00

Метки: нагружения, образца

...Техред Л.Олийнык Корректор В. БутягаЗаказ 3864/39 Тираж 847 ПодписноеВНИЙПИ Государственного комитета СССРпо делам изобретений и открытий113035, Иосква, Ж, Раушская каб., д, 45 Производственно-полиграфическое предприятие, г, Ужгород, ул, Проектная, 4 Изобретение относится к исследованию прочностных свойств материалов,Цель изобретения - расширение эксПлуатационных воэможностей устройства 5 Для нагружения образца.На чертеже представлена схема устройства нагружения образца.Устройство содержит основание 1, образец 2, установленный на основании 10 в неподвижном захвате 3, пружину 4, груз 5, электромагнитный привод 6, выполненный в виде полой секционироВанной катушки с автономно подключенными к источнику 7 постоянного тока 15 фекциями...

Номер патента: 1415105

Опубликовано: 07.08.1988

Авторы: Кобылкин, Ратников, Сосенков

МПК: G01M 7/00

Метки: испытания, стенд, удар, шлемов

...стороны груз 4имеет симметрично расположенные двавыступа 42 (фиг. 4., взаимодействующие при его движении с устройствамипредотвращения повторных ударов.Каждое устройство предотвращенияповторных ударов представляет собойкорпус 43 с ползуном 44, пружиной45, поводком 46 и фиксатором 47, который включает подпружиненный шарик48 и установлен подвижно в направляющих 49 корпуса 43, фиксатор 47 нагружен пружиной 50. Корпус 43 имеетхвостовик с прорезными шайбами 51,закрепленными гайками 52 на кронштейне 53, который закрепляется нанаправляющей 3, опираясь на одетуюна направляющую 3 втулку 54. Стол8 установлен подвижно в горизонтальных направляющих 55. На нем закреплены подшипники 56, в которых установлен поворотно подвес 57, имеющий рычаги 58...

Номер патента: 1415106

Опубликовано: 07.08.1988

Авторы: Командиров, Никонов

МПК: G01M 7/00

Метки: испытательный, стенд, ударный

...6 эдушную камеру А. В полость штока 254 плотно установлен (например, эапрвссоваи) стол б, который дополнительно поджат прижимной гайкой 7,навинчиваемой на конец штока 4. Нанаружную резьбу гайки 7 навинчиваетс 4 накидная гайка 8, крепящая устанавливаемое на стол 5 изделие 9,ВЭутри корпуса 3 в конце хода фланца5 закреплено, амортизирующее кольцо. 11 иэ мягкой резины. Воздушная камера А и кольцо 10 служат тормознымустройством стенда. Стол 6 изготавливается иэ демпфирующего материала,например древесных пород повышеннойплотности. 40Стенд работает следующим образом.В исходном положении фланец 5 толкателя установлен на силовозбудителе2. При пропускании короткого импульса тока высокого напряжения черезобмотку индуктора натолкатель 4действует...

Номер патента: 1415107

Опубликовано: 07.08.1988

Авторы: Журавлев, Кащенко, Киселева, Музыченко

МПК: G01M 7/00

Метки: динамическое, испытания, оболочки, осесимметричной, сжатие

...3 в виде диска, устанавливае,мого на свободный торец оболочки 2, ,соударяемый с центральной частью ударника 3 боек 4, размещенную между ударником 3 и свободным торцом оболочки 2 разрушаемую проставку 5 и ограничительный цилиндр 6. Устройство работает следующим образом.Импульсное нагружение центральной , части ударника 3 создается предварительно разогнанным бойком 4. При соударении бойка 4 с ударником 3 проставка 5 разрушается. Длительность импульса определяется временем разрушения проставки 5 при движении ударника Э иэ исходного положения фиг.1) до положения, в котором ударник 3 . упирается в ограничительный цилиндр 6 (фиг.3)Сокращение длительности ударного импульса позволяет эначительно снизить изгиб свободного торца оболочки 2, а...

Номер патента: 1415108

Опубликовано: 07.08.1988

Авторы: Бирюков, Бондарчук, Пресняков

МПК: G01M 7/00

Метки: испытания, нагрузку, стенд, ударно-вибрационную

...управления, в который входят датчик10 температуры, задатчик 11 и элемент 12 сравнения, один вход которого соединен через функциональный преобразователь 13 с датчиком 10 температуры, другой вход - с за 3 атчиком11, а выход через усилитель 14 соединен с управлякащм входом источника 9тока, а передвижные вдоль упругихэлементов 6 упоры 15 и элементы дляих перемещения, выполненные в видеконсольно закрепленных на платформе3 и включенных в цепь источника 9 тока биметаллических пластин 16, насвободном конце кажцой из которыхзакреплен упор 15. ".Стенд снабженприводом 17 механизма разведения столов 4 и приводами 18 для нагруженияиспытуемых изделий 5 крутящими моментами,Стенд работает следующим образом.Испытуемые изделия 5 закрепляются на столах 4...

Номер патента: 1415109

Опубликовано: 07.08.1988

Авторы: Баканичев, Горбаткин, Задоров, Овчинников, Сарвин, Силаев

МПК: G01M 13/02

Метки: испытания, передач, стенд

...отверстиями 8корпуса 7 цилиндра б в одном из крайних положениях регулятора нагрузки.Со вторым штоком 19 цилиндра б связан вилочный рычаг 20, концы которого размещены в пазах 15 стакана 14и наклонных направляющих заслонки 11.Рабочий объем цилиндра 6 разделенпоршнем 13 на две полости 21 и 22,давление в которых регистрируетсяприборами 23, На баке 4 выполненынаправляющие 24, в которых размещенсвязанный с домкратом 25 стол 26, накотором установлены привод 2 и испытуемая передача 3.Стенд, работает следующим образом,Испытуемая передача 3 и привод 2устанавливаются на столе 26, Домкратом 25 по направляющим 24 бака 4 выходной вал испытуемой передачи 3выставляется соосно с выходным валом кулачкового механизма 10 и соединяется муфтой.При...

Номер патента: 1415110

Опубликовано: 07.08.1988

Авторы: Гафиатуллин, Осипов, Павликов, Стриженок, Тихомиров

МПК: G01M 13/02

Метки: зубчатых, испытания, колес, стенд

...1 болтами 17 (фиг.2) и фиксируют от сдвига болтами 16. После этого устанавливают величину заданного размаха 0,0 за счет регулировки зазора с 1 (Фиг1) между поверхностью бандажа 24 и впади нами кулачков 7 вала 4, причем максимальный размах О,О должен быть задан меньше высоты кулачков 7, цтобыР, г, -Р,Р Е К, в него вместо Р 1 Рмакс- 2 и т.дт.е.Екмщ= ГаЕкГмин Ек ф сопвйи 2 - соответственно ми"макснимальное и макси-; подставив вместо Емаксф где Ехмин мальное количествокулачков 7 в последовательных рядахкулачкового вала 4,Соотношение (1) является производ.ным от уравнения кривой усталости,имеющего следующий общий вид:б Н,; = 5 Ис С щ сопвгде (7 - величина напряжения, возникающего в детали от нагрузки РН , - число циклов изменения...

Номер патента: 1415111

Опубликовано: 07.08.1988

Авторы: Войтешонок, Зарецкий, Зеленый, Лефаров

МПК: G01M 17/06

Метки: движения, колесного, параметров, средства, траектории, транспортного

...исходного положения при неизменном положении управляемых передних колес25 трактора свидетельствует о действии боковых сил на трактор, т.е. овозникновении бокового увода колестрактора, При этом показания датчиков9 и 1 О, регистрируемые блоком 11, используются для нахождения углов уводаколес переднего и заднего мостовтрактора, Таким образом, предлагаемоеустройство можно испольэовать дляисследования устойчивости прямолинейного движения колесного транспортного средства.При повороте трактора передние уп"ранляемые колеса 25 поворачиваются нанекоторый угол, вследствие чего трактор движется по траектории радиуса Б.При этом вилки 3 и 4 измерительныхколеси 2 отклоняются от исходногоположения. Радиус поворота Б однозначно зависит от углов поворота...

Номер патента: 1415131

Опубликовано: 07.08.1988

Авторы: Арбузов, Воронцов, Пайкин

МПК: G01M 7/08

Метки: динамических, испытаний, растяжение, стенд

...испытаний материалов на растяжение, продольный разрез; на фиг. 2 - ударная насадка с расположенным в ней сило 11 ым элементом.Стенд содержит привод, включающий корпус 1 с патронником 2. Внутри корпуса аходится шток 3, соединенный с ударниом 4, который в свою очередь связан с актив 11 ым захватом 5 посредством силового элемента, представляющего собой цилиндричесКий палец 6 с надетыми на него кольцевыми прокладками , Силовой элемент размещен в продольных овальных пазах 8 ударпика 4, причем радиус закругления овальных пазов 8 равен наружной поверхности Кольцевых прокладок 7. Испытуемый образец 9 крепится к активному 5 и неподвижному 1 О захватам. Для осуществления выстрела служит затвор 11.Стенд работает следующим образом.При...

Номер патента: 1415132

Опубликовано: 07.08.1988

Авторы: Астахов, Логинов, Лошманов

МПК: G01M 7/08

Метки: высокоскоростных, испытаний, сжатие

...свойств материалов, а именнок высокоскоростным испытаниям на сжатиеметодом разрезного стержня Гопкинсона.Цель изобретения - обеспечение возмож 5ности испытаний вцсокопрочных материалов.На чертеже изображена схема испытанийобразца по предлагаемому способу,К свободному торцу передающего стержня-волновода 1 прикладывается нагружающий импульс, который распространяется 10по передающему стержню-волноводу 1,проходит через дополнительный стерженьВолновод 2 без искажения в зоне контакта, передается на испытуемый образец 314 проходит через дополнительный стерженьволновод 4 в опорный стержень-волновод 5.Контактные нагрузки на передающий и опорный стержни- волноводы уменьшаются засчет выбора площадей поперечных сеченийдополнительных...

Номер патента: 1415133

Опубликовано: 07.08.1988

Автор: Двоеглазов

МПК: G01M 7/08, G01N 3/18

Метки: высоких, динамических, испытаний, температурах

...1 у 4, в которой находятся части стержнейОолноводов 1 и 2 с размещенным между ними ббразцом 5, тепловые затворы 6 и 7, расположенные в местах выхода стержней-волнородов 1 и 2 из термокамеры 4 и служащие 15 ,ля отсечки теплового потока из термокамеуы 4 и разделения стержней-волноводов 4 а участки с высокой и нормальной температурой, причем стержни-волноводы 1 1 2 выполнены ступенчатыми так, что участки 8 и 9 стержней-волноводов 1 и 2 больсго поперечного сечения находятся в гермокамере 4, а плоцади поперечных сечеи й участков стержней выбраны из соотношег ия ГуБ = Е /-, Еч где Е и Е. -- модули упугости материала стержней-волноводови 25при нормальной и высокой температурах аоответственно; Еп и Ег - площади попеОечных сечений участков...

Номер патента: 1416643

Опубликовано: 15.08.1988

Авторы: Горев, Иванов, Калабин, Савельев

МПК: E04H 3/00, G01M 9/00

Метки: аэродинамическая, зданий, испытания, моделей, труба

...относительно уровня днища7 для получения необходимого профиля скорости в моделируемом пограничном слое. Изобретение относится к аэродинамике и может быть использовано для экспериментального определения характеристик воздействия воздушного по 5 тока на здания и сооружения, для оценки распределения вентиляционных и технологических выбросов в приземном слое атмосферы и определения параметров микроклимата жилой и промышленной застройки.Целью изобретения является упрощение изготовления и повышение точности моделирования.На чертеже изображена аэродинамическая труба, продольный разрез,Аэродинамическая труба для испыта - ния моделей зданий состоит из подводящего канала 1 и рабочей части 2 с входным и выходным сечениями, а так же с...

Номер патента: 1416819

Опубликовано: 15.08.1988

Авторы: Ларкин, Проценко, Ращепкин

МПК: F25B 49/00, G01M 15/00

Метки: испытаний, насоса, стенд, теплового

...емкость 12 50 имеет переливную линию 26.Для измерения и попдержания требуемых параметров теплоносителей во время выхода на режимы и испытаний стенд снабжен контрольно-иэмери тельной аппаратурой: датчиками 27-32 температуры, расхода 33-35, давления 36 и 37 теплоносителей, а также измерителем 38 электрической мощности привода компрессора 2.Стенд для испытаний теплового насоса работает следующим образом,. Производится заполнение дополнительных циркуляционных контуров через входы 24 и 25, емкость 12, испаритель 5, выход 13, запорные элементы 21-23 с помощью насоса 20 теплоносителем необходимой температуры, после чего запорные элементы 21 и 22 закрываются, включаются насосы 18 и 19 и устанавливается циркуляция теплоносителя в...

Номер патента: 1416870

Опубликовано: 15.08.1988

Авторы: Триликаускас, Янкунас

МПК: G01L 3/10, G01M 13/04

Метки: веретен, опорах, прядильных, реакций

...общей Рр =Р 1+ Ф в опорах 1 и 2 между концом рычага 7 и пьезодатчиком 8 вставляют упоры 9. Иикрометрическим винтом 11 опускают регулируемый упор 12 до соприкосновения со свободным концом рычага 7 и создают давление Р, прижимающее упор 9 к пьезодатчику 8. Переключателями 24 и 15 отключают датчик 22 измерения амплитуды колебания шпинделя веретена а пьезодатчик 13 - от блока 16 вычитания. Переключатели 20 и 21 включены. Шпинделю сообщают рабочую скорость, Возникающие переменные крутящие моменты в опорах 1 и 2 стремятся повер" нуть гнездо 3. Рычаг 7 давит на упор 9, связанный с пьезодатчиком 8, и сигнал, пропорциональный общей переменной составляющей Р 1, в опорах,1 пер1 и 2 через усилитель 19 поступает в регистрирующее устройство 18.При...

Номер патента: 1416871

Опубликовано: 15.08.1988

Авторы: Кондратенко, Крючков, Никольский

МПК: G01M 3/04

Метки: бесконтактный, течеискателя, щуп

...образуется сосредоточенная податливость, определяемая по ФормулеЙЧк ЙРкср Р т Ьт(2)Ро Рк где Чк- объем парогазовой полости на выходе из канала 6- давление парогаза на выходе из канала 6;- площадь поперечного сечения потока на выходе из канала 6, - осредненная площадь поперечного сечения канала 6;е(=агсгЧе- угол завихрителя 7;ЧЧ - меридиональная кориолисоваскорость потока на выходеиз щели 9 и канала 6;Ч - тангенциальная кориолисоваскорость потока на выходеиз щели 9 и канала 6;П - тангенциальная скоростьвыхода парогаза из щели 9и канала 6.На графике чувствительности контроля (Р) в зависимости от зазора (1) между щупом и .поверхностью контролируемого изделия (фиг.3) обозначено:а - зависимость чувствительностиот зазора по известному...

Номер патента: 1416872

Опубликовано: 15.08.1988

Авторы: Нежданов, Чумаков

МПК: G01M 5/00

Метки: балочных, испытаний, конструкций, механических, стенд, строительных

...перемещения испытываемых конструкций 6 (двутавровык балок), выполненным в виде привода 7, маховика 8 и шатуна 9. Нагруэочное приспособление снабжено регулируемыми соединениями в виде пластин 10, болта 11 и шарниров 12. Рабочие роликовые опоры 3 установлены на стойках 2 симметрично и попарно, на разных уровнях по высоте и с эксцентриситетом одна относительно другой (2 е) в каждой паре, а тяги 4 с пружинами 13 и регулируемые соединения с пластинами 10, болтами 11 и шарнирами 12 установлены параллельно осям 14 роликовых опор 3.Стенд работает следующим образом.Испытываемые конструкции 6 устанавливают на нижние роликовые опоры 3 и соединяют между собой в верхней части тягами 4 с силоизмерителями 5 и пружинами 13. В нижней части...

Номер патента: 1416873

Опубликовано: 15.08.1988

Авторы: Новаковский, Резник, Ройтман

МПК: G01M 11/06

Метки: диагностики, средств, транспортных, фар

...ориентации на шарнире 9, состоящая иэ двух зеркал 10 и 11 видоискателей, смонтированных на шарнирах 13 и 12, оси которых. лежат в плоскостях, параллельных вертикальной плоскости, проходящей через оптическую ось объектива 3, и юстировочное зеркало 14 с нанесенной на его отражающую поверхность юстировочной линией 15, установленное неподвижно относительно зеркал 10 и 11. Шарниры 6 и 9 снабжены фиксаторами 16 и 17 положения.1 Зеркала 10, 11 и 14 устанавливают так, чтобы отражакщие поверхности зеркал 1 О и 11 были обращены к отражающей пбверхности зеркала 14 и частично перекрывали его.Устройство работает следующим образом.45Устройство устанавливают напротив фары транспортного средства, оптическую камеру 2 поднимают на высоту, при которой...

Номер патента: 1416874

Опубликовано: 15.08.1988

Авторы: Аджемян, Александрян, Мкртчян, Хачикян

МПК: G01M 13/00, G01M 17/007

Метки: испытаний, машин, сельскохозяйственных, стенд

...насадком 9, который выполнен с переменным профилем в двух взаимно перпендикулярных плоскостях, Площадка 8 шарнирно смонтирована на основании 1 посредством механизма ее перемещения в двух перпендикулярных относительно опорного колеса 4 направлениях, Механизм перемещения площадки 8 выполнен в виде шарнир 35 ного четырехзвенника 10 с параллельно расположенными звеньями 11.При работе стенда нагружатель б усилий рабочих сопротивлений имитирует условия соприкосновения при взаимодействии рабочих органов 3 с почвой, а имитатор неровностей рельефа. через гидронагружатель 7 и насадок 9 площадки 8 создает усилия рабочих сопротивлений при взаимодействии опорного колеса с неровностя" ми поверхности почвы.При этом благодаря переменному профилю...

Номер патента: 1416875

Опубликовано: 15.08.1988

Авторы: Гришин, Титов, Якушов

МПК: G01M 13/00

Метки: внутреннего, вращения, двигателя, испытания, клапана, механизма, сгорания, стенд

...5 кулачковый вал 33приводится во вращение. Пульсирующаянагрузка от кулачка 32 через толкатель 31, штангу 30 и коромысло 28воздействует на верхний конец имитатора 18 клапана, который через пружину 21 с той же частотой воздействует на диск 22 толкателя 23. Последний при нахождении стола 2 вположении, когда механизм 25 вращения клапана отсутствует на нем,остается неподвижным, так как диск22 нижней поверхностью прижат к ограничительной втулке 27,При испытании на работоспособность .механизм 25; вращения клапана меха 141 б 875низмом загрузки (не показан) подается на стол 2 и подается командана включение силового цилиндра 17,вследствие чего клин 15 сдвигаетсяштоком цилиндра 17, заставляя ролик10 стола 2 перемещаться по наклоннойплоскости с...

Номер патента: 1416876

Опубликовано: 15.08.1988

Автор: Гребенников

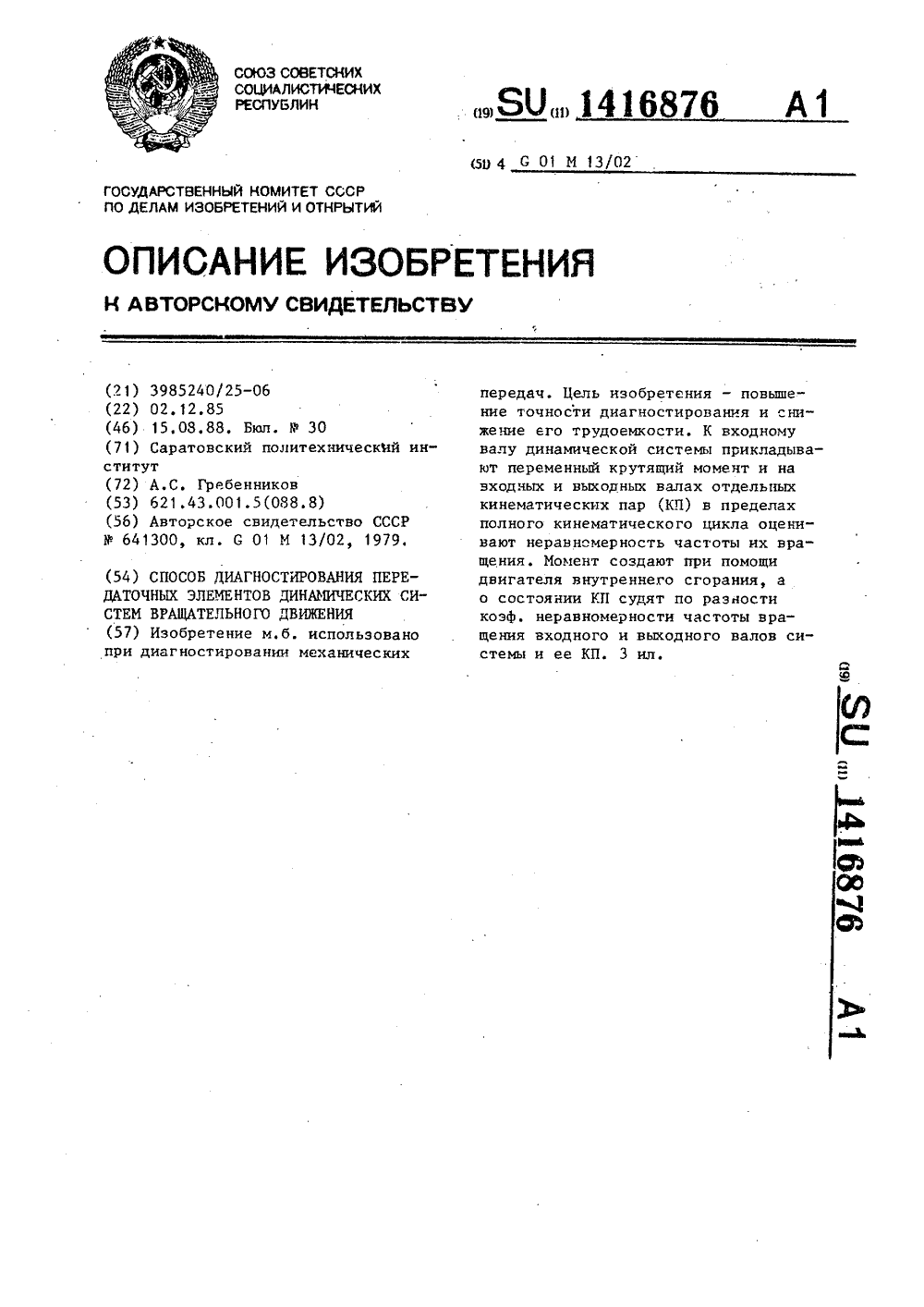

МПК: G01M 13/02

Метки: вращательного, движения, диагностирования, динамических, передаточных, систем, элементов

...всей системыи отдельных ее кинематических пар.При увеличении зазора в кинематической паре редуктора 2 (фиг1) выявлена закономерность как роста абсолютной величины коэффициента д (при угловом люфте= 4,5 д=0,0064, Фиг. 2 и 3), так и увеличение разно- . сти мгновенных значений угловой скорости входного п и выходного и валов (фиг.3) в моменты времени, соответствующие "перекладкам" зубьев в зацеплении при периодически повторяющихся изменениях значений крутящего момента ДВС по.углу ее поворота, т,е. при "перекладке" и - и 110. При одних и тех же условиях испытания (и, рВс = сопзг.) максимальная разность п- и 1 в момент "перекладки" увеличивается с возрастанием зазора в зубчатой передаче, что дает возможность .количественно оценить...

Номер патента: 1416877

Опубликовано: 15.08.1988

Авторы: Беккер, Белюкин, Воскобойников, Гусев, Соколова, Стесин

МПК: G01M 13/02

Метки: гидроуправляемый, нагружатель

...передача 46 включает синхронизирующую коробку 49перемены передач, гидроуправляемыйнагружатель 1 и замыкающие цепныепередачи 50 и 51. Кроме того, в стенде имеется насос 52 управления, выход 53 которого связан с входом гидроуправляемого нагружателя 1 гидролинией 54. Выход нагружателя 1 гидролинией 55 связан с баком 56, к которому также подключены параллельноустановленные напорный 57 и предохранительный 58 клапаны, связанныес выходом 53 насоса 52. Выход 47 ивход 48 испытуемой коробки 44 механически связан с синхронизирующейпередачей 46,Между подшипником 5, вала внешнейполумуфты 2 н проточкой 39, являющейся выходом канала 40 корпуса 8,размещен по меньшей мере один уплотнительный узел, выполненный на валу внешней полумуфты 2, в виде...

Номер патента: 1416878

Опубликовано: 15.08.1988

Авторы: Горбацевич, Грицкевич, Дзюнь, Какауридзе, Лемачко, Навериани, Поддубко, Шпаковский

МПК: G01M 13/02

Метки: дифференциалов, испытания, машин, стенд, транспортных

...движенияколес дифференциалов и образована 25зубчатыми колесами 15-18, валом 19и предохранительной муфтой 20, Колеса15 и 16 выполнены с переменным передаточным отношением, например элгип -тическими.Нагружающее устройство 14 снабжено устройством 2 1 для измерения углазакрутки замкнутого контура, а наполом валу 13 расположен датчик 22нагрузки.Стенд для испытания дифференциаловтрансмиссий транспортных машин работает следующим образом,С помощью нагружающего устройства14 осуществляется закрутка валов 1113 замкнутого контура. Вал 19 и зуб 40чатые колеса 15-18 остаются при этомразгруженными. Двигатель 1 приводитво вращение все валы и зубчатые передачи. Благодаря эллиптическим зубчатым колесам 15 и 16 валы 11 и 12получают вращение с...

Номер патента: 1416879

Опубликовано: 15.08.1988

Авторы: Лисов, Тепленков

МПК: G01M 13/04, H02K 15/00

Метки: узла, шарикоподшипникового, электродвигателя

...разгоняют до скорости Ч и измеряют суммарное количество оборотов, начиная со скорости 25 Ч до полной остановки контролируемого электродвигателя, суммарное количество оборотов которого составляет И;, Если величина Б ) Я , увелизт ф чивают осевой натяг шарикоподшип никового узла контролируемого элект" родвигателя. Для этого поджимают крышки контролируемого электродвигателя, поворачивая винт крепления по часовой стрелке.35Далее вновь разгоняют его и аналогично производят измерение суммарного количества оборотов, начиная со скорости Ч и до полной остановки, Если величина суммарного количества оборо тов М,2 вновь будет больше эталонного значения М, , повторяют операции поджима крышек контролируемого электродвигателя по часовой стрелке...

Номер патента: 1416880

Опубликовано: 15.08.1988

Авторы: Абразумов, Ахметшакиров, Козлов, Корелин, Непомнящий, Патрушев

МПК: G01M 13/00

Метки: бензиномоторной, двигателя, зажигания, опережения, пилы, стенд, угла

...редуктором4 с помощью кольцевых скоб 5 и б, 20идентичных крепежным элементам бензиномоторной пилы. На ведущем валуРедуктора 4 установлена ведомаячашка 7 Центробежной муфты, а наведомом валу - рукоятка 8, на оси 25ведомой чашки 7 жестко закрепленоупругое блокирующее устройство 9,взаимодействующее с ведущим поводком10 центробежной муфты. На корпусередуктора 4 прорезано окно 11, надкоторым установлена кольцевая шкала12, а на наружной поверхности чашки 7нанесена метка 13, которая совпадаетс нулевой меткой шкалы 12 в момент,когда цилиндр испытываемого двига 35теля 3 находится в верхней мертвойточке . По оси окна 11 устанавливаетсястробоскопическое устройство 14 наосновании 1 с помощью стойки 15. Насвечу двигателя 3 надевается...

Номер патента: 1416881

Опубликовано: 15.08.1988

Авторы: Ильин, Сорокин

МПК: G01M 15/00

Метки: внутреннего, газового, двигателя, износа, компрессора, сгорания, центробежного

...Масла (в зависимости от его загрязненности), Растекаясь от центра к периферии слайда8 масло оставляет на нем как ферромагнитные так и неферромагнитныеметаллические частицы износа, которые концентрируются эа счет магнитного поля в виде одного или нескольких концентрических колец. При этомво внутреннем кольце за счет силгравитациии магнитного поля происходит наиболее полное осаждение более крупных частиц размером 10".100 мкм, тогда как во внешнем кольце,осаждаются более мелкИе частицы размером с 10 мкм, Само масло стекает по дренажным каналам. Затем повсротом штатива в то же положение устанавливают пипетку с растворителем (ксилол, гептан, гексан, пентан), . Частота вращения магнитной системы 4 увеличивается до 150 мин , после чего...
