G01M — Проверка статической и динамической балансировки машин или конструкций; испытания различных конструкций или устройств, не отнесенные к другим подклассам

Номер патента: 847105

Опубликовано: 15.07.1981

Авторы: Гордин, Рогачев

МПК: G01M 1/24

Метки: potopob, динамических, харак-теристик

...ротора.847105 Формула изобретения Составитель Р. Гайнутдинова Редактор Н. Воловик Техред А. Бойкас Корректор В. Бутяга Заказ 5469/65 Тираж 907 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Цель изобретения - повышение точности и расширение функциональных возможностей.Поставленная цель достигается тем, что перед каждым измерением прогиба ротора меняют жесткость по крайней мере одной 5 из его опор, а все измерения проводят на одной и той же скорости вращения ротора.Сущность способа заключается в следующем. Ротор устанавливается на опоры регулируемой жесткости и приводится во вращение, нагружают ротор инерционными...

Номер патента: 847106

Опубликовано: 15.07.1981

Авторы: Дон, Потапов, Сергеев, Скоморовский, Фудеман, Шварцман

МПК: G01M 1/32

Метки: балансировки, ротора

...поло- г 5 жение и перекрывает сверление 8, препятствуя опорожнению камеры 5. При необходимости камеру 5 можно очистить, вывернув болт 12.Выпадение компенсирующей массы 3 из рабочей камеры наружу исключено, поскольку камера запирается неподвижными выступами 11.Высота выступов 11 неподвижного кольца и глубина приемных концентричных па 064зов 6 выбирается такой, чтобы исключить выпадение компенсирующих масс 3 во всем диапазоне возможного осевого перемещения между дисками 1 и 10.Число балансировочных камер 5 может быть любым, но не менее трех, что позволяет, варьируя числом шариков в камерах, менять величину и угол установки дебаланса в данном сечении.Формула изобретенияУстройство для балансировки ротора,например турбомашины,...

Номер патента: 847107

Опубликовано: 15.07.1981

Авторы: Варданян, Вартанян, Гусаров, Саргсян, Саркисян, Татевосян, Шаталов

МПК: G01M 1/38

Метки: балансировки, вращающихся, тел

...индуктора.На чертеже изображено устройство для балансировки вращающихся тел.847107 Формула изобретения Составитель Р. Г Техред А. Бойка Тираж 907 Государственного к лам изобретений и ква, Ж - 35, Раушс Патент, г. Ужгород нутдинов едактор Н. Волови аказ 5469/65орректор В. Б одписноеССР яга ВНИИПпо 113035, М лиал ППП митета С открытий ая на 6 д 4/5 ул. Проектная,Устройство содержит датчик 1 дисбаланса, связанный с вращающимся ротором 2, установленным в опоры 3, блок 4 управления, соединенный с датчиком 1, механизм корректировки, выполненный в виде рабочей камеры 5 с соплом 6, заполняемой жидким затвердевающим веществом 7.Для поддержания вещества в жидком состояйии устройство содержит систему 8 нагрева, связанную с блоком 4...

Номер патента: 847108

Опубликовано: 15.07.1981

Авторы: Беспалов, Мясников, Сажин, Теплицкий, Юрченко

МПК: G01M 3/02

Метки: испытания, нагерметичность

...1 выполнен в виде трех концентрично расположенных патрубков: внутреннего патрубка 7, соединенного с источником 4 пробного газа и установленного с возможностью осевого перемещения относительно обращенных в сторону выхода пробного газа торцов наружных патрубков, наружного патрубка 8, соединенного с источником 5 защитного газаи среднего патрубка 9, соединенного со средством б откачки в виде вакуум-насоса. Обдуватель 1 содержит также наконечник 10, выполненный из материала, обеспечивающего нанесение метки на поверхность изделия,Устройство работает следующим образом.При отыскании места течи обдувателем 1 проводят по контролируемой поверхности 11 изделия 2 и, при наличии в ней сквозного дефекта, гелий, поступающий от источника 4 через...

Номер патента: 847109

Опубликовано: 15.07.1981

Авторы: Букреев, Кулюгин, Ронин, Храбров

МПК: G01M 3/02

Метки: контрольнойсмеси, приготовления, стенд

...и открытРаушская набУжгород, ул. П Составите Техред А.Тираж 907 ИИПИ Государствпо делам Изобре 35, Москва, Ж - 35 ППП Патент, г едактор Н. Воло аказ 5469/65ректор В. БутягаписноеСССРийд. 4/5роектная, 4 1130 лиал 3и управляемый клапан 12, соединенный с магистралями 2 и 8 цилиндр 13 поджимающего устройства, поршень 14 которого разделяет объем цилиндра на две полости А и Б, соединяющие полости А и Б между собой дополнительные магистрали 15 и 16 и установленными на них соответственно управляемыми клапанами 17 и 18, установленные на полостях А и Б цилиндра 13 управляемые клапаны 19 и 20 для сброса давления и манометры 21 и 22, и управляемые клапаны 23 и 24, соединяющие поджимающее устройство с изделием.Стенд работает следующим образомВ...

Номер патента: 847110

Опубликовано: 15.07.1981

Авторы: Мохов, Нехаевский, Смирнов

МПК: G01M 3/02

Метки: испытания, конструкций, проницаемостьстроительных

...а последний выполнен разветвленным после делителя по ходу потока газа на два рукава, в одном из которых установлен расходомер.На чертеже показана схема установкидля испытания на проницаемость строительных конструкций.20 Установка содержит вакуумную камерус обоймой 2 из эластичного материала, подсоединенный к камере 1 трубопровод 3, который разветвливается после установленСоставитель В, ТальвойшТехред А. Бойкас Корректор В. БутягаТираж 907 ПодписноеИ Государственного комитета СССРделам изобретений и о 1 крытийМосква, Ж - 35, Раушскаи наб., д. 4/5П Патент, г. Ужгород, ул. Проектная, 4 Редактор Н, ВоловиЗаказ 5469/65 ВНИИП по 113035,филиал ПП3ного в нем делителя 4 со шкалой 5 на два рукава 6 и 7, в одном из которых установлен...

Номер патента: 847111

Опубликовано: 15.07.1981

Авторы: Саушкин, Скиба

МПК: G01M 3/08

Метки: заглушка, полых, типа, труб

...закрепленных концами в сухарях, соединенных 2 О с цилиндром тяг с клиновыми концами, взаимодействующими с сухарями, а заглушка снабжена упорами, закрепленными на поршне и взаимодействующими с тягами.Р84711 Формула изобретения На фиг. 1 изображена заглушка полых изделий; на фиг. 2 - сечение А-А на фиг. 1.Заглушка содержит корпус 1 силового цилиндра с отверстием 2 для подвода рабочей среды в цилиндр, поршень 3 с радиальным каналом 4, переходящим в осевой канал 5, обратный клапан 6, установленный на входе осевого канала 5, уплотнительный элемент 7, расположенный на наружном торце поршня 3, сухари 8, гибкие ленты 9, закрепленные концами в сухарях, тяги 10, соединенные с корпусом 1, клиновые концы 1 тяг, взаимодействующие с сухарями 8, упоры...

Номер патента: 847112

Опубликовано: 15.07.1981

Авторы: Глущенко, Минаев, Михайлов, Филиппов

МПК: G01M 3/08

Метки: заглушка, полых, типа, труб

...уплотнительный элемент в виде манжеты; установленной на крышке и телескопический упор с гайкой на наружной трубке 2),Недостатком данной заглушки является малая надежность работы уплотнительного элемента, связанная с неравномерным прижимом уплотнительного элемента к поверх ности трубы, имею виьной цилиндриче эллипсность).Цель изобретен ности работы.Поставленная ц заглушка снабжен манжеты на задан другого двумя раз ческими централь дый из которых со вых секторов, кон щенными в отверст ным между дискам вой резьбой, взаим ми гайками.На чертеже изо8471имодействующий с конусными гайками 1 О и 11, втулку 13, установленную в крышке 3 и служащую опорой винта 12, болт 14 для крепления дисков 8 и 9 между собой и с крышкой 3, прокладку...

Номер патента: 847113

Опубликовано: 15.07.1981

Авторы: Буров, Дробот, Куликов, Лупанос

МПК: G01M 3/16

Метки: герметичности, изделий•i

...Г 1 с р-п-р проводимостью, выполненного из германия сплавным или сплавно-диффузионным методом, например, МП 42, сопротивление смещения К и сопротивление ограничения Ка выводы которых соединены с базовой и коллекторной цепями транзистора Т 1, регистрирующий блок 14, включающий в себя резистор Кз - делителя напряжений, резисторы К, - К, образующие совместно с транзистором Т 2 мостовую схему, микроамперметр 15, включенный в диагональ мостовой схемы.Вывод эмиттера транзистора Т 1 и второй вывод резистора Кподключены к + источнику 16 питания, а второй вывод резистора К подключен к базе кремниевого транзистора Т 2 регистрирующего блока 14, Регистрирующий блок 14 также подключен и источнику 16 питания.Способ осуществляется следующим...

Номер патента: 847114

Опубликовано: 15.07.1981

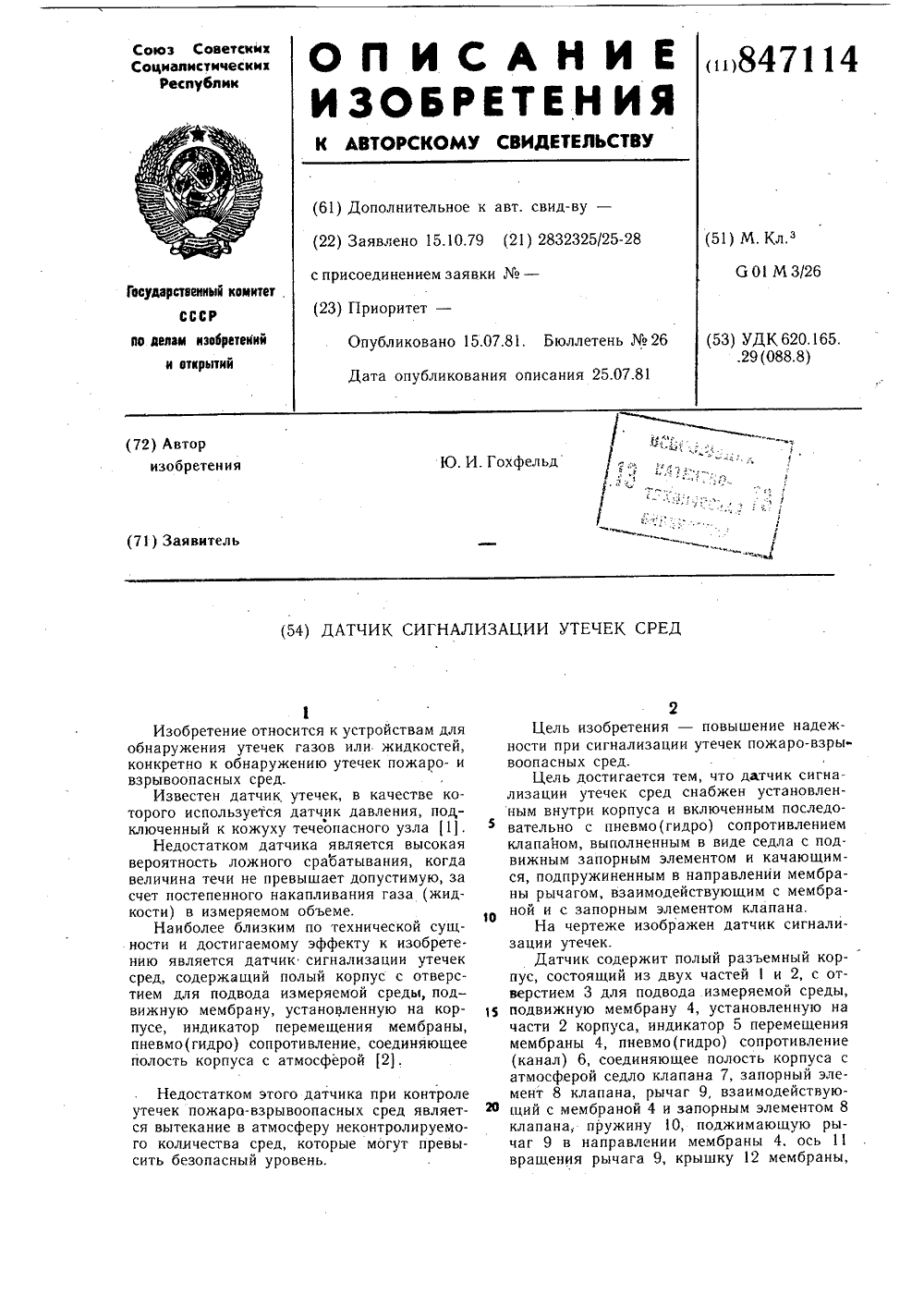

Автор: Гохфельд

МПК: G01M 3/26

Метки: датчик, сигнализации, сред, утечек

...разъемный корпус, состоящий из двух частей 1 и 2, с отверстием 3 для подвода измеряемой среды, 1 подвижную мембрану 4, установленную начасти 2 корпуса, индикатор 5 перемещения мембраны 4, пневмо(гидро) сопротивление (канал) 6, соединяющее полость корпуса с атмосферой седло клапана 7, запорный элемент 8 клапана, рычаг 9, взаимодействую- аО щий с мембраной 4 и запорным элементом 8клапана, пружину 10, поджимающую рычаг 9 в направлении мембраны 4, ось 11 вращения рычага 9, крышку 12 мембраны,Составитель А Техред А. Бойкас Тираж 907 И Государственного ком делам изобретений и о осква, Ж - 35, Раушска Патент, г. Ужгород, Ларин Корректор О. БилаПодписноеитета СССРткрытийя .наб., д. 4/5ул. Проектная, 4 Редактор Н. ВоловикЗаказ...

Номер патента: 847115

Опубликовано: 15.07.1981

Авторы: Семенов, Трейман

МПК: G01M 3/30

Метки: гидроопрессовки

...5 и дренажным вентелем 6, герметично соединенную и сообщенную с ней, датчик 7 давления и пластичный вкладыш 8, размещенный в форкамере 4 под поршнем 5,При этом форкамера 4 сообщена с испытательной камерой 2 через конический переход 9.Устройство работает следующим образом.Изделия 1 помещаются в заполненную жидкостью 3 испытательную камеру 2. Форкамера 4 с поршнем 5, открытым дренажным вентелем 6 и размещенным под поршнем 515 ташниковКорректор О. БилаПодписноекомитета СССРи о 1 крытийскан наб., д, 4/5од, ул. Проектная, 4 Составитель В. По Техред А. Бойкас Тираж 907 сударственного м изобретенийа, Ж - 35, Раушатент, г, Ужгор пластичным вкладышем 8 герметично соединяется с испытательной камерой 2. При этом через дренажный вентель 6...

Номер патента: 847116

Опубликовано: 15.07.1981

Авторы: Казаков, Котов

МПК: G01M 3/40

Метки: герметичность, испытания

...манипулятор 2для крепления и перемещения изделия 3.К внутренней полости 4 изделия подведена магистраль 5 подачи пробного газа, разрежение в камере осуществляется откачнымпостом 6. В камере также размещен источник электронов - электроннолучевая пушка 7 и имеется иллюминатор 8,Способ осуществляется следующим образом.Для проведения сварочных работ изделие 3 устанавливают в вакуумную камеру 1на манипулятор 2. Г 1 осле проведения сварки изделие испытывают на герметичность,20 для чего в вакуумной камере 1 создаютразрежение, а изделие (замкнутый объем)3 заполняют пробным газом. Далее поверхность изделия посредством электроннолуче8471 6 3вой пушки 7 облучают сфокусированным пучком электронов, с помощью манипулятора 2 меняя участки...

Номер патента: 847117

Опубликовано: 15.07.1981

Авторы: Волошинов, Каразин, Колесников, Романенко, Самсонов, Смирнов, Соколюк

МПК: G01M 7/00

Метки: воздействиеускорений, датчиков, испытания, калибровки, стенд, ускорений

...на ней стол 5 для установки испытуемого изделия 6, привод 7 вращения стола, установленный на платформе 1, и передающий вращение через вал 8 на стол 5. Стол 5 и привод 7 вращения стола имеют возможность поворота в плоскости, проходящей через оси вращения платформы 1 и стола 5 в пределах угла 2 в, Поворот осуществляется через червячную передачу,состоящую из червячного вала 9 и шестерни 10, от двигателя 11.Стенд работает следующим образом.Испытуемое изделие 6 закрепляется на столе 5. Включается привод 4 вращения платформ. Вращение передается через шпиндельный узел 2 на платформу 1, таким образом изделие подвергается действию линейного ускорения. При включении привода 7 вращения стола изделие 6 получает дополнительное вращение...

Номер патента: 847118

Опубликовано: 15.07.1981

Авторы: Козлов, Перель, Суминов

МПК: G01M 7/00

Метки: испытания, нарезонансных, объектов, частотах

...входе и выходе вибростенда 1 на первой измеряемой резонансной частоте объекта.Напряжение на выходе блока 10 развертки равно нулю. По команде Пуск блок 22 управления включает блок 10 развертки. Последний вырабатывает линейнонарастающее напряжение, которое пройдя сумматор 11 поступает на вход генератора 14.Если на вход второго интегратора 16 подать постоянное напряжение, то на его выходе в зависимости от знака входного напряжения появится линейно нарастающее или линейно убывающее напряжение. Причем скорость изменения выходного сигнала 4пропорциональна входному напряжениюКомпаратор 17 следит за его выходным напряжением и, когда оно превышает заданные пределы, изменяет с помощью блока 15 изменения знака знак напряжения, подаваемого на второй...

Номер патента: 847119

Опубликовано: 15.07.1981

Авторы: Иванов, Кучумов, Разживенков

МПК: G01M 7/00

Метки: испыта-тельного, стенда, тормозное, ударного

...4 вставлены втулки 5 - 7, в которыхрасположены стержни 8 - 10 различного поперечного сечения, которые являются срезаемыми элементами. Отверстия во втулках5 - 7 совпадают по форме с поперечными сечениями стержней 8 - 10. Для соединения 20звеньев корпуса 2 друг с другом служат болты 11. С внешней стороны корпуса 2 на стержни.8 - 10 установлены хомутики 12, служащие для их фиксации. На верхнем торцекорпуса 2 установлен упругий элемент 1325в виде тарельчатой пружины,Тормозное устройство работает следующим образом.Под действием падающей массы на резец 1 он перемещается вдоль оси корпуса 2и срезает своей режущей кромкбй выступа- з 0ющие внутрь корпуса 2 концы стержней 8 -,10. Характер изменения силы торможения,а следовательно, формы, величины...

Номер патента: 847120

Опубликовано: 15.07.1981

Автор: Яковлев

МПК: G01M 7/00

Метки: испытаний, стенд, ударных

...2 с бойком 3, приспособление 4 для крепления испытуемого изделия 5, два дополнительных бойка 6 и 7, направление удара которых взаимно перпендикулярно в плоскости, перпендикулярной направлению удара бойка 3 силовозбудителя 2, двумя механизмами передающими удар бойка 3 сил овозбудителя 2 соответствующему дополнительному бойку 6 и 7 и содержащими каждый двуплечий рычаг 8, один конец которого жестко связан с дополнительным бойком 6, подпружиненный шток 9, связанный со вторым концом рычага 8, и ролик 10, закрепленный на конце штока 9, а боек 3 снабжен горизонтальной направляющей 11 и вертикальной направляющей 12, расположенными с возможностью взаимодействия с роликами 1.0.Приспособление 4 для крепления испытуемого изделия 5,выполнено в виде...

Номер патента: 847121

Опубликовано: 15.07.1981

Автор: Черемисин

МПК: G01M 7/00

Метки: испы-тательному, стенду, тормозное, ударному

...заданного ударного импульса.Поставленная цель достигается тем, что тормозное устройство снабжено ножами для разрезания материала крешера при его истечении из зазора между торцом обоймы и основанием, расположенными на торце обоймы вокруг зазора.Н ф г. 1 изображено описываемое устройство, вид сверху; на фиг. 2 - разрез А - А на фиг. 1.Тормозное устройство содержит обойму 1, пуансон 2, крешер 3, размещенный в обойме 1, Крешер 3 установлен на основании 4, между которым и обращенным к нему торцом 5 обоймы 1 образован кольцевой зазор (не показан), величина которого может регулироваться с помощью прокладок 6. На торце 5 обоймы 1 вокруг зазора равно847121 Формула изобретения иг. иг.2 Составитель В. ШехтерТехред А. Бойкас Корректор О....

Номер патента: 847122

Опубликовано: 15.07.1981

Авторы: Вахитов, Кашеваров, Соболев

МПК: G01M 13/00

Метки: качения, передач, регулировкивинтовых, стенд

...с корпусами гидроцилиндров 7 и 8, на которых установлены измерительные индикаторы 19 и 20, ножки которых взаимодействуют с флажками 21 и 22, установленными на поршнях 14 и 15.Стенд работает следующим образом.При подготовке к работе на винт 6 испытуемой передачи одеваются гидроцилиндры 7 и 8, а каретка 2 прикрепляется к корпусу гаек 5. Винт 6 устанавливается в жесткие опоры 3 и 4 и закрепляется в них неподвижно. Гидроцилиндры 7 и 8 выставляются от корпуса гаек 5 на 1 - 2 мм и закрепляются винтами в Т-образных пазах основания 1. От осевого смещения гидроцилиндры 7 и 8 фиксируются винтами 17 и 18 опор 3 и 4. Каретка 2 имеет регулируемые опоры (не показаны), которые необходимо утолить до упора в основание 1, предохраняя от...

Номер патента: 847123

Опубликовано: 15.07.1981

Автор: Ожерельев

МПК: G01M 13/02

Метки: испытания, передач, стенд

...регулировочного тиристорного преобразователя 5 при помощи . системы 6 импульсно-фазового управления, на которую воздействует устройство 7 автоматического регулирования нагрузки. Изменение углов открывания регулировочного тиристорного преобразователя 5 приводит к изменению выходной ЭДС этого преобразователя, которая, алгебраически суммируясь с ЭДС нагрузочной машины 2, увеличивает или уменьшает нагрузочный момент в динамических и статических режимах.Следовательно, регулирование амплитуды динамической составляющей нагрузки осуществляется независимо от обмотки возбуждения нагрузочной машины 2, а так как постоянная времени якорной цепи машин 1 и 2 значительно меньше чем в цепи обмотки возбуждения нагрузочной машины 2, то .на стенде можно...

Номер патента: 847124

Опубликовано: 15.07.1981

Авторы: Зеленчуков, Коньков, Покаляева

МПК: G01M 13/02

Метки: испытания, муфт, стенд

...установлен диск 26 этого устройства. Диски 23 имеют прорези, количество которых равно числу зубьев колес 10, а количество прорезей в диске 26 равно числу зубьев колес 13. Устройство электрически связано с датчиками 27, подающих сигналы о количестве прошедших прорезей дисков 23 и 26,Стенд снабжен присоединяемым к квадратам 28 валов 7 устройством для создания на них тарировочного момента и фиксирующим механизмом для стопорения приводного вала (не показаны). С помощью упомянутых устройства и механизма, а также гаек 29 муфты 9 нагрузочного устройства регулируют на наибольший момент, передаваемый испытываемыми муфтами.Стенд работает следующим образом.Муфты нагрузочного устройства настраивают на максимальный крутящий момент испытываемых муфт....

Номер патента: 847125

Опубликовано: 15.07.1981

Автор: Куликов

МПК: G01M 13/02

Метки: испытания, передач, стенд

...с вспомогательным валом 14, который соединен с установленным в подшипниках дополнительным приводом 15, например электродвигателем, синхронно работающим с основным приводом1. Корпус 2 установлен в подшипниках 16 и 17. Валы 8 и 14 снабжены соединительными шлицевыми муфтами 18. Нагружатель (не показан) связан с корпусом 2, обеспечивая его поворот относительно корпуса 1.Стенд работает следующим образом.Нагружение основного контура, образованного валами 7 и 8 и испытуемыми передачами 9 и 10 осуществляется поворотом в подшипниках 16 и 17 корпуса 2 относитель847125 формула изобретения 15 СоставительТехред А. БоТираж 907дарственногоизобретенийЖ - 35, Раунт, г. Ужго Ю. Краси кас енкон КорректорПодписноекомитета СССРи открытийшскан наб., д....

Номер патента: 847126

Опубликовано: 15.07.1981

Авторы: Бамбалас, Бубулис, Канапенас, Рагульскис, Юшка

МПК: G01M 13/04

Метки: под-шипников, снижения, трения

...вибрацию, которая через диффузор 4передается на подшипник 3 как через корпус 1, так и через жидкость 6.Явление снижения сопротивления вращению подшипников объясняется тем, чтовибрирует внешняя обойма подшипника 3,тем самым увеличивая зазор между внешней обоймой и кольцом качения подшипни 15 ков 3. При этом сила сцепления кольца качения подшипника 3 с внешней обоймойуменьшается, соответственно уменьшаетсяи трение подшипника,Одновременно с процессом снижениятрения происходит и очистка подшипниковО от продуктов износа. При распространенииультразвуковых колебаний, в жидкости 6возникает целый ряд явлений, важнейшиеиз которых - кавитация, акустические понед сур а ус пу кер сна лен ми диф вал зап ройства Уст корпусеБарас Составитель И...

Номер патента: 847127

Опубликовано: 15.07.1981

Авторы: Бамбалас, Жегас, Рондоманскас, Чуприн

МПК: G01M 13/04

Метки: дефектов, износаподшипников, качения

...содержит приводной вал 1 для вращения испытуемого подшипника 2, первые последовательно соединенные вибродатчик 3, усилитель 4, фильтр 5 высоких частот, формирователь 6 импульсов, вторые последовательно соединенные вибродатчик 7, усилитель 8, фильтр 9 высоких частот, формирователь 1 О импульсов, а также последовательно соединенные схему 11 вычитания и регистратор 12 и блок 13 питания с электромагнитом 14. При этом выходы формирователей 6 и 10 импульсов соединены с первым и вторым входами схемы 11 вычитания.Способ осуществляют следующим образом. 1 Устанавливают подшипник 2 на приводной вал 1, нагружают, вращают, создают блоком 13 питания с электромагнитом 14 направленное электромагнитное поле вдоль оси подшипника со стороны одного из...

Номер патента: 847128

Опубликовано: 15.07.1981

Авторы: Барчан, Кохановский, Кренев, Кузичев, Осипов

МПК: G01M 13/04

Метки: подшипников, полимерных, приработки

...подшипника, способсту режиму работы пары трения. Нагрев п ботки умен приработки,жения, срок вует лучшемЦель изобретени тельности приработкподшипника.- сокращение и уменьшение и ос ая цель достигается тем, щают и нагружают пост Одновременно с приложе иал подшипника в зоне до температуры, равной 0 туры деструкции матери одшип ника.ществляют следующим что 15 оянием тре 5 -ормула изобретен одшипшипник рузкой ащения ия из- грузки Поста вленн подшипник вра ной нагрузкой. нагрузки матер ния нагревают 0,6 С темпера упомянутого пСпособ осу разом,Подшипник устанавливают на вал и приводят во вращение. Одновременно прикладывают постоянную нагрузку и нагревают материал подшипника в зоне трения до температуры, равной 0,5 - 0,6 С температуры...

Номер патента: 847129

Опубликовано: 15.07.1981

Авторы: Корноухов, Симкин, Скуридин

МПК: G01M 15/00

Метки: двигателей, испытания, камер, сгораниятурбореактивных, стенд

...1.Стенд для испытания камер сгораниясодержит трубопровод 1, подключенный через ресивер 2 и магистраль 3 к источнику сжатого воздуха. Перпендикулярно потоку воздуха в трубопроводе 1 установлена вращающаяся дроссельная заслонка 4, соединенная с приводом 5. Заслонка 4 имеет профилированную несимметричную форму, а ось смещена относительно оси трубопровода 1. Трубопровод подсоединен к испытуемой камере 6 сгорания, на выходе из кото рой установлен дроссель 7.При испытании камеры сжатый воздухот источника поступает через магистраль 3 и ресивер 2 в трубопровод 1 и затем при открытой дроссельной заслонке 4 в испытуемую камеру сгорания 6. При,необходимости создания на входе в камеру сгорания параметров потока, соответствуюших помпажному или...

Номер патента: 847130

Опубликовано: 15.07.1981

Авторы: Бондарович, Даугелло, Хмылов

МПК: G01M 15/00

Метки: бульдозерногооборудования, испытания, стенд

...укреплены шарнирно на стойках 9 и установлены вертикально. Гидроцилиндр 10 прикреплен к раме шарнирно с помощью кронштейна 11 и установлен параллельно раме и продольной оси отвала. Штоки гидроцилиндров 4 и 5, 7 и 8, 10 крепятся к боковым ножам отвала с помощью захватов 12.Механизм поддержки, подъема и опускания отвала состоит из двух несущих рам 13 и двух укрепленных .на них гидроцилиндров 14.847130 Формула изобретения Составитель В. Прокофьев. Редактор Н. Воловик Техред А. Бойкас Корректор О. Билак Заказ 5472/66 Тираж 907 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Испытание бульдозерного оборудования...

Номер патента: 847131

Опубликовано: 15.07.1981

Авторы: Бурда, Дмитриченко, Лукьянов, Нейченко, Панкратов, Тарасов, Тетерятников

МПК: G01M 17/007

Метки: испытания, машин, несущих, системтранспортных, стенд

...и регулируемый пороговый узел 16, один из входов которого подключен к выходу сумматора 15, а другой - к задающему узлу 17. Выход порогового узла 16 является выходом управляющего блока и подключен к входу управляющего усилителя 8 мощности регулируемого привода. Выход усилителя 8 мощности нагружен на об-. мотку 7 возбуждения электрической машины 6 постоянного тока. Величина напряжений в узлах несущей системы зависит от величины ускорений, возбуждаемых с помощью выступов 10, Предварительно задающим узлом 16 устанавливают необходимый уровень срабатывания порогового узла 16. При вращении электрической машины 6 начинают вращаться ведущие колеса испытываемой машины 3, приводя в движение гусеницы с закрепленными на них выступами 10. Последние,...

Номер патента: 847132

Опубликовано: 15.07.1981

Автор: Шиловский

МПК: G01M 17/00

Метки: испытания, машин, надолговечность, стенд, узлов

...узлом машины 13, а другим шарнирно через упругий элемент, например пружину 18, с эксцентриковым узлом нагружателя 2,Стенд работает следующим образом.Перед испытаниями тросы 5 и 6 соединяются с местами приложения нагрузок к манипулятору 13. Статистическое натяжение в тросах 5 и 6 создается натяжными устройствами в виде талрепов 10 и 11, При испытаниях работающих двигателем 4 и редуктором 3 при помощи эксцентрикового узла нагружателя 2 тяга 12 с упругим элементом, например пружиной 18, приводятся в возвратно-поступательное движение. При движении тяги 2 с упругим элементом, например пружиной 18, вверх трос 6 дополнительно натягивается и динамически нагружает манипулятор 13, трос 5 при этом ослаблен.дерева может осуществляться через...

Номер патента: 847133

Опубликовано: 15.07.1981

Авторы: Балтаханов, Ронгинский, Хашимов, Цой

МПК: G01M 17/007

Метки: боковой, колесе, силына, средства, транспортного

...разрез А - А на фиг. 1.Устройство содержит ось 1, на которойустановлены опорные подшипники 2 и 3, ьзафиксированные в осевом направлении спомощью втулки 4 и гайки 5. На наружныхпальцах опорных подшипников 2 и 3 размещены шаровые опоры, состоящие из внутренней 6 и наружной 7 обойм, между которыми в осевых канавках размещены шарики8. Внутренняя обойма 6 зафиксирована в осевом направлении стопорным кольцом 9.Наружная обойма 7 размещена в стакане 10,соединенном со ступицей 11, на которойзакреплено колесо (не показано). В средней части оси 1 между опорными подшипниками 2 и 3 установлен силоизмерительныйэлемент 12, выполненный за одно целое сосью 1. По обе стороны от силоизмерительного элемента 12 расположены упорные подшипники 13 и 14,...

Номер патента: 847134

Опубликовано: 15.07.1981

Авторы: Бурда, Дмитриченко, Заец, Седякин, Слепых

МПК: G01M 17/007

Метки: испытания, стенд, транспортныхсредств

...полости которых сообщены соответственно с манометричесними трубками 23 и 22, Рычаги 16 и 17 управления муф- ЗО той сцепления соединены с остовом транспортного средства посредством пружин 26 и 27.1Для трогания транспортных средств 5 и б гидрораспределитель 12 устанавливают в положении, при котором рабочая жидкость от истОчника давления 13 через регулируемые дроссели 18 и 19 поступает в штоковые полости гидроцилиндров 14 и 15, сжимая пружины 26 и 27 и осуществляя включение муфты сцепления транспортных средств 5 и б. Вследствие различий в техническом состоянии муфт сцепления обоих транспортных средств, 45 темп трогания обоих транспортных средств различен. В случае, если транспортное средство 5 .трогается быстрее транспортного средства...
