G06G — Аналоговые вычислительные машины

Номер патента: 1343410

Опубликовано: 07.10.1987

Авторы: Боюн, Козлов, Попов

МПК: G06F 7/64, G06G 7/18

Метки: аналого-цифровой, дифференциатор, инкрементный

...задержки на И тактов с помощью регистра 2 сдвига и после инверсии с помощью элемента НЕ 3.Серия тактовых импульсов с выхода тактового генератора 10 поступает на35 тактирующие входы следящего АЦП 1, регистра 2 сдвига, блока 13 регистров сдвига и через первый вход элемента ИЛИ 7 на тактирующий вход накапливающего сумматора 9, а также на первые управляющие входы коммутаторов 4 и 5. Сигналы на первых управляющих входах коммутаторов разрешают прохождение приращений с второй группы входов на выход коммутатора 5 и разрешают прохождение сигнала знака приращений с первого входа на выход коммутатора 4. Серия задержанных тактовых импуль сов тактового генератора 10 поступает через второй вход элемента ИЛИ 7 на тактирующий вход накапливающего...

Номер патента: 1343427

Опубликовано: 07.10.1987

Авторы: Алешин, Белов, Королев, Ноткин, Файнштейн, Шарапинский

МПК: G06G 7/26

Метки: генератор, функциональный

...20 генератора.Функциональный генератор во втором режиме работает следующим образом,На вход 20 поступает код коэффициента деления делителя 10 (четырех- разрядный двоичный реверсивнй счетчик), задающий период манипуляции Фазы. При каждом и-ом отрицательном перепаде напряжения на счетном входе делителя 10 (Фиг,2 б) на его выходе появляется короткий отрицательный импульс. (Фиг.2 в), запускающий формирователь 11 (фиг.2 г), который может быть выполнен на последовательно соединенных элементе НЕ и КБ-триггере. Окончание импульса разрешения с выхода Формирователя 11 совпадает с ближайшим по времени положительным перепадом напряжения на счетном входе делителя 10. В свою очередь импульс разрешения устанавливает в исходное состояние делитель 10. Из...

Номер патента: 1343428

Опубликовано: 07.10.1987

Авторы: Курзина, Сахаров

МПК: G06G 7/26

Метки: воспроизведения, двух, переменных, функций

...и 15 и сумматор 12.Напряжение, соответствующее значению у;, снимают с К старших разрядов выхода второго АЦП. ВеличинаК1 т определяется из соотношения 2= пгде и - число интервалов разбиения по оси у,Напряжение, соответствующее значению уснимается с выхода реверсивного счетчика 18, который построен по пересчетной схеме с коэффициентом пересчета, равным единице, В качестве такого счетчика может быть использована, например, стандартная микросхема Е 155 ИЕ 7 четырехразрядного реверсивного счетчика, построенного на базе Т-триггеров, у которой объединены 14 и 15 выводы. На счетный вход такого счетчика подается В+1)-йз 13 разряд выхода второго АЦП. На выходах умножающих ЦАП 14 и 15 реализуются значения соответственно ш у, хг х(х У 1) и шу у(х,...

Номер патента: 1343429

Опубликовано: 07.10.1987

Авторы: Брусенцов, Котов, Лаюшка

МПК: G06G 7/48

Метки: импульсных, моделирования, помех, случайных

...продолжается до появления следующего импульса сложной формы на одном из выходовгенератора 8,В момент времени С = г на выходеодного из блоков 4 формирования помех образуется экспоненциальный импульс с амплитудой ц ( ) = Е(1 - е( 1) .Амплитуда этого импульса случайна,так как случаен временной интервал(Е - Т ), распределенный по закону1 1Ьгде- интенсивность пуассоновского потока на входе -го блока;- суммарная интенсивность пуассоновского потока, вырабатываемого генератором;Ы = 1 Т, Т = КС - постояннаявремени заряда интегрирующей КС в це,В этом случае одномерное ре-,деление амплитуд генерируем трой- дством импульсов имеет вид распых ус Ч) =-- (1) 13Е где Е орного напряжения,КмК,5Введение в устройство балластногорезистора 11 и ключевого...

Номер патента: 1345214

Опубликовано: 15.10.1987

Авторы: Зайдман, Процук

МПК: G06G 7/12, G06G 7/26

Метки: выбора, коэффициента, усиления

...блока 5 компараторов, выходноенапряжение которого воздействует науправляющий вход управляемого источника 4 опорных напряжений и на управляющий вход усилительного блока 2,который выполнен на операционном усилителе 7 с регулируемой цепью 8 обратной связи.Сформированное напряжение Б цс. второго выхода управляемого источника 4 опорных напряжений поступаетна вход сумматора 3, коэффициент пе 14 2редачи которого равен единице, На второй информационный вход усилительного блока 2 с третьего выхода управляемого источника 4 опорных напряже-. ний поступит напряжение, позволяющее уменьшить выходное напряжение усилительного блока 2 до нуля. Затем изменяется коэффициент усиления усилительного блока. 2 на величину, определяемую углом ю (фиг.2)...

Номер патента: 1345215

Опубликовано: 15.10.1987

Авторы: Маслов, Русланов

МПК: G06G 7/24

Метки: логарифмический

...суммировании напряжений БЗ свыхода блока 7 и 134 с выхода ЦАП 9необходимо, чтобы между этими напряжениями выдерживалось соотношение,при котором максимальное значение Гв точке суммирования равнялось бы приращению изменению) 1)4 при переходеЦ с одной октавы на соседнюю, а следовательно, при изменении записанногов реверсивном счетчике 5 числа наединицу,Суммирование с одновременным изменением масштаба и смещением уровнятак, чтобы выходное напряжение преобразователя изменялось в определенныхпределах (например, от - 10 дс + 10 В),производится с помощью сумматора 10. Поскольку в предлагаемом устройстве методическая погрешность отсутствует, его точностные характеристики определяются инструментальными погрешностями входящих в него элементов.5 10...

Номер патента: 1345216

Опубликовано: 15.10.1987

Авторы: Зарецкий, Кочкарев, Полуянович

МПК: G06G 7/26

Метки: многоканальный, функциональный

...наряду с восроизведением многочленов позволяет формировать цепные дроби, что расширяет область его применения. При этом упрощение преобразователя достигается за счет уменьшения количества ключей 4 второй группы, через которые осуществляется передача коэффициентов полиномов и цепных дробей, а также за счет упрощения требований к операционным усилителям и конденсаторам,50 55+ В)Х,+ Вдтолько ключи, управляемые Я , а остальные - разомкнуты, К первому входу множительно-делительного блока 1 подключен сигнал - Х. к второ 1 3 му - группа резисторов 9, обеспечивающих коэффициенты передачи В , В. В. Выход блока 1 подключен к первому входу первого блока 5 усреднения. Указанный подцикл состоит 10 из и циклов, причем на выходе блока 1, работающего...

Номер патента: 1345217

Опубликовано: 15.10.1987

Авторы: Коробейников, Кургаев, Масловский

МПК: G06G 7/30

Метки: интерполятор

...инаоборот, функции цепочек изменяются,5Каждое изменение управляющих сигналовна выходах 27 и 28 сопровождаетсяизменением кода на выходе 29 блока23 управления, определяющего измене. ние шага интерполирования, Таким образом, аппроксимация Аункции Х(с)выполняется с переменным шагом в со. ответствии с интерполяционным полиномом Ньютона,15Блок 23 управления работает следующим образом.Пусть, например, к моменту прихода на вход 25 очередного тактовогосигнала триггер 38 находится в состоянии "0" на выходе 28 - сигнал управления, поддерживающий разомкнуты -ми ключи 5 и 16 четных цепочек и ключи 7, 11 и 19, а на выходе 27 - сигнал управления, поддерживающий замкнутыми ключи 5 и 16 нечетных цепочеки ключи б, 12 и 20), счетчик 48 содержит...

Номер патента: 1345218

Опубликовано: 15.10.1987

Авторы: Литвиненко, Лукьянов, Любушкин, Соломин

МПК: G06G 7/46

Метки: дифференциальных, производных, решения, смешанного, типа, уравнений, частных

...у 0ае45284Резисторы Б и Бп 1соответствуют резисторам 17 и 19; Бп, и В,резисторам,16 и 18; Б- резистору13 Б 3 - резистору 14 у В( - резистору 15; В, - резистору 1 О; Вг -резистору 11. Следовательно, узловыезначения потенциалов соответствуютрешению искомой функции в данном узле 1 О сеточной области. Таким образом,при задании на блоки 2-4 с блоков1-5 соответствующих потенциалов и токов, моделирующих граничные условияи функцию Г(х, у), в узлах этих бло ков получают искомое решение, причемпрактически мгновенно, за счет распараллеливания алгоритма вычисленияразностной задачи (2, 3, 4). 13=у, 1, при х = 2 пп,Ук = у, при х = (2)Ь, ш =1 1 е1 М) и 111 ргде М М - число внутренних узлов аппроксимации эллиптическойобласти,Уравнение (3)...

Номер патента: 1345219

Опубликовано: 15.10.1987

Авторы: Матевосян, Хачатурян

МПК: G06G 7/50

Метки: газа, задач, многополюсной, оптимального, потоков, распределения, решения, сети

...использования газа, Предлагаемоеустройство позволяет осуществлять оптимальное распределение потока газамежду газопотребителями в сложноймногокольцевой газотранспортной сетис учетом эффекта от использования газа взамен второго вида топлива,Формула изобретенияУстройство для решения задач оптимального распределения потоков, газа в многополюсной сети, содержащее Б блоков моделирования двойного топливоснабжения пунктов газопотребления, каждый из которых состоит из узла моделирования объемов добычи газа, вы. - полненного в виде первого источника тока, первого разделительного диода, узла моделирования затрат на добычу газа, выполненного в виде регулируемого источника напряжения, узла моделирования затрат на транспорт газа,выполненного в...

Номер патента: 1345220

Опубликовано: 15.10.1987

Авторы: Гришков, Маргелов, Нежнов, Писков

МПК: G06G 7/52

Метки: процессов, случайных, статистических, характеристик

...содержит квадратор 1,центрирующие фильтры 2 и 3, коммутатор 4, блок 5 умножения, усилитель 6с изменяющимся знаком коэффициента,схему 7 сравнения, генератор 8 пилообразного напряжения,Устройство работает следующим образом.Исследуемый сигнал Х(1) поступаетна вход квадратора 1, на выходе которого сигнал 11, = Х(1), поступающийна один вход коммутатора 4, первыйвход блока 5 умножения и вход цент рирующего фильтра 2, на выходе которого образуется сигнал т(, =с (с) х(с-с)ас, о= с) 1 х м(с) х(с-;)а;,о В следующий момент времени коммутатор 4 находится в противоположном ,положении, а усилитель 6 имеет коэфСхема 7 осуществляет сравнение периодического пилообразного напряженияс сигналом, поступающим с выхода фи льтра 3,...

Номер патента: 1345221

Опубликовано: 15.10.1987

Автор: Попов

МПК: G06G 7/57

Метки: железнодорожного, магистрали, моделирования, наполнения, опорожнения, подвижного, процессов, состава, тормозной

...не зависящиеот конструктивного параметра системы, коэффициенты передачи первого операционного усилителя принаполнении и опорожнениисоответственно;коэффициент передачи,определяемый по формуле 35 оКК 40 К 45 К - 1д обобщенный параметр;диаметр тормозной магистрали в рукавном соединении;коэффициент передачи, определяемый по формуле где К2д 50К 1К = КЧ 55 где К,Чобобщенный параметр;объем тормозной магистралиодного вагона;обобщенные параметры. Тгн у Т где Т, Т - постоянные времени системы;155 - оператор дифференцирования,Постоянные времени Ти Т 2 ц дляпроцесса наполнения выражаются формулами203 1сВеличина К, реализуется на трет ем делителе найряжения и рассчитывается следующим образом 345221 ь- ни Т , учитывающая...

Номер патента: 1347086

Опубликовано: 23.10.1987

Автор: Сафиуллин

МПК: G01R 19/04, G06G 7/02

Метки: значений, напряжений, экстремальных

...7 группы, и соответствующее входное напряжение поступает на вход блока 12 вычитания. Указатель 4 открывает ключ б группысоответствующий каналу с минимальным напряжением. Это обеспечивается делением максимального сигнала, выделяемого блоком 3, на сигналы всех других каналов. При этом одно временно с расширением динамического диапазона, осуществляется обратное ранжирование напряжений: в канале с минимальным по модулю напряжением формируется максимальный сигнал, поступающий на вход указателем 4. Таким образом, на выходе блока 12 вычитания выделяется напряжение, равное разности минимального и максимальногоФнапряжений (беэ учета ин знаков), которое поступает на выход устройства. Одновременно там же имеется инместе максимального и...

Номер патента: 1348821

Опубликовано: 30.10.1987

Авторы: Борисенко, Лещенко

МПК: G06G 7/16

Метки: аналоговых, двух, деления, сигналов

...сигнала40 избирательным фильтром 4 выделяется гармоническая составляющая, фаза которой содержит информацию об отношении величины сигналов делимого и делителя.45Если величина сигнала-делимого существенно отличается от величины сигнала-делителя (точка Х на фиг, 3), фазоизмерительный блок 5 выдает код нормировки на перемножающий цифроаналоговый преобразователь 8. На выходе перемножающего цифроаналогового преобразователя 8 сформируется сигнал, равныйу м) (1) 552где и - разрядность перемножающегоцифроаналогового преобразователя 8; Н - текущий код с выхода фазоизмерительного блока 5,С помощью преобразователя 9 токнапряжение сигнал преобразуется внапряжение и поступает на ин входформирователя 10 разности сигналов,на второй вход которого...

Номер патента: 1348861

Опубликовано: 30.10.1987

Автор: Савчук

МПК: G06G 3/08

Метки: интегратор, механический

...передается олэуну 16, на котором рдзмещено пржимцое устройство, шдрик 14 которого, одружиценцый пружиной 5, прижимдет элдстичную ленту 19 в одной точке к конусу 9 или О в зависимости от положения ползуцд 16. Тдк кдк продольные оси конусов рдзмецены одцд относительно дру ой од углом 4=180 - с(,-с 7 точки кдсаця эластичной лентой 9 конусов 9 или 10, возникдкпциери перемещении олзуна 16 и прижимного механизма с шариком 14, лс.дт ца одной прямой и оэтому ружицд 15 обеспечивает постоянный прижим эдстичцой ленты 19 к коцусдм 9 или 1 О цеэдвисцмо от положения прижимного механизма. Наличие переменной точки кдсдция обеспечивдет ременное передаточное числори передаче вращения от коцусон к лецге 19, поэтому смещение ленты 19 роориоцально...

Номер патента: 1348862

Опубликовано: 30.10.1987

Автор: Соколов

МПК: G06G 7/12

Метки: усреднения

...ш каскадов сдвинуты во времени на интервал Т/2 одна относительно другой, причем интервал Т/2 приближенно равен интервалу корреляции случай. - ного сигнала. Учитывая это, разности оценок (2) с выходов каждых двух соседних каскадов ).-го и (э.+1)-го можно брать в один момент времени.Определение значения коэффициента , по разностям оцецок 1 (С. ,Т) - 155 Ну-М, (С, ,.Г) приводит к задаче регрессии. Методом наименьших квадратов получается следующая оценка для1 Окоэффициента /, с выходов двух со.- седних каскадов ).-го и .+1)-го:о.лп1 ъВыражением 3 определяется опти мальная структура устройства оценки коэффициента р Как следует из выражения (3), сначала следует полу чить разности оценок математического ожидания СНС в ).-м и .+1)-и кас.-...

Номер патента: 1348863

Опубликовано: 30.10.1987

Авторы: Кожемяко, Колесницкий, Красиленко, Кузьмин, Натрошвили

МПК: G06G 7/14

Метки: времяимпульсных, группы, длительностей, параллельного, сигналов, сложения

...тактах присутствует уже два временных интервала, т,е. на выходе преобразователя 2 кодов - код единицы,)п где и ик ол По сми, кот кот)Р Й .У 1 иР)ется 1:1 к)11:111) 1)Ц 1111 с у)матс) р 3, в се;1,мом и ос 1)м.) к - тлх присутствуют три ремепцых 1)и гсрвл:л и в нлклплиплняий сумматор 3) клждом из этих двух тактов доба 151 ется код дгойнл,девятом тлкте;и)- блвляется код единиц и в десятом такте ци его не добавляется, тлк клк присутствует лишь один временной ин тервал. После десятого такта опорый времяимпульсцый сигнал заканчивается, его еличина, рлвцоя 9, записана в счетчике 12, но единичный сигнал цл выходе 14 устройства е исче- я злет, тлк клк вычитлющий счетчик 4 не в пулеом состоянии в нем и в накапливающем сумматоре 3 накоплена...

Номер патента: 1348864

Опубликовано: 30.10.1987

Автор: Пашков

МПК: G06G 7/186

Метки: аналоговый, интегратор

...5 ис р(.ключателеи, 1)О(.тундющим от блока 4 управления. 1 аример) лри цроцорционалиом неже( тком иэ;енении Евичцым кодом управления постояннойГремеци емкости кндецсаторов должны игРть сотц)ие)пе 6,: 6,: 61;2:42:; при Тостнцом соиротиеспени рс пс Ор, ).Л111 дким обрдзом, в ицтс грдторР постояиую нремс ци ицтс гририздця м)ж -Цт) Р.ГУЛИРОЯДтЬ .тУИРЦЧДтО ЗД СЧС т и змеИРцил кдкОпрзтиест(ени( 1)е зи-то - ров 8, тдк и емкости конденсаторов 6, При этзм, дддяая рдзличные соотцс- шецил между сопротизлецием резигторов а тдежР МРжду Величш 1 ой Рмкоти коцдецгдторов, можно получат рд эличцые здкоцы изменения постояццои времени н функции от кода управления, Так при двоичном коде упрдяпеция и одовремецном пропорииоцаьцом измепении сопротивлений и...

Номер патента: 1348865

Опубликовано: 30.10.1987

Автор: Семенычев

МПК: G06G 7/19

Метки: корреляционной, оценки, производной, функции

...1 О выполняет функцииблока регулирования, обеспечиваетизменение коэффициента К(С) усилителя с( до равенства нулю выходного55сигнала,), С, блока 9 усреднения, т.е.(С) = О,Значение коэффициента К(С) в установившемся режиме ристикой Ь(;) = - есигнал опредеТ На выходе (риэ)ьтрг 2, т.е. последвух ФИЧ (с общей передаточной функ 1цией , , н:ш импульсной ха 11 4 Тс(- ,х , -,) к- д,Т.с На выходе фильтра 3 (ьри послеловательнъ(х ФНЧ, передаточная функция1которых, импульсная харакР",(ттеристика е) получим1 о .;(Ту ( С ) = - х ( С - ) ге д ( .Тзо В силу приведенных соотношенийсигнал на выходе сумматора 5 будетравен(э а на выходе сумматора 6 определится К х (С) К( т ) + - . х(С)7 к д.4Тогда на выходе сумматора 7 будемиметь К, х (С) К(С)...

Номер патента: 1348866

Опубликовано: 30.10.1987

Авторы: Волков, Галкин, Герасимов, Чугунов

МПК: G06G 7/22

Метки: синусно-косинусный

...ржлпй первый и нторой сьыдоры, пс рныс нходь которгх сос - цинены с шиной алдангя мдсшт,бд цеобрлонлния, выход нерного с.уммд - тор; специс с иорым хоцсл нто ров Изобретение относится к диалоговой вычислительниц технике и может найти применение н цециализиронан - ньх устройгтнлх информационно-измер тельной техики и системах автомати ческого регулиронлния н качестве устройстнд для линеаризации ддтчикон и преднлрител ной обработки измерительной информации.Цель изобретения - понышение точ ности преобрдзондния.Нд чертеже дднд схема синус нокосинусного црс обрлзонателя. Оти злнисимости носпроинодятсян преобрдзондтеле структурно. 11 реобрдзонатель работает следующим образом.Б основу работы устройства положены следующие аппроксимируюшие...

Номер патента: 1348867

Опубликовано: 30.10.1987

Автор: Семиглазов

МПК: G06G 7/26

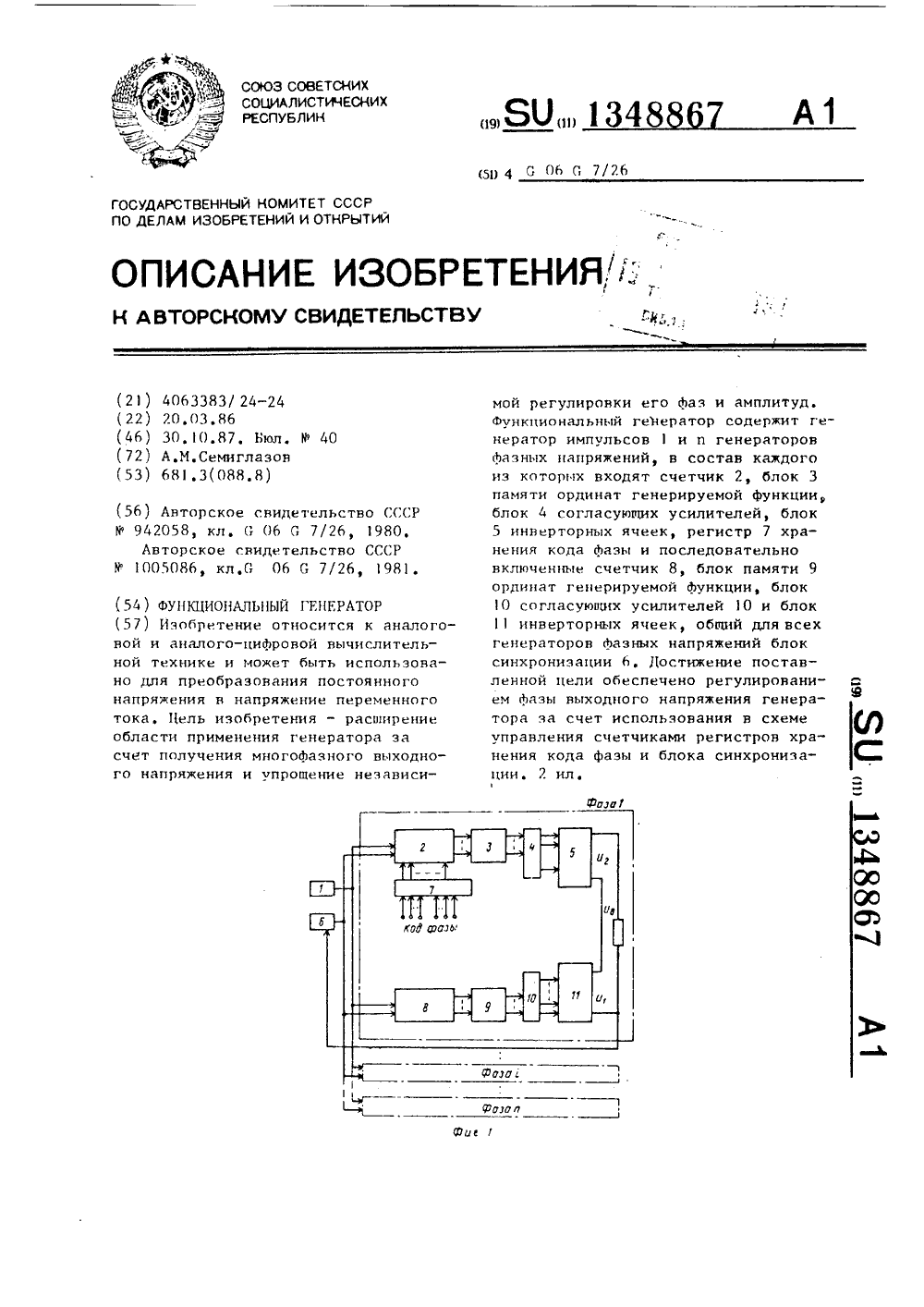

Метки: генератор, функциональный

...му.(ьса на вход счетчика 2 фл(л выходного напряжения будет изменя(вся нл ЯЯ 67 2 1 де г, - количество ступенек в периоде кнлзисинусоиды;1. - количество дискрет времени вступеньке.При этом емкость памяти БП 3 должна быть в1. Очевидно, что для умньшения шага квантования фазы необходимо увеличивзть емкость БП 3, а следовательно, и входную частоту счетчика , задаваемую генератором 1,Использование счетчика 2 начальнаяустановка кода, в котором осуществляется из регистра 7, позволяет до(б прихода первого импульса от генератора 1 задать нужную фазу синусоидального сигнала, от которой начнетсядальнейшее Аормирование выходногосигнала, Таким образом, периодической сменой кода в счетчике 2 можнорегулировать д(азу выходного квазисинусоидального...

Номер патента: 1348868

Опубликовано: 30.10.1987

Автор: Касьян

МПК: G06G 7/28

Метки: генератор, сигналов, синтезирующий

...равна частоте опорного генератора 1, то он не содержит умножителя частоты. Для получения, например, б-й гармоники в качестве опорного напряжения целесообразно взять напряжение с выхода умножителя частоты блока 3 и умножитьего частоту на два, Для восьмой гармоники необходим умножитель в блоке3 на два, а опорный сигнал - с выхода умножителя блока 3, 11 общемслучае, если 11 можно представить какпроизведение К М, то в блоке 3необходим умножитель частоты на 11, ав качестве опорного напряжения целесообразно использовать напряжение свыхода умножителя частоты блока 3При этом необходимо, чтобы амплитудытреугольных импульсов генератора 1 ивсех умножителей частоты 4 были равны, Со средней точки делителя напряжения 8 умножителя 4 на вход...

Номер патента: 1348869

Опубликовано: 30.10.1987

Автор: Кузнецов

МПК: G06G 7/62

Метки: внутреннего, двигателя, моделирования, сгорания

...ссигналом управления,Внешняя скоростная характеристикаиндикаторного момента ( Ы = 1), формируемая функциональным степенным преобразователем 5, соответствует функции ОАВС (фиг,2), При полностью закрытом дросселе ( О = 0) - это линияОУ. Задание минимально устойчивойскорости приводит к трансформациифункции ОАВС в функцию ОБАВС. Добавление регуляторной ветви характеристики ВТУ дает полную внешнюю характеристику ОИЛГТУ, Для примера приведена одна из частичных характеристик (О . ю с 1); ОМЛЕТУ,Аппроксимированная характеристика момента потерь - прямая 02,В результате суммирования на интегросумматоре 3 внешней, например, характеристики 01 АВТУ с характеристикой потерь ОЕ получим внешнюю тяговую характеристику О 1 ОБ двигателя, Примеры...

Номер патента: 1350657

Опубликовано: 07.11.1987

Авторы: Грязнов, Зыбин, Макаров, Новиков, Пирогов, Ушко, Филинов

МПК: G06G 7/70

Метки: аэрогидромеханики, задач, решения

...подается на сигнальный вход НЧ- ключа 16 непосредственно,а ВЧ-составляющая на сигнальный вход ВЧ-ключа 17 через коммутатор 15. Ключи 16 и 17 преобразуют переменные измеряемые напряжения в импульсные сигналы, временные характеристики которых тождЕственны управляющим сигналам,поступающим с нуль-органов 11 и 12,а амплитуды соответствуют амплитудам НЧ и ВЧ составляющих напряжений измеряемого сигнала в момент проведения измерений. Импульсные сигналы, вырабатываемые ключами 16 и 17,поступают в НЧ и ВЧ интеграторы 18 и 19,где преобразуются в постоянные напряжения, величины которых пропорциональны усредненным (за время измерения) значениям амплитуд стробированных НЧ и ВЧ-сигналов, Постоянные напряжения подаются на входы второго коммутатора...

Номер патента: 1352508

Опубликовано: 15.11.1987

Автор: Цытович

МПК: G06G 7/12

Метки: развертывающий, усилитель

...егопостоянной времени. С помощью второго сумматора 2 основная (фиг,2 в, пунктир) и вспомогательная (фиг.2 в) развертки суммируются, Это приводит к резкому увеличению производной результирующей развертывающей функции на выходе второго сумматора 2 (фиг.2 а), причем без уменьшения постоянной времени первого интегратора 3. В результате этого переключения релейного элемента 5 происходят раньше, В момент времени изменения знака сигнала на выходе 8 Формирователь 6 импульса формирует импульс обнуления второго интегратора 4 (фиг.2 б, в), после чего начинается очередной цикл развертывающего преобразования.При отсутствии сигнала на входе 7 на выходе 8 формируется последовательность импульсов с нулевым средним значением (фиг.2 а), причем...

Номер патента: 1352509

Опубликовано: 15.11.1987

Автор: Авдеев

МПК: G06G 7/16

Метки: множительное

...и третий ключи 3 и 5размыкаются, при этом напряжение навыходе 14 равно напряжению на первомзапоминающем конденсаторе согласно(2). Это напряжение через четвертый30 Ьгде К=- --- множительный коэффициКент;И=1,2, , - номер цикла работы,На фиг,З изображены временные диаграммы сигнала на выходе 14 в режиме делителя напряжения с коэффициен том деления 1/2 (фиг. 3) и в режимеумножения напряжения с коэффициентомумножения 2 (фиг. 3).Множительное устройство характеризуется более высокой точностью рабо ты, обусловленной точностными параметрами операционного усилителя 7 имасштабных резисторов 1 О и 11 и более широким диапазоном величин входного сигнала, который может быть как 55 положительным, так и отрицательным. формула изобретенияМножительное...

Номер патента: 1352510

Опубликовано: 15.11.1987

Автор: Цепков

МПК: G06G 7/19

Метки: анализе, задержки, корреляционном, процессов, случайных

...этого сигнала генериоует одиночные импульсы. Время появления каждого из этих импульсов, таким образом, совпадает с моментомпоявления в исходном сигнале очередного экстремума.Счетчик 3 ведет непрерывный счетимпульсов, поступающих от генератора 2, и в момент получения сигналаот блока 4 выдает в.блок 5 временноезначение очередного экстремума. Значения, хранимые в блоке 5, используются при подключении предлагаемогоустройства к одноканальному коррелометру. Они указывают, на какое времянеобходимо произвести задержку анализируемого сигнала при вычисленииочередной ординаты. Если коррелометр,например, цифровой, то информацияблока 5 - адреса ячеек, с которых 2510 гнадо начинать опрос блока 5 памяти, хранящего задержанный сигнал.При подключении...

Номер патента: 1352511

Опубликовано: 15.11.1987

Авторы: Падалко, Сакун

МПК: G06G 7/26

Метки: формирования, функций

...печи(7) у = "фс = 1530 - 80 С. (9) Температура металла с учетом (9) и (8) во время рудного кипения должна поддерживаться в соответствии с соот- ношением+а, = 1530-80 С+ьй,. (10) Выражение (10) совпадает с выражением (3), если принять значения параметров П = 530, П = Ь 1;,= -80, а также принять во внимание (6) и (7). Выражение (1) с учетом (6) и (7) приобретает вид1 сС+П +П +су(С) с (С) иПП,-У,(С)(8) где Ч (С) = К( - ), Ч, (С) = (7 (- - )Доводка мартеновской плавки состоит из двух фаз. Первая фаза. - фаза рудного кипения. Длительность первой фазы известна (задержка реле 8 времени задается равной , ). Эта фаза на всем протяжении требует поддержания постоянного по величине перегрева металла д С, над линией ликвидуса (температура плавления...

Номер патента: 1352512

Опубликовано: 15.11.1987

Авторы: Айруни, Вавилин, Садовой, Ставровский, Шестопалов

МПК: G06G 7/46

Метки: задач, интегратор, нелинейных, решения, сеточный

...усилителя должно подаваться развертывающее пилообразное напряжение с периодом Т.В -й момент размыкания ключа 4 на конденсаторе 3 остается напряжение Б ., равное в этот момент напряжению с, фБ, = Б, на конденсаторе 2. В течение интервала времени, когда ключ 4 разомкнут, напряжение Бс = Б 0 изменяется, поэтому в следующий (+1)-й момент. замыкания ключа сначала происходит скачок напряжения, вызванный выравниванием напряжений на обкладках конденсаторов 2 и 3, а затем начинается их совместный заряд (разряд). Для исключения скачка в интеграторе используются эмиттерный повторитель 7 и диодный ключ 8. Эмиттерный повторитель 7 с высокоомным входом необходимы в схеме для исключения влияния зарядной цепи, состоящей из конденсатора 3, генератора и...

Номер патента: 1352513

Опубликовано: 15.11.1987

Авторы: Миловидова, Рядов

МПК: G06G 7/48

Метки: акустических, имитатор, сигналов

...результате чегоформируется отрицательная полуволнаизлученного сигнала по закону у- 1 с, К х(1-х) .При повторном переполнении счетчика 23 триггер 9 переходит в исходноесостояние. Сигнал с выхода триггера9 поступает на триггер 8 и перелючает его в исходное состояние, Выходнойсигнал с триггера 8 закрывает эле3,13525 мент И 20, прекращая доступ на счетчик 23 импульсов опорной частоты, и переключает триггер 10, сигнал с прямого выхода которого переключает5 аттенюатор 14 в положение, прн котором с его выхода на вход АЦП 22 поступает опорное напряжение, необходимое для формирования амплитудного значения отраженного сигнала. Сигнал с инверсного выхода триггера 10 разрешает прохождение частоты, необходимой для формирования счетчиком 23...
