G06G — Аналоговые вычислительные машины

Номер патента: 1354213

Опубликовано: 23.11.1987

Авторы: Кожемяко, Колесницкий, Красиленко

МПК: G06G 7/14

Метки: длительностей, импульсов, параллельного, суммирования

...разрядасчетчика 14 будет кодом среднеарифметического значения (по отношению кчислу информационных входов устройства) длительностей импульсов .ббПри использовании блока 1 коммутации (фиг,2) принцип работы устройства не изменяется,ляет собой оптический волноводный переключатель, состоящий из волновода 28, управляющих электродов 29 и 30 и имеющий один оптический вход 31 и два оптических выхода 32 и 33, Электрод 30 соединен с нулевым потенциалом, при низком уровне потенциала на электроде 29 свет оптического входа 31 поступает на выход 32, а при высоком - на выход 33.На фиг.4 представлена одна из возможных реализаций триггера с динамическим управлением и оптическим входом 34 и выходом 35, который содержит первый Фотоприемник 36 с...

Номер патента: 1354214

Опубликовано: 23.11.1987

Авторы: Носов, Рыбин

МПК: G06G 7/22

Метки: гармонических, генератор, колебаний

...в блок 7 записываетсянапряжение, равное -У- ,+ = -У+, . Затем эти напряжения с приходом следующего управляющего импуль - дискретное время; - предыдущее и последующее значения напряженияна выходе блока 6; - предыдущее и последующеезначения напряжения навыходе блока 8;- коэффициенты передачиделителей 1 и 2. са переписываются соответственно в блоки 6 и 8, где одновременно производится инверсия знака напряжения.Используя преобразование Лапласа, можно показать, что решением приведенной системы разности уравнений будет 1 1 сгде Ь = агссоя (1 - в в -).2 При переходе напряжения на выходе блока 8 через ноль из области отрицательных значений в область положительных значений компаратор 9 формирует положительный фронт, а Формирователь 1 О...

Номер патента: 1354215

Опубликовано: 23.11.1987

Авторы: Волгин, Ребане

МПК: G06G 7/25

Метки: воспроизведения, гистерезисных, функций

...фиг.36 изображена одна из Функций, воспроизводимых устройством,Если преобразователь 9 есть повторитель напряжения (или вход устройства непосредственно соединен с входом7), а преобразователь 10 есть инвертор знака, т.е, Г(х) = -х, то устройство воспроизводит Функцию, представленную на фиг.Зв.В общем случае устройство можетвоспроизводить гистерезисные функциис любыми законами изменения прямойЧ(х) и обратной Г(х) ветвей характеристики, заданными функциональнымипреобразователями 9 и 10. При этомширина зоны гистерезиса Ьх = х,-хрегулируется изменением напряженийх, и х, на входах 5 и 6,Прямая и обратная ветви воспроизводимой гистерезисной функции могутбыть сформированы из нескольких различных функций, если...

Номер патента: 1354216

Опубликовано: 23.11.1987

Автор: Якимаха

МПК: G06G 7/26

Метки: функциональный

...9, подключены (7 к подвижным контактам потенциометров 6;, которые подключены к шине 10 положительного питающего напряжения. Преобразователь имеет информационный вход 11 и выход 12. 5Работа устройства основана на ап 3 = БТт,е, пороговому напряжению.При этом необходимо, чтобы сопротивление потенциометра 6; достаточномало, т.е, 10 кОм, чтобы ток 1не вызвал значительных искажений пороговых уровней аппроксимирующих ячеек 3; . Если электрофизические параметры всех МДП-транзисторов 4; и 9;достаточно близки, то напряжениезатвор-исток транзисторов 41Я 8(41 8 т(ст;1 6, 7 ( )где 08 - пороговый уровень,0- входное напряжение.Тогда при Бт(,= 0 т(7.,1, подставляя(4) в (1), получают1(,1 = 0,51 с 4 ех 06 ) (5)т,е, выходной ток основных МДП-транзисторов...

Номер патента: 1354217

Опубликовано: 23.11.1987

Автор: Калинин

МПК: G06G 7/48

Метки: граничных, задания, условий

...счет собственного веса и магнитного поля, возникающего между ними и ферромагнитной пластиной 1, прижимаются к модели 2, тем самым осуществляя надежный контакт. Затем к сердечнику с помощью коммутирующих проводов подключается накопительный конденсатор 5, который с помощью источника 11 напряжения заряжается до исходного (начального) значения потенциала Б, соответствующего отметке уровня воды в водоеме или водотоке Н. При этом переключатель 14 находится в положении А. К конденсатору 5 подключается компаратор 6, на который подают потенциал 11 соответствующий отметке поверхности земли, начиная с которой сердечник-электрод, моделируемый определенную площадь границы (затопления), должен отключаться от модели, тем самым изменяя площадь...

Номер патента: 1354218

Опубликовано: 23.11.1987

Авторы: Трель, Федоров

МПК: G06G 7/48

Метки: дискриминатора, импульсного, моделирования, частотно-фазового

...отношению длительностей импульсов ,сравниваемых частот (фиг. 3). Сигна-. лы с выходов первого 18 и второго 19 переключателей подают на управляющие входы, соответственно, третьего 14 и четвертого 15 ключей, на входы которых, соответственно, через дифференцирующие элементы 23 и 24 поступают сигналы с выходов третьего элемента 10 сравнения и второго нуль- органа 22. Сигналы с выходов ключей 14 и 15 поступают на вход пятого ключа 16, на управляющий вход которого с выхода элемента. 17 неравнозначности поступает напряжение первого сигнала управления У,(ЬГ) (фиг. 2), вырабатываемое по сигналам первого нуль-органа 21 и четвертого элемен Б при сР(с) у (г)1(и . (с) вык 0 при ( (с)сР (с) т 30 при с = 0.Г (г)дг + Сл-, при сл 1Усс ( гп 123,55 С=...

Номер патента: 1354219

Опубликовано: 23.11.1987

Автор: Брайнина

МПК: G06G 7/52

Метки: анализатор, выбросов, длительностей, процессов, случайных

...подаются счетные импульсы частотойс генератора ч тактовых импульсов. С выхода второго элемента И 5 пачки импульсов частотой Ги длительностью, совпадающей с длительностью выбросов, подсчитываются счетчиком 6 средней длительности выбросов.Процесс адаптации анализатора к средней длительности выбросов продолжается вплоть до накопления в счетчике 15 общего числа выбросов заданного количества импульсов И. В этот момент на его первом выходе появляется низкий уровень напряжения, закрывающий второй элемент И 5 и препятствующий дальнейшему прохождению пачек импульсов частотой йна счетчик 6 средней длительности выбросов, в котором устанавливается код и, . Этот код задает коэффициент деления делителя 7 частоты, представляющего собой реверсивный...

Номер патента: 1354220

Опубликовано: 23.11.1987

Авторы: Бельмас, Григорьев, Довгун, Перфильев

МПК: G06G 7/62

Метки: двухполюсников, моделирования, нелинейных

...и входом второго неинвертирующего усилителя 10 тока. Второй элемент 3 включен между выходом второго неинвертирующего усилителя 10 тока и шиной нулевого потенциала. Вход второго усилителя 8 напряжения подключен к выходу второго неинвертирующего усилителя 10 тока. Первый 4 и второй 5 масштабные резисторы подсоединены одним выводом к выходу второго усилителя 8 напряжения, а вторым - соот,ветственно к входу инвертирующего усилителя 12 тока и к входу третьего неинвертйрующего усилителя 11 тока. Выход инвертирующего усилителя 12 тока подсоединен к неинвертирующему входу дифференциального усилителя 6, являющемуся первым информационным выводом устройства. Выход третьего неинвертирующего усилителя 11 тока подсоединен к инвертирующему...

Номер патента: 1354221

Опубликовано: 23.11.1987

Автор: Джус

МПК: G06G 7/62

Метки: газа, моделирования, очистителя, пробоев, электрофильтра

...что пробои восновном происходят на спадающей части тока выпрямителя питания, Генераторы синхронизируются отрицательнымисигналами блока 14 дифференцирования,По этой причине генераторы запускаютусилитель 7 импульсов на спадающейчасти тока выпрямителя. По указаннойдля выпрямителя питающей модели электрофильтра создаются условия работы, наиболее близкие к реальным.Таким образом, использование синхронизируемых генераторов и блоков нелинейности позволяет воспроизвести не только статические, но и динамические характеристики электрофильтра как объекта регулирования. Это особенно важно при анализе и настройке систем автоматического управления агрегатами питания электрофильтров, дает воэможность в одних и тех же условиях сравнивать...

Номер патента: 1355980

Опубликовано: 30.11.1987

Авторы: Базилевич, Водолажский, Кашин, Костылев, Лымарь, Пульнер

МПК: F15C 3/04, G06G 5/00

Метки: аналоговый, пневматический, усилитель

...питания.Схема усилителя приведена на чертеже.В корпусе 1 установлены первая и вторая мембраны 2 и 3, жесткие центры которых соединены между собой. Эффективная площадь мембраны 2 больше эффективной площади мембраны 3, В перегородке корпуса 4 выполнено седло 5 клапана питания, а в жестком центре мембраны 3 - седло 6 клапана сброса. Золотники клапанов питания и сброса жестко соединены между собой штоком 7 и связаны с пружиной 8, расположенной в камере 9 питания. Полость 10 между мембранами 2 и 3 сообщена с атмосферой.Камера 11 выхода через первый дроссель 12 соединена с управляющей камерой 13 и через второй дроссель 14 - с камерой питания 9. Камера 11 соединена также с выходным каналом 15., а камера 9 - с каналом 16 питания В...

Номер патента: 1355981

Опубликовано: 30.11.1987

Авторы: Коняшин, Коняшина

МПК: G06G 7/16

Метки: делительное

...отрицательный сигнал с выхода ключевого элемента 5(эпюра 1, фиг. 2) поступает на входинтегратора 2 и интегрируется. В начальный момент времени знаки сигналов на входе и выходе интегратора 2совпадают (эпюры 1, 3, фиг, 2).Описанное состояние сохраняетсядо тех пор, пока сигнал на выходеинтегратора 2, который поступает навторой вход блока 1 сравнения, непревысит сигнала-делимого. При этомна выходе блока 1 сравнения знак сигнала изменяется на противоположный,что приводит (в соответствии с описанным вьппе) к изменению знака сигнала на входе интегратора 2, т,е. куменьшению сигнала на выходе интегратора 2, пока он снова не станет меньше сигнала-делимого на втором входеблока 1 сравнения, при этом знак сигнала на выходе блока 1 сравнения снова....

Номер патента: 1355982

Опубликовано: 30.11.1987

Авторы: Загайнов, Шмагин

МПК: G06G 7/20

Метки: извлечения, квадратного, корня

...(2 + и) пРг 1 г 120 где И,и гп - разрядность и текущеезначение основного реверсивного счетчика 4.На выходе схемы 3 сравнения устанавливается "0", что соответствует 25обратному счету основного и дополнительного реверсивного счетчикови 5. Согласно таблице, тактовые импульсы поступают на дополнительныйреверсивный счетчик 5, в результате 30 чего напряжения на. выходах ЦАП 7 и 8,а также ЦАП 9, 12 и 13 уменьшаютсядо тех пор, пока напряжение на выходе ЦАП 13 не станет меньше входногоПроисходит реверс счета, так 35 как на выходе схемы 3 сравнения устанавливается "1", и напряжение навыходе ЦАП 13 колеблется около входного напряжения в пределах шага квантования, равного4022Если входное напряжение увеличива.45 ется, то на выходе схемы 3...

Номер патента: 1357980

Опубликовано: 07.12.1987

Авторы: Долбня, Лисин, Поляков, Соболь

МПК: G06G 7/19

Метки: вычисления, преобразования, фурье

...в частности к устройствам на поверхностных акустических волнах дляспектральной оработки сигналов.Цель изобретения - повышение точности.На чертеже изображена структурнаясхема устройства.Устройство для вычисления преобразования Фурье содержит ключ 1, первыйаедисперсионный встречно-штыревойпреобразователь (ВШП) 2, синхронизатор 3, генератор 4. радиоимпульсов,третий дисперсионный ВШП 5, многополосковый преобразователь 6 траекто-.рии, четвертый дисперсионный ВШП 7,Квадратор 8, смеситель,9, второй недисперсионный ВШП 10, второй дисперсионный ВШП 11, первый дисперсионныйВШП 12, пьезоэлектрическую подложку 13.Устройство для вычисления преобразования фурье работает следующим об-.разом,Рабочий цикл устройства начинаетсяс момента...

Номер патента: 1357981

Опубликовано: 07.12.1987

Автор: Хлюнев

МПК: G06G 7/24

Метки: двух, логарифма, отношения, сигналов

...резонатора 41. При появлении сигнала единичного уровня навыходе элемента НЕ 32 элемент ИСКЛЮЧАЮЩЕЕ ИЛИ 34 вырабатывает импульс,ширина которого определяется параметрами элемента 33 задержки, Этот импульс проходит через элемент И 36на первый выход генератора 10, Одновременно триггер 35 устанавливаетсяв нулевое состояние. При появлениина выходе элемента НЕ 32 сигнала нуле.вого уровня элемент ИСКЛЮЧАЮЩЕЕ ИЛИ34 вырабатывает импульс, поступающийчерез элемент И 37 на второй выходгенератора 10, Одновременно триггер35 устанавливается в единичное состояние, Такой процесс продолжается в. течение всего присутствия на входе запуска генератора 10 сигнала единичного уровня,4Первый 2 и второй 3 линейные преобразователи напряжения...

Номер патента: 1357982

Опубликовано: 07.12.1987

Автор: Мишутин

МПК: G06G 7/46

Метки: задач, нелинейных, поля, решения, теории

...что предлагаемое устройство действительно решает задачитеории поля. Имеемг(т)/ = Ч(т), (3) где у - граница области определения задачи теплопроводности; Г(Т) - гра" ничные условия; С(Т),(Т), ц(Т) заданные функции, зависящие от температуры Т. Используя подстановку Кирхгофа 6 = л(е)деосистему уравнений можно представитьв виде(7) Т(0) = Т г(6)/ = (8),(8) Используя метод конечных разностей,из (5) - (8) получаем систему. дифференциальных уравнений, которая моделируется на предлагаемом устройстве,Первое слагаемое д 6 из уравнения(5) реализуется К-сеткой 2 с постоянными резисторами, а второе слагаемое С(Т)йт /с 1 ь одновходовым электронным блоком нелинейностей, содержащимблок 5, служащий для реализации производной ЙТЙ, преобразователь...

Номер патента: 1359786

Опубликовано: 15.12.1987

Авторы: Божок, Клевцов, Понедилок

МПК: G06G 3/08

Метки: интегрирующее

...образуют сферическую ось.. Тяга 4 установлена в направляющихкорпуса 1 таким образом, что центрсферического ролика 3 перемещаетсяпраллельно плоскости вращения диска2. На тягу 4 между опорой и роликомсвободно посажено зубчатое колесо 8с ограниченным по оси ходом, неподвижным упором 9, находящееся в постоянном зацеплении с зубчатым колесом 1 О, жестко установленным на оси11 механического счетчика 12. На зуб-.чатое колесо 8 посажена втулка 13 свозможностью свободного хода вдольоси. Втулка 13 шарнирно связана содним концом дополнительной тяги 14,другой конец которой шарнирно соеди нен с роликом 3, Для предотвращенияскольжения ролика 3 относительнодиска 2 применена пружина 15, постоку 2. При этом угол поворота оси 11 счетчика 12...

Номер патента: 1359787

Опубликовано: 15.12.1987

Авторы: Борушко, Вартанян

МПК: G06G 7/26

Метки: воспроизведения, двух, переменных, функций

...обмотку дополнительного реле, группу контактов 12дополнительного реле.Устройство для воспроизведенияфункций двух переменных работаетследующим образом,При поступлении сигнала на входзадания первой переменной Х устройства и вход задания второй переменной У значение функции Е (Х,У) определяется путем линейной интерполяциипо заданным таблично значениямЙХ,+ дХ;, У р+ ДУ;3. Функциональные зависимости У (Х У + 3 У ) формируются функциональными преобразователями 1 -1 пу 1 ь темкусочно-линейной аппроксимации п - отрезками по заданным значениям Е (Х + Д Х ), а само значение Г (Х,У) вычисляется схемно по формуле Е (Х ,У ) =, й (Х ,У; ) - й (Х,У) -уъ-у- Г(ХУ,) 1 - - --Формула (2) получена путем подстанонки вместо У значения У =У,+ДУ.1+1 1Работа...

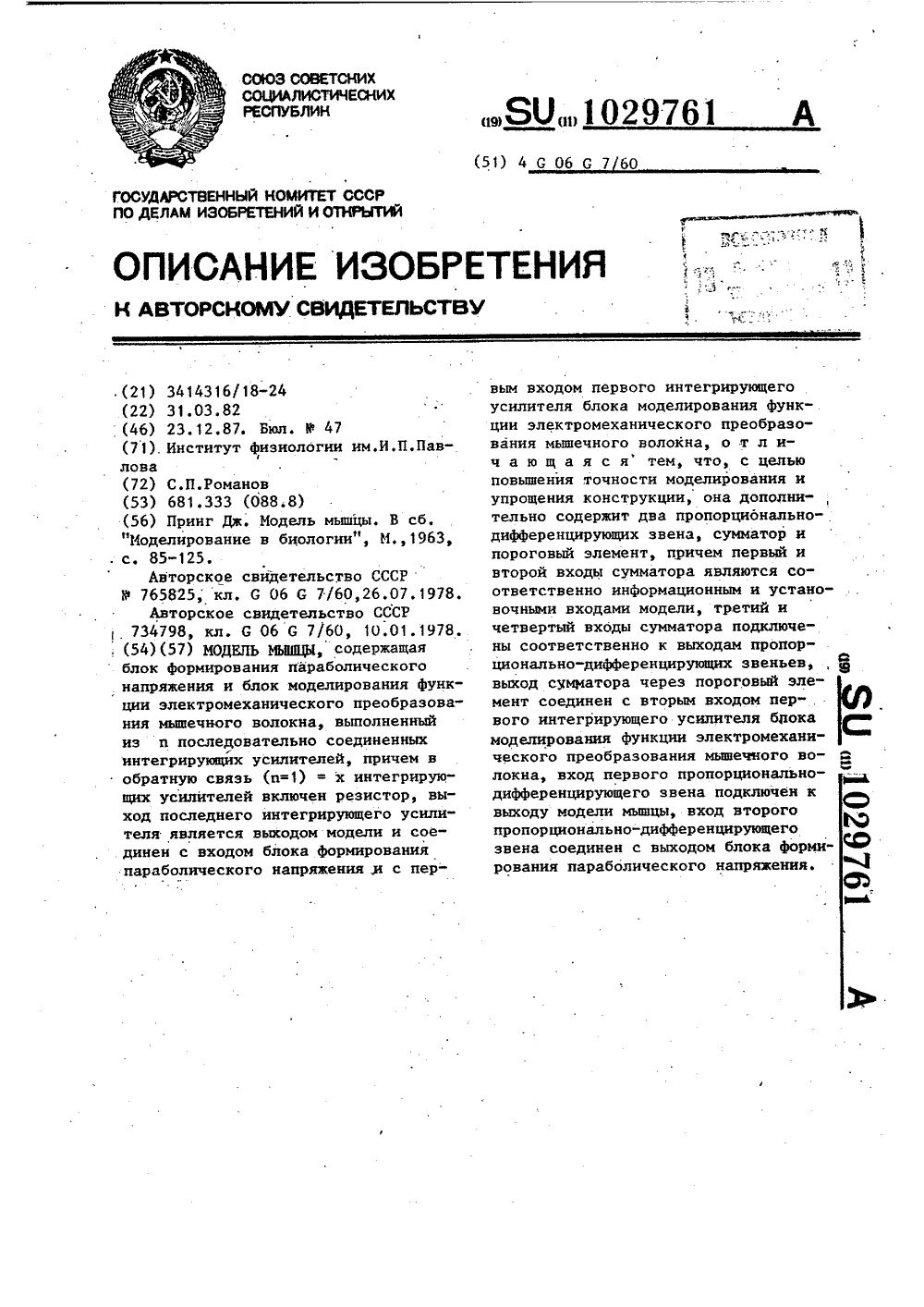

Номер патента: 1029761

Опубликовано: 23.12.1987

Автор: Романов

МПК: G06G 7/60

Метки: модель, мышцы

...звена соединен с выходом блока Формирования параболического напряжения.Структурная схема модели мышцы изображена на чертеже, содержащая блок 1 моделирования функции электро- механического преобразования мьппечного волокна, интегрирующие усилители 2, резисторы 3, конденсаторы 4, сумматор 5, пороговый элемент 6, пропорционально-дифференцирующие звенья 7,блок 8 формирования параболического напряжения, вход 9, устанавливающий начальный уровень возбудимости мышечного волокна, аналог мембранно-го потенциала, диод 10 и варистор 11.Величины резисторов 3 в блоке 1 определяют вид кривой одиночного сокращения, сумматор 5 и пороговый .элемент, моделирующий электровозбудимые свойства мышечной мембраны, звенья 7 и блок 8 моделируют свойство мышечных...

Номер патента: 1361579

Опубликовано: 23.12.1987

Авторы: Жук, Разлом, Смирнов

МПК: G06G 7/12, G06G 7/62

Метки: резистивное, управляемое

...резистора 27; К; - сопротивление резистора 28.В случае равенства сопротивлений К 9 К 4 К 9 с учетом соотношения (3) получают Напряжение на выходе сумматора 8равно где -0 р - управляющее напряжение,приложенное к входу 3; К- сопротивление резистора 33,К, - сопротивление резистора 31; Ко - сопротивление резистора 32. В случае равенства сопротивлений К= К, = К 9 и учитывая соотношениеДля схемы, состоящей из операционного усилителя 10, токозадающего резйстора 15 и полевого транзистора 17, справедливы следующие соотношения: где Б - напряжение на резисторе 15190 - напряжение на полевом транч,зисторе 17; Учитывая соотношения (8) и (9),, напряжение на резисторе 15 равно Ток, протекающий через резистор15, равен где К - сопротивление резистора...

Номер патента: 1361580

Опубликовано: 23.12.1987

Автор: Иванов

МПК: G06G 7/16

Метки: аналоговых, сигналов, умножитель

...и мо 5жет быть использовано в аналоговыхвычислительных машинах,Целью изобретения является повышение точности работы.На чертеже изображена функциональная схема умножителя аналоговыхсигналов.Умножитель аналоговых сигналовсодержит первый 1 и второй 2 усилители с управляемым коэффициентом передачи, алгебраический сумматор Э,блок 4 выделения разности сигналов,первую 5 и вторую 6 выходные шиныпервого сигнала-сомножителя, вход 7второго сигнала-сомножителя и выход 8,Умножитель аналоговых сигналовработает следующим образом.Сигнал (ток или напряжение) на выходе первого усилителя 1 равен 25 А,= АрА (1)где А - выходной сигнал сумматора ЭА, - сигнал на входе управлениякоэффициентом передачи,Сигнал на выходе второго усилите 30ля 2 равен где А-...

Номер патента: 1361581

Опубликовано: 23.12.1987

Автор: Котляров

МПК: G06G 7/161

Метки: множительно-делительное

...10, а ключ 3 подключает к входу блока 6 выделения разности выход интегратора 11, Второй 10 и третий 11 интеграторы работают поочеред но в двух режимах: хранения информации и повторения выходного напряжения четвертого интегратора 12.Режим хранения обеспечивается отсутствием заряда или разряда интеграторов 10 и 11 при разомкнутых ключах на их входах. Режим повторенияобеспечивается подачей на входы ин-теграторов 10 и 11 через соответствующий замкнутый ключ 7 или 8 с выл хода блока 6 выделения разности усиленного разностного напряжения междунапряжением на выходе интегратора 12и напряжением на выходе второго 10или третьего 11 интеграторов. Напри мер, когда замкнут ключ 7 и ключ 3подключает выход интегратора 10 квходу блока 6...

Номер патента: 1361582

Опубликовано: 23.12.1987

Авторы: Лаптев, Попов

МПК: G06G 7/161

Метки: множительно-делительное

...импульсы, частота которых пропорциональна входному напряжению, Если в качестве импульсных модуляторовиспользуются модуляторы широтно-импульсного типа, то на их выходах формируются импульсы, длительность которых пропорциональна входному напряжению,На выходе основного Фильтра 4 формируется сигнал, пропорциональныйпроизведению сигналов-сомножителей свходов 12 и 13. Элемент 11 сравнения определяет разность между сигналами с выходов фильтров 4 и 9. Этотсигнал рассогласования усиливаетсяусилительным элементом 10 и подается45на вход согласующего элемента 8. Брезультате на выходе фильтра 9 появляется сигнал, мало отличающийся отсигнала с выхода Фильтра 4, причемэто отличие тем меньше, чем большекоэффициент усиления усилительногоэлемента 10,На...

Номер патента: 1361583

Опубликовано: 23.12.1987

Авторы: Гришков, Маргелов, Нежнов, Писков

МПК: G06G 7/19

Метки: корреляционной, оценки, производной, процесса, случайного, функции

...корреляционной функции К/ /К(0) в нуле.Представим корреляционную функцию исследуемого процесса х(С) моделью в виде ряда Тейлора:)(м( ) Кх(0) (1 АА" ) ь (8) где А, =К ( ) /К (0) , А =К/2 К (0),Оценки параметров А и А, обеспечивающие близость модели и корреляционной Функции процесса в заданной локальной области 0, являются соответственно значениями первой и второй нормированных производных корреляционной функции К (л)/Г=О..В устройстве в качестве критерия близости принят минимум взвешенной среднеквадратической погрешности00Ь ) К (1)-К(0)(1+А+А г - е К"Вид весовой функции ве = - иТ5 величина параметра Т обеспечивают реализуемость устройства, требуемую область аппроксимации и определяют точность оценки,Условия минимума погрешности...

Номер патента: 1361584

Опубликовано: 23.12.1987

Автор: Драбич

МПК: G06G 7/20

Метки: аналого-цифровое, вычислительное

...7 и 8 ных ЛБИ) - изм на На этом один ства эаканчивае сами последовате.о циклся.льно работы устройторыми импультей (фиг,2 б,и А( рвым импульсом (фиг, 2 д), по щим с четвертого выхода 17 ра лителя 1, запускается АЦП 5 и ение А(Т) преобразуется им в вой код. При этом на входе оп напряжения АЦП 5 присутствует ное напряжение Б(Г), В момент ания преобразования на вЫходе образуется число ф ( ) А( ) К даудК цд 1 А" (С) Пцдп К дедп где К" коэффициент преобразова 15 ния ЦАП 6,Импульсом (фиг. 2 в) с выхода 15распределителя 1 открываются вторыеканалы мультиплексоров 2 и 3 и навход АЦП 5 поступает напряжениеБд, а на вход опорного напряженияЦАП 6 - напряжение Е, с шины 12 постоянного напряжения. Напряжение Бдпреобразуется в число п(Г) с...

Номер патента: 1361585

Опубликовано: 23.12.1987

Авторы: Самокиш, Тиссен

МПК: G06G 7/24

Метки: логарифмический

...на эмиттерных переходах логарифмирующего 2 и экспоненциального 3 транзисторов отличаются на величину напряжения источника 4 опорного напряжения, и их коллекторные токи 1 и 1 пропорциональны:2 31= 1 ехр 1 /Ч=тК, (2) где К - коэффициент масштабирования4коллекторного тока логарифмирующего транзистора 2,В силу идентичности экспоненциального 3 и третьего корректирующего 9 транзисторов можно считать их базовые токи равными, откуда ток базы третьего корректирующего транзистора 9 6 6( 62 + 1) ф где К - коэффициент передачи блока 13; К, - сопротивление второго масштабного резистора 6, Напряжение на выходе 11 преобразователя равно сумме падений напряжений на эмиттерном переходе логарифмирующего транзистора 2 и втором масштабном резисторе 6:...

Номер патента: 1361586

Опубликовано: 23.12.1987

Авторы: Самокиш, Тиссен

МПК: G06G 7/24

Метки: экспоненциальный

.../Р (1) где М .= 0,026 Б - температурный потенциал;1 - тепловой ток эмита 2терного пеЪеходапервого экспоненциального транзистора 2;Е - сопротивление первого масштабногорезистора 4.Однако напряжение на эмиттерном переходе первого экспоненциального транзистора 2 отличается от напряжения между его эмиттерным и базовым зажимами 0 из-за наличия объемноз 6 ьго сопротивления базы В. , которое82 ф является причиной погрешности в области больших рабочих токов коллектора: а выходной ток блока 13 инверсиитока де 10 преобразователя;сопротивление второго масштабного резистора 5,При обеспечении условия К 8+ -ККК=0р 5 3 1 з 3напряжение на выходе 11 преобразователя не зависит от сопротивления базы первого экспоненциального транзистора 2: П = -К 1 ехр...

Номер патента: 1361587

Опубликовано: 23.12.1987

Авторы: Полищук, Ризнык, Ткаченко

МПК: G06G 7/26

Метки: времени, генератор, функций

...работы устройства определяется передним фронтом импульса, подаваемого на шину 3. Одновременно формируется первый импульс на выходе генератора 5 импульсов, другие формируются через равные промежутки времени д, Длина импульсов на выходе генератора 5 импульсов 1 должна быть минимальной, но достаточной для осуществления режима записи запоминающего элемента 6, Под действием входного импульса запуска блок 2 управления переключает интеграторы 1, 1 , , 1., 1 в ре. жим интегрирования, на выходе запоминающего элемента 6 устанавливается напряжение Ц. По окончании выходного импульса генератора 5 импульсов инкрементируется счетчик 7, под действием чего в выходной регистр запоминающего устройства 8 заносится код ординаты второго узла функции...

Номер патента: 1361588

Опубликовано: 23.12.1987

Авторы: Коробейников, Кургаев

МПК: G06G 7/30

Метки: интерполятор, многоканальный, функций

...пройдя элементы И 47, открывает узлы элементов И 65, через которые коды Т, и Тиз регистров счетчиков 66( (записываются в регистры 63, на выходах 34 блоков 21 соответствующих каналов устанавливаются коды, определяющие значения сопротивлений цифровых управляемых сопротивлений 15, 16 и 22, Кроме того, первый тактовый сигнал с выходов элементов И 47, поступая на счетный вход триггеров 46, устанавливает их в нулевое состояние - управляющий сигнал снимается с выходом 32 и устанавливается на выходах 31. В результате этого замыкаются ключи 6 и 8 и разрядные ключи 28 четных цепочек, а ключи 7 и 9 и разрядные ключи 28 нечетных цепочек размыкаются - в формировании выходных сигналов на шаге Т, для первого канала и шаге Т , для и-го канала...

Номер патента: 1363185

Опубликовано: 30.12.1987

Авторы: Джулай, Зибров

МПК: G06G 7/26

Метки: функциональный

...светодиод оптопары35 формирователя 13 компенсирующегонапряжения. От величины протекающего через светодиод тока будет зависеть величина его светового потокаи, следовательно, величина фото-ЭДСфотодиодов оптопар 34 и 35, которыеработают в генераторном режиме,Когда компенсирующее напряжениена выходе формирователя 13 станетравным по величине и противоположнымпо знаку напряжению дрейфа усилителя 1, напряжение на выходе инвертора 2 станет равным нулю, компаратор7 напряжения изменит свое состояниеи подаст команду запрета на преобразователь 12 код - аналог, который сэтого момента на все оставшееся время режима Коррекция" и все времярежима Измерение" не изменит своего состояния и будет хранить код,пропорциональный полученному напряжению...

Номер патента: 1363251

Опубликовано: 30.12.1987

Автор: Сырецкий

МПК: G06F 17/18, G06G 7/52

Метки: значения, оценки, среднего, текущей

...изменяется на единицув конце каждого цикла.В первом цикле формируется "мгновенное" значение наперед заданной порядковой статистики. Второй и все63251 ц:ц,+(Е,-Б,)ь 13 последующие циклы работы устройства начинаются при наличии импульса "Конец преобразования" с момента прихода на вход синхронизации очередного первого импульса генератора 21 импульсов. В этот момент времени распределитель 22 формирует сигналы сброса БЯ-триггеров 5 в нулевое состояние, установки нуля на аналоговом выходе блока 11 уравновешивания с отрицательным знаком. Прекращается воздействие импульсов делителя 20 частоты на работу блока 12 уп" равления.Устройство работает при появлении на входе синхронизации каждого очередного импульса по изложенному выше...
