G06G — Аналоговые вычислительные машины

Номер патента: 1109769

Опубликовано: 23.08.1984

Авторы: Зайков, Захарова, Таджибаев

МПК: G06G 7/62

Метки: вычисления, симметричных, составляющих, трехфазных, цепей

...ляющих, к выходам задатчиков фазных величин, выход операционного усилителя подсоединен к исполнительному блоку Г 13.Недостатками этого устройства 15 являются сложность настройки и низкая точность вычисления, так как в фильт ре симметричных составляющих этого устройства необходимо точное выполнение соотношенйй между конденсатора ми, что в практических условиях требует больших трудовых затрат на настройку, которая всегда заканчивается с погрешностью.Наиболее близким к изобретению 25 по технической сущности является устройство, содержащее операционный усилитель, первый и второй формирователи разности фазных величин, три резистора и исполнительный блок, пРичем инвертирующий вход операционного усилителя через третий резистор подсоединен с...

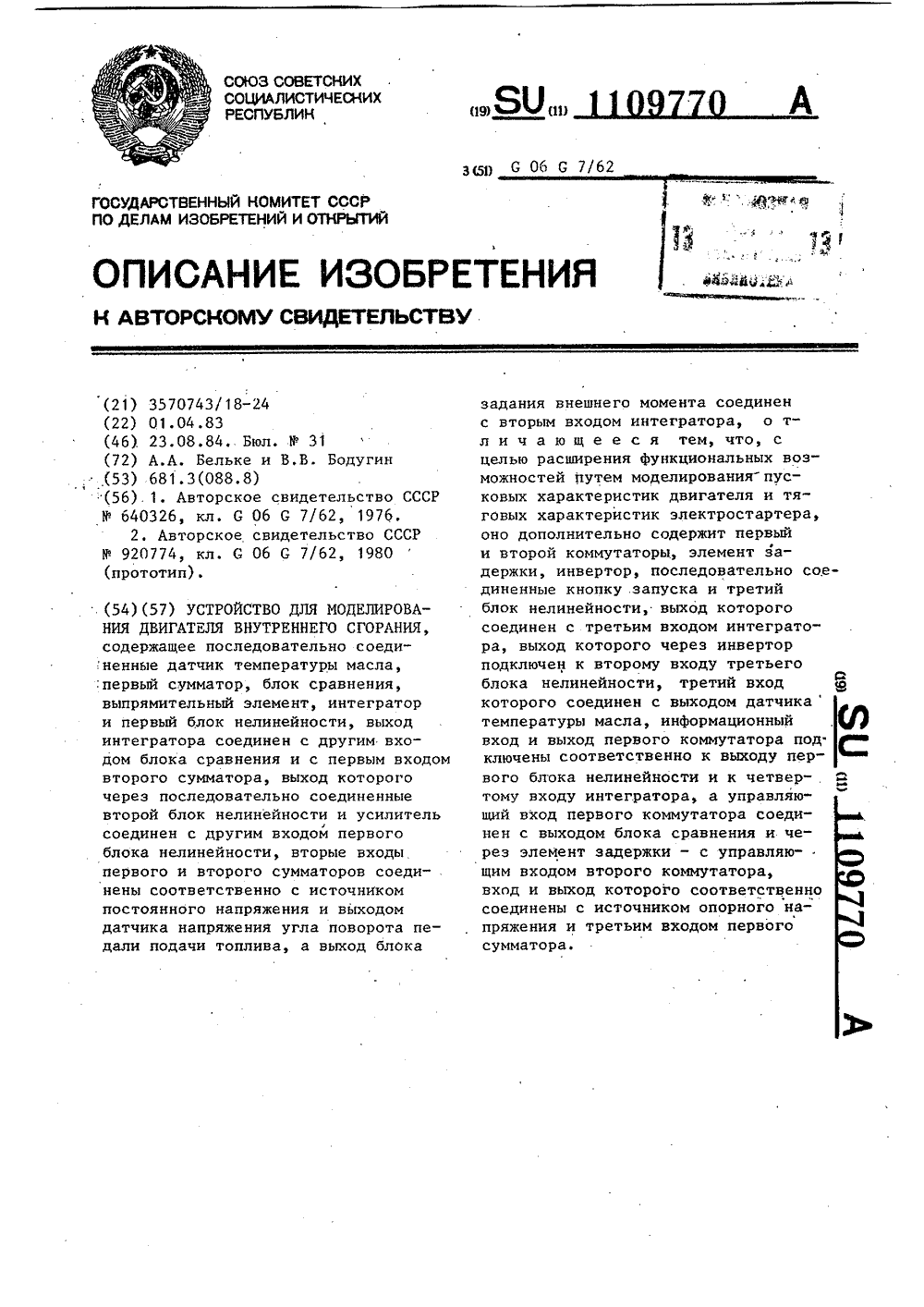

Номер патента: 1109770

Опубликовано: 23.08.1984

Авторы: Бельке, Бодугин

МПК: G06G 7/62

Метки: внутреннего, двигателя, моделирования, сгорания

...пропорциональное величине5 подачи топлива (в данном случае максимальная подача), а с датчика кнопки 2 на первый вход блока 5 нелинейности поступает постоянное напряжение, пропорциональное максимальному Моменту стартера (при Ыд =, О). На третий вход блока 5 нелинейности поступает напряжение с выхода датчика 7 температуры масла, которое при заглушенном двигателе соответствует температуре окружающей среды. В результате на выходе блока 5 нелинейности появляется напряжение, пропорциональное Мс и зависящее от температуры окружающей среды (чем больше температура, тем больше момент)1 которое поступает на четвертый вход интегратора 10. На первый вход интегратора 10 поступает напряжение, пропорциональное Мо , с блока.17 сравнения через...

Номер патента: 1111175

Опубликовано: 30.08.1984

Авторы: Генкин, Кириллов, Скворцов, Тарарычкин, Терентьев

МПК: G06G 7/52

Метки: вода, информации

...выходами масштабирующего кода устройства, усилитель с программируемым коэффициентом усиления, второй аналого-цифровой преоб.разователь, вход которого подключен К выходу усилителя с программируемым коэффициентом усиления, а выход является информационным выходом устрой. ства, введены первый и второй компараторы, первые входы которых подключены к информационному входу устройства, а вторые входы " к выходу элемента аналоговой памяти и общей шинеустройства соответственно, выход первого компаратора подключен к входуразмещения записи элемента аналоговой памяти и входу запуска первого аналого-цифрового преобразователя, .выход готовности которого подключен к стробирующнм входам первого компарато 1,а и регистра соответственно, выходы регистра...

Номер патента: 1111179

Опубликовано: 30.08.1984

Автор: Ибрагимов

МПК: G06G 7/16

Метки: деления

...с входом блока памяти, выход которого, является выходом устройства, вход второго ключа является входом опорного напряжения, вход 55 третьего ключа является входомнапряжения-делимого, второй входблока сравнения является входом напряжения-делителя, вторая обкладка накопительного конденсатора и второй вывод разрядного резистора под ключены к шине нулевого потенциала, выход блока сравнения соединен с управляющим входом третьего ключа, введены первый и второй триггеры и элемент задержки, первый вход первого триггера соединен с первым входом второго триггера, с входом элемента задержки и является входом запускаустройства, выход элемента задержки подключен к второму входу первого триггера и к управляющему входу первого ключа, выход первого...

Номер патента: 1111180

Опубликовано: 30.08.1984

Авторы: Александров, Санин

МПК: G06G 7/20

Метки: возведения, сигнала, степень, электрического

...два нелинейных элемента-транзистора, третья ичетвертая ветви, каждая из которыхсостоит из 1 последовательно соединенных диодов, причем первые выводытретьей и четвертой ветвей подключены к эмиттерам первого и второготранзисторов, базы которых подключены к вторым выводам соответственно первой и второй ветвей, Кключей напряжения, включенных междуодноименными выводами соответствующихдиодов первой и второй ветвей,ключей напряжения, включенных междуодноименными выводами соответствующих диодов третьей и четвертой ветвей, выход второго генератора опорного тока подключен, к инвертирующемувходу операционного усилителя и коллектору второго транзистора, выходоперационного усилителя подключенк вторым выводам третьей и четвертойветвей, коллектор...

Номер патента: 1111181

Опубликовано: 30.08.1984

Авторы: Джулай, Зибров

МПК: G06G 7/26

Метки: функциональный

...шиной нулевого потенциала.На фиг.1 приведена структурная схема функционального преобразователя, на фиг.2 - принципиальная схема аппроксимирующей ячейки, на фиг.3 - переходная характеристика иреобразователя 0 ЬыР О вй 181 4Функциональный преобразователь (фиг. 1) содержит дифференциальный операционный усилитель 1, неинвертирующий вход и выход которого являются соответственно входом и выходом преобразователя, аппроксимирующие ячейки 2,1-2. Н, первые входы которых подключены к отрицательной шине источника двуполярного опорного напряжения (-Ц), вторые входы - к выходу дифференциального операционного усилителя 1, инвертор 3, входные масштабные резисторы 4. 1-4. (о+1), коммутатор5, выходы которого подключены к выходам соот- ветствующих...

Номер патента: 1111182

Опубликовано: 30.08.1984

Авторы: Важенин, Губарев, Шмерлин

МПК: G06G 7/52

Метки: автоматической, коэффициента, настройки, передачи, сигнала, случайного

...устройства, блок измерения квантиля,1 первый информационный вход. которогоподключен к шине задания вероят-.ности превышения динамическогодиапазона устройства, и блок индикации, вхоД которого соединен свходом регулировки коэффициентаусиления блока центрирования, содержит блок вычисления модуля и. блок вычисления коэффициента усиления, нри этом выход блока центри 40рования через блок вычисления модуля соединен с вторым информационным входом блока измерения квантиля, выход которого соединен с первым входом блока вычисления коэффициента усиления, второй вход которого подключен, к шине заданиядинамического диапазона устройства,а выход - к входу регулировки коэффициента усиления блока центрирования. Блок вычисления коэффициента усиления...

Номер патента: 1111183

Опубликовано: 30.08.1984

Авторы: Потапкин, Раков

МПК: G06G 7/52

Метки: вероятностей, импульсных, параметров, распределений, сигналов

...к информационному входу второго пикового детектора, управляющий вход которого объединен с управляющим входом амплитудно-импульсногомодулятора и подключен к выходу формирователя импульсов, а выход второгопикового детектора соединен с информационным входом амплитудно-импульсного модулятора, выход которого подключен к входу амплитудного анализатора, содержит триггер, блок диффе- ренцированиМ, пороговый элемент и ключ, информационйый вход которого объединен с входом одновибратора иподключен к выходу блока дифференцирования, вход которого является входом устройства, а выход ключа через пороговый элемент подключен квходу формирователя импульсов, к управляющему входу первого пиковогодетектора, и к первому установочному входу триггера, выход...

Номер патента: 1111184

Опубликовано: 30.08.1984

Авторы: Ермаков, Романов

МПК: G06G 7/62

Метки: моделирования, мощности, нагрузки, электроприемников

...индивидуальных электроприемников, трансформатор 2,двух, полупериодный диодный мост 3, каж Одый канал устройства содержит генератор 4 прямоугольных импульсов,раСпределитель 5 импульсов, переключатели 6, элементы ИЛИ 7, развязывакяцие оптроны 8, коммутирующиесимисторы 9, масштабные резисторы 10Значения моделируемых токов нагрузки задаются резисторами 10,которые в каждом канале 1 устройства имеют следующее соотношение:1; 1/2: 1/41 1/8 и т.д, В частности,в изображенном на фиг. 1 примере(а .также при дальнейшем рассмотрении алгоритма работы устройства)моделируемые токи нагрузки задаются в каждом каналетремя резис, торами 10, значения которых соотносятся, как 1: 1/2: 1/4 . Число резис-.1 торов 10 в каждом канале 1 можетбыть...

Номер патента: 1112370

Опубликовано: 07.09.1984

Авторы: Бирман, Раутенштейн

МПК: G06G 5/00

Метки: мажоритарное, пневматическое

...большим числом элемен- ЗтовЦель изобретения - упрощение конструкции устройства.Поставленная цель достигается тем, что в пневматическое мажоритарное 10 устройство, содержащее три элемента сравнения, две логические схемы НЕРАВНОЗНАЧНОСТЬ, первое пневмореле и три входа, первый из которых соединен с первыми входами первого и вто рога элементов сравнения, второй - с вторыми входами второго и третьего элементов сравнения, третий - с вторым входом первого и первым входом третьего элементов сравнейия, выход 50 каждого из которых соединен с первым входом соответствующей логической схемы НЕРАВНОЗНАЧНОСТЬ, а вторые входы указанных схем соединены с выходом второго элемента сравнения, 55 введены второе пневмореле, первый управляющий вход первого...

Номер патента: 1112371

Опубликовано: 07.09.1984

Авторы: Звягинцев, Меняйленко

МПК: G06G 7/14

Метки: восстановления, сигнала

...с выходомблока максимума, вторые управляющиевходы соединены с выходом элемента 55задержки, вход которого через компаратор соединен с выходом четвертогосумматора, первый вход которого сое 71 2динен с выходом блока максимума и первым входом третьего сумматора, второй вход которого соединен с выходом блока минимума и через первый инверторс вторым входом четвертого сумматора, третий вход которого соединен с вторым входом первого сумматора и через второй инвертор - с выходом задатчика погрешности и с вторым входом второго сумматора, выходы первого и второго сумматоров соединены соответ. ственно с входами первого и второгоиндикаторов.На фиг. 1 представлена блок-схема устройства восстановления сигналаф на фиг. 2 - схема...

Номер патента: 1112372

Опубликовано: 07.09.1984

Авторы: Гладков, Евсеев

МПК: G06G 7/14

Метки: импульсов, разностной, формирования, частоты

...соответственно к выходам второго и 15 третьего элементов И 8 и 9, второй и третий триггеры 10 и 11, четвертый, пятый и шестой элементы И 12-14, первый и второй инверторы 15 и 16, выходную шину 17. 20Второй выход первого формирователя 1 соединен с вторым входом четвертого элемента И 12, выход которого соединен с выходной шиной 17, выходом первого инвертора 15 и вторым входом 25 второго триггера 10, прямой и инверсный выходы которого подключены соответственно к первым входам пятого и шестого элементов И 13 и 14, вторые входы которых соединены соответствен-З 0 но с выходами первого и второго инверторов 15 и 16, а выходы - с первым и вторым входами третьего триггера 11. Вход первого триггера 5 соединен с выходом пятого элемента И 13,35...

Номер патента: 1112373

Опубликовано: 07.09.1984

Авторы: Болванов, Каргальцев, Купер

МПК: G06G 7/24

Метки: логарифмирования, отношения, сигналов

...интегрирующий конденсатор,к инвертирующему входу операционногоусилителя подключен первый вывод первого масштабного резистора, второйвывод которого соединен с выходом25кляча, вход которого подключен к выходу источника напряжения, выход опе.рационного усилителя подключен к входу компаратора, выход которого подключен.к входу генератора импульсов,выход которого соединенчерез второймасштабный резистор с инвертирующимвходом операционного усилителя, выход блока синхронизации подключен куправляющему входу ключа и к первому 35входу элемента И, второй вход которого соединен с выходом генератора импульсов, выход элемента И подключенк входу счетчика, выходы которогоявляются цифровым выходом устройства,40второй вход компаратора подключен квыходу...

Номер патента: 1112374

Опубликовано: 07.09.1984

Авторы: Болванов, Каргальцев, Купер

МПК: G06G 7/24

Метки: логарифмирования, отношения, сигналов

...близким к предложенному является устройство для логарифмирования отношения сигналов, содержащее операционный усилитель, между ин 20 вертирующим входом и выходом которого включен интегрирующий конденсатор, к инвертирующему входу операционного усилителя подключен первый вывод первого масштабного резистора, второйс 5 вывод которого соединен с выходом ключа, вход которого подключен к выходу источника напряжения, выход операционного усилителя подключен к входу компаратора, выход которого подключен к входу генератора имуль- З 0 сов, выход которого соединен через второй масштабный резистор с инвертирующим входом операционного усилителя, выход блока синхронизации подключен к управляющему входу ключаи к первому входу элемента И,...

Номер патента: 1112375

Опубликовано: 07.09.1984

Авторы: Болванов, Каргальцев, Купер

МПК: G06G 7/24

Метки: логарифмирования, отношения, сигналов

...первого запоминающего элемента, выход которого соединен с вторым вхо- З 0 дом компаратора, выход элемента с регулируемым коэффициентом передачи через восьмой ключ соединен с вторым выводом масштабного резистора, выход элемента с регулируемым коэф фициентом передачи подключен к первому входу усилитепя сигнала ошибки, второй вход которого подключен к выходу источника опорного напряжения, выход компаратора соединен с 40 первым входом схемы вьделения сигнала ошибки, с первым входом триггера знака и с управляющим входом реверсивного счетчика, выход схемы вьделения сигнала ошибки через второй за поминающий элемент подключен к управляющему входу генератора импульсов, выход которого соединен с тактовыми входами реверсивного счетчика и...

Номер патента: 1112376

Опубликовано: 07.09.1984

Авторы: Белянина, Тахванов, Тупицын

МПК: G06G 7/52

Метки: математического, ожидания

...самонастройки на уровень входных помех и соответствующего изменения дисперсии оценки математического ожидания.Цель изобретения - повышение точности работы устройства посредством ограничения уровня выходных помех и относительного уменьшения дисперсии оценки математического ожидания.Поставленная цель достигается тем, что в устройство, содержащее группу накопительных конденсаторов, группу токоэадающих резисторов, пов" торитель напряжения, вход которого соединен с цепочкой из последовательно соединенных токозадающих резисторов, общие вьводы резисторов через соответствующие накопительные конденсаторы группы соединены с выходом повторителя напряжения, и цепочку из последовательно соединенных накопительных конденсаторов, одним концом...

Номер патента: 1112377

Опубликовано: 07.09.1984

Авторы: Никитин, Потапова

МПК: G06G 7/52

Метки: вероятностных, сигнала, случайного, фазы, характеристик

...регистра сдвига является первым информационным входом блока, первым и вторым управляющими вхо.дами которого являются соответственно вход сдвига и вход записи регистрасдвига, вход кольцевого счетчикаявляется вторым информационным входомблока.На чертеже приведена блок-схемапредлагаемого устройства.Устройство содержит формирователь1 импульсов, умнбжитель 2 частоты,элемент 3 задержки, первый переключатель 4, первый делитель 5 частоты,элемент И 6, второй делитель 7 частоты, вход 8 регистра сдвига, блок 9регулируемой задержки, второй переключатель 10, два преобразователяфаза - временной интервал 1 1 и 12, 4 Одва временных селектора 13 и 14,счетчик 15, накапливающий сумматор16, третий переключатель 17, блок 18памяти, четвертый переключатель...

Номер патента: 1112378

Опубликовано: 07.09.1984

Авторы: Миргород, Ситников, Тихончук

МПК: G06G 7/52

Метки: значения, нестационарного, процесса, случайного, среднего

...устройства основан на гистерезисйом слаживании нестацибнарного случайногопроцесса в соответствии с нелинейнойрекуррентной процедурой;гоЯ=вп-фб (Кп 1-щвЯХЯ 1)-й ихи 1-вп-А 1)где уи 1 и - измеряемая на выходеустройства оценка среднего значения нестационарного случайного процесса в текущий моментвремени и;П 1 п- оценка среднего значениянестационарного случайного процесса в предыдущий момент времени и;Гп 3 - исследуемый нестационар:ный случайный процесс;М, - коэффициенты пропорциональности,Если обозначить невязкуГЯ= Кп 1- - и 1 и, то (1) можно определить в виделфкИ=щкп."1 м ЕЯ ЕЯ 1-.д- =А, и+(ЕГО , а)Нелинеиная функция( Я ) в правоичасти (2) имеет вид, изображенныйна фиг. 2, и представляет собой участки двух парабол:нее Е- , гри...

Номер патента: 1113808

Опубликовано: 15.09.1984

Авторы: Жалнин, Нейдорф, Ребик

МПК: G06G 5/00

Метки: пневматический, функциональный

...возможностей.Указанная цель достигается тем,30 что в пневматическом функциональном преобразователе, содержащем параллельно включенные основные дроссели по числу участков аппроксимации, входы которых соединены с входным кана" З 5 лом преобразователя, повторители со Сдвигом и усилитель, подключенный выходом к выходному каналу преобразователя, установлены задатчик и дополнительный дроссель, причем выхо"40 ды всех основных дросселей, кроме первого, соединены с проточными камерами повторителей во сдвигом, сопла которых подключены к выходу первогодросселя, к входу усилителя и через дополнительный дроссель - к выходу задатчика.На чертеже изображен пневматичес-кий Функциональный преобразователь.Он содержит дроссели 1-4, повтори"5 тели 5 - 7...

Номер патента: 1113809

Опубликовано: 15.09.1984

Авторы: Баду, Дубаренко, Марков

МПК: G06G 7/12

Метки: автоматической, аналоговой, вычислительной, масштабов, смены

...цифроуправляемое соп.ротивление 16, цифроуправляемое сопротивление 17 обратной связи, интег- . 5рирудций конденсатор 18.Ба чертежах приняты следующиеобозначения: Е- максимальное напряжение линейной зоны вычислительного блока (интегратора) - шкала АВМф 10Оо - опорное напряжение, 7 - вход-.ная.машинная, переменная, Х - выходная машинная переменная;- промежуточная машинная переменная.Блок 2 Фиксации границ поддиапаэона (Фиг. 3) содержит два компаратора 19, два разделительных диода 20и триггер 21, Выходы компараторов 19подсоединены к блоку З.сопряжения,а выходы триггера 21 - соответственно на управляющие входы ключей 8 и10, 7 и 9,Блок 3 сопряжения (фиг. 3) содер"жит два многовходовых логических элемента ИЛИ 22, к входам которых...

Номер патента: 1113810

Опубликовано: 15.09.1984

Авторы: Гущин, Юсупов

МПК: G06G 7/16

Метки: перемножитель, сигналов

...выводы которых соединены с первым выводом 55 первого генератора тока, второй вывод которого подключен к первой шине пи-. тания, первый и второй нагрузочные резисторы, первые выводы которых являются первой и второй выходными шинами перемножйтеля, а вторые выводыподключены к второй шине питания,введены первый, второй, третий и четвертый усилительные двухзатворные полевые транзисторы и первый и в 1 оройдополнительные балансировочные резисторы, причем стоки первого и второго усилительных двухзатворных полевых транзисторов подключены к первым выводам соответственно первого и второго нагрузочных резисторов и к стокам соответственно третьего и четвертого усилительных двухзатворных полевыхтранзисторов, истоки первого и второго усилительных...

Номер патента: 1113811

Опубликовано: 15.09.1984

Авторы: Бондарев, Ключарев, Соломаха

МПК: G06G 7/18

Метки: интегрирующее

...устройство, содержащее реверсивный счетчик, выход 55 которого является выходом устройства, первый и второй элементы И, выходы которых подключены соответственно к суммирующему и вычитающему входамреверсивного счетчика, первые входыпервого и второго элементов И соеди"иены с выходом третьего элемента И, кпервому входу которого подключен генератор импульсов опорной частоты, введены времяимпульсный преобразовательи элемент неравнозначности, выход которого подключен к вторым входам первого и второго элементов И, второйвход третьего элемента И и первыйвход элемента неравнозначности соединены соответственно с аналоговым и знаковым выходами времяимпульсного преобразователя, сигнальный вход и вход запуска которого являются соответственно...

Номер патента: 1113812

Опубликовано: 15.09.1984

Авторы: Иванов, Пасечник

МПК: G06G 7/26

Метки: аналого-цифровой, нелинейный

...что приводит к недостаточной точности аппроксимации.Цель изобретения - повышение точности аппроксимации, 55Поставленная цель достигается тем, что в устройство, содержащее блок преобразования напряжения в пачку им 12 1пульсов, управляющий вход которого подключен к первому выходу блока синхронизации, дополнительно введены регистр, сумматор и постоянное запоминающее устройство, причем выход блока преобразования напряжения в пачку импульсов подключен к сийхровходу регистра, выход которого является выходом преобразователя н подключен к первому входу сумматора и к адресному входу постоянного запоминающего устройства, выход которого подключен к второму входу сумматора, выход сумматора подключен к информационному . входу регистра, обнуляющий...

Номер патента: 1113813

Опубликовано: 15.09.1984

Автор: Грошев

МПК: G06G 7/26

Метки: аналого-цифровой, функциональный

...источника опорногосигнала, на фиг. 3 - схема второготактового генератора. Функциональный аналого- циФровой преобразователь (фиг. 1) содержит первый и второй масштабные реэисторы 1 и 2, первый и второй ключи 311138 и 4, инвертирующий интегратор 5 третий ключ 6, третий масштабный резистор 7неинвертирующий операционный усилитель 8, пороговый блок 9, триггер 10 управления, ограничитель11, источник 12 опорного сигнала, первый и второй счетчики 13 и 14, дешифратор 15, первый тактовый генератор 16, третий счетчик 17, второй тактовый генератор 18, триггер 1 ф 19 полярности и регистр 20. Источник.12 опорного сигнала (фиг, 2) содержит первый мультиплексор 21, группу 22 потеициометров, второй мультиплексор 23 н узел 24 Формирования произ...

Номер патента: 1113814

Опубликовано: 15.09.1984

Автор: Козлин

МПК: G06G 7/26

Метки: генератор, ступенчатой, формы

...цепи обратной связи 1 перационного усилителя интегратора 3.Поляризованное реле 8 замыкает контакт 10, соединяющий через тройной переключатель выход генератора с выходом сумматора 7. С выхода инвертора 5 на вход интегратора 6 поступает напряжение П = -ПЬкНа выходах интеграторов 3 и б одновременно возникают соответственно линейво убывающее 01 и линейно нарастаю.:щее 05 напряжения (фиг. 2 8 и фиг.фиг. 2) с одинаковым углом наклона, так как коэффициенты передачи интеграторов равны 1 о - п(1)Напряжение У с выхода интегратора 3 поступает на первый вход компаратора 4 и второй вход ком-. паратора 17 с полярностью, противоположной напряжениям Б и Б . Суммарное напряжение на входах ком113814 4При этом на выходе генератора значение напряжения цы...

Номер патента: 1113815

Опубликовано: 15.09.1984

Авторы: Блейер, Гринхоф, Пуятс, Спалвинь

МПК: G06G 7/40

Метки: решения, уравнений, эллиптических

...Рюкский орденаного Знамени политехтут(54) (57) УСТРОЙСТВО ДЛЯ РЕШЕНИЯЭЛЛИПТИЧЕСКИХ УРАВНЕНИЙ поавт. св. В 434424, о т л и ч а ющ е е с я тем, что, с целью повышения точности, в него введены Й цепочек, состоящих из усилителя и дополнительного масштабного резистора, причем первые выводы основныхрезисторов через последовательносоединенные усилитель и дополнительный масштабный резистор соответствующей цепочки подключены к второмувыводу этого основного резистора.СоставительРедактор М. Келемеш Техред И.Асталош Корректор Ю. Макаренко Филиал ППП "Патент", г. Уагород, ул . Проектная 3Увеличение точности решения,сокращает количество итерацийи время решения задачи приблиЗаказ 6621/41 Тирам ВНИИПИ Государственн по делам изобрете 113035,...

Номер патента: 1113816

Опубликовано: 15.09.1984

Авторы: Павлов, Павловский, Прокофьев, Стариков, Цыбин

МПК: G06G 7/46

Метки: задач, краевых, решения

...с управляющим входом второго ключа и вторым входомвторого элемента И, выход которогонепосредственно подключен к входузапуска блока регистрации, а черезвторой элемент задержки соединенс четвертым входом элемента 2 И-ИЛИи со счетным входом счетчика, выход переноса которого подключен квторому входу третьего элемента И,информационный выход счетчика соединен с входом дешифратора.На чертеже приведена функциональная блок-схема предлагаемого устройства.Устройство содержит 1 -С-сетку 1,блок 2 задания граничных условий,коммутатор 3, повторитель 4, дешифратор 5, генератор 6 опорного сигнала, блок 7 регистрации сдвигафаз, блок 8 регистрации амплитуды,ключи 9 и 10, аналого-цифровой преобразователь 11, буферный регистр12, блок 13 регистрации,...

Номер патента: 1113817

Опубликовано: 15.09.1984

Авторы: Лазенас, Осташявичюс, Скучас

МПК: G06G 7/48

Метки: динамических, координатно-шлифовального, моделирования, привода, станка, статических, характеристик

...усилитель соединен стретьими входами первого и третьегосумматоров,На чертеже изображено предлагае.мое устройство.Устройство содержит координатношлифовальный станок 1, исполнительный механизм 2, двйгатель 3 постоянного тока, ременную передачу 4,1 Осумматоры 5, 6 и 7, интеграторы8-11, усилители 12, 13 и 14, блокмоделирования холостого хода привода, выполненный в виде источника15 постоянного напряжения, блок моделирования внешнего момента сопротивления привода, выполненный в, виде преобразователя 16 угла поворота в напряжение.Устройство работает следующим 20образом,Станок 1 и исполнительный механизм 2 в системе являются реальными,Моделированию подвергается приводпланетарного движения, т.е. двигатель привода и упругая связь междуроторами...

Номер патента: 1115065

Опубликовано: 23.09.1984

Авторы: Белоцерковский, Варламов, Комель

МПК: G06G 1/12

Метки: вычислительное

...ползун,на котором закреплена ось, расположенная в отверстиях, каждое из которых выполнено в середине соответствующего стержня, четыре визира, причем первый визир прикреплен к первому движку, введены визиры с пятогопо седьмой, три пары зубчатых рееки три зубчатых колеса, расположенных на дополнительных осях, перпендикулярных плоскости планшета, дополнительные оси закреплены соответственно на втором, третьем и четвертомдвижках, пары зубчатых реек находятся в зацеплении с соответствующимизубчатыми колесами и размещены насоответствующих направляющих элементах, снабженных шкалами, с возможностью продольного перемещения, причем к зубчатым рейкам прикрепленывизиры с второго по седьмой.Такое конструктивное решение позволяет решать задачи...

Номер патента: 1115066

Опубликовано: 23.09.1984

Авторы: Бобков, Сенчина, Соболевский, Третилов

МПК: G06G 7/18

Метки: интегрирования, сигнала, электрического

...интегратора, цифровой выход блока формирования гибридного кода подключен к группе входов управления управляемого делителя частоты, частотный входкоторого соединен с выходом генератора импульсов, а выход - с информационным входом первого переключателя, причем управляющий вход второго переключателя подключен к выходу блока определения знака.На чертеже представлена структурная схема предлагаемого устройства.Устройство для интегрирования электрического сигнала содержит блок 1 выделения модуля, блок 2 определения знака, аналого-цифровойпреобразователь 3, второй цифроаналоговый преобразователь 4, блок 5 вычитания, инвертор 6, второй переключатель 7, аналоговый интегратор 8, управляемый делитель 9 частоты, генератор 10 импульсов,...
