G06G — Аналоговые вычислительные машины

Номер патента: 737963

Опубликовано: 30.05.1980

Авторы: Нейдлин, Прутт

МПК: G06G 7/26

Метки: функциональный

...усилителе, неинвер" тирущций вход которого соединен с .входньм резистором, инвертирующий вход через масштабный резистор - с шиной нулевого потенциала, свободный вывод входного резистора является входом Функционального преобразователя, дополнительно содержит шунтирующий резистор и резистор обратной связи, включенный между инвертирующим входом и выходом дифференциального операционного, усилителя, выводы шунтирующего резистора подключены к входам диффе- ренциального операционного усилителя, неиивертирующий вход которого соединен со входом масштабного усилителя.На фиг. 1 приведена схема функци-, онального преобразователя; на фиг. 2- выходная характеристика. 20Функциональный преобразователь со.- держит аппроксимирующий элемент 1, в...

Номер патента: 737964

Опубликовано: 30.05.1980

Авторы: Гулиев, Максимов, Тетельбаум

МПК: G06G 7/48

Метки: задач, обратных, поля, решения, теории

...этой причине электрическая схема усилителя в блоке 2 выполнена в виде двухкаскадного эмиттерного повторителя. После усиления полученный на выходе усилителя 7 ток управляетосвещенностью лампы накаливания, вследствие чего изменяется величина тока, протекающего в цепи фото- сопротивления 8. Так достигается изменение электрического сопротивления фотосопротивления 8 в зависимости от входного тока усилителя 7. Наличие контактов реле 9 в схеме блока 2 позволяет после выявления максимального иэ отклонениЯ отключить соответствующий вход усилителя, после чего возникает возможность минимизировать то отклонение, которое получено на выходе блока 5.Блок 5 служит для выбора максимального значения отклонения. На вход этого блока поступают различные...

Номер патента: 739547

Опубликовано: 05.06.1980

Авторы: Корочко, Матына, Томашевский

МПК: G06G 3/02

Метки: дифференциальный, механизм, суммирующий

...соответствующим коническим сателлитом. Сущность изобретения поясняется чертежом, на котором показана кинематическая схема механизма. Механизм содержит выходной вал 1,на котором жестко закреплено водило2 с коническими сателлитами 3 и 4.Конические сателлиты 3 и 4 сопряжены с основными центральными ко- зО ническими колесами 5 и б, которыесвободно установлены на входномвалу. Механизм содержит два дополнительных центральных, коническихколеса 7 и 8, каждое из которых 21 свободно установлено ча выходном валу 1, соосно расположено относительно соответствующего основного центрального конического колеса исопряжено с соответствующим коническим сателлитом.Пмитета СССРткрытийнаб., д. 4/5 одписно лиал ППП фПатентф, г. ужгброд, ул. Проектная, 4 На...

Номер патента: 739548

Опубликовано: 05.06.1980

Авторы: Андрейченко, Дьяков, Кудрявцев

МПК: G06G 7/12

Метки: усилитель-преобразователь

...оков,. Сйгналы с выходов первого и вто рого преобраэователей 3, 4 ток-час тота поступают соответственно"на ":": .первый и второй формирователи 7, 8импульсой, иа выходе которых Формируются прямоугольные импульсы.с частотми повторения, равными соответст венно. сумме и разности величин-токоввходного сигнала и смещения.Эти периодияеСкие прямоугольйыеимпульсы и сигнал с выхода генерато п-го выходного Фильтра пропорциональнои-ой степени от величины входного . сигнала,Таким образом, благодаря указанньйй кднструктивным отлйчиям,пред 50 ложенный усилитель-преобразователь обладает новым качеством, возможностью Формирования на выходах напряжений, пропорциональных целым степеням от величины входного сигнала." Формула изобретения ЬО...

Номер патента: 739549

Опубликовано: 05.06.1980

Авторы: Костин, Москвитин, Соколянский

МПК: G06G 7/12

Метки: дрейфа, компенсацией, нулевого, операционный, уровня, усилитель

...усилителя и общим выводомвходного ключа и запоминающего конденсатора,Введение дополнительного ключаобеспечивает подачу на неинвертирующий вход усилителя напряжения, образованного зарядным токсо запоминающего конденсатора, протекающим че.рез сопротивление открытого ключа,включенного между обкладной запоминающего конденсатора и шиной нулевого потенциала, что приводит к резкому увеличению зарядного тока конденсатора до момента полной компенсации дрейФа, нуля.гНа чертеже представлена схема операционного усилителя с ксмпенсациейдрейФа нулевого уровня,Операционный усилитель содержитдифференциальный усилитель 1, входной ключ 2, ключ 3, ключ 4 обратной 55связи, дополнительный ключ 5 запоминающий конденсатор б и масштабныерезисторы 7, 8,...

Номер патента: 739550

Опубликовано: 05.06.1980

Автор: Червяцов

МПК: G06G 7/122

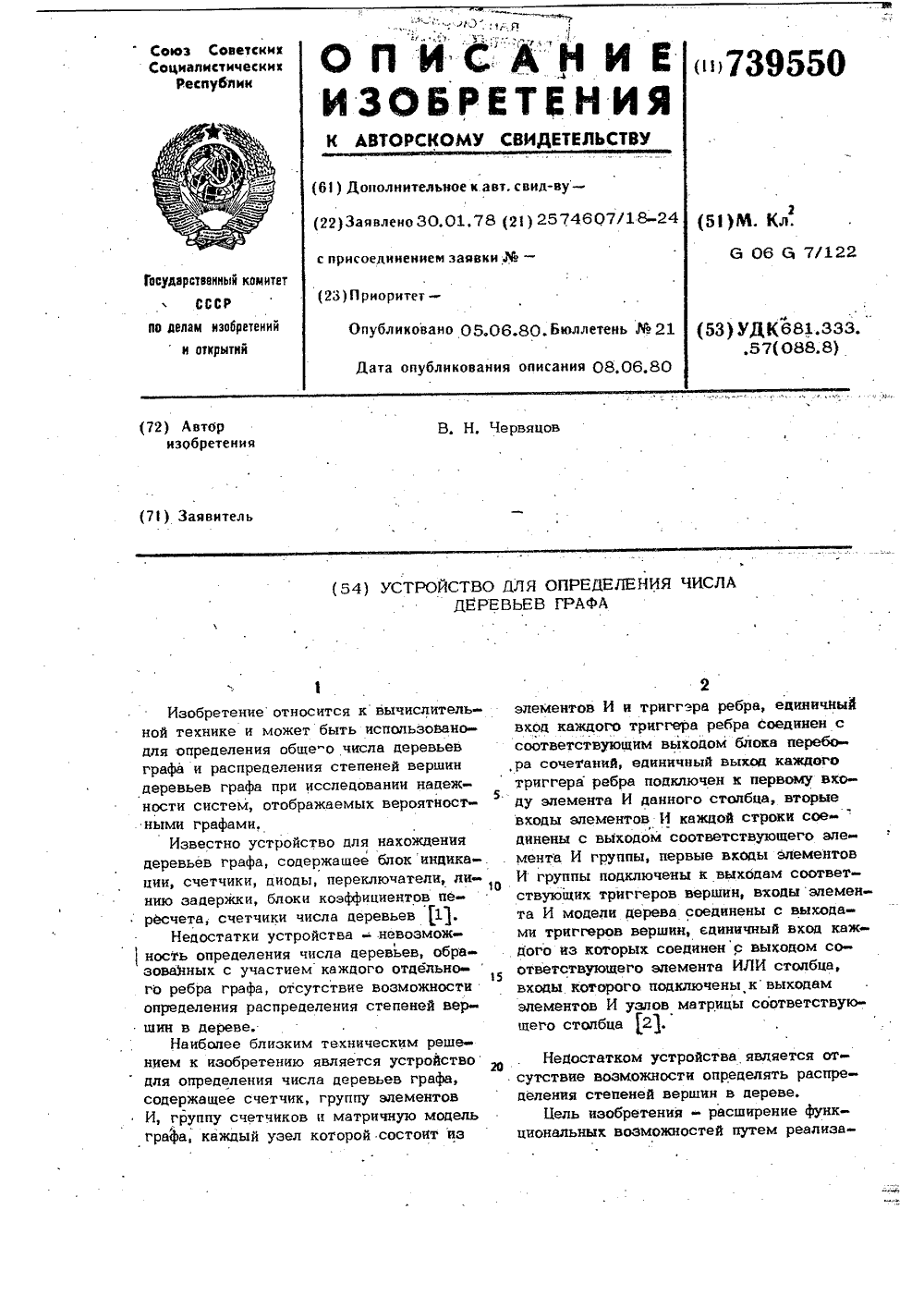

Метки: графа, деревьев, числа

...устройства, который включает в работу распределитель 7. При этом навсех выходах распределителя появляется50сигйал, который проходит только черезалемент 6 И, на вторые входы алементов 4, - 444 И первой строки, Срабатывают те элементы 4- 4 И, на первые .55входы которых постуйает сигнал с единичных выходов триггеров 5,И - 54.С выходов сработавших элементов4 - 4, И сигналы поступают через11элементй 3 - 34 ИЛИ на единичные0 6ветствующие инцидентным ребрам первой вершины.Сигналы с выходов этих элементов через соответствующие элементы 3ЗцИ поступают на счетные входы счет чика 9. Счетчик 9 фиксирует степень первой вершины. Сигнал с соответствующих выходов счетчика 9 поступает на входы дешифратора 10. С выхода дешифратора 10, соответствующего...

Номер патента: 739551

Опубликовано: 05.06.1980

Автор: Шпади

МПК: G06G 7/16

Метки: аналоговое, множительное

...и общим резистором 4 базового сме.щения. Резистор 4 подключен к общейточке двух встречно включенных ограничивающих диодов 5 и б, которыешунтируют стробируюшую обмотку 7насыщающегося трансформатора 8 через калибровочный потенциометр 9,соединенный с источником питания 10и эмиттером транэистора 3 противоположной проводимости. При этом двеуправляющие обмотки 11 и 12 насыщающегос 1 я трансформатора 8 подключенык управляющим входам двух транзистбрных ключей 13 и 14, которые эашунтированы доэирующими конденсаторами 15 и 16, образуя амплитудный модулятор, и через индикатор 17 среднего значения выходного тока б подключены к источнику 18 переменногонапряжения О контролируемой нагруэ"ки. Измерительная обмотка 19 насыщающегося трансформатора 8...

Номер патента: 739552

Опубликовано: 05.06.1980

Авторы: Галамай, Дудыкевич, Максимович

МПК: G06G 7/16

Метки: множительно-делительное

...вычитания, выход второго блока вычитания соединен с первым входом второго блока сложения, второй вход которого соединен с выходом управляемого делителя напряжения, а выхбд второго блока сложения соединен со входом первого интегратора, причем другой вход739552 ПИ Заказ 2926/43 раж 75 нсн Ужгород, ул, Проектная, 4 илнал ППП Патен ГРезультат вычисления не зависит от порядка срабатывания схем 12 " 12, 13 - 13 П, сравнения и для определе" ния результирующего выражения выбирают произвольный порядок их срабатывания. 5Проинтегрировав дифференциальное уравнение 18) и преобразовав его, имеют1) ц о о Окла Олг- цле и-елЛРВключение в состав устройства второй схемы сложения и второй схемы вычитания а также введение новых связей обеспечивает повышение...

Номер патента: 739553

Опубликовано: 05.06.1980

Авторы: Богденко, Дмитроченко, Тихонова

МПК: G06G 7/16

Метки: множительно-делительное

...интегратора 1 соединен с одним из входов компаратора 2. Второй вход компаратора соединен через нелинейный, элемент (например, ключевую схему на диоде или триоде) с общей шиной и со своим выходом, Выход компаратора соединен также с управляющими входами двух переключателей 4 и 5, Входы переключателей и один из входов интегратора подключены к шинам входных сигналов (11 11 г %г). Выход переключателя 5 соединен со входом фильтра 6, а выход фильтра подключен к одному входу сумматора, вход которого соединен со входом переключателя 5.Принцип действия устройства состоит в следующем.При подаче на вход интегратора 1 напряжения Зз на его выходе формируется линейно-нарастающее (линейно-падающее) напряжение. Когда это напряжение достигает величины...

Номер патента: 739554

Опубликовано: 05.06.1980

Авторы: Гусев, Ястребцев, Ястребцева

МПК: G06G 7/163

Метки: множительное

...образованы металлизированнымиобластями, а третье и четвертоепереходами сток-исток МДП-трайэисто-,ров, причем в каждоя мостовом четы рехполюснике затвор МДЛ-транзисторатретьего плеча соединен с первым выводом первой диагонали того же мостового четырехполюсника, второй вывод,первой диагонали соединен с эат вором МДП-транзистора четвертого плеча того же мостового четырехполюсника, обмотка возбуждения расположенана подвижном магнитопроводе С-образной формы, причем первые выводы,пер 130 вой диагонали соответственно пер739554 формула изобретения Фие. 3ПИ Заказ 2928/44 Тираж 751 Подписное П 1 Патент, г. Ужгород, ул. Проектна фил Изобретение выгодно отличается от прототипаНовая совокупность. признаков позволяет получить устройство с малыми...

Номер патента: 739555

Опубликовано: 05.06.1980

Авторы: Гаврилюк, Галамай, Дудыкевич, Уланова

МПК: G06G 7/18

Метки: дифференцирующее, частотно-импульсное

...5 и б подключены к вхо-,ду эталонной частоты. тота следования импульсов на выходе которого равнаат(О1 М-К,)где К 1 - коэффициент передачи блока 1, На выходе умножителя 2, подключенного чаСтотным входом к выходу блока 1, Формируется частотас (цнципгде М 1) - значение числа, записанного в счетчик 4 к моменту времени;1Частотно-импульсная последователь - ностьГс выхода умножителя 2 поступает на счетный вход счетчика 3, выходной код которого определяется выражением 1,=,(.)аоЭтот выходной код управляет умно- жителем 5, частота следования импульсов на выходе которого равнаГр(цГ,М -На входы счетчика 4 поступают сиг нал Гф),с выхода умножителя и сигнал Г (1) со второго входа устройства. поскольку в установившемся режиме работы устройства ГуЯ...

Номер патента: 739556

Опубликовано: 05.06.1980

Авторы: Зайцев, Кушнер

МПК: G06G 7/20

Метки: возведения, квадрат

...основано на использовании свойства квантовых датчиковгенерировать различные частоты при изменении направления магнитного поля в зонедатчика на 180, что обеспечивается изменением полярности преобразуемого сигнала в одной из магнитных систем с помощьюинвертора, включенного в ее входную цепь.В этом случае разность частот изменяетсяпропорционально квадрату напряженности 10поля, создаваемого магнитными системами,т. е. на реверсном счетчике регистрируетсякод, пропорциональный удвоенному значению частоты, отражающей квадрат напряженности создаваемого поля или квадрати15аналоговои величины, поступающей на входустройства. Наиболее сильно описанный эффект проявляется на кваНтовых датчиках.Структурная схема предлагаемого устройства изображена...

Номер патента: 739557

Опубликовано: 05.06.1980

Автор: Пучков

МПК: G06G 7/20

Метки: возведения, степень

...5 поступает напря- зр жение с выхода генератора 2.В моменты сравнения напряжений на первом и втором входах схема сравнения 5 срабатывает, и ее выходной сигнал переключает триггер 8 в нулевое состояние,Триггер 8 переключается в единичное состояние сигналом с выхода блока управления 1 одновременно с запуском генератора 2.Длительность первого из импульсов на выходе триггера 8 пропорциональна лога рифму отношения величины напряжения источника входного напряжения 6 к величине напряжения источника опорного напряжения 3.Длительность второго импульса на выходе триггера 8 пропорциональна логариф му отношения величины напряжения усилителя рассогласования 7 к величине напряжения источника опорного напряжения 3.Сигналы с выхода триггера 8...

Номер патента: 739558

Опубликовано: 05.06.1980

Авторы: Баскаков, Косолапов

МПК: G06G 7/26

Метки: аппроксимацией, кусочно-линейной, функциональный

...следующимобразом. Входной сигнал с входа преобразователя подается на вхоц сумматора 1 с переменным коэффициентом передачи, работающего в режиме вычитания. Порог срабатывания первого порогового элемента 9 настроен на верхнее (максимальное) значение линейной зоны выходного сигнала сумматора 1, Порог срабатывания второго порогового элемента 10 настроен на нижнее ,(минимальное) значение линейной зоны выходного сигнала сумматора 1, Пороговые элементы 9 и 10 управляют работой первого блока 13 формирования, который формирует сигналы для управления коэффициентом передачи сум-. матора 1 таким образом, что при любом 1 =1, 2, 3, , выполняется условие х 1 = соей,где Х -максимальный1 мах1 мохвыходной сигнал сумматора 1. Крометого, блок 13...

Номер патента: 739559

Опубликовано: 05.06.1980

Автор: Потапов

МПК: G06G 7/30

Метки: ступенчато-линейный, экстраполятор

...2 и третий 3 регистры,"первый 4 и второй 5 комбинационныесумматоры, первый б и второй 7 цифроаналоговые "йреобразователи (ЦАП);первый блок 8 суммирования, третий9 и четвертый 10 цифроаналоговыепреобразователи, второй блок 11суммирования, счетчик 12. ри этомна схеме 13-15 - входы ординат Фучкции, 16 - вход сброса экстрайоляции,17 и 18 - регулировочные входы, 19 -вход задания интервала, Экстраполятор работает следующим образом.В основу работы предлагаемого устройства положен следующий алгоритм:1Х - -х, -х -Х (1)Ид К,=О,, о "ь."и (2)(5)В выражениях (1) - (5) приняты следующие обозначения: Х, Х и Хьф ом 9 цифровые коды ординат экстраполируемой функции, причем Х соответствует моменту временина временной оси, Х.; - моменту времени (1-т д...

Номер патента: 739560

Опубликовано: 05.06.1980

Авторы: Добров, Плотников, Ставкин

МПК: G06G 7/38

Метки: дифференциальных, коэффициентов, линейных, объектов, уравнений

...ключа соединен с первым входом первого аналого-цифрового преобразователя, третий выход блока управления подключен ко вхоцам генераторов .экспоненциальных сигналов и к соответствующему входу коммутатора.50На фиг. 1 представлена структурная схема устройства; на фиг, 2,-схема ге нератора экспоненциальных сигналов; на фиг. 3 - графики входных и выходныхсигналов.55Устройство цля определения коэффициентов дифференциальных уравнений линейных объектов содержит генераторы1-4 экспоненциальных сигналов, комму- . 0 4татор 5, линейный объект 6, аналого- .цифровые преобразователи 7 и 8, блок9 деления, блок 10 умножения, блок 11памяти, вычислительный блок 12, вТоройключ 13, первый ключ 14 и блок 15управления.Возможная реализация...

Номер патента: 739561

Опубликовано: 05.06.1980

Авторы: Гулиев, Максимов, Тетельбаум

МПК: G06G 7/46

Метки: задач, краевых, решения

...изменяется. Другими словами, ток, величина которого пропорциональна правой части уравнения (1), теперь поступает не только в первую узловую точ- р)ку, но и во вторую. При этом должнабыть соблюдена равномерность распределения, что достигается выбором соот ветствующих величин сопротивлений,подключенных к указанным узловым точкам. В момент времениЪ(12- сп.1(афронт горения равен расстоянию, соответст- вующемУ узловой точке о . При этом в зависимости от времени величина тока принимает другое значение и равномерно распределяется между узловыми точками 1, 2, ЗИ . Сле" -довательно, и в этом случае структура сетки изменяется. Аналогичное наблюдается и для других моментов времени. В связи со спецификой задачи на область сетки (блок 1) от блока...

Номер патента: 739562

Опубликовано: 05.06.1980

Авторы: Алексеев, Бабаев, Мержанов, Огнев

МПК: G06G 7/48

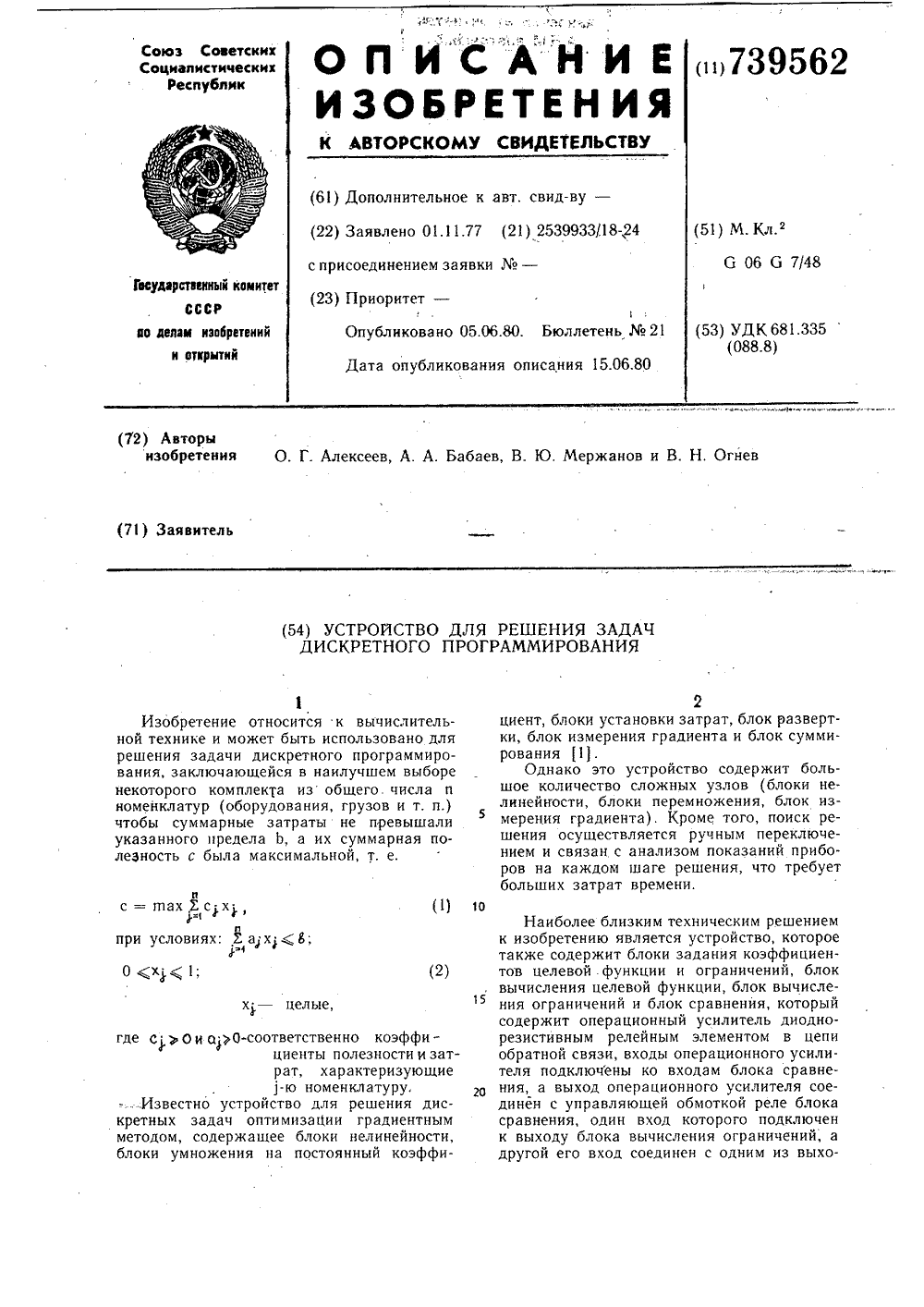

Метки: дискретного, задач, программирования, решения

...а и Ь.Выполнение первого шага решения начинается с подачи питания на устройство, При этом напряжения с выходов блока 1 и первых выходов блока 2 поступают на входы блоков 4 - 4 п, с выходов которых напряжения, пропорциональные величинам в 4 в , через размыкающие контакты 15 - 15 реле 15 - 15 блока 8 подаются на входы блока 6.Выходное напряжение усилителя 9 блока 6, на который подано максимальное из напряжений с выходов блоков.4, - 4 п, обусловит протекание тока по обмотке реле 10, подключенного к выходу этого усилителя, срабатывание реле и запирание диодов цепей обратной связи остальных усилителей 9, т,е.отсутствие тока в выходных цепях последних.Предположим для простоты описания,.что на первом шаге решения4 - = ф -3 йа аСледовательно,в...

Номер патента: 739563

Опубликовано: 05.06.1980

Авторы: Лобанов, Шапиро, Шаяхметов

МПК: G06G 7/62

Метки: моделирования, тиристора

...резистор.Недостатком устройства является невысокая точность моделирования.739563 1 ХОЮ бининаКорре Поди Составитель И, ДТехред К. Шуфрн Тираж 751 тор Г. РешетнисноеСР Редактор Л, Утехин Заказ 2927/44 осударственногом изобретений ва, Ж - 35, Рауш атент, г. УжгорЦН ИИПИ Г по дел5; МоскППП П омитетаоткрыти кая наб., д, ул. Пр д. 4 ктча 1130 лиал 3Цель изобретения - повышение точностимодели рова ния.Эта"оель "достигается тем, что в устройстве для модеЛирования тиристора, содержащем операционный усилитель, к сумми рующей точке которого подключен"эмиттер "="гранз 1 Гстора; коллекторкоторого соединен систочником управляющего напряжения, и резистор, в обратную связь ойерационного усилителя включен резистор, а база тран зистора является входом...

Номер патента: 741273

Опубликовано: 15.06.1980

Авторы: Вейс, Виксна

МПК: G06F 17/15, G06G 7/19

Метки: двухканальный, коррелометр

...подключенном к входам сумматоров 7, перемножаются оценки мгновенных значений сигналов и результатыусредняются. Временное согласование (О всего устройства осуществляется генератором 9 стробимпульсов, подключенным непосредственно к управляющимвходам компараторов 5 и генератора 6случайных чисел канала А, а через 15 элемент задержки 10 - к управляющимвходам компараторов 5 и генератора 6случайных чисел канала Б, к управляющему входу блока 8 цифровой обработки. Выход счетчика 11 соединен с вхо дом управления генератора 9 стробимпульсов.В результате добавления к сигналувспомогательного сигнала с равномерным распределением, последующегоквантования этой адпитивной смеси ивычитания из результата квантованияциФрового эквивалента...

Номер патента: 741276

Опубликовано: 15.06.1980

Автор: Зеленков

МПК: G06F 17/18, G06G 7/52

Метки: анализатор, статистический, цифровой

...для Бв можно записать в видеБВ=И +2 ЬП ььО ь,Если осуществить преобразованиенапряжения в частоту импульсов, т.е.положить, что аП = К.Г, то выражениедля Бэ .примет видЯв" 1+22+ф+ и =1 фгде Н - число импульсов.Работает анализатор следующим образом.Мгновенное значение напряжениявыброса с выхода сумматора 1 поступает на блок сравнения 2, на второйвход которого подается напряжениес выхода цифроаналогового преобразователя 3, В зависимости от знака разности этих напряжений срабатываетлибо первый дискриминатор 4, открывая при этом первый элемент И б, либо второй дискриминатор 5, открывающий второй элемент И 7. Импульсы ге- .нератора 12 проходят либо на вычитающий, либо на суммирующий вход реверсивного счетчика 8 до тех пор, пока напряжения,...

Номер патента: 741278

Опубликовано: 15.06.1980

Автор: Апарцев

МПК: G06G 1/14

Метки: аппаратов, расчета, счетно-аналитическое, теплообменных

...и при необходимости производится замена несоответствующих шкал.Проверяется соответствие расстояния между направляющими элементамипервой группы 3, 4 Н и Мзаданному типу калориферов и, при не" 45 обходимости, эти направляющие элементы передвигаются параллельно самимсебе на соответствующее расстояние,Движки 11 на направляющих элементах 2, 19 при помощи Фиксаторов 12, 50 .22 закрепляютс,на отметках прилегающих шкал Ег.и Е.1, соответствующих заданному, расходу воздуха.Движки 11 на направляющих элементах 6 и 20 при помощи фиксаторов 12,22 закрепляются на отметках прилегающих шкал ьТ и ЬТ, соответствующихзаданному перепадУ температуры греющего теплоносителя. При этом движок11 направляющего элемента 3 занимаетстрого определенное положение, в...

Номер патента: 741279

Опубликовано: 15.06.1980

Авторы: Кранц, Никифоров

МПК: G06G 7/12

Метки: выделения, модуля

...выполненный на усилителе 5 с масштабными резисторами 6 и 7. Выход компаратора через последовательно соединенные ограничивающий резистор 8 и разделительный диод 9 соединен с управляющим входом ключа 10, который через ограничивающий резистор 11 соединен с шиной нулевого потенциала, Выход ключа через масштабный резистор 12 соединен с неинвертирующим входом дифференциального усилителя 1.Устройство работает следующим образом.Входной сигнал через резистор 3 поступает на инвертирующий вход дифференциального усилителя 1 и через резистор 4 - на его неинвертирующий вход. Одновременно входной сигнал поступает на компаратор. Порог срабатывания компаратора обусловлен подключением неинвертирующего входа усилителя 5 через резистор 7 к шине нулевого...

Номер патента: 741280

Опубликовано: 15.06.1980

Авторы: Гусевский, Мажинский

МПК: G06G 7/14

Метки: алгебраического, двух, импульсных, последовательностей, суммирования, частот

...мгновенное значение первогопериодического напряжения;текущее значение относительного времени внутри периодаТ( изменения первого периодического напряжения (соотве-ственно внутри периодапервой импульсной последовательности), .,б(О,Т 11Ц - мгновенное значение второгогпериодического напряжения;- текущее значение относитель 2ного времени внутри периодаТ 2 второго периодическогонапряжения и второй импульсной последовательности,времен . и 2 по периодам Ти Т 2должно выполняться тождество При суммировании частот одна из функций должна быть зеркальным отображением второй, так как аналогично указанному должно выполняться Считаем, что от начала периодаменьшей частоты до начала первого иэизображенных периодов высокой частотыпрошло времяпТ+ где и -...

Номер патента: 741281

Опубликовано: 15.06.1980

Авторы: Гулямов, Насыров, Ниязов

МПК: G06G 7/18

Метки: имеющих, интегрирования, пика, форму, функций

...вход которого соединен с входом устройства через первыймасштабирующий резистор, а такжечерез цепь, состоящую нз последовательно соединенных второго масштабирующего резистора 8 управляемогоключа, причем блокирующий вход следящего аналого-циФрового преобразователя подключен к первому выходу блокафиксации экстремума, соединенноговторым выходом с управляющим входомуправляемого ключа и входом элемента задержки, соединенного выходомс вторым входом элемента И, а выход,следящего аналого-цифрового преобразователя подключен к информационному входу регистра памяти, управляющий вход которого соединен с первымвыходом блока фиксации экстремума,а выход регистра подключен к входупреобразователя код-частота 3).741281 10 ставитель С,...

Номер патента: 741282

Опубликовано: 15.06.1980

Авторы: Андреев, Губарь

МПК: G06G 7/20

Метки: квадратор

...выходкоторого соединен с соответствующимвходом суммирующего операционногоусилителя 1,Рассмотрим работу квадратора, когДа п=2 0 ввакс= 1 В. 0 сн - - 1 В,При этом коэффициенты передачи диодных ограничителей 2.1,2.2 и суммирующего операционного усйлителя 3 равны; 20% 1Ксма ф а 2 ф1 1К = 2;фъ 41 4и юК-- 254При нулевом входном напряжении0 а квадратора выходное напряжениеравно нулю, При изменении напря 1жения 0 от нуля до - В диодные ограа 4ничители закрыты напряжением 0поэтому напряжения 0 и 0 равйы нулю,напряжение 0 на выходе суммирующегооперационного усилителя 3 изменяетсялинейно (см. фиг. 2), а напряжение0 на выходе нелинейного элемента 4(с приблизительно квадратичной характеристикой) изменяется приблизительно по квадратичному...

Номер патента: 741283

Опубликовано: 15.06.1980

Автор: Гусев

МПК: G06G 7/22

Метки: тригонометрический, функциональный

...воспроизведения функций.Наиболее близким техническим решением является тригонометрический Функциональный преобразователь, содержащий два преобразователя напряжение-фаза, первый вход первого из которых соединен с выходом генератора синусоидального напряжения, выход первого преобразователя напряжение-Фаза подключен к первому ВхОду сумматОра, ВыхОд кОтОрОГО подключен к первому входу блока сравнения фаз, второй вход сумматора .соединен с выходом модулятора, одинз входов которого соединен с выхоом генератора синусоидального напряжения, а другой вход соединенс источником входного сигнала 2).Недостатком известного тригонометрического функционального преобразователя является наличие методической погрешности, обусловленной использованием...

Номер патента: 741284

Опубликовано: 15.06.1980

Авторы: Бурд, Мягков

МПК: G06G 7/26

Метки: генератор, сигналов, функциональный

...эти же моменты времени из блока 1 управления через ключ 12 кода смещения на суммирующий вход сумматора-вычитателя 4 подается значение кода напряжения смещения+ Е, а на информационные входы преобразователей 3 и 9 код-частота и на вход коммутатора 11 интегрирующей цепи коды, определяющие частоту счета импульсов, подаваемых с выхода преобразователя 3 код-частота на счетный вход сумматора-нычитателя 4; период Т квантования передачи информации иэ сумматора-вычитателя 4 на вход преобразователя б код-напряжение через ключ 10 квантователя; постоянную времени Х интегратора 7 (управление постоянной нремени Г осуществляется через коммутатор 11). Частота счета Г, подаваемая насчетный вход сумматора-нычитателя 4,определяется иэ соотношения где - -...

Номер патента: 741285

Опубликовано: 15.06.1980

Авторы: Белоносов, Подольный, Чумак, Ямный

МПК: G06G 7/28

Метки: аппроксимации, времени, кусочно-линейной, функций

...между другим выводом первого интегрирующего конденсатора и выходом операционного усилителя.Схема устройства для кусочно-линейной аппроксимации функций временч приведена на чертеже.Устройство содержит первый и второй буферные регистры 1, 2, первый и второй цифроаналоговые преобразователи 3, 4, операционный усилитель 5, триггер б управления ключами, первые интегрирующий конденсатор 7 и разрядный ключ 8, вторые интегрирующий конденсатор 9 и разрядный ключ 10, первый и второй коммутирующие ключи 11, 12, аналоговый сумматор 13, первый и второй входные резисторы 14, 15.Устройство для кусочно-линейной аппроксимации функций времени работаетследующим образом.В исходном состоянии регистры 1 и 2 установлены в нулевое состояние. На выходах...

Номер патента: 741286

Опубликовано: 15.06.1980

Авторы: Гутенмахер, Тимошенко, Тихончук

МПК: G06G 7/46

Метки: задач, обратных, поля, решения, теории

...степенью точности. 65.мчевые элементы 5, интеграторы 6,первую группу управляемых стабилизаторов тока 7, 8, блок сравнения 9,вторую группу управляемых стабилизаторов тока 10, 11В исходном состоянии В-сетка 1реализует заданные условия постановки краевой задачи. На дополнительнойВ-сетке 2 известные граничные условия полагаются нулевыми. Входными ве"личинами для устройства служат напряжения Ф (М ) - электрические аналогитемператур Т(М ) в некоторых точкахМ тела, которйе задаются блоком эталонных напряжений 4 на соответствующие входы сумматоров 3. Выходнымивеличинами являются подлежащие определению токи, напряжения, сопротивления - аналоги тепловых потоков икоэффициентов, входящих в граничныеусловия, для некоторого другого набора точек...
