G06G — Аналоговые вычислительные машины

Номер патента: 1221664

Опубликовано: 30.03.1986

Авторы: Боронин, Разник, Чечурин

МПК: G06G 7/42

Метки: моделирования, поля, электромагнитного

...рядов плоских электродов 4,расположенных с разных сторон на листе 2,При выбранном коэффициенте К = 5геометрические размеры в модели получаются следующими: расстояние отплоских электродов (модели рамки стоком) до модели экрана 6 см, размеры модели рамки с током 4 х 4 см,модели экрана 9 х 9 см , Модель зкграна выполняется в виде диэлектрического листа 3 с обоих сторон которогорасположены плоские электроды 4,Принимаем 8 = 3 х 3 см , следовательно, в модели получаем девятьтрансформаторов и соответственно девять узлов С-сетки 7.Первичные обмотки трансформаторов8 подключены в те центральные узлыС-сетки 7, которые соответствуютодноименным электродам модели экрана.Один иэ выводов вторичной обмоткикаждого трансформатора 8 подключенк шине...

Номер патента: 1223252

Опубликовано: 07.04.1986

Автор: Божок

МПК: G06G 3/08

Метки: интегрирующее

...9 рейками и размещенными между ними зуб чатыми колесами 10,жестко связанными с;подвижным кронштейном 7, а счетчик 5связан с роликом 3 с помощью троса 11.Кронштейн 7 связан с зубчатыми коле-.сами 10 цапфами 12, помещенными в направляющие 13 Диск 2 поджат пружиной 14.Интегрирующее устройство работаетследующим образом,Диск 2 вращают с постоянной угловой скоростью, чем обеспечиваетсяввод в устройство независимой пере-.менной. В результате фрикционногосцепления получает вращение ролик 3,ось 6 которого с помощью троса 11,вращает счетчик 5. Смещение реек 835вызывает вращение двух зубчатых колес 10, двух цапф 12 и жестко связанного с ними кронштейна 7, При этомзубчатые колеса 10 перекатываютсяпо неподвижным рейкам 9, а цапфы12, вращаясь,...

Номер патента: 1223253

Опубликовано: 07.04.1986

Автор: Божок

МПК: G06G 5/00

Метки: вычислительное, гидравлическое

...работает следующим образом.При быстром изменении входного сигнала, т.е. при быстром сжатии силь фона 11 узел 3 приема входных сигналов из-за наличия дросселя 4 давление жидкости в первом сильфоне 5 нарастаетмедленнее, чем во втором сильфоне , в результате чего подвижный фланец 8 перемещается вправо, перемещая среднюю точку 14 суммирующего рычага 2. Приращения давления во втором сильфоне 7 вызывает перемещение влево свободного фланца 9 сильфона 7 и связанной с ним тягой 10 нижнего конца 13 суммирующего рычага 2. Таким образом, на выходе имеет место вычитание двух перемещений: перемещениясвободного фланца 9 второго сильфона 7, пропорционального, входному сигналу, т.е. величина сжатия сильфона11, и перемещения подвижного фланца 8,...

Номер патента: 1223254

Опубликовано: 07.04.1986

Авторы: Гришков, Маргелов, Нежнов, Писков

МПК: G06G 7/16

Метки: аналоговое, делительное

...коэффициент передачи сумматора 1 по третьему входу,который поступает на вход усредняющего фильтра 6 В следующий моментвремени, когда ключ 7 замкнут,первый3 и второй 4 дифференциальные усилители работают как инверторы,приэтом на выходе сумматора 1 действуетсигнал(4) а на выходе квадратора 5 сигналО к у(й) х (й) +А, (5)Сигнал с выхода квадратора 5 через второй дифференциальный усилитель 4 поступает на второй вход сумматора 1, на выходе которого имеем 15 сигналоз т 1 ау х(4 + 1 зу(") ++ 1 с х (с) (6) 35 Формула изобретения Аналоговое делительное устройство, 50 содержащее сумматор, ключ и усредняющий фильтр, выход которого являетсявыходом устройства, о т л и ч а ю -щ е е с я тем, что, с целью .повьппения точности, в него введены первый 55...

Номер патента: 1223255

Опубликовано: 07.04.1986

Автор: Шабалов

МПК: G06G 7/19

Метки: анализа, моноимпульсных, сигналов, формы

...экспонент.,1 ил.иФ1223255 Составитель А.Масловловач Техред Н.Бонкало Хор Редактор В,Бутяг 716/53 Тираж 671 ПодписноВНИИПИ Государственного комитета СССРпо делам изобретений и открытий3035, Москва, Ж, Раушская наб., д,акаФилиал ППП "Патент", г. Ужгород, ул. Проектная, 4 синхронизации, вход которого является входом устройства, и Ф последовательно включенных блоков формирования информативных параметров разложения преобразуемых сигналов в обобщенный ряд Фурье, одни иэ информационных выходов которых являются соответствующими выходами устройства, о тл и ч а ю щ е е с я тем, что, с целью повышения точности работы устройства, блоки формирования информативных параметров разложения преобразуемых сигналов в обобщенный рядфурье выполнены в виде...

Номер патента: 1223256

Опубликовано: 07.04.1986

Автор: Шабалов

МПК: G06G 7/19

Метки: анализа, моноимпульсных, сигналов, формы

...квазипостоянного напряжения,которые однозначно отображают произвольную форму исследуемого моноимпуль.сного сигнала Е(С).Значения напряжения на выходахапериодических звеньев 3-3 , образующиеся к моменту времениодно 1значно отображают форму исследуемогосигнала 2(й). Известно, что исследуемый моноимпульсный сигнал й длительностьюоднозначно может бытьприближен по любой ортогональной системе функций 9.(Е)1(0= с,ч.Я),где1С =Г И)(е) Й - спектральные коэф-1официенты обобщенного ряда Фурье.При инвертировании во времени системы функций (. получаем(11.=с, Ч,(-О, 3256 с.:С)сЬ,где Известно, что любая ортогональная система функций является комбинацией линейной-независимых функций, Если в качестве ортогональной системы функций (М; И)...

Номер патента: 1223257

Опубликовано: 07.04.1986

Авторы: Алексеев, Гуляев, Замрий, Левков

МПК: G06G 7/24

Метки: генератор, показательной, функции

...7 импульсов информационный вход запоминающего устройства 4через второй выход распределителя 8импульсов включается, и на выход запоминающего устройства 4, а следовательно, на выход генератора показательной функции поступает начальноенапряжение, умноженное на коэффициентПри этом информационный входзапоминающего устройства 5 через третий выход распределителя 8 импульсовотключается,и на выходе запбминающего устройства 5 имеется напряжениезапомненное в первом такте работы,В третьем такте работы задающегогенератора 7 отключается информационный вход запоминающего устройства4, и на его выходе, т.е. на выходегенератора показательной функции, 30имеется напряжение, запомненное вовтором такте работы (начальное напряжение, умноженное на...

Номер патента: 1223258

Опубликовано: 07.04.1986

Авторы: Малахов, Миргород, Ситников

МПК: G06G 7/52

Метки: значения, несмещенного, нестационарного, процесса, случайного, среднего

...Красного Знамени политехнический институт (72) В.П.Малахов, В.Ф.Миргород и В.С.Ситников(56) Авторское свидетельство СССР . 798869, кл. С 06 С 7/52, 1979.Авторское свидетельство СССР 1 Ф 1119040, кл. С 06 С 7/52, 1983.(54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ НЕСМЕЩЕННОГО СРЕДНЕГО ЗНАЧЕНИЯ НЕСТАЦИОНАРНОГО СЛУЧАЙНОГО ПРОЦЕССА(57) Изобретение относится к вычислительной технике и предназначено для определения характеристик случайных сигналов. Целью изобретения является повышение точности работы устройства за счет того, что определяется коэффициент, который уменьшает "колебательность" оценки математического ожидания при малых значениях "невязки , что достигается введением порогового блока, ключа и элемента памяти. 2 ил.тель И.МухинН .БоикалоКоРРектоР...

Номер патента: 1223259

Опубликовано: 07.04.1986

Авторы: Никулин, Огреб, Смирнов, Соколов

МПК: G06G 7/12, G06G 9/00

Метки: минимального, селектор, сигнала

...1 -1. Вход операционного усилителя 3 через токозадающий резистор 4 соединен с шиной нулевого потенциала,а выход его является выходом селектора.Селектор работает следующим образом.При поступлении входных электрических сигналов У-П на входы соответствующих преобразователей 1 -1 с 55 их выходов формируются токи в цепях светодиодов 6 оптронов 2-2 . Светодиоды 6 оптронов 2 -2 излучают световые потоки, мощность которых пропорциональна соответствующим входным сигналам Б, -Ц. Так как первые фото- диоды 7 оптронов 2 соединены последовательно и согласно и на них подается обратное смещение источником 5 постоянного напряжения Ц то воздействие световых потоков на эти фото- диоды 7 приводит к формированию на входе усилителя 3 фототока,...

Номер патента: 1224809

Опубликовано: 15.04.1986

Авторы: Ковалев, Круглов, Пучков

МПК: G06G 7/26

Метки: функциональный

...импульсов преобразователя среднее за период выходное напряжение интегратора 9 оказывается равным нулю и коэффициент передачи инвертора б остается неизменным, Если же импульсы преобразователя не симметричны, то на выходе интегратора 9 возникает напряжение, которое изменяет коэффициент передачи иннертора 6 таким образом, чтобы выходные импульсы стали симметричными. После этого среднее за период напряжение, поступающее на вход интегратора 9, оказывается равным нулю и, следовательно, не изменяет выходного напряжения этого интегратора. Этим обеспечивается симметричность выходных импульсов. В отсутствие такого симметрирования из-за наличия тока и напряжения смещения интегратор 1 войдет в насыщение и не будет реагировать на напряжения,...

Номер патента: 1224810

Опубликовано: 15.04.1986

Авторы: Пестриков, Райков, Скворцов, Талагаев, Хлусов

МПК: G06G 7/48

Метки: многолучевого, моделирования, радиоканала

...10 содержит многоотводную линию 13 задержки, идентичную по емкости и числу отводов линии задержки в трансверсальном фильтре. При этом в каждом отводе линии задержки включен коррелятор,.состоящий из интегратора 14 (фильтра) и перемножителя 15. Блок 10 содержит также перемножители 16 и сумматор 17. На каждый интегратор поступает сигнал ошибки (или рассогласования) с выхода соответствующего сумматора 11 или 12, а также сдвинутая копия исходного тест-сигнала х(Г), прошедшая линию задержки, с выхода генератора М-последовательности. Сигнал с выхода каждого коррелятора является управляющим для соответствующего регулируемого аттенюатора (РА) в отводе линии задержки трансверсального фильтра 6. Таким образом, трансверсальный фильтр...

Номер патента: 1226490

Опубликовано: 23.04.1986

Авторы: Бабич, Белоцерковский, Варламов, Комель

МПК: G06G 1/12

Метки: вычислительное

...шкалы, поворотно и под-.вижно взаимодействующий с осью 14,Ось 11 фиксатора 12 расположена впрорези 15 основания 16, закрепленного на планшете 1, шкалы 17 и 18 расположены на поверхности планшета 1,а шкала 19 - на носителе,13 шкалыв соответствии с математической моделью расчета комплексного показателя качества единицы монтажной пропоказатель качества единицымонтажной продукции.постоянный коэффициент,основание натурального логарифма,нем посредством ползунов 6. Ось 11размещена в прорези основания 15.Результат вычислений считывают нашкале 18 против указателя 7, задаваяисходные данные на шкалах 19 и 17.1 ил.- ограничительная функцияпоказатель технического уровня единицы монтажной про-.дукции,5 показатель трудозатрат намонтаже...

Номер патента: 1226491

Опубликовано: 23.04.1986

Авторы: Атлас, Пресс, Сорочкина, Тихонова, Широколова

МПК: G06G 5/00

Метки: выбора, максимального, пневматическое, сигнала

...элементы 1, - 1, дроссель 2 ииндикаторы 3, -3 перепада давлений,Глухие камеры одномембранных элементов 1 - 1 соединены с соответствующими входными каналами Р, -Ри первымн входами индикаторов 3, -3перепада давлений. Проточная камерапервого одномембранного элемента 1,через дроссель 2 соединена с каналомпитания и непосредственно сообшенас выходным каналом устройства Р,и вторыми входами индикаторов 3, -3перепада давлений. Проточная камеракаждого последующего одномембранногоэлемента 1 -1 соединена с сопломпредыдущего, а сопло последнего одномембранного элемента сообщено с атмосферой,Устройство работает следующимобразом.В проточной камере того одномембранного элемента 1 входной сигналкоторого Р. является максимальным,отслеживается этот...

Номер патента: 1226492

Опубликовано: 23.04.1986

Авторы: Волгин, Ефимов, Зарукин

МПК: G06G 7/12

Метки: выполнения, нелинейных, операций

...24. - сигнал с в:,"ода 22. Выход 23 является максимизирующим, а 24 - минимизирующим.В общем случае устройство воспроизводит функции й, К г У ="1 с 0 -- / -- 20 + -- (+ --- (О,Я 2 Я 1 Г+ Я 3 2 1 2 2й у = ЧГц, -- 2 и - - О+.2 К ь 1 где ., - К, - сопротивление резисторов2-4;1 Ог, - г, - сопротивления резисторов4 и 5.Если выходной сигнал снимаетсямежду выводами 23 и 24, устройствовоспроизводит функцию у = У, У 2.15 При В.: К и П,: Бкоэффициентыв формулах при одноименных напряжениях одинаковы и устройство осуществляет выбор большего и меньшего иззадающего напряжения О и взвешенной 2 О суммы трех напряжений П П3Прн объединении напряжений 0 ПБ входах и выполнении условия настройки 1 + К/Б.з = г, /г устройствовоспроизводит, функцию...

Номер патента: 1226493

Опубликовано: 23.04.1986

Авторы: Боброва, Маринкин, Муттер, Шамрай, Якубовская

МПК: G06G 7/26

Метки: воспроизведения, нескольких, переменных, симметричных, функций

...ключей последнего каскада равно 10 - 9- - 1.Дискриминатор (фиг. 2) содержит в общем случае и многопороговых компараторов 5 - 5 ,имеющих по и выходов каждый, п групп ключей 6, - 6, содержащих и ключей 6, - 6, в каж- З 0 дой д-й группе, и и элементов задержки 7 - 7, соединенных по приведенной схеме. В качестве многовходовых компараторов 5 - 5,например, могут быть использованы политроны, работающие в режиме компараторов. В этом режиме корректирующими пластинами (непоказаны) луч политрона смещается с его коллекторов непосредственно на функциональные пластины. Причем, 40 поскольку место нахождения луча определяется величиной амплитуды развертывающего напряжения х на горизонтально отклоняющих пластинах, при подаче на. них величины х луч...

Номер патента: 1226494

Опубликовано: 23.04.1986

Авторы: Гуляев, Дорух, Ермоленко, Криуленко

МПК: G06G 7/36

Метки: квадратного, корней, приведенного, уравнения

...содержит сумматор 1,квадраторы 2 и 3, сумматоры 4 и 5,входы 6 и 7 выходы 8 и 9.Устройство работает следующим образом.На вход 6 устройства поступаетсигнал, равный свободному члену иприведенного квадратного алгебраического уравнения.На вход 7 поступаетсигнал, равный половине второго коэффициента р этого уравнения.Сигнал 0 с выхода сумматора 1поступает на неинвертирующий входсумматора 4, первый инвертирунищийвход сумматора 5, второй неинвертирующий вход сумматора 1 и вход квадратора 3.Сигнал на выходе сумматора описывается уравнениемО,= - -и,- и,откудаО =Поэтому сигналы на выходах устройства имеют вид Заказ 2136/50 Тираж 671ВНИИПИ Государственного по делам изобретений и 113035, Москва, Ж, Раушска 5 Формула изобретения...

Номер патента: 1226495

Опубликовано: 23.04.1986

Авторы: Волков, Волкова, Кацман

МПК: G06G 7/48

Метки: задач, линейного, моделирования, программирования

...Х = Х30при поиске оптимального решения Х.линейного программирования, Возможныдга режима работы устройства.Режим 1. Самое первое решение задачи линейного программирования для 35которой предыдущая задача не решалась,осуществляется в том же режиме, чтои при работе известного устройства,при этом в регистрах 7 хранятся кодыначальных значений переменных, равные О.Проводится моделирование задачилинейного программирования вида.,1О, Х+а Х +о, Х 31 2 2.1 П И миио Х+С Х + а, )(=Ь,12 21 п ЬКоэффициенты а. решаемой сис темы уравнений моделируются проводимостями резисторов матрицы 2, значения Х. - напряжениями на ее выходах (столбпах) . 4Процесс моделирования начинается с внешнего запуска генератора 6 который формирует импульс, поступа-....

Номер патента: 1226496

Опубликовано: 23.04.1986

Авторы: Гриненко, Кузнецов, Логинов, Тумакаев, Харченко

МПК: G06G 7/48

Метки: импульсных, моделирования, помех

...На выходе ключа 7 получена пачка импульсов (помехи прямоугольной формы), число импульсов впачке и частота повторения пачек оп 96ределяется соответственно длительностью и частотой повторения импульсовразрешения с выхода блока 4,Сформированная пачка импульсов(помехи прямоугольной формы) поступает ча вхоц распределителя 8 импульсов. В зависимости от того, какойФормы импульсы (прямоугольной илитрапецеидальнай) требуется смоделировать, устройство может работать водном из двух режимов: режиме выдачиимпульсов помехи прямоугольной формы или режиме выдачи импульсов трапецеидальной Формы.При работе устройства в режимевьдачи импульсов прямоугольной формысигнал модулируемой помехи со второго выхода блока 8 распределения импульсов поступает на...

Номер патента: 1226497

Опубликовано: 23.04.1986

Авторы: Бастриков, Великий, Прокофьев, Тихончук, Фрид

МПК: G06G 7/57

Метки: газа, газопроводах, движения, моделирования

...(источник питания преобразователя7), который заряжается с помощью переключателя 17 и конденсатора 12 отисточника постоянного напряжения.Этот источник в предлагаемом устройстве является управляемым, что позволяет, изменяя его напряжение, регулиро 35 вать величину Ь,Поскольку источник 2 соединен сконтактами 15 и 16 всех переключателей, то величина Ь, изменяется одновременно и одинаково во всех моде 40 лях участков, что соответствует изменению коэффициента гидравлическогосопротивления газопровода в целом.При любом положении переключателя17 цепь питания преобразователя 745 изолирована от источника 2, поэтомуиспользование общего для всего устройства источника 2 не влияет на точность моделирования непрерывностигазового потока.50 Генератор...

Номер патента: 1228119

Опубликовано: 30.04.1986

Авторы: Алексеев, Букштынович, Мержанов

МПК: G06G 7/122

Метки: выбора, двухпараметрических, оптимальных, рядов

...входом устройства, каждый блок выделения кратчайшего пути в основном графе содержитветвей, где д номер узла в основном графе= 1п), причем каждая ветвь, кроме ветви первого блока выделения кратчайшего пути в основном графе, содержит первый и второй триггеры, многовходовой элемент ИЛИ,. элемент И, разделительный диод и индикатор, вход каждой ветви каждого блока выделения кратчайшего пути в основном графе, кроме ветви первого блока выделения кратчайшего пути в основном графе, подключен.к аноду разделительного диода, первому входу элемента И и соответствующим входам многовходовых элементов ИЛИ 1-х ветвей,(3 = 2,д) блока выделения кратчайшего пути в основном графе, выход элемента И каждой ветви блока выделения кратчайшего пути в основном...

Номер патента: 1228120

Опубликовано: 30.04.1986

Авторы: Сергеев, Терех

МПК: G06G 7/16

Метки: умножитель, частоты

...одним иэ резисторов матрицы 17 ресторов и источником 5 опорного пряжения, происходит замыкание ючей в соответствии с выходным ком дешифратора 18. Полярность форруемых таким образом импульсов то 28120 3ка на третьем информационном входеинтегрирующего усилителя 8 зависитот структуры коммутатора 17, значение тока определяется напряжениемисточника 15 опорного напряжения исопротивлением соответствующего резистора матрицы 17 резисторов, длительность их определяется периодомчастоты сигнала на входе 1 О, а чис О ло зависит от входного кода датчика3 интервалов времени и входной частоты. Кроме последовательности импульсов с выхода второго формирователя импульсов 7 и выхода цифроана логового преобразователя 14, на первый информационный вход...

Номер патента: 1228121

Опубликовано: 30.04.1986

Авторы: Ковалев, Круглов, Прокуденков, Пучков, Храименков

МПК: G06G 7/161

Метки: перемножающее

...4, шину нулевого потенциала 5, входы 6 и 7 первого и второгосигналов-сомножителей, выход 8.Перемножающее устройство работаетследующим образом.На вход 6 подается первый сигналсомножитель в виде импульсного сигнала с широтно-импульсной модуляцией.На вход 7 подается второй сигнал-сомножитель в виде медленно изменяющегося сигнала. На время действия импульсов переключатель 1 находится вположении, указанном на чертеже, через него проходит сигнал с входа 7.На время пауз выход переключателя 1замыкается с шиной нулевого потенциала,Выходное напряжение первого сглаживающего фильтра 2 записывается в виде где У - напряжение пульсаций.1 г 1с т где У - постоянная составляющаявыходного напряжения сглаживающего фильтра (2 или 3),"- длителЬность...

Номер патента: 1228122

Опубликовано: 30.04.1986

Автор: Лозинский

МПК: G06G 7/186

Метки: запоминанием, интегратор

...2, операционномусилителе 3 и токозадающем резисторе4, масштабный резистор 5, масштабныйусилитель 6, интегродифференцирующий корректирующий элемент 7, элемент 8 задержки, ключ 9, переключатель 10, запоминающий конденсатор 11информационный вход 12 интегратора,вход 13 управления режимом работы д 5интегратора, выход 14 интегратора,Интегратор с запоминанием работает следующим образом.При нулевом напряжении на входе13 интегратор работает в режиме интегрирования, В этом случае подлежащий интегрированию сигнал поступаетс входа 12 через переключатель 10на токоэадающий резистор 4. Проинтегрированное напряжение снимается35с выхода операционного усилителя 3и подается на выход интегратора. Вэтом режиме ключ 9 замкнут, что обеспечивает...

Номер патента: 1228123

Опубликовано: 30.04.1986

Автор: Фрадков

МПК: G06G 7/48

Метки: вещества, исследования, энтальпии

...вход компаратора 8 поступает напряжение, соответствующее абсолютной величине зна.чения первой производной по времениот дифференциальной температуры вмомент начала термоаналитическогопика,В период времени до начала термоаналитического пика напряжение напервом входе компаратора 8 меньше,чем на втором. На выходе компаратора 8 формируется сигнал, разрешающий запись напряжения с выходаусилителя 2 в блок 10, на оба входа15 блока 11 поступают одинаковые сигналы, на его выходе присутствует нулевое напряжение. На выходе интегратора 14 также присутствует нулевоенапряжение.В момент начала термоаналитического пика напряжение на первом входе компаратора 8 становится больше,чем на втором. На его выходе формируется сигнал, запрещающий запись.25...

Номер патента: 1228124

Опубликовано: 30.04.1986

Автор: Денисенко

МПК: G06G 7/62

Метки: диода, моделирования

...3, то ключ 6 замкнут и ток модели оказывается равным току, протекающему через КСС-сетку 1. Этот ток аналогичен току диода, обусловленному инжекцией неосновных носителей в базу моделируемого диода. Поскольку граничное условие задается блоком 3, то ток через модель диода имеет экспоненциальную зависцмость от приложенного к модели напряжения.Если ток, втекающий в КСС-сетку 1, по модулю меньше указанного поро.га, то ключ 6 размыкается, При этом ток диода равен нулю. Это состояние1 228124 2модели с практической точки зренияполностью соответствует состоянию реального диода в обратном включениии в прямом включении при напряжении,меньшем 0,4-0,5 В, (для кремниевыхдиодов), когда токи диода составляютединицы и доли наноампер, т.е. сравнимы с...

Номер патента: 1228125

Опубликовано: 30.04.1986

Авторы: Григорьева, Москвин, Чистяков

МПК: G06G 7/70

Метки: динамики, моделирования, потока, транспортного

...суммирующий вход второго реверсивного счетчика через элемент ИЛИ 13, увеличивая содержимое счетчика на единицу. Когда первый реверсивный счетчик обнуляется, то элемент ИЛИ 6 и элемент НЕ 9 первого блока управления формируют сигнал конца движения по участку, который сбрасывает триггеры 7, 8 первого блока управления в нулевое состояние. Этому состоянию устройства соответствует прохождение транспортным средством границы между элементарными участками моделируемой транспортной дуги и подготовлен к движению на следующем участке с одной и той же скоростью. Одновременно этот же сигнал устанавливает триггеры 12 и 7 второго блока управления в единичное состояние, открывая тем самым цепь вычитания второго реверсивного счетчика и цепь сум.с...

Номер патента: 1229774

Опубликовано: 07.05.1986

Авторы: Батурин, Борицкий, Дружинин, Чирков

МПК: G06G 7/48

Метки: моделирования, системы, транспортной

...работоспособного состояния ветви 61 сигнал на третьем входе шифратора 18 меняет свое значение с нулевого на единичный, В этот же момент сигнал на первом выходе дешифратора 16 имеет уровень логического "О", на втором выходе - уровень логическойЕсли сигналы на четвертом и пятом входах шифратора 18 имеют единичное значение, то при такой комбинации сигналов на входах шифратора 18 сигнал на его выходе принимает единичное значение, На выходе элемента И 13 появляются прямоугольные импульсы. Эти импульсы, задержанные одновибратором 17, поступают на вычитающий вход реверсивного счетчика 15, содержимое которого уменьшается на единицу с приходом каждого импульса, имитируя процесс рассасывания остановившихся транспортных единиц...

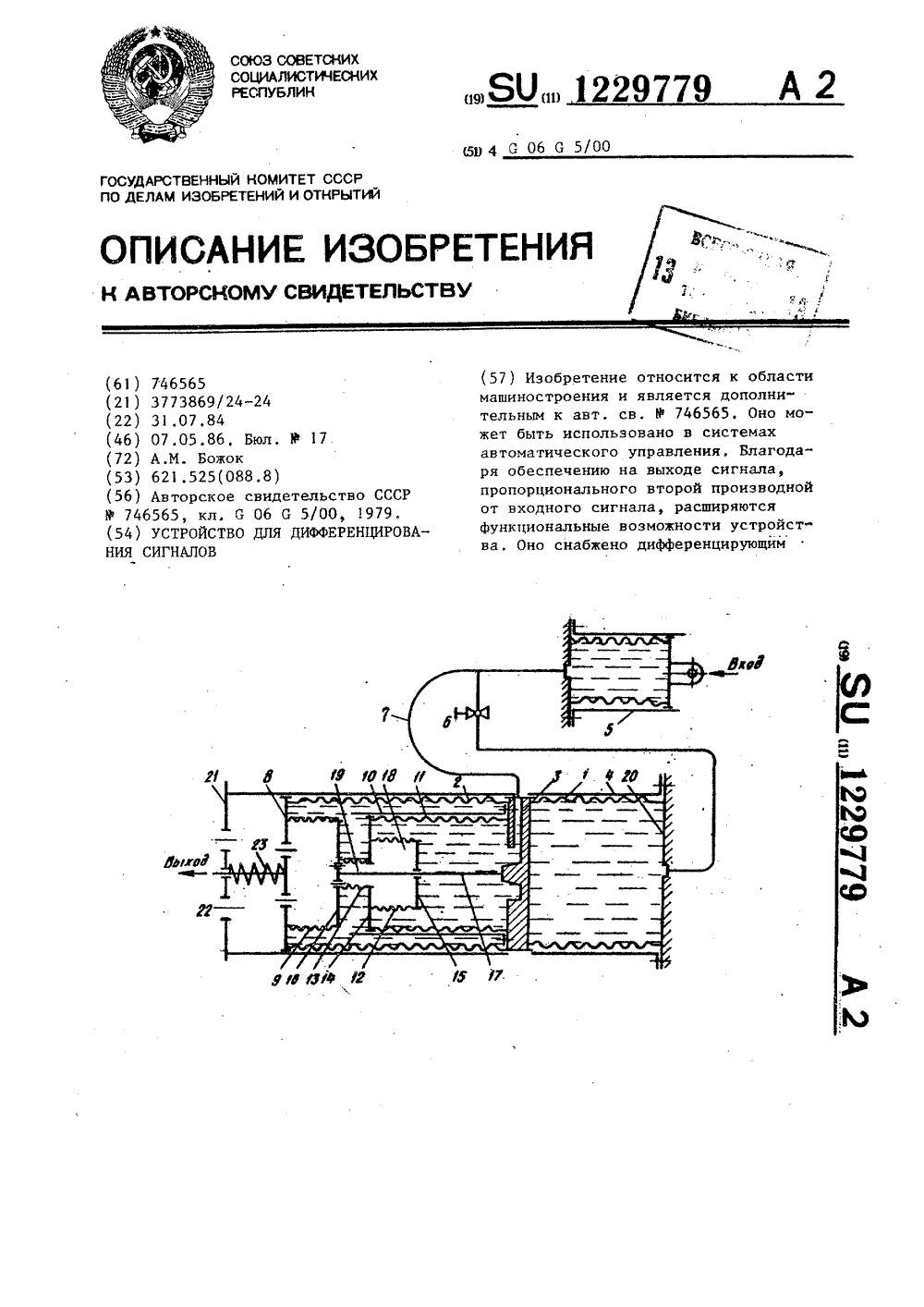

Номер патента: 1229779

Опубликовано: 07.05.1986

Автор: Божок

МПК: G06G 5/00

Метки: дифференцирования, сигналов

...дополнительных сильфонов 11-13, связанных одними своими торцами с дополнительным общим подвижным фланцем 14, причем первый дополнительный сильфон 11 помещен в направляющей втулке 1 О, жестко связанной с основным общим подвижным фланцем 3 и связан с последним своим вторым торцом, второй 12 и третий 13 дополнительные сильфоны своими вторыми торцами связаны с основным общим подвижным фланцем 3 через свои подвижные фланцы 15 и 16 и общую тягу 7, а своими полостями 18 и 19 с атмосферой.Направляющая 4 установлена междуПроизв.-полигр. пр-тие, г. Ужгород, ул. Проектная,вижный фланец 8 второго сильфона 2 связан с выходной тягой 22 и поджат пружиной 23. Узел 5 приема входных сигналов связан через основной общий подвижный Фланец 3 с первым...

Номер патента: 1229780

Опубликовано: 07.05.1986

Автор: Жаботинский

МПК: G06G 7/26

Метки: воспроизведения, функций

...14 группы регистров памяти.Устройство работает следующим образом.В исходном состоянии счетчики 23 и 2.5 блока 2 синхронизации обнулены, на управляющий вход коммутаторе 3 поступает сигнал дешифратора 26 (соответствующий нулевому состоянию счетчика 25), а на управляющие входы коммутаторов 9-12 поступает сигнал дешифратора 24 (соответствующий нулевому состоянию счетчика 23). На первый, второй, третий и четвертый выходы коммутатора 3 поступают коды интер1229780 4тов преобразования, (1 ) и(1 ) для двух блоков 5 и 8 (6 и 7) умножения соответственно, что позволяет сократить в два раза потребный объем памяти для хранения коэффициентов преобразования. полирующих коэффициентов у, у, уо ф 1 ф 2и у соответственно.На выход коммутатора 9...

Номер патента: 1229781

Опубликовано: 07.05.1986

Авторы: Казачинский, Лясковский, Положаенко, Прокофьев

МПК: G06G 7/46

Метки: задач, нелинейных, поля, решения, теории

...для решения нелинейных задач теории поля. Временные диаграммы (фиг. 2) даны для случая, когда моделируемая нелинейность 8(Б,) задана возрастающей Функцией (общность рассуждений по описанию работы устройства сохраняется независимо от того, какой из функций, приведенньи на фиг, 3, описывается моделируемая нелинейнос ть) а Перед началом работы устройства счетчик 12 ф сбрасывается в нуль путем подачи на его вход К, импульса сброса. После установки счетчика 12 в исходное состояние на его счетный входподаются тактовые импульсы с частотой й , Код, получаемый на выходе счетчика 12, используется для двух целей; поступает на адресные входы ЗУ 5 и, тем самым, из последнего считывается число, соответствующее значению узловых проводимостей для...
