Номер патента: 586464

Опубликовано: 30.12.1977

Авторы: Зицер, Попков, Тамазов

МПК: G06G 7/16

Метки: множительное

...нраж 818 Иад. М 103 аказ 2988 ясное Типография, пр. Сапун и(ат диоды, включенные в прямом направле.В случае перемножения синусопдальпого сигнала на сигнал произвольной формы в качестве элемента связи по тракту сигнала произвольной формы используется диод, включенный ь прямом направлении, а по тракту синусоидального сигнала - конденсатор.Работает предлагаемое устройство при перемножении сигналов произвольной формы следующим образом.На входы усилителей 1 и 2 поступают сигналы произвольной формы. В этом случае в качестве элементов 3 и 4 связи применяются диоды, включенные в прямом направлении. Выходные напряжения усилителей 1 и 2 создают в нагрузочных элементах термопреобразователсй 9 и 10 токи, пропорциональные выходным сигналам. В...

Номер патента: 586465

Опубликовано: 30.12.1977

Авторы: Грездов, Логвиненко, Пастушенко, Ткаченко

МПК: G06G 7/16

Метки: множительное

...логарифмирующих диодов основных блоков логарифмирования, вход допол 30 нптельного инвертирующего блока логарифмирования соединен с источником опорного напряжения, а выход - с третьим входом сумматора.Увеличение точности перемножения при таком решении достигается потому, что введением входного логарифмического преобразователя опсрацпонпой единицы выравнивают диапазоны токов работы входных и выходного преооразователей.Схема предлагаемого устройства показана на чертеже.Устройство содержит блоки 1 и 2 логарифмирования на основе операционных усилителей 3 п 4 с логарифмирующими диодами 5 и 6 в цепи обратной связи, сумматор 7, блок 8 антплогарпфмирования на основе операциоппого усп;,штеля 9 с логарпфмирующими диодами 10 во...

Номер патента: 586466

Опубликовано: 30.12.1977

Авторы: Антонов, Васильков, Гуревич, Самовский

МПК: G06G 7/161

Метки: аналоговое, множительное

...затвор - исток управляемого1 олсвого транзистора 1 равно. зн - К 1- Вх + К 2 Есм + 1 ГзВх,) (1)где Кь К Кз - коэффициенты передачи масштабного сумматора 5 с соответствующегоХОДВ, Уох, -- НЯПРЯЖСНПС ИСТОЧНПКа 4 СИГнала-сомножителя; Е/о, - напряжение ис(4) заказ 2988/20 Иад. Ьв 1033 Тирах 818 Подписное Типография, пр, Сапунова, 2 точника б сигнала-сомножителя; Е, - напряжение источникасмещения,Проводимость управляемого полевого транзистора 1 при постоянной температуре в омической области равна Ои, = 6, 1 " + 0,5 " ), (2)"отс отс / где 6 и - проводимость канала управляемого полевого транзистора 1; 106 о - проводимость канала при нулевомнапряжении затвор - исток;Уси - напряжение сток - исток;(1 отс - напряжение отсечки - параметр...

Номер патента: 586467

Опубликовано: 30.12.1977

Авторы: Баду, Смирнов

МПК: G06G 7/25

Метки: моделирования, нелинейности, сухое, типа, трение

...11, 12 и 13, релейный элемент с управляющей обмоткой 14 и замыкающими 15, 16 и 17 и размыкающими 18, 19 и 20 контактами, вход 21 движущей силы, вход 22 положительной силы трения, вход 23 отрицательной силы трения, вход 24 скорости динамической системы и выход 25.Устройство работает следующим образом.На схемы сравнения 1 и 2 подаются напряжения, соответствующие силе трения (.+Уо), движущей силе (Уд) и скорости движения динамической системы (У,;). Пока напряжение С не станет больше + Суправляющие обмотки 6, 10 и 14 находятся в обесточенном состоянии и все их контакты разомкнуты, что соответствует состоянию покоя системы. Как только напряжение lд станет больше -+У срабатывает одна из схем сравнения 1 или 2 в зависимости от знака...

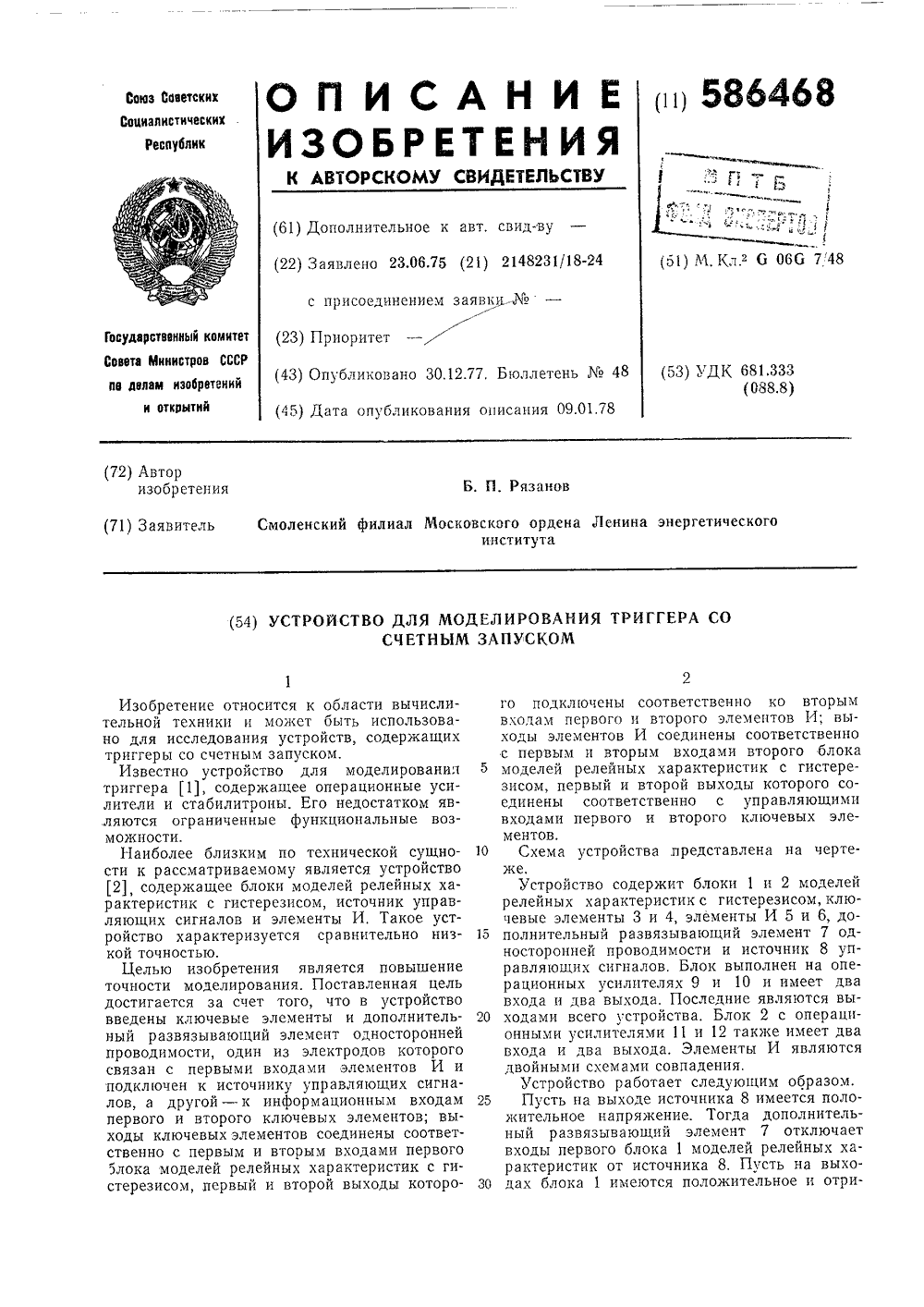

Номер патента: 586468

Опубликовано: 30.12.1977

Автор: Рязанов

МПК: G06G 7/48

Метки: запуском, моделирования, счетным, триггера

...и отрицательное напряжение. Тогда срабатывает элемент И 5 и на его выходе .появляется положительное напряжение, Элемент И 6 закрыт и на его выходе сигнал отсутствует. В результате этого на выходах блока моделей 2 имеются отрицательное и положительное напряжения, что обеспечивает разомкнутое состояние ключевого элемента 3 и замкнутое состояние ключевого элемента 4,В момент появления на выходе источника 8 отрицательного напряжения элементы И 5 и 6 прекращают подачу на свои выходы каких бы то ни было управляющих сигналов, Поэтому блок моделей 2 изменить свое состояние не может. Тогда через элемент 7 и замкнутый ключевой элемент 4 отрицательное напряжение источника 8 проходит на вход блока моделей 1. На его выходах появляется...

Номер патента: 586469

Опубликовано: 30.12.1977

Автор: Сметанин

МПК: G06G 7/52

Метки: распределения, функции

...5, являющегося 20 аналогом кода блока 3 суммирования аргумента. Разность У ( - х) ( У ( ) = 1 при ( ) )О; У( ) =О, при ( ) (О) умножается в блоке 2 на коэффициент у (шаг изменения аргумента). Произведение 71 Я - х) с выхода 25 блока 2 по сигналу блока 7 управления поступает на вход блока 3 суммирования аргумента. На другой вход блока 3 поступает код с блока б, пропорциональный уа, где а - значение функции распределения. Блок 3 накап- д 0 ливает разности( ( ) (1по алгоритмух., = х+; у( - х) - а, (1) 35где х+ - значение аргумента функции распределения для заданного а значения функции распределения на и+ 1,Далее блок 1 за время стробирования Лт= 40=Лть следующее последовательно за Лть образует на выходе разность входного сигнала4 и...

Номер патента: 586470

Опубликовано: 30.12.1977

Авторы: Базилевский, Козлов, Лукьяненко, Мизрах, Слюсарь

МПК: G06G 7/62

Метки: аккумуляторной, батареи, моделирования

...разрядной емкости батареи.Работает устройство следующим образом.Изменения емкости при работе батареи на нагрузку в устройстве для моделирования фиксируются счетчиком 7. Напряжение с выхода счетчика 7, пропорциональное разрядной емкости батареи, поступает на вход функционального преобразователя 6. Напряжение с выхода функционального преобразователя 6 изменяет коэффициент, передачи блока 9 задания переменных коэффициентов. При максимальной емкости аккумуляторной батареи коэффициент передачи блока задания переменных коэффициентов равен единице и сигнал с дополнительного усилителя 10 напряжения без изменения проходит на вход функционального преобразователя 8.Эталонное напряжение с выхода функционального преобразователя 8 сравнивается...

Номер патента: 586471

Опубликовано: 30.12.1977

Авторы: Калинин, Орещенко

МПК: G06G 7/62

Метки: выпрямителя, моделирования, управляемого

...блока сравнения 6 формируется кратковременный отрицательный импульс, после чего выходное напряжение блока сравнения 6 вновь падает до нуля, Выходное напряжение управляемого генератора 5 подается на вход функционального преобразователя 7, который преобразует его в отрезки синусоид, соответствующие ЭДС 1, на выходе реального управляемого выпрямителя, Если первый ключевой элемент 8 замкнут, под действием разности 1 и противо-ЭДС нагрузки 1 н на выходе блока 13 вычисления тока нагрузки формируется напряжение, пропорциональное току нагрузки 1 н. Это напряжение, поступая па первый вход триггера 12, запрещает изменение состояния последнего и тем самым размыкание первого ключевого элемента 8,Под действием выходного импульса блока сравнения...

Номер патента: 586472

Опубликовано: 30.12.1977

Автор: Овсянко

МПК: G06G 7/68

Метки: моделирования, рамных, систем

...систем; на фиг. 2 - одноэтажная рамная система; на фиг. 3 - схема П-образного аналога изгибаемого стержня.Устройство содержит П-образные аналоги изгибаемых стержней 1, источник 2 тока, суммирующий блок 3 отработки угловой составляющей поперечной силы и блок 4 отработки перекосной составляющей поперечной силы.Блок 4 отработки перекосной составляющей поперечной силы включает в себя инвертор 5, удвоитель 6 напряжения и резистор 7.П-образный аналог изгибаемого стержня 1 содержит проводимости 8 - 12, источники 13 - 15 тока и источники 16 - 18 напряжения.Устройство работает следующим образом.В точке К 1 П-образного аналога изгибаемого стержня 1 (фиг. 3) отрабатывается напряжение, эквивалентное перекосу стержня. На выходе блока 3...

Номер патента: 587469

Опубликовано: 05.01.1978

Авторы: Дубасов, Комаров

МПК: G06G 7/00

Метки: мощности, усилитель, электроосмотический

...с внешней стороны одного из упрУгих элементов 2, корпус 4, электроды 5Корпус 4 полностьв залит электрокинетической активной жидкостьв, Пакет 3 графитовых шайб подпружинеЯ пружиной 6.Предложенное устройство работает следующим образом.При подаче знакопеременного напря жения на электроды 5 электроосмотической ячейки 1 создается знакопеременный перепад давления, который через упругий элемент 2 воздействует иа пакет 3 графитовых шайб, изменяя его сопротивление. Когда происходит сжатие пакета 3 .графитовых шайб, переходное сопротивление контактов между ними уменьшается и ток через сопротивление нагрузки Йн увеличивается, н наоборот. Поскольку давление и полости электроосмотической ячейки 1, гра. Составитель Л.КаграмановаРедактор А.Мурадян...

Номер патента: 587470

Опубликовано: 05.01.1978

Авторы: Бабаян, Заика, Полонников, Рысин, Ткаченко

МПК: G06G 7/12

Метки: операционный, усилитель

...в коллекторную цепь которого включен транзистор 5 р- и -р типа, выходной каскад б и дополнительный транзистор 7 тт -р-и типа. Коллектор транзистора 7 соединен с положительным полюсом источника 8 питающего напряжения, а база непосредственно соединена с дополнительным выводом 9 усилителя и через согласующий резистор 10 - с положительным полюсом источника питающего на587470 Формула изобретения Составитель А.МасловЫй л тираж 825 венного комитета елам изобретений сква ЖРа каз 137/38 цНИИПИ Государ по 113035Подписноеовета Министров ССоткрытийая наб. 4 5 лиал ППП Патент, г. Ужгород, ул. Проектная пряжения 8 конденсатор 11 - корректирующий.При обычном использовании усилителя н качестве дифФеренциального вы. вод 9 соединяется с положительным...

Номер патента: 587471

Опубликовано: 05.01.1978

Автор: Карпов

МПК: G06G 7/20

Метки: время-импульсное, извлечения, корня

...а вход обнуления счетчика подключен к выход компаратораНа чертеже изображена структурная схема устройства.Устройство содержит тригг чик 2, преобразователь код-и 3, генератор 4 пилообразного ния, блок 5 интеграторов, компаратор б58 7471 Формула изобретения НИИЛИ Заказ 137/38 ираж 8 дпис илиал ППП Патент, г, Ужгор роектная, 4 торов, обнулены триггер 1 также находится в нулевом состоянии.Входной число-импульсный сигнал П(1 Т ) в виде периодически следующих серий коротких импульсов поступает на один иэ установочных входов триггера 1 и счетный вход счетчика 2.Первый импульс иэ очередной серии ПРо)переводит триггер 1 в единичное состояние, при котором генератор 4 пилообразного напряжения начинает генерировать линейно-изменяющееся напряжение,...

Номер патента: 587472

Опубликовано: 05.01.1978

Авторы: Аврвменко, Амирджанян, Каркачев, Лапкин, Сергеев, Шпагин

МПК: G06G 7/20

Метки: зависимости, квадратичной

...котороства. Вых Изобретение относится к вычислительной технике, в частности, к специализированным вычислительным устройствам, и является усовершенствованием известного устройства.По основному авт.св. 1 Е 326588, известно устройство для получения квадратичной зависимости, содержащее два счетчиказ разноименные разряды которых соединены со входами элементов запрета, выходами подключенных к элементу ИЛИ, причем старший разряд первого счетчика подключен к младшему разряду другого счетчика.Однако для этого устройствнизкая точадратичной 1 ноименных разрядов первого и второгосчетчиков 1 и 2 подключены соответственно к прямому и управляющему входам соответствующих элементов запрета 5 3, выходами подключенных к элементуИЛИ 4. Кроме того второй...

Номер патента: 587473

Опубликовано: 05.01.1978

Авторы: Грищенко, Пронин, Шувалов

МПК: G06G 7/44

Метки: задач, математической, решения, физики

...30генераторов пластов и скважин,вырабатывающих прямоугольные импульсынапряжения, амплитуда и длительостькоторых соответствуют проводимости имощности моделируемых земных пластов, 35На чертеже представлена схема устройстваУстройство состоит из генератороввозбуждения 1 и 2, вырабатывающих на"пряжение определенной формы в с от Оветствии с функцией геоэлектрическогоразреза, генератора пилообразного напряжения 3, смесителя 4, обеспечивающего перемножение этих сигналов, видеоусилителя 5, модулятора 6 с системой7 отклонения, генераторов 8 и 9 кадровой и строчной разверток, блока 10синхронизации, ко входу которого подключены все генераторы, фотопроводящего слоя 11, нанесенного на диэлектрическую подложку 12, устанавливае"мого параллельно...

Номер патента: 588545

Опубликовано: 15.01.1978

Автор: Карпов

МПК: G06G 7/12

Метки: вычислительное

...нуля,подключении к,второму, входу первого триггера, а,выход третьего элемента И соединен с,вторым входом третьего триггера.На чертеже представлена блок-схема устройства.Вычислительное устройство содержит входы 12 устройства, тактовый, генератор 3, элементы И 4 - 6, триггеры 7 - 9, реверсивный счетчик,10, дешифратор нуля 11 делитель частоты,12, формирователь 13.Выходные импульсы тактового,генератора 3 с периодом Т, переводят в единичное,состояние триггеры 7 и 9. Получающимися при этом перепадами напряжений с триггеров 7 и 9 открываются соответствен 1 но элементы И 6, 5, пропускающие импульсы входного сигнала ., с входа 1 устройспва на делитель частоты 12 и на суммирующий вход реверсивного счетчика 10. Первый импульс, про;шедший...

Номер патента: 588546

Опубликовано: 15.01.1978

Авторы: Бурданов, Голощекин, Леках, Липис, Эпштейн

МПК: G06G 7/48

Метки: винта, гребного, колебаний, моделирования, момента, сопротивления

...к винту имеет место, когда размах колебаний оси винта становится больше определенного уровня Н, зависящего от нагрузки и геометрических характеристик винта, и отсутствует, когда размах ниже этого уровня. Математически это означает необходимость генерирования процесса г, моделирующего резкие изменения момента сопротивления винта из-за прососа воздуха, в соответствии с выражениемпри) Н Р)= ., КР О при г О (гф СВ, где т; - моменты времени, когда г(Х) = Н, г - огибающая случайного процесса, В - максимальная величина сороса момента сопротивления винта из-за прососа воздуха к нему, го - значение сигнала г в момент времени т;.Величина колебаний момента, скорость его изменения, а также величина Н определяются теми же факторами, что и...

Номер патента: 589609

Опубликовано: 25.01.1978

Авторы: Алексеев, Королева, Кушнер, Павленко, Сенкевич

МПК: G06G 7/26

Метки: воспроизведения, немонотонных, функций, функциональный

...6 и уменьшению его коэффициента усиления, Это позволяет подбором резисторов сформировать убывающий участок характеристики Функционального преобразователя.Количество элементов блоков 3 и 4 диодно-резисторных и транзисторнореэисторных элементов определяется требуемой точностью аппроксимации функция.Использование для воспроизведенчя немонотонных функций формирователя 1 и блока 4 транзисторно-резисторных элементов позволяет исключить прчменение дополнительного операционногоусилителя, что приводит к увеличениюточности и упрощению стручгуры функционального преобразователя. Формула изобретения Функциональный преобразователь длявоспроизведения немонотонных функций,содержащий операционный усилитель,выход которого является выходом...

Номер патента: 589612

Опубликовано: 25.01.1978

Авторы: Алехин, Бахир, Мамаджанов, Панченко, Сорокин

МПК: G06G 7/57

Метки: винтовых, гидроциклонах, моднлирования, потоков

...электролитом, кольцевые электроцы 2 и 3 являются имитаторами соответственно сливного и пескового патрубков. Цилиндрический электрод 4 - имитатор входного патрубка. Торондальный электромагнит 5 монтируется по оси модели гидрсциклона и выполнен в виде прямого стержнй с выходом равных крайних участков эа зону модели, с10 целью уменьшения искаженности электромагнитного поля. Источник переменного тока 6 через регуляторы напряжения 7, 8 и 9 питает соответственно электроды 3, 2 и 4, а источник г 5 переменного тока 10 через регулятор напряжения 11 питает тороидальный электромагнит 5. Для создания цепи магнитного поля кольцевые электроды 2 и 3 - имитаторы сливного и Я пескового патрубков подключены к одному полюсу источника переменного...

Номер патента: 589613

Опубликовано: 25.01.1978

Автор: Кухаренко

МПК: G06G 7/66

Метки: моделирования, систем, характеотстик, экстремальных

...состоит иэ переключателя 25 ступеней резистора 19 и регулируемого резистора 15, включенногов цепь основной обмотки управления 7,Блок изменения крутизны характеристики состоит иэ двух диодов 21 и22, двух термисторов косвенного подогрева 10 и 11 и регулируемого резистора 16, включенных в цепь одной Жиз дополнигельных обмоток управления 8. Напряжение, имитирующее изменение внутренних свойствэкстремального объекта, в зависимости от своей полярности поступает на Инагреватель того или иного термистора, который, изменяя свое сопротивление, изменяет коэффициент усиленияи крутизну характеристики магнитногоусилителя ЗОБлок задания асимметрии характеристики состоит из диода 23, переключателя 26 и регулируемого реэистора 12, включенных в...

Номер патента: 590759

Опубликовано: 30.01.1978

Авторы: Живица, Котляр, Скрипник

МПК: G06G 7/16

Метки: делительное

...выходу фазового модулятора 5, а вы. оч б,юка 3 через фильтр нижних частот 6 связан с информационным входом синхронно го детектора 7, опорный вход которого под590759 Составитель Г, СорокинРедактор Н. ГромовТехред А, Камышниковаорректорьи И. Позняковски О. Тюрина Мо 17 дписно ета Из Заказ 3262/8 Тираж 818 НПО Государственног Совета Министров по делам изобретений 113035, Москва, Ж, Раушкомит СССР открь ая наб тий., д. 4/5 ипографпя, п пуно ключен к задающему генератору 8. Выход синхронного детектора 7 является выходом устройства,Радиосигналы, поступающие па входы сумматора 1, складываются, и их сумма, усиленная и ограниченная усилителем-ограничителем 2, поступает на один из входов блока умножения 3, На другой вход блока 3 поступает сигнал...

Номер патента: 590760

Опубликовано: 30.01.1978

Авторы: Галамай, Дудыкевич

МПК: G06G 7/161

Метки: множительно-делительное

...ключ 4 и подает разрешающий потенциал на шину сложения реверсивного счетчика б, на вход которого в течение интервала 10 (го - Т) поступают импульсы с частотой еле.дования При этом число в реверсивном счетчике 6 будет увеличиваться в соответствии с выраже- нием ааВ момент времени 1=Т.блок 3 устанавливает новое значение коэффициента умножения (гг - 1), и, следовательно, значение частоты на входе реверсивного счетчика 6 становится равнымгз=(8)В момент времени 1=Т, коэффициент К 1 30 становится равным (гг - 2), в момент времени1=Тха - (и - 3) и т, д.Тогда в момент окончания интервала Т,.ив счетчике 6 содержится число ттх, )и+)а -с Сс) сс + )Сса с)Решая это уравнение, получим:И Т, ТхТК Х,Х,Х,го где К= (10)ооп50В случае, когда устройство...

Номер патента: 590761

Опубликовано: 30.01.1978

Авторы: Герасимов, Угрюмов

МПК: G06G 7/161

Метки: величин, множительно-делительное, модулированных, мостовое, широтно

...резисторов 1, 2, 3).б 62, 6 - проводимость резисторов 12,13, 14,20 25 3 О 35 40 45 50 55 6 О 65 464, 65 - проводимость резисторов импульсно управляемых резисторов 4 и 15.Легко сказать, что среднее значение проводимости четвертого плеча моста удовлетворяет выражению (4) при К=1, Поскольку статическая функциональная характеристика уравновешенного моста имеет вид61 бщ =- бпбч (5) где бь бп, бп и бган - средние значения проводимостей соответственно первого, второго, третьего и четвертого плеч моста, то, принимая во внимание (2, 4), получим,1, = О,)/1т. е, действительно воспроизводится зависимость вида (1). При этом предполагается, что 6,=6,=6,=6,где бв 6 и 68 - проводимости резисторов импульсно-управляемых резисторов 1, 2,...

Номер патента: 590762

Опубликовано: 30.01.1978

Авторы: Бразайтис, Кудараускас

МПК: G06G 7/161

Метки: деления, напряжений, умножения

...равно результату предыдущего цикла и сохраняется в течение рассматриваемого цикла. Это значение напряжения блоком 6 передается на вход устройства, В начале цикла по сигналу блока управления одновременно начинается заряд конденсаторов цепей 1, 2 до напря. жения сигналов У, и (2 (см. фиг. 2, 3, 4), При равенстве напряжения конденсатора цепи 1 сигналу с, блоком сравнения 4 подается сигнал блоку управления 5, который прекращает заряд конденсатора цепи 2 и переводит ее в режим хранения результата операций; подготавливает управляемые резистивно-емкостные цепи 1 и 3 к следующему циклу, разряжая конденсаторы цепей 1 и 3 до нуля. Следующий цикл по команде блока управления начинается зарядом конденсаторов цепей 1 и 3, а на конденсаторе цепи...

Номер патента: 590763

Опубликовано: 30.01.1978

Авторы: Есюткин, Филаретов

МПК: G06G 7/19

Метки: знаковый, коррелятор, многоканальный

...2 происходит непрерывно,Фиксация результата сравнения происходитв момент поступления тактовых импульсовгенератора 7 на управляющие входы компараторов. Рсзультат каждого сравнения напряжения реализации со вспомогательным сигналом определяется как +.1, причем случаямх ) д,(1) или у(1) -=д,(1)соответствует + 1, случаямх(1)С д,(1) или д (д,(г)соотвстствует - 1 на выходе соответствующегокомпаратора.Выходной сигнал одного из компараторов2 подается па вход первой буферной ячейкн5 регистра сдвига 4. После окончания дейст 5 10 15 20 25 30 35 40 45 50 55 60 вия тактового импульса, подаваемого на вторые входы всех ячеек 5 и 6 регистра сдвига 4с генератора 7, значение выходного сигналакомпаратора записывается в первую буферную ячейку 5 регистра...

Номер патента: 590764

Опубликовано: 30.01.1978

Авторы: Боровский, Самокиш

МПК: G06G 7/19

Метки: коэффициента, фурье

...равны единице, умножение сводится к простому коммутированию анализируемого сигнала на время, равное длительности импульса, В качестве блоков умножения используют ключевые устройства, имеющие широкий частотный и динамический диапазон. Результаты умноигення сггммируются в сумматоре 5 с весами, определяемыми блоками 7, а в сумматоре б - весами, определяемыми блоками 8. В блоках 7 устанавливают веса, пропорциональные велиггинамТ/и гг 2 гсп 1 а,= -соз гес 1 Х т. А о г - егГгг - тцпгг- аге а в блоках 8 - пропорцпональныс величинам(2) Величины а, являются коэффициентамиФурье разложения одного периода колебания2 списоз в ряд по системе Л/ ортого Тнальных импульсов на отрезке, равном длительности одного периода этого колебания.Величины Д; -...

Номер патента: 590765

Опубликовано: 30.01.1978

Авторы: Бабаев, Калинин, Храбров

МПК: G06G 7/22

Метки: координат, обратимый

...х и у вектора К На шинах режима действуют следующие двоичные переменные: А=1, В = С =,Р =О.Связь полярных координат с прямоугольными выражается соотношениямиу / у 2+ у 2О = агар(У /О,.),где Уя - напряжение, пропорциональное модулю вектора Я;О - аргумент вектора КВ устройстве преобразование координатсводится к тому, что путем реализации уравнений векторного вращения моделируется дискретный поворот по ходу часовой стрелкивектора Р, представленного своими проекциями Уи У, на эталонные углы л/2 -(1=3, 4, , и) до совпадения с выбраннойкоординатной осью. В процессе поворота производится формирование кодового эквивалента угла О,Модуль вектора представляется пропорциональным напряжением, соответствующим тойпроекции вектора Я, которая в...

Номер патента: 590766

Опубликовано: 30.01.1978

Авторы: Григорьев, Кирсанов, Кисин, Похваленский, Языков

МПК: G06G 7/26

Метки: функциональный

...входных диагоналей соединены с первым входом прсобразователя, а второй вход 20 преобразователя подключен к второму выводувходной диагонали первого диодного мостового выпрямителя и через инвертор к второму выводу входной диагонали второго дподного мостового выпрямителя.25 Иа чертеже представлена схема предлагасмого преобразователя.Функциональный преобразователь включает в ссоя операционный усилитель 1, инвертор 2 и диодные мостовые выпрямители 3 и 30 4, выходные диагонали которых подключены590766 встречно к двум инвертирующим и двум неинвертиру ощим входам операционного усилителя 1 с одинаковыми коэффициентами усиления. Выход операционного усилителя 1 является выходом преобразователя. К первым выводам входных диагоналей диодных...

Номер патента: 590767

Опубликовано: 30.01.1978

Авторы: Водовозов, Корнилов, Полянский

МПК: G06G 7/26

Метки: функциональный, частотно-импульсный

...фиг. 2 приведены временные диаграммыработы.Преобразов дерния, формир ппульсов, эле,трпаггер 5.Устройство работает следующим образом.Входной неравномерный частотно-импульсный сигнал Р, (фиг, 2) поступает на первыйвход блока 1 вычитания. На второй вход блока вычитания подается равномерный сигналопорной частоты Р,. Вследствие неравномерного характера входного сигнала частота результирующего сигнала Р, превышает расчетное значение Г - Г 0 н и появляется сигналошиокн Г, на втором выходе блока 1 вычитания. Сигнал Г, поступает на вход формирователя 2 прямоугольных импульсов, второй входкоторого соединен с входом частоты деленияПозняковская п Л. Котова Составптсль Г. Сорехред А. Камышннков кн и: И Коррек Редактор И. Грузов 1 зд. М 1 каз...

Номер патента: 590768

Опубликовано: 30.01.1978

Авторы: Мельников, Тавужнянский, Шилов

МПК: G06G 7/48

Метки: критического, пути

...напряжения 9, развязывающий диод 10, формирователь импульсов 11 и запоминающий триггер 12.Сигнал с генератора 2 поступает на распределитель 4, с выходов которого на управляющие входы ключей 8 одновременно поступают сигналы а, д, с, д, е и , 11 уть тока в модели 1 графа от источника б соответствует критическому пути в графе, При снятии сигналов а, К с. Й, е и 1 модели 7 ветвей, не принадлежащие к критическому пути, оказываются отключенными, так как в их управляемых ключах 8 отсутствует ток. С задержкойт сигнал с генератора 2 через элемент задержки 3 поступает к начальной точке модели 1. При этом необходимо выполнение условия т)Т, где Т - длительность сигналов а, д, с, д, е и 1". В этом случае к моменту поступ ления сигнала к начальной...

Номер патента: 590769

Опубликовано: 30.01.1978

Автор: Кочкарев

МПК: G06G 7/48

Метки: выполнения, матрицами, операций

...2, который подключен к генератору ортогональных сигналов 1, вырабатываются негармонические сигналы, моделирующие строки исходной стохастической матрицы Ал, Аь, А и вектор начальных вероятностей Р,. Сигналы подаются на входы блоков формирования скалярных произведений 3. При этом ключи спаренных переключа 5 10 15 20 25 30 35 40 45 50 55 60 65 телей находятся в состоянии, указанном на чертеже, ключ 7 и ключи 14 отключены, а ключ 9 включен. Указанное положение является исходным. При этом на выходе блоков 3 сигналы пропорциональны скалярным произведениям вектора Р, соответственно на векторы Аь Аг, Ап, Указанные сигналы после прохождения через масштабные усилители 4 и ключи 5 заряжают верхние накопительные конденсаторы 10, Ключи 11...
