G06G — Аналоговые вычислительные машины

Номер патента: 894743

Опубликовано: 30.12.1981

Авторы: Килна, Орлинис

МПК: G06G 7/48

Метки: воспроизведения, записи, магнитной, моделирования, тракта

...соединен со сдвиговыми входами первого и второго регистров и со входом делителя частоты, выход которого подключен к управляющему входу блока измерения временного сдвига, группа информационных входов первого регистра является первой группой входов устройства, вторая группа входов которого подключена к группе информационных входов второго регистра, выход которого соединен с управляющим входом второго регистра и подключен ко входу второго формирователя импульсов записи, выход которого подключен ко входу второго блрка дифференцирования, выход которого соединен со входом второго фильтра нижних частот, выход которого подключен ко входу второго формирователя рабочих импульсов, выход которого соединен со вторым информационным входом блока...

Номер патента: 894744

Опубликовано: 30.12.1981

Авторы: Кузьменко, Кущ, Панасюк, Стадник

МПК: G06G 7/60

Метки: моделирования, нейрона

...на входах преобразовау 44 4работы в любой иэ вышеописанных режимов, способность накапливать подлороговые возбуждающие воздействия, атакже тормозящие, позволяет испольэовать устройство в моделях нейрон-ных сетей с перестраиваемыми режимами работы,В работе устройства тормозящие воздействия не влияют непосредственно начастоту следования импульсов на еговыходе, но определяют величину порега, при этом порог устройства не устанавливается постоянным, а меняетсяпропорционально величинам тормозныхсигналов и времени их воздействия.При прекращении поступления тормозныхсигналов порог начинает снижаться, ноне падает мгновенно, как это имело. быместо, если бы в устройстве отсутствовал второй интегратор, Все этообусловливает инерционность в...

Номер патента: 896630

Опубликовано: 07.01.1982

Автор: Кустов

МПК: G06F 15/173, G06G 7/122

Метки: вероятностного, графа, исследования, связности

...иих функциональные связи позволяют получатьколичественную оценку связности исследуемого граф. Это, в свою очередь, дает возмож.ность сравнивать графы различных вариантовструктур по показателю связности с цельюд выбора графов с наименьшей связностью, при.меиение которых при осуществлении парал.лельных вычислений является предпочтительным,30 На чертеже приведена блок-схема устройства.Устройство содержит триггеры 1, элементыИ 2, элементы ИЛИ 3, элементы И 4, установочную шину 5, счетчик 6, дополнительныеэлементы И 7, элементы 8 задержки и формирователь 9 импульсов.Предлагаемое устройство работает следую.щим образом,В такте т 1 по шине 5 происходит установа в нулевое состояние всех триггеров 1 матрицы и счетчика б.В такте т,...

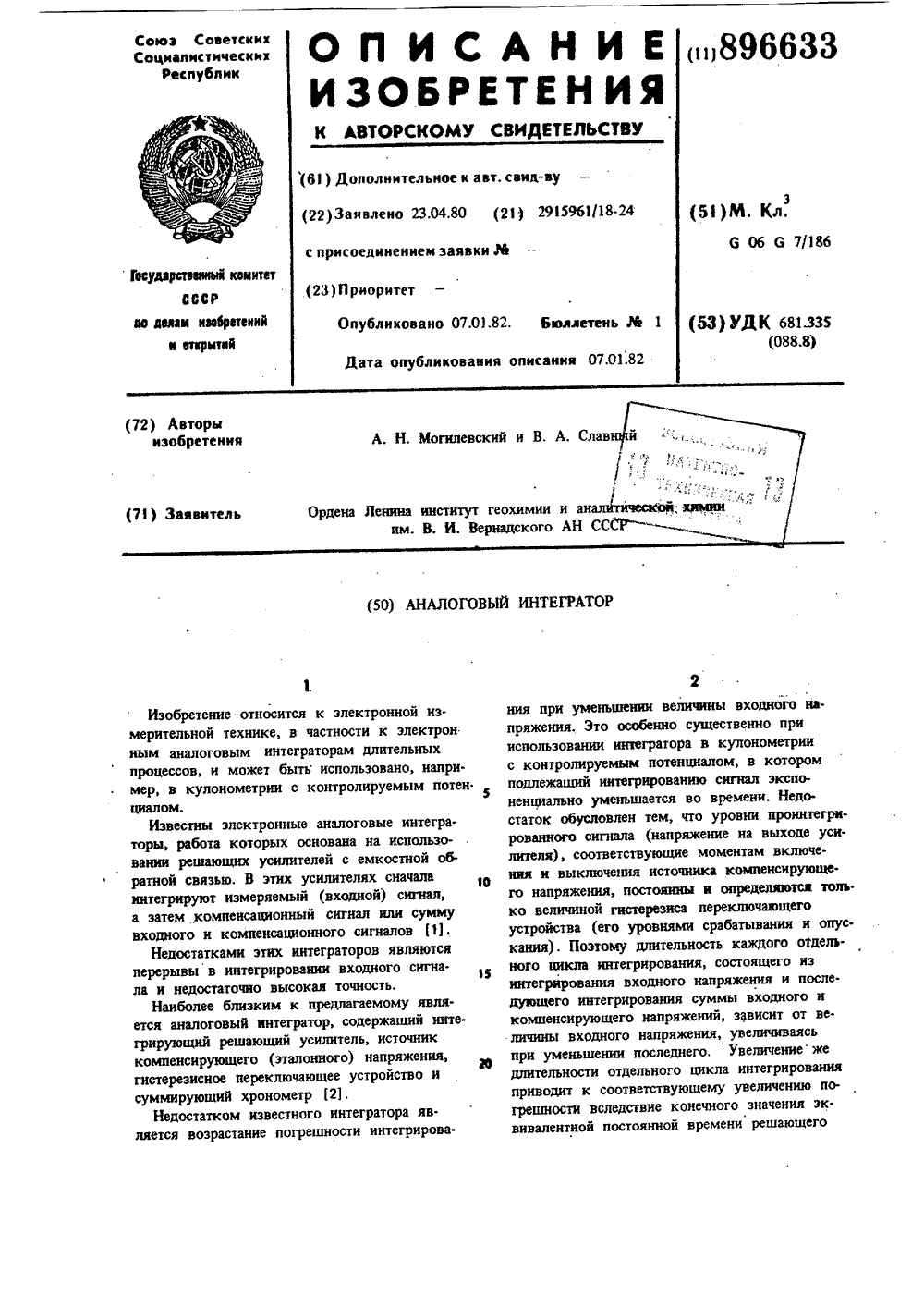

Номер патента: 896633

Опубликовано: 07.01.1982

Авторы: Могилевский, Славный

МПК: G06G 7/186

Метки: аналоговый, интегратор

...переключателя 2 и суммирующего хронометра 9,На фиг, 2 изображены следующие диаграммы.а - входное (измеряемое) напряжение источника 3;б - выходное напряжение решающего усилителя (проинтегрированный сигнал);в - выходное напряжение компаратора б;г -выходное напряжение компаратора 7;д - выход триггера 8.11, Сг, 1 г, и тд, - моменты включения;т 1 г, Ф, и т.д. - моменты выключения источника 4 компенсирующего напряжения. При работе интегратора входное напряжение(фиг. 2 а) от источника 3 поступает на входинтегрирующего усилителя 1 через переключа.тель 2. Вследствие этого выходное напряжение усилителя 1 начинает увеличиваться (фиг.2 б), Одновременно входное напряжение поступает (для определенности выбрана отрицательная полярность входного...

Номер патента: 896634

Опубликовано: 07.01.1982

Авторы: Могилевский, Славный, Ташчян

МПК: G06G 7/186

Метки: аналоговый, интегратор

...среднего значе. ния на основе операционных усилителей. Вкачестве безгистерезнсного компаратора 7 можно использовать любой дифференциальныйусилитель, например операционный усилитель. Устройство работает следующим образом. Входное напряжение (фиг. 2, а) от источника 3 поступает на вход интегрирующего . усилителя 1 через переключатель 2. Вследствке этого выходное напряжение (фиг, 2, б) усилителя 1 начинает увеличиваться, Это напряжение поступает на входблока 5 формирования модуля знакопеременного сигнала, напряжение на выходе которого (фиг. 2, г) 15 по абсолютной величине равно напряжениюна выходе усилителя 1, но всегда положительно. Напряжение источника 3 поступает также на вход блока б, который работает аналогично блоку 5, Напряжение на...

Номер патента: 896635

Опубликовано: 07.01.1982

Авторы: Герасин, Лапенко

МПК: G06G 7/24

Метки: логарифмический, напряжение

...напряжение, содержащий операционный имасштабирующий усилители и логарифмирующий диод 211Недостаток такого устройства - сравнительно низкая точность работы при больших уровнях рабочих токов вследствие влияния обьвм. ного сопротивления логарифмирующего диодаЦель изобретения - повышение точностиработы.Укаэанная цель достигается тем, что в известном логарифмическом преобразователетока в напряжение, содержащем операционный и масштабирующий усилители и логарифмирующий диод, один электрод которого соединен с неинвертирующим входом операционного усилителя, являющимся входом логарифмического преобразователя тока в напряже.ние, выходом которого является выход операционного усилителя, инвертирующий вход которого соединен с шиной нулевого...

Номер патента: 896636

Опубликовано: 07.01.1982

Авторы: Герасин, Лапенко

МПК: G06G 7/24

Метки: логарифмический, усилитель

...8 подается на вход четвертогооперационного усилителя 4. На этот же входподается напряжение источника 14 опорногонапряжения через четвертый масштабный реэис. Жтор 12, Так как выходное напряжение второ.го операционного усилителя 2 противополож-,но по знаку напряжению источника 14 опорного напряжения, то происходит вычитаниетоков, протекающих соответственно через вто- Ирой управляемый полевой транзистор 8 и четвертый масштабный резистор 12, и разностьюэтих токов заряжается интегрирующий конден 4сатор 13. По мере увеличения выходного на. пряжения четвертого операционного усилителя 4 увеличивается сопротивление канала второго управляемого полевого транзистора 8. При этом разность токов уменьшается и при их равенстве заряд интегрирующего...

Номер патента: 896637

Опубликовано: 07.01.1982

Авторы: Ведерников, Кондаков

МПК: G06G 7/26

Метки: генератор, функциональный

...второй группы 71, ." 7 пинвертор 8, первый сумматор 9, второй сумматор 10, первый дополнительный ключ 11,второй дополнительный ключ 12, элемент НЕ13, одновибратор 14, второй суммирующийрезистор 15, третий суммирующий резистор 16,первый счетчик 17, второй счетчик 18, блок19 сравнения кодов, блок 20 формированияширотно. импульсного сигнала, интегрирующийконденсатор 21,Генератор работает следующим образом.Синхронизирующие импульсы поступают навход синхронизации генератора, т.е. на входсчетчика 17, выход старшего разряда которо.го соединен с входом счетчика 18. Число раэ.рядов счетчика 18 на единицу больше, чем у896637 ВСТ,10 2ф 1 " 2 а 2 а т = 1+ 25 30 141( п 1-ХР. счетчика 7, Блок 19 сравнивает состояниеразрядов первого 17 и второго 18...

Номер патента: 896638

Опубликовано: 07.01.1982

Авторы: Комаров, Матис

МПК: G06G 7/26

Метки: функциональный

...вторых масштабных резисторов основного и дополнительных компенсирующих элементовподключены к шине опорного напряжения.На чертеже приведена схема преобразователя.Преобразователь содержит дифференциаль.ный операционный усилитель 1, балансировочный резистор 2, резистор обратной связи 3,й диодных элементов 4, 4, каждый из которых выполнен на входном резисторе 5, ., 5 и, резисторе 6, 6 и и коммутирующем диоде 71, компенсирую. щпе элементы 8, 8, каждый из кото. рых выполнен на компенсирующем резисторе 9,9 д, ключе 10 104, нервом и втором масштабных резистор 11 11 и 12, 12 ц .Преобразователь работает следующим обра. зом.Известно, что погрешность обусловленная входными токами операционного усилителя, . минимальна при выполнении условия:й,...

Номер патента: 896639

Опубликовано: 07.01.1982

Автор: Антонс

МПК: G06G 7/48

Метки: геофильтрации, задач, моделирования

...контакты первого и второго рядаламелей щаговых искателей соединены совходами соответствующих преобразователей896639 20 25т. 30 напряжение - частота", а подвижные контактытретьего ряда ламелей шаговых искателейподключены к выходу источника управляющего напряжения 1.Однако такое устройство рассчитано для мо.делирования динамики грунтовых вод лишьпри постоянстве границы по линии водоупора.Цель изобретения - расширение классарешаемых задач за счет учета изменения границы водоупора.Указанная цель достигается тем, что устройство содержит электролитическую ванну,на дне которой расположены электроды,кран и резервуар, который через кран соединен с электролитической ванной, в которойэлектроды подключены к соответствующимузлам нижней...

Номер патента: 896640

Опубликовано: 07.01.1982

Автор: Антонс

МПК: G06G 7/48

Метки: геофильтрации, задач, моделирования

...вустройство введены генератор импульсов иреверсивный шаговый искатель, ламели которого подключены к входам соответствую.щего делителя напряжения, выход генератора импульсов соединен с электромагнитомреверсивного шагового искателя, которыймеханически связан с подвижным контактолламели реверсивного шагового искателя,подключенным к нулевой шине двумернойрезистивной сетки,Ввод дополнительного реверсивного шаго.вого искателя и генератора импульсов поз.воляет моделировать задачи геофильтрации,когда необходимо учитывать изменение граничных условий во времени по заданномузакону,На чертеже представлена функциональнаясхема устройства для моделирования задачгеофильтрации.Устройство содержит двумерную резистив- Ззную сетку 1, шаговые искатели 2,...

Номер патента: 896641

Опубликовано: 07.01.1982

Авторы: Горбунов, Супрун

МПК: G06G 7/48

Метки: аппаратов, аэродинамических, летательных, моделирования, характеристик

...работает следующим образом,При помощи блока 16 в магнитной кабине 1 создается квазистационарное магнитноеполе частотой 30 кГц, Объект 2 вызываетвозмущение однородного магнитного поля, ана.логичное возмущению поля скоростейприобтекании этого тела идеальной жидкостью.Для получения циркуляционного обтеканиянакладывается квазистационарное циркуляционное поле той же частоты и фазы, создаваемые системами 5 и 7 проводников и преобразователем 6 поля. Сигналы рассогласованияс датчиков 4 контроля поступают через коммутатор 11, шифратор 12 на вычислительныйблок 13, который в зависимости от величинысигнала рассогласования, полученного от каждого датчика, вырабатывает определенный управ.ляющий код, поступающий на соответствующий.данному датчику...

Номер патента: 896642

Опубликовано: 07.01.1982

Авторы: Заходяченко, Тырса, Юдина

МПК: G06G 7/52

Метки: анализатор, статистический

...сигнала (наличие максимума на одном из уровней) с выхода порогового устройства этого уровня отрицательный перепад напряжения после дифферен. цирования и усиления четным усилителем этого уровня поступает на второй вход соответствующего элемента И 8, на первый вход которого подан разрешающий потенциал с еди. пичного выхода триггера 7, и. проходит через соответствующий элемент ИЛИ 9 на единич. ный вход соответствующего триггера 10, Триггер 10 срабатывает и подает разрешающий потенциал на соответствующий вход дешифратора 11. Кроме того, импульс с выхода четного усилителя этого уровня через элемент ИЛИ 4 н элемент 5 задержки поступает на нулевой вход триггера 7. Через время Тзад срабатывает триггер 7, запрещая прохождение импульсов через...

Номер патента: 896643

Опубликовано: 07.01.1982

Авторы: Антипов, Гашимов, Джуварлы, Дмитриев, Мещанова

МПК: G06G 7/62

Метки: автотрансформатора, заземленной, моделирования, нейтралью, нулевой, обмоткой, последовательности, соединенной, третичной, треугольник, цепи

...комплексных со.противления 1 - 3, соединенные в звезду с вы.водами 4 - 6 соответственно среднего напряжения, максимального напряжения и нулевогопотенциала, четвертое и пятое комплексныесопротивления 7 и 8, шестое комплексноесопротивление 9.Параметры устройства определяются похарактеристикам. Оу,рс, О хОс автотрансформаторов.Сначала определяются Ев, 2 ЬН и Есц,Далее Е = 05 (ЕВН Есч - Вс)Ес, = 0,5;:и 7.К 2.В приведенных выражениях Е, Е, Явсопротивление цепей максимального (высшего),нулевого (низшего) и среднего напряжения,образованное обмотками автотрансформатора,л - коэффициент трансформации, сопротивление 2 с = Ъ Ец, где Е- величина сопротивления, заземления,При включении модели выводами 4 и 5 всхему нулевой последовательности...

Номер патента: 896644

Опубликовано: 07.01.1982

Авторы: Мартын, Саляк

МПК: G06G 7/62

Метки: моделирования, нагрузки, пульсирующей, электрической

...диаграммынапряжений, поясняющие его работу.Устройство содержит генератор 1 пилообразного напряжения, пороговые блоки 2 - 4,ключи 5 - 7, сумматор 8.Устройство работает следующим образом.Генератор 1 выполнен с возможностьюрегулирования амплитуды, постоянной составляющей и периодичности выходногораэверть 1 вающего пилообразного напряжения.Блоки 2 - 4 фиксируют момент равенстванулю суммы пилообразного и заданного опорного напряжений. Если до достижения равенства пилообразного и соответствующего опорного напряжения выходное напряжение пороговых блоков равно нулю, то при достиженииравенства опорного и пиЛообразного напряжений оно равно полному выходному напряжению. Количество пороговых блоков и ключей определяется частотой пульсаций...

Номер патента: 898442

Опубликовано: 15.01.1982

Автор: Нейдорф

МПК: G06G 5/00

Метки: пневматическое, предварения, прямого

...Выход сумматора 1 под- ф ключен ко входу пневмопереключателя 4, к другим входам которого под" ключены также выходы задатчика 5 и дроссельного делителя 6, Выходы пневмопереключателя 4 подключены 1 к плюсовым камерам сумматоров 1 и 3, а также ко входам дроссельного делителя 6.В обоих положениях перекпючателя динамика устройства описывается в рр первом приближении передаточной функ" цией где Т - постоянная времени звенадроссель-емкость 2,К - коэффициент передачи, настраиваемый дроссельным дели 6,причем в первом положении переключателя реализуется Кза счетохвата сумматора положительной оор атной связью а во втором - К1.В3Преобразование (1) дает общий видпередаточной функции устройстваКт 3+"т( ТВ+ 40 отсюда следует, во-первых, что...

Номер патента: 898443

Опубликовано: 15.01.1982

Авторы: Суворов, Цытович

МПК: G06G 7/12

Метки: операционный, развертывающий

...второго элемента с отрицательной зоной нечувствительности подключен к второму входу четвертого элемента И и к первому входу пятогоэлемента И, выход третьего элемента с положительной зоной нечувствительности соединен со вторыми входами второго и третьего элементов И,выход третьего элемента с отрицатель-ной зоной нечувствительности подключен ко вторым входам пятого и шестого элементов И, выходы первого,второго и третьего элементов И соединены с соответствующими входами первого дополнительного сумматора, выходы четвертого, пятого и шестого элементов И подключены к соответствующим входам второго дополнительногосумматора, 6898443 Поскольку на выход 32 поступают ф выходные периодические импульсные сигналы с трех каналов, то на выходе...

Номер патента: 898444

Опубликовано: 15.01.1982

Авторы: Джагупов, Касимзаде, Керимов, Халилов

МПК: G06G 7/14

Метки: пьезоэлектрический, сумматор

...выходной электрод, на третьей грани многогранника, имеющейформу квадрата и, противоположнойей грани, выполненной в виде прямоугольного равнобедренного треугольника, размещена пара дополнительныхвходных электродов,.Ъричем вторыеэлектроды двух пар входных электродов размещены на гранях, выполненных в виде прямоугольного равнобедренного треугольника, противоположных граням, имеющим форму квадрата. На фиг. 1 изображена конструкцияпьезоэлектрического сумматора, нафиг. 2 - амплитудные характеристики пьезоэлектрического сумматора;Пьезоэлектрический сумматор состоит из пьезоэлемента 1, выполненного в виде многогранника, например, из материала цирконататитаната свинца, на гранях которого одним из известных способов,например...

Номер патента: 898445

Опубликовано: 15.01.1982

Авторы: Ильканаев, Исмаилов, Самедов, Трифель

МПК: G06G 7/16

Метки: сигналов, умножитель, частотно-импульсных

...Гцх(см, Фиг, 2 10) проходят (и+1) импульс генератора 1 (см. Фиг. 2, 12), На выход умножителя за это же время пройдут й импульсов, так как на прямом выходе триггера 5 формируется импульс длительностью 1/Г, где Г- частота импульсов на выходе делителя 2, Триггер 5 устанавливается в состояние "1" с поступлением входного импульса и возвращается в исходное состояние с поступлением и-го импульса с выхо- фО да делителя 2, т.е. с и-го выхода дешифратора 4, управляемого счетчиком 3. Таким образом й. =Г п (см. Фиг. 2.20;дым в 12,15 2.13, время й- ). На инверсном выходе триггера 5 фор- Я мируется импульс, длительность которого равна длительности между поступлением и-го импульса с выхода де 5шифратора 4 и ближайшим входным импульсом (см, фиг. 2.6)....

Номер патента: 898446

Опубликовано: 15.01.1982

Авторы: Антонов, Васильков, Гуревич

МПК: G06G 7/163

Метки: аналоговое, делительное

...положительной обратной связи б, дифференциапьный усилитель 7, источник напряжения делимого 8, источник напряжения делителя 9, первый сумматор 10, второй сумматор 11, источник напряжения смещения 12. Введение дополнительного сумматора приводит к тому, что первый управляемый резистор, выполненный на полевом транзисторе 2, помимо термокомпенсирующих свойств приобретает свойства компенсации влияния изменения напряжения источника смещения, Кроме того, поскольку величины смещения на затворах обоих поле 89844вых транзисторов становятся при введении дополнительного сумматора одинаковыми, то компенсация температурных изменений сопротивления канала второго полевого транзистора 5 с помощью соответствующего температурного изменения сопротивления...

Номер патента: 898447

Опубликовано: 15.01.1982

Авторы: Пунсык-Намжилов, Рязанов, Харин

МПК: G06G 7/20

Метки: возведения, квадрат

...а управляющим входом - с выходом компаратора 9, первый вход которого является аналоговым входом устройства, а второй вход подключен через генератор 10 линейно изменяющегося напряжения к выходу первого делителя 2 частоты. Делитель 2 предназначен для синхронизации генератора 1 с генератором 10, делитель 3 формирует опорную частоту для распределителя 6 импульсов, имеющего Й выхоов (по числу ключей 5), причем й = где Хпчбс максимальное значение входного аналогового сигнала Х, х - шаг квантования по амплитуде входного сигнала. Делитель 4 частоты предназначен для формирования импульсов заполнения счетчика Я и име. ет также.й выходов.Устройство работает следующим образом.После запуска генератора 1 на выходе делителя 2 Формируется импульс,...

Номер патента: 898448

Опубликовано: 15.01.1982

Авторы: Алиев, Ибрагимов

МПК: G06G 7/22

Метки: воспроизведения, зависимостей, функциональных

...функций.26Поставленная цель достигаетсятем, что устройство для воспроизведения функциональных зависимостей,содержащее синусно-косинусный враающийся трансформатор, статорнаягде ИГУ 1. И ГЛ14 ) 15 где 30 Б/Х ВНИИПИ Заказ 11951/66 Тираж 731 Подписное Филиал ППП "Патент", г, Ужгород, ул. Проектная, 4 5 8984 где г, г и г - коэффициенты передачи сумматора 5 по соответствующим входам.Переходя к комплексной форме за- з писи,получаем 0 = 1" О (1+СОЫ)Ъ(1 ипА)1., 3еСОс Г ЧиА 0+1 СОВб 1.)10 15При выполнении условия г =0,536Я 1 пАФункция приближается к линеиатабекной зависимости г ,С для диапазона угловых перемещенйй с =+60)С, С уче О том сказанного О,:нифМ сбеФ(тбб 1 пя 1 ее 1 б) Е гс+я Выражение 5 отображает арктангенсную зависимость...

Номер патента: 898449

Опубликовано: 15.01.1982

Авторы: Абрамов, Подымов, Стышов

МПК: G06G 7/24

Метки: амплитуды, импульсов, логарифмический, одиночных

...преобразовательамплитуды одиночных импульсов работает следующим образом.1На вход 8 поступает одиночный импульс. На выходах делителей напряжения 1-1, 1-2, 1-3,1-И форьыруются импульсы, амплитуда которых пропорциональна соответственно на выходе первого из фих коэффициенту передачи, на выход второго - произведению коэффицйента передачи первого и второго делителей напряжения1-1 и 1-2 и т.д. На выходе последнего делителя напряжения 1-И эта амплитуда пропорциональна произведению коэффициентов передачи предшествующих делителей напряжения (вслучае равенства этих коэффициентовпропорциональна и-ой степени коэфФициента передачи). В случае превышения амплитуды выходного напряжения делителей напряжения 1-1,1-Ивеличины напряжения...

Номер патента: 898450

Опубликовано: 15.01.1982

Автор: Александров

МПК: G06G 7/25

Метки: моделирования, релейной, характеристики

...отрицательногосигнала со входа 26 для регулированияотрицательной ширины гистерезиса сигнал на выходе 2 устройства положит ел ьный (изменит знак),При действии входного сигнала положительного и по абсолютной величине большего положительной ширины гистерезиса.в результате действия блока 24 управления сигнал, действующийна управляющий вход 25 переключателя 6 (управляющий сигнал переключателя), изменит значение с отрицательного на положительное, переключатель 6переключится. При этом на вход 30операционного усилителя 1 через переключатель 6 поступает положительныйсигнал со входа 27 для регулированияположительной ширины гистереэиса.На вход операционного усилителяпоступает отрицательный сигнал с выхода операционного усилителя 17, сигнал на...

Номер патента: 898451

Опубликовано: 15.01.1982

Авторы: Блюменау, Кокт

МПК: G06G 7/26

Метки: варианты, его, функциональный

...в одном из двух состояний, Направление его переключения определяется как параметрами самого компаратора 5, так и соотношением напряжений на его сигнальных входах, соответствующих заданной фазе управ5 89845 ляющих импульсов тока. Соответствен-, но этому направлению на некоторую величину изменяется также и напряжение на выходе блока компенсации 6 В результате через некоторое едясло периодов колебаний задающего генератора 1 напряжения на выходе блока компенсации 6 станет квазиопостоянным, зависящим от значения аргумента х, а срабатывания компарато- о ра 5 в обоих направлениях станут вероятностными. В случае линейной зависимости положения полюса передаточной характеристики компаратора 5 от величины управляющего тока и симмет ю...

Номер патента: 898452

Опубликовано: 15.01.1982

Авторы: Сахаров, Чебатко

МПК: G06G 7/26

Метки: воспроизведения, двух, переменных, функций

...Фиг.2) и имеющей на- ибольшее изменение крутизны по пере/ менной Х. Для остальных кривых семейства принимают тот же закон разбиения, так как изменение крутизны каждого участка всех кривых не превышает изменение крутизны соответствующего участка кривой(х,у ) . Затемдля каждого участка аппроксимациистроится закон изменения коэффициента К(х,у) (см. Фиг 3)Для построения этих кривых следует значение функции 1(х ,у) в точке излома хразделить на значение 10 функции 1(х,у) и полученные отношения К(х ,у) йредставить в видезависимости от переменной У, Дляупрощения структуры преобразователянелинейные зависимости К(х,у)пред ставляются семейством линейных отрезков К(х,у), исходящие из точкиК(х,у)=1, которое описывается уравненйемК(х у)...

Номер патента: 898453

Опубликовано: 15.01.1982

Авторы: Бережная, Бухман, Либерман, Макаренко, Федоров

МПК: G06G 7/48

Метки: границей, задач, краевых, подвижной, решения

...Показания счетчика 20 сравниваются на схеме блока сравнения 21 с показаниями той части счетчика 17, где отсчитывается время 1, (Разрядность счетчика 20 соответствует разрядности счетчика 17 для отсчета времени), Поэтому, когда на счетчике 17 в этой части его зафиксировано число один, из схемы. сравнения 21 в коммутатор узловых потенциалов б на временной вход поступает сигнал, разрешающий замер потенциала в узловой точке, адрес которой указан блоком памяти 19. Результат замера записывается в блок памяти 7 рядом с ранее записанным адресом. Сигнал о том, что соответствующая запись произведена, по командной магистрали поступает в БИУ 11, а из БИУ по шине служебных сигналов на управляющий вход ключа 18 поступает открывающий импульс. Ключ 18...

Номер патента: 898454

Опубликовано: 15.01.1982

Авторы: Бронфенбренер, Гуревич, Пулин, Рывкина, Сазонова

МПК: G06G 7/48

Метки: агрегатного, многокомпонентной, моделирования, парожидкостной, системы, состояния

...газовой фазе и напряжение на выходе сумматора 1 равно нулю, На выходе интегратора 13 при этом устанавливается напряжение, имитирующее равновесную температуру в системе приданных условиях, а на выходах блоков10 15 умножения 8-10 - напряжения, имитирующие мольные доли компонентов вгазовой фазе.Предположим, условия изменились,например, увеличилась мольная доляпервого компонента Х и уменьшились мольные доли Хи Х. Соответственно изменились напряжения на входных клеммах и на выходе блоков умножения 8-10. Рановесие напряжений на входе сумматора 11 нарушится, а наего выходе появится напряжение,отличное от нуля. Начнет изменяться напряжение на выходе интегратора 13,блоков нелинейности 5-7, сумматоров 2-4 и блоков умножения 8-9,...

Номер патента: 898455

Опубликовано: 15.01.1982

Автор: Мартынов

МПК: G06G 7/48

Метки: массового, моделирования, обслуживания, систем

...считается, что она покидает систему. Работа устройства синхронизируется двумя последовательностями импульсов. Импульсы последовательности 51 устанавливают нулевые напряжения на выходах интеграторов. Формирование импульсов последовательности 52 осуществляется по заднему фронту импульсов 51 с помощью элемента задержки 13. По импульсам последовательности 52 квантователи формируют выборку, эна, чения которых сохраняются в течение всего периода, В исходном состоянии на выходах интеграторов всех ОА установлены нулевые напряжения,. гене-раторы заявок и обслуживания формируют непрерывные, случайно изменяющиеся напряжения, ключ 3 ОА 1 замкнут, так как на входы элемента И 9 поданы разрешающие напряжения, клю" чи последующих ОА разомкнуты, так...

Номер патента: 898456

Опубликовано: 15.01.1982

Авторы: Дзибалов, Копотилов, Литвиненко, Лукьянов, Любушкин, Соломин

МПК: G06G 7/48

Метки: квазиотрицательного, моделирования, сопротивления

...работе. Формула изобретения Устройство для моделирования квазиотрицательногосопротивления, содержащее делитель напряжения, средний вывод которого подключен к первому входу усилителя постоянного тока, второй вход которого является первым входом устройства и соединен с первым выводом резистора, второй вывод которого подключен к первому крайнему выводу делителя напряжения, вто" рой крайний .вывод которого является вто рым входом устройства, о т л и ч а ющ е е с я тем, что, С целью повышения точности моделирования и увеличения быстродействия, в него введены два операционных усилителя, причем выход усилителя постоянного тока подключен к инвертирующему и неинвертирующему входам первого и второго операционных усилителей соответственно, выходы...
