G06G — Аналоговые вычислительные машины

Номер патента: 1123038

Опубликовано: 07.11.1984

Авторы: Герасимов, Машенков, Смолов, Угрюмов

МПК: G06G 7/22

Метки: время-импульсное, вычислительное

...входного сигнала, .второй - к выходу источника второго входного сигнала, третий - к выходу источника опорного напряженияотрицательной полярности, а выходысоответственно подключены к упрвляющим входам импульсно-управляемых делителей напряжения, которые выполненына пассивных элементах с ключами 12.Недостатком известного устройстваявляется невысокая точность воспроизведения функции. гиперболического синуса.Цель изобретения - повышение точности воспроизведения функции гиперболического синуса,Цель достигается тем, что времяимпульсное вычислительное устройство,содержащее преобразователь напряженияв длительность импульсов, первый входкоторого явЛяется входом устройства,а второй вход соединен с выходом источника опорного напряжения отрицательной...

Номер патента: 1124332

Опубликовано: 15.11.1984

Автор: Гедрикас

МПК: G06G 7/06

Метки: ввода, информации

...соединены с управляющими входами . соответствующих ключей, информацион ные входы ключей обьединены между собой и подключены к соответствующим входам управляющего блока цифрового коэффициента, а информационные выходы подключены к соответ ствующим гнездам сеточной области. Вторые входы вентилей первой и второй групп, входные регистры и3 1 ключей, коммутатор 11, мультиплексора 12, сумматоры 13, дешифраторы 14-17.Устройство работает следующим образом.По сигналу "Запись" записывается в входные регистры 2 и 3 (фиг.1 и 2) адрес Х,Т главного опорного узла "сеточного шаблсна"."Сеточный шаблон" - это группа узлов в сеточной области, расположенных по заданной геометрической конфигурации (напри, .Иммер, квадрат "а ПП ), с которыхП 11 П 12 П...

Номер патента: 1124333

Опубликовано: 15.11.1984

Авторы: Земсков, Косолапов

МПК: G06G 7/22

Метки: синусный

...а вторые - к выходамсоответственно двух сумматоров приращения, первые входы которых подключены х выходу управляемого переключателя и первому входу первого выходного сумматора, а вторые - к первомувходу второго выходного сумматора,вторые входы выходных сумматоров сое-З 0динены с выходами соответствующихцифроаналоговыХ преобразователей,выходы формирователей ступенчатых напряжений соединены с входами первого ивторого сумматоров Выход первого З 5сумматора соединен с входом второговыходного сумматора, а выходы второ- .го - с входами переключателя, управляющий вход которого подключен к входупреобразоватечя 21,- 40Недостатком этого преобразователяявляется низкая точность воспроизведения функции зп 2 Фх на всем интер:вале х при...

Номер патента: 1124334

Опубликовано: 15.11.1984

Авторы: Волгин, Ефимов, Зарукин

МПК: G06G 7/25

Метки: усилитель-ограничитель

...а другой вывод источника напряжения ограниче1 124ния соединен с неинвертирующим входомвторого операционного усилителя,На фиг. 1 и 2 представлены варианты выполнения дифференциального усилителя-ограничителя в зависимостиот характеристики ограничения (ограничение сверху и снизу соответственно); на фиг. 3 - схема неинвертирующего усиЛителя-ограничителя (напряжения на втором входе фиг. 1 Бг=О); 10на фиг. 4 - схема инвертирующего усилителя-ограничителя (напряжение напервом входе фиг. 2 01=0).Усилитель-ограничитель содержитпервый операционный усилитель 1 сдифференциальным входом, второйоперационный усилитель 2 с дифференциальным входом, первый масштабныйрезистор 3, второй масштабный резистор 4, третий масштабный резистор5,четвертый...

Номер патента: 1124335

Опубликовано: 15.11.1984

Автор: Богословский

МПК: G06G 7/26

Метки: импульсный, функциональный

...которогочерез первый токозадающий резисторподключен к входу задания аргументапреобразователя, а через второй токозадающий разистор подключен к выходугенератора пилообразного напряжения,выход нуль-органа подключен к входуформирователя импульсов стабильной длительности, формирователь функции,содержащий операционный усилитель,выход которого подключен к первомувыводу резистора обратной связи,ш(тп=2И) масштабньи резисторов,первый вывод первого масштабного резистора подключен к информационному входу ключа, выход которого подключен к входу операционного усилителя, выход которого является выходом преобразователя, в формирователь функции введен интегрирующий конденсатор, первая и вторая обкладки которого подключены соответственнок входу и...

Номер патента: 1124336

Опубликовано: 15.11.1984

Авторы: Бирюков, Глущенко, Жабеев, Королькевич, Кротевич, Лисунов, Николаев, Шуле

МПК: G06G 7/26

Метки: многоканальный, функциональный

...одним из информационных входов " к шине ввода ойорного напряжения, другим информационнымвходом - к одному из выходов выходного многоканального аналогового запоминающего блока, а выходом - к аналоговому входу второго цифроаналогового преобразователя, выход второго коммутатора. соединен со входом линейного фазоинверсного каскада.На чертеже представлена функциональная схема многоканального функционального преобразователя.Многоканальный функциональный преобразователь содержит генератортактовых импульсов 1, блок управления 2, блок памяти 3, первый и второйкоммутаторы 4 и 5, висодной многоканальный аналоговый запоминающий блок 6, сумматор. 7., первый и второй цифроаналрговые преобразователи 8 и 9, линейный фазоинверсный каскад...

Номер патента: 1124337

Опубликовано: 15.11.1984

Автор: Коровкин

МПК: G06G 7/26

Метки: генератор, ступенчатой, формы, функциональный

...входе 14 генератора, соединенного с логическим элементом 12, сигналы с выхода генератора 1 подаются на вход счетчика 3. Поступающими импульсами счетчик 3 переводится из нулевого состояния в сторону увеличения счета. При этом выходные сигналы счетчика 3 последовательно переводят в открытое состояние вы ходные ячейки дешифратора, начиная с нулевой.При открывании первой ячейки замыкается цепь первого диода из диодной цепочки 7 через первый вы .ход дешифратора и резистор 8. На выходе формируется ступенька напряжения, равная сумме падений напряжения на открытом переходе ячейки 0 и диоде ДО. При последующем такте 20 работы счетчика 3 закрывается первая ячейка дешифратора и открывается вторая, которая создает цепь через два диода...

Номер патента: 1124338

Опубликовано: 15.11.1984

Автор: Борзых

МПК: G06G 7/30

Метки: восстановления, дискретным, непрерывных, отсчетам, функций

...функции. Накапливающий 40 сумматор содержит в общем случае М+М разрядов, где М - число дополнительных разрядов, определяемое допустимой погрешностью аппроксимации отрезков прямых линий ступенчато- ломаной кривой. Обычно М определяется из уравнения 2 =К, где К - числоМтактов суммирования на интервале аппроксимации. Суммирование осуществляется в моменты поступления на вход 9 импульсов синхронизации, Частота этих импульсов должна быль в К раз больше частоты импульсов, поступающих на первый вход 8 синхронизации.Моменты поступления импульсов навходы 7 и 8 не должны совпадать. Накапливаемый сумматор имеет тригруппы выходов. Номера выходов вкаждой группе отсчитываются относительно старшего разряда. Первая,вторая и третья группы...

Номер патента: 1124339

Опубликовано: 15.11.1984

Авторы: Курдюков, Ледаков, Листенгартен, Мустафаев

МПК: G06G 7/48

Метки: ветродвигателя, моделирования, моментных, характеристик

...моделирования.Указанная цель достигается тем, что в устройство, содержащее модель .ветродвигателя, выполненную в виде двигателя постоянного тока, вал которого кинематически связан с выходом устройства,регулятор напряже О ния, выход которого соединен с одним выводом якорной обмотки двигателя постоянного тока, и датчик нагрузки, вход которого соединен с другим выводом якорной обмотки двигателя постоянного тока, введены датчик скороети ветра и усилитель с управляемым коэффициентом усиления, при-,чем выход датчика скорости ветраподключен к управляющим входам регулятора напряжения и усилителя суправляемым коэффициентом усиления,выход которого подключен к входу регулятора напряжения, а вход подключен к выходу датчика нагрузки.На фиг,1...

Номер патента: 1124340

Опубликовано: 15.11.1984

Авторы: Кихтенко, Ласис

МПК: G06G 7/48

Метки: головки, громкоговорителя, динамической, моделирования

...входом операционного усилителя первого сумматора и с выходом инвертора, вход которого через переменный установочный резистор подключен к выходу первого интегратора, вход первого сумматора является входом устройства, о т л и ч а ю щ е е с я тем, что, с целью повышения точности моделирования частотной характеристики модуля полного электрического сопротивления, оно дополнительио содержит второй сумматор, выход которого является выходом устройства, первый 3 вход соединен с выходом первого интегратора, а второй вход соединен с входом устройства,24340 Составитель В.фукаловтехред М.Кузьма Редактор С.Тимохина Корректор 0 Билак Заказ 8284/40 Тираж 698 ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж,...

Номер патента: 1124341

Опубликовано: 15.11.1984

Авторы: Зеленков, Мирошниченко

МПК: G06G 7/52

Метки: анализатор, выбросов, длительностей, процессов, случайных

...пороговый блок 1, элемент И 2, генератор 3 импульсов, генератор 4 ступенчатогонапряжения, блок 5 регистрации, формирователь 6 импульсов, триггер 7, элемент И 8, фотоэлемент 9 (фотоэлектрический источник питания), усилитель 10, генератор 11 ступенчатого напряжения, формирователь 12 импульсов, блок 13 управления, содержащий двигатели 14-16, координатный самописец 17ФАнализатор работает следующим образом.Исследуемая реализация х(1) поступает на информационный вход порогового блока 1, на второй вход которого подается напряжение О с входа задания уровня анализатора, пропорциональное допустимому уровню анализа. На выходе блока 1 образуются прямоугольные импульсы длительностью которые, поступая на первый вход элемента И 2, квантуются...

Номер патента: 1124342

Опубликовано: 15.11.1984

Авторы: Крылов, Родионов

МПК: G06G 7/52

Метки: анализатор, статистический

...13 и 14 группы схем сравнения, блок 15 памяти, управляющий вход 16,ния, вторые входы которых объединены и подключены к выходу блока вычитания, выходы схем сравнения являются соответственно первым и вторым информационными выходами анализатора, содержит третий счетчик,узел пересчета, первую и вторуюгруппы по и элементов задержки,вторую группу л схем сравнения иэлемент запрета, информационный 1 Овход которого соединен с выходомключа, выход элемента запрета подключен к входу блока памяти, приэтом выход узла пересчета соединенс первыми входами сумматора и блока вычитания, вторые входы которыхобъединены и являются управляющимвходом анализатора, выход первойячейки блока памяти соединен с первыми входами первых схем сравнения 20первой и...

Номер патента: 1124343

Опубликовано: 15.11.1984

Автор: Арзамасцев

МПК: G06G 7/60

Метки: биохимической, кинетических, коэффициентов, реакции

...хорошо еще и тем,что при К=О оно автоматически переходит в часто применяемое в микробиологической практике уравнение Моно(6) и является таким образом его более общим случаем.4343 3 , 112Данное устройство позволяет быстро производить вычисление кинетичеслких констант ц,К, Ч,К и Ко в часто употребимых в энзимальной кинетике уравнениях (2), (3), (4), уравнение (3) имеет при этом вид (5), которые наиболее точно характеризуют систему микроорганизмы - субстрат. Целью изобретения является повыше 10ние точности и скорости определениякинетических коэффициентов биохимической реакции,Указанная цель достигается тем,что в устройство для определения ки 15нетических коэффициентов биохимической реакции, содержащее блок умножения, сумматор, интегратор...

Номер патента: 1124344

Опубликовано: 15.11.1984

Авторы: Салов, Федоров

МПК: G06G 7/68

Метки: деформаций, колебаний, конструкций, моделирования, строительных, узел

...содержащий первую катушку переменной индуктивности, элемент моделирования сосредоточенной недеформируемой массы, выполненный в виде переменного конденсатора, первый и второй выводы которого являются соответственно первым и вторым входами задания начальных условий узла и подключены соответственно к первому и второму выводам первой катушки переменной индуктивности, элемент моделирования вязкого сопротивления опоры, выполненный в виде переменного резистора, подвижный контакт которого подключен ко второму выводу переменного конденсатора, первый вывод которого соединен с выводом переменного резистора и с первым выводом. источника переменного тока, введены элемент моделирования упругой деформации, выполненный в виде второй катушки...

Номер патента: 1125631

Опубликовано: 23.11.1984

Авторы: Алексеев, Кежаев, Мержанов

МПК: G06G 7/122

Метки: материальных, моделирования, распределения, ресурсов

...каждого из которых через соответствующий блок умножения на постоянный коэффициент подключен к соответствующему входу блока суммирования,. блок задания нелинейности, переключатели, блоки задания постоянных коэффициентов, блок задания ограничения, дополнительный блок умножения на постоянный коэффициент, функциональный преобразователь, блоки индикации и блок сравнения, первый вход которого через цепочку из последовательно соединенных блоков задания нелинейности и первый переключатель подключен к выходам блоков задания постоянных коэффициентов, второй вход блока сравнения через цепочку из последовательно соеди-. неннь 1 х функционального преобразова- теля, дополнительного блока умножения на постоянный коэффициент и второй переключатель...

Номер патента: 1125632

Опубликовано: 23.11.1984

Авторы: Руднев, Серединский, Эфендиев

МПК: G06G 7/30

Метки: восстановления, дискретным, непрерывных, отсчетам, функций

...отсчетам,Устройство содержит коммутатор 1, блок 2 синхронизации, и блоков 3 па.- мяти, и кодоуправляемых делителей 4 напряжения, генератор 5 временных интервалов и выходной сумматор б, на выходе которого может быть также включен дополнительный фильтр 7 нижних частот. В случае равных интервалов между соседними по оси абсцисс (времени) интерполируемыми точками в качестве генератора 5 может быть использован обычный генератор тактовых импульсов. Блок 2 синхронизации и коммутатор 1 могут быть выполнены аналогичными, примененным элементам в известном устройстве, а при соответствующем изменении структуры коммутатора 2 в качестве блока 2 синхронизации может быть использован двоичный счетчик, выходы старших и младших разрядов которого будут...

Номер патента: 1125633

Опубликовано: 23.11.1984

Автор: Фрнджибашян

МПК: G06G 7/62

Метки: моделирования, синхронной

...сетки, в каждый из трансформаторов первой группы введена вторая вторичнаяобмотка, причем все вторые вторичныеобмотки соединены последовательнои подключены к диагонали третьего выпрямительного моста, а другие выводыпервичных обмоток трансформаторовпервой группы и вторичных обмоток ттрансформаторов второй группы соединены с шиной нулевого потенциала,к которой подключены одни разноименные вьводы первой и второй обмотоккаждого из,трансформаторов третьейгруппы, другие выводы обмоток каждого из трансформаторов третьей группысоединены соответственно с центральными узлами второй группы резистивной сетки,На фиг. 1 представлена принципиальная схема включения резистивнойсетки; на фиг. 2 - принципиальнаясхема блока моделирования...

Номер патента: 1126974

Опубликовано: 30.11.1984

Авторы: Миргород, Ситников, Тихончук

МПК: G06G 7/18

Метки: адаптивное, дифференцирующее

...является входом усчройства, а выход соединен с входом корректирующего блока и с первым входом компаратора, блок определения среднеквадратического значения шума, вход которого соединен с входом устройства, а выход - с вторым входом компаратора, цепь из трех соединенных послед вательно интеграторов, вход первого из которых соединен с выходом корректирующего блока через первь.й размыкающий контакт переключающего блока, а выход последнего интегратора соединен с вторым входом элемента сравнения, выход компаратара соединен с управляющим входом переключающего блока, выходы интеграторов являются выходами устройства, содержит триггер знака, переключатель и формирователь монотонно уоывающей функции, выход корректирующего блока через второи...

Номер патента: 1126975

Опубликовано: 30.11.1984

Автор: Недовесов

МПК: G06G 7/26

Метки: воспроизведения, функций

...полярнос.ти и с вторым входом первого компаратора,а третьим входом - с выходом третьегоцифроаналогового преобразователя, подключен,блока памяти, соединенного входом с выхо.дом счетчика, суммирующий вход которогоподключен к второму выходу анализатораэкстремумов, соединенного первым и вторымвходами с выходами первого и второго ком.параторов соответственно, дополнительно введен инвертор, подключенный входом к выходуинтегратора, а выходом - к первому аналоговому входу третьего цифроаналогового пре.образователя, соединенного вторым аналоговымвходом с шиной ввода опорного напряженияотрицателвной полярности, вторым аналоговымвходом второго цифроаналогового преобразователя и с вторым входом второго компара.тора, а третий выход анализатора...

Номер патента: 1126976

Опубликовано: 30.11.1984

Авторы: Волков, Морозов

МПК: G06G 7/26

Метки: аналоговых, блоков, решающих

...ключей подключены к входу преобразователя ток-напряжение, выход которого через компаратор подключен к информационному входу регистра последовательного приближения и входу запуска генератора управляющих им. пульсов, выход которого подключен к входу запуска регистра последовательного приближения, выход завершения преобразования кото рого подключен к входу останова генератора управляющих импульсов, выход последовательного кода регистра последовательного приближения является цифровым выходом устройства,На фиг. 1 показана функциональная схема предлагаемого устройства; на фиг. 2временная диаграмма работы устройства. Устройство содержит последовательно соединенные токозадающие двухполюсники 1и 2 2, контролируемые аналоговыерешающие блоки 3, 3,...

Номер патента: 1126977

Опубликовано: 30.11.1984

Авторы: Алехина, Горовой, Попов, Рубанов

МПК: G06G 7/48

Метки: аналоговое, воспроизведения, транзистора, характеристик

...11 )С)И. .55 СХСМУ 4 СРаВНЕНИЯ, ИНВЕРоо и с)5; ГЯГ)1 5 Оаздслитслыый диод 7,ЭСЗ г ТОГЭЬГ ",ггт, ОГГ)а)ГИЧИТСЛЪНЫС ЭЕЗИСТОРЫ.: рсдс:.Пс", ч 1)с)нчинсэй напряжения анода,1 срсТс Га)3.151)СГсс)О СОбОй СугМу ВЫХОПНОГО На.посс;.ге:гсся .пнух.3 ХОЛОВОГО ИНВСрТОг)а, ВЫг:,Ц. 0 5555 ВСе.и.И .), КОМПЯРатООа И ЗаПИРа:1:ГС.О ): 5)1)ХСГЭНЦЕ - Ь ЗтИОСПСЛЫО ПаПРЯжсия );ас),;Га,Ро.".О ОХСг)Т ВОС,РОИЗВОДГГГ ЧЕТЬРЕЗт Гч гг)Х ХдрагтргсснгС," ОбргжсГо семейство статических;);1 г)Г)ГСГ 1 Г, )15)спсг,ГссГсЦ"."Х Зс 1 ВИСИМОСТЬ ИН.О)15 С)гсс,гг)1, Эса т 5 т, дИЗСЛЬ-ГЕНЕратОра С , г 015.) Нг,:. Газст р)бцпным 1 Г;дуГ)оег от дав-р,г; Ьа "., ц 50510)".,ССНц 51 райКИ ТОПЛИ.гз)О,гас 1) .,:;: 55)5 .б - ссмсйствс ВОльт. ,.:;.;. Пьсх ,".":; .Тс тцст,.к биполягэного...

Номер патента: 1128261

Опубликовано: 07.12.1984

Авторы: Барулин, Громов, Гуденко, Жарихина, Норель, Щекин

МПК: G06G 7/62

Метки: моделирования, связи, системы

...помех, установочные входы которых объединены и являются установочным вхадом устройства,а выходы соединены с соответствующими входами блока индикации., первый элемент И, генератор сообщений, выход которого соединен с информационным входом счетчика передаваемых сообщений, генератор случайного потока импульсов, введены два элемента задержки, второй элемент И,счетчик принятых сигналов, а такжепоследовательно расположенные на одной оптической оси источник све-. тового излучения, первый модулятор, второй модулятор, волоконный световод и фотодиод, выход которого подключен к входу усилителя, при этом установочный вход устройства соединен с установочным входом счетчика принятых сигналов, выход генератора сообщений соединен с.управляющим...

Номер патента: 1128268

Опубликовано: 07.12.1984

Авторы: Гугнин, Ковалев

МПК: G06G 7/06

Метки: матричное, наборное, поле

...каждый из которых можетбыть представлен составленным издвух частей, обусловленных воздей ствием верхних 1 и 3 и нижних 2 и 4 электромагнитов. Составляющиефц,и ф,ц (обусловленные воэдействием верхйих 1 и. 3 и нижних 2 и 4 электромагнитов "оответственно) потока .фц 65 протекающего в шунтирующем магнитопроводе 15, направлены встречно ичастично компенсируют друг друга,Степень компенсации зависит от взаимного расположения элементов магнйтной системы, их толщины, диаметраотверстий и т.д. В силу симметриисистемы сказанное в равной мере относится и к шунтирующему магнитопроводу 16. Поэтому магнитный поток в контактном зазоре геркона 17составляет лишь часть потока в егоязычках и может быть определен изсоотношения Ъ 9"ш 1 я 2 щгде ф -...

Номер патента: 1128269

Опубликовано: 07.12.1984

Авторы: Гугнин, Ковалев

МПК: G06G 7/06

Метки: герконах, запоминающих, коммутатор, матричный

...порядке, 35так как при инициировании раэмыкания одного из них по соответствующейкоординате размыкаются все запоминающие герконы этой координаты.Наиболее близким к изобретениюпо технической сущности являетсяматричный соединитель на запоминающихгерконах, состоящий иэ двух идентичных блоков, каждый из которых состоит из системы полуобмоток Управления, промежутки между которыми заполнены магнитоэлектрическим компаундом, заключенной между ферромагнитными экранами с расположенными в матричном порядке сквозными отверстиями,совпадающими с отверстиями в обмотках.управления, причем блоки соединенытак, что запоминающие герконы пронизывают оба блока, а 9 олуобмотки управления образуют систему координатных дифференциальных обмоток...

Номер патента: 1128270

Опубликовано: 07.12.1984

Авторы: Бродовский, Вилков, Морозов, Толмачев

МПК: G06G 7/16

Метки: множительное

...содержащеевыходной сумматор, входные операционные усилители с резисторами вцепях обратной связи., вход первогооперационного усилителя через первый входной резистор соединен с пер"вым входом устройства и с первымивходами блоков суммирования и вычитания, выход первого операционногоусилителя соединен с вторыми входа"ми блоков суммирования и вычитания,вход второго операционного усилителячерез второй входной резистор соеди-нен с вторым входом устройства и стретьими входами блоков суммирования и вычитания, выход второго опера-.ционного усилителя соединен с четвертыми входами блоков суммирования ивычитания, выходы блока суммированиясоединены с соответствующими входамипервого блока выделения модуля, авыходы блока вычитания - с...

Номер патента: 1128271

Опубликовано: 07.12.1984

Автор: Могилевский

МПК: G06G 7/186

Метки: аналоговый, интегратор

...и поступает на вход блока формирования модуля знакопеременного сигнала. Навход другого аналогичного лоха поступает входное напряжение. Выходныесигналы блоков. формирования модулей знакопеременных сигналов сравниваются компаратором. В момент равенства сигнапов на входе компаратора 55последний вырабатывает пусковой импульс для триггера управления переключателем. В результате срабатыва40 го подключен к выходу компаратора,а первый и второй выходы подключены,соответственно к управляющему входупереключателя и входу суммирующегохронометра введены инвертор, генератор тактовых импульсов, запоминающий конденсатор и ключ, управляющий вход которого подключен к первому выходу триггера, выход интегрирующего усилитЕля через ннвертор...

Номер патента: 1128272

Опубликовано: 07.12.1984

Авторы: Баранов, Васильев, Голованова

МПК: G06G 7/48

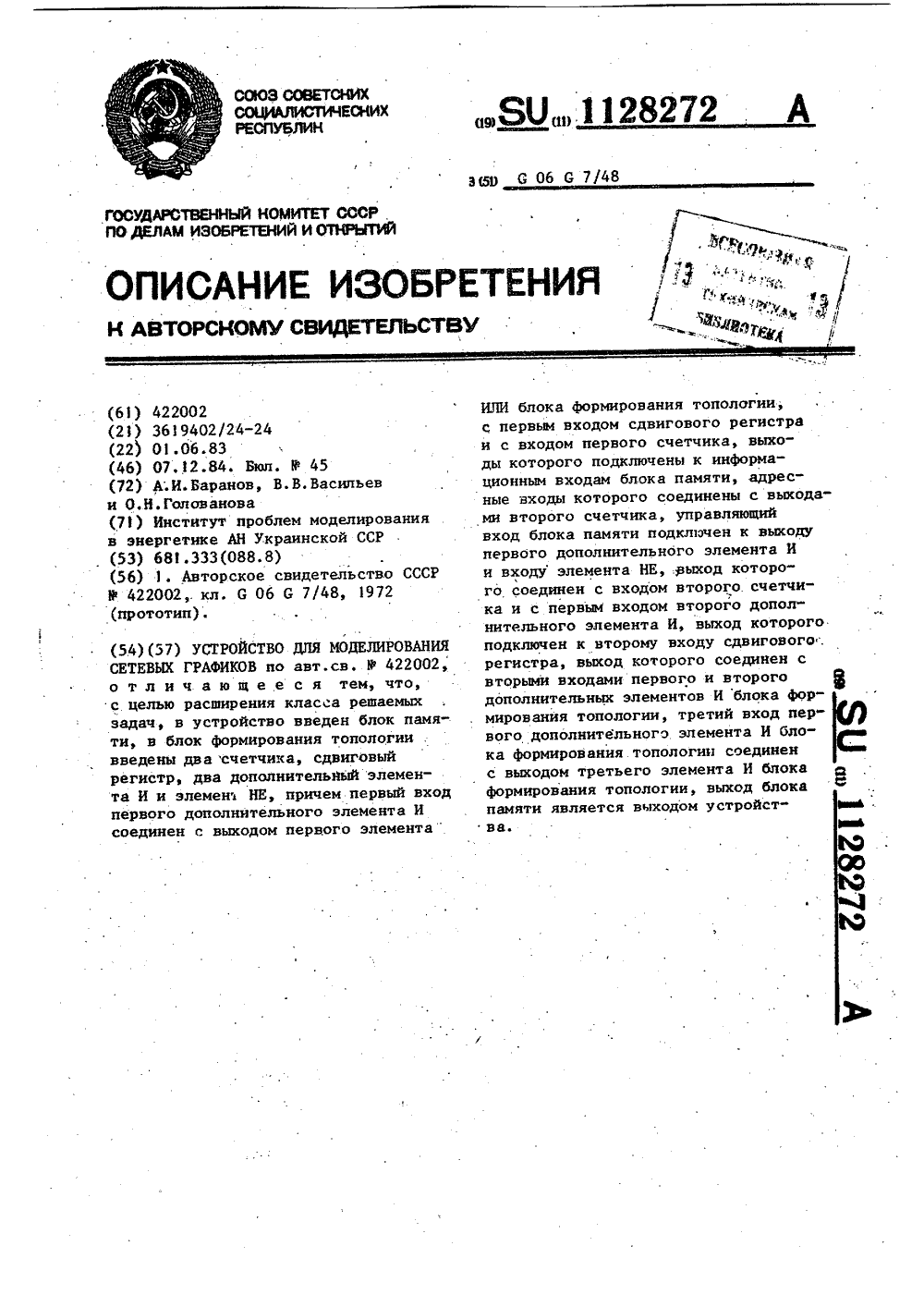

Метки: графиков, моделирования, сетевых

...дис. циплина выбора кратчейшей работы,Это означает, что требуется получитьтакую последовательность номеров работ, в которой на первом месте стоит номер самой короткой работы, длительность каждойпоспедующей работыне убывает и последним стоит номерсамой длительной работы.Для решения этой задачи строится .сеть специального вида (фиг.3) следующим образом. Все работы иэ исходного набора представляются ветвями50сети, выходящими из начального узла 5 сети. Длина этой ветви равнадлительности соответствующеи работы, а конечный узел ветви имеет номер (адрес), равный номеру этой работы. Так, ветвь 8.а сети соответ 1ствует работе 4 и т,д. Конечныеузлы ветвей, выходящих иэ началь 72ного узла, соединены с конечным узлом К сети ветвями единичной...

Номер патента: 1129626

Опубликовано: 15.12.1984

Автор: Баранцева

МПК: G06G 7/14

Метки: множительно-суммирующее

...устройство суммирования,состоящее из двух логических элементов, которые выполнены на миниатюрныхвакуумных СВЧ приборах типа отражательного "клистрона с электронным гистерезисом, входы резонаторов входныхприборов соединены с отражателямивыходных приборов и шиной питация, ачерез общее сопротивление - с второйшиной питания, отражатели входныхприборов соединены между собой и стретьей шиной питания, все отражателисоединены конденсаторами с шинойисточника модулирующего напряжения,а резонаторы выходных приборов своими20выходами соединены с шинами суммы ипереноса 13.Это устройство характеризуетсянедостаточным быстродействием и ограниченными функциональными возможностями,Наиболее близким к предлагаемомуявляется...

Номер патента: 1129627

Опубликовано: 15.12.1984

Автор: Баранцева

МПК: G06G 7/14

Метки: делительно-вычитающее

...на СВЧ приборе 3 и начинается нарастание колебаний в этих каскадах Когда уменьшаемое(делимое) достигает заданной величины напряжения отражателя 9 на втором каскаде, СВЧ прибор 2 входит в зону генерации (или область электронного гистерезиса)и допускает начало наращивания колебаний в этом каскаде. Когда сигнал во втором каскаде на СВЧ приборе 2 дости. гает заданной величины, напряжение отражателя 10 на каскаде разности (частного от деления) выходит из зоны генерации, наращивание колебаний в каскаде разности(частного от29 б 27 3деления) прекращается. Вычитание 1 фиг. 2) осуществляется в соответствии с соотношениями Ы,-п =01-02,1а 1- =О501.0,=01-где1 - отрезки времени,прямо пропорциональныепервому уменьшаемомувторому уменьшаемому О и...

Номер патента: 1129628

Опубликовано: 15.12.1984

Автор: Блинов

МПК: G06G 7/19

Метки: интервала, корреляции, оценки

...информации, применяемыхр в частности, для решения задач распознавания образцов, например,геологогеографических объектов на аэро-или космических .снимках.Известно устройство, содержащее центрирующий фильтр, вход которого является входом устройства, два последовательно соединенных апериодических фильтра с перестраиваемой постоянной времени, блок умножения, дисперсиометр, причем вход центрирую- щего фильтра подключен к входу первого апериодического фильтра с перестраиваемой постоянной времени, к первому входу блока умножения и к входу дисперсиометра, сглаживающий фильтр, вычитающий блок, первый вход которого соединен с выходом дисперсиометра, а второй через сглаживающий фильтр - с выходом блока умножения, и индикатор 11 .Недостаток этого...
