G06G — Аналоговые вычислительные машины

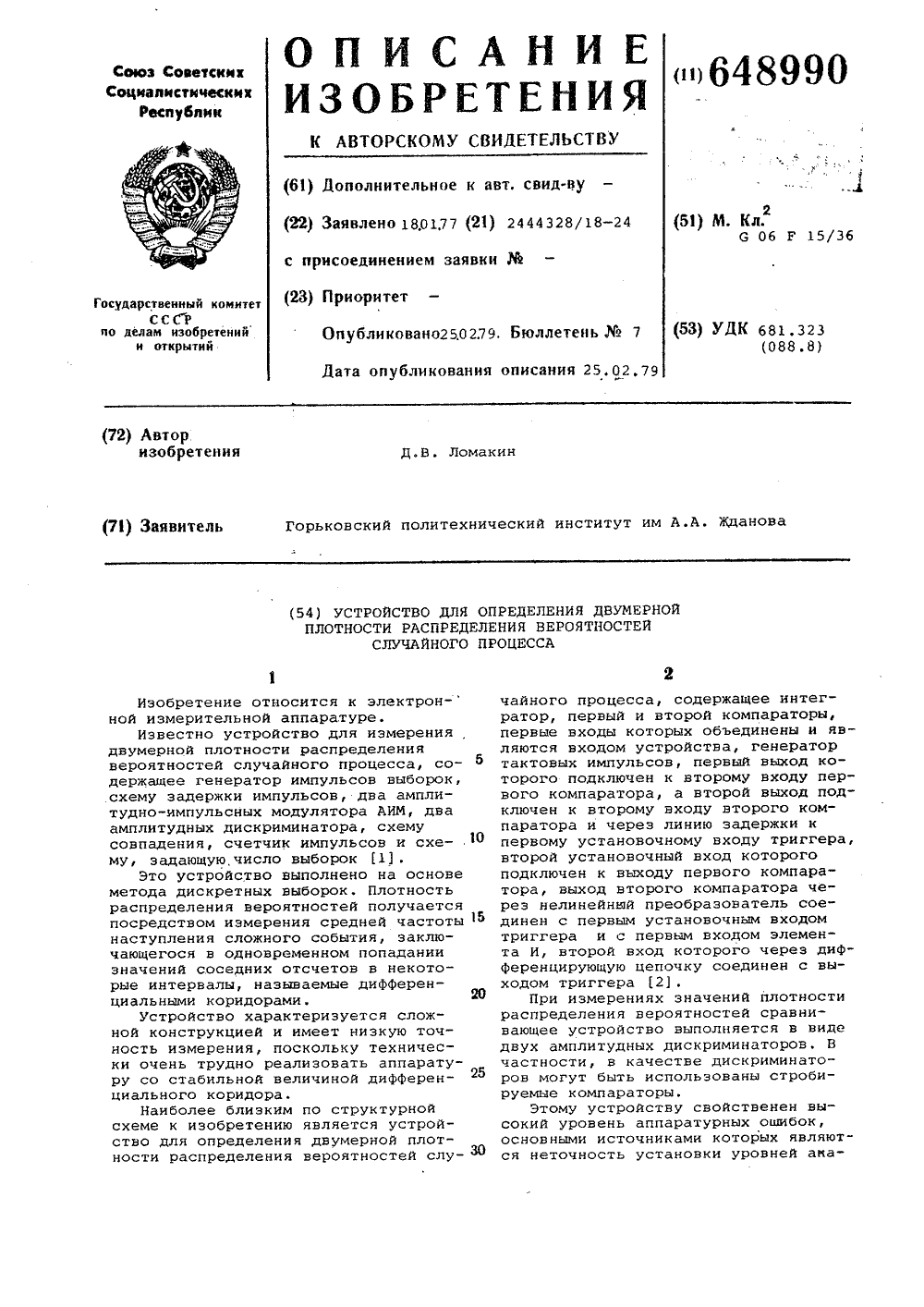

Номер патента: 648990

Опубликовано: 25.02.1979

Автор: Ломакин

МПК: G06G 7/52

Метки: вероятностей, двумерной, плотности, процесса, распределения, случайного

...на него строба и при условии выполнения неравенства4( - т)" р, (2)Импульс с выхода компаратора 2проходит на выход элемента И 7, еслитриггер б находился в состоянии единица, т,е. если до этого было выполнено неравенство (1). При этом навторой вход элемента И 7 подаетсяимпульс с дифференцирующей цепочки 8.Этот импульс возникает в результатепереброса триггера 6 в состояниенуль импульсом с выхода компаратора 2, подаваемым на вход установкинуля триггера через преобраэоьатель 9. Если неравенство (2) не будет выполнено, то импульс на выходе компаратора 2 не появится, но триггер б все равно будет переброшен в состояние нуль стробимпульсом, который подается на компаратар 2 и через линию задержки 10 на вход установки нуля триггера б. Нелинейный...

Номер патента: 648991

Опубликовано: 25.02.1979

Автор: Зайдман

МПК: G06G 7/16

Метки: делитель

...масштабирующего блока 2 - отрицательным.Повторитель 3 напряжения сравнивает уровни выходных напряжений основного 1 и дополнительного 2 масштабируюших блоков, выделяет разностьэтих напряжений и суммирует выделенную разность напряжений с выходным напряжением дополнительного масштабиРующего блока 2.Таким образом, уровен яна элементе 5 нагрузки п648991равен выходному наИряжению основного масштабирующего блока 1.Динамический диапазон повторителя 3 напряжения может быть небольшим, что позволяет испольэовать операционные усилители в микросхемном исполнении в качестве повторителя напряжения 5 при значительных выходных напряжениях основного и дополнительного масштабйрующих блоков, например, от нескольких десятков до нескольких:сотен...

Номер патента: 648992

Опубликовано: 25.02.1979

Авторы: Белостоцкий, Выговская, Редько

МПК: G06G 7/18

Метки: дифференцирующее, частотно-импульсное

...схему сравнения напряжений, два нелинейн безынерционных звена типа огран чение, сумматор и два интеграто ра 1) .Однако это устройство дифференцирует сигнал в виде напряжения и не может дифференцировать сигнал в виде последовательности импульсов.Наиболее близким техническим реше нием к изобретению является устройство, которое содержит интегратор, выход которого подключен ко входу управляемого мультивибратора, и блок выделения разности частот 2).Это устройство отличается сложноНа вход 4 поступает последовательность импульсов с частотой следования Й В установившемся режиме при отсутствии изменения Й на другой вход триггера 1 поступает частота Й, генерируемая управляемым мультивибратором 3, В связи с тем, что в рабочем диапазоне...

Номер патента: 648993

Опубликовано: 25.02.1979

Авторы: Батищев, Волков

МПК: G06G 7/19

Метки: интервала, квадратичного, корреляции, оценки

...вычитания 5, блок б регулировки параметра, дисперсиометр 7,Функциональный преобразователь 8,блок деления 9, блок 10 регулировкикоэффициента, делитель напряжения 11, З 0Устройство работает следующим образом,При подаче на вход устройствацентркрованной реализации случайного процесса х(С) блок б регулировки параметра и блок 10 регулировкикоэффициента изменяют параметры линейного звена 1, регулируемого Фильтра 2 и функционального преобразователя 8 до обнуления сигналов на сво- щ)их входах, т,е, до тех пор, пока необеспечивается следующее условие:ю и хи 1 ХЯ .аха 1.я:о(11з,: Мс с х(7 хЬ.с)Ъ(т,д.М 7,1-б о,где к - коэффициент передачи регулируемого линейного звена 1;С - коэффициент передачи делителя напряжения 11 (как65 будет показано ниже С =...

Номер патента: 648994

Опубликовано: 25.02.1979

Авторы: Сафаров, Турбабин, Фрид

МПК: G06G 7/20

Метки: извлечения, квадратного, корня

...на триггере и трех ключах (21.Однако известное устройство имеет большую погрешность.Целью изобретения является повыше ние точности устройства.Это достигается тем, что устройство содержит сумматор и интегратор, вход которого соединен с выходом компаратора, а выход подключен к перво- З 03 ль Г. СорокинБабурка КорректоПодписнокомитета СССи открыская наб Со авите ед Н. Редактор Т. Клюкин силина аж 779рственногозобретенийЖРайш каз 559/46 ЦНИИПИ по 11 ЗОЗ 5 М( Де ПП Патент, г. Ужгород, ул. Проектная и ной сигнал лишь приблизительно равен ГХ с тем меньшей ошибкой, чем больше коэффициент усиления усили" теля (2), При изменении окружающих условий коэффициент усиления усилителя меняется, что влечет эа собой изменение погрешности устройства....

Номер патента: 648995

Опубликовано: 25.02.1979

Авторы: Борисюк, Глинкин, Фесенко

МПК: G06G 7/24

Метки: экспоненциальный

...связи,.выход операционного усилителя 2) .устройство имеет нефункционального пре648995 ЦНИИПИ Заказ 559 аж 779 Подписное ППП Патент, г.ужгород, ул.Проектн или ватель 8 напряжения в ток .и,;дифференциальный усилитель 9 тока,Экспоненциальный преобразовательработает следующим образом.Выходное напряжение с источника1 равно разности падений напряженийна первом и втором логарифмирующихциодах 2 и 3 вследствие того, чтопртенциал на входе операционного усилителя 4 практически равен О. Выходное напряжение П вы усилителя 4 пропорционально току, протекающему черезодиод 3. Напряжение Б , зависит позакону экспоненты от входного напряжения с коэффициентом пропорциональности, равным произведению сопротивления резистора 5 на величину...

Номер патента: 648996

Опубликовано: 25.02.1979

Авторы: Васильев, Левина

МПК: G06G 7/48

Метки: ветвей, графиков, моделирования, сетевых

...напряжения на Фоторезисторе 5 является величиной ЭДСмоделирующей вес ветви сетевого графа. Изменяя величину сопротивления фоторезистора с помощью проецируемого на него светового по- Ь тока, получают различные значения ЭДС . Для выделения пути на графемежду некоторыми двумя точками между ними включают источник тока. Согласно принципу минимума мощности, пог-щ лощаемой элементами электрической цепи, путь тока будет проходить через элементы, суммарное значение ЭДС. которых между выбранными точками минимально. Диоды остальных элементов будут закрыты обратным напряжением параллельна включенных их элементов, При пропускании тока через устройство величина ЭДС изменяется на величину падения напряжения на входном резисторе 4, фоторезисторе 5 и...

Номер патента: 648997

Опубликовано: 25.02.1979

Авторы: Бердников, Брусенцов, Конторович, Ляндрес

МПК: G06G 7/62

Метки: замираний, моделирования, радиоканале

...для моделирования замираний в ра. диоканале, содержащее генератор белого шума, сумматор, два интегратора, инвсртор и устройство возведения в куб.Однако это устройство имточность моделирования зами Это достигается тем, что устроиство дополнительно содержит квадратор и блок умножения, выход которого подключен к соответствующему входу сумматора, один из входов блока умноже. ния подсоединен к выходу первого интегратора, а другой - к выходу квадратора, вход которого соединен с выходом второго интегратора. пэвк Екр (рка сха).раметров р и р осуществляетпри суммировании весовых одных напряжений квадрато. а 3. Белый шум с выхода ся на первый вход сумматора торого соединены с выходами ртора 5, устройства возведе.648997 Устройсзво для...

Номер патента: 650082

Опубликовано: 28.02.1979

Авторы: Гусев, Самокиш, Шмойлов

МПК: G06G 7/25

Метки: вычислительное, логарифмическое

...точность, Лгг - номер интервала, куда попал входной сигнал х;, начиная от основного а", аВ, в котором Лг,=О, причем Лгг может пРинимать значениЯ О,+1, -1-2 и величина его определяется пороговой схемой 10,Сигнал хг с выхода элемента 5 логарифмируется в элементе б и суммируется в сумматоре 9 с выходным сигналом СУг управляемого делителя 8. Поскольку показатель степени иг в общем случае может быть дробной величиной: то коэффициенты передачи по входам сумматора 9 задаются таким образом, чтобы выходной сигнал г-го логарифмического,преобразователя 1 был равен Лг = ггг 10 хг+ фгСКг,Выходные сигналы Л, всех логарифмических преобразователей 1 суммируются вблоке 2 линейных преобразований,Полученная сумма10т(ггг 1 оКахг + 1 гСМг)1=1...

Номер патента: 650083

Опубликовано: 28.02.1979

Авторы: Аграновский, Папенков, Самусь

МПК: G06G 7/52

Метки: выбросов, дисперсии, длительностей, процессов, случайных

...= 101,По истечении У выбросов в сумматоре 9 образуется сумма длительностей выбросов, которая пропорциональна оценке математического Ожидания длительности выбро- сов- =ЖМ-.1:1Число У обрабатываемых выбросов задается устройством, состоящим из элемента И 6, делителя 20 частоты, триггера 19 и замыкающей кнопки 21 с самовозвратом. До начала измерений триггер 19 находится в нулевом состоянии. При этом на вторые входы элементов И 3, 6 и первый вход элемента 5 подается запрещающий (нулевой) потенциал.После нажатия кнопки 21 первый выходной импульс дифференцирующсй цепочки 15 очищает делитель 20 частоты и перебра 650083сывает триггер 19 в единичное положение, вследствие чего на входы элементов И 3, 5, 6 поступает разрешающий (единичный)...

Номер патента: 651357

Опубликовано: 05.03.1979

Авторы: Киклевич, Лысаковский, Поляков, Шкварченко

МПК: G06G 5/00

Метки: генератор, пневматический

...ния 5, выходной канал 14 которого сообща атмосферой,ЦНИИПИ Заказ 807/4 Тираж 779 Подписное илиал ПППУжгород, ул тиая, 4 В исходном состоянии расход воздуха на выходе 2 источника расхода 1 отсутствует, на выходе канала 10 задатчика 9 установлено опре. деленное давление задатчика Р, сопла б и 12 закрьфты. 3При включении источника расхода 1 наппается заполнение емкости 3 и положительной каме. ры 4 злемента сравненя 5. Наполнение происходит до тех пор, пока давление Рв емкости 3 и-вьходйе давление генератора не станет равнымО давлению Р, в отрицательной камере 13. После этого срабатывает элемент сравнения 5, а выход ной канал 10 задатчика 9 и управляющая камера1 клапана 7 через сонло 12 сообщаютСя с атмо сферой, Давление Р, уменьшается до...

Номер патента: 651358

Опубликовано: 05.03.1979

Авторы: Волкодаев, Кошель, Холин

МПК: G06G 7/122

Метки: графе, кратчайших, путей

...топологии исследуемого графа и подключенные к последовательно соединенным ис.точнику тока и индикатору тока, Блоки индикации соединены с соответствующими моделями ветвей, причем каждая модель ветви дополни- ф тельно содержит пороговый элемент, подклю чениый последовательно к переменному резис. жит две различные электрические соединенные согласно топологии3 6управления весом ветви, шифратор 4 и группыдатчиков 5 состоянияканалов ветви.В узловых точках первая цепь содержит ис.точник 6 напряжения и контакт 7.Вторая цепь содержит в каждой ветви контакт 8 порогового элемента 1 и блок индикации9, а в узловых точках - источник 10 тока ииндикатор тока 11.Устройство работает следующим образом,Датчики 5 вьщают на вход шифратора 4информациюо текущем...

Номер патента: 651359

Опубликовано: 05.03.1979

Авторы: Бабаян, Морозов

МПК: G06G 7/16

Метки: умножения

...напряжение на выходахмножительного элемента с управляемой крутизной и парафазными выходами изменяются приизменении напряжений на его входах. Вследствие 2 аэтого коллекторные токи выходных транзисто.ров, управляемые входи ьгми напряжениями,приобретают дополнительную нелинейность,дана схема устроиства,содержит множительный элемент мой крутизной и парафазными выхоонный усилитель 2, масштабныеСоставитель ехред О.Андрей Утехина Корректор Д Мельиичеик Тираж 779 ПадЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 3035, Москва, Ж, Раушскаи иабд. 4/5 пися каз 807/4 ал ППП "Патент", г, Ужгоро роектнаи, 4 3резисторы 3-5 и дополнительный операпноеыйусилитель 6,Выход операционного усилителя 2 являетсявыходом устройства.При...

Номер патента: 651360

Опубликовано: 05.03.1979

Авторы: Климов, Медяков

МПК: G06G 7/163

Метки: аналоговых, действия, механизма, отношение, передаточное, переменное, поступательного, сигналов, умножения

...со входом онь рационного усилителя, причем один вывод потен. циометра через третий масштабный резистор соединен с шиной нулевого потенциала.651360 гф М-ой.с Сон -г 6 в 1 п Ч 1 (М) ф ы исполнидействия, и, отсчит иг ЦНИИПН Заказ 80746Тираж 779 Подписное Филиал ППП "Патент",г.Ужгород, ул.Проектная, Схема устройства представлена на чертеже,Устройство содержит операционный усилитель 1, входные масштабные резисторы 2, - 2 п,потенциометр 3, движок которого механическисвязан с осью 4 нагрузки механизма поступатель 3ного действия, первый 5, второй 6 и третий 7масштабные резисторы.На входы усилителя подаются напряженияО, -Оп, на выходе усилителя имеется напряжениеОвых ефУстройство работает следующим образом.Резисторы 5-7 вместе с...

Номер патента: 651361

Опубликовано: 05.03.1979

Авторы: Сагайдачный, Халикеев

МПК: G06G 7/18

Метки: интегратор

...за счет возможности инте. непрерывных и импульсных сигналов я линейности выходного сигнала.13 б ставитель С.Беланхред О,Андрейко рректор д. Мельниченко едактор Л. Утехинавказ 807346 Тираж 779 П НИИПИ Государственного комитета СС по делам изооретений и открытий 3035, Москва, Ж - 35, Раушская иаб., д, писио Филиал ППП "патент", г, Ужгород, ул. Проектная, 4 Т 3 65Интегратор содержит основной 1 н дополни. тельный 2 повторители напряжения, напоимер, на полевых транзисторах, интегрирующий резистор 3 и накопительный конденсатор 4 (ВС-цепь), делитель напряжения на резисторах 5 и 6 и резистор цепи смещения 7.Интегрируемый непрерывный или импульсный сигнал поступает на вход повторителя 2 и заряжает через резистор 3 конденсатор 4, Напри. жение...

Номер патента: 651362

Опубликовано: 05.03.1979

Авторы: Бодров, Глинкин, Фесенко

МПК: G06G 7/20

Метки: извлечения, корня

...устройства, а выход первого интегратора соединен со входом второго.Структурная схема устройства изображена на чертеже.Устройство содержит интеграторы 1, 2, схему сравнения 3, триггер Шмитта 4, инвертор 5 и ключи би 7.Напряжение Оо с выхода триггера 4, соответ. ствующее условной "1", поступает на вход инте. гратора 1, На выходе интегратора 2 при этом формируется напряжение, изменяющееся по параболическому закону, На выходе инвертора 5Составитель Л. СннкпдиковаТехред О.Андрейко Корректор Д. Мельниченко Подлиснврственного комитета СССРбретений н открытийЖ, Раушская наб., д. 4/5 аказ В 07/46 Тираж 77 ЦНИИПИ Госу ао делам 113035, МоскваППП "Патент", г. Ужгород, ул. Проектная, 4 -3 65136 г гподдерживается напряжение, соответствующее...

Номер патента: 651363

Опубликовано: 05.03.1979

Авторы: Ильин, Попов

МПК: G06G 7/26

Метки: многих, переменных, функциональный

...группы, а выход интерполятора соединен с выходнойшиной функционального преобразователямногих переменных, о т л и ч а ю -щ и й с я тем, что, с целью повышения4 О точности функционального преобразования,в него дополнительно ввецена группа функциональных преобразователей одной леременной, вход каждого из которых соециненс входной шиной соответствующей переменной, а выхоц подключен ко вхоцу соответствующего аналого-цифрового преобразователя группы,Источники информации) принятые вовнимание при экспертизе501, Авторское свидетельство СССР378883) кп ( 06 Г 7/34) 197 12, Патент США Лц 3373273,кл, 235-197, 1968.3. Ильин В. А., Попов Ю, А,"О миними 55звции объема оборуцования функционапьых преобразоввтелей. "Проблемы создания...

Номер патента: 651364

Опубликовано: 05.03.1979

Авторы: Туманов, Чаплыгин

МПК: G06G 7/48

Метки: моделирования, насоса, подачи, регулируемой

...расходных характеристик насосов с ограничителем и делителями напряжения 1 1 .Такие устройства не позволяют с достаточной точностью моделировать расходные характеристики насоса регули-. руемой подачи, особенностью которого является наличие двух режимов работы: режима постоянного давленияР - Рппэхпри 0- ЯЯптих и режима постоянной подачиЧ= йптц при 04 Р 6 Ргде Р - давление на выходе из насосаЯ - подача насоса, расход жидкости.а н Кроме этого, указанные устройстве позволяют моделировать влияние Йтпак "тт - число оборотов вала насоса.Наиболее близким по техническойсущности к рассматриваемому являетсяустройство, содержащее регулирующийэлемент, подключенный к источнику напряжения 12 .Известное устройство также не обеспечивает достаточную...

Номер патента: 651365

Опубликовано: 05.03.1979

Авторы: Епифанцева, Жестков, Жуков, Кривуля, Энтин

МПК: G06G 7/48

Метки: модель, модулятора, частотно-импульсного

...может быть обеспечена лишь путем увеличения количества используемых в схеме элементов. Возможность изменения чув ствительности ко входному непрерывномусигналу также не предусмотрена. Устройства такого типа отличаются сложностью настройки, так как содержат. большое кодиеество энементов, в еестностн вводные Я.Известна модель фастотио-импульсного модулятора Я,содержащая блок выдеее ления моцуля, сбединеиньтй с блоками задания нелинейности типа зоны нечувствительности, реле, управляющий вход ко торого подключен к выходу блока выделения модуля, сумматорс двоцным ограничителем в цепи обратной связи, инвертор, выход которого соецинен со входом интегратора и с первым вхоцом суммато О ра, и источник смещения. Недостаток модели...

Номер патента: 651366

Опубликовано: 05.03.1979

Авторы: Бансевичюс, Скучас

МПК: G06G 7/48

Метки: колебательных, моделирования, нелинейных, систем

...к выходу блока усилителей, соединенному со вторым входомблока воспроизведения характеристикдинымической системы, входы блокаусилителей подключены к датчикам параметров, динамическая модель установлена на валу, на котором укреплен дополнительно введенный циск, сопряженныйс пьеэокерамическим стержнем.Изобретение поясняется чертежами,Яа фиг. 1 представлена блок-схема уст- ф25ройства; на фиг, 2 -,схема расположенияэлектродов пьезоэлектрического преобраэователя.Устройство состоит иэ динамическоймодели 1 с валом 2, на котором жест 30,"ко закреплен диск 3, датчиков параметров объекта 4 14, выходы которыхчерез блок усилителей 5 подключенык входам блока воспроизведения характе 33ристик динамической системы С, взаимносвязанного с блоком...

Номер патента: 651367

Опубликовано: 05.03.1979

Авторы: Змудиков, Костылев

МПК: G06G 7/48

Метки: детектора, моделирования

...1 с токозацающимрезистором 2, конденсатор 3 обратнойсвязи интегратора, замыкающий 4 и размыкающий 5 контакты реле, инвертор 6,инвертор 7, размыкающий 8 и замыкающий 9 контакты реле, блок управления 10,обмотка 11 реле и источник питания 12.На фиг. 2 и 3 представлены диаграм.мы работы устройства."Допустим,все контакты 4,5, 8 и 9 реле находятся в исходном положении(см. фиг. 1), конденсатор 3 разряжен, навходе устройства - нулевое напряжение,бпок управления 10 не запитываетобмот 30ку 11 реле,В этом Случае напряжения и иЦравны нулю.При поцаче на вхоц устройства постоянного положительного напряжения Ц35через замыкающий контакт 4 реле напряжение поступает на вхоц интегратора 1.Конценсатор 3 был разряжен, поэтомуна входе интегратора будет...

Номер патента: 651368

Опубликовано: 05.03.1979

Авторы: Аминов, Бакуменко, Дринь, Крыжановская, Кулик, Пухов

МПК: G06G 7/63

Метки: мощности, перетоков, системах, электрических

...2, блокзадания начальных параметров 3, ключи54,5, сумматоры б, блоки памяти 7,триггер 8, счетчик 9, сумматоры 10 иблоки памяти 11.Задача расчета перетоков мощностив установившемся режиме электрической системы при задании генераторных= и-нагрузочных узлов постоянством активных и реактивных мощностей сводится к решению системы алгебраическихуравнений вида 15ь мм м а а Р,и,+а,и,м м а а Рпи апип20м м а а а,о,-и,о,,ц"-гц,-ьц-" Ъц=тоянии, на его прямом выходе имеется высокий потенциал, который замыкает ключи 4, ключи 5 разомкнуты. В блоки 7 и 11 записаны нули. Сумматоры 10 и 7 по входам с ключами 4 производят суммирование сигналов с коэффициентом, равным единицеТаким образом, на первой итерации устройство решает систему (3). Напряжения...

Номер патента: 652567

Опубликовано: 15.03.1979

Автор: Долгов

МПК: G06F 17/15, G06G 7/19

Метки: коррелятор

...кового разряда первого сигнала, выход лей соединены соответственно с первым 8 числовых разрядов величины модуля и вторым входами элемента неравнознач- входного сигнала, выход 9 двоичного зна6525 ИИПИ з 3228/46 Тираж 779 Подпи ал ППП "Патент, г. Ужгород, ул, Проектная,3кового разряда задержанного входного сигнала, выход 10 числовых разрядов величины модуля задержанного второго сигнала, выход 11 элемента 3 неравнозначности, входы 12, 13 и 14 - соответственно для знакового и числовых разрядов сумматора 4, выход 15 коррелятора, Сумматор 4 имеет входы 13 числовых разрядов для одного слагаемого и анало- гичные входы 14 для второго слагаемого, Одно из слагаемых 1 Х И Ь 1) ) поступает с выхода 8, а другоеу(1 ьЬЩ- е выхода 9. Обоим...

Номер патента: 652572

Опубликовано: 15.03.1979

Автор: Булгаков

МПК: G06G 7/18

Метки: дифференцирующее

...двухпорогового.элемента 4 элемент 5 пропускает очередной импульс с выходагенератора 7 навход преобразователя 3, в результатесмещающее напряжение предварительного усилителя 1 получает единичное приращение, н рабочая точка усилителя 1скачком переходит в область между уровнями срабатывания элемента 3, оставаясь в пределах линейного участка амплйтудной характернстяки,При этом конденсатор 2 должен перезаряжаться на величину скачка напряжения. При отсутствии элементов 8, 911-13 перезаряд конденсатора 2 происходит только через резистор 10, если усилитель 7 имеет достаточно большойдинамический диапазон, а скорость изменения напряжения Ц при его скачке неслишком велика; при этом большой ток через резистор 10, необходимый для...

Номер патента: 652573

Опубликовано: 15.03.1979

Авторы: Корсунов, Корсунова, Смилянский

МПК: G06G 7/26

Метки: функциональный

...схемы и большое количество входящих в них сложных блоков.Предложенный функциональный преобразователь, с щлью упрощения его структуры, содержит фильтры и управляемые фаэочувстви тельные выпрямители, выход каждого иэ которых соединен со входом соответствующего фильтра, йервые выходы всех фильтров через соответствующие входные масштабные резисторы соединены со входом выходного усилителя, второй бретение относится к вычислитехнике и может быть применеалоговых и аналого-цифровых выльных машинах, в приборах. и устввх автоматики и измерительной Известны устройства дпядения функций, реализующиеноминальной аппроксимации,для получения степенных фуэуется соединение широтно модулятора с группой амплипяторов 1.Наиболее близким техническим...

Номер патента: 652574

Опубликовано: 15.03.1979

Авторы: Лягузин, Попова, Школьник

МПК: G06G 7/48

Метки: двойной, моделирования, модуляцией, непрерывных, радиосигналов, частотной

...с информационными входами генер-торов фпюкчуирующих 3гармонических колебаний, управляющиевходы которых подключены к выходу формирователя модупирующего сигнала, авыходы генераторов флюктуирующнх гармонических колебаний соединены соответственно со входами сумматора.На чертеже показана схема описываемого устройства.Оно содержит блок управления 1, источник питания 2, коммутатор 3, формиро- фватель модупирующего сигнала 4, генераторы фпюктуирующих гармонических копебаний 5, каждый генератор в виде поспедовательно включенных активного не линейного элемента (с ) напри- о11 ЯааЩмер эпектровакуумного прибора, и пассивного линейного элемента (,ф )1 ъ 2,)И 1например полосового фильтра; сумматор6 и частотный модулятор (,с попосовымусилителем)...

Номер патента: 652575

Опубликовано: 15.03.1979

Автор: Савин

МПК: G06G 7/60

Метки: моделирования, нейрона

...импульс, и обмотка 14 подмагничивает сердечник на шаг в положительную сторону.Длительность импульса одновибраторов 10 и 11 выбрана так, что сердечник 12 перемаг.-" -ничивается лишь частично. Каждое следующее совпадение возбуждающего и положительного подкрепляющего сигналов приводит к дальнейшему подмагничивацию сердечника 12 в положительную сторону.Таким образом, происходит выделениеи закрепление одного из нескольких наиболее существенных признаков опознаваемого объекта. При воздействии только на входе положительного подкрепления срабатывает пороговый элемент 6, и логическая единица поступает на второй вход логического элемента И 9. Так как на входе 1 сигнал отсутству. ет, с выхода инвертора 7 снимается единичный уровень напряжения,...

Номер патента: 652576

Опубликовано: 15.03.1979

Авторы: Удут, Яковенко

МПК: G06G 7/62

Метки: импульсного, моделирования, преобразователя, тиристорного, широтно

...содержит первыи инвертор 1 с диодным ограничением, сумматор 2 с ограничением входного сигнала, интегратор 3, выходной операционный усилитель с ограничением входного сигнала 4, второй инвертор 5 и разделительные диоды 6 - 9,Устройство работает следующим образом, Первый инвертор 1, сумматор 2, интегратор 3 образуют следящую систему, выходное напряжение которой 11 н следит за напряжением на входе сумматора 2, равным 1.Ь+ + 11 оо, Благодаря наличию у сумматора 2 и первого инвертора 1 положительной обратной связи через резистор, следящая система преобразуется в релейную.Пилообразное напрякение на выходе интегратора 3 имеет постоянную величину скачка, определяемую напрякения обратной связи 0 о Форма пилообразного напряжения благодаря...

Номер патента: 653618

Опубликовано: 25.03.1979

Автор: Гомаз

МПК: G06G 7/12

Метки: решающее

...3, то блок сравнения 6 открывает коммутатор 10, который пропускает на управляемый усилитель 8 разность Х - (Хг(, под действием которой изменяется коэффициент усиления усилителя 8. Коммутатор 9 в это время закрыт и не пропускает управляющий сигнал Х - Х на вход управляемого усилителя 7. Коэффициент усиления усилителя 7 при этом остается постоянным. Если выходное напряжение де 5 1 О 15 го 25 30 4 О 45 тектора 2 по абсолютной величине меньше выходного напряжения детектора 3, то блок сравнения 6 открывает коммутатор 9 и на вход управляемого усилителяпоступают сигнал (Х( - Х, под действием которого изменяется коэффициент усиления усилителя 7. Коммутатор 10 в это время закрыт и управляющий сигнал Х - (Х( не проходит на вход управляемого...

Номер патента: 653619

Опубликовано: 25.03.1979

Авторы: Афанасьев, Егиазаров, Субботин, Шамов

МПК: G06G 7/20

Метки: возведения, степень

...работает следующим образом Входная аналоговая величина поступает по входной шине 2 на вход первого порогового блока 1, пороги которого установлены так, что весь преобразуемый диапазон разбивается на необходимое число единичных (кратных, например, десяти) диапазонов. Шифратор диапазонов, входягцих в состав блока 1, управляет нормирующим блоком 3, который и устанавливает диапазон логарифмирования. Логарифм входной величины, полученный на выходе логарифматора 7, суммируется на сумматоре добавления порядка 8 с логарифмом порядка, полученным на выходе де лителя 4, причем суммирование происходит следующим образом; если входная аналоговая величина лежит в первом диапазоне логарифмирования (например, 0,05 - 05 В), то логарифм порядка не...
