G06G — Аналоговые вычислительные машины

Номер патента: 1119039

Опубликовано: 15.10.1984

Автор: Волгин

МПК: G06G 7/25

Метки: ограничитель

...1 м резисторам 5 и 6 включен резистор 2 нагрузки.Ограничитель работает следующим образом.Входной сигнал ч подается на делитель напряжения канала прямой передачи, состоящий из последовательно соединенных ограничивающего резистора 4 и резистора 2 нагрузки. Канал фиксации уровня ограничения со- держит источник 3 опорного напряжения, присоединенный к неинвертирующему входу операционного усилителя 1, делитель напряжения, присоединенный параллельно резистору 2 нагрузки и состоящий из последовательно соединенных масштабных резисторов 5 и 6, общий вывод которых присоединен к инвертирующему.входу операционного усилителя 1, и диод 7, включенный между выходом операционного усилителя 1 и общим выводом ограничивающего резистора 4 .и резистора 2...

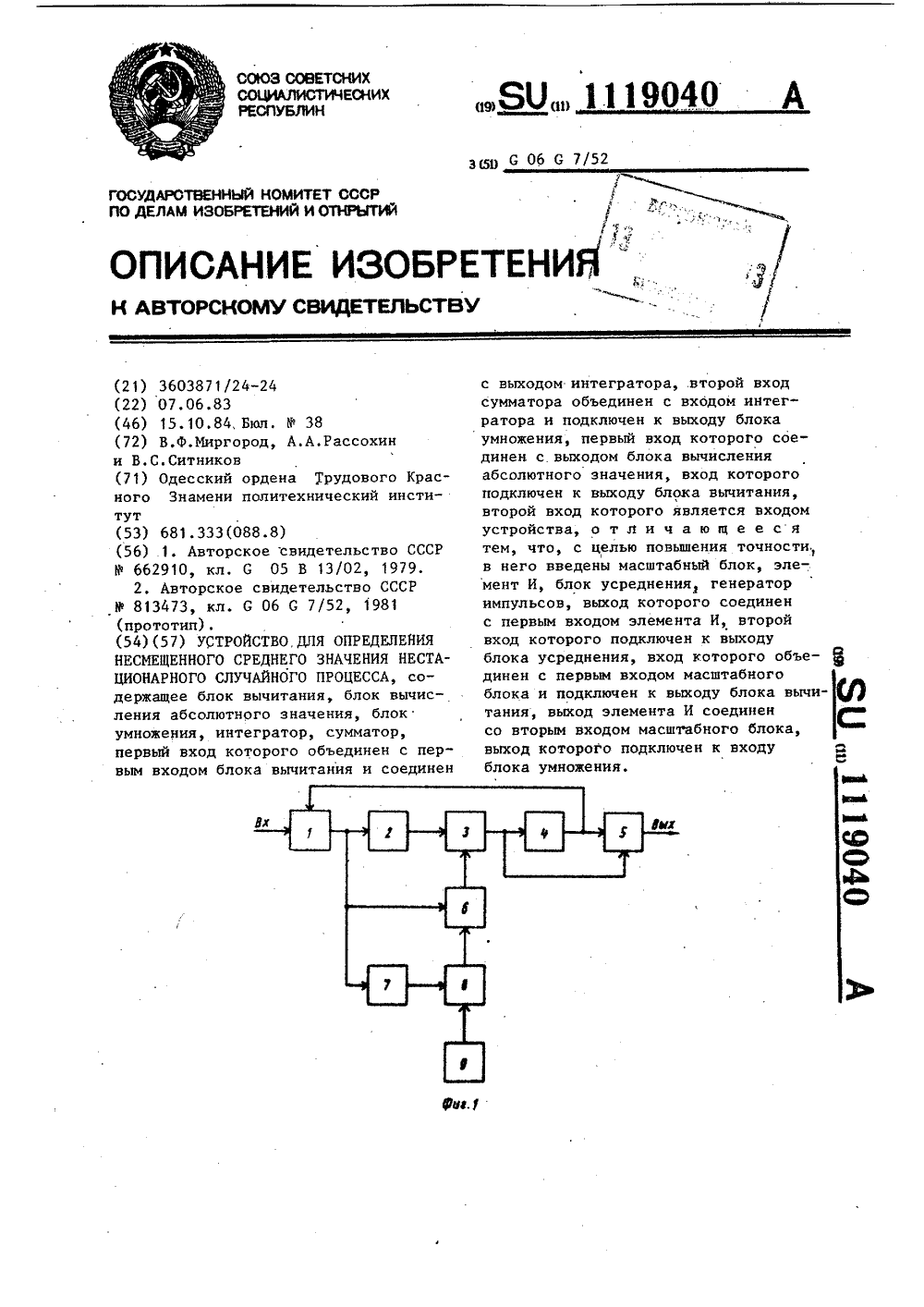

Номер патента: 1119040

Опубликовано: 15.10.1984

Авторы: Миргород, Рассохин, Ситников

МПК: G06G 7/52

Метки: значения, несмещенного, нестационарного, процесса, случайного, среднего

...1линейного блока 1 3.Однако известное устройство характеризуется невысокой точностью опрецеления среднего значения.Наиболее близким к предлагаемомуявляется устройство для определениясреднего значения нестационарногопроцесса, содержащее блок вычитания,первый вход которого является входомустройства, блок умножения, сумма 30тор, блок вычисления абсолютной величины и интегратор, при этом выходблока вычитания подключен к входу блока вычисления абсолютной величины ик первому входу блока умножения,второй вход которого соединен с вы- З 5ходом блока вычислЕния абсолютнойвеличины, выход блока умножения подключен к входу интегратора и к первому входу входу сумматора, второйвход которого соединен с вторым40входом блока вычитания и с...

Номер патента: 1120351

Опубликовано: 23.10.1984

Авторы: Климович, Мирский, Рахлин

МПК: G06G 7/52

Метки: мощности, сигналов, случайных, средней

...которого соединен с вторым выходом блока управления, третий выходкоторого подключен к управляющему входу аналого-цифрового преобразователя,выход которого соединен с входомблока усреднения, вход аналого-цифрового преобразователя подключенк выходу сумматора, вход которогосоединен с выходом блока токоэадающих резисторов, вход которого подключен к выходу блока ключей, первыйвход которого подключен к выходу блока компараторов, первый вход которогоявляется входом устройства, управляющий вход блока компараторов подключенк выходу блока опорных напряжений,введен блок формирования модуля сигнала, вход которого соединен с входоиустройства выход блока Формированиямодуля сигнала подключен к управляющему входу блока ключей.На чертеже...

Номер патента: 1120352

Опубликовано: 23.10.1984

Автор: Захаров

МПК: G06G 7/52

Метки: анализатор, процессов, случайных

...работает следующим образом.Реализация х анализируемого случайного процесса с плотностью распределения вероятностей % (и) посх тунает на второй вход сумматора 1. На первый вход сумматора 1 с выхода генератора 2 поступает вспомогатель" ный случайный сигнал с плотностью распределения вероятностей (о) в виде В-сплайна, .степень которого на единицу ниже степени и кусочно-полиномиальной функции, выбранной для аппроксимации плотности распределения вероятностей %Ь)Если, например, для аппроксимации выбрана кусочно-линейная функция(О-(и)/И/Ч, иЧ;Ч (и)= 0 МЧ 20 функция Яи) представляет собойВ-сплайн первой степени. Генератор 2в этом случае можно реализовать припомощи дополнительного сумматора,входы которого соединены с выходамидвух генераторов...

Номер патента: 1120355

Опубликовано: 23.10.1984

Авторы: Асланян, Багдасарьян, Козьмов, Оганесян, Трифонов

МПК: G06G 5/00

Метки: извлечения, квадратного, корня, пневматическое

...камерой и сиг роточнои казадающего эленого дросселя и мбранного повсопло которого ом второго да 10 ста чстяв к м каналом устроиства и 1 1203Изобретение относится к пневматической вычислительной технике, а именно к пневматическим устройствам для извлечения квадратного корня, предназначенным для реализации опе 5 рации е Р ,Р - входной и выходной сиг налы. орои дроссельные делинный задающий элемеовторитель со сдвипервым входом второгоделителя, выход трехлемента сравнениясоедвый дроссельный делимента, входом постояглухой камерой одномторителя со сдвигом,связано с вторым вход,дроссельного делител го соединен с выходнь 2На чертеже представлена принципиальная схема устройства.Устройство содержит трехмембранньй элемент 1 сравненя, первый 2 и...

Номер патента: 1120356

Опубликовано: 23.10.1984

Авторы: Булютин, Мартяшин, Цыпин, Чайковский

МПК: G06G 7/12

Метки: масштабный, усилитель

...его применения весьмаограничена.Наиболее близким по техническойсущности к предлагаемому являетсямасштабный усилитель, содержащий основной и дополнительный операционныеусилители, первый и второй масштабирующие резисторы, причем выход основного операционного усилителя, являющийся выходом масштабного усилителя, через первый масштабирующийрезистор подключен к своему инвертирующему входу, первому выводу второгомасштабирующего резистора и неинвертирующему входу дополнительного операционного усилителя, а неинвертирующий вход основного операционногоусилителя соединен с шиной нулевого потенциала 2,Однако известный усилитель имеетнедостаточновысокую точность приработе с большими коэффициентами передачи,Целью. изобретения явлется повышение...

Номер патента: 1120357

Опубликовано: 23.10.1984

Автор: Герасимов

МПК: G06G 7/12

Метки: сопротивлением, управляемым, элемент

...масштабный резисторс вторым выводом второго ключа 21,Недостатком известного устройства является малая точность при изменении среднего значения сопротивления по линейному закону. Цель изобретения - повышение точности при изменении среднего значения сопротивления по линейному закону.Поставленная цель достигается тем 50 что в элемент с управляемым сопротивлением, содержащий веерный масштабный резистор, первый вывод которого является первой сигнальной шиной элемента, второй вывод первого масштабного резистора подключен к первому выводу второго масштабного резистора, третий масштабный резистор, первый вывод которого соединен с первой обкладкой сглаживающего конденсатора и первым выводом четвертого масштабноо резистора, втсрси вывод которого...

Номер патента: 1120358

Опубликовано: 23.10.1984

Авторы: Владимиров, Кизилов

МПК: G06G 7/16

Метки: вычислительное

...и соединен с входом фазоинвертора, выход которого подключен к второму входу переключателя, выход которого соединен с вторым входом сумматора, генератор тактовых импуль-Ы сов, выход которого подключен к управляющему входу переключателя, блок усреднения, выход которого является 58 2выходом устройства введены блок ум ножения на знак и дополнительные фазоинвертор и переключатель,. причем первый вход дополнительного перекл:ачателя является входом сигнала-делителя устройства и соединец с вхоцом дополнительного Фазоицвертора, выход которого подключен к второму входу дополо 1 ительного переключателя, выход кото" рого подключен к третьему входу сумматора., выход квацратора соединен с первым входом блока умножения на знак, второй вход...

Номер патента: 1120359

Опубликовано: 23.10.1984

Авторы: Маурер, Цытович

МПК: G06G 7/161

Метки: множительное

...входу элемента И.На фиг 1 изображена функциональная схема предложенного множительного устройства, на фиг, 2 и 3 - врсменные диаграммы сигналов,Устройство содержит сумматср ,интегратор 2, релейный элемент 3амплитуцный модулятор ч, дополнительный сумматор 5, элемент НЕ б,первый, второй и тэетий пгоапооцианально-дифг 11 ее)епциру 1 ощеЕе бЕОЕеи 7 - 9первый и Второй депителиО и 11 час -таты, первый и второй вьпрямитеЕИ12 и 13, ключ 1 е, элемент И 15, входы б и ",7 первого и Второго сие калав самножеетел ей и вьпеод 1 8,1Устройство раба". ает следующимобразом,Суюеатор 1, интегратор 2 и релейный элемент 3 Образуют автоколебательный каскад с частотно-ширатно -импульсной мгдуляцией.Релейньей элемент 3 имеет неинвертиру:ощую петлю...

Номер патента: 1120360

Опубликовано: 23.10.1984

Автор: Шаповальянц

МПК: G06G 7/184

Метки: дифференцирующее

...производной.Цель изобретения - повышение точности дифференцирования глакого входного сигнала, на,который наложена помеха, имеющая скачки крутизны.5Поставленная цель достигается тем, что дифференцирующее устройство, содержащее дифференцирующий конденсатор, одна обкладка которого соединена с входом устройства, а другая - с пер 10 вым выводом разрядного резистора, содержит также дифференцирующий элемент и формирователь прямоугольных импульсов, причем вход устройства через дифференцирующий элемент соединен с45 входом формирователя прямоугольных импульсов, выход которого соединен с вторым выводом разрядного резистора, а вгпходом устройства являетсяобпЕий вывод дифференцируюп 1 его конденсатора и разрядного резистора.На чертеже...

Номер патента: 1120361

Опубликовано: 23.10.1984

Автор: Бирюков

МПК: G06G 7/18

Метки: дифференцирующее

...влияния не.идецтичцости характеристик и дрейфаБулл операеиоцнепх усилителей.Цель достигается тем, что дифференВирующее устройство, соцержащее пер гый и второй запоминающие элементы выполненные каждый на операционном усилителе между инвертирующим входом и выходом которого вкпюченыцнтегрируюпеий конденсатор и цепь из последовательно соединенцьх первого масштабирующего резистора и первого ключа, а с. общим выводом первого ключа и перногб масптабируощего резистора соединен первый гывод второго масштабируЕощего резистора, Вторые выводы Вторьех масштабирующих резисторов обоих залоВ 11 аюпеех элемен-ов соединены с входом устройства, первый блок вычитацил соответствующие входы которого соединены с Выходами операционных усилителей...

Номер патента: 1120362

Опубликовано: 23.10.1984

Авторы: Герасимов, Кац, Морозова, Родионов, Угрюмов

МПК: G06G 7/20

Метки: возведения, время-импульсное, дробную, степень

...тем, что времяимпульсное устройство для возведения в дробную степень, содержащее сглаживающий фильтр, выход которого является выходом устройства, первый импульсно-управляемый резис" тор, выполненный в виде последовательно соединенных первого масштабного резистора и первого ключа, второй масштабный резистор источник спорного напряжения, импульсный делитель напряжения, выполненный в виде последовательно соединенных второго ключа и третьего и четвертого масштабных резисторов общий вывод которых через сглаживающий конденсатор подключен к шине нулевого потенциала, и преобразователь напряжения в длительность импульсов, вход которого соединен с выходом источника входного сигнала, а прямой выход подключен к управляю щим входам первого и...

Номер патента: 1120363

Опубликовано: 23.10.1984

Авторы: Галкин, Орехов, Подборонов, Стерлин

МПК: G06G 7/26

Метки: генератор, функциональный

...преобразователя, а каждым .-м (2 ЙЫп+1) сигнальным входом - к (х)-му выходупервой декодирующей резисторной матрицы,На чертеже изображена блок-схема35предлагаемого функционального генератора. сигнала инициации и соединен с вхадам управления записью третьего регистра 11, подключенного информационным входам к шине 12 ввода кода длительности участка, а выходом - к входу управляемого генератора 13 импульсов. Целитель 14 частоты соединенвыходом с входом реверсивного счетчика 8, а входом - с выходом генератора 13 и управляющим входам третье-го коммутатора 15, выход которого является выходом функционального генератара. Сигнальные входы коммутато-ра 15 подключены к выходам второйдекодирующей резисторцай матрицы 16,. соединенной первым и...

Номер патента: 1120364

Опубликовано: 23.10.1984

Авторы: Вакула, Подборонов, Рода, Стерлин

МПК: G06G 7/26

Метки: генератор, функциональный

...а выход 2 О первого коммутатора подключен к сигнальному входу экспоненциальногоинтерполятора, выход которого являегся выходом Функционального генератора. 25Кроме того, экспонецциальцый интерполятор содержит выходной повторитель, накопительный конденсатор, токозадающий резистор и ключ, сигнальный и управляющий входы которого являются входами экспоненциального интерполятора, а выход ключа через токозадающий резистор соединен с входом выходного повторителя и первой обкладкой накопительного кон 35 денсатора, подключенного второй обкладкой к шине общего потенциала функционального генератора.На чертеже изображена блок-схема40 предлагаемого функционального генератора.Устройство содержит первый и второй регистры 1 и 2, подключенные...

Номер патента: 1120365

Опубликовано: 23.10.1984

Авторы: Булгаков, Циделко

МПК: G06G 7/26

Метки: функциональный, частотный

...работы ФЧП.ФЧП фиг. 1) содержит интегратор 1, выход которого соединен с входом компаратора 2, выход которого является выходом устройства, первый вход интегратора 1 подключен к выходу ключа 3, вход которого соединен с выходом суммирующего масштабного усителя 4. Первый установочный входриггера 5 соединен с выходом компаратора 2. Выходы триггера 5 подключены соответственно к управляющему входу ключа 3 и управляющим входам ключей. 6 и 7 первого блока 8 преобразования напряжения в частоту. В первом блоке 8 выход интегратора 9 соединен с первым входом компаратора 10 и выходом ключа , вход которого соединен с входом интегратора 9 и выходом ключа 6. Выход компаратора 10 подключен к управляющим входам ключей 11 и 12 второго блока 13...

Номер патента: 1120366

Опубликовано: 23.10.1984

Авторы: Азаров, Андриевский, Гармаш, Торчун

МПК: G06G 7/46

Метки: модели, резистивный, сеточной, узел

...первого эталонного резистора и к затвору и истоку полевого транзистора, сток которого соединен с выходом источника постоянногонапряжения и с первым выводом второго эталонного резистора, второй вы 35вод которого подключен к второмувходу дифференциального усилителяи первому выводу третьего эталонного резистора, второй вывод которогосоединен с вторым выводом первогоэталонного резистора и шиной нулевого потенциала,Кроме того, блок формирования от.носительной длительности импульсасодержит генератор запускающих импульсов, триггер и генератор опорной частоты, выход которого цодключен к первому установочному входу , триггера, выход которого является первым выходом блока, второй выход ,которого соединен с выходом генератора запускающих...

Номер патента: 1120367

Опубликовано: 23.10.1984

Авторы: Ицкович, Козловский, Парижский, Рыбалко, Хиценко, Шполянский, Штеренберг

МПК: G06G 7/52

Метки: вычисления, моментов, нормированных, процессов, случайных, статистических

...является входоманализируемого процесса устройства,содержит дополнительно блок переключения постсяннсй воемени интегрирования, при этом выхсц коммутатора подключен к первому входу бло -ка переключения постоянной времени интегрирования, второй вход которого соединен с выходом блокаусреднения, вход интегратора подключен к выходу блока переключенияпостоянной времени интегрирования,третий вход которого соединен свходом опорного напряжения,Кроме того, блок переключенияпостоянной времени интегрированиясодержит (- 1) ключей, (2 1 - 1)токсзадающих резисторов и (1; - 1)элементов сравнения, при этомрезисторов соединены псслсдсватель -но, ( 1 - 1) из которых псцключеныпараллельно ( 1 - 1) ключам, управляющие входы которых соединены соответственно...

Номер патента: 1120368

Опубликовано: 23.10.1984

Авторы: Бороденко, Краснобаев, Назаренко, Степанов

МПК: G06G 7/52

Метки: вероятности, отказов, системы, технической, функционирования

...которых являются входом задат. чика гарантированной вероятности, а выходы - с входами соответствующих аналого-цифровых преобразователей группы, выходы которых соединены с входами соответствующих дешифраторов группы, выходы которых являются выходами задатчика гарантированной вероятности.Для технической системы с известной длительностью эксплуатации Т и интенсивностью отказовопределяется значение Т и отображается гарантированная вероятность обеспечения работоспособного состояния при наличии в ЗИПе одного, двух, , и блоков за время эксплуатации, равное Т (ш задатчиков гарантированной вероятности и блок отображения) .На фиг, 1 приведена структурнаясхема устройства; на фиг, 2 - схемазадатчика гарантированной вероятности,Устройство...

Номер патента: 1120369

Опубликовано: 23.10.1984

Авторы: Бельмас, Бондаренко

МПК: G06G 7/62

Метки: индуктивности, моделирования

...выходом устройства 121.Недостаток известного устройства 50 состоит в том, что напряжение на его входе зависит от скорости перестройки (если в качестве нагрузки использован резистор с управляемой проводимостью и сопротивление гирации 55 равно Я), Это следует из вида внешнего описания схемы устройства в частотной области(на нагрузке),входной ток. Тогда относительно входных зажимовН,(Я) = З(Я)или во временной области цй 1= - =ф -мЙЮ 3(О . 3 и) т.е, имеется составляющая напряжения от скорости изменения парамет 3 (ц31 Целью изобретения является повышение точности работы устройствапутем обеспечения возможности моделирования безынерционной индуктивности,Поставленная цель достигаетсятем, что в устройстве для моделирования индуктивности,...

Номер патента: 1120370

Опубликовано: 23.10.1984

Авторы: Каштанов, Лобанов, Налобин, Решетников, Сабко

МПК: G06G 7/62

Метки: моделирования, тиристора

...напряжения 11 д отрицателен на выходе блока9 сравнения, а значит не входе элемента И 10 - логический0 , поэтому на выходе элемента И 10 - логический 0 независима ат наличияуправляющих импульсов на втором вхо-, де элемента И 10. Если аналог анод- ного тока О(а) неположителен, что имеет место на непровадящем интервале тиристора, то на выходе блока.15 сравнения, а значит, и на Н-входе триггера 16 - логическая "1", и тиристор оказывается в состоянии Ъ". В такам случае на обоих входах элемента ИЛИ 12 имеют место логические "0", и ключ 7 разомкнут. На входе инвертора 13 - логический 0", а на ега выходе - логическаяи ключ ч замкнут. При соответствующем подборе резисторов 2, 5, б и 8 этот режим соответствует закрытому состоянию тиристора. Если...

Номер патента: 1120371

Опубликовано: 23.10.1984

Авторы: Бельке, Купцов, Родин

МПК: G06G 7/64

Метки: внутреннего, двигателя, моделирования, сгорания

...блока 10 нелинейности, перВый Вход которого соединен с вьгходом интегратора 7, первым Входом соег 1 иценцого с выходом блока 3. Выход интегратора 8 через сумматор о соединен с вторым Входом интегратора 5, в обратную связь которого Вкл 1 очена диодно-резисторцаяцепочка, вход которой соединен с выходом датчика 1. Устройство содержит также резисторы 11, диоды12, операционные усилители 13 и конденсатор 14.Устройство работает следующим об разом.Основное уравнение, на решении которого основана работа устройства, имеет видгде 1 - момент инерции, приведенный к валу двигателя,д - угловая скорость валадвигателя,М (ю, я) - крутяший момент двигателя, зависящий от угловой скорости валадвигателя и количестватоплива;М - внешний момент, приложенный...

Номер патента: 1120372

Опубликовано: 23.10.1984

Авторы: Бунков, Васильев, Добровольский, Соловей

МПК: G06G 7/70

Метки: анализатор, качеств, мореходных, судна

...мореходных качеств судна может быть проведен только по полученной определенным образом совокупности усредненных случайных величин (например, дифферент, крец ипотеря скорости хода при движениисудна на волнении), Кроме того, упего низкая точность.Наиболее блйзким по техническойсущности к изобретению является анализатор мореходных качеств судна, садержящи; три идентичных канала дифферецта, крена и скорости, каждый из каторых состоит из блока сравнения иблока масштабирования, выходы блоков масштабирования всех каналов подключены к входам сумматора, крометого, устройство содержит также усреднитель, блок индикации, блок задания начальных условий, датчикидифферента, крена и скорости судна,задатчики дифферента, крена и скорос.ти судна и в...

Номер патента: 1121680

Опубликовано: 30.10.1984

Авторы: Бережнов, Евтихиев, Преображенский, Экономов, Эльяшев

МПК: G06G 7/195

Метки: акустическое, информации, корреляционной

...соответственно, причем второй электроакусти ческий преобразователь расположен на одном,из торцов эвукопровода, при этом ось второго порядка звукопровода ори:ентирована параллельно напряженности магнитного поля 21, Устройство ис пользует эффект нелинейноговзаимодействия двух объемных акустических волн, вызывающий колебания намагни 680 1ченности на суммарной частоте, регистрируемые.при помощи катушки индуктивности.Недостатком известного устройства является низкая помехозащищенность от электромагнитных помех, обусловленная наличием катушки индуктивности и низким фактором качества, не превышающим - 50 дБм.Целью изобретения является повышение помехозащищенности.Поставленная цель достигается тем, что в устройство, содержащее звуко- провод,...

Номер патента: 1121681

Опубликовано: 30.10.1984

Авторы: Белюнов, Лукьянова, Овчинников, Пупков

МПК: G06G 7/48

Метки: динамических, моделирования, полунатурного, систем

...аппаратуры, кинематически связанной с динамическим стендом., и решающий блок, первый выход которого подключен к .входу аналогового генератора шума, авторой выход является выходом реаль" ного модуля, введены генератор пробньм воздействий, блок оперативной памяти, блок памяти, блок управления системы, арифметическое уст ройство и группа реальных модулей по числу моделируемых подсистем реальной аппаратуры, а каждый реальный модуль содержит первый и второй аналого-цифровые преобразователи, 10 входы которых соединены соответственно с выходом аналогового генератора шума и выходом исследуемойреальной аппаратуры, а выходы подключены к соответствующим входам 15 решающего блока, выход каждого реального модуля подключен к соответствующим...

Номер патента: 1121682

Опубликовано: 30.10.1984

Авторы: Березин, Кузьменко, Медведев, Щербаков

МПК: G06G 7/48

Метки: моделирования, радиоканала, связи, системе, ультракоротковолнового

...радиоканала, содержащийгенератор моделирующего сигнала игенератор случайных некоррелирован3 1121ных импульсов, причем первая группавыходов генератора случайных некоррелированных сигналов имитатора загрузки радиоканала соединена соответственно с входами запуска генераторов полезных сигналов группы, авторая группа выходов генератора случайных некоррелированных импульсовимитатора загрузки радиоканала подключена соответственно к входам запус 0ка приемопередающих радиостанций,информационные входы генераторов полезных сигналов группы и входы пере-,датчиков приемопередающих радиостанций группы соединены соответственнос выходами генератора модулирующегосигнала имитатора загрузки радиоканала, выходы генераторов полезныхсигналов группы через...

Номер патента: 1121683

Опубликовано: 30.10.1984

Автор: Бельке

МПК: G06G 7/64

Метки: газотурбинного, двигателя, моделирования

...с управляющим входом третьего коммутатора, выход третьего элемента НЕ соединен с управляющими входами второго и шестого коммутаторов, вход второй схемы срав- ф нения подключен к выходу интегратора и первому входу первого сумматора,. а выход второй схемы сравнения соединен с управляющим входом первого коммутатора, выход датчика топливного крана соединен также с входом первого элемента НЕ,второй вывод кнопки выключения батарей подключен к входу второго элемента НЕ,.а выход инерционного звена соединен с входом третьей схемы сравнения.На фцг, 1 представлена функциональ. ная схема устройства; на фиг. 2 и 3 функциональные зависимости, воспроизводимые соответственно первым и вторым блоками нелинейности.Устройство для моделирования...

Номер патента: 1122641

Опубликовано: 07.11.1984

Авторы: Липейка, Малинаускас

МПК: G06G 7/52

Метки: изменения, процесса, свойств, случайного

...входу регистратора, выход которого является выходом устройства, введен авто- коррелятор, вход которого является 55 инФормационным входом устройства, ,выходы автокоррелятора соответственноподключены к входам сумматора. Достоверность определения изменения свойств случайного процесса повышается потому, что в устройстве учтены корреляционные связи между значением отсчета исследуемого процесса в данный момент времени и значениями его предыдущих отсчетов. Это позволяет, в частности, определять изменения свойств авторегрессионных случайных процессов любого порядка, а не только первого порядка, как в известном Я, или второго, как в известном 11 .На чертеже приведена блок-схема предлагаемого устройства.Устройство содержит автакоррелятор 1...

Номер патента: 1123035

Опубликовано: 07.11.1984

Авторы: Кошель, Кривенко

МПК: G06G 7/122

Метки: графе, имеющем, кратчайших, независимых, параллельных, поиска, путей, участков

...первого нормально разомкнутого контакта соответствующего реле Основной граф-цепи и порогового элемента, выполненного в виде реле, к начальному и конечному узлам первой дополнительной граф-цепи подключены последовательно соединенные источник тока и индикатор тока, введены (Й -1) дополнительных граф-цепей, идентичных первой дополнительной граф-цепи, (Я -1) индикаторов тока и ( Ц -1) источников тока, в кажДую ветвь основной граФ-цепи последовательно с токозадающим перемен" ным резистъром подключены последовательно соединенные Й нормально замкнутых контактов реле соответствуютих ветвей дополнительных грай-цепей,1123035 а Ус тройство р або тае т следующим образом. в каждой ветви которых параллельнопервому нормально разомкнутому...

Номер патента: 1123036

Опубликовано: 07.11.1984

Автор: Бурдуков

МПК: G06G 7/161

Метки: перемножающее, четырехквадрантное

...второму входам выходного фильтра 2 .Недостатком известного устройства является сравнительно малая точность работы вследствие изменения величйнывходного сопротивления для сигналасомножителя периодически с частотойисточника напряжения прямоугольнойформы.Цель изобретения - повышение точности работы,Цель достигается тем, что в четырехквадрантное перемножающее устройство, содержащее первый и второй клю.чи, выполненные соответственно напервом и втором транзисторах р-п-р ип-р-и тийа, базы которых подключенык первому выводу первого масштабногорезистора, второй вывод которого соединен с первым выходом формирователя треугольного напряжения, первыйвывод первого масштабного резисторасоединен с первым выводом второгомасштабного резистора, второй...

Номер патента: 1123037

Опубликовано: 07.11.1984

Автор: Ибрагимов

МПК: G06G 7/22

Метки: тригонометрический, функциональный

...деления, выход которогоявляется выходом преобразователя,второй выход коммутатора соединен свходом второго выпрямителя, содержит блок выбораучастка аппроксимации, сумматор и переключатель, при этом выходы первого и второго выпрямнтелей соединены с соответствующими входами блока выбора участка аппроксимации и с информационными входами сумматора, выходы блока выбора участка аппроксимации соединены с соответствующими входами изменения весовых коэффициентов сумматора, выход сумматора и выход второго выпрямителя через переключатель соединены с вторым входом блока деления.Блок выбора участка аппроксимации содержит группу делителей напряжения и группу компараторов по числу участков аппроксимации, при этом первые входы компараторов объединены и...
