G06G — Аналоговые вычислительные машины

Номер патента: 987633

Опубликовано: 07.01.1983

Авторы: Анисимов, Смолов

МПК: G06G 7/22

Метки: многофункциональный, тригонометрический

...тактовых интервачоя., первый выход которого соединен с обнуляюшим входомсчетчика, а второй выход - с входбм блока управления ключами, первыи, 5 второй и третий выход которого соединены с унравля-,опш;и входами одноименных клгочей, при этом третий выход являющий.я широтно - импульсным выходом преобразователя, соединен с четвертым входом блока выработки тактовых интервалов. На фиг. 1 представлсна схема преобраэовател; на фиг, 2выполнение отдельныхблоков,3511 рссбразователь содержит регистр 1 задания аргумента, цифроуправляемую проводи:мость 1 ЦУП) , масштабирующий резистор 3,клю пи 4 и 5, источники б и 7 опорного напряжения, цифроуправлнемую проводймость11 УП) Я, ключ 9, операционный усилитель 10,интегрирующий конденсатор 11,...

Номер патента: 987634

Опубликовано: 07.01.1983

Автор: Полосин

МПК: G06G 7/30

Метки: интерполятор

...интегратора 7 и с вторым информационным входом ( - 1)-го усилителя 5,Управляющие входы всех усилителей 5 подключены к шине 8 ввода тактовых импульсови к входу элемента 9 задержки, выход которого соединен с управляющими входами регистров 1 и 11, Выходной суммирующий интегратор 6 подключен выходом к вторым входамсоответственно к второму информационномувходу и выходу и-го усилителя 5, третьим входом - к выходу (и - 1)-го усилителя 5, а четвертым входом к выходу (и - 1).го интеграто.ра 7 и к второму информационному входу(и - 1)-го усилителя 5.Интерполятор работает следующим образом,Каждый такт начинается подачей на шину 8стробирующего импульса, по заднему фронтукоторого элемент 9 задержки формирует управляющий импульс, Этот импульс...

Номер патента: 987635

Опубликовано: 07.01.1983

Авторы: Гришков, Дорух, Маргелов

МПК: G06G 7/36

Метки: вычисления, квадратного, корней, приведенного, уравнения

...первого сумматора.На чертеже изображена функциональнаясхема предлагаемого устройства,Устройство содержит первый и второй согласующие усилители 1 и 2, первый, второй итретий квадраторы 3, 4и 5, первый и второй сумматоры 6 и 7, первый 8 и второй 9входы устройства и его выход 10,Устройство работает следующим образом.Причем р=2(А+ В) р=2 АВ Р) (3) С учетом преобразований ЗО ВНИИПИ Заказ 1030638 Тираж 704 Подписное Филиал ППП "Патент", г, Ужтород, ул. Проектная, 4 3 987635На первый 8 и второй 9 входы подаютсясигналы А и В, пропорциональные коэффици.ентам приведенного квадратного уравнениях +рх+р =0 (1) Сигналы через первый и второй согласующие усилители 1 и 2 поступают на дервый и второй квадраторы 3 и 4 и на сумматор 6, на третий вход...

Номер патента: 987636

Опубликовано: 07.01.1983

Авторы: Косорукова, Трель

МПК: G06G 7/48

Метки: моделирования, силы, трения

...стабилитроны 4, резисторы5 и операционные усилители 6,Число студеней ограничения в блоке 1 зави.сит от принятой точности аппроксимации характеристики трения. На чертеже в качестве примера цепи ограничения представлены выполнен Оными на резисторах со стабилитронами, что неисключает применения цепей ограничения на ре.зисторах с диодами с дополнительными опорными напряжениями.Устройство работает следующим образом. 15Напряжение со входа уст 13 ойства, пропорциональное скорости относительного скольжения элементов моделируемой пары трения,непосредственно поступает на третий вход сум- .матора 3, одновременно входное напряжение 20после усиления и соответствующего ограничения в блоке 1 с выхода его поступает навторой вход сумматора 3 и на вход...

Номер патента: 987637

Опубликовано: 07.01.1983

Авторы: Потапкин, Раков

МПК: G06G 7/52

Метки: амплитуд, вероятностей, импульсных, распределений, сигналов

...молнии, поступает на первый вход, устройства и подается одновременно на информационный вход второго пикового детектора 3 и на один из входов первого одновибратора 1. Когда величина этого сигнала превышает выбранный заранее пороговый уровень, на выходе первого одновибратора 1 появляется прямоугольный импульс, длительность которого определяет радиус действия устройства. Например,длительность этого импульса 30 с соответствует радиусу действия 10 км. Передним фронтом импульса с выхода первого одновибратора 1 запускается блок 2 задержки, в качестве которого может быть использован одновибратор. На выходе блока 2 задержки появляется пря моугольный импульс, длительность которого устанавливается равной длительности первого компонента...

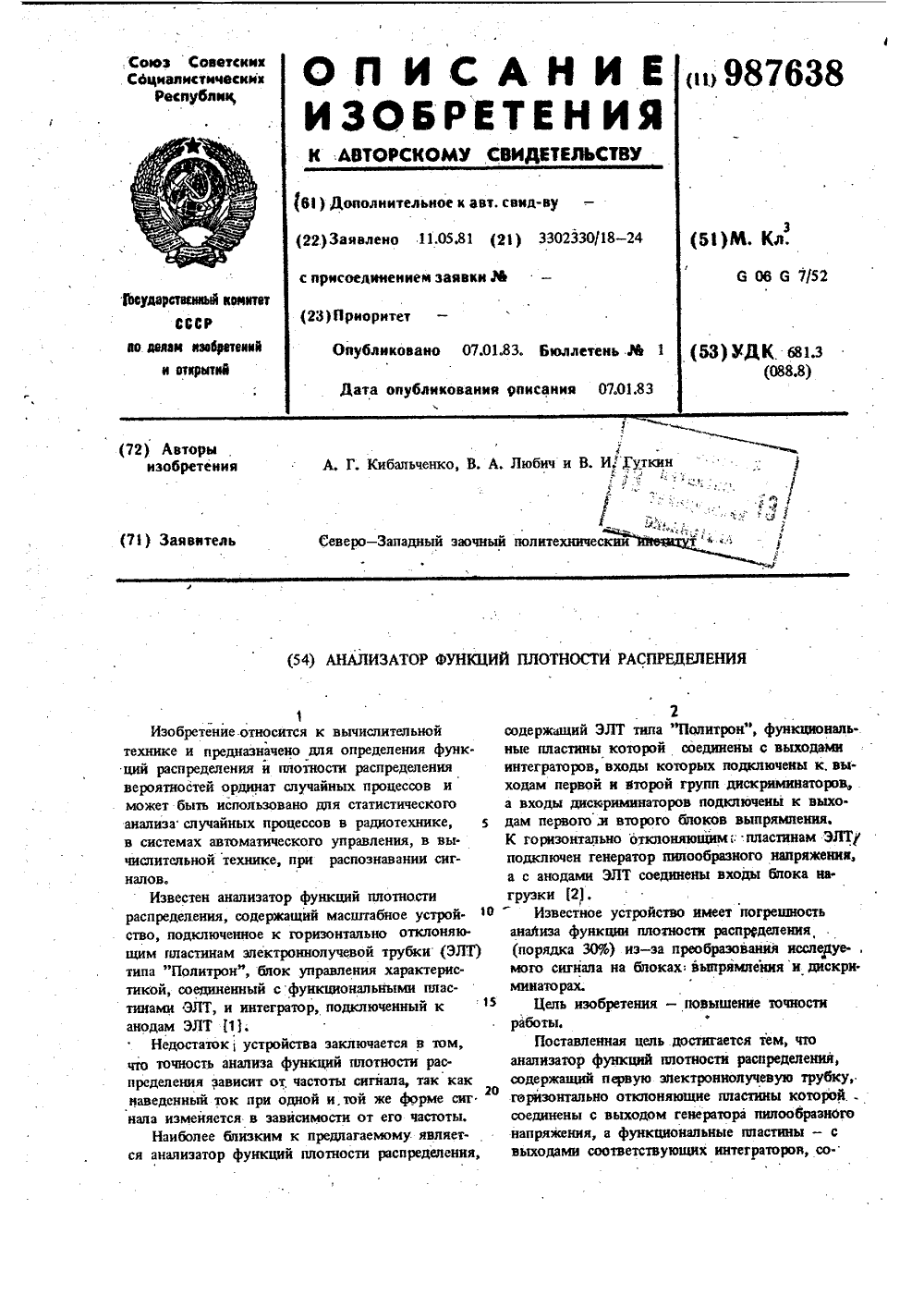

Номер патента: 987638

Опубликовано: 07.01.1983

Авторы: Гуткин, Кибальченко, Любич

МПК: G06G 7/52

Метки: анализатор, плотности, распределения, функций

...которого соединен с первым входомкоммутатора 5, второй вход которого подключен к выходу дифференциального усилителя 9,входы которого соединены с коллекторамиЭЛТ 6.Блок 8 синхронизации состоит из генератора4510 импульсов, соединенного с входом коммутатора 7 и,через линию 11 задержки - с первымвходом коммутатора 5,Устройство работает следующим образом.Исследуемый сигнал Х (т) подается на горизонтально отклоняющие пластины ЭЛТ б,50при этом электронный луч отклоняется в горизонтальной плоскости пропорционально мгновенному значению сигнала Х (т). В каждыймомент времени электронный луч находится вобласти одной из пар функциональных пластинполитрона. Если с помощью коммутатора 7задавать.в каждом такте коммутации потенциальный рельеф на...

Номер патента: 987639

Опубликовано: 07.01.1983

Автор: Котенко

МПК: G06G 7/60

Метки: моделирования, рефлекса, условного

...график зависнмости напряжения на выходе ячейки памяти и выходе порогового элемента от времени;на фиг, 3 - схема обрззовзния условного реф-лекса второго порядка,(С - цепочка), пороговый элемент 4 (триггер ОШмитта), ключ 5, элемент ИЛИ 6, БС и УСвходы безусловного и условного сигналов соотвественно. Р - выход снгнзла реакции.Моделирование безусловного рефлексаосуществляется следующим образом. При поступленни сигнала только на вход БС на выходеэлемента ИЛИ 6 появляется сигнал реакции.Моделирование условного рефлекса.Прн заданном числе последовательных совпадений снгнзлов на входах БС и УС напряжение",10на конденсаторе ячейки 3 памяти достигаетверхнего уровня срабатывания порогового элемента 4 (фиг. 2), которая открывает электронный...

Номер патента: 987640

Опубликовано: 07.01.1983

Авторы: Салов, Федоров

МПК: G06G 7/68

Метки: моделирования, невесомого, сложно-напряженного, стержня

...М иУ имеет трансформатор 2, три одинаковыхконденсатора переменной емкости 3 - 5, связан.иые со статорной обмоткой трансформатора 1и управляемые ограничители 7 и 8 напряжения,входы управления которых через резисторы9 - 12 соединены с первым и третьим четырех;полюсниками. Коммутация элементов четырехполюсника обеспечивает распределение напряжений и токов на полюсах в соответствии сзависимостями для изгибающих моментов иугловых скоростей на концах стержня.Третий четырехполюсник, включающий конденсатор переменной емкости 6 и вторую регулируемую квадратурную обмотку трансфор.матора 1, является эквивалентом й и х.При работе модели в пределах упругой, стадии, управление ограничителями 7 и 8 напряжения не оказывает влияния на распределение...

Номер патента: 989561

Опубликовано: 15.01.1983

Авторы: Агрест, Дибер, Желателев, Зыкин, Плотникова, Тверитин

МПК: G06G 7/186

Метки: интегратор, периодических, сигналов

...опера- стоянному току. Эта связь ослабляетционный усилитель, инвертирующей вход постоянную составляющую.которого является входом, а выход- Для переменной составляющей вывыходом интегратора, подключенным ходного сигнала эта обратная связьчерез последовательно соединенные ин- .ослабляется подключением шунтирующевертирующий усилитель, ограничивающий го конденсатора, Появление переменрезистор и шунтирующий конденсатор к ной составляющей напряжения на коншине нулевого потенциала, введены по- денсаторе ч приводит к искажению инвторитель напряжения и трансформатор тегрирования.ф зовторичная обмотка которого включена При увеличении емкости конденсамежду общим выводом ограничивающего тора 1 погрешности интегрированиярезистора и шунтирующего...

Номер патента: 989562

Опубликовано: 15.01.1983

Автор: Иванютин

МПК: G06G 7/20

Метки: квадратичный

...функции преобразования в результате изменения входного50 сопротивления преобразователя пропорционально изменению сопротивления исток- сток и коэффициента управления полевого транзистора 1 при изменении температуры, Коррекция частотной характеристики55 преобразователя достигается уменьшением с ростом частоты сигнала сопротивления корректирующего конденсатора 6, которое приводит к увеличению тока в пепи исток 2 фсток,. фильтр 4 низких частот, имеющий для устранения шунтирования полевого транзистора входное сопротивление в 10 и более рвз превышающее сопротивление цепи исток-сток, обеспечивает усреднение напряжения, пропорционального квадрату тока, и подавление напряжения, пропорционального входному сигналу.Принцип работы квадратичного...

Номер патента: 989563

Опубликовано: 15.01.1983

Авторы: Вульчин, Гаврилюк, Галецкая, Сергийчук

МПК: G06G 7/26

Метки: воспроизведения, функций

...седержит группу из ( о +1)=х масштабных резисторов и аналого-цифровой преобразователь, соединенный входом с выходом суммирующего усилителя, а выходами - с цифровым выходом устройства и с установочными входами первой группы разрядов регист ра, подключенного входом управления сдвигом к шине тактовых импульсов, причем выход каждого нечетного цифро-аналогового преобразователя через соответствующий масштабный резистор соединен с неинвертируюшим входом суммирувлцего усилителя, подключенного инвертирующим входом через соответствующие масштабные резисторы к выходам четных цифроаналоговых преобразователей.На чертеже изображена блок-схема предлагаемого устройства.Устройство содержит суммирующий усилитель 1, подключенный выходом к аналоговому...

Номер патента: 989564

Опубликовано: 15.01.1983

Авторы: Косорукова, Трель

МПК: G06G 7/48

Метки: моделирования, силы, трения

...пары трения, поступает через инвертор 1на первый вход сумматора 4 с ограничением, задаваемым блоком 5 ограничения,первый и второй входы которого подипочены к источникам 12 и 9 разнополярных напряжений, пропорциональных экстр мальному значению силы трения в зонеграничного трения, на четвертый и пятыйвходы сумматора 4 через блоки 2 и 3задания зоны нечувствительности с опорными напряжениями от источников 11 и8 раэнополярных напряжений, пропорциональными скорости конца эоны граничного трения, одновременно входное напряже. 64 4ние через блоки 6 и 7 задания зоны нечувствительности с опорными напряжениями от источников 13 и 10 разнополярных напряжений, пропорциональными минимальному значению силы трения в зоне до начала граничного...

Номер патента: 991439

Опубликовано: 23.01.1983

Автор: Стрельцов

МПК: G06G 1/08

Метки: вычислительное

...20 рарте; 443 северной широты и 84 ф 151 восточной долготы 2 августа. Разность принятого местного времени и москов" ского времени равна +4 ч. Работа с устройством начинается с вычисления 25 постоянных величин для нужного пункта наблюдения.При этом определяются1Поправка на долготу пункта на блюдения во время восхода и захода5 р Солнца - ПД по формуле: ПД РДч+Рв, где РДч - разность долгот среднего меридиана часового пояса Москвы и пункта наблюдения, в часовой мере. Определяется по шкале 44 относитель 55 но шкалы 43. В точке, обозначающей долготу 84 ф 15 ф на шкале 43 со шкалы 44 снимаем отсчет значения РДч, который равен "минус",3 ч 37,мин.РВ - разность принятого местного времени и московского времеНи, известная местным жителям, равна...

Номер патента: 991440

Опубликовано: 23.01.1983

Авторы: Бабаханов, Ибрагимов, Топельберг

МПК: G06G 7/16

Метки: временных, вычисления, интервалов, отношения

...1 проходят через элемент И 2 в течение меньшеговременного интервала Т на счетчик 3,содержимое которого линейно увеличивается по мере его заполнения и вмомент времени, соответствующий оконцанию указанного интервала, становится равным й = Т 1 ГО, где 1 о - частотаимпульсов генератора 1. Это значениекода в дальнейшем сохраняется неизменным в счетчике 3 в течение всеговремени измерения,ФПри совпадающих временных интервалах формирователь 10 в момент времени, соответствующий началу меНьшего временного интервала Т 1, формирует короткий импульс, который проходитчерез открытый элемент И 11 (элементИ 11 открыт, так как на его входе,связанном со второй входной шинойустройства, в данный момент времени -разрешающий потенциал высокого уровня)...

Номер патента: 991441

Опубликовано: 23.01.1983

Авторы: Глазунова, Карш, Киселев, Шестаков

МПК: G06G 7/16

Метки: вычислительное

...от нескольких электрических . сигналов, изменяоцихся в дискретные моменты времени, или сигналов, постоянных на некотором промежутке временно Известно множительно-делительное устройство, содержащее два канала, каждый из которых выполнен в виде последовательно соединенных интегратора, сравнивающего устройства и импульсного делителя напряжения, причем вход интегратора каждого канала соединен с входом импульсного делителя напряжения другого канала, и подклю- го чен к источнику тактовых импульсов. Выход делителя напряжения одного канала соединен с входом интегратора другого канала, а входы сравниваоцих . устройств обоих каналов объединены и подключены к источнику опорного напряжения 1 1.Однако это устройство не дает возможности получения...

Номер патента: 991442

Опубликовано: 23.01.1983

Авторы: Могилевский, Славный, Ташчян, Трифонова

МПК: G06G 7/18

Метки: интеграторов, нелинейности

...класса. Этому же способствуети возможность поверки делителя самимповеряемым прибором. 5При К=2 соотношениевид формула изобретения ИИПИ Заказ 136/68 Тираж 704 Подписное филиал ППП "Патент", г. Ужгород, ул, Проектная, 4 Для повышения точности коэффициент деления делителя, образованного резисторами 3 и ч, может быть измерен самим поверяемым интегратором 5. Для этого10 интегратором 5 измеряют отдельно падейие напряжений на резисторе 3 (пере ключатели 6 и 7 при этом устанавливают в верхнее по схеме положение) и на резисторе 4 (переключатели 6 и 715 устанавливают е нижнее по схеме положение), С наибольшей точностью предложенный способ реализуется, если номинальный коэффициент деления делителя. образованного резисторами 3 и 4, равен двум,...

Номер патента: 991443

Опубликовано: 23.01.1983

Автор: Талашов

МПК: G06G 7/18

Метки: данных, интегратор, хроматографических

...9 связан по информационным шинам с первым входом цифрового филера 10, Управляющий вход переключателя 9 соединен с первым управляю- щим входом узла 3 и по сигналу логического нуля или единицы пОдключает со ответственно выход переключателя 9 к первому или второму входам. Цифровой фильтр 10 по второму входу соединен с, выходом блока элемента И 12 и реали 43 6зован на +1 ф каскадной цифровой линиизадержки на сйвиговом регистре и выполняющий синхронно с преобразователем 1 преобразование кода числа напервом входе в код числа на выходепо формуле ЗСКт:4 ХЛК-)т +ЬфЮК-Мт+ где- частота среза,- минимальная частота спектраСполезного сигнала;- верхняя частота спектра сигГнала помехи.Блок 11 памяти своим информационным входом соединен с входными шинами...

Номер патента: 991444

Опубликовано: 23.01.1983

Авторы: Андронатий, Корсунов, Корсунова, Костин

МПК: G06G 7/26

Метки: воспроизведения, функций

...10 и 16 соединены с соответствующими группами выходов блока 5 памяти. Устройство работает следующим образом,Входной сигнал Х преобразуется вналого-цифровым преобразователем 4 в некоторое числов соответствии с которым блоком 5 памяти производится выбор значения аргумента х в 1-ом узле аппроксимацИи, значения длительности 1-го участка аппроксимации А значения функции Г(х) в -ом узле аппроксимации и ее максимального приращения ьГ на -ом участке аппроксимации (ЬГ; = Д Д х ) и значения тангенса Д угла: наклона на 1-ом участке аппроксимации, Выбранные значения х., Кх Г(х,:), ьГ и по соответствующим выходам блока 5 передаются на цифровые входы цифро-аналоговых преобразователей 2, 1 О, 7, 1 б и цифро-аналогового множительного5 991444 6 блока 6....

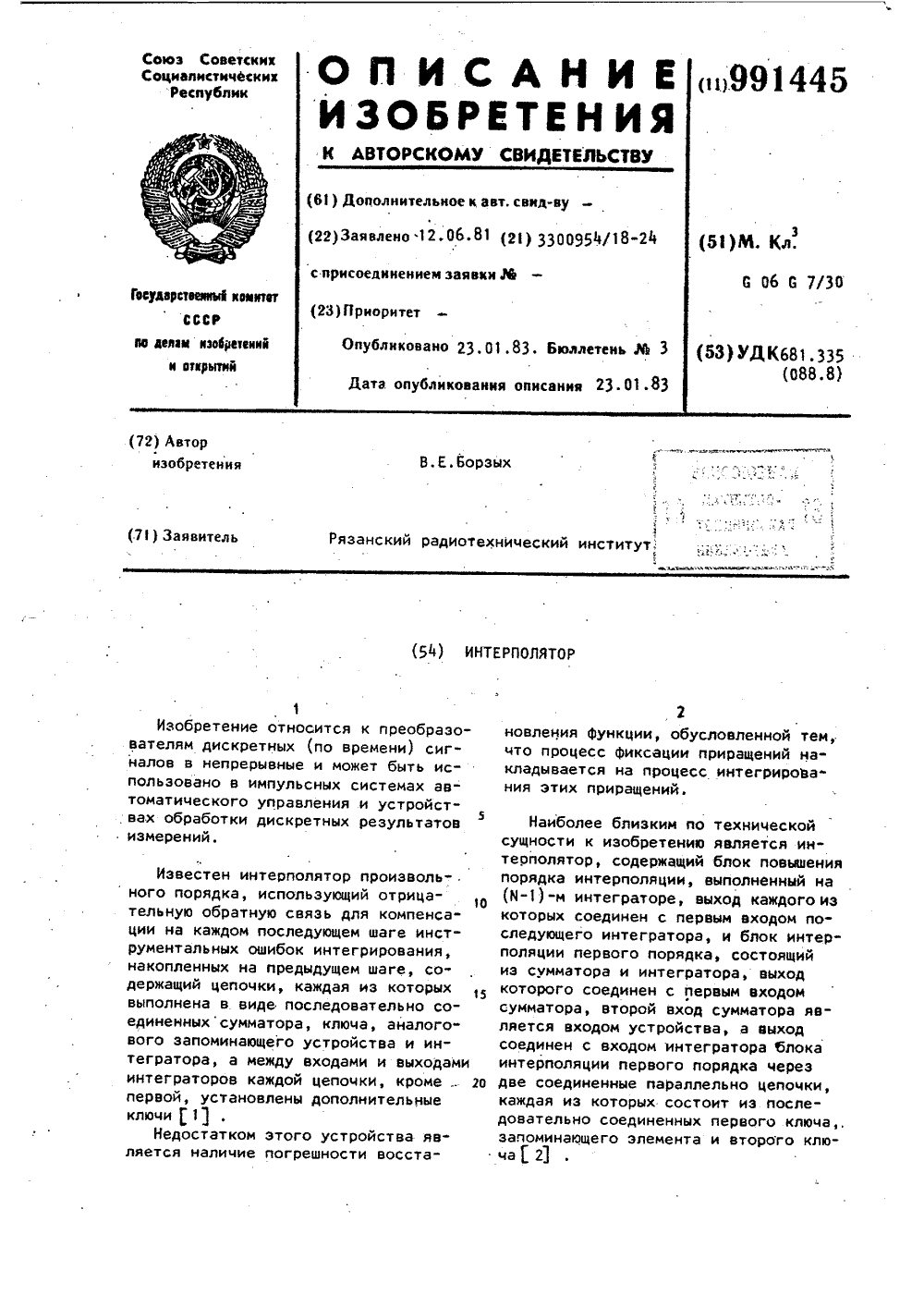

Номер патента: 991445

Опубликовано: 23.01.1983

Автор: Борзых

МПК: G06G 7/30

Метки: интерполятор

...на одиночный импульс.В исходном состоянии выходные напряжения запоминающих элементов 6 и 7 и интеграторов 8 и 9 равны нулю, При поступлении в момент времени входного импульса с амплитудой 0(1 л) (фиг.2 а) ключи 2 и 5 открываются, а на выходе сумматора 1 появляется импульс прямоугольной формы (фиг,2 б). На отрезке с,(, й производится запоминание амплитуды этого импульса в элементе 6 (Фиг.2 в). Сигналы на выходах интеграторов 8 и 9 не изменяются (Фиг.2 д и е) потому, что через открытый ключ 5 на входы интеграторов45 6Выходное напряжение сумматора на отрезке 1 1+, С 1 подается через откры.тый ключ 3 на вход запоминающего эле.мента 7, на выходе которого в момент времени 1 Фиксируется напряжение, равное нулю.В момент времени с ключи 3...

Номер патента: 991447

Опубликовано: 23.01.1983

Авторы: Кошевая, Мацевитый, Цаканян

МПК: G06G 7/48

Метки: граничных, задания, условий

...реализуемого кодоуправляемым сеточным элементом.Бель изобретения - повышение быстр действия решения задачи.Цель достигается тем, что в устройство, содержащее кодоуправляемый источник.напряжения, пять ключей и кодо- управляемый резистор, введены сумма тор, операционный усилитель и три регистра, группы входов которых являются соответственно первой, второй и треВ И Заказ 136/ 704 Подписи о филиал ПП г. Ужгоро Патент",ул. Прое 4 5 9914 управляемого источника 2 напряжения непосредственно поступают на кодоуправляемый резистор 11.Таким образом, предлагаемое устройство является универсальным, приспособ ленным как для моделирования граничных условий, так и реализации правых частей уравнений теплопроводности. Оно облегчает процесс...

Номер патента: 991448

Опубликовано: 23.01.1983

Авторы: Волосевич, Попов, Прохоров, Рощин

МПК: G06G 7/57

Метки: бассейна, водосбора, моделирования, площади, стока, участка

...1 чтельное напряжение, поэтому ключи34,1- 34 проводят, Так как выходыключей 34,1 в 34 соединены через диоды 34 - 37 с шинами стока узла 3 момделирования стока, то вход узла 3.моделирования стока практически закороцен и на входе узла 4 трансфор,мации эффективных осадков нет напряжения, моделирующего сток от осадков.В исходном состоянии на инвертируемый вход схем 21-23 сравнения узла 2 моделирования потерь подаетсяположительное напряжение, поэтомуна выходе делителей напряжения 24-26существует отрицательное напряжениеи транзисторы 17-19 заперты. В этомслучае к конденсатору 13 подключенвыход прецизионной цепочки 9 и отключены от конденсатора прецизионные цепочки 10-12,В исходном состоянии"на инвертируемый вход схем 64-66 сравненияузла 4...

Номер патента: 991449

Опубликовано: 23.01.1983

Автор: Сытенко

МПК: G06G 7/60

Метки: моделирования, нейрона

...образом. На входы блоков 2 моделированиясинапсов поступают входные сигналы иинвертированные (тормозные синаисы)или неинвертированные (возбуждающие .синапсы) в буферных каскадах 3 проходят через резисторные элементы 6 иэлементы задержки 7 в аддитивные сумматоры 8, где происходит их сложениепо амплитуде и знаку, и суммарный сигнал через элементы 9 задержки, проходитв следующий аддитывный сумматор 8, аУстройство для моделирования нейрона производит анализ и запоминание пространственной составляющей пространств венно-времениых образов посредством пространственного суммирования входных сигналов с различным изменяемым весом в результате использования управляемых резисторных элементов 6, и ана 55 5 (91, из последнего адцитивного сумматора...

Номер патента: 993276

Опубликовано: 30.01.1983

Авторы: Рязанов, Следков

МПК: G06G 1/12

Метки: прибор, расчета, цепей, электрических

...оси3 при движении ползуна по основанию.На оси 3 установлены линейки 4 и 5,которые могут фиксироваться в любомположении одна относительно другой.С линейкой 4 жестко связан сектор 6с угловой шкалой, разделенной на градусы от 0 до 180, по которой устанавливается угол между линейками 4 и 5. 40На конце основания установлены дведругие линейки с воэможностью вращения вокруг общей оси , центр которой расположен на линии сЬ. На линей.ках 8 и 9 имеются бегунки 10 и 11 свизирами. Основание и все линейкиимеют одинаковые шкалы. Так как измерительные приборы на СВЧ обычно градуируются в децибелах, то для больше.го упрощения работы с прибором эти 5 Ошкалы нужно сделать логарифмическими,Длина шкал и их масштаб определяютсянеобходимой точностью...

Номер патента: 993277

Опубликовано: 30.01.1983

Автор: Волков

МПК: G06G 7/14

Метки: вектора, двух, модуля, процессов, рассогласования

...выполнено с достаточной степенью зточности.На фиг, 1 приведена структурнаясхема одного из возможных вариантовустройства для измерения модуля вектора рассогласования двух процессов;на фиг. 2 - график, отображающий из"менение вектора рассогласования дляполовины квадранта,Устройство для измерения модулявектора рассогласования двух процессов содержит первые две входные шины1, соединенные с входами первого дифФеренциального усилителя 2, вторыедве входные шины 3, соединенные с входами второго дифференциального усилителя 1, третий дифференциальный усилитель 5, а также сумматор 6, выходкоторого соединен с выходной шиной 7.Кроме того, устройство содержит первый, второй и третий выпрямители 8- 10,каждый из которых включен между однимиз...

Номер патента: 993278

Опубликовано: 30.01.1983

Авторы: Барков, Бачерова, Нечаев

МПК: G06G 7/16

Метки: множительно-делительное

...к второму входу цифроаналогового преобразователя, выход первого.компаратора подключен к четвертомувходу блока управления, второй выходблока управления подключен к входусчетчика, а блок управления содержиттрехвходовый элемент И, сдвиговый регистр, и элементов И, инвертор, входинвертора и информационный вход сдвигового регистра объединены и являютсяпервым входом блока управления, первый вход трехвходового элемента И является вторым входом блока управления,второй вход трехвходового элемента И 1 зявляется третьим входом блока управленияпервые входы и элементов Ообъединены и являются четвертым входом блока управления, вторые входы иэлементов И подключены к и-разряднымвыходам сдвигового регистра, (и+1)-йвыход которого подключен...

Номер патента: 993279

Опубликовано: 30.01.1983

Авторы: Гусак, Миргород, Морозов, Ситников

МПК: G06G 7/18

Метки: дифференцирования, изменяющихся, медленно, сигналов

...8 при помощи преобразователя 9 преобразуется в аналоговый сигнал О (фиг, 20), поступающий на вход управления коэффициентом передачи интегратора 3.Так как скважность импульсов на выходе релейного элемента 2 пропорциональна средней скорости изменения сигнала интегратора 3, то изменение скважности пропорционально отклонению средней скорости изменения выходного сигнала интегратора 3 от производной входного полезного:сигнала, т. е.ошибке дифференцирования. В зависимости от величины этой ошибки, определяемой за время измерения, изменяется сигнал на выходе преобразователя 9, а следовательно, и коэффициент передачи интегратора 3 так, чтобы уменьшить ошибку дифференцирования. Пусть, например, полезный сигнал на некотором участке...

Номер патента: 993280

Опубликовано: 30.01.1983

Автор: Бессонов

МПК: G06G 7/19

Метки: корреляционное

...и являются входом 1 цустройства, выход первого корреляторанепосредственно, а второго и третьегочерез первый и второй диоды соответственно подключены к входам сумматора,выход которого через третий диод соединен с входом усилителя-ограничителя, иключ, входы ключа соединены соответственно с вторым выходом первого коррелятора, и с выходом усилителя-ограни.чителя, выход ключа является выходом 2 Оустройства,На фиг. 1 прерставлена структурнаясхема корреляционного устройства; нафиг. 2 - графики формирования корреляционной функции, 25Корреляционное устройство состоитиз корреляторов 1-3, генератора 4 опорных сигналов, сумматора 5, диодов6-8, усилителя-ограничителя 9 и ключа 10.30Устройство работает следующим образомбиНа вход коррелятора 1-3...

Номер патента: 993281

Опубликовано: 30.01.1983

Авторы: Блохин, Першенков, Шахов, Шевченко, Шляндин, Юрманов

МПК: G06G 7/20

Метки: квадратор

...с выходом стабилизированного ис.точника 16 питания, Коллектор третьего 8 квадрирующего транзистора подключен к входу интегратора 17, а коллектор четвертого транзистора 9 соединен с общей шиной устройства,Квадратор работает следующим образом,Работа квадратора основана на методе кусочно-линейной аппроксимации.Точность квадратирования данного устройства не зависит от количестваучастков аппроксимации. Это достигается путем квадратичного выпрямлениясуммы входного и вспомогательногосигналов треугольной формы. Квадратор имеет всего два участка аппроксимации (фиг. 2)0 при ОЧх 0,51 Н2 Щ 1 при 0,5(Ух 1,5 уФормула изобретения9932где Чх - входное напряжение квадратора; к - коэффициент пропорциональности; 3 н - ток через третий квадрирующий...

Номер патента: 993282

Опубликовано: 30.01.1983

Автор: Грейз

МПК: G06G 7/22

Метки: вектора, ветра, координат, осредненного, полярных

...связаны с входами шифратора 47. Схема 21 срав" нения выдает сигнал в момент равенства чиселв счетчиках 18 и 19 фазы, этот сигнал поступает на сто-повый вход стартстопного генератора Перед началом. работы подается команда Начальная Установкафф (ши" ны этой команды не показаны), По этой команде обнуляются все Счетчихй устройства (включая и делители, если они выполнены в виде счетчиков), кроме вычитающих счетчиков 1 б и 17 и счетчиков 18 и 19 Фазы. В счетчик 16 устанавливается код вЫ 90 ,в счетчик 17 - код сов Оф, в счетчик 18 - код 90 , а в счетчик 19 - код 0 , Триггеры 27 - 29 устанавливаются в нулевое состояние, Снятием команды Начальная установкафф запускается генератор 9. С этого момента свыхода фазометра 2 поступают кодыфазовых...

Номер патента: 993283

Опубликовано: 30.01.1983

Автор: Волгин

МПК: G06G 7/25

Метки: зоны, моделирования, нечувствительности

...7Амплитудный селектор 2 являетсяаналоговым логическимаэлементом, выполияницнм операцию выбора большегоу = шах (хт,х) или меньшего у == в 1 п (х,х) из двух сигналов х25 нхпри хъха х при х 7 хУ или у=И 2х при хях 1 х при хекУстройство работает следующим .образом.На первый вход амплитудного селектора 2 подается входное переменное напряжение У(е), к его второмувходу подключен запоминающий конденсатор б. К выходу амплитудногоселектора 2 подключен делитель 3напряжения, выход которого (точкасоединения резисторов 4 и.5) присоединен к второму входу амплитудногоселектора 2,На фиг,2 представлен график выходного напряжения у) амплитудного селектора 2 при воздействиисинусоидального напряжения П= Ро на конденсаторе для случая,когда амплитудный...
