G06G — Аналоговые вычислительные машины

Номер патента: 879604

Опубликовано: 07.11.1981

Авторы: Ефимов, Нарымский

МПК: G06G 7/26

Метки: воспроизведения, нечетных, функций

...чертеже представлена принципи альная схема устройства для воспроиэведенж нечетных функций.Устройство содержит выпрямитель 1, сумматор 2, полевой транзистор 3, УПТ, состоящий из резистора 4 и операционного усилителя 5. Транзистор 3 стоком соединен со входом УПТ, а истоком через выпрямитель- с сумматором 2, ко второму входу которогоподключена шина опорного напряжения. Выход сумматора соединен с затвором полевого транзистора.Устройство работает следующим образом.Для транэисторй 3 вольт-амперная характеристика описывается выражением=чо"си - О+ 6 озиси 4 Оси0 си 4где 1 - ток стока,бо - проводимость открытого канала;Ои- напряжение затвор-исток;0 - напряжение сток-истокОо - напряжение отсечки.Выпрямитель имеет следующую передаточную...

Номер патента: 879605

Опубликовано: 07.11.1981

Авторы: Ананьин, Романенко, Стерхов

МПК: G06G 7/26

Метки: функциональный

...связанные 40с низкоомными областями 8 полупроводникового слоя противоположного типапроводимости 3, первый, второй, третий и четвертый входные контакты 9,10, 11 и 12, диэлектрический слой 13, 45разделяющий полупроводниковый слой 3и функционально распределенные резистивные слои 4, 5, высокоомную область 14 полупроводникового слоя 3,Функциональный преобразователь 50работает следующим образом,На контакт 6 низкоомной контактной области 8 полупроводникового слояподают постоянное по величине опорноенапряжение. Выходом преобразователя 55является контакт 7 низкоомой контактной области 8 полупроводниковогослоя 3, потенциал которого, например, тождественно равен нулю при работе функционального преобразователя на операционный усилитель (на...

Номер патента: 879606

Опубликовано: 07.11.1981

Авторы: Дубовик, Захаров, Лебеденко, Ролдугин

МПК: G06G 7/48

Метки: моделирования, оптико-механической, растровой, системы, сканирующей

...к соответствующим входам сумматора, вьход которого со-"единен со входом преобразователянапряжение-частота, второй вход второго блока умножения подключен к выходу фазовращателя введены делительчастоты с коэффициентом деления,равным числу элементов растра, иудвоитель частоты, выход которогосоединен со вторым входом первогоблока умножения и со входом фазовращателя, Вход удвоителя частоты подключен к выходу делителя частоты, входкоторого соединен с выходом преобразователя напряжение-частота.На чеотеже представлена структурная схема устройства для моделирования растровой оптико-механическойсканирующей системы, которая содержит фазовращатель 1, блоки умножения2, 3 сумматор 4, преобразователь напряжение-частота 5, делитель частоты6 и...

Номер патента: 879607

Опубликовано: 07.11.1981

Авторы: Ребрик, Фукалов

МПК: G06G 7/52

Метки: вероятностей, плотности, процессов, распределения, случайных

...естнои плотно тностей случа сл я нои плотн15 ностей и ти эф и ль нос акже с емь нализа о характеристик то в тся те Эта цель достиг устройство для опр распределения. веро :процессов, содержащ пульсов, вЫход кот тносучайн деления и тностей с ее генера р имчен к рого под 1Изобретение относится к специализированным средствам вычислительной техники, предназначенным для аппаратурного определения характеристик случайных процессов.Известно устройство для определения плотности распределения вероятностей случайного процесса, содержащее входное устройство, два амплитудных селектора, вычитающее устройство и регистрирующее устройство 1,13.Недостатком этого устройства является низкая точность измерений плотгности вероятности и ограниченные...

Номер патента: 879608

Опубликовано: 07.11.1981

Авторы: Байрамов, Поляруш, Тагиев

МПК: G06G 7/60

Метки: моделирования, нейрона

...усилитель 18, дифференциалный усилитель 19, апериодический усилитель 20,Устройство работает следующим образом.На входы преобразователей 4 частоты в напряжение, от источников входных сигналов 1 поступают соответственно возбуждающие и тормозящие сигналы в виде посъледовательности положительных импульсов. В преобразователях 4 входные частоты преобразуются в напряжения, которые через первые и вторые регулируемые бдоки синаптических весов 5 и 5, в которых происходит изменение величины напряжения пропорционально синаптическим весам, поступают на первые и вторые блоки пространственно-временного суммирования 6 и 6 возбуждающих и тормозящих сигналов соответственно. Суммарное напряжение возбуждения с выхода первого бпока...

Номер патента: 881759

Опубликовано: 15.11.1981

Авторы: Антипин, Масленников, Смазнов

МПК: G06F 15/173, G06G 7/122

Метки: вероятностного, графа, моделирования, статистического

...соответственно.На чертеже приведена блок-схемаустройства.Устройство содержит генераторслучайных чисел 1, тактовый выходкоторого соединен со входом коммутатора 2, а стохастический выход - спервыми входами элементов И 3, вторые входы которых соединены с выходами коммутатора 2, а выходы - сединичными входами триггеров 4,нулевые входы которых подключены к первому выходу коммутатора 2, а выходык первым входам элементав И 5, Выходыэлементов И 3 через элемент ИЛИ б,счетчик 7, дешифратор 8 подключены ковходам счетчиков 9 и к единичным входам триггеров 10, нулевые входы которых объединены со входом счетчика7 и с выходом коммутатора 2, другойвыход которого соединен со входомдешифратора 8. Выходы триггеров 10через элементы И 11 соединены со...

Номер патента: 881763

Опубликовано: 15.11.1981

Автор: Попов

МПК: G06F 17/15, G06G 7/19

Метки: весовых, функций

...Выходы квадраторов2 соединены со входами накапливающего сумматора 4, Выход последнего через функциональный преобразователь5 соединен со входами генератора импульсов б и блоков 3 умножения, Вторые входы блоков 3 умножения соединены с выходом источника 7 эталонногосигнала. Выходы блоков 3 соединенысо входами накопителя 8, последнийвход накопителя 8 соединен с выходомгенератора импульсов б, а выходсо вторым входом блока 3 умножения,выход которого соединен со входом регистра 9, выход последнего являетсявыходом устройства,Устройство работает следующим образом.На вход накопителя 1 поступаютвыборки входного сигнала. Далее ивыборок входного сигнала, находящиеся в накопителе, поступают на квадраторы 2 и блоки 3 умножения. Сигналыс...

Номер патента: 881769

Опубликовано: 15.11.1981

Автор: Страшнов

МПК: G06G 1/06

Метки: линейка, счетная

...планки 2, которые скреплены прозрачной пластиной 3. Движок 4 расположен между планкой 1 и опорной план кой 2 Под движком 4 устано ены фиксаторы 5, каждый из которых выполненв виде упругой пластины прямоугольной формы. На прозрачной пластине 3под Фиксаторами 5 расположен наборпластин б - носителей информации.Накаждой пластиие б нанесена таблицадней биоциклов. Планку 1 корпусаохватывают два бегунка 7 и 8 П-образной формы. На бегунках 7 и 8 нанесены надписи соответственно фДень рож" 20 дения" 9 и "день несчастного случаяи10.На движок 4 нанесены шкалы физического и эмоционального циклов 11и 12 и интеллектуального цикла (не 25 показано). На планке 1 нанесена шкала календаря 13.Устройство работает следующим образом.Для расчета критических...

Номер патента: 881770

Опубликовано: 15.11.1981

Автор: Соколов

МПК: G06G 7/12

Метки: вычислительное, рекурсивное

...четвертый мультиплексор, к соответствующим входам которого под.ключены выходы аналоговых запоминающих ячеек и выход операционного усилителя, управляющий вход четвертогомультиплексора соединен с выходомблока синхронизации, а выход - с вторым аналоговым входом умножающегоцифро-аналогового преобразователя.На чертеже представлена блок-схе"ма устройства,Устройство содержит мультиплексор 1, умножающий цифро-аналогоныйпреобразователь 2, операционный усилитель 3, мультиплексор 4, аналоговые запоминающие элементы 5, выходыб, мультиплексоры.7 и 8, блок 9 синх"ронизации, цифровые .входы 10, аналоговые входы 11,Устройство работает следующим образом.Блок 9 вырабатывает последовательность импульсов (как правило, равнойдлительности), обеспечивающую...

Номер патента: 881771

Опубликовано: 15.11.1981

Автор: Нефедьев

МПК: G06G 7/25

Метки: запаздывания, моделирования, релейных, систем

...подключенм ко входу 4 интегратора 1,ом - к выходу порогового эле 2. Входом устройства являетсявторой вход 5 интегратора 1,Устройство работает следующим образом.На включение напряжеинтегратор 1 отвечает881771 личением выходного напряжения до момента срабатывания порогового элемента 2, В этот момент элемент 2 включает положительную обратную связь дляинтегратора 1 через блок 3 дифференцирования, т,е. выходное напряжениеинтегратора 1 в той же полярностиполностью приложено (с малой постоянной времени) ко входу 4 и тем переводит интегратор 1 в усойчивое состояние насыщения с заданным запаздыванием относительно момента возникновения напряжения на входе 5.После окончания процесса дифференци-рования фронта выходного импульсасигнал...

Номер патента: 881772

Опубликовано: 15.11.1981

Авторы: Баду, Марков, Смирнов

МПК: G06G 7/26

Метки: функциональный

...второго и четвертогозамыкающих ключей.На фиг. 1 приведена блок-схемапреобразователя; на фиг. 2 - диаграммы, поясняющие его работу.Преобразователь содержит первый ивторой блоки сравнения 1 и 2, опера- фОционный усилитель 3, нелинейный блок4, дополнительный нелинейный блок 5,сравнения 1 и 2, операционный усили"тель 3, сумматор б, резистор обратной связи 7, первый, второй и третий 45 масштабные резисторы 8-10, первый, второй раэмыкающие ключи 11 и 12,первый, второй, третий и четвертый эамыкающие ключи 13-16.Преобразователь работает следующим образом. Входное напряжение, например растущее по линейному закону, поступает на вход преобразователя и на первые входы блоков сравнения 1 и 2.Ко вторым входам блоков сравнения 1 и 2...

Номер патента: 881773

Опубликовано: 15.11.1981

Авторы: Падалко, Руденков, Цымбал, Часовников

МПК: G06G 7/26

Метки: генератор, функциональный

...и положительного опорных напряжений.На фиг. 1 приведена блок-схема генеоатооа) на фиг, 2 - диаграммы,поясняющие его работу.Генератор содержит интегратор 1, инвертор 2, п пороговых элементов 3,13 п, и + 1 управляющих триггеров 41,4 1,1 , и + 1 ключей 51,,5 ю, и + 1 потенциометров 6 6+, и + 1 масштабных резисторов 71 7+.1 , операционный усилитель 8, резистор 9 обратной связи.Генератор работает следующим образом.В исходном состоянии на пряьых выходах пороговых элементов 33 и - положительные потенциалы. На выходах управляющих триггеров 4 4нулевые потенциалы, поддерживающие ключи 5 5 + в закрытом состоянии. Прй постуйлении на вход генератора прямоугольного импульса (фиг. 2 а), преобразуемого интегратора 1 в напряжение треугольной формы,...

Номер патента: 881774

Опубликовано: 15.11.1981

Автор: Бабордин

МПК: G06G 7/40

Метки: задания, конфигурации, области

...5, многовходовой элемент ИЛИ 6, входы 7"9 суммирующих усилителей 2 являются входами устройства, выход 10 блока 1 задания координат является выходом устройства, входы 11, вход прерывания 12 и управляющий вход 13 являются входами блока 1, выход 14 является выходом компаратора 5. Блок 1 задания координат (фиг. 2) содержит интеграторы 15, инверторы 1 б, умножители 17, цифро-аналоговые преобразователи 18, ключ 19 и двоичный счетчик 20.Работа устройства основана на том, что граница области сложной конфигурации разбивается на и участков, которые аппроксимируются поверхностями второго порядка, задаваемыми уравнениями видаа4 ч маг фар+ачгфачг+ацм+а 14 у1 1 111(1)с 132+а 44 =оПри решении уравнений математической физики методом Монте-Карло с...

Номер патента: 881775

Опубликовано: 15.11.1981

Автор: Кузьменко

МПК: G06G 7/44

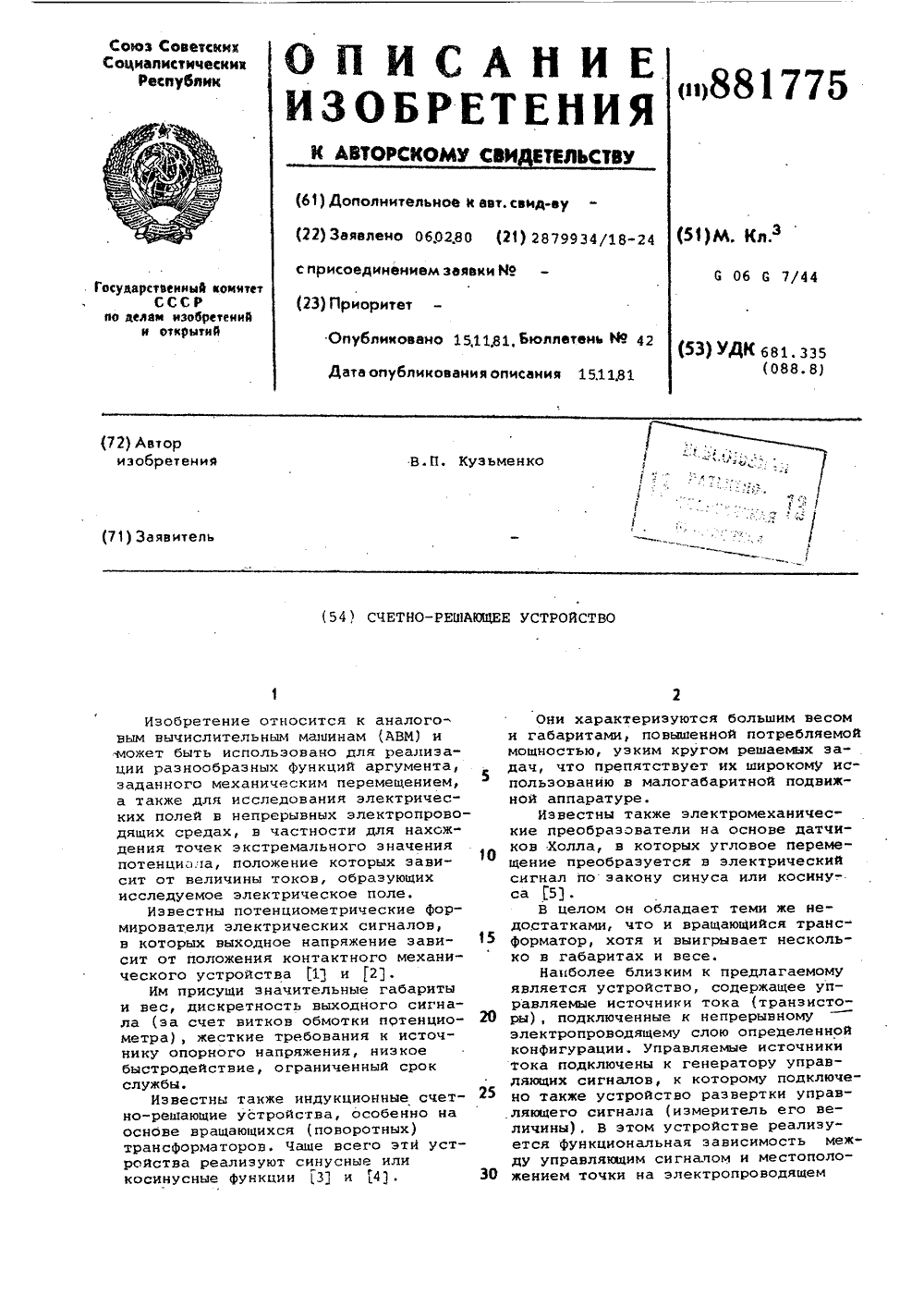

Метки: счетно-решающее

...к информационному входу блока развертки управляющего сигнала и к входам управляемых источников тока, вторые выходы которых соединены с электраправадящим слоем и с шиной нулевого по-. тенциала, содержит формирователь импульсов , кампаратор напряжений и дифференциальный зонд, входы которого подключены к электроправодящему слою, а выходы соединены соответственно са входами кампаратора напряжений, выход которого через формирователь импульсов подключен к управляющему входу блока развертки управляющего сигнала. 10 15 20 25 ЗО 35 40 45 В области 4 злектроправодящего слоя 1 подключен дифференциальный зонд 8, соединенный са входами кампаратора напряжений 9, выход которого подключен к входу формирователя 7 импульсов.Счетно-решающее устройство...

Номер патента: 881776

Опубликовано: 15.11.1981

Авторы: Азаров, Андриевский

МПК: G06G 7/46

Метки: граничных, задания, условий

...4 вентилей.Импульсы, снимаемые со старших разрядов кольцевого регистра 14 через переключатель 15, по времени следуют после того, как произведено запоминание напряжений граничных условий на конденсаторах 6. Один из этих импульсов запускает ждущий мультивибратор 9, время выдержки которого регулируется и соответствует подаче нулевых граничных условий. Следовательно, за время решения задачи можно смоделировать скачок граничных условий от нулевого уровня до установленного, а затем опять до нулевОго уровня.Устройство работает следующим образом.Программирующее устройство 3 содержит все данные о граничных условиях, управляет работой ждущего мультивибратора 9 и коммутатора 1, который в опр.деленном интервале времени, необходимом для...

Номер патента: 881777

Опубликовано: 15.11.1981

Авторы: Егоров, Назаров, Шавловский

МПК: G06G 7/48

Метки: механической, моделирования, передачи

...выполненного на усилителе 30 идиодах 31 и 32, ограничительный диод33, источник входного напряжения 34,источник напряжения 35, резисторы 36и конденсатор 37. С выхода источниканапряжения 34 поступает напряжениеО ,пропорциональное моменту на входмЮ 1ном валу передачи М , соответствующему моменту, развиваемому двигателем, С выхода источника напряжения 35поступает напряжение Омв,пропорциональное внешнему нагрузоцному моменту М, на выходе блока 16 образуетсянапряжение О , пропорциональное ускорению выходного вала передачи, непосредственно связанного с нагрузкой,т.е. пропорциональное ускорению нагрузки, с выхода интегратора 15 Од - напряжение, пропорциональное скоростинагрузки (напряжение на выходе устройстваа), + О...

Номер патента: 881778

Опубликовано: 15.11.1981

Автор: Гендрих

МПК: G06G 7/48

Метки: задач, моделирования, поля, теории

...ванны 1 - ч на боковой диэлектрической стенке которых с внутренней стороны укреплены 2 группы контактов 5 - 8. В ваннах налит электролит с о электропроводностью "у 1Tдпропорциональный электропроводности моделируемых четырех сред. В варны вертикально опущены диэлектрические листы 9 - 2 с укрепленными на них 15 группами контактов 13 " 16. Диэлектрические листы 9 - 12 укреплены с возможностью перестановки их на рас" стояния от боковых стенок ванн, пропорционально толщинам моделируемых слоев среды и, и у и р 11 А,.Руппа контактов 5 ванны 1 соединена при по" мощи проводников с группой контактов 11 диэлектрического листа 10, а группа контактов 6 ванны 2 - с группой д контактов 15 диэлектрического листа 11 и т.д,...

Номер патента: 881779

Опубликовано: 15.11.1981

Автор: Карповский

МПК: G06G 7/52

Метки: вероятностного, графа, моделирования

...представлена схема устройства для моделирования вероятностного графа.Устройство содержит генератор случайных сигналов 1, ключ 2, счетчик 3, .триггер 4, первый элемент ИЛИ 5, первый элемент запрета 6, триггер 7, генераторы случайных сигналов 8 и 9, генератор импульсов 10 с регулируемойскважностью и частотой, элемент НЕ 11,элементы И 12 и 13, блок индикации14, второй элемент запрета 15 и второйэлемент ИЛИ 16.Устройство работает следующим образом,В момент подачи на вход устройствасигнала запуска этот сигнал через элемент ИЛИ 16 поступает на раздельныйвход триггера 4, который перебрасывается в единичное состояние, и импульсы от генератора 1 начинают поступать через ключ 2 на вход счетчика 3.Через случайное время после отсчетачисла...

Номер патента: 881780

Опубликовано: 15.11.1981

Авторы: Банаев, Воеводин

МПК: G06G 7/52

Метки: анализатор, вероятностей, выбросов, площадей, распределения

...соединен со вторым замыкающим контактом переключателя, размыкающий контакт которого подключен .кпервым входам соответственно временного селектора, циФрового дискрими внатора и электронного частотомера,второй вход которого соединен с выходом цифрового дискриминатора, второйвход которого подключен к выходу временного селектора, введены последовательно соединенные блок вычитанияи преобразователь напряжение-частота,выход которого подключен к второмувходу временного селектора, при этомпервый вход блока вычитания соединенрс выходом источника напряжения реализации исследуемого случайного процесса, а второй вход - со вторым выходомисточника напряжения порога.На чертеже приведена блок-схема 2устройства.Устройство содержит источник 1...

Номер патента: 881781

Опубликовано: 15.11.1981

Авторы: Козлов, Прокофьев, Ростовцев, Стариков

МПК: G06G 7/56

Метки: задач, краевых, решения

...ст вбили затор напряженияпереходит в режим "выключено" те.его выход отключается от входа интегратора. Этот процесс повторяется периодически с частотой периодизации решения.Электромодели кС-сетки с периодизациеи решений принадлежат к моделямс малой постоянной времени. Для обес 10 печения нормальной работы электромодели в условиях автоматического повторения решений рабочий цикл делитсяна два периода: период Т - время ре"шения и период Т - время подготовки,1 Время С делится на 101 импульс,длительность каждого из которых равна 1 от времени 7Скрытая теплота учитывается устройством следующим образом,После расчета масштабных коэффициентов моделирования, исходя из электротепловой аналогии и выбора параметров модели ВС-сетки 1...

Номер патента: 881782

Опубликовано: 15.11.1981

Автор: Мацевитый

МПК: G06G 7/56

Метки: задач, моделирования, нелинейных, теплопроводности

...коэффициенты теплопроводности, объемная теплоемкость и температуропроводность материала;Т - время,В конечно-разностной форме уравнение (4) имеет следующий вид:(ф "1 йБ,Ь 1 О 15 2 о 25 зо 35 4 о 45 50 где )1 и дТ- соответственно пространственный и временной шаги,На чертеже представлена блок-схемаустройства.Устройство состоит из В-сетки 1,блока памяти 2, сумматора 3, управляемого резистора 4, нелинейного элемента 5, эталонных резисторов 6 и 7, дифференциальных усилителей 8 и 9, блоков деления 10 и 11, блока сравнения12 и интегратора 13,Устройство работает следующимобразом.Сигнал, пропорциональный значениюфункции ф в (1-1)-ый момент времени,подается из блока памяти 2 на входсумматора 3, где суммируется с напряжением, поступающим из узловой...

Номер патента: 881783

Опубликовано: 15.11.1981

Автор: Кузьменко

МПК: G06G 7/60

Метки: моделирования, нейрона, пейсмекерного

...1 напряжение поступает через ключ 18, нормальное положение кото о рого открытое, на второй вход блока сравнения 6, определяя соответствую- щее пороговое напряжение. С выхода второго сумматора 2 напряжение поступает на второй вход второго блока 45 сравнения 7 с заданием соответствующего порога,В режиме образования фоновой импульсной последовательности сигналы50 на входы преобразователей 8-13 час 1тоты в напряжение не поступают иль, они могут поступать с неизменным соотношением частот, если фоновая последовательность в тех или иных целях55 модифицируется, например, при кодировании топографии устройства в сети.В первом интеграторе 3 при поступлении на его первый вход напряжения с выхода источника 5 напряжение интегрируется по...

Номер патента: 881784

Опубликовано: 15.11.1981

Авторы: Букин, Ливинский

МПК: G06G 7/635

Метки: относительного, прироста, расхода, расчета, топлива, энергоблока

...мощности 1, дат.чик 2 давления .(в пятом отборе), дат-чик 3 вакуума, датчиктемпературызо промперегрева, датчик 5 температурыпитательной воды, датчик 6 температуры острого пара, первый сумматор 7,в котором реализуется выражение (5)и (6), второй сумматор 8, в которомреализуется выражение (1) блок зада 35ния постоянной величины 9, квантователь 10, в котором происходит разделение текущего значения мощности надискретные участки, блок задержки 11,4 О первый ключ 12, первый блок памяти13, третий сумматор 11 в котором про.исходит выделение значения Ь В, второй ключ 15, второй блок памяти 16,входы первого сумматора 17-22,Кроме того, квантователь (фиг, 2)45содержит кнопку пуска 23, блок памя-ти 21 блок сравнения 25, диод 26,реле 27, контакт...

Номер патента: 883915

Опубликовано: 23.11.1981

Авторы: Живилов, Прянишников, Сметанин

МПК: G06G 7/52

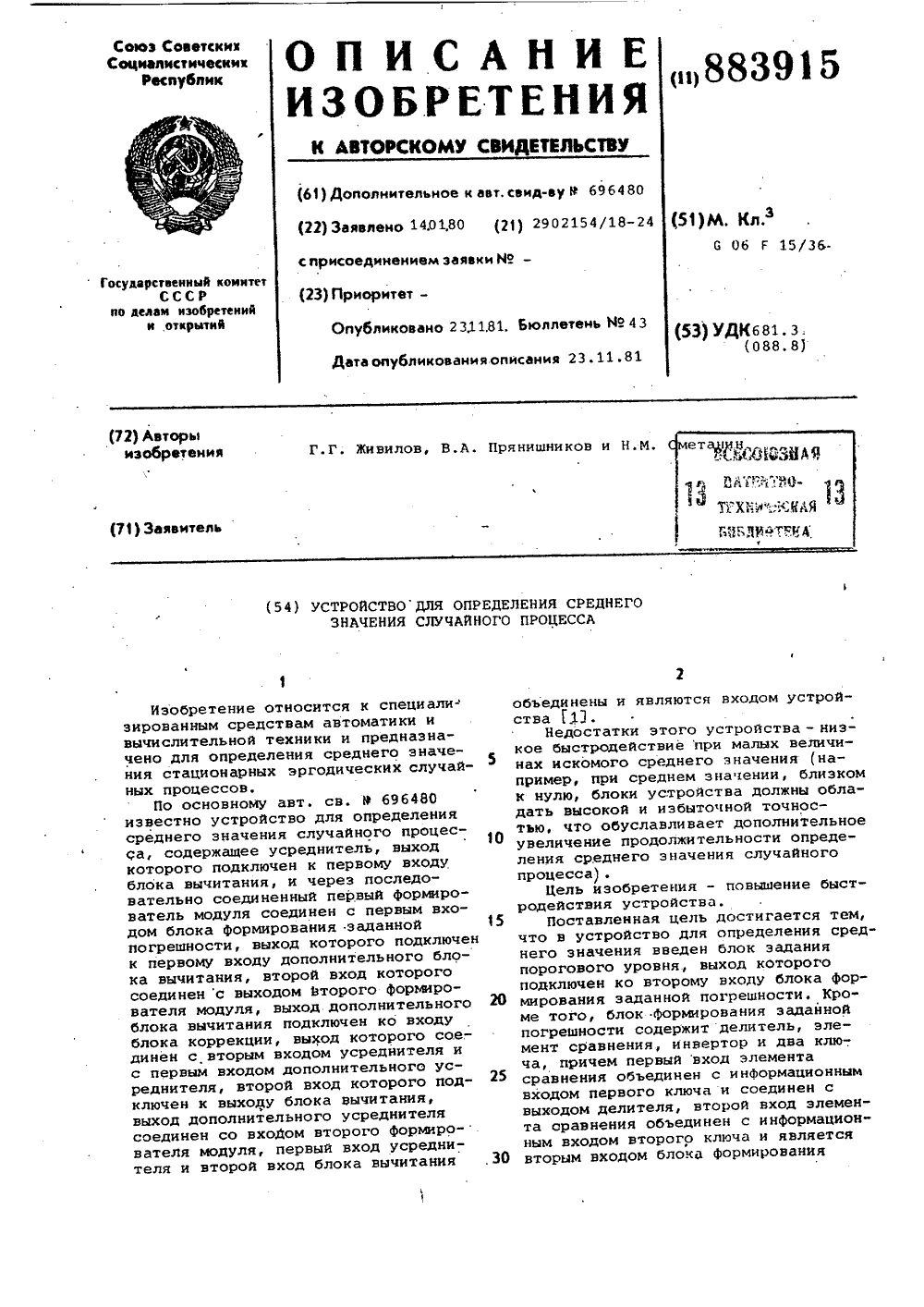

Метки: значения, процесса, случайного, среднего

...постоянной времени усреднения, например минимально возможная величина, соответствующая наиболее высокочастотному диапазону работы устройства. Усреднители 1 и 3 могут быть выполнены, например в виде КС-цепей или их цифровых аналогов. Входной сигнал усредняется на усреднителе 1 и полученной оценкой среднего значения х грубо центрируется в блоке вычитания 2. Центриврованный сигнал усредняется В усреднителе 3 и через формирователь модуля 7 поступает на блок вычитания 8. Модуль оценки среднего значения, образованный в формирователе модуля 4, поступает на первый вход блока формирования заданной погрешности 5, на второй вход которого из блока задания порогового уровня 9 поступает величина заданного порогового уровня Опор В блоке Формирования...

Номер патента: 883920

Опубликовано: 23.11.1981

Авторы: Афанасьев, Иванова, Калугин, Лачугин, Овчеренко, Соболев

МПК: G06G 7/16

Метки: множительно-делительное

...35 40 45 50 55 60 ство введены два дополнительные ключа, управляющие входы которых подсоединены к соответствующим выходам генератора синхроимпульсов, информационные входы объединены и подключенык выходу второго элемента памяти,выход первого дополнительного ключаподключен к аналоговому входу цифроаналогового преобразователя, а выход второго дополнительного ключаподключен ко второму входу компарат.ора,На чертеже представлена блок-схеке Е .входные сигналы сомножителей делимого Х 1 (делителя У) или промежуточный результат преобразования, хранящийся в одном иэ элементов в памяти 11 и 12. Через ключи 13, 14 и 16 ко входу компаратора 6 генератор 5 подключает в соответствующем порядке входные сигналы сомножителей делимого Х (делителя У) или...

Номер патента: 883921

Опубликовано: 23.11.1981

Авторы: Ковалев, Пучков

МПК: G06G 7/161

Метки: время-импульсное, делительное

...генератора импульсов.На чертеже приведена функциональная схема время-импульсного делитель- ного устройства.Время-импульсное делительное устройство содержит инвертор 1, сумма 45 тор 2, усилитель рассогласования 3, управляемый генератор импульсов 4, масштабный резистор 5, делительный . резистор 6, делительный конденсатор 7 ключ 8, резистор смещения 9,блок деления 10, элемент И 11;Время-импульсное делительное устройство работает следующим образом,Напряжение сигнала делимого подается на первый вход устройства, а на пряжение сигнала делителя подается на второй вход. Инвертор 1 инвертирует напряжение. На выходе сумматора 1 42 формируется напряжение, равное сумме выходных напряжений инвертора, усилителя рассогласования и первого...

Номер патента: 883922

Опубликовано: 23.11.1981

Авторы: Мухитдинов, Юсупов

МПК: G06G 7/26

Метки: генератор, степенных, функций

...т внешний импульс,при этом управляемый ключ 5 замкнути генератор 10 пилообразного напряжения застопорен, Поэтому сигна.п,снимаемый с резистора 6 и поступающий на инвертирующий вход дифферен 35цивильного усилителя 8 равен нулю,На неинвертирующем входе усилителя8 имеется сигна.п, равный напряжениюисточника 11 смещения, Поэтому на входе усилителя имеется выходной сиг 1 Онал, благодаря которому излучатели ооптронов 1 и 3 находятся в начальной стадии генерации излучения. Генерируемый при этом начальный ток Фотодиода оптрона 1 протекает через ис 45точник 11 смещения и замкнутый управляемый ключ 5, поэтому напряжениена накопительном конденсаторе не может возрастать и равно напряжениюисточника 11 смещения.50 При поступлении на вход устройства...

Номер патента: 883923

Опубликовано: 23.11.1981

Авторы: Хохлов, Циделко

МПК: G06G 7/26

Метки: функциональный

...и аппроксимирующей Функций, для различных участков аппроксимации подчиняются преобразованию подобия, т.е. отношение значений функции коррекции50 любых двух соседних участков для соответствующих значений аргумента равны. между собой и постоянны1+1 1+1 Н,ООЬМ, Ч де АЧ,Щ=а" -Ч,сла, Х-Х;+Н;1ОИ-й - число участков. При таком построении функции коррекции рассматривалась аффинная координатная система д у(х). Рассмотрим теперь случай аффинной системы координат вида ах(х), т.е. для текущего значения х определим значение исход 3ной функции у (х) и зафиксируем его.Определим теперь точку пересечения прямой у (х) и функций Ухла (фиг. 2). Этой точке будет соответствовать значение аргумента хТаким образом, для каждого текущего значения аргумента х...

Номер патента: 883924

Опубликовано: 23.11.1981

Авторы: Беспалько, Блюменау, Кокт

МПК: G06G 7/26

Метки: функциональный

...негатрона.Функциональный преобразователь работает следующим образом.В исходном состоянии управляемый негатрон 2 находится в устойчивом состоянии, характеризуемом положительным входным сопротивлением, а на его выходе повторяется входной сигнал, продифференцированный дифференцирующим конденсатором 1.Сигнал запуска, соответствующий выбранному моменту преобразования, от блока синхронизации 5 поступает на преобразователь временного интервала 4 и на регулирующий вход управляемого негатрона 2. Управляемый негатрон 2 переводится в неустойчивое состояние, характеризуемое отрицательным входным сопротивлением. Выходное напряжение управляемого негатрс- на 2 возрастает, причем форма этого напряжения определяется формой входного сигнала до и...

Номер патента: 883925

Опубликовано: 23.11.1981

Авторы: Коробейников, Кургаев

МПК: G06G 7/30

Метки: интерполятор, линейный

...запоминающиеблоки 11 записываются напряжения свыходов интегратОров 10. В момент .времени окончания очередного циклаинтерполирования с ключи 12 размыкаются и на выходедополнительных.запоминающих блоков 11 устанавливаются напряжения, равные по величине,но протиноположные по знаку напряжению на выходах интеграторов 10, Вэтот же момент времени на выходе одного из запоминающих блоков, например 7, сформировалось напряжение,равное по величине приращению функциих( г) = х 1(с;, ) -хс на интервале времени с(с, с+) . В моментвремени с замыкаются ключи 9 всехпараллельных каналов и ключ 4 первого канала. Остальные ключи генератора функций разомкнуты. В этот же момент времени на регистре 1 от электронной вычислительной машины поступает цифровое...
