G06G — Аналоговые вычислительные машины

Номер патента: 1254512

Опубликовано: 30.08.1986

Авторы: Захаров, Кривцов, Ставицкий

МПК: G06G 7/26

Метки: функциональный

...обалансировки сумматоров 1 и 2, пода 10 ются соответственно на неинвертирующийвход сумматора 1 и инвертирующий входсумматора 2, Алгебраическая сумма напряжений с выхода сумматоров 1 и 2поступает на группы 6.2 и 7.2 Функ 45 циональных пластин. При отсутствииэлектронного луча в политроне 5 напряжения на коллекторных пластинах8 равны нулю и напряжения обратныхсвязей , и ф зависящие н этом1 р 150 случае только от входного сигналаг,(Г) с выходов сумматоров 1 и 2поступают соответственно на группы6,2 и .2 функциональных пластин.Электронный луч в политроне 5 мо 55 жет двигаться в плоскости ХУ, в которой лежат коллекторные пластины, какв направлении оси Х (вдоль коллекторных пластин), так и в направлении3 1 оси У (поперек коллекторных пластин)...

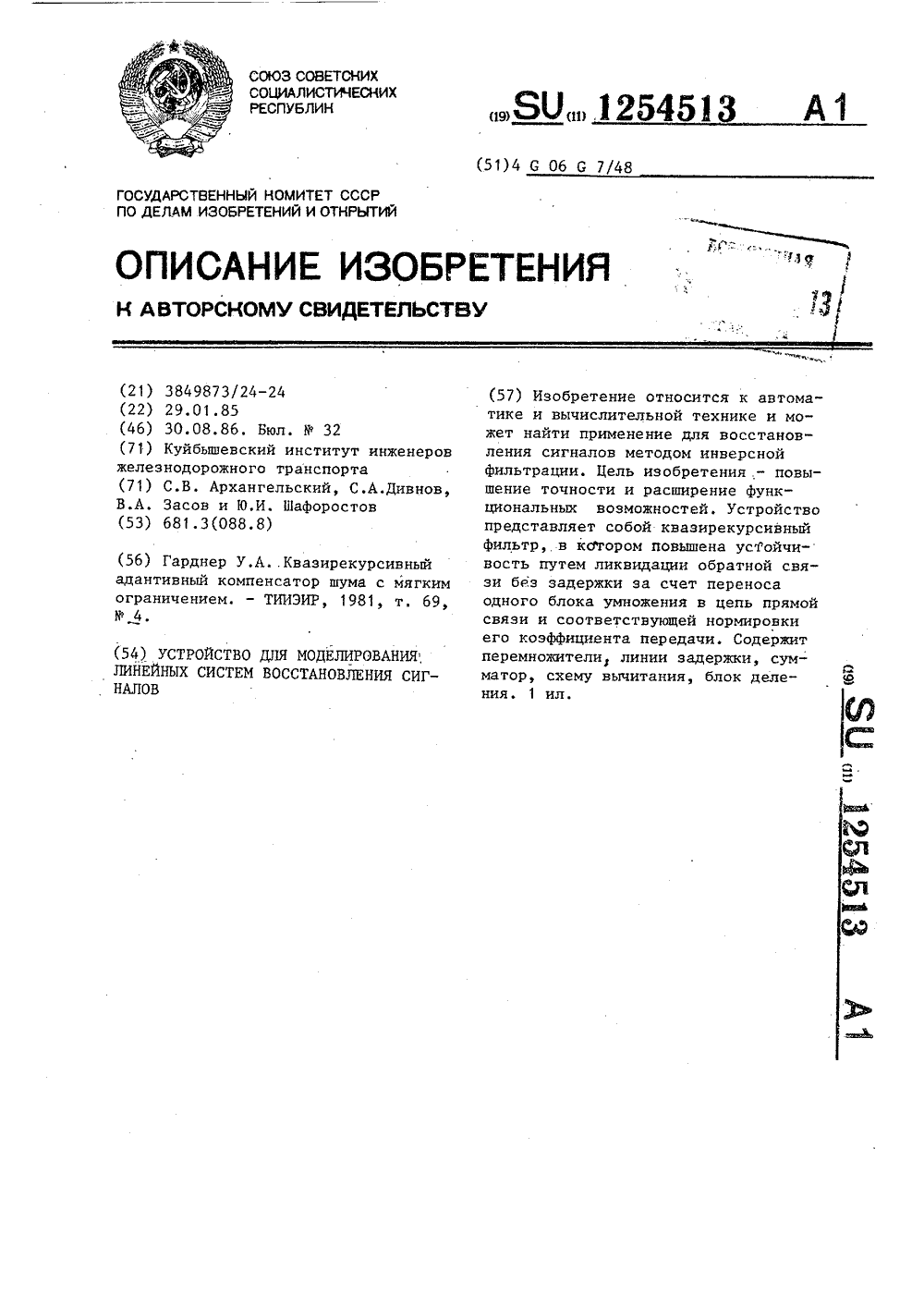

Номер патента: 1254513

Опубликовано: 30.08.1986

Авторы: Архангельский, Дивнов, Засов, Шафоростов

МПК: G06G 7/48

Метки: восстановления, линейных, моделирования, сигналов, систем

...влияние преобразователя информации устранено.Предлагаемое техническое решение позволяет ликвидировать равное единице слагаемое в знаменателе выражения частотного коэффициента передачи Н Минверсного фильтра, полученного путем включения преобразователя информации с частотным коэффициентом передачи Н (о в обратную связь блока вычитания с коэффициентом передачи, равным единице, т.е. 1Н (оЗ)1+НМ)Это достигается исключением блока умножения (имеющего первый порядковый номер), включенного в контур обратной связи без элемента задержки, и переносом (включением) этого блока умножения в цепь прямой связи после блока вычитания, Указанное преобразование позволяет представить фильтр, включенный в цепь обратной связи, в виде разности двух величин,...

Номер патента: 1254514

Опубликовано: 30.08.1986

Авторы: Васин, Вольфсон, Коренблюм, Линденбратен, Певзнер

МПК: G06G 7/52

Метки: аналого-цифровой, коррелометр, мультипликационный

...в соответствии с выражением (2) для любого аргумента Т+ де.На фиг,1 изображена структурнаясхема коррелометра, на фиг.2 - схема блока управления,Коррелометр содержит первый ивторой умножители 1 и 2, первый и3 О второй интеграторы 3 и 4, переключатель 5, блок 6 управления, аналогоцифровой преобразователь 7, арифметика-логическое устройство 8 и блок9 памяти. Блок 6 управления выполненв виде генератора 10 тактовых им,пульсов, сумматора 11, а также первого, второго и третьего дешифраторов 12-14.Коррелометр работает следующимобразом,На первые входы умножителей 1 и 2 падается СМЧС, на вторые входы - опорное напряжение со сдвигом на 90 (квадратурные составляющие опорного напряжения), На выходе интеграторов 3 и 4 образуются напряжения,...

Номер патента: 1254515

Опубликовано: 30.08.1986

Авторы: Баранов, Бельке

МПК: G06G 7/64

Метки: механической, моделирования, передачи

...17 и 22.1254515 1 О 15 20 25 35 40 45 50 55 5Напряжения, на выходах интеграторов 14 и 25 начинают постоянно уменьшаться, т.е. происходит вращение ведущих и ведомых частей коробки передач по инерции. Торможение осуществляется за счет воздействия диссипативных сил сопротивления с мостовых выпрямителей 13 и 26.Водитель, выводя рычаг переключения передач из зацепления, вводит его в зацепление следующей передачи. При этом срабатывает механически связанный с этой передачей выключатель датчика 20 положения рычага переключения передач. Сигналом с последнего замыкается соответствующая коммутационная пара включаемой передачи коммутатора 15, и одновременно схема ИЛИ 21 включает коммутатор 27. На вход сумматора 16 подаются напряжения Б 1 и Б...

Номер патента: 1254516

Опубликовано: 30.08.1986

Авторы: Курьянов, Никулин, Огреб, Смирнов

МПК: G06G 7/12, G06G 9/00

Метки: минимального, оптоэлектронный, селектор, сигнала

...через все ш элементов(1 - коэффициент пропусканияобласти неуправляемоготранспаранта, через которуюпроходит световой поток 1определяемый выражением (1),Оптоэлектронный селектор минимального сигнала работает следующимобразом,При отсутствии цифровых входныхсигналов Б - П все его пхтп эле 1ментарных оптических модуляторовсвета находятся в непрозрачном состоянии и поэтому световой поток навходах фотодиодов 5, - 5 от источника 1 коллимированного светового потока отсутствует. В результате этогона выходе селектора выходной сигнал П,ц не формируется.При поступлении входных сигналовна управляющие входы транспаранта 2 элементарные оптическиемодуляторы света изменяют свое состояние в соответствии с поступающими.на. них цифровыми...

Номер патента: 1256042

Опубликовано: 07.09.1986

Авторы: Райский, Сергеев

МПК: G06G 7/122

Метки: кратчайшего, пути

...отключая выходы распределителя 4 от Я-входов триггеров 6 я подключая их к вторым входам элементов И 19. При срабатывании реле 15 замыкается контакт 16.Однако горящие элементы 23 правильно индицируют ветви кратчайшего маршрута, если эти ветви не образуют цикл или не принадлежат двум или более кратчайшим маршрутам; в противном случае высвечивается ложная информация о принадлежности ветвей единственному кратчайшему маршруту. Например, в графе с 5 вершинами, связанными ветвями (1, 2), (1, 3), (2, 4), (3, 4), (4, 5), причем вес ветви (4, 5) наименьший, ток через модели ветвей 2 потечет лишь после подключения в топологию графа всех ветвей. Соответственно будут индицированы все ветви как принадлежащие единственному кратчайшему маршруту, в...

Номер патента: 1256046

Опубликовано: 07.09.1986

Авторы: Исмаилов, Курковский, Элькинд

МПК: G06G 7/16

Метки: аналого-цифровое, делительное

...элемент НЕ 10 на третий вход элемента И 3, а второй элемент И 9 открыт сигналом с выхода второго блока 8 сравнения. Импульсы с генератора 4 тактовых импульсов поступают через второй элемент И 9 на сдвиговый регистр 6 и сдвигают 1 из старшего разряда в последующие до тех пор, пока напряжение 11 з на выходе второго преобразователя 7 код - напряжение настанет меньше напряжения Б. В этот момент срабатывает второй блок 8 сравнения, второй элемент И 9 закрывается сигналом с выхода второго блока 8 сравнения, а первый элемент И 3 открывается сигналом, поступающим с выхода второго блока 8 сравненния через элемент НЕ 1 О на третий вход элемента И 3. При этом на первом входе первого блока 2 сравнения сигнал делителя устройства С, а на втором входе...

Номер патента: 1256047

Опубликовано: 07.09.1986

Авторы: Невельсон, Шафранский

МПК: G06G 7/18

Метки: микропика, основного, отделения, пика, склона, хроматографического

...второй - в третью, и т. д., а содержимое последней ячейки устраняется. Следующая вновь поступившая ордината 5 10 15 20 25 30 35 40 50 производит аналогичные перемещения. При появлении микропика на склоне основного пика в момент времени 1 сработает блок 3, сигнал от которого по линии А воздействует на блок 5 управления. Это приводит к замыканию ключа 21, в результате чего ординаты хроматограммы, начиная с у ь начинают заполнять ячейки регистра 8, который работает аналогично регистру 9. В момент времени 1 заполнение регистра 9 прекращается (в первых трех ячейках его находятся ординаты у, у ь ц ).В момент окончания микропика (точка 1) срабатывает блок 4, сигнал от которого по линии В поступает на блок 5 управления. В результате этого...

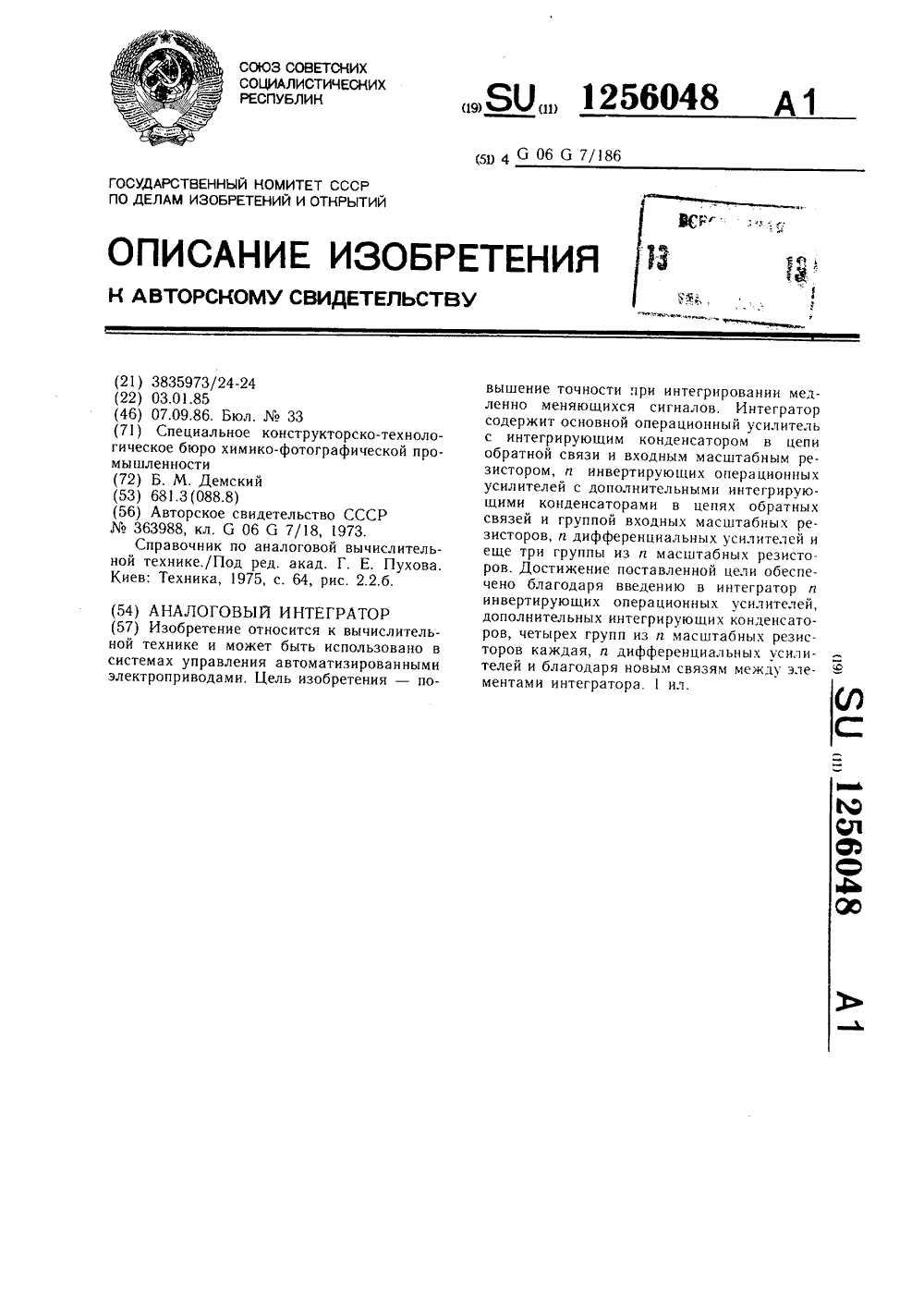

Номер патента: 1256048

Опубликовано: 07.09.1986

Автор: Демский

МПК: G06G 7/186

Метки: аналоговый, интегратор

...8;14 - ток через масштабный резистор 9)16 - ток через масштабный резистор 1 О;16 - ток через масштабный резистор 6;17 - ток через интегрирующий конденсатор 5;Гз, г 6, Г 8, - сопротивления соответственно.Г 9, г)о масштабных резисторов 3, 6, 8,9, 10.Уравнение можно дополнить условиями,вытекающими из свойств включения идеального операционного усилителя11= 12116= 1711 з= 14= О;1 1 вх = 1.Звх20 +1)ВХ.1= 1 ВЫХ.7,Выражения (1) - (12) можно упростить ипривести к виду35где То= с 2 гз - постоЯннаЯ вРемени цепи обратной связи основного усилителя 1;Т 1= сзг 6 - постоянная времени цепи обратной связи первого инверртируюшего усилителя 4.40 Повторяя анализ схемы для и инвертирующих усилителей 4 и и дифференциальных усилителей 7, придем к конечной...

Номер патента: 1256049

Опубликовано: 07.09.1986

Авторы: Долбня, Лисин, Соболь

МПК: G06G 7/19

Метки: аналоговый, фурье-процессор

...первый и закрывает второй выходы первого компаратора 2, а также переводитрегулируемый усилитель 7 в состояниемаксимального усиления с коэффициентом К , Управляющий сигнал на выходеС 1второго компаратора 19 производит пеЗ 0 реключение выходов второго коммутатора 8.Режим 11. При 1 еТ /1, Т,ГТ,/Мна выходе первого интегратора 16 линейно растущее напряжениеЗ 5 превышает опорное напряжение первогокомпаратора 17, на выходе которогоизменяется управляющий сигнал, чтоприводит к закрытию одного и открытию другого выходов коммутатора 2, а40 также к переводу регулируемого усилителя 7 в состояние с коэффициентомусиления К., Разница коэФфициентовусиления в режимах 1 и 11 составляет20 1 дД ТР да.45, На выходе второго интегратора 18из-за его большой...

Номер патента: 1256050

Опубликовано: 07.09.1986

Автор: Юрковецкий

МПК: G06G 7/22

Метки: гармонического, квадратурных, сигнала, составляющих

...1, интегратор 2, модулятор 3, синхронный детектор 4, интегратор 5, модулятор 6, сумматор 7 и фазовращатель 8, вход 9, шину 1 О опорного сигнала, выходы 11 и 12.Устройство работает следующим образом.На входе 9 присутствует гармонический сигнал с фазой ц относительно опорного, подаваемого на шину 10. Частота Ц обоих сигналов одинакова. Фазовращатель 8 вносит фазовое запаздывание в 90Выходные напряжения устройства Б и Ь"э поступают на модуляторы 3 и 6, опорные сигналы которых сфазированы квадратурно. Модулированные напряжения Б, П и входной сигнал Б поступают на входы сумматора 7, причем первые на инвертирующие, а второй на неинвертирующий. В результате на выходе сумматора 7 формируется сигнал- Б 1 - О 1 + П,) = (Б. сояц- О ) я 1.пй...

Номер патента: 1256051

Опубликовано: 07.09.1986

Автор: Денисов

МПК: G06G 7/22

Метки: выполнения, обратных, преобразований, тригонометрических

...13 нижних частот, управляемый генератор 14 и делтттель 15 частоты.Блок тсотттч т адни содержит элемент ИЖ 1 16 кзпочи 17-20 и элементШ"., 21.Устройство работает следующим обЗа период Т синусоидального цаттряжения компаратор 4 вырабатывает два управляющтгх импульса длит аттьностью оТ каждьпл, а компаратор 5211один упратзляющий импульс длит ель"ю,Тттостьто .С выхода упратзлясмого генерато ра 14 поступают импульсы, частота следования которых в М раз выше частоты генератора 10. Зто достигается 1 125Изобретение относится к аналоговойвычислительной технике и может быть разом,Напряжения синуса тзл и косинуса Н измеряемого угла ст, поступают с г.тзьтходотт датчиков 1 и 2 ца входы компараторов 4 ц 5.Комцарагоры 4 и 5 осуществляют сравнение...

Номер патента: 1256052

Опубликовано: 07.09.1986

Авторы: Мошняга, Симаков, Тихомирова, Фролкин

МПК: G06G 7/25

Метки: моделирования, статических, типа, триггерного, характеристик, элементов

...соответствующим выходом устройства.Вычисления в устройстве осуществляют следующим образом.С выходов блоков 1 и 2 выделенияминимума результирующие сигналы поступают на суммирующие входы операционных усилителей 5 и 6, на. другиевходы которых подано опорное напряжение от источника 9. На выходе операционных усилителей 5 и 6 формируютсясуммарные сигналы, равные логическому нулю и логической единице соответственно1яК,рХ (2)45 С выходов операционных усилителей 5 и 6 сигналы подаются на входыарктангенсных функциональных преобразователей 12 и 13, на которых осуществляется аппроксимация статической передаточной характеристики логического элемента триггерного типа1 она участке от Б, до Б арктангенсакной зависимостью в соответствии сформулои5О...

Номер патента: 1257659

Опубликовано: 15.09.1986

Авторы: Будников, Денисов, Жуков, Тарасов

МПК: G06G 7/48

Метки: массового, моделирования, обслуживания, систем

...4 остается в исходном состоянии. Таким образом моделируется процесс обслуживания однойпоступившей заявки.Рассмотрим работу устройства вэтом режиме при поступлении нескольких заявок,Первый импульс с входаустрой-.ства через открытый элемент И 3 переводит триггер 5 в положение, при котором .элемент И 2 открывается, аэлемент И 3 за.крывается. Этот импульс через диод 6 запускает генератор 14. Таким образом имитируетсяпоступление первой заявки мимо очереди в обслуживающий прибор. Второй импульс с входа 1 устройства через открытый элемент И 2 запускает генератор 12 и переводит триггер 4 в положение, при котором закрываются элементы И 2 и 9, а элемент И 10 откры- .10вается. Происходит имитация поступления второй заявки в очередь. Приэтом...

Номер патента: 1257661

Опубликовано: 15.09.1986

Авторы: Адерихин, Бурый, Романов

МПК: G06G 7/48

Метки: лабораторий, моделирования, поверочных, процессов, функционирования

...33 по 40-й) появятся импульсы, которые переключатсоответствующие триггеры 41-48 в состояние "1, что соответствует окончанию режима подготовки к работе, Вэтот момент на выходе элемента И 49появляется импульс, который поступаяна нулевой вход триггеров 4-48, приводит каждый триггер в исходное состояние, а также запускает генератор51 случайного потока импульсов,:имитирующих поступление средств измере -.ний на поверку, и формирователь 50интервала времени готовности ППЛ кработе, на выходе которого формируетЯ ся импульс, длительность которого соответствует продолжительности режима готовности ППЛ к работе, С выхода формирователя 50 напряжение поступает на первые входы элемента И. 53 и элемента И 52, на вторые входы которых поступают импульсы с...

Номер патента: 1257666

Опубликовано: 15.09.1986

Авторы: Дегтярев, Кириллова, Поваров, Цытович

МПК: G06G 7/12

Метки: многозонный, развертывающий

...сигналъ 1 первого сумматора 3 при различныхзначениях сигнала на входе 2; у(г.)сигнал на выходе 6;С ф С.С- зоны нечувствительности первого, второго и третьего ключевых элементов 5-1, 5-2 и 5-3 соответственно. 30Многозонный развертывающий преобразователь работает следующим образом.На выходе генератора 1 треугольного напряжения формируется сигнал(фиг, 2 ц) . среднее значение которогоравно нулю, Этот сигнал воздействуетна вход первого сумматора 3.В исходном состоянии при нулевомзначении сигнала на входе 2 зоны 40нечувствительности ключевых элементов 5-1, 5-2, 5-3, , 5-и удовлетворяют условию:1 С 1 = (21 - 1)1 С,где 1. = 1, 2, 3, , и; 45С, - зона нечувствительности первого из и ключевых элементов.В результате при нулевом сигналена входе...

Номер патента: 1257667

Опубликовано: 15.09.1986

Авторы: Алексеев, Кизилов

МПК: G06G 7/16

Метки: множительное

...значение фазового сдвига устанавливается таким, чтобы изменение выходного напряжения интегратора 4 от воздействия сигналов-сомножителей было скомпенсировано. Предположим что выходное напряжение генератора 7, .например, имеет форму типа меандр",тогда величина временного интервала,пропорционального сдвигу фаз. междунапряжениями сигналов-сомножителей,равна где Т - длительность периода усреднения;10Б, Ц - направления первого и второго сигналов-сомножителей;Б - амплитуда выходного напряжеония генератора 7;П - амплитуда выходного напряже(ния Фазовращателя 5.В выражении (2) черта сверху произведения символов означает усреднение за период. При этом, если сигналы-сомцожители являются сигналами постоянного тока, то интервал, усреднения равен...

Номер патента: 1257668

Опубликовано: 15.09.1986

Авторы: Авдеев, Марченко, Суков

МПК: G06G 7/18

Метки: дифференцирующее

...входным сигналом и проинтегрированным сигналом с выхода сумматора 17,Полученная вторая поправка суммируется в сумматоре 18 сранее вычисленной производной . Если дифференцируемый входной сигнал зашумлен, в результате чего второй итретий контуры дифференцируют в основном шумовую составляющую, товычисляемые поправки к производнойотключаются.Это осуществляется следующимобразом,Сигналы, полученные на выходеблоков 15 и 16, анализируются на 50предмет преобладания в них низкочастотной (полезной) или высокочастотной (шумовой) составляющих. Дляэтого сигналы в блоках 19 и 20 преобразуются в знаковые, сглаживаются фильтрами 12 и 13 и возводятся вквадрат. Если величина усредненногоквадрата меньше установлецной зоны нечувствительности релейцых...

Номер патента: 1257669

Опубликовано: 15.09.1986

Автор: Бех

МПК: G06G 7/186

Метки: аналоговый, интегратор

...8 где К - сопротивление зарядногорезистора 9,Прц этом условии К = Е/21-1.Если на вход 5 от источника входного напряжения поступает сигнал,то изменяется коллекторный ток транзистора 2, что приводит к изменениюнапряжения на конденсаторе 8, Зтоизменение напряжения передается повторителем на транзисторе 10 на выход11 устройства.5Найдем частотную характеристикусхемь. При этом на вход 5 устройствапоступает, гармонический сигналБ (у) =1 е , а на выходе действует,ш 120 сигнал / (,). Коэффициент передачисхемы К(Ы) = Н (у)Я у,(сд). НапряжениюБд) соответствует ток эмиттератранзистора 2 1; - /,(ы)/2 г , где гз -сопротивление эмиттерного перехода, 25причем г = 2 /1 (р - тепловой потенциал, поэтому 1 з 2(Ы) =/ (сд) 1 ЙЦгТок эмиттера передается в...

Номер патента: 1257670

Опубликовано: 15.09.1986

Автор: Рыбин

МПК: G06G 7/26

Метки: генератор, функциональный

...с выходом старшего разряда аналого-цифрового преобразователя, а выход - с управляющим входом переключателя полярности,На чертех:е изображена блок-схема функционального генератора.функциональный генератор содержит цифроаналоговый преобразователь переключатель 2 полярности, триггер 3, интегратор 4, аналого-цифровой преобразователь 5, преобразователь б кодов, который может быть выполнен на постоянном запоминающем устройстве.Генератор работает следующим образом.Пусть в некоторый момент напряже - ние на выходе интегратора 4 изменяется в положительном направлении, В аналого-цифровом преобразователе 5 Ьто напряжение преобразуется в пропорциональный параллельный цифровой код, Этот код поступает на входы преобразователя кодов б, а код старшего...

Номер патента: 1257671

Опубликовано: 15.09.1986

Автор: Симак

МПК: G06G 7/38

Метки: дифференциальных, решения, уравнений

...6(п+1) находится в разомкнутом состоянии и не препятствует поступлению инвертированного значения входного сигнала на объединенные входы умножителей4(1), 4(2),,4(п) второй группы, На вторые входы этих умножителей поступают сигК палы, пропорциональные ( в , ) , с выходов каскадно соединенных интеграторов 1(1), 1(2)1(п) первой группы Переключатель 6(п+2) находитсяв положении, при котором с выходаблока 5 задания начальных условий навход интегратора 1(1) первой группыпоступает напряжение положительнойполярности,Инте.граторы обеих групп работаютв теченье анализируемого отрезка времени О 6Т одновременно с поступлением входного сигнала,кСигналы, пропорциональные ( в )н фпроходя через умножители 4(1), 4(2),.на инвертированное значение...

Номер патента: 1259292

Опубликовано: 23.09.1986

Авторы: Кузищин, Сабанин

МПК: G06G 5/00

Метки: дистанционной, настройки, пневматических, регуляторов

...2 переменные дроссели и дистанционно управляемый дроссель, состоящий из трехмембранного элемента 3 и 15постоянного дросселя 4.Входы переменных дросселей 1 и 2связаны с входным каналом Р . Выходвторого переменного дросселя 2 черезверхнее сопло трехмембранного элемента 3 соединен с выходом первогопеременного дросселя 1 и выходнымканалом устройства Рц . Управляющийвход дистанционно управляемого дросселя связан с каналом настройки Рд,Устройство работает следующим образом.В соответствии со схемой включения суммарная проводимость устройстваопределяется выражением 30 проводимость соответственно первого 1 й второго 2 переменных дросселей;проводимость дистанционно управляемого дросселя. При изменении сигнала настройки Р от трех до...

Номер патента: 1259293

Опубликовано: 23.09.1986

Авторы: Молодцов, Самарец, Сергеев, Фоничкин

МПК: G06G 7/14, G11C 27/02

Метки: суммирующе-запоминающее

...равным нулю, и размыкается переключатель 3. Процесс интегрирования заканчивается. Интегратор 1 переходит в режим памяти.При снятии входного импульса входное напряжение устройства становится равным нулю и на вход сумматора 4 поступает только отрицательное напряжение с выхода интегратора На выходе сумматора 4 будет теперь положительное напряжение, а на выходе инвертора 5 - отрицательное напряжение, которое поступает на управляющий и информационный входы переключателя 3.Переключатель 3 соединяет, выход ннвертора 5 с входом интегратора 6. Последний интегрирует до момента равенства по абсолютной величине еговыходного напряжения выходному напряжению интегратора 1. На выходеинтегратора 6 появляется положительное напряжение, равное но...

Номер патента: 1259294

Опубликовано: 23.09.1986

Авторы: Белан, Кожемяко, Красиленко, Свечников

МПК: G06G 7/16

Метки: временных, вычисления, интервалов, отношения

...триггера 9 появляется логический ноль, который поддерживает инверсный выход 16 в единичном состоянии.Импульсы с выхода генератора 5проходят через первый элемент И 3 навход 17 первого разряда реверсивного регистра 8 сдвига, содержимоекоторого линейно увеличивается впра 10 во по мере его заполнения и в моментвремени, соответствующий окончаниювторого временного интервала Т 2, будет возбуждено столько разрядов регистра 8 сколько импульсов пройдет15 на его вход 17. На первом и второмвходах второго элемента И присутствует логическая единица, котораяпоступает на счетный вход 14 счетчика 7 результата, кодирующего едини 20 цу,В момент окончания второго временного интервала Т 2 на выходе элемента ИЛИ 6 появляется логическийноль, поступающий на...

Номер патента: 1259295

Опубликовано: 23.09.1986

Автор: Бондарев

МПК: G06G 7/24

Метки: логарифмический, усилитель

...Р. Цицика Заказ 5124/48 Тираж б 71ВНИИПИ Государственного. комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Подписное Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 Изобретение относится к аналоговой технике, в частности к узлам иэлементам аналоговых вычислительныхмашин, и может найти широкое применение в измерительной технике, реакторных измерениях.Цель изобретения - расширениефункциональных воэможностей за счетполучения дополнительного линейноготокового сигнала. 10На чертеже представлена схемапредлагаемого устройства.Логарифмирующий усилитель содержит операционный усилитель 1, логарифмирующий транзистор 2, источник 53 напряжения,Логарифмирующий усилитель...

Номер патента: 1259296

Опубликовано: 23.09.1986

Автор: Бокмельдер

МПК: G06G 7/24

Метки: логарифмический

....а ГЭН 2 начинает вырабатывать экспоненциальноубывающее напряжение. Когда напряжение на выходе ГЭН 2 достигает значения опорного напряжения, срабаты- З 0вает блок б сравнения, и триггерпереводится в единичное состояние,в .результате чего ГЭН 3 нахпгнает вырабатывать экспоненциально убывающее напряжение, а ГЭН 2 восстанавливает напряжение, Когда напряжение навыходе ГЭН 3 падает до уровня опорного напряжения, блок 7 сравнениявозвращает триггер 1 в нулевое состояние. Этим обеспечивается автоколебательный режим работы, а частотаимпульсов на выходе триггера 1 равна,ь+ с )( 1 п 0,-1 пЕ )где с - постоянная времени ГЭН 2и ГЭН 3;"о в максимальное значениеэкспоненциальных напряжений; Е - напряжение на выходе источника 4 опорного...

Номер патента: 1259297

Опубликовано: 23.09.1986

Авторы: Васильев, Махонин, Ширяев

МПК: G06G 7/52

Метки: взаимной, корреляции, мгновенной, огибающей, процессов, случайных, частоты

...2 в напряжение И(г), которое затем поступает на вход Формирователя 3, навыходе которого в моменты переходаисследуемого напряжения Ид (г) черезноль появляются положительные импульсы О(г) одинаковой длительности,управляющие ключом 5. На информационный вход ключа 5 подается напряжение О(г), пропорциональное производной О(г) напряжения О (г). Такимобразом, на выходе ключа 5 в моменты перехода напряжения О е(г) черезноль появляются импульсы О(г) с амплитудой, пропорциональной производной О ь (г), и одинаковой длительности. Блок 6 преобразует напряжениеО(г) в напряжение И (г), которое усредняется блоком 7, на выходе которого образуется напряжение О(г), пропорциональное оценке искомой взаимной корреляции. Работа устройства поясняется...

Номер патента: 1259298

Опубликовано: 23.09.1986

Авторы: Албул, Вайнштейн, Головко

МПК: G06G 7/63

Метки: дуговых, замыканий, моделирования, перемежающихся

...входы сдвигающего регистра 7 и оптрона 9, в котором осуществляется гальваническая развязка, а в усилителе 10 импульс усиливается по мощности. С выхода усилителя 10 мощности импульс в качестве напряжения управления О поступает на управляющий вход симистора 11, который отпирается и замыкает фазу на землю", Время, в течение которого симистор 11отперт, определяется длительностьюО. При первом после окончания уп" 5 равляющего импульса прохождениичерез нуль происходит восстановление электрической прочности вентиля,что является имитацией гашения дуги.Импульс, поступивший в сдвигающийрегистр 7 своим задним фронтом переключает логическую "1" с первоговыхода на второй (с точки 1 в точку2). Следовательно О , при которомсимистор 11 отопрется во...

Номер патента: 1259299

Опубликовано: 23.09.1986

Авторы: Зархин, Могелевский

МПК: G06G 7/64

Метки: внутреннего, двигателя, моделирования, сгорания

...входам сумматора 4.Устройство работает следующим образом.Во время работы устройства на 30 первый вход сумматора 4 поступает сиги;цт напряжения, пропорциональный среднему движущему моменту моделируемого двигателя, На второй вход сумма.тора 4 поступает сигнал напряжения противоположной полярности, пропорциональный моменту сопротивления. Таким образом сумматор 4 и интегратор 6 моделируют динамику вращения вала моделируемого двигателя. Частота сиг нала на выходе преобразователя 7 напряжения в частоту пропорциональна выходному напряжению интегратора 6, кратна фактическому значению частоты вращения моделируемого двигателя и превосходит частоты всех моделируемых гармоник угловой скорости вращения. Количество блоков 8, состоящих из...

Номер патента: 1259301

Опубликовано: 23.09.1986

Авторы: Беззубцев, Боравлева

МПК: G06G 7/12, G06J 3/00

Метки: вычислительное

...возведения в степень после 371 выходят на )461. Поскольку Я=О, далее следуют на 47) и на управляющем входе мультиплексора 10 устанавливается по шине 22 адрес счетчика 1, Выполнив 3336 как это описано в 1, вычисляюти =К 1 и и,=К 1 и 1 и а, (9) где и - код счетчика 1 в момент 1361 при Я=1.Вновь проходят через 371 и 46), но из-за Я=1 выходят на 38, 391.По аналогии с ГГ к моменту 43, Я=1 получают соотношения, аналогичные (6) и (7): и =-К 1 и -т ЬПодставив (9) в (10) и (11), полу- чают х=К.Ь 1 и а; (12)х =-Кд 1 и а (13)Теперь, поскольку вновь Я=1, проходят 4952, код х, счетчика2 записывает "О" в счетчик 1 50счетчик 2 устанавливается в исходноесостояние и режим сложения 51, 521.Затем вновь проходят 40. 43 .Теперь по аналогии с (6) и (10)...
