G06G — Аналоговые вычислительные машины

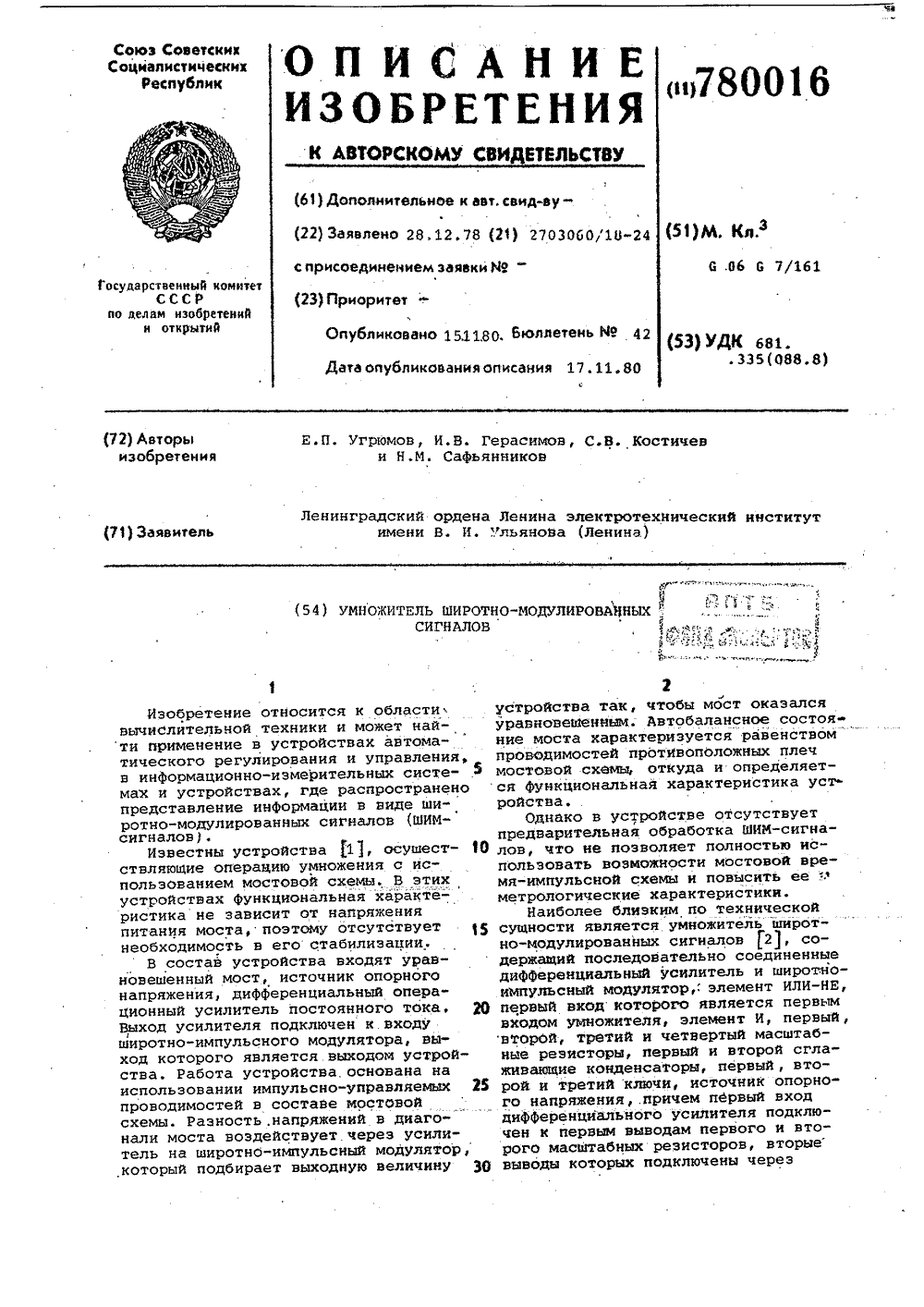

Номер патента: 780016

Опубликовано: 15.11.1980

Авторы: Герасимов, Костичев, Сафьянников, Угрюмов

МПК: G06G 7/161

Метки: сигналов, умножитель, широтно-модулированных

...моста, что вызывает изменение потенциалов по постоянному току на входах дифференциального усилителя 1, к которым подключены сглаживающие конденсаторы 18 и 19ДиФФеренциальный операционный усилитель 1 постоянного тока, вклю; ченный в одну диагональ моста, выделяет и усиливает разность потенциалов на этих конденсаторах. В другую диагональ моста включен источник 20 опорного напряжения.Выходное напряжение усилителя 1 с помощью широтно-импульсного модулятора 2 преобразуется в ШИМ-сигнал с относительной длительностью 6 бы, который через кодо-управляемую схему 6 задержки поступает на управля" ющий вход ключа 14 линейной импульсно-управляемой проводимости второго плеча моста ( резистор 13, ключ 14) обеспечивая автоматическое сведение его...

Номер патента: 780017

Опубликовано: 15.11.1980

Авторы: Выдолоб, Лапенко

МПК: G06G 7/22

Метки: синусно-косинусный

...напряжения которого представляютсинусную и косинусную функции тремя членами ряда Маклорена (21. Прототип содержит блоки умножения и сумматоры.Его недостаток - отсутствие регулировки масштаба воспроизводимой зависимости и сравнительно большой объем оборудования. Цель изобретения - упрощение и расширение диапазона изменения выходных функций.780017Оьх цз, ьх 1 4 вх 2 . 2 ОЬх еох ЙОЬЛ ьхсз(8) 3Преобразователь, блок-, схема которого представлена на чертеже, содержит блоки умножения 1-3, сумматоры4-7.Преобразователь работает следующим образом.В основу работы положены следующие аппроксимирующие зависимости,справедливые при 06 Х 1 л5 Ю 2 Х" 4 рЯрХ+2,488%4 Х+4,9672;И)СО% - Хф.2,486%4 Х 4 4,45574 (2)2 ЬО 75 аьыСинусная зависимость образуется.на...

Номер патента: 780698

Опубликовано: 15.11.1980

Авторы: Гриновецкий, Ляшенко

МПК: G06G 7/48

Метки: канала, моделирования, тональной, частоты

...представлена20 на чертеже. Устройство содержит КСсетку 1, модулятор 2, третий фазосдвигающий блок 3, демодулятор 4,амплитудно-фазовый фильтр 5, функциональный преобразователь 6, амплитудный модулятор 7, первый фазосдвигающий блок 8, генератор импульсов 9,генератор непрерывного сигнала 10,второй фазосдвигающий блок 11.Устройство работает следующимЗО образом. Сигнал тональной частоты, поступает на вход КС-сетки, которыйвоспроизводйт в диапазоне частот0,3-3,4 кГц рабочее затухание и волновое сопротйвление соединительных35линий. С выхода КС-сетки сигнал поступает на первый вход модулятора 2,где осуществляется перенос спектрасигнала в область частот, определяемуючастотой несущего колебания Г,40 поступающего на второй вход модулятора от...

Номер патента: 781828

Опубликовано: 23.11.1980

Авторы: Вербицкий, Гендель, Захаров, Кияшко, Лысюк, Потапов, Самчелеев, Хухлаев

МПК: G06G 7/02

Метки: выделения, минимального, сигнала

...йоследовательновклвченными на выходе сравйивающими диодами 2, охваченных глубокойотрицательной обратной связью, и имеющих по три входных цепи с едийичньачикоэфФициентами передачи. ВыходыоПерационных усилителей соединены вместе 15"иподключены на один иэ входов суммирующего усилителя 3, На первые входыоперационных усилителей 1 подается,отрицательное опорное напряжениеОопс минусовой шины опорного напряжения 4.Входные сигналы Пс- Псп подаютсяодновременно и на входы детекторов5 нулей, вырабатывающих управляющиесигналы, которые управляют состояниемключей 6. С помощью ключей коммутируется опорное положительное напряже. ние + 00 с положительной шины опор-ного напряжения 7 на третьи входыоперационных усилителей 1,Устройство работает следующим...

Номер патента: 781829

Опубликовано: 23.11.1980

Автор: Карандаков

МПК: G06G 7/12

Метки: блок, обратимый, операционный

...моделируеьых сигналов и сравнительная сложностьФункциональной схемыЦелью изобретения является повышение точности работы и упрощениеФункциональной схемы,Поставленная цель достигаетсятем, что второй вывод операторногодвухполюсника обратной связи соеди 10нен с объединенными выводами операторных двухполюсников и с неинвертирующим входом усилительного элемента,На чертеже изображена Функциональная схема обратимого операционного блока.15Формула" изобретения Источники, информации,принятые во внимание при экспертизе1, Смолов В.В. Аналоговые вычислительные машины. Высшая школа,192,с. 30-31, р. 1-7,б.2, Смолов В.Б. Аналоговые вычислительные машины. Высшая школаф,1972, с. 128-130, р., 11-23,б (прототип) . Составитель О, ОтрадновТехред...

Номер патента: 781830

Опубликовано: 23.11.1980

Авторы: Волкодаев, Холин

МПК: G06G 7/122

Метки: ветви, графе, пути, экстремальной

...источники напряжения и подвижные контакты пороговых элементовк шине нулевого потенциала,На чертеже изображена структурнаясхема устройства.Устройство содержит переменныйрезистор 1 ключ 2 набора пути, пороговый элемент 3 с контактом 4,элемент 5 индикации, регулируемыйисточник б напряжения, источник 7напряжения и реле.8 индикации с контактом 9.Устройство работает следующимобразом,Ф В исходном состоянии величинавыходного напряжения регулируемогоисточника б напряжения равна нулю.Цепи, состоящие иэ последовательносоединенных элементов 5 .индикациии разОмкнутых пар контактов 4 пороговых элементов 3 ссответствуюцихмоделей ветвей, параллельно другдругу подключены к цепи, состоящейиз последовательно соединенныхисточника 7 и реле 8 индикации....

Номер патента: 781831

Опубликовано: 23.11.1980

Авторы: Воробьев, Сычев, Шатилов

МПК: G06G 7/122

Метки: временными, графиков, моделирования, обобщенных, оценками, переменными, сетевых

...13 и 14 сдвига груп-,пируются по числу коэффициентовсезонности и длительности сезонов 60и подключаются к элементам ИЛИ 19и 20 соответственно, В Формирователи34 и 35 временного интервала заносятся нормативные длительности предыдущей и последующей работ соответотвеяно. Выходы реверсивного счет,чика 40, подключенные к элементу И 32, соответствущт числу, Равному параметру данной пары работ. Триггеры 38, 36 и 37 устанавливаются в нулевое состояние.Ко входу элемента ИЛИ,З подключены выходы элементов И 7 всех блоков моделей пар работ. В исходном состоянии сигнал на выходе элемента ИЛИ 3 отсутствует и импульсы серии Б через элемент 4 запрета поступают на задатчики 5 адреса, в которых записан номер предццущей работы,до тех пор, пока на выходе...

Номер патента: 781832

Опубликовано: 23.11.1980

Авторы: Ефремов, Карасинский, Соботович, Таранов

МПК: G06G 7/16

Метки: умножитель, частоты

...и первый элемент ИЛИ, причем выход генератора опорной частоты соединен со счетным 40 входом суммирующего счетчика, установочный вход которого соединен с первым выходом блока синхронизации и первым входом первого элемента ИЛИ, выходы разрядов суммирующего счетчика подключены ко входам регистра, управляющИй вход которого подключен ко второму выходу блбка синхронизации и управляющему входу сумматора, вход блока синхронизации 0 является входом устройства, выходыстарших разрядов регистра соединены со входами вычитающего счетчика, установочный вход которого подключен к выходу первого элемента ИЛИ, а выход -ко второму входу первого элемента ИЛИ и входу синхронизации сумматора, входы которогб соединены с выходами младших разрядов регистра,...

Номер патента: 781833

Опубликовано: 23.11.1980

Авторы: Качоровский, Тухель

МПК: G06G 7/161

Метки: время-импульсное, делительное

...мультивйбратор2, Длительность импульса, формируемогб управляемым ждущим мультивибратором 2, является функцией величинывыходного напряжения блока 1 сравнения, В элементе ИЛИ 6 происходитсовмещение длительностей импульса свыхода генератора 7 импульсов и импульса управляемого ждущего мультивибратора 2, Присоединение длительности импульса генератора 7 импуль"сов к импульсу управляемого ждущегоМультивибратора 2 обеспечивает перекрытие времени переходных процес" "сов; протекающих в нем при восстановлении его невозбужденного состояния и повышает устойчивость работыпри малых напряжениях с выхода источника 8 напряжения-делимого.На выходе управляемого ждущегомультивибратора 2 формируется сигнал с широтно-импульсной модуляциейи поступает на...

Номер патента: 781834

Опубликовано: 23.11.1980

Авторы: Коваль, Краковский, Чайковский

МПК: G06G 7/22

Метки: координат, полярные, преобразования, прямоугольных

...= 1 г 2, ,Б (2)Направление поворота определяетсязнаком одной из проекциЯ предыдущегоположения вектора и зависит от заданного направления отсчета угла нсистеме координат (левой или правой),Например, если вектор поворачиваетсядо совмцения с осью у и угол отсчитывается от этой оси по часовой стрелке (геограФическая система координат), тов 1 дпЦ) = в 1 у х (3)Если в 1 Зп ( = + 1, то поворот век"тора осуцествляется против часовойстрелки, а при в 1 дп(= - 1 - по часовой стрелке.Поворот осуществляется путем выполнения операцийх = х сов( - У.(в 1 п Ю (4)у;: усовф;+ хг с в 1 п 9 с,В результате В поворотов некторзаймет положение, отличающееся отоси у на угол, не пренышающий значения 6 щЗбд/2 о, угловое положениевектора н исходной системе...

Номер патента: 781835

Опубликовано: 23.11.1980

Авторы: Выдолоб, Жаворонков, Зайцев, Купцов

МПК: G06G 7/22

Метки: синусно-косинусный, цифро-аналоговый

...услож.нению.Наиболее близким техническкм решением к предлагаемому является синусно-косинусный циФроаналоговый36 преобразователь, содержащий цифровой управляемый резистор, цифровой вход которого является цифровым входом преобразователя, два операционных усилителя с резисторами обратной связи,и маештабные резисторы, вход первого операционного усилителя через первый масштабный резистор соединен с первыми выходами ключей цифрового управляемого резистора, вторые вы" ходы ключей последнего через второй масштабный резистор подключены к входу второго операционного усилителя, объединенные выводы разрядных резисторов цифрового управляемого резистора являются аналоговым входом пРеобразователя, а их свободные выводы подключены ко входам...

Номер патента: 781836

Опубликовано: 23.11.1980

Авторы: Спиридонов, Чепыженко

МПК: G06G 7/24

Метки: разностно-логарифмический

...коммутатор, разделительный конденсатор и усилительограничитель, причем первый выходаналогового коммутатора через разделительный конденсатор соединен сусилителем-ограничителем, второй вы-,ход"аналогового "коммутатора соединенс входом генератора экспбненты, тре"тий выход аналогового коммутаторасоединен со вторым входом первогокоммутатора, выход усилителя-огра"ничителя соединен совторым входомвторого компаратора.Ба Фиг. 1 представлена функциональная схема разностно-логарифмического преобразователя; на Фиг. 2эпюры напряжений на выходе блоков.Устройство содержит аналоговыйкоммутатор 1, разделительный конденсатор 2, инвертирующий усилительограничитель 3, первый и второй, компараторы 4 и 5,генератор б экспо"ненты, вы 1 итаюцее...

Номер патента: 781837

Опубликовано: 23.11.1980

Авторы: Бусаров, Верлань

МПК: G06G 7/25

Метки: гистерезиса, моделирования, петли

...предлагаемого устройства моделирования петли гистереэиса; на фиг. 2 произвольный гистереэисный цикл (сплошные линии) как результат пере" сечения двух семейств интегральных кривых (пунктирные линии) на Фиг,3 явление релаксации в элементе с гистерезисом (вдоль АВ - скоростное нагруженйе элемента, вдоль ВС - релаксация, выражаюцаяся в плавном спаде выходного сигнала при Фиксации уровня входного сигнала). Пунктирными линиями изображены кривые нагружения, получаемые при разных фиксированных скоростях изменения входного сигнала х.Устройство содержит первый блок 1 дифференцирования, второй блок 2 дифференцирования, блок 3 управления, первый Функциональный преобразователь 4, второй Функциональный преобразователь 5, третий функциональный...

Номер патента: 781838

Опубликовано: 23.11.1980

Автор: Холодов

МПК: G06G 7/26

Метки: функциональный

...напряжения,первом, втором, третьем и четвертомпереключателях 7-10, первом ивтором ключах 11 и 12, потенциометре13 установки начальной координаты,первый и нторой резисторы 14 и 15 обратной связи, входной резистор 16,первый и второй сперационные усилители 17 и 18, а также суммирующийрезистор 1 У, повторитель 20, ключ 21,компаратор 22, запоминающий конденсатор 23, дифференциальный усилитель 24.функциональный преобразовательработает следуюцим образом,Каждый иэ элементов аппроксимации1,, 1 й носпронзводит уравнениеФормула изобретения 10 15 20 30 35 40 Х, , Х - напряжения, равные абсциссам начала и конца данногоотрезка аппроксимацииу; , у, - напряжения, равные координатам начала и конца данного отрезка аппроксимации,Перед настройкой...

Номер патента: 781839

Опубликовано: 23.11.1980

Авторы: Данильчук, Капицкий, Никитчук

МПК: G06G 7/26

Метки: генератор, функциональный

...в аналоговое запоминающее устройство 5 и через сумматор 3 и ключ 8 - в ана- логовое запоминающее устройство б. В течение нулевого такта, длительность которого определяется элементом 19 задержки, функциональный преобразователь приводится в исходное состояние.По истечении времени задержки, 15 импульс с выхода элемента 19 уста- . навливает триггер 20 в единичное состояние. При этом запускается генератор тактовых импульсов и вырабатывается первый тактовый импульс, Щ который устанавливает счетный триггер 14 в единичное состояние, В счетчик 15 записывается код степени а в регистр 1 - код числа Х, При этом в блоке памяти выбирается код коэффициента аП, который через коммутатор 16 поступает на цифровые входы множительного устройства 2,...

Номер патента: 781840

Опубликовано: 23.11.1980

Авторы: Белецкий, Кулик, Мазарчук, Рыбченко

МПК: G06G 7/44

Метки: дифференциальных, производных, решения, уравнений, частных

...вход которого и вход ре- З 5 гистра соединены со вторым выходом блока 9 памяти, выход счетчика соединен со входом дешифратора адреса, выход которого соединен с третьим входом блока 9 памяти, выход регистра 4 О соединен со входом дешифратора операции, выход которого соединен с третьим входом блока 6 ключей, с третьим входом функционального преобразователя 7 и со вторым входом цифрового вычисли-. тельного блока 8.При решении дифференциальных уравнений в частных производных блок 10 управления реализует следующие операции: ввод информации в аналоговый процессор 4, съем информации из аналогового процессора 4 и совместная работа с цифровым вычислительным блоком 8, Реализация этих операций осуществляется с помощью подпрограмм, хранимых в...

Номер патента: 781841

Опубликовано: 23.11.1980

Авторы: Бережная, Бухман, Макаренко, Федоров

МПК: G06G 7/46

Метки: бесконечных, лапласа, моделирования, областей, уравнения

...по матрицам60функций С (РР )и 6 (Р;Р.)Если область 5 а, ограниченную кон- . туром Ь, разбить сеткой, тодлякаждой внутренней узловой точки этой сет 5решением интеграль суравнения (потенциалдвойного слоя);6 (Р Р ) - ядро интегрального41юуравнения, известная 1 ОФункция координат Ри Р;Р и Р - точки, принадлежащие.решением уравнения(1).По функции )4(Р ) может быть найдено решение в любой точке Р 1, лежащей Снаружи от контура О . по формуле, ф(Рк)." 6( ( 1"20где С 2(Р; Р ) - известная функция откоординат точек Ри Р 1.Заменяя интегралы, входящие в формулы (2) и (3), конечными суммами, можно получить формулыфА,) 1 14 гР, Р, ), Р.),Р+Р,)1,2,3)п (2 а) ки, включая точки контура 1, записывается соответствующая система разностных уравнений где...

Номер патента: 781842

Опубликовано: 23.11.1980

Авторы: Азаров, Андриевский, Гармаш, Прокофьев

МПК: G06G 7/46

Метки: модели, сеточной, узловой, элемент

...схем управления, число которых соответствует количеству параллельно соединенных цепочек в блоке 1 проводимости. Каждая схема управления выполнена на двух резисторах 11 и 12, полевом транзисторе 14 и диоде 13 (15 - выходной транзистор логики программного блока 4).Устройство работает следующим образом.В программном блоке 4, в цифровом коде записывается номер й одной из параллельных цепочек блока 1 проводимости. С его выхода на блок 3 управления подается сигнал, разрешающий работу только одного выбранного ключа 8. На другой вход блока 3 управления с блока 5 формирования относительной длительности импульса поступает широтно-импульсный управляющий сигнал, Блок 3 управления вырабатывает сигнал, синхронный с сигналом ф который...

Номер патента: 781843

Опубликовано: 23.11.1980

Автор: Гендрих

МПК: G06G 7/48

Метки: ванне, задач, моделирования, поля, теории, электролитической

...любого порядка. Электроды 1 имеют форму эквипотенциальной поверхности по следующей причине. Мультиполь - этоматематический источник поля, состоящий из точечных электродов-полюсов. Физически такой источник должен быть смоделирован из электродов, обладающих необходимым объемом, чтобы обеспечить .стенание с него требуемого электрического тока Но чтобы не нарушить величину и структуру поля мультиполя в этом случае электроду необходимо придать форму эквипотенциальной поверхности, обра781843 формула изобретения аказ 5 б Тираж 75 сное НИИПИ ктная,4 П "Патент", г. Ужго ул или 3 зующейся вокруг точечного математического полюса мультиполя.Для создания необходимого момента мультиполя его полюса должны находиться строго на определенных расстояниях...

Номер патента: 781844

Опубликовано: 23.11.1980

Авторы: Бобылев, Мельников, Набока

МПК: G06G 7/48

Метки: моделирования, сухого, трения

...представляет собой двухполюсник, состоящий из 15двух параллельных ветвей, в каждую изкоторых включены диод 2 и переход база-коллектор транзисторов 1, то токчерез каждую ветвь зависит от свойствименно перехода база-коллектор. Диоды щ 0Фактически "выбирают" нужный переходдля соответствующей полярности приложенного напряжения и снижают величину обратного напряжения на переход.При приложении к переходу база-коллек 25тор прямого напряжения ("-" к коллектору через диод, "+" к базе) ток через переход определяется вольтамперной выходной характеристикой транзистора, включенного по схеме с общей базой. Из анализа характеристики очевид-Зно, что весь нелинейный начальныйучасток характеристики (+1 В -ОВ) невлияет на характер протекания тока...

Номер патента: 781845

Опубликовано: 23.11.1980

Автор: Чуйков

МПК: G06G 7/48

Метки: каналов, моделирования, связи

...задающим генератором 3, включается в работу. решающий блок 10, анализирующий переданную по каналу связи кодограыау сообщения, В момент прихода с задающего генератора 3 сигнала из серии импульсов, задающих закон появления помех в канале связи и сигнала с 1-го плеча и-стабильного триггера 5, находящегося в данный момент в одиночном состоянии, на входы соответствующей промежуточной схемы совпадения 6, на выходе которой появляется согнал, запускающий время- задающий элемент 7, Времязадающий элемент 7, определяющий длительность пакета ошибок, разрешает прохождение через основную схему 8 совпадения случайного потока на собирательную и-входовую схему 9 и через нее на вход элемента И 11, Поток ошибок в данном пакете закончится после того,...

Номер патента: 781846

Опубликовано: 23.11.1980

Авторы: Борис, Димбровский, Кузьменко, Мартынюк-Лотоцкий, Середа

МПК: G06G 7/60

Метки: моделирования, нейрона

...преобразователь 5, преобразователь б напряжения в частоту, функциональный преобразователь содержит резисторы 7, ограничительные дио ды 81 -8 и 81 -8) и операционный усилитель 9.Работает устройство следующим образом.Входные возбуждающие сигналы в виде частоты подаются на формирователи-1 сигналов, входные тормозящие сигналы подаются на Формирователи 11 -1 ,сигналов.1Последовательность импульсов, стабилизированных по амплитуде и длительности, с частотой следования равной входной частоте подается на преобразователи 2 -2 1 и 2 -,. Преобразованное постоянное напряжение подается на блок 31 -3 и 3 -3 заданйя весовых 55 коэффициентов позволяющее изменять величину этого напряжения.Сумма напряжения возбуждающих вхо-, дов вычитается с суммой...

Номер патента: 781847

Опубликовано: 23.11.1980

Авторы: Говорущенко, Федорко

МПК: G06G 7/70

Метки: моделирования, процесса, средства, торможения, транспортного

...П-образная скоба,на концахкоторой укреплены тормозные колодки 4.40Тип, фбрма, качество материала и размеры тормозных колодок в процессе моделирования могут изменяться. Внутривращаемой скобы расположены неподвижные катушки индуктора 5.На втором этапе в исходном состоянии усилитель управления 12 находитсяйоднапряжениеми его схема замыкаетцепь питания группы накапливающих конденсаторов 8. Конденсаторы заряжаются, .При достижении заданного рабочего на - -йряжения на конденсаторах усилитель 13через элемент НЕ 11 отключает усилитель 12. Схема приготовлена для нача"- -ла"моделирования процесса торможения,55Следующий этап - работа схемы (моделирование). В зависимости от видамЪдедироваййяпроцесса"тбрМойбйия -рабочее-тбрможенйе или...

Номер патента: 783803

Опубликовано: 30.11.1980

Авторы: Гершкович, Ключников

МПК: G06G 5/00

Метки: аналогового, пневматический, пульсирующий, сигнала

...камереэлемента 1 сравнения.Преобразователь работает следующим образомПри подаче входного сигнала навыходе элемента сравнения формируется единичный дискретный сигнал, давление в емкости 3 и на выходе Р вначинает, возрастать по эксионенциаль783803 Пневматический преобразовательаналогового сигнала в пульсирующий,содержащий элемент сравнения, плюсо-вая камера которого соединена свходным каналом, а выход через дроссель подключен к емкости и выходно - му каналу Преббразователя, о т л и ч а ю щ и йс ятем, что, с цельюрасширения функциональных возможностей, в нем устаановлейы дополнительно-"-элемент запоминания максимума и элемент запоминания минимума, причемвходы элемеенатов запбминанйя максиму 20 ма иминимума соединейы с выходнымканалом...

Номер патента: 783804

Опубликовано: 30.11.1980

Авторы: Ведерников, Кондаков

МПК: G06G 7/12

Метки: вичислительное

...3 служит для отыскайия через дешифратор 4 в блоке 5 памяти значений приращений ординат узлов аппроксимации заданной функции.Сигналы с разрядных выходов счетчика 2 и счетчика 3 поступают на первые входы блока 14 сравнения кодов. При равенстве кодов на выходе аналого-цифрового преобразователя 13 и в счетчиках 2 и 3 на выходе блока 14 сравнения кодов формируется сигнал, поступающий на управляющий вход ре- гистра 10 и разрешающий запись в него кода с выхода реверсивного счетчика 8. Преобразователь б код-частота, управляемый по первым входам разрядными выходами первого счетчика 2, а по нторым - выходами блока 5 памяти, формирует на выходе сигнал разрешения счета, который поступает на вход элемента И 7 и разрешает прохождение...

Номер патента: 783805

Опубликовано: 30.11.1980

Автор: Цытович

МПК: G06G 7/12

Метки: аналоговых, информации, линий, носителями, развертывающий, связи, сигналов, широтно-импульсными

...с - определяется суммойэтих сигналов, В результате постоянная составляющая импульсов у (с) эа 20перйод То соответствует величине сигнала управления х, (с).Синхронно с изменением знака импульсов у (с) на выходе однонибратора 4 Формируются импульсы ук(с) малойдлительности (Фиг. За), с помощью которых происходит управление ключом 3.Для случая у(с)0 принцип работы каскада, включающего в себя звенья1, 2, 3, 5 является аналогичным вышерассмотренномту для звеньев б, 7, 8(фин. Зб, интервалы времени С С),При УС(С) Ф О ключ 3 перЕходит всостояние, при котором его разомкнутые контакты оказываются замкнутыми.Сигнал уф (с) на выходе.иивертора10 повторяет Форму выходных импульсову(с) релейного элемента 5, однако,янвертирован по знаку, что позволяетс...

Номер патента: 783806

Опубликовано: 30.11.1980

Авторы: Каплун, Коровкина

МПК: G06G 7/16

Метки: делительное

...усилитель 8,второй интегрирующий усилитель 9,блок 10 сравнения, первый инвертирующий усилитель 11, нторойеиннертирующий усилитель 12,источник 13 эталонного напряжения, пиковый детектор 14,первый разрядный ключ 15, нторой разрядный ключ 16, шину 17 нулевого потенциала, первый вход 18, второй вход19 ИустаноноЧный вход 20 устройстн;а.Делнтельное устройство работаетследующим образом.Если напряжения числителя и знаменателя (О, О соответственно) имеют одинаковую полярность, то логический "0" на выходе элемента Исключающее ИЛИ 4 переводит ключи 7 и 5 втакое состояние, при котором на выход ключей поступают неиннертируемыевходные напряжения (н ключе 7 - напряжение числителя О, н ключе 5напряжение Оо эталонного источника 13),В случае, когда...

Номер патента: 783807

Опубликовано: 30.11.1980

Авторы: Ведерников, Кондаков

МПК: G06G 7/26

Метки: воспроизведения, времени, коэффициентов, переменных

...первый 1 и второй 2 кусочно-линейные аппроксиматоры, усредняющий Фильтр 3, первый счетчик 4, второй счетчик б 5 5, третий счетчик 6, блок 7 сравнениякодов, блок 8 формирования широтно-импульсного сигнала, генератор 9 прямоугольных импульсов, инвертор.10, дешифратор 11, управляежй делитель 12частоты и блок 13 управления.Работает устройство следующим образом.Последовательно включенные второйсчетчик 5, управляеьвй делитель 12 частоты, третий счетчик б и первый счетчик 4 пересчитывают прямоугольные импульсы с выхода генератора 9 прямоугольных импульсов, причем счетчик 5п-разрядный, а счетчик б - и + 1-разрядныйБлок 7 сравнения кодов сравниваетсостояние и разрядов счетчиков 5 и би вырабатывает на выходе единицу, если МС М, а в случае й...

Номер патента: 783808

Опубликовано: 30.11.1980

Авторы: Копотилов, Лукьянов, Любушкин, Щербак

МПК: G06G 7/32

Метки: дифференциальных, производных, решения, уравнений, частных

...Напряжения узловых точек В-сеток1 и 2 поступают, на входы блоков 7ст о ейЦель изобретения - увеличение бы- сРавнения (например комнарат )/ аторыроде ствия устройства. 4 выходы которых управляют работой клюУказанная цель достигается тем, чей 8, которые подают через ограничичто в устройство для решения дифферен- тельные резисторы 9 напряжения одногоциальных уравнений н частных произ- из знаков источника 10 напряжения наводных; содержащее две В-сетки различ- вход повторителя 4 напряжений.ной топологии, узловые точки которых о Работает устройство следующимобсоединены между собой цепочками из разом.двух последовательносоединенных со- -: Пусть в средней точке любой цепочгласуюцйх резисторов, запоминающие ки из последовательно...

Номер патента: 783809

Опубликовано: 30.11.1980

Авторы: Камаев, Коломийцев, Френкель

МПК: G06G 7/48

Метки: граничных, задания, условий

...теплопроводности переводится в линейноедифференциальное уравнение относительно теплового потенциала ф , а граничные условия третьего рода- Э (т) - :ос т,-тД (1)ЭТ 4 Вгде Тг - температура граничной поверхности телаТ - температура средч,становятся нелинейными25 4телях с памятью, количество которых соответствует числу граничных узлов модели.Блок 8 сравнения реализуется, например, как дифференциальный усилитель с генератором, изменяющим коды цифроаналоговых преобразователей бло- . ка 3 запоминания напряжений в зависимости от знака рассогласования входных напряжений дифференциального усилителя. Блок сравнения изменяет выходнйе напряжения блока запоминания напряжений до достижения их равенства напряжению выхода сумматора при...
