Номер патента: 1292012

Опубликовано: 23.02.1987

Авторы: Бирман, Ландшафт, Ледовская, Шепилов

МПК: G06G 5/00

Метки: демодулятор, пневматический, сигнала, широтно-импульсного

...(ТОТ ) на выходе демо -йдулятора фсрмируется сглаженный сигнал Р , , величина которого определяется скважностью входного сигнала, Из теории пневматических цепей известно, ч:то постоянная времени демодулятора.Демодулятор содержит первый 1 и второй 2 дроссели, емкость 3 и одно- мембранный элемент 4. Входной канал сигнала Р соединен через первый дроссельс емкостью 3 и выходным каналом Р , непосредственно - свыхглухой камерой одномембранного элемента 4 и через второй дроссель 2 с соплом элемента и, проточная камера которого связана с выходным каналом,Устройство работает следующим образом.Сигнал Р представлен периодичес - кой последовательностью прямоуголь - ных широтно-модулированных импульсов 9201 2звена ламинарный цроссель - объем...

Номер патента: 1292013

Опубликовано: 23.02.1987

Авторы: Мирианашвили, Таран

МПК: G06G 7/122

Метки: задач, оптимизационных, продукции, режимов, решения, сельскохозяйственной, хранения

...на первый и второйвходы первого множительного узла 31,осуществляющего их перемножение ивыдающего напряжениесоответствующее произведению 1, . Это напряжение подается ца вход функционального преобразователя 32, выходноенапряжение Б которого соответствуц - ,у.ет значению е" . Это напряжениеперемножается в третьем множительномузле 33 с напряжением Ь 2, полученнымс выхода операционного усилителя 10;в результате получается напряжение,пропорциональное значению произведенияец, Одновременно напряже Иние П , пропорциональное значению 3.,3У , пропорциональное значению Б, и ПУпропорциональное значению С, подаются на входы второго множительного узла 34, где перемцожаются, в результате чего ца его выходе получается напряжение С , соответствующеее...

Номер патента: 1292014

Опубликовано: 23.02.1987

Авторы: Кочетков, Лопарев

МПК: G06G 7/26, G06G 7/28

Метки: аппроксиматор, кусочно-линейный

...с напряжением Ео задающим период воспроизводимой функции,При нахождении входного сигнала 40в пределах первого периода всевыхоДные напряжения делителя 8 меньше Е, что соответствует низкому логическому уровню сигналов Б на входах многовходового компаратора 2,Эти сигналы закрывают ключи второгоблока 5 кл:чей и на вход сумматора7 поступает только Ц и постоянноевсмещение от второго реэистивного делителя 9, определяющее положениеначальной точки аргумента относительно оси ординат (задание начальнойфазы).При нахождении входного сигналав -м периоде, т,е. при 55(1-1)Е с Б( 1 Евыходные сигналы делителя 2 с номерами от 1 до 1-1 включительно меньшеЕ,Логический блок 3 производит выделение д - го участка аппроксимациии при помощи логического...

Номер патента: 1292015

Опубликовано: 23.02.1987

Авторы: Ачкасов, Денисов, Попенко

МПК: G06G 7/48

Метки: многоканальной, моделирования, связи, системы

...функции. Выходные сигналы перемножителей 4 суммируются в сумматоре 5, и с его выхода суммарный сигнал поступает в линию связи,На приемной стороне генератор 6 функций Уолша вырабатывает функции аналогично генератору 1 функций Уолша на передающей стороне. Работа делителя 7 частоты, управляемыхинверторов 8 аналогична работе делителя 2 и инверторов 3 на передающей стороне соответственно, Таким образом, на вторые входы перемножителей 9 поступают сигналы, аналогичные тем, которые поступают на вторые входы перемножи 15 2телей 4, На первые входы перемножителей 9 поступает входной сигнал с выхода линии связи. В перемножителях 9 произвоцится умножение входного сигнала на одну из ортогональных функций. Сигналы с выходов перемножителей 9...

Номер патента: 1293740

Опубликовано: 28.02.1987

Автор: Осипов

МПК: G06G 7/52, G09B 9/00

Метки: воспроизводства, моделирования, продукта, процесса, системах, экономических

..., а1Э -- (1-Э ). (4) 25 1+К1+К1+Кна выходе умножающего ЦАП 16 - функТекущее приращение продукта, полученное на элементарном отрезке вре- ция 1 К. Они используются в вычисмени дТ, равнолениях накопления О и приращения д .т дТ 8 Ь-дТ .,Блок 19 воспроизводит функцию эффек 30д ( д д Т (1 Э 1 Э ) Т (5) тивности первого пдрадел2формулу 6 и фиг. 3). После умножения где 8 6 ее на сигнал с выхода алгебраичесфкого масштабного сумматора 5 на вы(1+К ) г.Э (1+К" ")К исх Получение функци рав а) К 1 1+(1+Ь) К 1-Э 1+К 1Э,тервал времени эк тия, равный, напр лу, месяцу, Велич ления фондов) в и равна отношению н нального достояни та,производимого зок времени, Затем рез элемент 39 заде номического развимер, году, квартана Т (время о 5 новрвом...

Номер патента: 1295422

Опубликовано: 07.03.1987

Авторы: Бычук, Слобожанский

МПК: G06G 3/08

Метки: дифференцирующее

...вид,Дифференцирующее устройство сос Отоит из основания 1, на котором расположен первый направляющий элемент 2,на последнем установлена каретка 3,на ней укреплены второй 4 и третий 5направляющие элементы, расположенные 15перпендикулярно первому направляющему элементу 2. На третьем направляющем эле енте 5 подвижно установлен пишущий узел 6, размещенный в пазу 7пластины, .конец которой установлен на 2 Опервой оси 8, закрепленной на масштабной линейке 9, "соединенной с вторымнаправляющим элементом 4 поступательной кинематической парой с Фиксирующим узлом 10, Вторая каретка 11 расположена на втором направляющем элементе 4 и соединена с визиром 12,выполненным в виде дериватора,осью 13.Стержни 14 параллелограммного механизма. шарнирно соединены...

Номер патента: 1295423

Опубликовано: 07.03.1987

Авторы: Батищев, Коробова, Лизунов

МПК: G06G 7/19

Метки: коэффициентов, разложения, структурной, функции

...нестационарных про- устройства процесса х(с) на о цессов х и у(1-,) на выходах бло ход п лучаю коэфф ци р ходе получают коэффициенты разложения в ряд по ортогональным полиномам ков 7 усреднения устанавливаются сигналы, значения которых принимаются в Лагерра автостру ураге а автоструктурной функции, качестве оценок параметров модели ВСФФормула изобретения вида ) ед, а Т. ( ), (2)35КжО Устройство для определения коэфгде 1 ( 0 ) - полиномы Лагерра. фициентов разложения структурнойВСФ (1) определена на интервале функции, содержащее п (и - число и обладает свойством четности, т.е. определяемых коэфФициентов) сумма- Э(ь( ) = 0(- (,), что дает возмож торов, и блоков усреднения, первый ность аппроксимации ее моделью (2).и второй...

Номер патента: 1295424

Опубликовано: 07.03.1987

Авторы: Батищев, Лизунов

МПК: G06G 7/19

Метки: структурной, функции

...что полученные на выходах предлагаемого устройства величины а, (п = 0,2,4, ) суть оценки коэффициентов разложения СФ Р) в ряд по ортогональным полиномам Лежандра,Считывание значения коэффициенто с выходов соответствующих интеграторов происходит в конце каждого цикла перед сбросом интеграторов в ноль по сигналу с выхода делителя 10 частоты, При этом время цикла выбирается равным времени интегрирования интеграторов 17 Т = Ь (число ячеек первого блока 8 памяти). Таким образом, выходной сигнал интеграторов в конце каждого цикла есть уточненный отсчет текущих значений коэффициентов а , а а). По завершении очередного цикла (периода интегрирования) все интеграторы сбрасываются, а генератор 13 запускается заново сигналом с выхода делителя 10....

Номер патента: 1297078

Опубликовано: 15.03.1987

Авторы: Белоцерковский, Богуславский, Варламов, Комель

МПК: G06G 1/08

Метки: вычислительное

...предлагаемое устройство, общий вид, иа фиг.2 то же, со снятой крышкой: на фиг,Зто же, со снятым основанием, нафиг. 4 - то же, разрез.Устройство содержит .крышку 1, не"подвижно соединенную с основанием 2.В крышке выполнены дугообразные прорези 3-5 и прямолинейная прорезь 6,оцифрованные с помощью шкал 7-10.При этом на шкале 9 нанесены 20значения искомого показателя технико-экономического уровня труда ИТРи служащих в сфере производства,выраженного в баллах. На шкале 7 нанесены нормативные численные значения исходного показателя плака реализации, на шкале 8 - показателяпретензии потребителя за плохое качество за период предшествующий рассматриваемому. На шкале 10 нанесень фзначения исходного показателя уровня качества монтажных объектов....

Номер патента: 1297079

Опубликовано: 15.03.1987

Авторы: Капля, Слезкин

МПК: G06G 7/02

Метки: моментов, экстремумов

...50В случае подачи 1-го сигнала с нарастающим напряжением на выходе нуль-органа 2 формируется логичес" кая единица, так как каждое последующее значение входного сигнала (пре дыдущее хранится в блоке- на первом управляющем входе триггера 15 логическая "1", на втором входе - логический "0") обеспечивает его однократное срабатывание с задержкойот импульса с выхода коммутатора 7,Наличие задержки повышает достоверность результатов, так как исключается влияние переходных процессов присравнении после подключения данногоканала. Таким образом, логическая"1" на выходе триггеров 15 блока 14идентифицирует положительный знакпервой производной и подтверждаетпо обнуляющему входу триггера 16логический "0" на выходе,Уменьшение уровня входного...

Номер патента: 1297080

Опубликовано: 15.03.1987

Авторы: Бирко, Колесников, Финаев

МПК: G06G 7/122

Метки: оптимального, параметров, поиска

...блоков 5-5 датчиковранга параметров. 11 ричем в д-м блоке установки весовых коэффициентовформируется сумма И; Г;,На входы блока б обобщения второго уровня поступают оценки макроситуаций со своими весовыми коэффициентами, Блок б обобщения второгоуровня по заданному критерию Р оценивает вариант решения, соответствуннций данному набору оценок макроситуаций. Величина оценки вариантарешения данного такта запоминаетсяв блоке 7 памяти, а затем сравнивается с оценкой на предыдущем тактеГ,.блоком 8 сравнения вариантоврешения,Величина критерия Г снимается свыходов блока б в виде двоичного кода, который в общем случае подаетсяна входы блока памяти 7 и записывается в регистр 27. Если код регистра27 больше кода регистра 30, то элемент 28...

Номер патента: 1297081

Опубликовано: 15.03.1987

Авторы: Кизилов, Пащенко

МПК: G06G 7/16

Метки: аналоговое, вычислительное

...сигналы совходов 12 , 13 14 и сигнал обратной связи с выхода 15. Установившийся режим работы буцет достигнуттогда, когда среднее значение на вы О ходе интегратора 9 за период работыпереключателей 2 и 3 станет равнымнулю; Отсюда срецнее значение сигналана выходе 15; срецние значения сигналовс входов 12 13, 14.Аналогичный вид сигналов будети на остальных выходах 16 16В случае, когда интегратор имеетбольную постоянную времени при от ключении его от источника входногосигнала напряжение на его выходене изменяется до следующего подключения. В этом случае можно к одномуиэ входов, например первого дополЗ 0 нительного переключателя 5 подключить сигнал с выхода 15, Тогда навыходе 1 б сигнал равен2Х У,У(2)с с 3.35 40 где Х ,У,д- сигналы с входов...

Номер патента: 1297082

Опубликовано: 15.03.1987

Автор: Широков

МПК: G06G 7/161

Метки: аналоговых, перемножитель, сигналов

...на выходе второго источника сигнала-сомножителя 13, при этомдля простоты примем, что сигнал первого источника сигнала-сомножителя12 равен нулю, эпюры напряжений для55 этого случая представлены на фиг. 4.Будет считать, что при высоком уровне сигнала на первом выходе триггера2, первый ключ 3 находится в замкнутом состоянии, при низком - в разомк82 3 12970 нутом. При замкнутом состоянии перво, го ключа 3 линии переключения опера - ционного усилителя 1 смещены на величину сигнала второго источника сигнала-сомножителя 13, при размыкании первого ключа 3 они возвращаются в исходное положение. Вследствие этого при положительном сигнале второго источника сигнала-сомножителя 13 время заряда положительного конденсата О ра 5 увеличивается при...

Номер патента: 1297083

Опубликовано: 15.03.1987

Автор: Анисимов

МПК: G06G 7/25

Метки: воспроизведения, разрывных, функций

...однонайравленйой диагонали моста 1 (т, А, В) опреде ляются выражением Потенциалы в отдельных динения балансных резистор лей (т. С, 0) определяются ем Е-е е =е + - - д- К; (3) С 11 К +К 212Е-е,е =-е - - - д- КК+К2121 22Значение относительной разности потенциалов между симметричными точками соединения балансных резисторов делителей в противоположных ветвях однонаправленной диагонали моста 1 определяется выражением Е-еде =е -е =-2 е -2 - - а КЗОС, Э с па К +К21 22При равенстве напряжений на входах устройства, например при е =е =1 % =ОВ, потенциалы выводов однонаправленной диагонали моста 1, токи в положительной и отрицательной ветвях, потенциалы в отдельных точках соединения балансных резисторов определяются соответственно выражениями...

Номер патента: 1297084

Опубликовано: 15.03.1987

Авторы: Комаров, Мордвинов

МПК: G06G 7/26

Метки: генератор, функциональный

...-й к нагрузке поочередно подключаются выводы 2-7 и 2-4, напряжения которых равны 1)1, При этом ключ 30 включен и обеспечивает "вывод" из цепи нагрузки трансформатора 24. В интервалах времени- и-й соответб 7 7 Эственно поочередно подключаются вы" воды 2-8, 2-5 и 2-92-6 (при включенном ключе 30), формируя на нагрузке напряжения 2 Ь" и 3 Б , Для формирования на нагрузке в интервале времени С -Г, напряжения с амплитудой 4 Б, включаются ключи 21 и 20. При этом амплитуда напряжений на выводах 25-28 и 25-27 вторичных обмоток равна 4 У и к нагрузке подключают выводы 25-28 В интервале времени 1,- к нагрузке подключаются выводы 25-27 с напряжением 4 б через ключ 19, В последующие интервалы времени к нагрузке подключаются выводы последовательно...

Номер патента: 1297085

Опубликовано: 15.03.1987

Автор: Стерлин

МПК: G06G 7/26

Метки: генератор, многоканальный, функциональный

...каналов пос-.1 фтупают импульсы, по которым данныезаносятся в один из регистров 2-1,..,2-и,Если по завершении текущего программного блока предполагается отработка программного блока с одинаковым для ряда каналов формированиемфункций, то выполняются следующиедействия. Так как завершение текущего программного блока происходит одновременно по всей группе каналов, то сигналы запроса обмена этих каналов одновременно устанавливаются в единичное состояние. При этом обмен захватит самый приоритетный (младший по номе- РУ) канал Ьормирования функций, В соответствии с его запросом на обмен в буферный регистр данного канала, например регистр 2-1, считывает инеформацию о параметрах воспроизводимой функции, В дополнительный разряд этого...

Номер патента: 1298200

Опубликовано: 23.03.1987

Авторы: Майстровский, Топорков, Хвостов

МПК: G06G 7/62

Метки: городского, моделирования, системы, электроснабжения, электротранспорта

...ключа10 этот участок подключается к соответствующему задатчику нагрузки, т.е.стабилизатору 8 тока,На выходе эадатчика нагрузки,представляющего собой стабилизированный источник тока, устанавливается ток, пропорциональный среднему,току одной машины и их числу намаршруте. После набора схемы какого-либо маршрута транзистор 15 автоматически моделирует нагрузку насвоем отрезке контактной и рельсовой сетей величина которой пропорциональна среднему току одной машины, их числу и отношению длиныэтого участка к длине всего маршрута.При прохождении по данному отрезку контактной и рельсовой сетейюнескольких. маршрутов нагрузка,создаваемая отдельным транзистором15 на своем отрезке контактной ирельсовой сетей, пропорциональнасумме нагрузок,...

Номер патента: 1298772

Опубликовано: 23.03.1987

Авторы: Аллахвердиев, Бабаев, Исмаилов, Пресс, Рахманов, Широколова

МПК: G06G 5/00

Метки: пневматический

...принципи альная схема предлагаемого преобразователя.Преобразователь содержит одномембранный клапан 1, элемент 2 сравнения, обратный клапан 3, повторитель 15 4, клапан 5 сброса и ячейку 6 памяти.Проточная камера одномембранного клапана 1 соединена с входным каналом Р , сопло - с плюсовой камеройВх фэлемента 2 сравнения, глухая камера - 20 с выходом обратного клапана 3, минусовой камерой элемента 2 сравнения и через клапан 5 сброса - с атмосферой. Выход элемента 2 сравнения подключен к входу последовательно соеди ненных обратного клапана 5, повтори- теля 4 и ячейки б памяти, выход которой связай с выходным каналом преобразователя Р. Управлякнцие камеры клапана 5 сброса и ячейки 6 памя ти подключены соответственно к командным...

Номер патента: 1298773

Опубликовано: 23.03.1987

Автор: Сафиуллин

МПК: G01R 19/04, G06G 7/02

Метки: значений, напряжений, экстремальных

...минимальных и максимальных по абсолютной величине,На чертеже представлена схемапредлагаемого устройства.Устройство содержит группу блоков 1 выделения модуля, блок 2 выделения максимального напряжения,группу элементов 3 вычитания, группу переключателей 4, указатель 5канала экстремального напряжения,группу ключей 6, шину 7 управления,информационные входы 8.Устройство работает следующимобразом.При выделении напряжения, модулькоторого максимален, по шине 7 подается управляющий сигнал, подключаппций выходы блоков 11 1 к входам указателя 5. При этом на соответствующем выходе указателя 5 возникает потенциал, указывающий номерэкстремального канала. Открываетсяодин из ключей б, через который соответствующее входное напряжениепоступает...

Номер патента: 1298774

Опубликовано: 23.03.1987

Авторы: Алексеев, Мержанов, Спичкин, Ячкула

МПК: G06G 7/122

Метки: дискретного, задач, программирования, решения

...элемента ИЛИ 26 сигналпоступает на один из входов элемента И 27, на другом входе которого есть сигнал с выхода элемента НЕ 32,С выхода элемента И 27 сигнал поступает на нулевой вход триггера 29 и генератора 30. Триггер 29 переФходит в нулевое состояние, при этом снимается сигнал"с входного полюса а элемента 34 коммутации и выходов д д этого элемента. Обеспечиваются управляющие цепи всех групп ключей 9 блока 2, кроме группы, соотВетствующей оптимальной для данного шага решения последовательности номенклатур, При этом снимаются сигналы с входов всех операционных усилителей 12 блока 3, кроме усилителя, соответствующего оптимальной последовательности. Генератор 30 вырабатывает один импуцьс, который поступает на входной полюс с элемента34,...

Номер патента: 1298775

Опубликовано: 23.03.1987

Автор: Медников

МПК: G06G 7/186

Метки: интегратор

...блока 14 синхронизации. Таккак в интервале времени, не превышаающем Т, от момента 1, на вход управления записью аналогового запоминаю 5 Ю 5 щего блока 7 поступает импульс управ 1,4 .ЦР т С, зх фбн ления П, с второго выхода блокасинхронизации 14, то выходное напря 20 жение операционного усилителя 1, равгное напряжению на конденсаторе 5, аследовательно, и интегралу входногонапряжения за последующий цикл измерения, запоминается в аналоговомзапоминающем блоке 7, с выхода которого оно поступает на выход 13 интегратора (фиг,2 к,л),После окончания импульса У на11- Явтором выходе блока 14 синхронизациии в течение оставшейся часи импульса П , на его первом выходе вырабатывается импульс управления П э натретьем выходе блока 14 синхронизации, под...

Номер патента: 1298776

Опубликовано: 23.03.1987

Автор: Галиев

МПК: G06G 7/20

Метки: вычисления, гибридное, функции

...передачи кодоуправляемых делителей 2,3,4,5,6,7 , 7 , 8 . 8 напряжения. Коэффициенты передачи кодоуправляемых делителей напряжения12987, Изобретение относится к вычислительной и измерительной технике иможет быть использовано в аналогоцифровых вычислительных комплексах,измерительных и моделирующих системах.Цель изобретения - расширение области применения за счет повышенияпоказателя степени ш воспроизводимойфункции. 1 ОНа чертеже изображена блок-схемаустройства для вычисления функцииущахУстройство содержит источник 1опорного напряжения, с первого по 15пятый кодоуправляемые делители 2-6напряжения, первую и вторую группы7 и 8 кодоуправляемых делителей напряжения, аналого-цифровой преобразователь 9, инкрементор 10, с первого 20.по третий...

Номер патента: 1298777

Опубликовано: 23.03.1987

Авторы: Булгаков, Герасименко, Герасимовский, Емнов, Рекачинский, Циделко

МПК: G06G 7/26

Метки: генератор, функциональный

...21 и 22 изменяет соответственно коэффициенты преобразования звеньев 21, 14 и 22, 15 согласно выражения 20 1Б = - хУ д= К -- (5)ОПри постоянстве одной из величин х и с получим функциональные зависимости вида Р , РУстановлением ключа 17 в положение о отключается счетный вход реверсивного счетчика 25 от выхода 5 генератора. Изменение кода У на входе 26 транслируется на выход реверсивного счетчика 25, чем меняется коэффициент преобразования звеньев 21, 14 и 22, 15 в соответствии с выражением (4), Таким образом, получаем функциональную зависимость вида Р. = К /У. При линейном изменении3коэффициента пребывания К в выражении (1) с помощью кода У получим функциональную зависимость вида Р = К, У. Особенностью воспроизведения функции Р = К...

Номер патента: 1298778

Опубликовано: 23.03.1987

Авторы: Парамонов, Роганков, Языков

МПК: G06G 7/26

Метки: функциональный

...Ограничение (фиг, 2 а)(4) ХУ, приХ(С)1У,111,Зона нечувствительности (фиг, 2 Б) - для случая вычитания сигналов в основном алгебраическом сумматоре 6. О , при 1 Х(с)11 У,1(5) где 2 - выходной сигнал преобразователя по второму выходу;У - опорное напряжение для формирования нелинейных характеристик преобразователя,Аналогичными соотношениями описывается работа преобразователя по выходам 2 и 2 при отключении сигнала27,и подаче на выход блока 2 опорногосигнала ЬРабота предложенного устройствадля случая входных сигналов Х(с),У , Ь, описывается соотношением 2," = 1(К, ) Х(г) + т.К,1 Х( ) ++ Ь ) (КХ(с) У 1:К 1 Х(с)- й) ф К,Х(с), (6) где К, - коэффициент усиления основного алгебраического сумматора 6 по второму входу Х(г),В случае отключения...

Номер патента: 1298779

Опубликовано: 23.03.1987

Автор: Волгин

МПК: G06G 7/52

Метки: заданной, порядковой, статистики

...для управления в систе- Омах массового обслуживания с приорететом, для вычисления среднего значения нескольких сигналов и др,Целью изобретения является повышение разрешающей способности устройства,На фиг. 1 и 2 представлены схемысоответственно первого и второго вариантов устройства, на фиг. 3 - схема амплитудного селектора. 20Устройство для определения заданной порядковой статистики (фиг, 1и 2) содержит первый и второй источники 1 и 2 задающих напряжений, Ианалоговых релейных элементов 3, - 2513. (Реляторов И.), Х-входовой сумматор 4, операционный усилитель 5,М-входовой сумматор 4 (фиг. 1) содержит операционный усилитель 6, резистор 7 обратной связи, входные масштабные резисторы 8, - 8. В вариантесхемы устройства на...

Номер патента: 1298780

Опубликовано: 23.03.1987

Автор: Мацевитый

МПК: G06G 7/56

Метки: задачи, обратной, решения, теплопроводности

...на входы сумматоров 14 и 15, навыходах которых формируются критериКальные функции типа Е = Е Ш. - Й)т),г 1 которые на вычитателях 3 и 4 сравниваются с допустимыми значениями функции Е, поступающими на вторые входывычитателей 3 и 4 от источников 5 и6 постоянного напряжения. Выходныесигналы вычитателей 3 и 4 подаютсяна входы интеграторов 7 и 8, выходные сигналы которых являются управляющими для блоков 2, При этом выходнойсигнал интегратора 7 управляет резис80 4 г(Т) . 35 Устройство для решения обратной задачи теплопроводности, содержащее первый и второй вычитатели, блок задания гРаничных условий, первый сум матор, первый и второй источники постоянного напряжения, К-сетку, первая и вторая группы центральных узлов которой соединены с...

Номер патента: 1298781

Опубликовано: 23.03.1987

Авторы: Бунков, Васильев, Добровольский, Соловей

МПК: G06G 7/70

Метки: анализатор, качеств, мореходных, судна

...модуля, блок 24 умножения, масштабирующий усилитель 25, квадратор 26. Совокупность датчика 19, усреднителя 20, инвертора 21, дополнительного сумматора 22, блока 23 вычисления модуля, блока 24умножения, масштабирующего усилителя 25, квадратора 26 составляет канал 27 вычисления переменной составляющей отклонений исполнительных органов.Рассмотрим работу анализатора на примере канала 1 моделирования дифферента. Сигналы с выходов датчика 4и задатчика 5 поступают на входи блока 6 вычитания. Сигнал рассогласования дифферента 6 Ч с выхода блока 6 поступает на вход усреднителя 7, где производится вычисление оценки математического ожидания по соотношению1ш = -(а 4 - ш ) с 1, и на входоинвертора 13, где производится 1 егоинвертирование. С...

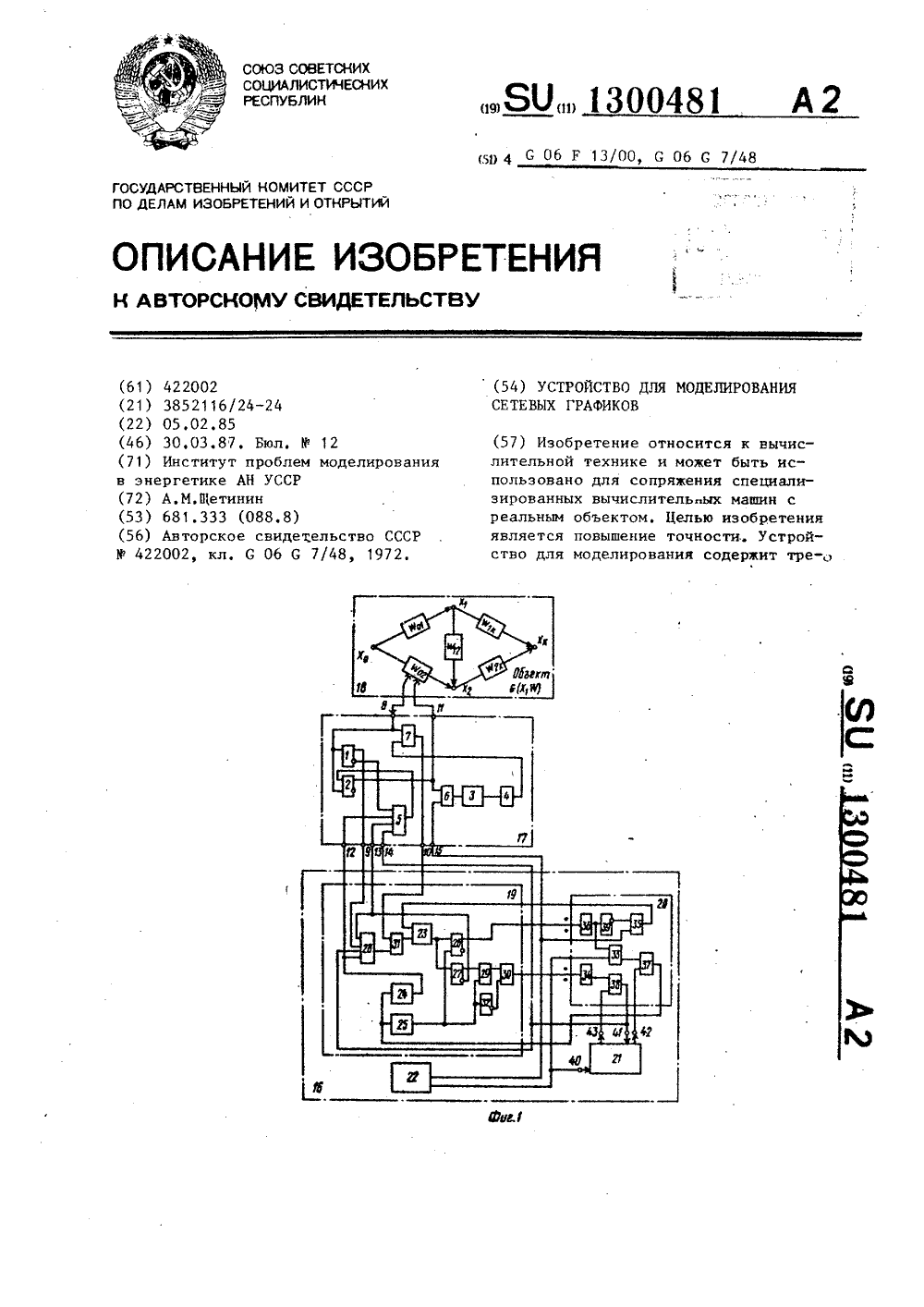

Номер патента: 1300481

Опубликовано: 30.03.1987

Автор: Щетинин

МПК: G06F 13/00, G06G 7/48

Метки: графиков, моделирования, сетевых

...задержке управления о начале выполнения соответствующей работы в объекте,Для этих работ, выходящих из начального узла графа, сигнал задержкис прямого выхода триггера 2 устройства передается через выход 11 на место выполнения соответствующей работы.В случае, если работа, выходящаяиз начального узла сетевого проекта,получила информацию о выполнении соответствующей операции, то сигнал"Начало" уже передан из объекта всоответствующий блок 17 через вход 8,где он установил триггер 1 в единичное состояние. Единичное состояниетриггера 1 выдает запрет на вход эле.мента И 5 устройства и разрешение навход элемента И 28 соответствующеймодели 19 ветви. В результате появляется разрешающий сигнал на выходеэлемента И 28 модели 19, на остальных входах...

Номер патента: 1300500

Опубликовано: 30.03.1987

Авторы: Голубчик, Фишман, Яновский

МПК: G06G 7/18

Метки: интегрирующее

...полностью совпадает по форме вовремя прямого хода с эталонным пилообразно-импульсным напряжением, т.е.интеграл от входного напряжения сучетом изменения входного напряженияцифроаналогового преобразователя 2 иэталонный интеграл, образованный пилообразно-импульсным напряжением,равны по величине,Поделенные делителем 7 частотыимпульсы поступают как счетные единицы на вход счетчика 8,на которомнакапливается цифровое значение интеграла входного напряжения.В конце цикла интегрирования импульсом установки в исходное состояние сбрасываются интегратор 3 и счетчик 8, при сохранении состояния делителя 7 и счетчика б, устанавливаемых в исходное состояние в начальныймомент времени,Коэффициент деления делителя 7обратно пропорционален текущей амплитуде...

Номер патента: 1300501

Опубликовано: 30.03.1987

Автор: Турченков

МПК: G06G 7/184

Метки: заряда-разряда, интегрирующего, конденсатора

...резистор 11 и коммутирующий диод 12,Устройство работает следующим образом.Назначением управляемого источника 3 тока является формирование тока на его выходе постоянной амплитуды в течение времени наличия входного напряжения Ц 8 на его входе.ехПри отсутствии напряжения Пна входе 1 ток с выхода управляемого источника 3 тока отсутствует, интегрирующий конденсатор 4 разряжен и на выходе компаратора 5 напряжение положительно. Коммутирующий диод 6 при этом заперт и ток через него не проходит.В момент поступления импульса Пвх на вход 1 с выхода 2 управляемого источника 3 тока начинает протекать ток положительной полярности, от которого происходит заряд интегрирующего конденсатора 4. При этом напряжение на выходе компаратора 5 остается...
