G06G — Аналоговые вычислительные машины

Номер патента: 1413649

Опубликовано: 30.07.1988

Автор: Волгин

МПК: G06G 7/12

Метки: мультиплексорный, решающий, усилитель

...а переклкчатели аналоговых релейных элементов 2 и 2 - в верхнем положениях (проходит сигнал из третьего кап ла). При х(х(х и х(х на выход репающего ус илителя проходят соотвстстснпс сигндлы Ь и (Л с четвртого 5 и пятого 5;, информационныхВходов.Возможно также кодовое управлениекоммутацией кдндлОВ. При кОдОВОм управлениии переменная х фиксируется (х=сопй),а выбор заданного канала (входа) осущесвляется подачей на задающие входы 8, тре.буемой комоинации х;, х хх,логических сигналов, где сигналы х, принимают двазначения х,(х,)л - 1) или х О. Управ., и ние осуществляется в соответствии с нижеприведенной таблицей, в которой х=:1(х, - х)Одна из рабочих кодовых комбинацийможет быть использована в качестве блокировочной (запрет). Для этого...

Номер патента: 1413650

Опубликовано: 30.07.1988

Авторы: Алексеев, Ячкула

МПК: G06G 7/122

Метки: анализа, графа, параметров

...через элемент 11 задержки прохождение сигналов через элемент 8 И. Через Н-й контакт 15 сформированный импульс поступает на входы элементов 1 задержки, подключенных к данному контакту (осуществляется исполнение вершин, исходящих из Н-й вершины графа), Через время, равное весу пути, сигналы с выходов соответствующих элементов задержки поступают через контакты 17 и 18 второго наборного поля на входы элементов ИЛИ 7 и с их выходов на вторые входы элементов ИЛИ 6. Далее устройство работает аналогично. После того, как на выходах всех элементов НЕ устанавливаются единичные сигналы (достигнуты все вершины в графе), единичный потенциал с выхода элемента И 1 О устанавливает в 0 триггер 12, останавливая преобразователь 13, и, поступая на...

Номер патента: 1413651

Опубликовано: 30.07.1988

Автор: Гедрикас

МПК: G06G 7/30

Метки: экстраполятор

...порядка узловых значений интерполируемой функции.В исходном состоянии регистр 3 обнулен, генератор 8 выключен, на пине с) установлен кол н 1 ага 51, разделяоцеп значения )и ), с Выьхолов блоков б 61 памяти на вхо ды соответствую)цих блоков 5 5, умножения поданы значения коэффициентов С)С, Наиболее предпочтительно нысира гь 5 ) В интервале (О, 21. С приходом импульса запуска Вклк)чается генератор 8. Асинхронноо пол воздействием Выходных колов регист. ра 1 хранения-сдвига и регистра 3 11 а Выхо дах Вычитателей 2; 21, 211, 2,12 фор 2мируются разности соответствующего порядка, которые поступают на выходы умножителей 51 - 5, С выхода сумматора 7 код 5) и поступает на первый вход блока 4 сравнения, на второй вход которой подается код...

Номер патента: 1413652

Опубликовано: 30.07.1988

Авторы: Козлова, Кондратьев, Рааг, Стеблецов, Шестериков

МПК: G06G 7/48

Метки: механической, моделирования, передачи, самотормозящейся

...36 ключа ЗЗ соединен с третьим входом интегратора 3/, выход интегратора 37 соединен с релейным блоком 47, состоящим из операционного усилителя 48 с входным резистором 49, в обратную сязь которого включен диодный ограничитель, выполненный на диодах 50 и 51, соединенных с движками переменных резисторов 52 и 53, включенных в цепь источника опорного напряжения + оп, выход релейного блока 47 соединен с входом второго инвертора 54, состоящего 20 из операционного усилителя 55 с входнымрезистором 56 и резистором 57 в обратной связи, выход которого соединен с вторым входом третьего сумматора 21.Устройство работает следующим образом.25 В исходном состоянии контакты 35 и 36ключа 33 разомкнуты. С выхода источника напряжения 1 на вход...

Номер патента: 1413653

Опубликовано: 30.07.1988

Автор: Фирсов

МПК: G06G 7/62

Метки: модель, тиристора, электронная

...поддерживается напряжениепрактически равное нулю. Небольшое падение напряжения между этими выводами,эквивалентное падению напряжения на тиристоре, может быть представлено смещением операционного усилителя 5 по ценибалансировки нуля.Выходное напряжение операционногоусилителя 5, подаваемое на вход порогового элемента 6, в этом режиме представляет собой информацию о величинепротекаюгцегс через модель анодного токав нелинейном масштабе (вследствие нелинейности вольтамперной характеристики последовательно включенных элементов 4 и 7).В момент изменение направления протекающего тока за счет диода 7, имеющего существенно нелинейную вольтамперную характеристику в области малых то 3653ков, цепь отрицательной обратной связи операционного...

Номер патента: 1415226

Опубликовано: 07.08.1988

Автор: Смирнов

МПК: G06G 7/26

Метки: нескольких, переменных, функциональный

...чертеже приведецд схема функциОд,цьноО греобрд 3 св дтс.лЯ длЯ случдЯ трс х пе рс мецньгх.Нреобрдзовдтель содержит анализаторы 1 - 3 дмплитуд перемс нных х, у, г, сумматоры -б, дополнительные сумматоры 7-9 и выхо;гной сумматор 1 О, блок 11 фс рмировдция значения Функции в Опорной точке, масштабные блоки 12-20 и б.цки 21 - 23 умножения.фуцкцио(дльцьг преобразователь рдбатает с цс.сующим образом.Вхо 11 цье сигцд(гы х, у, г подаются ца входы дцдлиздторов 1-3 амплитуд и нд входы сумматоров ч-б соответственно. Лнд.изатср 1 амп;итуды Формирует опорный сигнал х, который подает я ца вход сумматора 4, где вычитдется из входного сигнала х, д т 1 кжс Формируст с игцдл управения с 1 лКом 1 1 ИО переменной х. Лцдло гично этому...

Номер патента: 1416970

Опубликовано: 15.08.1988

Авторы: Батхан, Чеголин

МПК: G06G 7/64

Метки: внутреннего, двигателя, моделирования, сгорания

...а выходной переменной - напряжение П , пропорциональное цикловой подаче тойлива. Задатчик 7 положения настройки регулятора, блок 8 Формирования топливоподачи и колебательное 40 звено 9 образуют нелинейную динамическую модель регулятора 12, входной переменной которой является напряжение П , пропорциональное частоте ы вращения двигателя, а выходной - нап ряжение П 1 пропорциональное положению Ь органа подачи топлива.Устройство работает следующим образом.Уравнение работы собственно двигателя 1 О имеет вид:ЙЯЙгде 1 -момент инерции вращающихся масс, приведенный к валу двигателя;частота вращения;текущее время; М(ь, 1) - крутящий момент, развиваемыйдвигателем, в функции от частоты вращения к цикловой подачи и топлива;чМ - момент внешней...

Номер патента: 1416971

Опубликовано: 15.08.1988

Авторы: Бобков, Ворошко, Руденко

МПК: G06G 7/56

Метки: гибридных, микросхем, моделирования, режимов, температурных

...закрыт герметично крышкой13. Таким образом, конструкция подложки и заполнение внутреннего объема устройства для моделирования максимально приближены к: конструкции50моделируемых гибридных микросхем. Существующие конструкции корпусов микросхем позволяют разместить и выполнить на подложке размером 16 х55 х 30 мм до 16, а на подложке 30 х х 48 мм до 30 групп модулей теплового эквивалента - бескорпусных транзисторов 1 с парами пленочных терморезисторов,Процесс моделирования тепловогорежима исследуемых гибридных микросхем (микросборок) производится следующим образом,Подложка моделируемой микросхемыразбивается на количество зон, соответствующее количеству тепловыхэквивалентов устройства для моделирования, имеющего тот же размер подложек,...

Номер патента: 1416972

Опубликовано: 15.08.1988

Авторы: Анисимов, Потапкин, Торопов

МПК: G06G 7/52

Метки: вероятностей, импульсных, параметров, распределений, сигналов

...вход элементаИ 2, Когда величина входного сигнала превышаетвыбранный заранее пороговый уровень, на выходе блока 8, вкачестве которого может быть использован одновибратор, появляется прямоугольный импульс, равный полнойдлительности исследуемого многокомпонентного сигнала молнии (1,5 с).Импульс с выхода блока 8 поступаетна первый вход элемента И 2, Этопозволяет всем импульсным сигналам,каждый из которых соответствует отдельному компоненту молнии, пройти50с выхода датчика 1 на вход блока 3задержки, Когда величина входногосигнала, поступающего на вход блока3 задержки и соответствующего отдельной компоненте молнии, превышает55выбранный заранее пороговый уровень,на выходе блока 3, в качестве которого может быть использован одновибратор,...

Номер патента: 1416973

Опубликовано: 15.08.1988

Авторы: Борзых, Лычагин

МПК: G06G 7/30

Метки: восстановления, дискретным, многоканальное, непрерывных, отсчетам, функций

...разрядов накапливающего сумматора. Три группы выходов накапливающего сумматора объединяются в одну группу выходов (это справедливо только в рассматриваемом случае), снимаемых с восьми старших разрядов.В исходном состоянии накапливающий сумматор 4 и блок 3 памяти обнулены, поэтому по цепи обратной связи в течение первого периода опроса по адресам всех ячеек на второй вход блока 1 вычитания поступают коды,равные нулю, а на первый - код, равный восьми условным единицам 00001000.После того, как на входную информационную шину поступает параллельный код первого канала, соответствующий одиночномуотсчету, амплитуда которого равна, например, восьми условным единицам, а на первый управляющий вход блока памяти 3 поступает импульс СИ 1 .(в...

Номер патента: 1416974

Опубликовано: 15.08.1988

Авторы: Попов, Цытович, Чумаков

МПК: G06G 7/12

Метки: развертывающий

...11 соответствует линейному диапазону амплитудной характеристики (фиг.3), поэтому до тех пор, пока ток через первичную обмотку разделительного трансформатора 1 меньше максимального значения, при котором амплитудная характеристика начинает искажаться, напряжение на выходе функционального преобразователя 11 равно нулю. Зона неоднозначности второго релейного элемента 6 (фиг. 4 б) несколько превышает амплитуду пульсаций напряжения с выхода демодулирующего фильтра 10, что исключает дребезг второго релейного элемента 6 и ключа 16. Зона д (фиг.46) второго релейного элемента 6 также выбирается в пределах линейной зоны амплитудной характеристики.По мере увеличения тока в первичной обмотке разделительного трансформатора 1 частота автоколебаний...

Номер патента: 1418685

Опубликовано: 23.08.1988

Авторы: Бармин, Смеляков

МПК: G06F 1/02, G06G 7/22

Метки: генератор, периодических, функций, цифроаналоговый

...счетчик 12, код с выходакоторого поступает на блок 13 сравнения кодов. Когда коды реверсивногосчетчика 12 и установленного в реги, стре 16 памяти сравняются , на выходе блока 13 сравнения кодов появля-,ется импульс (фиг,2 6), который через элемент И 7 поступает на счетный вход триггера 15, переключает его, и, следовательно, элемент И 14 закрывается. Одновременно этим же импульсом переключается триггер знака реверсивного счетчика 8 на вычитание. Формирование синусоидального сигнала прекращается 1,моментфиг. 28), так как на вход реверсивного счетчика 8 импульсы не поступают, а дополнительный счетчик 12 продолжает считать импульсы ввиду того, что на его вход импульсы поступают. По достижении максимального кода счетчик 12 переключается...

Номер патента: 1418687

Опубликовано: 23.08.1988

Автор: Воропаев

МПК: G06F 1/02, G06G 7/22

Метки: генератор, колебаний, периодических

...сигнала. Поэтому на инФормационных входах коммутатора в течение одного полупериода устанавливается нулевое напряжение, а в течение другого полупериода - полояц- тельное, равное потенциалу 11 делителя на резисторах 5 и 6. Суммарная проводимость весовых резисторов определяется кодом аргумента, формируемого счетчиком 2, и относительной велйчиной резисторов. Для получения гармонического сигнала сопротивления весовых коэффициентов резисторов от младшего разряда к старшему и резисторов 5 и.6 должны относиться как 10,5:0,25:0,14:0,22:0,22. Фильтр 9 Генератор периодических колебаний,содержащий генератор прямоугольныхимпульсов, выход которого соединен 10 с информационным входом реверсивногосчетчика, выход старшего разряда которого соединен с...

Номер патента: 1418763

Опубликовано: 23.08.1988

Автор: Чулков

МПК: G06G 7/12

Метки: коэффициентом, масштабный, передачи, управляемым, усилитель

...бесконечно большим его коэф" 30 фициент усиления, то .напряжение на его выходе равноВьь ьх 1 кзК 2 Ф35где У- входное напряжение операционного усилителя 1;1 - ток коллектора первогоусилительного транзистора 3;К 2 - сопротивление масштабного 40резистора 2.Ток коллектора первого усилительного транзистора 3 определяется кактоком через токоэадающий резистор 5,так и напряжением с управляющеговхода 9. Ток через токозадающийрезистор 5 определяется выходнымнапряжением фазоинвертирующего блока 6,Ток коллектора первого усилительного транзистора 31 кэ=1 щ 1 ехр(-Юш Ч)+17 (2)где 1 - ток через токозадающийрезистор 5;55М - управляющее напряжение,равное разности напряженийс управляющего входа 9 и(3) где К - сопротивление первого мац 12штабного...

Номер патента: 1418764

Опубликовано: 23.08.1988

Автор: Цытович

МПК: G06G 7/12

Метки: развертывающий

...выходного сигнала делителя19 частоты всегда равно нулю,Пропорционально-дифференцирующийэлемент 20 имеет параметры, которыеобеспечивают передачу импульсов навход демодулятора 21.практически безискажений. С помощью демодулятора 21осуществляется выпрямление переменного выходного напряжения пропорционально-дифференцирующего элемента20, Таким образом формируется сигналлог. "1", который свидетельствуето работоспособности автоколебательного канала и с помощью первого переключателя 13 подключает выход первогорелейного элемента 7 к выходу 17.Второй и третий автоколебательные каналы и второй 11 и третий 12 блоки диагностирования работают аналогичным образом.5Наличие сигнала лог. "1" на выходе первого блока 1 О диагностирования...

Номер патента: 1418765

Опубликовано: 23.08.1988

Автор: Цытович

МПК: G06G 7/12

Метки: многозонный, развертывающий

...отношению к выходным импульсам первого релейного элемента 5, на величину , Это обеспечивает приращение ВЬ аЬ развертки У относительно пороговых уровнейБ, первого релейного блока 5, (фиг.Зб), причем 1 Ь ( йЬ. Предположим,что сигнал на входе 13 в момент времени(фиг,За) дискретно увеличился и отличается от уровня - А/3 на бесконечно малую величину д. Это приводит к увеличению амплитуды развертки У(в;) (фиг.Зб), под действием которой в режиме переключений оказываются сразу два релейных элемента 5., и 5(фиг.Зв,г, моменты времени-й), выходные сигналы которых сдвинуты друг относительно друга по фазе. Одновременно с этим третий репейный элемент 5 переключается в "положи-3тельное состояние (фиг,Зд, в=), В итоге на выходе 14 (фиг.Зе) импульсы...

Номер патента: 1418766

Опубликовано: 23.08.1988

Авторы: Баранов, Любенков, Пакус, Рябков, Самойлов, Шевцов

МПК: G06G 7/122

Метки: выбора, контролируемых, моделирования, параметров, процесса

...еслиК 3 1свой ключ. Таким образом, производится преобразование матрицы 2, заключающееся в том, что отключаютсястобцы, соответствующие элементам,проведенным,д-м параметром.Когда на очередном цикле моделирования все ключи блока 1 ключей отключены, то от элемента И 11 поступает сигнал на Я-вход триггера 9, покоторому происходит блокировка сигналов ждущего мультивибратора 8 длявключения источника 4, и выдаетсясигнал окончания моделирования вблок 12 индикацииТаким образом, происходит последовательный выбор строк матрицы 2,соответствующих параметрам объектаконтроля, причем блок 12 индикациификсирует совокупность параметров ипорядковый номер этого параметра, соответствующий стратегии контроля выбраиной совокупности параметров, позволяющей...

Номер патента: 1418767

Опубликовано: 23.08.1988

Авторы: Сучков, Черноморов

МПК: G06G 7/122

Метки: базы, данных, изменения, моделирования, объема

...ф(Т) еНа фиг5 изображен пример процессаизменения объема базы данных приК(0) = 2.Каждая из комопонент процесса является одной из реализаций случайногодерева со случайным общим числом вершин, определенным интервалом распределения значений величины (Т) имаксимальной высотой дерева, котораязадается значением времени Т моделирования,Совокупность этих компонент образует, в общем случае, случайный лес,для определения характеристик которого может быть использован ветвящийся случайный процесс с одним типомчастиц, которым является ряд значений К(Т).Устройство работает следующимобразом.Перед началом моделирования содержимое счетчика 6 равно начальномучислу сегментов в базе данных, содержимое счетчика 12 равно числу моделируемых поколений базы...

Номер патента: 1418768

Опубликовано: 23.08.1988

Авторы: Кисленко, Комаров, Ладыгин

МПК: G06G 7/186

Метки: гибридное, интегрирующее

...числ и знак которых (номер выхода) соответствуют величине приращения интеграла и знаку этого приращения. Для реализации описанного алгоритма работы устройства необходим управляемый генератор 8 эталонных токов (фиг. 3) . При я = О переключатель 23 находится в верхнем положении, и на выходе генератора 8 эталонных токов Формируется эталонный ток положитель ной полярности (фиг. 3, это направление показано стрелкой), При я = 1 переключатель 23 находится в нижнем положении и на выходе генератора фор мируется эталонный ток отрицательной полярности. Ответвление эталонного тока к соответствующему интегратору осуществляется переключателем 24, причем при Ь = О генератор 8 эталонных токов своим выходом подключен к второму интегратору 2,...

Номер патента: 1418769

Опубликовано: 23.08.1988

Авторы: Гришков, Маргелов, Мовчанюк, Нежнов, Писков

МПК: G06G 7/20

Метки: двух, квадратного, квадратов, корня, напряжений, разности

...ул, Проектная, 4 1Изобретение относится к аналоговой вычислительной технике.Цель изобретения " повышение точности,5На чертеже представлена схема уст" ройства.Устройство содержит генератор 1 тактовых импульсов, сумматор 2, переключающий блок 3, блок 4 деления, 10 суммирующе-сглаживающий блок 5, первый и второй управляемые инверторы 6 и 7, 8 и 9 и выход 10. Устройство работает следукщим об разом.На входы поступают напряжения х, у. Благодаря переключениям, задавае" мым генератором 1, на выходе управляемого инвертора 7 поочередно формирух+у ются импульсы с амплитудамии ггде г - выходной сигнал блох-ука 5. 25 Баланс в схеме достигается при г = х 2 угВ предлагаемом достигнут выигрыш 30 в точности по сравнению с известным благодаря...

Номер патента: 1418770

Опубликовано: 23.08.1988

Автор: Урецкий

МПК: G06G 7/22

Метки: выполнения, преобразований, тригонометрических

...6.С выхода блока 4 памяти коды косинуса поступают на первую группу ин 55формационных входов мультиплексора 6и вторую группу информационных входовмультиплексора 5,На управляющие входы мультиплексоров 5 и 6 поступает сигнал с первоговыхода дешифратора 2, определяющийпрограмму выбора входов мультиплексоров 5 и 6 в зависимости от номера октанта. В результате на выходах мульти"плексоров 5 и 6 формируются коды синуса и косинуса аргумента на интервалеизменения от 0 до. С учетом знакасинуса, определяемого старшим разрядом счетчика 1 аргумента, и знака ко"синуса, определяемого состоянием второго выхода дешифратора 2, преобразуемая функция определяется на интервалеизменения аргумента от 0 до 2 П,С выходов мельтиплексоров 5 и 6коды синуса и...

Номер патента: 1418771

Опубликовано: 23.08.1988

Авторы: Кочетков, Лопарев

МПК: G06G 7/28

Метки: кусочно-постоянных, формирователь, функций

...этих импульсов за вРеменной 35 интервал Т на выходах счетчика 2 Б; (з.=О,п) образуется двоичный позиционный код, причем есть период следования импульсов,определяемых 1-ю гармонику формируемых кусочно-постоянных косинусных и 4синусных Функций; а , 2 Исоз (1 в -)=Б 18 псоз(з. Т )3,2 с о,212Р = зз.п(з. )=Б 3.еп зЫ(з. случай п=2 (фиг. 2), нации Б , Б 1, Б посту ы соответствующих логиВыходные логические сигналы схем 3; формируются наосновании логических уравнений: и являются управляющими для аналоговых ключей 97 (7= 1,4 п).При логической "1" на управляющем входе ключа происходит его замыкание, и постоянный единичный сигнал с шины 5, поступающий на аналоговый вход формирующих схем 4 проходит на соответствующий вход усилителя 11. При...

Номер патента: 1418772

Опубликовано: 23.08.1988

Автор: Бухаиров

МПК: G06G 7/42

Метки: воды, расхода, фильтрационного

...определяющих расходы фильтрации между блоком 5 задания потенциа"лов и электродами 2 верхнего и нижнего бьефов и участков дренажа модели,1 изучаемой области фильтрации, Достижение поставленной цели обеспеченоблагодаря введению в устройство эталонных резисторов, позволивших упростить процесс измерения и повыситьточность определения расхода воды вмелиорации и при строительстве гидротехнических сооружений путем заданияпотенциалов на участке дренированияв интервале 90 - 103 от полного напряжения, определения приведенной силы тока методом моста в каждой цепии последующего расчета фильтрациояного расхода воды исследуемого участ-,ка. 2 ил. верхнего и нижнего бьефов и участков дренирования устанавливаются в модели 1 в соответствии с натурой...

Номер патента: 1418773

Опубликовано: 23.08.1988

Авторы: Болилый, Куценко, Мартынов, Толкаченко

МПК: G06G 7/48

Метки: массового, моделирования, обслуживания, систем

...к обслуживанию, если обслуживающий аппарат свободен, и покидает систему, если он занят. . Время обслуживания заявок и моменты их поступления в систему случайны и распределены по соответствующим законам распределения. Производительность обслуживающего аппарата переменка и меняется по заданному закону. В результате моделирования требуется определить вероятности обслуживания и потери заявок, характеристики работы обслуживающего аппарата при раз" личных значениях производительности.Устройство работает следующимобразом.В исходном состоянии сигнал с выхода схемы 2 сравнения является открывающим для элемента И 5. Тогда импульс с выхода генератора, 8 пройдет через открытый элемент И 5 наключ 6, который подключит к входу интегратора 1 выход...

Номер патента: 1418807

Опубликовано: 23.08.1988

Авторы: Киселева, Новаковская

МПК: G06G 7/62

Метки: модель, физическая, электрической

...имеют выступы 16 и 17, взаимодействующие с сердечником 18,Положение частей 13 и 17 фиксируется плоскими пружинами 19 и 20,физическая модель работает следующим образом.При подаче напряжения на катушку 5 возбуждения (фнг.1) ротор 3 поворачивается вокруг своей оси под воздействием магнитного поля, создаваемого в зазоре между ротором 3 и полюсами магнитопровода 4 статора. При опущенном элементе магнитопровода 9 и поднятом элементе 10 ротор 3 поворачивается в направлении против часовой стрелки, при опущенном элементе магнитопровода 10 и поднятом элементе 9 - против часовой стрелки.Выходные параметры моделируемого двигателя - моментная характеристика, направление вращения, характер движения ротора 3 и др, зависят от конфигурации полюсов...

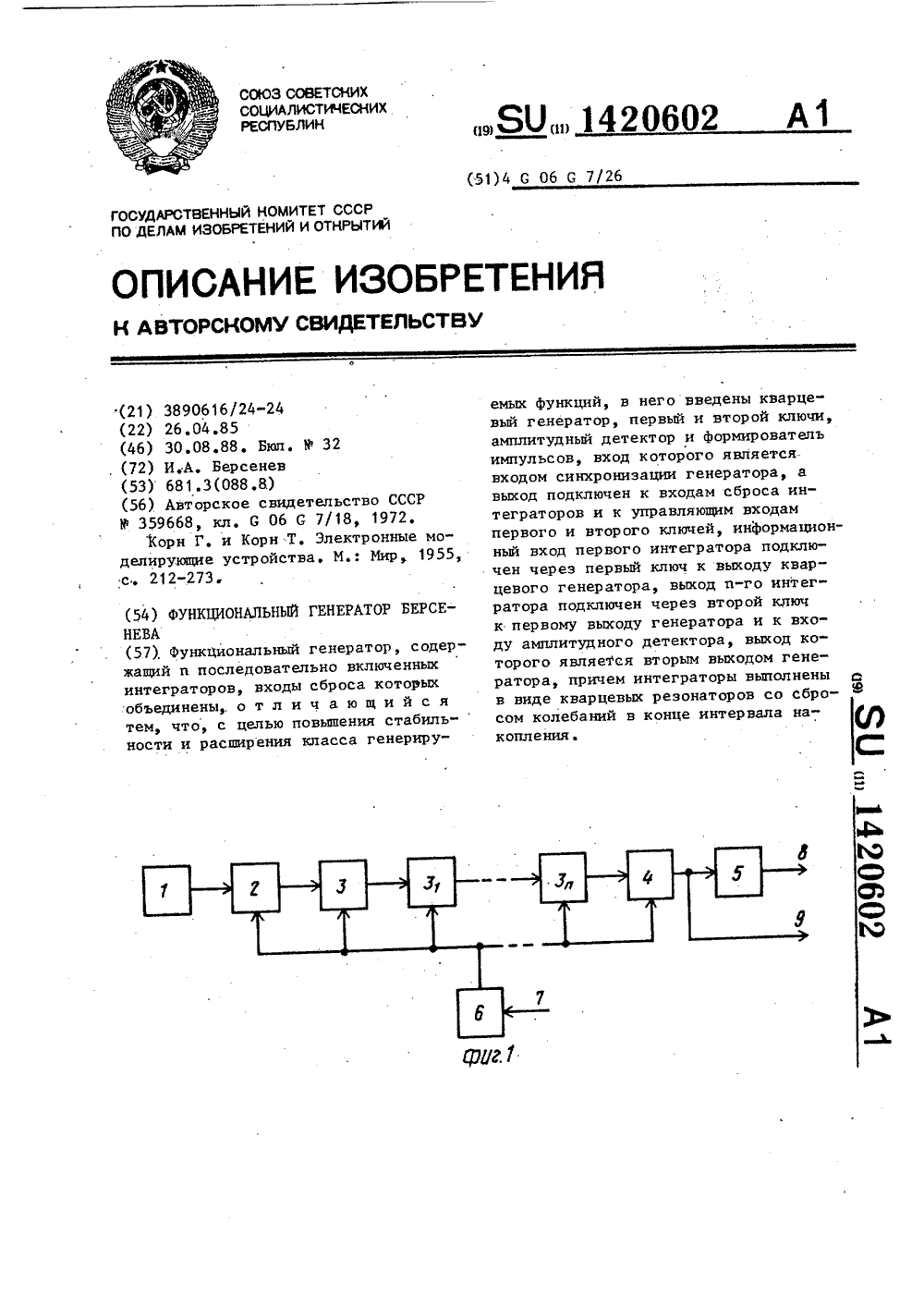

Номер патента: 1420602

Опубликовано: 30.08.1988

Автор: Берсенев

МПК: G06G 7/26

Метки: берсенева, генератор, функциональный

...и в каждом периоде повторения(фиг, 2 д), Этот интервал являетсянерабочим для формируемой временной функции. Для исключения затухающих колебаний этого интервала на выходе генератора выходной сигнал последнего и-го интегратора 3 стробируется в течение времени Т с помощью второго ключа 4 и с его выхода поступает на первый выход (радиовыход) 8, где формируемая временная функция представлена в виде огибающей радиоимпульса (см, фиг, 2 е, и). Этот же сигнал поступает на вход амплитудного детектора 5, на выходе 9 которого формируемая временная функция представлена в виде видеоимпульса (фиг.2 ж. к).Формирователь импульсов 6 служит для формирования временной диаграммы работы генератора. На его входпоступают синхроимпульсы с периодом повторения Т...

Номер патента: 1420603

Опубликовано: 30.08.1988

Авторы: Тимошенко, Фрид, Янина

МПК: G06G 7/46

Метки: задач, поля, решения, теории

...КС-сетку 1, 10состоящую из резисторов 2 и конденсаторов 3, накопительные конденсаторы 4,первый 5 и второй б резисторы обратной связи, операционные усилители 7,ключи коммутации 8 и ключи начальной 15установки 9, элементы И-НЕ 10, НЕ 11,регистры 12, цифроуправляемые источники 13 постоянного напряжения, информационные входы 14 и вход 15 установки начальных условий. 20Ключи 8 и 9 являются размыкающими:при наличии на управляющем входе сигнала "0" соответствущций ключ открыт,а при наличии на управляющем входесигнала "1" соответствующий ключ закрыт.Некоторые задачи теории поля опи, сываются дифференциальными уравнениями в частных производных видадЙи(хух) Й(х х) (х х)30(1)с соответствующими граничными и начальными условиями,Вместе с тем многие...

Номер патента: 1420604

Опубликовано: 30.08.1988

Автор: Лавренюк

МПК: G06G 7/46, G06K 9/00

Метки: задач, переноса, решения, теории

...- передаточная функцияэтого преобразователя.Величина тока с индексом (-) зави 5 сит от значения потенциала в рассматриваемой точке и от значения входного сопротивления 1/д, (х) управляемого преобразователя напряжения в ток, включенного в эту точку:;,К,= В,(х);,(5) Из условия неразрывности моделиру-/емых потоков следует, что ток, выходя" 15 щий из узловой точки -1, должен быть равен току, входящему в соседнюю узловую точку , и наоб ор от:; (,Я У; (1 1-.1(К)ф ( ) 20При замене переменных в уравнении (3) через полученные для них соотношения (4) и (5) уравнение изменения потенциалов в узловой точке относительно значений потенциалов в соседних точках принимает вид;ЩФ"С ф = К д (х)П 1.- д,(х)Б; + + К,д. (х)П- К (х)7; + Кзд (Ух)0- 0+У)1 Кзз 1...

Номер патента: 1424030

Опубликовано: 15.09.1988

Авторы: Коваленко, Кузнецов, Пархоменко

МПК: G06G 7/06

Метки: программирующее

...координатных сеток программной платы 3и программирующего элемента 5. С одного конца щаговых 8 и кодовых 9 щинвыполнены контактные площадки 11 дляподсоединения проводников автоматических устройств. Между щаговыми 8и кодовыми 9 шинами (в местах их пересечения) размещена тонкая 50100 мкм изолирующая прокладка 12(м, фиг.5). Элемент 5 программирования выполнен из токонепроводящеголиста, например бумаги, с нанесенными на нем координатными токонепроводящими линиями 13, соответствующимилиниям координатной сетки программной платы 3. В углах ее выполненыметки 14 для совмещения их . фиксаторами 10 программной платы 3 при,размещении лемеита 5 программирова,ия в устройстве. Р . эле; еп"е 5программирования с одной стороны вер"тикальных линий...

Номер патента: 1424031

Опубликовано: 15.09.1988

Авторы: Васильев, Левина, Ушаков, Федотов

МПК: G06G 7/122

Метки: графах, задач, решения

...меток, выход которого соединен с инФормационным вхоцом регистра признака, информационный вход,1триггера направлений соединен с выхсдом узла памяти дерева направлениЯ,выход "Выбор кристалла" которого соединен с выходом дещпФратора направлений, вход которого соединен с вторч выходом узла постоянной памяти,трет й адресный вход которого соединен с выходом счетчика каправлений иинформационным входом узла памяти направлений анализа, выход которого соединен с информационным входом счетчика направлений, выход признака. переноса арифметико-логического узла соединен с информационным входом триггера конца ввода, вход записи регистра адреса, входы записи и признака метки узла памяти меток, информационный вход дешифратора меток, синхронизирующие...
