Шарапинский

Номер патента: 1753040

Опубликовано: 07.08.1992

Авторы: Есенжанов, Курбанбаев, Троицкий, Шарапинский

МПК: F04B 47/02

Метки: насосная, скважинная, штанговая

...хода, а навнутренней поверхности плунжера 9 сливного устройства 7 со стороны его торцов 35выполнены кольцевые фаски 14 и 15. Наружные поверхности муфты б и корпуса 8сливного устройства 7 снабжены кольцевыми проточками соответственно 16 и 17. Вкольцевой проточке 16 муфты 6 с возмож-, 40ностью взаимодействия с кольцевыми фасками 14 и 15 внутренней поверхностьюплунжера 9 сливного устройства 7 установлено разрезное пружинное кольцо 18, Вкольцевой проточке 17 корпуса 8 сливного 45устройства 7 с возможностью перекрытияего радиальных отверстий 10 дополнительно установлено эластичное кольцо 19.Штэнговый насос 1 опущен в скважину 20на колонне 21 насоСных труб. 50Скважинная штанговая насосная установка работает следующим образом.В скважину...

Номер патента: 1686131

Опубликовано: 23.10.1991

Авторы: Акопов, Троицкий, Уланов, Шарапинский

МПК: E21B 37/02

Метки: внутренней, колонны, поверхности, труб, эксплуатационных

...жестко связанную с валом 4 промывочную головку 9 с каналами 10 для прохода жидкости. Кольцевая втулка 6 имеет раструб 11 в виде усеченного конуса, меньшее основание которого связано с нижним торцом втулки 6, а промывочнаяголовка 9 связана с нижним торцом вала 4 и расположена под раструбом 11, причем каналы 10 выполнены на боковой поверхности промывочной головки 9 тангенциально к оси втулки 6 под утлом 40-50. 5Устройство работает следующим образом.После спуска устройсва в колонну эксплуатационных труб 12 посредством колонны НКТ на необходимую глубину, начинают 10 прокачку промывочной жидкости (воды). Вследствие наличия тангенциальных каналов 10 в оловке 9 развивается центробежная сила, которая заставляет полый вал 4 вращаться....

Номер патента: 1668729

Опубликовано: 07.08.1991

Авторы: Есенжанов, Троицкий, Шарапинский

МПК: F04B 47/02

Метки: насосная, скважинная, штанговая

...2 полый плунжер 5 срасположенными в нижней части его полости нагнетательным клапаном 6 и насадкой7 с винтовыми каналами 8, связанной сколонной насосных штанг 9. Насадка 7 установлена непосредственно под нагнетательным клапаном 6 полого плунжера 5 исвязана с ним, Винтовые каналы 8 выполнены с возможностью сообщения полостей 10и 11 над всасывающим 3 и под нагнетательным 6 клапанами и направлены по ходу соединяющей штанги 12 резьбы черезмуфты 13.Наружная поверхность насадки 7 снабжена винтовыми канавками 14, выполненными с воэможностью образованиявинтовых каналов 8 с внутренней поверхностью цилиндра 2 насоса.Диаметр поперечного сечения насадки7 по кромкам винтовых канавок 14 равендиаметру полого плунжера 5, что исключаетвозможности...

Номер патента: 1665079

Опубликовано: 23.07.1991

Авторы: Акопов, Троицкий, Уланов, Шарапинский

МПК: F04B 47/02

Метки: насос, скважинный, штанговый

...элемента 7 шарового типа, установленных под голым г 1 лункером 3 с возможностью обратного перепуска части всасываемой к 1 лдкости для ромывки противопесочного фильтра 5. Втулка б выполнена в виде дополнительного плунжера 8. установленного с возможностью ограниченного осевого перемещения между двумя - нижним и верхним кольцевыми упорами 9, расположенными в полости цилиндра 1 по его концам, причем запорный элемент 7 ыарового типа размещен на дополнительном плунжере Я, Цилиндр 1 связан с колсгнной насосных труб 10, а полый плунжер 3 - с билонной насосных штанг 11,Насос работает следующим образом, При ходе полого плунжера 3 вверх нагнетательный клапан 4 закрыт, в циллндре 1 создается разрежение. Под действием перепада давления...

Номер патента: 1663185

Опубликовано: 15.07.1991

Авторы: Акопов, Троицкий, Уланов, Шарапинский

МПК: E21B 43/38

Метки: газоотделитель, скважинный

...трубы для отвода газа, м;б - наружный диаметр всасывающей трубы,м;От - наружный диаметр торообразного уплотнителя,м,Наружный диаметр торообразных уплотнителей 4 равен внутреннему диаметру обсадной колонны 11. Испытаниями доказано, что торообразные уплотнители надежно разобщают области с газожидкостной смесью под разобщителями, от областей жидкости лишенной газа над разобщителями, Верхний конец трубы 7 для отвода газа расположен выше верхнего конца трубы 8для отвода ГЖС. Скважинный газоотделитель работаетследующим образом,Газожидкостная смесь, поступающая иэ пласта по колонне 11, проходит по трубе 1 и частично изливается через канал 10 в нижнюю секцию, Через нижний открытый конец трубы 5 и глубинный насос (не показано) отсасывается...

Номер патента: 1658177

Опубликовано: 23.06.1991

Авторы: Алешин, Белов, Бухаров, Королев, Файнштейн, Шарапинский

МПК: G06G 7/26

Метки: генератор, качающейся, частоты

...числа М в делитель 2, С этого момента начинает формироваться частотно - модулированный сигнал.Делитель 2 имеет следующую зависимости козфоиииенте деление К(М) от М,5 К(М) =- . , М = Мн, Мн + 1, ., Мк,где- постоянное целое число, равное коэффициенту перекрытия по частоте внутриодного диапазона.Во втором счетчике 4 начинается счет10 импульсов, совпадающих с каждым К(М) - мпереходом выходного напряжения генератооа 1 через ноль. Изменение кода на выходе счетчика 4 меняет адрес ячейки блока 6памяти, содержимое которой является ко 15 дом управляющего напряжения. Частота генератора 1 начинает меняться, начиная отзначения Гн в соответствии с информациейв ячейках блока 6.В расс атриваемтсм случае содержимое20 ячеек блока 6 памяти совпадает...

Номер патента: 1657632

Опубликовано: 23.06.1991

Авторы: Акопов, Троицкий, Уланов, Шарапинский

МПК: E21B 43/38

Метки: газоотделитель, скважинный

...колонне 11.Газоотделитель работает следующим образом.Дифференциальный клапан 9 настроен на открытие при заданном перепаде давления Р между давлением в эксплуатационной колонне 11 на уровне каналов 2, равном Р, и давлением в дегаэационной камере 3 в конце всасывающего хода насоса, равном Ро(обычно Ро = 0,2 - 0,3 МПа). В зависимости от погружения насоса под динамический уровень (обычно Р 2 - 3 МПа) дифференциальный клапан 9 устанавливают на заданную величину Р = 1,8 - 2,7 МПа.На фиг,1 показан процесс всасывания насосом жидкости иэ дегазационной камеры 3 через всасывающую трубу 5. Поскольку от начала процесса всасывания до его окончания дифференциальный клапан 9 закрыт, жидкость в газозащитной камере 1 неподвижна и содержащийся в ней...

Номер патента: 1657601

Опубликовано: 23.06.1991

Автор: Шарапинский

МПК: E21B 23/02

Метки: колонне, оборудование, скважинного, труб, устройства, фиксации

...для установки в них пальцев 13, одни концы которых жестко связаны р опорным элементом 5, а другие - с втулкой 11, причем цилиндрическая голоока 7 уста 5 10 15 20 25 30 35 40 спуска с буртом 9, торцом ОЭ и кольцевой расточкой 2 ниппеля 1, Кроме того, оборудование снабжено втулкой 11, концентрично установленной в ЦГ, Под средством захвата в ЦГ выполнены продольные пазы 12 для установки в них пальцев 13. Одни концы пальцев жестко связаны с ОЭ, другие - с втулкой 11, Причем ЦГ установлена с возможностью осевого перемещения относительно ОЭ после разрушения фиксатора 6, После посадки СУ осуществляют подъем инструмента, ударяя яссом вверх. Пальцы 13 поддерживают ОЭ и препятствуют преждевременному срезу иксатора 6. 1 ил,новлена с возможностью...

Номер патента: 1645478

Опубликовано: 30.04.1991

Авторы: Акопов, Троицкий, Уланов, Шарапинский

МПК: E21B 43/38

Метки: газосепаратор, скважинный

...устанавливают в обсадной колонне 13 и опускают в нее на насосныхтрубах 14,Скважинный газосепаратор работаетследующим образом.Газосборная воронка 11 перекрываетсечение обсадной колонны 13, чтобывся газожидкостная смесь прошла черезскважинный газосепаратор. Это необходимо для того, чтобы испольэоватьэнергию всплывающего газа для приведения во вращение гаэожидкостной сме.си при прохождении ее через завихритель 3, установленный неподвижно вкамере 2. Угол наклона лопаток в эа-вихрителе 3 составляет 60 (фиг.1 и2). Это сделано для того, чтобы припрохождении большого объема газа сжидкостью через завихритель 3 гидравлические сопротивления были бы минимальньии при скорости смеси, соответствующей условиям газоотделения . Привращении потока над...

Номер патента: 1631560

Опубликовано: 28.02.1991

Авторы: Алешин, Белов, Королев, Шарапинский

МПК: G06G 7/26

Метки: сигналов, синтезатор

...блоков 2.12.й памяти, после этого изменяется адрес на информационных входах счетчиков 1.11.Й и по разрешаюшему сигналу на 5 10 15 20 25 30 35 40 45 50 55 входе записи переписывается на выход выбранного адресного счетчика. Цикл загрузки следующей ячейки блоков 2.12.й памяти повторяется.При загрузке блоки 2.1,2.й памяти установлены в режим записи информации сигналом управления режимом работы с блока 10 управления, при считывании из блоков 2.12.И памяти эти блоки переводятся в режим считывания этим же сигналом, а многофазный генератор 4, адресные .счетчики 1.11 М и счетчик 6 импульсов устанавливаются в начальное состояние,Импульсы с выхода тактового генератора 5 поступают на вход многофаэного генератора 4, на выходах которого формируются...

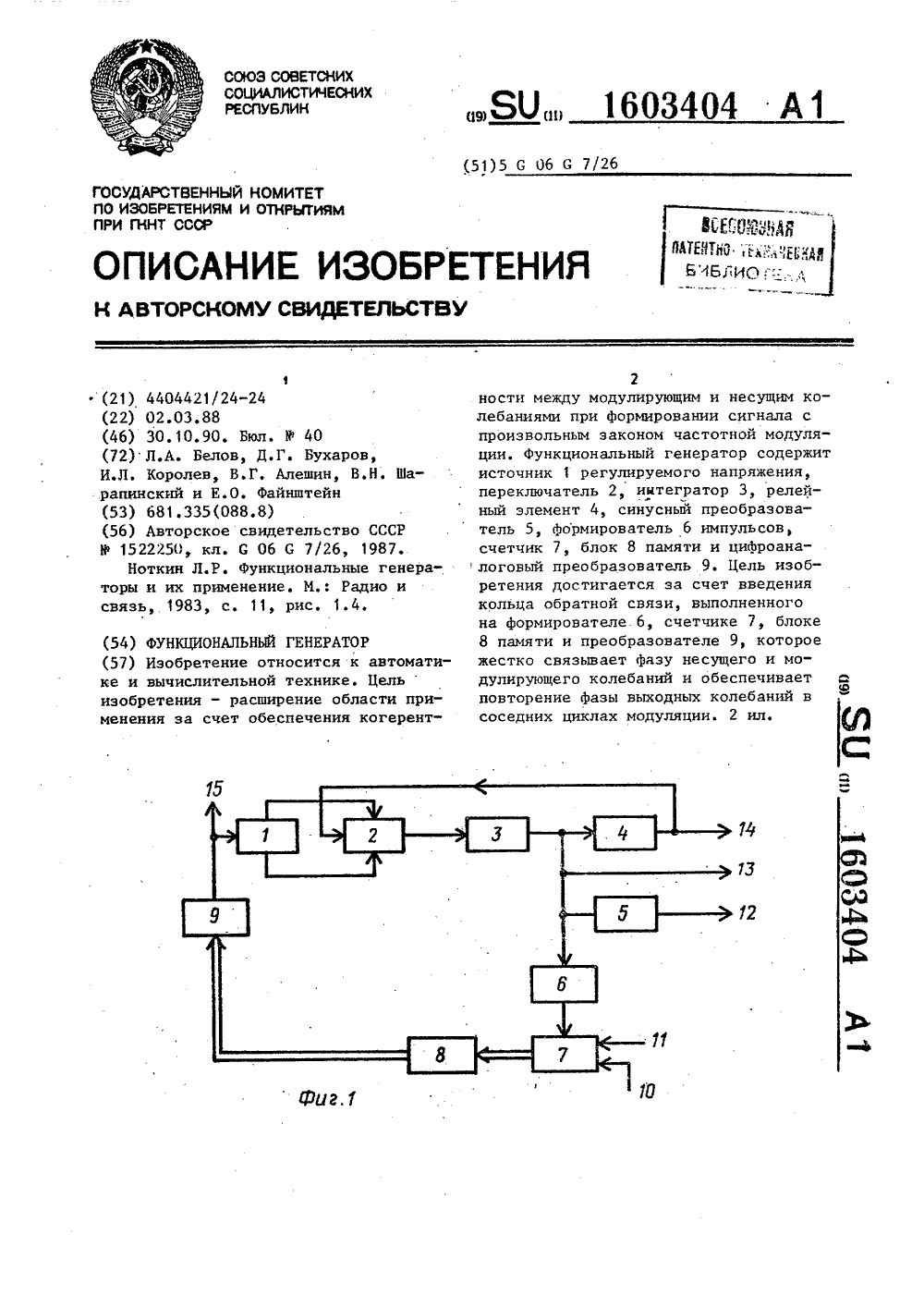

Номер патента: 1603404

Опубликовано: 30.10.1990

Авторы: Алешин, Белов, Бухаров, Королев, Файнштейн, Шарапинский

МПК: G06G 7/26

Метки: генератор, функциональный

...Каждое значение частоты сохраняется в течение времени ь, = шЯ, пропорционального периоду текущей частоты, до появления следующего кода на выходе счетчика 7 (на Фиг. 2 принят шаг счета в счетчике 7, равный ш = 1), Последовательность частот образует нужный закон частотной модуляции (например, линейный, логарифмический, гармонический или произвольный) в зависимости от кодов, записанных в блоке 8 памяти. Массив кодов К, которые записываются в блок 8 памяти, рассчитывается, например, при ш = 1, следующим образом. По требуемой зависимости частоты от времени Г(С) определяютл + закон изменения фазы сУ=29Г3 1о и составляют уравнения для определения последовательных моментов времени С , в которых несущее колебаниепроходит через нуль:Из...

Номер патента: 1472924

Опубликовано: 15.04.1989

Авторы: Алешин, Белов, Бухаров, Ноткин, Ульпе, Шарапинский

МПК: G06G 7/26

Метки: генератор, функциональный

...У , Если1(вна младшем разряде /,интерфейса 7элементом 2 установлена логическаяединица, то УУ, и для уменьшения значения П надо подать отрица 1тельную крутизну -Б . Если же наэтом разряде логический нуль, то следует подать положительную крутизнуЯ . Далее в эту же ячейку д, устройМства 15 переписывается число (тЯ,1,), 55где Б- максимальная по модулю крутизна. По достижении напряжением П,порога 1релейный элемент 2 срабатывает, при появлении переднего фронта его импульса через формирователь6 и элемент 9 происходит изменениена единицу числа, записанного в счетчик 10, и подключение к преобразователям 4 и 5 следующей ячейки памятиЫ в которой было записано число(О, У,). Теперь генератор готов к работе.После обнаружения сигнала "Пуск"от блока 7...

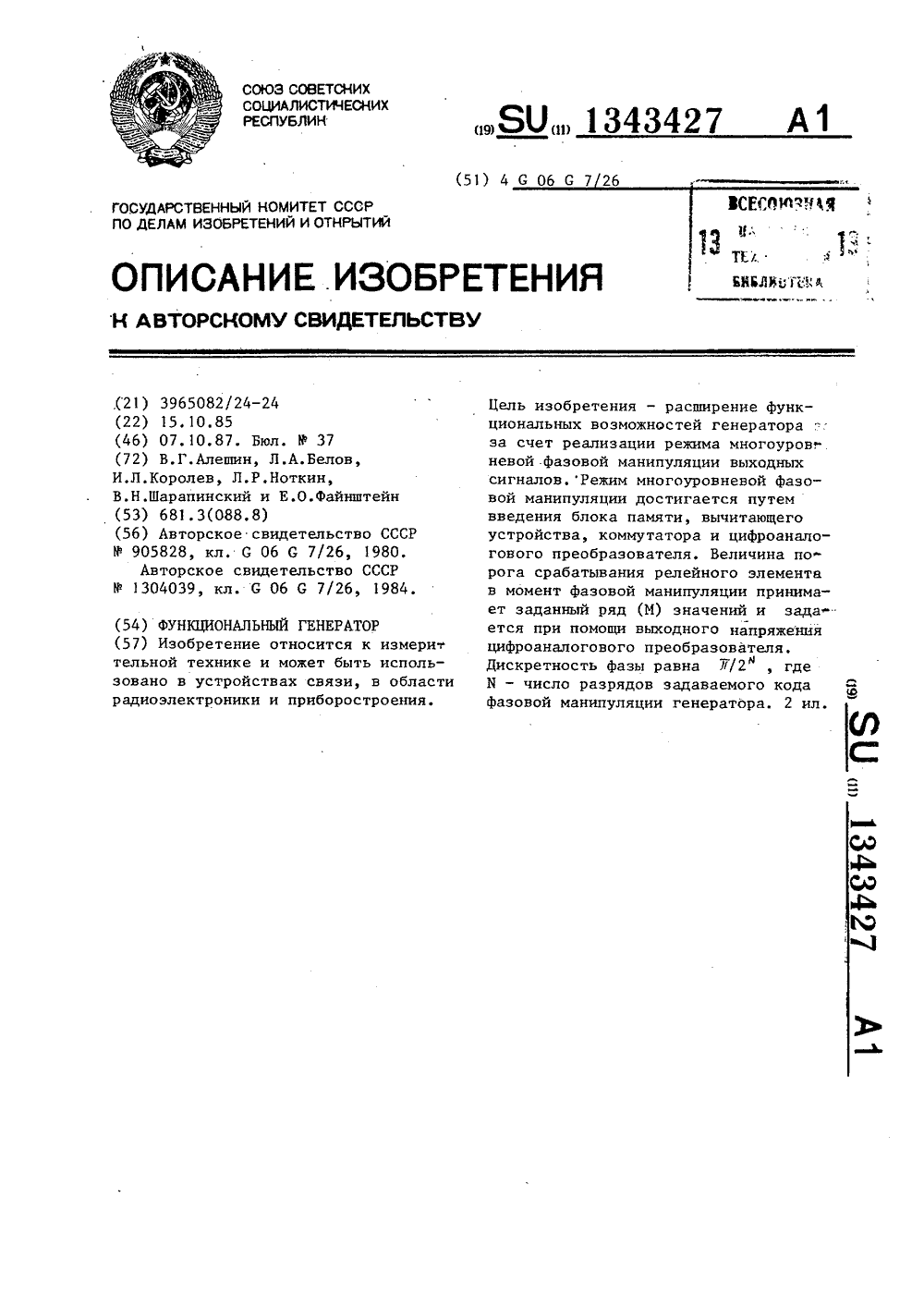

Номер патента: 1343427

Опубликовано: 07.10.1987

Авторы: Алешин, Белов, Королев, Ноткин, Файнштейн, Шарапинский

МПК: G06G 7/26

Метки: генератор, функциональный

...20 генератора.Функциональный генератор во втором режиме работает следующим образом,На вход 20 поступает код коэффициента деления делителя 10 (четырех- разрядный двоичный реверсивнй счетчик), задающий период манипуляции Фазы. При каждом и-ом отрицательном перепаде напряжения на счетном входе делителя 10 (Фиг,2 б) на его выходе появляется короткий отрицательный импульс. (Фиг.2 в), запускающий формирователь 11 (фиг.2 г), который может быть выполнен на последовательно соединенных элементе НЕ и КБ-триггере. Окончание импульса разрешения с выхода Формирователя 11 совпадает с ближайшим по времени положительным перепадом напряжения на счетном входе делителя 10. В свою очередь импульс разрешения устанавливает в исходное состояние делитель 10. Из...

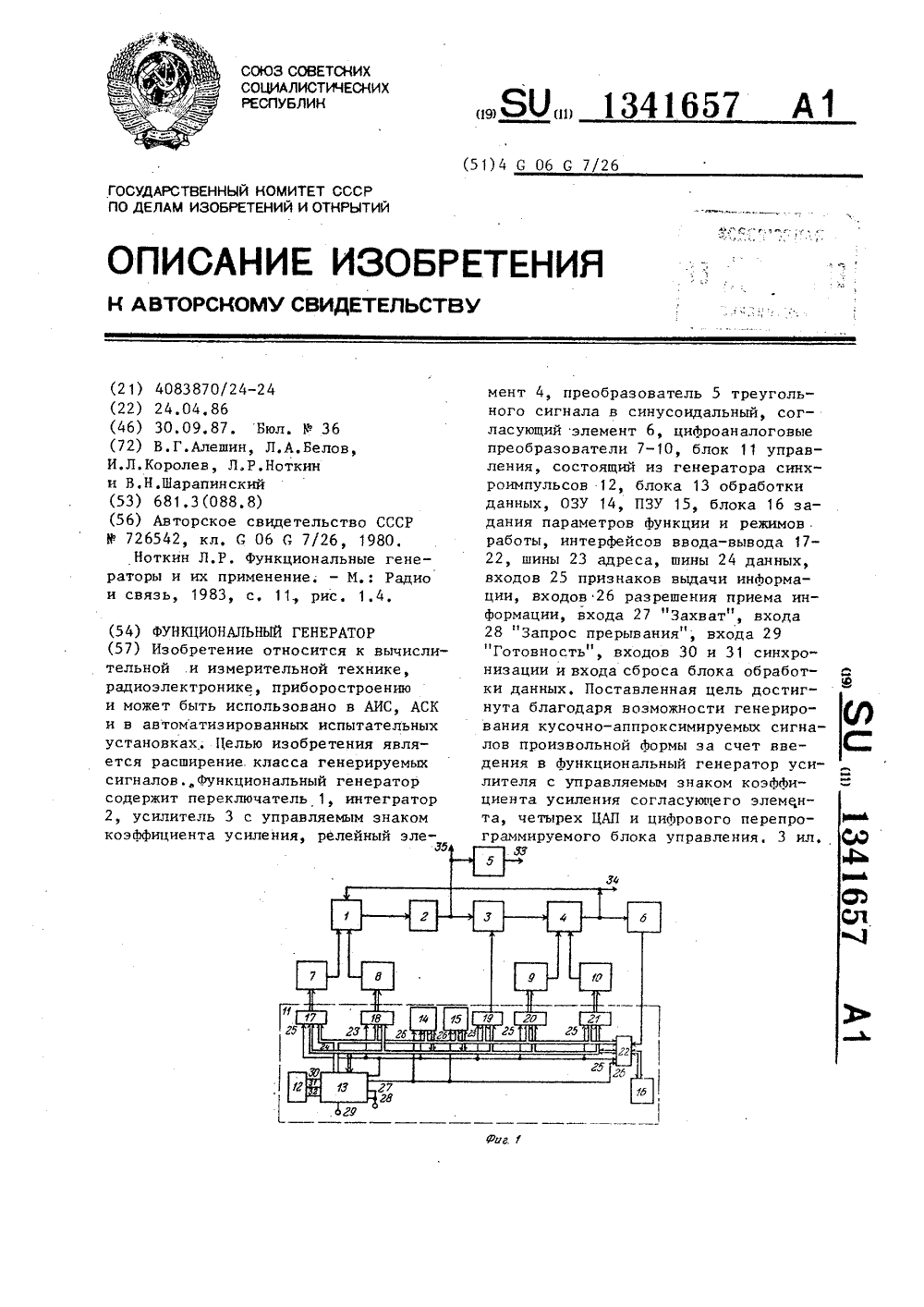

Номер патента: 1341657

Опубликовано: 30.09.1987

Авторы: Алешин, Белов, Королев, Ноткин, Шарапинский

МПК: G06G 7/26

Метки: генератор, функциональный

...массива имеет вид:еоф е 1 Б 1Ба е 2 Бз ез БФ 0 55ех Ф Б Б 6 0 еу г э Бт ф Б 8 эе, Б, еЭтап ввода данных заканчиваетсявычислением и занесением в массив крутизны и порогов значения паузы= Т - "., и установки заданногоначального значения у, = ео, котораяпроизводится пересылкой значения е,на один из интерАейсов 20 или 2 1 ввода-вывода и максимальной крутизнына один из интерАейсов 17 или 18 ввода-вывода Выбор требуемой парыинтерфейсов 17, 20 или 18, 2 1 вводавывода производится исходя из состояния старшего разряда интерфейса22 ввода-вывода, которое сигнализирует о положении релейного элемента4, Окончание процесса установки уофиксируется блоком 13 по изменениюсостояния старшего разряда интерфейса 22 ввода-вывода, которое...

Номер патента: 1304039

Опубликовано: 15.04.1987

Авторы: Алешин, Белов, Королев, Ноткин, Файнштейн, Шарапинский

МПК: G06G 7/26

Метки: генератор, функциональный

...П-триггер 10 в состояние "1", 45С появлением импульса на выходе Ртриггера открывается ключ 18 и порогсрабатывания релейного элемента 5становится равным нулю, При достижении треугольным напряжением нулевого 5 Опорога происходит срабатывание релейного элемента 5 и наклон треугольногонапряжения изменяется на противоположный. В момент прихода на счетный входЭ-триггера 10 первого положительногоперепада напряжения Р-триггер сбрасывается, генератор возвращается в исходное состояние и цикл работы повторяется,39 2Так осуществляется режим внутренней манипуляции фазы, В режиме внешней манипуляции фазы подвижный контакт переключателя 15 устанавливают в положение ТТ, При этом на входе установки "1" делителя 6 частоты появляется уровень "0",...

Номер патента: 1265804

Опубликовано: 23.10.1986

Авторы: Белов, Королев, Ноткин, Файнштейн, Шарапинский

МПК: G06G 7/26

Метки: генератор, функциональный

...имйульса,Для нормальной работы устройства должно выполняться условие 50 55( т/2Г где Т,7,то пояснены,тора 7, где оно сравнивается с нулевым пороговым уровнем. На выходе ком-, 20паратора 7 Аормируются прямоугольныеимпульсы со скважностью 0=2 Щ,).Иэ Аронтов этих импульсов с помощьюАормирователей 9 и 10 импульсов и 25инвертора 8 формируются короткие импульсы (Ов, и О,) р которые соответствуют каждому переходу черезнуль напряжения формирователя 4 функции з 1 пх, Введение схемы 11 расширения импульса обусловлено тем, чтов процессе переброса Аазы, помимо импульсов перехода через нуль, на выходах Аормирователей 9 и 10 импульсов дополнительно появляется пара коротких импульсов. Схема 11 срабатывает только от первого из них. Такимобразом, в...

Номер патента: 1265755

Опубликовано: 23.10.1986

Авторы: Ткаченко, Шарапинский

МПК: G06F 3/02

Метки: ввода, вывода, информации

...время двух нажатий клавиш, чго существенно сокращает время коррекции в нескольких разрядах установленного числа.Для восьми значащих разрядов числа при коррекции, например, во втором и восьмом разрядах числа для выбора корректируемых разрядов в известном устройстве необходимо время, равное восьми нажатиям на клавишу, что равно времени нового набора числа.В устройстве для выбора корректи- руемых второго и восьмого разрядов числа необходимо время, равное четырем нажатиям на клавишу.При необходимости увеличить содержание выбранного корректируемого разряда оператор нажимает клавишу "Коррекция выбранного разряда вверх",При этом десятичный код клавиши этой операции преобразуется шифратором 3 в двоичный код, С первого выхода шифратора 3...

Номер патента: 1162948

Опубликовано: 23.06.1985

Авторы: Лукаш, Лунц, Мокрищев, Шарапинский

МПК: E21B 43/00

Метки: жидкости, извлечения, периодического, скважины

...клапан 17 на пнен-мопринод запорного клапана 13, который закрыт. По достижении затрубного давления заданной величины, накоторую настроен задатчик 1, чувствительный элемент 3 и связанныйс ним толкатель 5 освобождают золотник 7, который под действиемпружины 9 отходит от седла 11 исообщает канал 14 с дренажным каналом 16, Давление в исполнительном органе запорного клапана 13 резко .снижается, вызывая его (клапана 13) открытие. Одновременно клапан 17 под действием резко возникшего в этот момент перепада давлений в канале 15 и канале 16 прижимается к седлу 21, а клапан 18 врезультате выравнивания давленийв каналах 14 и 16 отходит от седла22 под действием пружины 20,При открытом выкидном клапане 13происходит выброс жидкости из сква...

Номер патента: 1151660

Опубликовано: 23.04.1985

Авторы: Лукаш, Лунц, Мокрищев, Шарапинский

МПК: E21B 34/06

Метки: газлифтный, клапан

...при котором происходит закрытие клапана. Перепад давления, при котором происходит открытие клапана, задают предварительным поджатием пружины 8, подпружинивающей толкатель 11Площадь впускных каналов задают совмещением соответствующей пары отверстий 14, выполненных во втулке 10 с радиальными каналами 13, выполненными в камере 2 путем поворота втулки.Клапан работает следующим образом.При снижении уровня жидкости в кольцевом пространстве скважины ниже клапана газ через отверстия 13 и каналы 14, минуя толкатель 11, поступает из кольцевого пространства в подъемную колонну, при этом давление газа через радиальный канал 19 воздействует на сечение штока 6 диаметра.Когда перепад давлений в подъемной колонне в кольцевом пространстве...

Номер патента: 1114816

Опубликовано: 23.09.1984

Авторы: Ефименко, Литвинов, Шарапинский

МПК: F04B 47/00

Метки: насос, скважинный, штанговый

...), Иричеч церецускные клнаны 7 хлн(ялены ц;3 разных уровнях. При эпм геЗоог)30,(5)щий трубопровод 9 выцолцец в кольц(вом пространстве 10 (фиг. 1) или в зтрубном пространстве 13 сква кины, ооразоваццоч эксцлъатационной ко.ОИНОЙ грх б 14 и колонной насосных труб 11 (фи) 2 и,3).20 13 случае, код газоотводящий трчбоирово. Бы)юлнец в зетръбном пространстве 1,3 сквжицы (фиг 2 и 8), ц(следие свя.вано с кол цвыл) цространствоч 10 цосредствоч Огеерстий 15, дополнительно выполненных В колонне насосных трчб 11.При этом, колонна цолых штан 8 снабжен дополните.)ьныч иолы ч цлунжером 6 с отверстиями 17 и колонной силошных штацг 18, связанных с верхней частью до)н)лнитель)юго юлого цлу;жера. Колонна 30 цолых ц)танг 8 гидравлически сообцпна сколонной...

Номер патента: 1109508

Опубликовано: 23.08.1984

Авторы: Ефименко, Лукаш, Шарапинский

МПК: E21B 43/00

Метки: газлифтной, оптимизации, режима, скважины, эксплуатации

...11 и 111, хе)ректс)и;х)опих Обгсть1 ) 011 ти",)д,ьнь)х )арметров ре)бОы Г 1 зг)ифт.ной скв:жц)ы. (.:Г)о Гвстствх к) :е( граник1:) 1)еНез 5)БГ)51( 05 срсгнм зне чс 1 1,с ч )си)и ки рс 1л 5)торпик.)ОВ рзб 0ь кве - 5 кины с )риме пс нсм орп н 5 гч)к")з 1,значение РзРдцицд 111 - Ор :ии"значением настройки рсг) лятора 1,:.; Кл(и:.работы сквз;кипы без применения )с) 1п.)ъ жоре) ) .Рдо Ге (квджи.ы ц Об.дст; Внд:с ни)., сВ( е Границы 11 нечстОЙНБВчдс)0 иор:пень це охо Егг;о х стья ), оче ь Всок у,клы)ый расход гззз, заметно сцижс деОит жидкос) и и, кдк сл(дсви., Очень экий К 1,Г 1. Г 00 тз сквжииь Б 00,)сти з 01- екний Р пр;В(е Грдни;ы 111),кчсг); 00 рд)- НЕ)361 с,) с экИГчдтеИи скзе:жи , с но.ккой р 00 с о ге)гз сгг )ци Ор;и:и 1,)с 0 1...

Номер патента: 993287

Опубликовано: 30.01.1983

Авторы: Белов, Королев, Ноткин, Шарапинский

МПК: G06G 7/26

Метки: генератор, функциональный

...на сумматор 7 через ключ 10 калиброванного напряжения постоянного тока Е , задающего фазовый сдвиг ( фиг. 2 Ю), срабатывание релейного элеяента 4 наступает раньше или позже, чем это имеет место в прототипе. Поэтому фаза напряжения П на выходе сумматора 7 фиг. 28)изменяется в соответствии со знаком и величиной калиброванного напряжения Е (при Е 7 0 - сплошная линия, при Е 0О - йунктирная линия). Опорные йипульсы генератора 00 фиг. 2 г) формируются в моменты перехода выходного напряжения интегратора 3 Пи через нуль при помощи компаратора 9 и одновибратора 8. Эти импульсы имеют неизменный период. Так как пороги срабатынания релейного элемента 4, определяющие амплитуду треугольного сигнала, неизменны, то после момента времени С Форма и...

Номер патента: 983310

Опубликовано: 23.12.1982

Авторы: Власов, Ефименко, Ишханов, Литвинов, Шарапинский

МПК: F04B 47/00

Метки: насос, скважинный, штанговый

...поршнем 7, имеющим проходное отверстие 8, расположенное с возможностью перекрытия его поплавковымклапаном б. Рабочая полость 9 насосаснабжена всасывающим и нагнетательнымклапанами 10 и 11 соответственно.Прследний установлен на выходе иэполости 9 в колонну подъемных труб12. Поплавковый клапан б взаимодей ствуеФ с седлом 13. Насос опускается в скважину поддинамический уровень гаэонасыщенной жидкости. При ходе плунжера 3 вверх открывается всасывающий клапан и газонасыщенная жидкость поступает в рабочую полость 9. При ходе плунжера 3 вниз перекачиваемая жидкость вытесняется,иэ полости 9 через нагЗ 0 нетательный клапан и по колоннеподъемных труб 12 выводится на поверхностьВ процессе откачки жидкости из нее выделяется газ, который...

Номер патента: 891893

Опубликовано: 23.12.1981

Авторы: Бурштейн, Кипнис, Орлов, Шарапинский, Яненко

МПК: E21B 43/00

Метки: газлифтной, периодической, скважины, эксплуатации

...6 и. патрубок 7, установленный концентрично колонне лифтовых труб 1.Забойная часть установки включает патрубок 7, нижний конец которого закреплен корпусом 8, верхний-направ. ляющей втулкой 9, одновременно служащий защитньв козырьком, В корпус помещен подпружиненный шар, выполняющий роль клапана 5 (клапан может быть вы полнен также шаром .с запасом плавучести). Поршень 4 в нижнем положении воздействует на клапан 5 своим лодьи хвостовиком 10 и отрывает его. Подпружиненные рычаги 11 осуществляют фиксацию поршня и одновременно выполняют роль забойного амортизатора 3. 1 О 15 2 Ф работает установка следующим об разом.В герметически закрытой скважине фф накапливается жидкость и газ (фаза 1) Поршень находится на забое:скважины, при этом клапан...

Номер патента: 840305

Опубликовано: 23.06.1981

Авторы: Бурштейн, Шарапинский

МПК: E21B 43/00

Метки: газлифтнойэксплуатации, периодической, скважины

...8 первого отсека, а узел 15 фиисации с фиксатором 16 для фиксации поршня 8 в верхней части отсека 3, который работает от воздействия на него поршня 14. На стыке второго 4 и третьего 5 отсеков установлены обратный клапан 17, клапан 18 и узел 19 фиксации с фиксатором 20 для фиксации поршня 21 третьего отсека, На стыках всех последующих отсеков установлены аналогичные этим клапаны и механизмы. Фиксация поршней 8, 13 и 21 осуществляется автоматически.Установка работает следующим образом.Жидкость, поступившая в скважину, продавливается через рабочий клапан 7 в тру 25 30 35 40 45 50 55 бы. Все это время поршень 8 удерживается фиксатором 9. После вытеснения всей жидкости в трубы прорывается газ и поднимает столб жидкости над поршнем. В этот...

Номер патента: 822214

Опубликовано: 15.04.1981

Авторы: Алешин, Белов, Ноткин, Томский, Шарапинский

МПК: G06G 7/26

Метки: генератор, функциональный

...15 подается, как и в третьем режиме, сигнал с выхода декадного делителя 17 частоты. Тот же сигнал поступает на вход делителя 18 частоты, что позволяет установить требуемую низкую частоту следования импульсов, которыми запускается через модуляционный генератор 21, работающий в ждущем режиме.Рассмотрим режим генерирования когерентного линейно-частотно-модулированного сигнала (ЛЧИ),Для получения высокой линейности закона ЛЧИ этого сигнала используется внутренняя импульсно-фаэовая синхронизация с помошью генератора 16 опорных импульсов.Принцип автоматической подстройки линейности заключается в следующем.Выходное частотно-модулированное напряжение функционального генератора является периодической функцией фазы, поэтому оно может быть...

Номер патента: 653382

Опубликовано: 25.03.1979

Авторы: Белов, Бурштейн, Шарапинский

МПК: E21B 43/00

Метки: газлифтной, периодической, скважины, эксплуатации

...жидкости поршень успеет дойти" до нижнегоаморгизатора, на устье будет поднят весь накопившийся столбжидкости и коэффициент подачи станетравййм единице, Обычно поршень неуспевает вернуться на нижний амортизатор, что значительно снижает эффективность способа, так как она в значительнэй степени зависит от величины утечки иэ столба выбрасываемэй жидкости.Для повышения коэффициента подачинеэбхоцимо удержать поршень на нижнем 4амэртизаторе цо начала фазы ЪЧ, т.е,до момента повышения буферного давления после его максимального спада(точка Б).5 Сущность предлагаемого способаэксплуатации заключается в удержаниипоршня на нижнем амортизаторе до момента повышения буферного давленияпосле его снижения в начале выброса.10 Осуществление...

Номер патента: 636377

Опубликовано: 05.12.1978

Авторы: Дмитриев, Цеподай, Шарапинский

МПК: E21B 43/00

Метки: жидкости, извлечения, периодического, скважин

...среды.Для климатических условий СССР вкачестве такой жидкости может бытьиспользована жидкость АМГ,При подаче управляющего сигналана пневмореле 1, это реле срабатывает и создает канал для поступлениягаза в мембранную камеру 3. Давлениегаза через мембрану, расположеннуюв мембранной камере 3, передаетсяжидкости, находящейся во внутреннемпространстве дросселя 2 и соединенНой с ним части мембранной камеры 3.Вследствие большого сопротивлениядросселя 2 жидкость перетекает черездроссель с малой скоростью, и поэтому давление в мембранной камере 3 пеРедается на реле 1 в течение длительного времени.При повышении давления в реле 1,оно отключает канал для поступлениягаза в мембранную камеру 3.. Осиповук корректор л. оставитель ед Н.Андре...

Номер патента: 50038

Опубликовано: 31.08.1936

Автор: Шарапинский

МПК: B65D 85/30

Метки: приборов, приспособления, упаковки, чувствительных

...при их транспортировке, С этой целью, в предлагаемом приспособлении в качестве амортизирующего элемента применена резиновая губка с деревянной оправой, находящаяся в парусиновой оболочке. Деревянная оправа является поддержкой для упаковываемого предмета.На чертеже фиг. 1 - 3 изображают схематически общий вид приспособления (в трех проекциях); фиг. 4 - вид амортизатора (в разрезе) и фиг. 5 - вид его сверху,Приспособление состоит из укрепляемой на дне тары скобы 2 с амортизирующим элементом. В качестве последнего служит резиновая губка, заключенная в парусиновую оболочку 1 (фиг.4, 5). Последняя складывается и прострачивается, образуя амортизатор, на котором помещена деревянная оправа 4, служащая поддержкой для транспортируемого...
