G06G — Аналоговые вычислительные машины

Номер патента: 1037287

Опубликовано: 23.08.1983

Автор: Борисов

МПК: G06G 7/48

Метки: импульсных, моделирования, помех, потока

...2 случайных импульсов, выход которогоподключен к входам и цепей ( И - число моделируемых мешающих воздействий ), каждая из которых содержитпоследовательно соединенные блок. 3запрета, один управляющий вход которого подключен к выходу генератора 1тактовых импульсов, блок 4 памяти,выход которого подключен. к другомууправляющему входу блока 3 запрета,генератор 5 пакетов импульсных помехи блок б запрета, один управляющийвход которого подключен к выходугенератора 1 тактовых импульсов, адругой через датчик 7 случайныхимпульсов - к входу генератора 5пакетов импульсных помех, а такжеэлемент ИЛИ 8, входы которого подключены к выходам блоков б запрета каждой из цепей,Генератор 5 пакетов импульсныхпомех содержит последовательно соединенные...

Номер патента: 1038951

Опубликовано: 30.08.1983

Авторы: Бороденко, Картавых, Краснобаев, Стеценко

МПК: G06G 7/122

Метки: графика, моделирования, сетевого

...сигнала на блок 8 при изменении длительности работ на время +Ьг, Источник 19 постоянного напряжения используется для выработки управляющих сигна- лов, передаваемых на блок 8. Элемент ИЛИ 21 используется как собирательный элемент запрещающего сигнала на вход ключа 20.Задатчик 22 временного интервала предназначен для установки необходимого времени +Ьй или -Ь 1 на соответствующих реле времении представляет собой два многоступенчатых переключателя.Блок 8 временной привязки содержит два генератора 23 и. 24 импульсов, два элемента. И 25 и 26, элемент ИЛИ 27 и счетчик 28.Генератор 23 импульсов предназначен для записи кодовой комби" нации в счетчик 28 при -ЬС = О. Генератор 24 импульсов предназначен для записи кодовой комбинации в счетчик 28...

Номер патента: 1038952

Опубликовано: 30.08.1983

Авторы: Васькив, Вульчин, Галецкая, Мазур, Сергийчук, Соколенко, Солодко

МПК: G06G 7/30

Метки: экстраполятор

...блоков сумматора. Вустройстве осуществляется настройкакоэффициентов экстраполирующего полинома, минимизирующая ошибку экстраполяции .2 .Недостатком известных экстраполяторов является техническая сложностьцепей настройки.Цель изобретения - упрощениеэкстраполятора,Указанная цель достигается тем,что зкстраполятор, содержащий й - разрядный аналоговый регистр сдвига,информационный вход которого является входом экстралолятора а выходысоединены с соответствующими входамиалгебраического сумматора, блок вычитания, первый вход которого подключен к входу экстраполятора, содержитуправляемый элемент задержки, ампли-.тудный детектор, сглаживающий Фильтри управляемый генератор импульсов,при этом выход алгебраического сумматора соединен с...

Номер патента: 1038953

Опубликовано: 30.08.1983

Авторы: Коновец, Прокофьев

МПК: G06G 7/46

Метки: задач, нестационарной, обратных, решения, теплопроводности

...теплового потока. В других случаях устройство необеспечивает решения.Ограниченность возможностей известных устройств в решении широкого класса обратных задач нестационарнойтеплопроводности со сложным взаимодействием тела и окружающей среды, когда в процессе решения меняется направление граничного теплового потока, связано с тем, что изменение величины граничного сопротивления неоднозначно влияет на сигнал рассогласования при различных направлениях протекания граничного тока.Действительно, если при втекающем в КС -сетку токе эталонное функциональное напряжение больше напряжения внутренней точки кС -сетки, то уменьшение величины граничного сопротивления приводит к более быстрому повышению напряжения во внутренней контрольной точке...

Номер патента: 1038954

Опубликовано: 30.08.1983

Авторы: Кисель, Прокофьев

МПК: G06G 7/48

Метки: индуктивного, моделирования, нелинейной, характеристики, элемента

...7;С другой стороны выходное напря жение операционного усилителя 2 определяется равенствомОч-а 1, юСо ьо 50 йакопительного конденсатора и вторым входом дифференциального усилителя, выход которого подключен к первому входу элемента сравнения, второй вход которого соединен с выходом генератора периодически изменяющегося напряжения, выход элемента сравнения подключен к управляющему входу переключающего элемента.На фиг. 1 представлена блок-схема устройства; на фиг, 2 - блок-схема 1 О блока управления.Устройство содержит блок 1 управления, операционные усилители 2 и 3, переключающий элемент 4, ограничительный резистор 5, масштабные 15 резисторы б и 7, ограничительные резисторы 8 и 9, а также накопительный конденсатор 10, Блок 1 управления...

Номер патента: 1040493

Опубликовано: 07.09.1983

Авторы: Грачев, Эзенкин

МПК: G06G 7/12

Метки: вычислительное

...расположением узлов интерполяции по З 0оси аргумента х;, (1 1 и), где иколичество аргументов воспроизводимой функции. Обозначим число интер-:валов интерполяции по оси аргумен+та х;, через ш , координаты узлов 35интерполяции по оси х;, через хгде ) - номер интервала интерполя-, ции= О, 1, 2, , ш;), узловыезначения функций и-переменных обозначим через Г(х., х 2,х;ь 40х ), при этоь в 8 лок 9 паДяти за. носят информацию в двоичном коде означении и знаке элементарного приращения Функции дГ; = й(х,+1)1(х;) на данном интервале интерполя-,ции х +1) - х451 1). Дискретность элементарного приращения по оси аргумента х д х л= х;(5+1)- х; определяется разрядностью адресного счетчика 2.В начальный момент времени всесчетчики, регистры и...

Номер патента: 1040494

Опубликовано: 07.09.1983

Авторы: Коноплянко, Минчук

МПК: G01M 17/007, G06G 7/70

Метки: автомобиля, боковой, устойчивости

...блок 18перемножения, первый коммутатор 19, второй .коммутатор 20, дополнительный блок 21индикации со схемой обработки, включающей преобразователь 22 напряжение-код,генератор 23, блок 24 памяти,. дополнительный формирователь,25 и дешифратор26.Первый вход блока 4 перемножения соединен с выходом первого коммутатора 19,- а второй вход подключен к выходу.блока7 задания расстояния между осями автомобиля, выход преобразователя 3 угловыхперемешений в напряжение соединен с вторым входом блока 5 деления, выход которого и выход датчика 1 скорости движенияавтомобиля подключены к Входам блока 8сравнения, Выход которого через ключ 6соединен с входом блока 9 вщикации и сВходом усилителя 10, вькод которого. подключен к двигателю 11, вап...

Номер патента: 1042032

Опубликовано: 15.09.1983

Авторы: Бабаян, Данилов, Полонников

МПК: G06G 7/12

Метки: напряжение

...инвертирующий операционный усилитель, квыходу которого, образующего выходнойвывод преобразователя, подключены резистор и конденсатор обратной связи,причем второй вывод последнего соединен с инвертирующим входом усилителя, введен неинвертирующий преобразователь ток - ток, вход которого образует входной вывод и соединен со вторым выводом резистора,а выход подключен ко входу инверти 55рующего операционного усилителя.На фиг,1 приведена структурнаясхема предлагаемого устройства; нафиг. - принципиальная схема неинвертирующего преобразователя ток бОток, пример,Устройство содержит инвертирующий операционный усилитель 1 с конденсатором 2 в цепи обратной связи,резистор 3 обратной связи, один иэ выводов которого подсоединен к выходу 4...

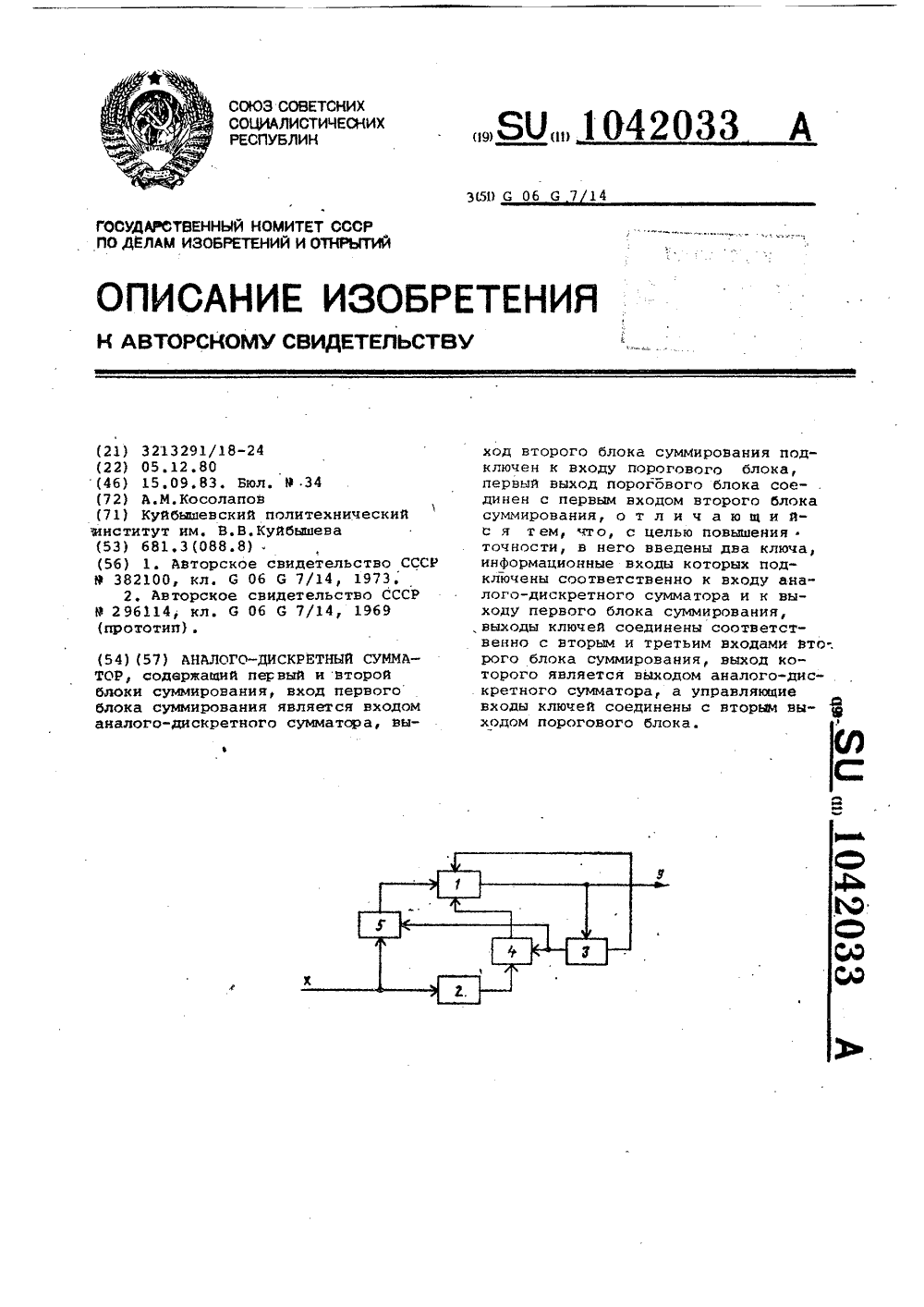

Номер патента: 1042033

Опубликовано: 15.09.1983

Автор: Косолапов

МПК: G06G 7/14

Метки: аналого-дискретный, сумматор

...снходоми первого и второго блоковсуммирования, а выход первого блокасуммирования соединен с выходоманалого-дискретного сумматора.Данный сумматор характеризуетсязначительной погрешностью работыиэ-эа инерционности усилителей,на которых выполнены блоки суммирования при переключении пороговогоблока.Цель изобретения - повышениеточности работы аналого-дискретногосуммат ора.Постанлеяная цель достигается тем,что н сумматор, содержащий первый инторой блоки суммирования, вход,первого блока суммирования являетсявходом аналого-дискретного сумматора, выход второго блока суммирования подключен к нходу пороговогоблока, первый выход порогового блока соединенс первым входом второгоблока суммирования, введены днаключа, информационный входы...

Номер патента: 1042034

Опубликовано: 15.09.1983

Авторы: Кодрянский, Козлов, Масюренко, Ниженский, Таран

МПК: G06G 7/20

Метки: квадратичный, стохастический

...цель достигается тем,что стохастический квадратичныйпреобразователь напряжения, содержащий компаратор, первый вход которогоявляется входом преобразователя, 40цифроаналоговый преобразователь, ныход которого соединен с вторым входомкомпаратора, генератор псевдослучайных чисел, группа выходов которогосоединена с группой входов цифроаналогового преобразователя, генератортактовых импульсов, выход которогосоединен с входом генератора псевдослучайных чисел, дополнительно содержит группу триггеров, группу элементов И, группу элементов ИЛИ игруппу элементов задержки, причемпервые входы элементов И группы соединены с выходом компаратора, вторые входы подключены к выходу генератора тактовых импульсов, а третьивходы соединены с группой...

Номер патента: 1042035

Опубликовано: 15.09.1983

Авторы: Ильканаев, Исмаилов, Степанова, Хартумов

МПК: G06G 7/24

Метки: логарифмический

...разрядов счетчика соединены с кодовыми входами циф роаналоговых преобразователей, выходы старших разрядов счетчика и выходы аналого-циФрового преобразователя являются выходами логарифмическогопреобразователя,На чертеже изображена функциональная схема предложенного логарифмического преобразователя,Схема включает блок 1 сравнения, блок 2 управленияисточник 3опорного напряжения, первый ключевой элемент 4, интегратор 5, генератор б импульсов, второй ключевойэлемент 7, управляемый делитель 8частоты, счетчик 9, цифроаналоговые преобразователи 10 1, 102,,10 п,масштабные усилители 111,1111,сумматор 12, аналого-цифровой преобразователь 13, вход 14 и выходы 15логарифмического преобразователя,Логарифмический преобразовательработает следующим...

Номер патента: 1042036

Опубликовано: 15.09.1983

Авторы: Фам, Ямный

МПК: G06G 7/24

Метки: аналого-цифровой, логарифмический

...нулевого потенциала, перваяобкладка второго дополнительного запоминающего конденсатора через шес той дополнительный ключ соединенас первым выводом первого масштабного резистора, а через седьмой дополнительный ключ подключена к шиненулевого потенщала, вторая обкладка второго дополнительного запоминающего конденсатора через восьмойдополнительйый конденсатор подключена к выходу операционного усилителя, а через девятый дополнительныйключ соединена с шиной нулевогопотенциала, выходы иСточника опорногонапряжения, первого и второго дополнительных источников опорного напряжения соответственно через десятый, одиннадцатый и двенадцатыйдополнительные ключи подключены кпервому входу компаратора, второйвход которого соедини с выходом операционного...

Номер патента: 1042037

Опубликовано: 15.09.1983

Авторы: Агеев, Ромащев

МПК: G06G 7/30

Метки: экстраполятор

...соединены с соответствующими информационными входами блока формирования, экстраполирующей функции, вход синхронизации которого соединен с входом синхРонизации аналогового регистра сдвига и подключен к шине тактовых импульсов, содержит генератор линейно 60 изменяющегося напряжения, компаратор, блок выборки хранения и источник опорного напряжения, при этом синхронизирующий вход генератора линей" но изменяющегося напряжения подклю чен к шине тактовых импульсов, авыход - к первому входу компаратора, второй вход которого соединен систочником опорного напряжения, выход компаратора соединен с управляющимвходом блока формирования экстраполирующей функции и с управляющим входом блока выборки-хранения,информационный вход которого соединен с...

Номер патента: 1042038

Опубликовано: 15.09.1983

Авторы: Коробейников, Кургаев

МПК: G06G 7/30

Метки: интерполятор, линейный

...8 и 9, интегратор 10. Выход интегратора 10 черезключ 11 соединен со входом запоминаю"" 20щего блока 12, выход которого подключен ко второму входу сумматора 3. Цифровой управляемый резистор13 включен между выходами ключей 8и 9 и входом интегратора 10. Цифровой управляемый резистор 14 включен25в цепь обратной связи дополнительного сумматора 15 выход которогоподключен к третьему входу сумматора 3, а входы через масштабные резисторы 16 и 17 соединены соответственно с выходами интегратора 10 изапоминающего блока 12. Управляющиевходы цифровых управляемых резисторов 13 и 14 соединены с выходом блока18 задания шага ин.ерполирования, 15Вход 19 регистра 1 является цифровымвходом интерполятора, выходы 20интеграторов 10 являются...

Номер патента: 1042039

Опубликовано: 15.09.1983

Авторы: Великий, Кисель, Прокофьев, Фрид

МПК: G06G 7/46

Метки: задач, нелинейных, поля, решения, теории

...периода к .периоду, что снижает точность работы устройства. Причем с повышением частоты () коммутации, что необходимо для уменьшения методической погрешн 9 сти импульсного управления емкостью, аппаратурная погрешность ( д;х) растет, так какс)" =С%Р где"-фклС 2постоянная времени цепи подзаряда, 65 обусловления конечным сопротивлением ключа подзаряда.Цель изобретения - повышение точности работы устройства.Поставленная цель достигается тем, что устройство для решения нелинейных задач теории поля, содержащее ВС-сетку, к узлу которой подключен первый информационный вывод первого ключа, подсоединенного вто" рым информационным выводом через накопительный конденсатор к шине нулевого потенциала, и компаратор, первый вход которого подключен к...

Номер патента: 1042040

Опубликовано: 15.09.1983

Авторы: Володось, Медведев

МПК: G06G 7/48

Метки: аналоговый, запасных, оптимизатор, числа, элементов

...второй блок сравнения, вторая группа блоков задания коэффициентов затрат и вторая группа умножения на постоянный коэффициент, выходы которых соединены с второй группой входов первого сумматора, выход которого подключен к первому входу второго сумматора и первому входу блока умножения, выход которого соединен с первым входом первого блока деления, выход которого подключен к входу первого блока индикации, выход блока задания ограничения соединен с вторым входом первого блока деления и с вторым входом второго сумматора, выход которого подключен к входу второго блока инди" кации, выход источника образцового напряжения соединен с входами блока задания ограничения, блоков задания коэффициентов затрат второй группы и с входом блока...

Номер патента: 1042041

Опубликовано: 15.09.1983

Авторы: Прянишников, Прянишникова, Эпштейн, Якименко

МПК: G06G 7/52

Метки: амплитудных, анализатор, распределений

...различных классов сигналон - стационарных, локаль" но-стационарных и нестационарных, " т.е, значительно увеличиваются облас ти возможности использования анали" затора как самостоятельного прибора, так и для работы н составе .измерительно-вычислительных комплексов .На Фиг. 1 представлена структурная схема предлагаемого анализатора; на фиг. 2 - иллюстрация особенностей вычисления скользящих" оценок плоТ- ности распределения амплитуд при использовании скользящего временного окна.Анализатор амплитудных распреде- . лений содержит аналого-цифровой преобразователь 1, информационный и так" товый выходы которого соединены с входами соответственно первого и второго элементов 2 и 3 задержки, комму- татор 4, блок 5 памяти, адресный вход которого...

Номер патента: 1043660

Опубликовано: 23.09.1983

Авторы: Денисенко, Прокофьев

МПК: G06G 7/46

Метки: моделирования, объектов, параметрами, распределенными

...6, работающегов фазоимпульсном режиме, элемента ИЛИ-НЕ 7, КБ-триггера 8, элемента. 2 И-ИЛЙ 9, счетчика 10, а такке тактовые входы 11 и 12 и вход13 устройства,Генератор 4 используется дляформирования с периодом Т развертывающего напряжения Бф(С), формакоторого определяет характер моделируемой нелинейности д(ур) (фиг,3).В качестве блока 4 может быть использован последовательно соединенный генератор пилообразного напряжения, синхронизированный сигналом, подаваемым на .тактовый вход11 устройства и блок нелинейности,например диодный, функциональныйпреобразователь (не показаны).Перед началом работы устройствасчетчик 10 сбрасывается в нульпутем подачи наего вход 14 импульсасброса Ко.Работа устройства начинаетсяс подготовительного периода, в...

Номер патента: 1043669

Опубликовано: 23.09.1983

Авторы: Потепалов, Суворова

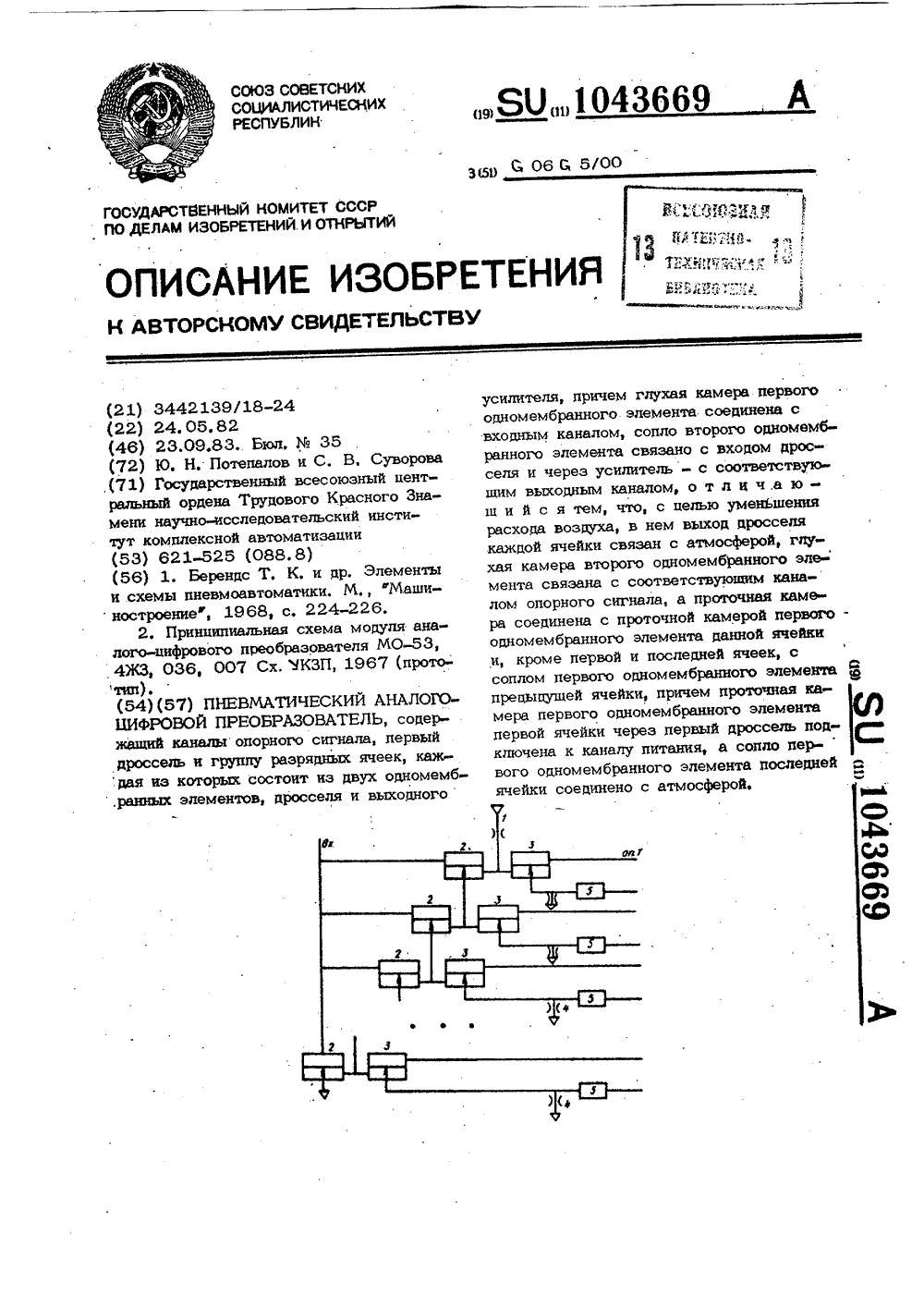

МПК: G06G 5/00

Метки: аналого-цифровой, пневматический

...элементов, дросселя и выходного усилителя, причем глухая камера первого одномембранного элемента соединена с входным каналом, соп ло второго одномембранного элементасвязано со входом дросселя и через усилитель - с соответствующим выходнымканалом 2 .Однако известное устройство имеет 25повышенное энергопотребление.Белью изобретения является уменьшение расхода воздуха.Поставленная цель достигается тем,что в пневматическом аналого-цифровомпреобразователе выход дросселя каждойячейки связан с атмосферой, глухая камера второго одномембранного элементасвязана с соответствующим каналом опорного сигнала, а проточная камера соединена с проточной камерой первого одно-35мембранного элемента данной ячейки и,кроме первой и последней ячеек, с...

Номер патента: 1043670

Опубликовано: 23.09.1983

Авторы: Заподовников, Самокиш

МПК: G06G 7/12

Метки: блок, вычислительное, запоминающий, масштабно, суммирующий

...коммутатора является выходом устройства, другие информационные входы-выходы перво 30 го коммутатора являются соответствующими входами устройства, управляющие входы первого и второго коммутаторов соединены с выходом генератора тактовых импульсов, введены блок определения знака, блок памяти, блок вычисления знака результирующего сигна.- ла, формирователь тактовых импульсов режимов суммирования, причем обратимый логарифмический преобразователь4 О выполнен двухполярным, вход-выход второго коммутатора соединен со входом блока определения знака, выход которого подключен к информационному входу блока вычисления знака результирующего сигнала и к первому входу45 формирователя та кто вых и мпул ь сов режимов суммирования, управляющие входы...

Номер патента: 1043671

Опубликовано: 23.09.1983

Авторы: Жук, Олейников, Синицкий

МПК: G06G 7/12

Метки: дифференциальных, масштабного, преобразования, сигналов

...Но это, в свою очередь,уве.35личивает погрешность обусловленнуюдействием статических параметров дополнительного операционного усилителя,40Таким образом, технические решения, основанные на большом числе опе- ледовательно включенных коммутирую рационных усилителей и резисторах свесовыми значениями сопротивлений вцепях обратных связей операционныхусилителей, обуславливают низкую точ.ность масштабного преобразованиядифференциальных сигналов, образования дифференциальных сигнаЦелью изобретения является повышение точности масштабного преобразования дифференциальных сигналов и рас 50ширение функциональных возможностейустройства за счет управления фазойвыходного сигнала.Поставленная цель достигаетсятем, что устройство для...

Номер патента: 1043672

Опубликовано: 23.09.1983

Авторы: Аринштейн, Волынский, Рачин, Смирнов, Фрейлихер

МПК: G06G 7/12

Метки: масштабирующее

...делителя10 напряжения, - номинальныйкоэффициент передачи масштабирующего устройства;" относительнаяпогрешность эфФициента перчи масштабирщего устройс деКи т" 20 8 Х 7 с 3тельно соединенные ключи 1, 5 и 6связан с первым входом усилителя 9и через ключ 2 - с первым выводомделителя 8, напряжения, второй вывод которого соединен с ниэкопотенциальным .входом устройства, средним выводом второго. делителя 10 напряженияи через ключ 4. связан с общим вцво-дом ключей 1 и 5, второй вход усили" . теля 9. соединен со вторым вцводом 10второго делителя 10 напряжения и через ключ 7 - с общим выводом ключей5 и 6, а средний вывод делителя напряжения 8 через" ключ 3 соединен спервым.входом усилителя 9, Вцсокопо тенциальный и...

Номер патента: 1043673

Опубликовано: 23.09.1983

Авторы: Бугров, Карповский, Коробейников, Редькин, Родионов, Сагач, Толмачев, Чернецкий

МПК: G06G 7/122

Метки: выбора, оптимальных, решений

...и состоит из нуль.органа 17 и релейного усилителя18, реализованных на операционныхусилителях Э-триггера 19, реверсив ного счетчика 20 и линейно-декодирующего преобразователя 21, представляющего собой набор резисторов с весами 50 8; 4 ф 2; 1. Суммарное напряжениеОо: о.11на входе блока 5 и напряжение с выхода линейно-декодирующего преобразователя 1 ЛДП ) 21 сравниваются в нульбргане 17 и в зависимости от знака сравнения релейный усилитель 18 и Р-триггер 19 переключают счетчик 20 на сложение или вычитание импульсов О . Сложение или вычитание импульгенсов в счетчике 20 происходит до тех пор, пока напряжение на выходе ЛДП 21 не станет равныч величине 0 . В момент равенства этих напряжений в счетчике 20 будет записано число в двоичном...

Номер патента: 1043674

Опубликовано: 23.09.1983

Авторы: Болгов, Лутов, Снегур

МПК: G06G 7/18

Метки: запоминающее, интегрирующее

...работает следующим образом.Б исходном состоянии управляющая обмотка обесточена. Ферромагнитные1043674 3сердечники находятся в безразличном состоянии равновесия. Световойпоток от излучателя 11 проходит сквозьгерметичный корпус 1 с прозрачнойвязкой жидкостью 2, через прозрачную перемычку 5 и попадает на светочувствительные поверхности приемников 12 и 13 С выхода устройства снимается сигнал в виде постоянного напряжения, величина и знак которого 10определяются положением прозрачнойперемычки 5,При подаче управляющегр напряжения положительной полярности относительно общего вывода соединения диодов 8 и 9 ток будет течь по управляющей обмотке 6, В результате взаимодействия магнитного поля с ферромагнитным сердечником 3...

Номер патента: 1043675

Опубликовано: 23.09.1983

Авторы: Воронов, Качанов, Овчаренко

МПК: G06G 7/18

Метки: импульсного, первой, разности, сигнала, частотно

...входом блока управле;, 50ния и с частотными входами первогои третьего двоичных умножителей,выход первого двоичного умножителясоединен с частотным входом второгодвоичного умножителя, выход которого 55соединен с 5-входом Й 5-триггера и черед делитель частоты - с Р-входомР 5-триггера, прямой выход которого 15 4соединен. с управляющим входом ключа,1 инверсные разрядные выходы реверсивного счетчика соединены с соответствующими входами дискриминатора и через первую группу ключей - с первой группой входов группы элементов ИЛИ, прямые разрядные выходы реверсивного счетчика через вторую группу ключей соединены с второй группой входов группы элементов ИЛИ, группа выходов которой соединена с кодовым входом третьего двоичного умножителя, выход...

Номер патента: 1043676

Опубликовано: 23.09.1983

Автор: Косолапов

МПК: G06G 7/20

Метки: квадратор

...вого преобразователя, выход которого соединен с вторым входом регистра ивходом дифроаиввогового драобрвэоввгввв, Явыход которого подключен к второмувходу сумматора.1043.К )1 Составитель В. ЖирноваТехредЖ,Кастелевич Корректор А. Повх Редактор Н, Егором Заказ 7340/53 Тираж 706 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий. 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП фПатентф, г. Ужгород, ул. Проектная, 4 3С учетом (1) из (2) получим С целью сокращения алпаратурных мтрат квадратирующий Вюк 5 и блок 6 умножения спольэуются многократно для реализации условия (2), Например, в пер , вом такте квадратирующим блоком 5 воспроизводится первое слагаемое, блоком 10 6 умножения - второе, и третье...

Номер патента: 1043677

Опубликовано: 23.09.1983

Автор: Баранов

МПК: G06G 7/24

Метки: вычисления, показателя, функции, экспоненциальной

...двоичных кодов.Устройство для вычисления показа" теля экспоненциальной функции рабо" тает следующим образом. 10В исходном состоянии на первом. выходе блока 13 управления сигналыотсутствуют, а на втором и четвертом вырабатываются сигналы, которые устанавливвют триггеры 5 и 6 и счет чик 11 в нулевое состояние. Единичный сигнал инверсного выхода триггера 5 поступает на вход управле" ния регистров 9 и 10 сдвига и обес" печивает установку их в нулевое сос О тояние, так как их входы установки данных подключены к шине логического нуля.В режиме вычисления показателя экспоненциальной функции входы 18 25 и 19 эталонных напряжений подклю- чают к источникам эталонных напряжений, задающих два уровня эталонноГо напряжения О 1 и О 2 а нд...

Номер патента: 1043678

Опубликовано: 23.09.1983

Авторы: Заподовников, Самокиш

МПК: G06G 7/24

Метки: логарифмический

...прекрашения преобразования входного сиг нала на время коррекции параметров.Целью изобретения является повышение быстродействия.С этой целью в логарифмический преобразова тель, содержащий блок логарифми- З 0вания, выход которого подключен ко входу элемента с регулируемым коэффициентом передачи, генератор управляюдих импульсов, выход которого соединен с управляющим входом ключаи усилиельэ 35 первый вход блока логарифмирования является первым входом логарифмического преобразователя, введены модулятор, сумматор, демодулятор и фильтр, при чем блок логарифмирования выполнен в виде логарифматора отношения сигналов, выход элемента с регулируемым коэффициентом передачи соединен с первым входом сумматора, второй вход которого подключен к...

Номер патента: 1043679

Опубликовано: 23.09.1983

Авторы: Бех, Ганин, Сергеев, Чернецкий

МПК: G06G 7/26

Метки: перемещений, угловых, функциональный

...элемента и шиной нулевого потенциала, а их вторичные шины " последовательно и встречно и являются выходом неподвижного считывающего элемента.3Блок преобразования считанного сигнала содержит диодно-резистивный делитель напряжения, первый и второй транзисторные токовые переключате" ли, накопительный конденсатор и ис" токовый повторитель, выход которого является выходом блока, первьй транзисторныйтоковый переключатель содержит три транзистора о общим эмиттерным резистором, подсоединенным к шине постаянного напряжения, база первого из трех транзисторов первого транзисторного токового переключател и выход диодно-резистивного делителя напряжения являются информационным. входом блока, базы второго итретьего транзисторов первого...

Номер патента: 1043680

Опубликовано: 23.09.1983

Авторы: Коробейников, Кургаев

МПК: G06G 7/30

Метки: интерполятор

...являетсявыходом устройства и подключен кпервому входу сумматора первой д 5 цепочки, причем второй вход является входом интерполятора, а выходчерез ключ соединен со входом аналогового запоминающего устройства,вторую и другие цепочки последовательно соединенных сумматора, ключа,аналогового запоминающего устройства и интегратора, между входом ивыходом которого подключен ключ при.чем входы сумматора второй цепочкиподключены к выходам сумматора и 35аналогового запоминающего устройствапервой цепочки, входы сумматора каждой последующей цепочки подключены к выходам сумматора и аналогового запоминающего устройства предыдущейцепочки, выход интегратора последующей цепочки соединен со входом интегратора предыдущей цепочки, чьи другие входы...
