G06G — Аналоговые вычислительные машины

Номер патента: 794643

Опубликовано: 07.01.1981

Автор: Кочкарев

МПК: G06G 7/56

Метки: краевыхзадач, решения

...размером и = и, - и. Нумерация уз. лов прямоугольника идет слева направо и сверху вниз построчно, причем крайний левый верхний узел прямоугольника соответствует реперному регистру 3, остальные узлы - в порядке возрастания номеров ре. гистров 2 слева направо. Информация о граничных условиях па узлах, соответствующих границам области, заносится в регистры 2 с соответствующими номерами в зону в, а в зону с для граничных точек записывается единица (для остальных точек в зону с записывается нуль). В зону а всех регистров 2 записываются заданные правые части уравнения для соответствуюгцих узлов со сдвигом на одни узел влево.Г 1 ослс запуска устройства информация, записанная в регистры 2 блока 1, па каждом такте перемещается на один регистр...

Номер патента: 796861

Опубликовано: 15.01.1981

Авторы: Герштейн, Норкин, Храповицкий

МПК: G06G 1/08

Метки: биоритмов

...окна 20, косые кромки (не показаны) которых имеют различную окраску. На лицевой стороне диска 2 нанесены календарная шкала 21 первого полугодия и шкалы 22, 23 и 24, расположенные соответственно под шкалами 5, б и 7 диска 1, на котором наосях 8, 9 и 10 закреплен трехстрелоч- Зоный указатель 25, выполненный изпрозрачного материала, с нанесенными на его поверхности символами в форме круга, квадрата и треугольника.Стрелки 26, 27 и 28 трехстрелочногоуказателя 25 расположены соответственно над зубчатыми колесами 11, 12 и 13.На поверхности диска 3 нанесены шкалы 29, 30 и 31, являющиеся продолжением соответственно шкал 5, б и7 диска 1. В определенных местах 40диска 3 выполнены окна 32. На обратной стороне диска 2 нанесены шкалы33, 34, 35 и...

Номер патента: 796862

Опубликовано: 15.01.1981

Авторы: Березовский, Вучетич, Зильберман

МПК: G06G 3/10

Метки: пассажирских, плавностихода, средств, транспортных

...4 и интегратор 5 плавности, датчик 6 времени, нелинейный преобразователь 7, датчик 8 скорости,подключенный к интегратору 9 скорости и блок 10 регистрации измерений,например двухкоординатный самописец.Акселерометр 1 преобразует механическое ускорение в электрические сигналы напряжения, которые подаютсяна вход усилителя 2, коэффициентления которого, может регулироватьС выхода усилителя 2 сигнал постует на фильтр 3 с частотной характеристикой, учитывающей биодинамические свойства человека С выхода фильтра 3 сигнал подается на квадратор 4,а затем на интегратор 5 с временеминтегрирования, задаваемым датчикомСоставитель И. Старшоедактор А. Гук Техред М. Голинка орректор Н. Ш Эаказ 9771/67 Тираж ВНИИПИ Государст по делам изобре...

Номер патента: 796863

Опубликовано: 15.01.1981

Автор: Казинер

МПК: G06G 5/00

Метки: корректирующее, пневматическое

...сумматора 1 входным каналом связана с источником управляющего давления Р к, его . выход Рудык соединен с рабочей полостью исполнительного механизма 7 и вхо" дом дифференциатора 2, выход которого подключен ко входам импульсаторов 3 и 4. Выход первого импульсатора 3 соединен с включающим входом триггера, выход второго импульсатора 4 со сбрасывающим входом триггера,,ю,ф р С 3 ю,79 бфдФ 4ф,фФ выход которого через переменный дрос- нению с прототипом) возмущениями, сель 6 подключен ко второй плюсовой Наносимыми на систему управления. камере сумматора 1.Работа устройства основана на эффекте резкого уменьшения скорости формула изобретения набора или сброса давления в рабочей полости исполнительного механиз- Пневматическое корректирующее...

Номер патента: 796864

Опубликовано: 15.01.1981

Авторы: Богатырев, Гребенко, Малюков, Пелещук, Шепелев

МПК: G06G 7/16

Метки: перемножающее

...работает следующим образом.Первый 1 и второй 2 умножители выбираются идентичными, операция пере 20 множения, входных сигналов в которыхописывается выражением:2 = Кху (1)где Е - результат перемножения, хвходные сигналы; К - коэффициент пробразования,Операция перемножения считаетсядеальной в случае, когда коэффициентреобразования является постоянным,796864 4ФВ предложенном перемножающем устройстве эффект стабилизации коэффициента преобразования достигается за счет взаимной компенсации погрешностей из-за идентичных уходов,коэффициентов преобразования первого 1 и второго 2 умножителей,Формула изобретения Составитель О. Отрадновактор П. Бабич Техред М.Табакович Корректор С. шекмар 9771/67 Тираж 7ВНИИПИ Государственнпо делам изобретени...

Номер патента: 796865

Опубликовано: 15.01.1981

Автор: Гайдай

МПК: G06G 7/26

Метки: напряжений, преобразовательдвух, функциональный

...5 и 7. Первый фазочувствительный выпрямитель 4 работает с опорным напряжением О , совпадающим по частоте и фазе с напряжением 08, при этом на его выходе Формируется напряжение 0,4 (фиг. 2, Е) . Если45 рассмотреть составляющие этого напряжения за полнериода (й- С 4), то видно, что первая составляющая О совпадает с напряжением 02, а вторая составляющая 0 совпадает с напряОСРежением О,р. Установленный на выходе фазочувствительного выпрямителя 4 фильтр 5 удаляет составляющую 02, которая за полпериода (й 2- й 4 ) имеет равные как положительную, так и отри цательную составляющие. Таким образом, постоянное напряжение О,р (фиг.2, О) на выходе Фильтра 5 пропорционально входному сигналу О и не зависит от . величины входного сигнала 0. бОАналогично...

Номер патента: 796866

Опубликовано: 15.01.1981

Авторы: Бакуменко, Белецкий, Лисник, Стасюк

МПК: G06G 7/34

Метки: решения, системалгебраических, уравнений

...выходами дифференциальных усилителей, другие выводы резисторов дополнительной матрицы, подключенные к горизонтальным шинам, через ключевые элементы первой группы подключены ко входам соответствующих блоков памяти, выходы которых через ключевые элементы второй группы подключены ко входам операционных усилителей.На чертеже изображена схема уст-, ройства для решения систем алгебраических уравнений.те. совместить решение основной системы уравнений А (х+ 5 х )= 1 + 1 щр где- вектор погрешности и 1пар суммарный вектор паразитных сигналов 1 бх = (Ь+ й Ец ), с решением системы уравнении (11),В устройстве решение исходной системы уравнений получается в два этапа. На первом этапе ключевые элементы 9 первой группы замкнуты, второй группы 10 -...

Номер патента: 796867

Опубликовано: 15.01.1981

Авторы: Дитман, Добровский, Филатов

МПК: G06G 7/48

Метки: моделированиямагнитных, полей

...ферромагнитную среду, используются ячейки 2 схарактеристикой ц 1(1), по внешнему виду схожей с характеристикой50ВГ(Н) для ферромагнитного материала.В реальном изотопном ферромагнитике магнитная проницаембсть не зависит от направления намагничивания и 55при намагничивании одновременно подвум направлениям она определяетсясогласно кривой намагничивания отсуммы векторов индукции обоих составляющих т.е. выполняется условие,б =Г. 81, + В . Для того, чтобы реализовать такое же условие. на модель,по диагонали в каждой из ячеек установлены диоды и резистор, которыесуммируют потенциалы от взаимно . перпендикулярных элементов. Немагнитная среда на модели воспроизводится ячейками 3 с резисторами расчетного. значения, Величина этих...

Номер патента: 796868

Опубликовано: 15.01.1981

Авторы: Земан, Шпак

МПК: G06G 7/48

Метки: моделированияаккумулятора

...линейный выпрямитель 7 и на функциональный преобразователь 2, гдеоно преобразуется с учетом коэффициента отдачи по емкости и использования. зарядного тока моделируемогоаккумулятора. Затем это напряжениепоступает на интегратор 3, на выход фокоторого подается напряжение Он,В результате на выходе интегратора3 Формируется напряжение, пропорциональное текущему значению емкостимодулируемого аккумулятора, йоступающее на функциональные преобразователи 4, 5 и б. На вторые входыфункциональныхпреобразователей 4 и5 подается напряжение О. Функциональные преобразователи 4 и 5, со- щответственно, формируют напряжения,пропорциональные ЭДС поляризациии омическому сопротивлению в зависимости от текущего значения емкости и температуры окружающей...

Номер патента: 796869

Опубликовано: 15.01.1981

Автор: Кузьменко

МПК: G06G 7/60

Метки: моделирования, нейронагазодвигательного, центра

...сигнала 40 на одном из возбуждающих входов. Напряжение с выходов преобразователей поступает соответственнона неинвертирующие и инвертирующие входы сумматора 6, где происходит суммация 4 напояжения, поданного с выходов преобразователей. Напряжение с выхода сумматора поступает на первый вход блока 7 сравнения с заданной величиной насыщения, на второй вход которого подается напряжение с выхода преобразователя 4 в качестве опорного напряжения, задающего нижний порог. При этом, в зависимости от частоты сигналов на входе преобразователя 4, нижний порог нейрона меняеТся, Б что дает воэможность оперативно управлять "чувствительностьюф устройства к входным сигналам. Блок сравнения имеет заданный уровень насыщения, выше которого выходное напря- щ...

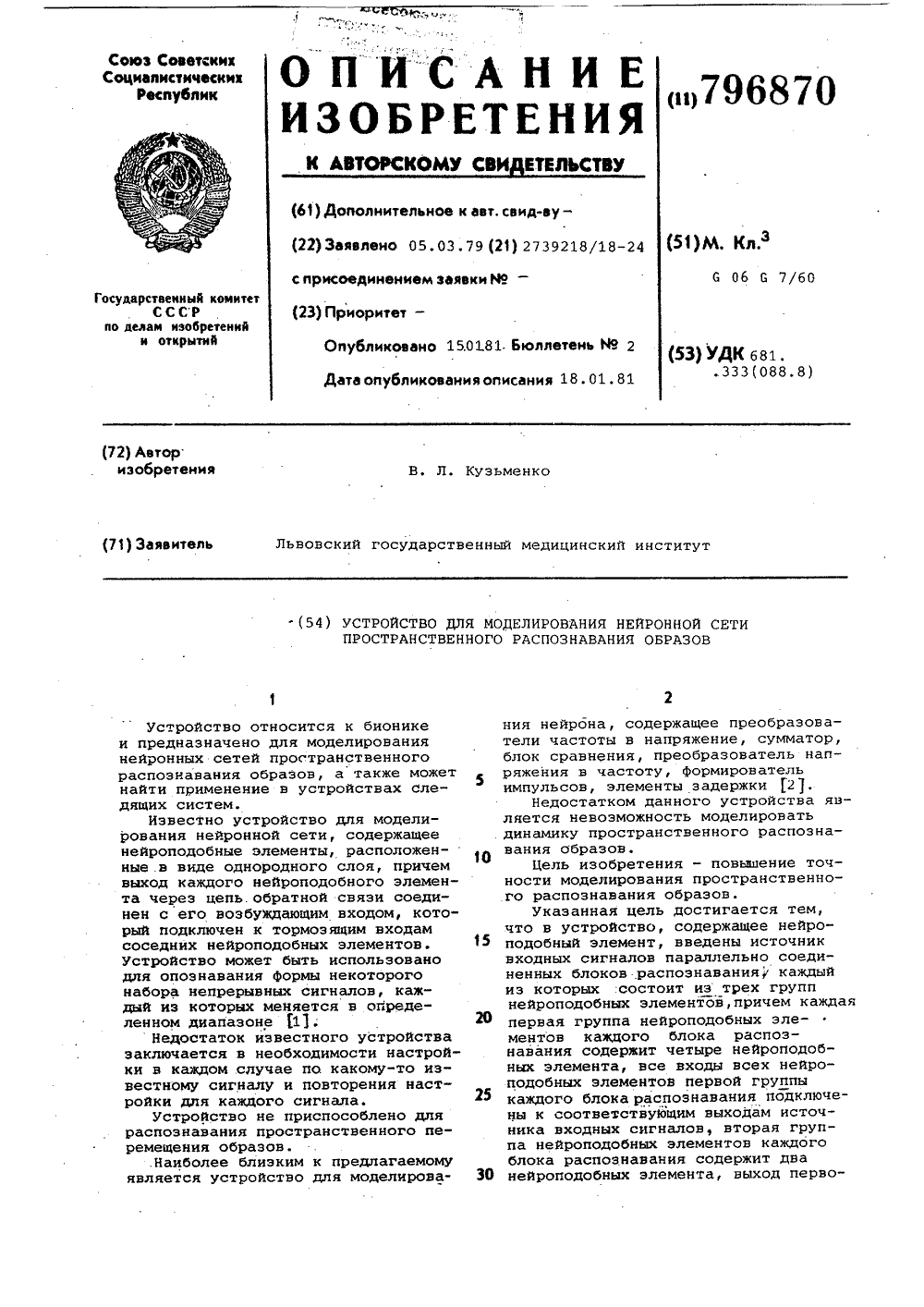

Номер патента: 796870

Опубликовано: 15.01.1981

Автор: Кузьменко

МПК: G06G 7/60

Метки: моделирования, нейроннойсети, пространственного, распознаванияобразов

...на выходах вания образов сигналы на выходах паблока 1 будет менятьсяИзменение раллельно включенных блоков 2 н сопространственного распределения ответствии со способом подключения сигналов на выходах блока 1 сопро- нходон первых групп к выходам световождается либо увеличением общего чувствительной матрицы эквиваленты числа задейственных входов нейропо следующим пространственным перемедобных элементов первой группы, либо щениям образа. изменением их весовых соотношений, На выходах первого блока сигналы либо и тем и другим. При этом, если несут информацию о фронтальном перето или иное изменение пространствен- мещении образа с учетом ускорения ного распределения сигналов на вы- щ этого перемещения, на выходах нтоходах блока 1...

Номер патента: 798854

Опубликовано: 23.01.1981

Авторы: Гайдуков, Дроздов, Назаров, Титов

МПК: G06F 15/173, G06G 7/122

Метки: моделирования, сетевыхграфов

...3 на входы всех элементов И 9 и 10. При этом импульсы проходят на входы тех счетчиков 5, соответствующие столбцы матрицы 1 которых моделируют веса дуг, исходящих из начальных узлов. Эти же импульсы через элементы И 10 проходят на счетчики 12 всех вершин граФа, кроме начальной, так как на выходе соответствующего элемента НЕ 8- высокий потенциал.Отсчитав число импульсов, пропорциональное весу моделируемой дуги, счетчик 5 одного из формирователей переполняется, устанавливает в нулевое состояние соответствующий триггер б, и на вход соответствующего элемента И 7 поступает разрешение с нулевого. выхода этого триггера. Если на остальных входах этого элемента И 7 - разрешающие потенциалы, то на его выходе появляется разрешающий сиг....

Номер патента: 798873

Опубликовано: 23.01.1981

Автор: Гончаров

МПК: G06G 1/04

Метки: величин, двух, отношения, прибор, процент-ного

...3 н 4.Отношение двух переменных ординатосциллограммы 2 равноК хвоа Сопгде Ь - ордината измеряемого пвраОметра;,. - ордината линии верхних калибрсХррвочных отметок;798873 3Всосав- длина шкалы 5;Х - величина измеряемого параметра,Измерительная линейка 6 имеет прорезь 7, в которой расположен бегунок 8с нониусом 9 и визирным перекрестием10.На поверхность измерительной линейки 6 нанесена шкала 5, содержащая100 равных частей (процентов).Концы измерительной линейки 6 шарнирно соединены с одной парой звеньев11 и 12 шарнирного параллелограмма спомощью полых осей (на чертеже не показаны).Измерительная линейка расположенапараллельно другой паре звеньев 13 и14 шарнирного параллелограмма, длястопорения звеньев которого служит гайка 15,Внутренний...

Номер патента: 798875

Опубликовано: 23.01.1981

Авторы: Асланян, Багдасарьян, Козьмов, Оганесян

МПК: G06G 5/00

Метки: множительноеустройство, пневматическое

...второго сумматора, своим выходом подключенного к выходному каналу, выход второго узла выбора минимального сигнала соединен с вторым входом узла выбора максимального сигнала, выход которого соединен с второй плюсовой камерой второго сумматора 121.Недостатком этого устройства также является недостаточно высокая точность вычислений и сложность устройства,5 798875случае на выходе элемента 2 сравнения форМула формируется сигнал,6изобретения20соответствующий математической операцииумножения: 25 При подаче на сумматор 4 сигналов по выражению (1) и (2), на его выходе. О формируется сигнал,Р ф -Е(РФР)-0210+ОЩРАР)Ар,1 Р + - " Р /Р ф +9-1(3) Рр) =1,25 (Р,2)(Р) ФО,2 Благодаря тому, что элемент 2 сравнения выполняет функции трех...

Номер патента: 798876

Опубликовано: 23.01.1981

Автор: Цытович

МПК: G06G 7/12

Метки: операционныйусилитель, развертывающий

...напряжения, вход 8 и выход 9релейного операционного усилителя,Развертывающий операционный усили Отель работает следующим образом.При отсутствии управляющего сигнала на входе 8 амплитуда сигнала на выходе 9 определяется величиной напряжения источника 7 эталонного напряженияна входе амплитудного модулятора 3. Величина этого напряжения выбирается изусловия обеспечения режима устойчивыхавтоколебаний с требуемым начальнымзначением частоты. Релейный элемент 2имеет, симметричные, относительно нулевого уровня, пороги, переключение и фиксированное значение амплитуды его выходного сигнала, с помощью которогоосуществляется управление моментамивремени изменения знака сигнала на выходе амплитудного модулятора 3. В момент соответствия амплитуды...

Номер патента: 798877

Опубликовано: 23.01.1981

Авторы: Герасимов, Холин

МПК: G06G 7/122

Метки: оптимизации, радиальной, сетиминимальной, стоимости, то-пологии, центра

...начала отсчета на экране ВКУ 6 произвольно задается первоначальное положение центрального узла, с которого начинается процесс оптимизации. Одновременно сигнал с блока 7 поступает на блок 9 смещения и отхлоняет луч передающей камеры 1 в эту выбранную точку. С вычислителя 4 поступает на блок 8 управляемых генераторов разверток и к передающей камере 1 подключается генератор радиально- круговой развертки. 16 5 О 5 35 49 45 Я В результате электронный луч передающей камеры 1 отклоняется по радиусу и перемешается по часовой стрелке до места его пересечения с первой хон трастирующей отметкой узла, после чего его дальнейшее перемещение по кругу приостанавливается.В блоке 3 определения координат узлов производится определение значений координат...

Номер патента: 798878

Опубликовано: 23.01.1981

Авторы: Баранов, Семенов, Соловьева, Шабанов

МПК: G06G 7/161

Метки: делительное

...у нг поддиапазоны таким образом, чтобы коэффициент передачи делительного устройства, пропорционального отношению коэффициентов передачи масштабных преобразователей 2.2 и 13, оставался неизменным, а диапазон изменения входного сигнала ШИМ 1 уменьшился, что позволяет снизить погрешность делительного устройства, вызванную нелинейностью ШИМНапример, делитель у изменяется в диапазоне от 0,1 до 10 В. Пороговое устройство 11 настраивается на сребатывание при у ) 1 В, а напряжение. знаменателя у делится на две поддиапазона 0,3. - 1 В и 2 - 10 В. 35 49 45 0 55 На чертеже приведена функциональнаясхема делительного устройства.Делительное устройство содержит широтно-импульсный модулятор (ШИМ) 1,источник 2 опорного напряжения, ключи 3 и 4, фильтры...

Номер патента: 798879

Опубликовано: 23.01.1981

Автор: Будилов

МПК: G06G 7/161

Метки: аналого-вых, деления, сигналов

...следующим образом.На вход интегратора 2 подается напряжение, пропорциональное сигналу делителя. С выхода интегратора 2 сигнал в виде нарастающего напряжения подается на первый вход нуль-органа 1, на вто.рой вход которого подается опорное напряжение. В момент равенства этих напряжений нуль-орган 1 запускает ждуший генератор 5 импульсов. Импульс с выхода ждущего генератора 5 поступая на входы сброса интеграторов, открывает ключи разряда интеграторов, через которые разряжаются емкости обратных связей интеграторов 2 и 3, Время между разрядными импульсами прямо пропорционально опорному напряжению и обратно пропорционально напряжению на входе интегратора 2. На вход второго интегра тора 3 поступает напряжение, пропорциональное сигналу...

Номер патента: 798880

Опубликовано: 23.01.1981

Авторы: Зейгман, Чукавин

МПК: G06G 7/164

Метки: множительноеустройство, четырехквадратное

...функциональнаясхема четырехкввдрвтного множительногоустройства.Устройство содержит компеясирэшийрезистивный мост 1 с управляемыми резисторами 2 и 3 и постоянными резисторами 4 и 5, дифференциальный усилитель 6, ключи 7,8, блок 9 и 1 О, генератор 11 тактовых импульсов, инверторы 12, 13, 14, блок 15 сравнения(сумматор), источник 16 опорного напряжения, фильтры 17, 1,8 низких частот,Устройство работает следующим образом.Одно из перемножаемых напряжений Ои опорное напряжение источника 16 поочередно подключаются ключами 7 и 8 ктретьей вершине компенсирующего мостаУправление ключами осушес твляетсятактовыми импульсами генератора 1.В полупериод, когда тактовый импульсот генератора 11 открывает ключ 8(ключ 7 закрывает), опорное...

Номер патента: 798881

Опубликовано: 23.01.1981

Автор: Чистяков

МПК: G06G 7/18

Метки: дифференцирова-ния, импульсов, следования, частоты

...на его выходе вырабатывается сигнал, который подается на второй вход триггера 14, переводя его из нулевого в единичное состояние. В результате .счетчик 1 пе реводится из режима вычитания в режим сложения и накапливается разность по абсолютному значению.Число импульсов, зафиксированное в счетчике 1, определяется как где Т - период сигналов первой опорОПной частоты Со,После фиксирования информации о разности периодов в счетчике 1 под действием второго сигнала из последовательности входных сигналов (сигнвла с выходаэлемента И 18) информация, накопленнаяв счетчике 1 переписывается в регистр 5памяти, а счетчик 1 обнуляется.Процесс получения информации о разности двух периодов повторяется при периодической (с периодом Т) подаче...

Номер патента: 798882

Опубликовано: 23.01.1981

Авторы: Жиров, Масляный, Столенко

МПК: G06G 7/18

Метки: дифференцирова-ния, модулированногосигнала, частотно

...1 задержки, устанавливает триггер 3в такое состояние, при котором элементИ 4 открывается и импульсы с входноговыхода блока 2 вычитания частот проходят на второй выход устройства,Таким образом, предлагаемое устройство за счет. дополнительного введения триггера и элемента И позволяетповысить надежность дифференцированияв первоначальный момент времени,аказ 1 О 058/69 Тираж 756 дписное НИИП Филиал ППП "Патент, г. Ужгород, ул. Проекжая, 4 3 7Устройство содержит блок 1 задержки, подключенный входом к входу устройства и первому входу блока 2 вычитания частот, а выходом - к второму входу блока 2 и установочному входу триггера 3.Первый выход блока 2 соединен.с первым выходом устройства, а второй выход блока 2 подключен к второму входу элемента И...

Номер патента: 798883

Опубликовано: 23.01.1981

Авторы: Вахутин, Финкельштейн

МПК: G06G 7/18

Метки: измеритель, параметров, пиков, хромато-графических

...от хроматографа поступает на усилитель 1, откуда он поступает на преобразова.тель 2 "напряжение-частота" и на детектор 5наклона, с которого снимаются импульсына блок 6 управления, Блок 6 управленияформирует управляющие команды для остальных блоков, соответствующие началу, концуи вершине хроматографического пика импульсов с частотой, соответствующей входномунапряжению, с выхода преобразователя 2 через блок 3 коррекции поступают на счетчик 4,Прибор работает в двух режимах: измерениеплощади и времени удерживания, измерениевысоты хроматографического пика и времени удерживания,В первом режиме счетчик 4 через схему15 ИЛИ отрывается на время интегрирования(длительность пика), и по окончании хроматографического пика информация со...

Номер патента: 798884

Опубликовано: 23.01.1981

Автор: Харин

МПК: G06G 7/18

Метки: интегратор

...входами второго 20 и первого 3 сумматоров, выход сумматора3 соединен со входом сумматора 20непосредственно и через пять последовательно соединенных блоков 4-8 па Формула изобретения соединенные последовательно, вход первого блока памяти подключен к выходу первого сумматора и к первому входу второго сумматора, второй вход которого через второй усилитель подключен к выходу первого блока памяти и через третий усилитель ко второ му входу первого сумматора, выход второго блока памяти через четвертый усилитель подключен к третьему входу второго сумматора, выход третьего блока памяти через пятый усилитель подключен к четвертому входу второго сумматора и через последовательно сое. диненные первый инвертор и шестой усилитель - с третьим...

Номер патента: 798885

Опубликовано: 23.01.1981

Авторы: Бабаева, Сурвилло

МПК: G06G 7/186

Метки: дифференцирующее

...черезпоследовательно соединенные второйдифференцирующий конденсатор и второй масштабирующий резистор, а котрицательной шине питания - черезтретий масштабирующий резистор, выход второго операционного усилителясоединен с управляющими входами ключевых транзисторов,На чертеже схематически представлено предлагаемое устройство. 15Устройство содержит первый операционный усилитель 1, первый дифференцирующий конденсатор 2, первый масштабирующий резистор 3, шины 4 и 5питания, ключевые транзисторы 6 и 7, 20второй операционный усилитель 8, второй дифференцирующий конденсатор 9,второй 10 и третий 11 масштабирующиерезисторы, вход 12 и выход 13 устройства, 25Устройство работает следующимобразом.При включении питающего напряженияконденсатор 9...

Номер патента: 798886

Опубликовано: 23.01.1981

Авторы: Бигвава, Могилевский, Славный, Ташчян

МПК: G06G 7/186

Метки: интегратор, компенсационный

...10 через. переключатель 11 соединен с выходом дифференциального усилителя 5, а вход "Стоп" хронометра 10 через .переключатель 12 соединен с переключающим устройством 2. На выходе компаратора 4 имеется постоянное отрицательное напряжение (фиг. 2 а), обусловленное подачей на неинвертирующий вход усилителя 5 отрицательного напряжения Ос, от источника б опорного напряженйя. Величина напряжения источника б выбирается такой, чтобы она была меньше (с учетом полярности) величина напряжения отпусбО 65 кания Опереключающего устройства 2, а также возможной величины начального выходного напряжения интегрирующего решающего усилителя 1 (фиг.2 бНачало интегрирования задается командным устройством 13, которое, воздействуя на переключающее...

Номер патента: 798887

Опубликовано: 23.01.1981

Автор: Скворцов

МПК: G06G 7/19

Метки: взаимной, вычисления, корреляцииузкополосных, коэф-фициента, процессов

...входногоблока 1, вход блока 5 регистрациисоединен с выходом сумматора 15, входы которого соединены с выходамивторого 8 и третьего 9 дополнительных блоков умножения, выход второговходного блока 2 соединен с первымивходами четвертрго 10 и пятого 11дополнительных блоков умножения, первый выход генераторасоединен свторыми входами блока 3 умножения цчетвертого дополнительного блока 10 Щумножения. Второй выход генератораб соединен с вторыми входами первого 7 и пятого 11 дополнительных блоков умножения, выходы первого 7, четвертого 10 и пятого 11 дополнительных блоков умножения соединены с входами соответственно первого 12, второго 13 и третьего 14 дополнительных блоков усреднения. Первый и второй вход второго дополнительного блока 8 умножения...

Номер патента: 798888

Опубликовано: 23.01.1981

Авторы: Горинштейн, Кошевой

МПК: G06G 7/19

Метки: коррелятор, отраженного, сигнала

...усиления К = 3) соединен с входом блока б вычитания, второй вход которого связан с выходом блока 2 оценки полной мощности.Выход блока б вычитания через блок 7 извлечения квадратного корня подключен к входу числителя блока 8 деления, вход знаменателя которого соединен с выходом блока 3 оценки среднего.Некогерентный накопитель может быть выполнен на основе линии задержки, начало и конец которой через квадратичные детекторы связаны с сумматором.Устройство работает следующим образом.Сигнал пассивной помехи поступает на входы некогеректного накопителя 1 двухимпульсного пакета, формирующего на выходе напряжение, пропбрциональное сумме квадратов выборок огибающей входного процесса, отстоящих на период кодирования Т.Напряжение с выхода...

Номер патента: 798889

Опубликовано: 23.01.1981

Авторы: Бабаханов, Ибрагимов, Мирсалимов

МПК: G06G 7/20

Метки: извлечения, кор-ня

...первым входом устройства и выходом первого блока умножения, второйнеподвижный контакт третьего двухпозиционного ключа является вторымвыходом устройства.На чертеже приведена схема устройства,Устройство для извлечения корнясодержит блоки 1 и 2 деления,. блоки3 и 4 умножения, сумматор 5, блок6 вычитания и двухпозиционные ключи7-15. Первый и второй выходы устрой- Бства обозначены, цифрами 16 и 17 соответственно. Устройство работает следующим образом.В зависимости от положения двухпозиционных ключей оно выполняет операцию извлечения корня либо из суммы квадратов входных сигналов, либо из .их разности. При положении контактов ключей, обозначенных на чертеже цифрой 1, на входы блока 1 деления подаются входной сигиал О и сигнал О с выхода...

Номер патента: 798890

Опубликовано: 23.01.1981

Авторы: Данильчук, Капицкий, Никитчук

МПК: G06G 7/22

Метки: гармони-ческих, генератор, квадратурных, колебаний

...свыходами генератора ортогональнойсистемы прямоугольных импульсов, 0причем выходы первого блока весовыхкоэффициентов подключены к входамсумматора-инвертора, нходы первогосумматора соединены с выходами второго блока весовых коэффициентов и свыходом сумматора-инвертора, авыход второго сумматора подключен квыходной шине синусоидального напряжения.На чертеже изображена блок-схемагенератора кнадратурных гармоничес Оких колебаний,Генератор содержит два сумматора1 и 2, выход первого из которыхсоединен с выходной шиной 3 косинусоидального напряжения. Входы второго сумматора 2 подключены к выходампервого 4 и второго 5 блокон весовыхкоэффициентов. Входы блоков 4 и 5соединены с выходами генератора бортогональной системы прямоугольных,...

Номер патента: 798891

Опубликовано: 23.01.1981

Автор: Барьюдин

МПК: G06G 7/26

Метки: генератор, функций

...первая обкладкаконденсатора подключена к шине нулевого потенциала, второй вывод масштабного резистора соединен с выходомнеинвертирующего усилителя постоянного тока.16На чертеже приведена Функциональнаясхема генератора функций.Генератор функций содержит токозадающий резистор 1, ключ 2, конденсатор 3, масштабный резистор 4, неин фвертирукщий усилитель 5 постоянноготока.. Вход токоэадающего резистора 1соединен со входом генератора. Управляющий вход ключа 2 соединен со вхо- ррдом запуска генератора. Выход резистора 1 соединен с информационнымвыводом ключа 2 с первой обкладкойконденсатора 3, выводом масштабногорезистора 4 и входом усилителя постоянного тока 5, выход которого объединен со вторым выводом резистора 4и является выходом...
