...какИ - )Ц где Г - теккдая 55 невязка;- начальная невязка; номер шага итерации, оказывается весьма большим.Белью изобретения является повышение его быстродействия, 60Поставленная цель достигается тем, что в устройстве, содержащем ячейки, каждая иэ которых содержит первый сумматор, первый регистр сдвига, схему сравнения, и элемент И, причем . 65 н каждой ячейке выход первого сумматора соединен с первым входом схемы сравнения и нходом первого регистра сдвига, младший разряд которого соеди - нен с первым входом первого сумматора и вторым входом схемы сравнения, выход которой соединен с первым входом элемента И, второй вход которого является входом задания останова решения устройства, каждая ячейка содержит дополнительно четыре сумматора и...

Номер патента: 1101853

Опубликовано: 07.07.1984

Авторы: Буланов, Киселев, Шестаков, Щипцов

МПК: G06G 7/52, G06K 9/00

Метки: распознавания, сигналов

...интеграторов 10. Вторые входы интеграторов 10 соединены с выходами второго блока 11 ключей, входыкоторых соединены с вторым входомблока 2 управления. Выходы интеграторов 10 подключены к первым входамтретьего блока 12 ключей, вторыевходы которых соединены с третьимвыходом блока 2 управления. Выходытретьего блока 12 ключей соединеныс входами блока 13 памяти, выходыкоторого подключены к первым входамблока 14 сумматоров. Выходы интеграторов 10 подключены к вторым входамблока 14 сумматоров,Выходы блока 14 сумматоров соединены с первыми входами коммутатора15, вторые входы которого присоединены к выходам формирователей 6 им"пульсов. Выходы коммутатора 15 подключены к входам блока 16 анализа. Устройство работает следующим...

Номер патента: 1103243

Опубликовано: 15.07.1984

Автор: Корякин

МПК: G06G 1/16

Метки: вычислительное

...работы по выполне нию сварного соединенияМат - стоимость израсходованныхпри выполнении сварного шваматериалов;Мех - стоимость затрат на эксплуатацию машин и механизмов; К , К - коэффициенты корреляции .На оборотной стороне 7 на оси абсцисс 8 нанесены значения поправок к сметной стоимости, а на оси ординат 9 нанесены значения сметной стоимости в масштабе и соответственно оси ординат 5 лицевой стороны 3 основания. На поле координат оборотной стороны 7 основания 1 нанесено семейство линий (номограмма) 10, характеризующих изменение сметной сто имости от характеристик и условий выполнения сварного соединения и спи" сываемых уравнениемьу. = /К,. - 1 /ху.,где ау, - поправка к сметной стоимости для 1-го признака;К,. - коэффициент,...

Номер патента: 1103244

Опубликовано: 15.07.1984

Авторы: Брискин, Клим, Проць

МПК: G06G 7/16

Метки: низкочастотных, перемножитель, сигналов

...и фильтрнижних частот, выход которого является выходом перемножителя, генераторкоммутирующего напряжения, выход ко 50торого соединен с управляющими входами синхронного детектора и первогопереключателя, введены делитель частоты и ключ, причем первый вход сум-матора соединен с вторым входом первого переключателя, выход которогоподключен. к первому входу второгопереключателя, второй вход сумматора соединен с входом ключа, выход которого подключен к второму входу второго переключателя, выход квадраторасоединен с входом синхронного детектора, выход генератора коммутирующего напряжения соединен с управляющимвходом ключа и с входом делителячастоты, выход которого подключен к управляющему входу второго переключателя.На чертеже представлена...

Номер патента: 1103245

Опубликовано: 15.07.1984

Автор: Гавриш

МПК: G06G 7/16

Метки: гибридное, делительное, многоканальное

...выходы которых являются выходами каналов устройства, дополнительно введены п аналого-цифровых делительных блоков и блок 40 выделения максимального сигнала,подключенный входами к входам каналов устройства, а выходом - к первым входам аналого-циФровых делительных блоков, каждый из которых соединен 45 вторым входом с входом соответствую-. щего канала устройства, а выходом - с цифровым входом цифроаналогового преобразователя того же канала устройства, причем аналоговые входы цифроаналоговых преобразователей подключены к шине ввода опорного напряжения.На чертеже изображена блок-схема гибридного многоканального делитель- ного устройства.Устройство содержит блок 1 выделения максимального сигнала, пОдключенный входами к входам каналов...

Номер патента: 1103246

Опубликовано: 15.07.1984

Авторы: Жевнеров, Козинцев, Скугарев

МПК: G06G 7/161

Метки: перемножения

...первого преобразователя напряжения в частоту импульсов под 40 ключен к информационному входу счетчика импульсов, выход которого является выходом устройства, введены блок синхронизации и гиперболический преобразователь длительности импуль са, причем выход второго преобразователя напряжения в частоту импульсов подключен к входу запуска блока синхронизации, первый выход которого соединен с информационным входом гипер болического преобразователя длительности импульса, выход которого подключен к тактовому входу счетчика импульсов, вход установки в исходное состояние которого соединен с такто вым входом гиперболического преобразователя длительности импульса и с вторым выходом блока синхронизации. 6 2На фиг.1 изображена Функциональная...

Номер патента: 1103247

Опубликовано: 15.07.1984

Авторы: Мальцев, Шевченко

МПК: G06G 7/20

Метки: квадратор

...(или более)полупроводниковых пластин разной проводимости (р и о -типа), электрическисоединенных между собой с помощью металлического покрытия, нанесенного надиэлектрическую подложку.Диэлектрические теплопроводящиепластины, служащие второй рабочей по"верхностью термоэлектрического элемента 2, обеспечивают тепловой ко н.такт пластин с корпусом, охватывающим2и вк ц,3 йТ 1(-. или 3 11032нагреватель 1 и термоэлектрическийэлемент 2. Выводы полупроводниковыхпластин служат выводами термоэлектрического элемента 2Управляемые ключи 3 и 5 могутбыть выполнены в виде полупроводниковых ключей.В качестве усилителя 4 может бытьиспользован стандартный операционныйусилитель, включенный по схеме усилителя переменного тока.Интегратор 6 может быть выполненна...

Номер патента: 1103248

Опубликовано: 15.07.1984

Автор: Денисов

МПК: G06G 7/22

Метки: вычисления, углов

...соединен с вторым входом сумматора, выход которого через второй масштабирующий элемент подключен к входу блока извлечения кубического корня, выход которого является выходом устройства и подключен к второму входу блока умножения, входу третьего масштабирующего элемента, выход которого соединен с тре0 тьим входом сумматора. 48 2приближенного. вычисления углов, содержит первый и второй коммутаторы,сумматор и компаратор, при этом выходы датчиков синуса и косинуса черезпервый коммутатор соединены с первыми вторым входами блока приближенноговычисления углов, выход которого соединен с первыми входами второго коммутатора и сумматора, второй входкоторого подключен к шине первогоопорного напряжения, а выход - квторому входу второго...

Номер патента: 1103249

Опубликовано: 15.07.1984

Авторы: Вершевский, Воронин, Житников, Яковлев

МПК: G06G 7/24

Метки: двух, логарифма, напряжений, отношения

...резистор, причем выход модулятора соединен с первой обкладкой дополнительного накопительного конденсатора и с первым выводом дополнительного разрядного резистора, второй вывод которого через третий ключ подключен к шине нулевого потенциала, вторая обкладка дополнительного накопительного конденсатора соединена с шиной нулевого потенциала, второй вывод разрядного резистора через четвертый ключ соединен с шиной нулевого потенциала, первый вывод разрядного резистора через второй ключ соединен с выходом операционного усилителя, с вторым входом триггера, с входом элемента НЕ и с первым входом коммутатора, второй вход которого подключен к выходу элемента НЕ; выход коммутатора соединен с дополнительным управляющим входом первого ключа,...

Номер патента: 1103250

Опубликовано: 15.07.1984

Автор: Барбар

МПК: G06G 7/24

Метки: двух, логарифмической, сигналов

...блока является аналоговым выходом логарифма второго входного сигнала устройства и соединен с инвертирующим входом суммирующего усилителя, выход которого является аналоговым выходомлогарифма отношения входных сигналов устройства,выход каждой схемы сравнения соединен с входом управления режимом работы соответствующего интегратора.На фиг.1 представлена блок-схемаЗО устройства для логарифмической обработки двух сигналов; на фиг.2 - диаграммы, поясняющие работу устройства.Предлагаемое устройство содержит четыре ключа 1-4, две зарядно-разрядные ВС-цепи 5 и 6, две схемы сравнения 7 и 8, источник 9 опорного напряжения, элемент И 10, счетчик 11, блок 12 цифровой индикации, генератор 13 счетных импульсов, генератор 14 тактовых импульсов, два...

Номер патента: 1103251

Опубликовано: 15.07.1984

Автор: Бусаров

МПК: G06G 7/25

Метки: моделирования, сухого, трения

...соединен с входами порогового блока и масштабного усилителя,конденсатор, диодный ограничитель,генератор напряжения, трансформатор,индуктивность и согласующее устройство 23,Известное устройство реализует за 30висимость силы трения от перемещениякак гистерезисную петлю параллело"граммного типа. Гистерезисная петлятакого типа может быть получена путем суммирования гистерезисной петли35по типу прямоугольника и линеиноиоднозначной зависимости силы тренияот перемещения,Сравнение реальной гистерезиснойпетли с петлей, реализуемой устройст40вом, показывает, что это устроиствоне отображает реальной картины зависимости силы трения от перемещения.Целью изобретения является повышение точности.Поставленная цель достигается тем,45что в...

Номер патента: 1103252

Опубликовано: 15.07.1984

Автор: Семиглазов

МПК: G06G 7/26

Метки: многофазный, функциональный

...времени прямоугольного импульса напряжения, по амплитуде равного среднему за время дис.крета значению напряжения Формируемой фазы, Так, например, если в течение о-го дискрета формируется прямоугольный импульс, соответствующий текущему значению фазы А, то в течение дискре та н+1 -текущему значению фазы В, а в течение дискрета и+1 - текущему значению фазы С и т.д.Разделение общей последовательно- ти импульсов на группы, относящиеся к каждой фазе, производится подключением к среднему выводу силовых ключей переменного тока (синхронных детек- торов), включаемых последовательно с нагрузками каждой фазы.На фиг.1 представлена схема двухфазного преобразователя, на фиг.2 -диаграммы напряжений в различных узлах двухфазного преобразователя для...

Номер патента: 1103253

Опубликовано: 15.07.1984

Авторы: Арсеньева, Вайнер

МПК: G06G 7/46

Метки: дифференциальных, производных, решения, уравнений, частных

...Й С-сетку, инвертор, блокзадания граничных условий, операционный усилитель, выход которого черезпервый замыкающий контакт ключа под 20ключен к входу блока регистрации идва масштабных усилителя 21Однако это устройство имеет недостаточное быстродействие.Целью изобретения является повышение быстродействия и точности.Поставленная цель достигаетсятем, что в устройство, содержащееЯС-сетку, инвертор, блок задания граничных условий, операционный усили 30тель, выход которого через первыизамыкающий контакт клю а подключенк входу блока регистрации, введенымасштабный резистор и сумматор,выход которого через второй замыкающий контакт ключа соединен с входом 35блока регистрации, выход блока задания граничных условий подключен кпервому входу...

Номер патента: 1103254

Опубликовано: 15.07.1984

Авторы: Павлов, Прокофьев, Стариков, Юдин

МПК: G06G 7/46

Метки: задач, нелинейных, поля, решения, теории

...задачи. В процессерешения нелинейной задачи в гранич-ные точки Р -сетки 1 задаются граничные условия с блока 8.Через накопительный конденсатор2, подключенный между центральным узлом Р -сетки 1 и преобразователем3 тока в напряжение, имеющим нулевое входное сопротивление относительно шины нулевого потенциала й -сетки, протекает ток 1 с, определяемый вы- ражениемПоставленная цель достигается тем, что в устройство, содержащее операционный усилитель, блок задания граничных условий, выход которого подключен к первому граничному З 5 узлу й-сетки, блок задания начальных условий, выход которого соединен с вторым граничным узлом Р -сетки, центральный узел которой подключен к первому выводу накопительного кон О денсатора, введены стабилизатор...

Номер патента: 1103255

Опубликовано: 15.07.1984

Авторы: Опманис, Родэ, Спалвинь, Хрусталев

МПК: G06G 7/46

Метки: кодоуправляемый, модели, сеточной, узел

...к первому входувторого элемента И, выход которогосоединен с вторым входом первогоэлемента И, третий вход которогосоединен с выходом второго элементаИЛИ и с входом формирователя пря3моугольных импульсов, выход которого подключен к управляющему входу первого блока памяти и к входу второго блока синхронизации, первый выход которого соединен с первым входом третьего элемента ИПИ, выход которого подключен к входам разрешения записи первого регистра и первого счетчика, группа информационных вы" ходов которого подключена к группе. 1 О ,входов второго элемента ИЛИ, второй и третий выходы второго блока синхронизации подключены к первым входам соответственно четвертого и пятого элементов ИЛИ, выход четвертого эле мента ИЛИ соединен с входами...

Номер патента: 1103256

Опубликовано: 15.07.1984

Автор: Волков

МПК: G06G 7/48

Метки: дискретного, моделирования, радиоканала

...входом элементаИЛИ 7, подключенного выходом к входасчитывания блоков 14 сравнения группы и к первым входам элементов И 34второй группы, выходы которых соединены с соответствующими входами дискретного элемента 32 задержки, подключейного к единичному входу триггера33. Тактовый вход входного каскада1 соединен с тактовым входом. блока29 управления непосредственно и через элемент НЕ 5 с входами делителей10-13. Выход делителя 10 подключенк тактовому входу генератора 2 псевдослучайной последовательности, выходы соответствующих разрядов которого соединены с первыми входамиблоков 14 сравнения. Выходы делителе11 и 12 подключены к первым входамсоответственно элементов И 22 и 23,вторые входы которых соединены соответственно с первым и вторым...

Номер патента: 1103257

Опубликовано: 15.07.1984

Авторы: Курленя, Петров, Шишкин

МПК: G06G 7/48

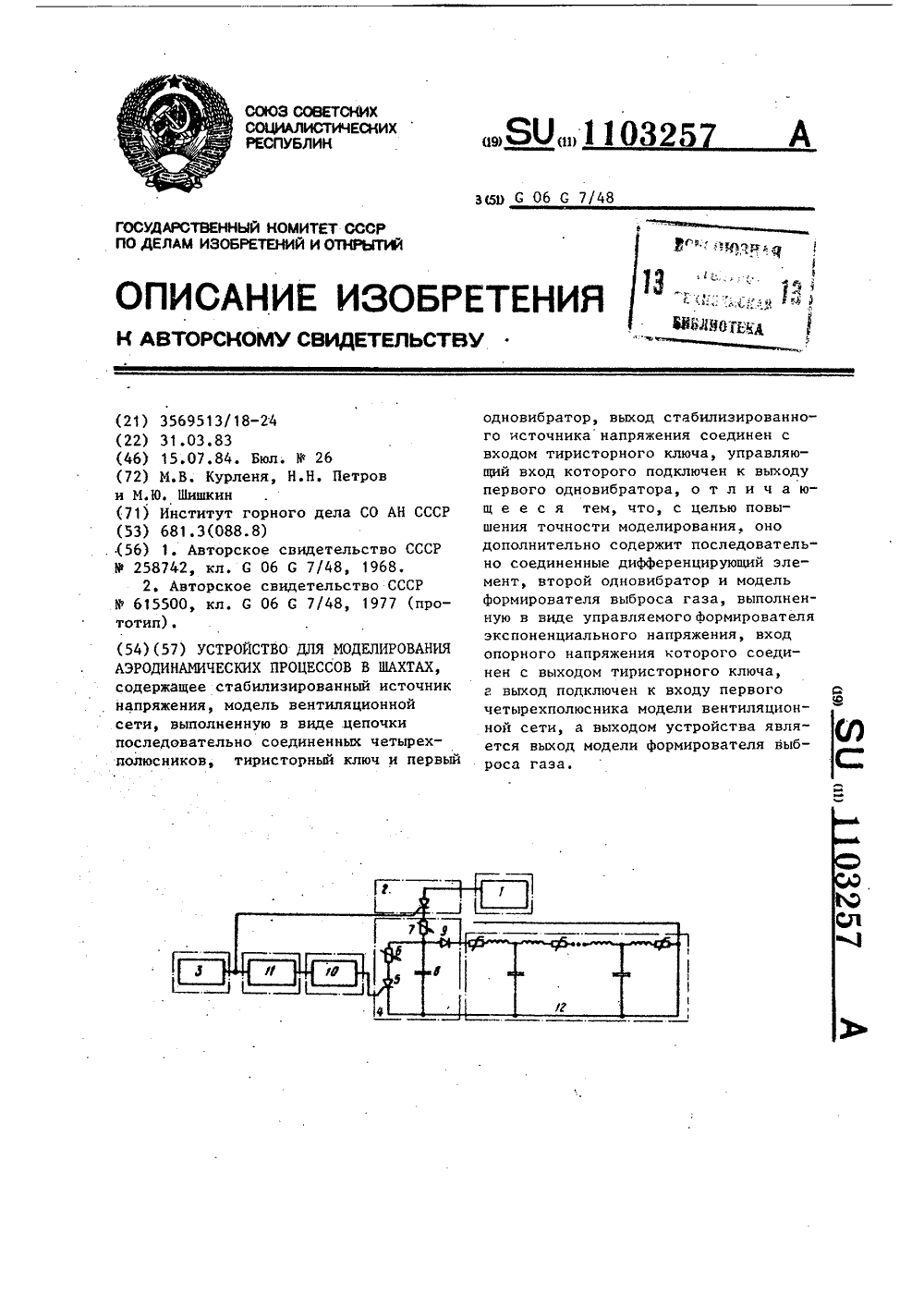

Метки: аэродинамических, моделирования, процессов, шахтах

...источника напряжения соединен с входом 257 2 тиристорного ключа, управляющий входкоторого подключен к выходу первогоодновибратора, введены последовательно соединенные дифференцирующийэлемент, второй одновибратор и модельформирователя выброса газа, выполненная в виде управляемого формирователя экспоненциального напряжения,вход опорного напряжения которогосоединен с выходом тиристорного ключа, а выход подключен к входу первого четырехполюсника модели вентиляционной сети, а выходом устройстваявляется выход модели формирователявыброса газа.На чертеже изображена схема предлагаемого устройства.Устройство состоит из стабилизированного источника 1 напряжения,тиристорного ключа 2, управляющийэлектрод которого соединен с выходомпервого...

Номер патента: 1103258

Опубликовано: 15.07.1984

Авторы: Данишевский, Еременко, Иванов, Файкин

МПК: G06G 7/56

Метки: аппарате, моделирования, процесса, теплообменном, теплопередачи

...выход которого подключен к входу квадратора, выход которогосоединен с первым входом масштабного усилителя, выход которого является. первым выходом устройства, первый вход которого подключен к второму входумасштабного усилителя, выход которого соединен с входом блока нелинейности типа параболы, выход которого подключен к вторым выводам согласующих резисторов и к третьим входам сумматоров блоков моделирования уч .стков теплообменного аппарата, входы первого и третьего операционных усилителей и второй вход умножителя первого блока моделирования участка теплообменного аппарата являются соответственно вторым, третьим и четвертым входами устройства, выход второго операционного усилителя последнего блока моделирования участка теплообменного...

Номер патента: 1103259

Опубликовано: 15.07.1984

Автор: Кравцов

МПК: G06G 7/60

Метки: адаптивный, нейроноподобный, элемент

...памяти соцержит элемент аналоговой памяти, зарядную цепь, выполненную ввиде последовательно соединенных резистора и диода, и триггер, выходкоторого является первым выходоминтегратора, а вход соединен свходом элемента аналоговой памяти,с вторым выходом интегратора и череззарядную цепь с его входом.Интегратор длительной памяти содеркит элемент памяти, первый и второй триггеры, источник напрякенияи ключ, вход которого подключен кчсточнику ьапряжения, управляющийвход подключен к выходу первоготриггера, а выход соединен с входомэлемента памяти и входом второго 35 триггера, выход которого являетсявыходом интегратора, нход первоготриггера является входом интегратора.На чертеже приведена схема адап О тинного нейроноподобного...

Номер патента: 1104534

Опубликовано: 23.07.1984

Автор: Музычук

МПК: G06G 3/08

Метки: гидромеханическое, дифференцирующее

...соепицении с суммирующим элементом, что также понижает точность воспроизведения заданцой уравнением (2) коррекции.Кроме того, в известном устройстве при переходном процессе нарушается параллельность между входным поводком и инерционно-катарактцым ивыходным поводками.Для расширения потенциальных корректирующих возможностей устройства необходимо, чтобы отношение плеч еЬсуммирующего рычага было отличным аЬот единицы. В известном устройстве это отношение предусмотрено равным только единицы.Цель изобретения - повьппецие точности воспроизведения заданной коррекции устройства.Поставленная цель достигается тем, что в гидромехацическом дифференцирующем устройстве, содержащем входной стержневой поводок, упруго связанный с осью суммирующего...

Номер патента: 1104535

Опубликовано: 23.07.1984

Авторы: Кузнецова, Мусатов

МПК: G06G 7/122

Метки: ветви, моделирования, сети

...транзистсра и отрицательный полюс источцика напряжения соедицены с однимивершинами диодного выпрямительногомоста, другие вершины которого являются входами устройства.На фиг. 1 представлено предлагае.мое устройство, на фиг. 2 - вольтамперные характеристики, ня фиг. 3 модель сети путей сообщения.Устройство содержит операционный усилитель 1, согласующий резистор 2, транзисторь 1 3 и 4, токозадающий резистор 5, диодь 6-9, из которых построен диодцый ныпрямительный мост 10,Устройство работает следующим образом,На неинвертирующий вход опера,;ионного усилителя 1 подается Опорноенапряжение Ее, величина которогозадается равной определенцому значению, прямо пропорционапьцому требуемой величине выходного тока Э . Висходном состоянии при О = О,...

Номер патента: 1104536

Опубликовано: 23.07.1984

Автор: Лещенко

МПК: G06G 7/16

Метки: варианты, двух, деления, его, сигналов

...источник сигнала-делителя 23,20 Недостатками данного устройстваявляются малая точность и низкоебыстродействие.36 4анализатор спектра, блок измеренияспектров и блок синхронизации, причем первый и второй выходы коммутатора подключены к входам сумматора,выход которого соединен с входом Фазового анализатора спектра, выходкоторого подключен к входу блока измерения спектров, выход блока синхронизации подключен к управляющему входу коммутатора, первый и второй входы коммутатора являются входами гармонических сигналов, величина фазового сдвига является результатом отношения гармонических сигналов, формируют периодический ступенчатый импульсный сигнал, в котором сначала формируют первый импульсный сигнал, амплитуда которого равна...

Номер патента: 1104537

Опубликовано: 23.07.1984

Авторы: Ибрагимов, Топельберг

МПК: G06G 7/16

Метки: временных, вычисления, интервалов, отношения

...и в момент времени, соответствующий окончанию указанного временного интервала, становится равным М= Т,Г . В этот жемомент времеци триггер 12 (заднимфронтом импульса с длительностью,соответствующей временному интервалу Т 2, (фиг, 2 й), устанавливаетсяв единичное положение, при которомпотенциал на его ныходе изменяетсядо уровня логической "1(фиг, 2 а)и, поступая на перньп вход элемен,та И 14, подготавливает его,В течение временного интервалаТ 1 импульсами генератора 3 черезэлемент И 1 заполняется счетчик 4(фиг, 2 а). В момент времени, соответствующий окончанию указанноговременного интервала, триггер 9(фиг, 2 а) устанавливается в положение "1". При этом открываетсяэлемент И 14 (фиг. 2 а) и высокийпотенциал с его выхода, но-перных,поступает...

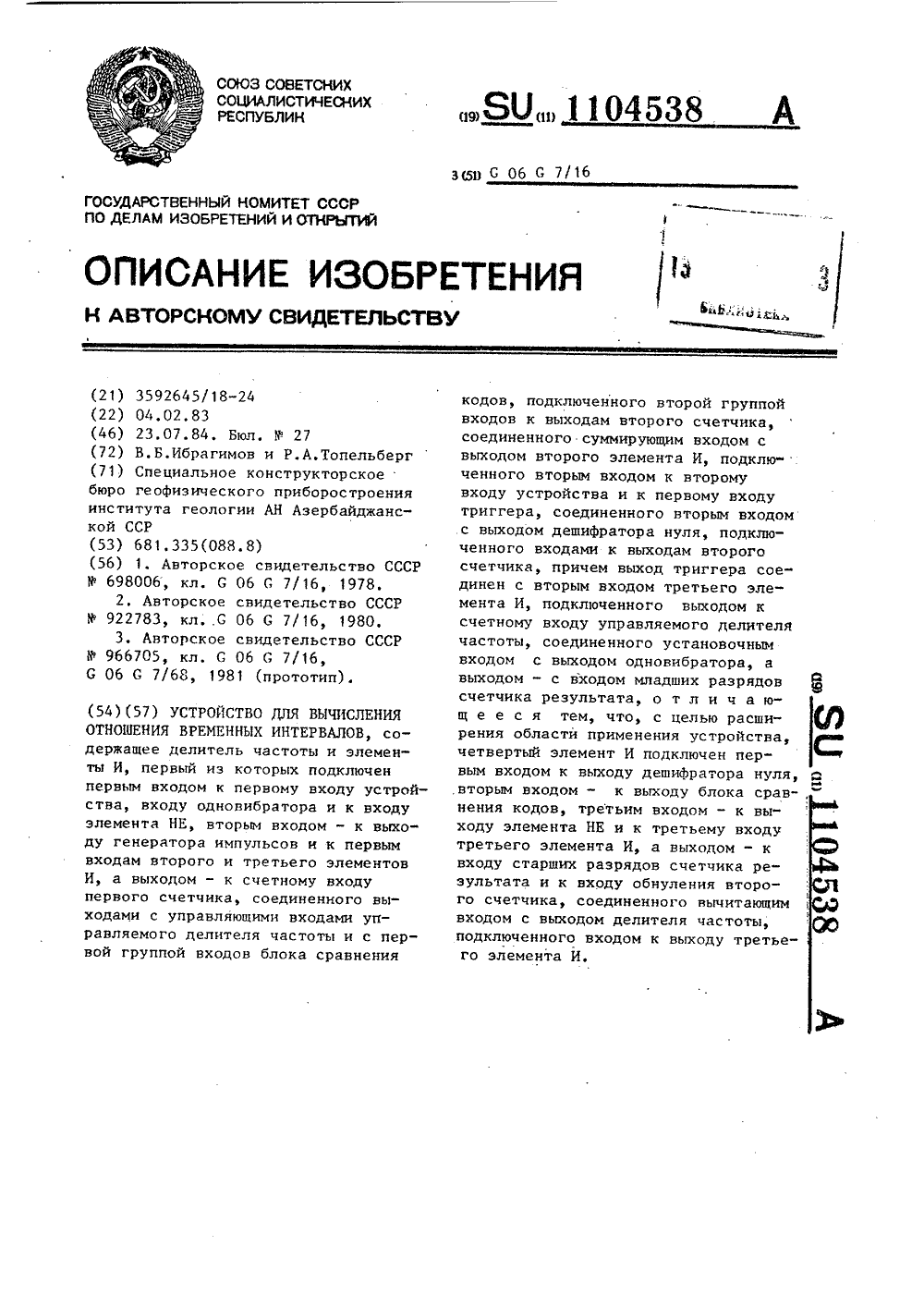

Номер патента: 1104538

Опубликовано: 23.07.1984

Авторы: Ибрагимов, Топельберг

МПК: G06G 7/16

Метки: временных, вычисления, интервалов, отношения

...однонибратора 3, а выходом - с входом младшихразрядов счетчика 11 результата.Элемент И 15 подключен первым входомк выходу дешифратора 14 нуля, вторымвходом - к выходу блока 13 сравнениякодов, третьим входом - к выходуэлемента НЕ 2 и к третьему входу элемента И 12, а выходом - к входу старших разрядов счетчика 11 результатаи к входу обнуления счетчика 8, Счетчик 8 соединен нычитающим входом свыходом делителя 9 частоты, подключенного входом к выходу элемента 55И 12. На первый вход устройства подаются импульсы с длительностью, соответствующей временному интервалу Т(фиг. 2 а, фиг. 25-2),на второйвход - импульсы с длительностью, соответствующей временному интервалу Т (фиг, 2 д, фиг, 2 Г). Требуется гвычислить отношение Т /Тпри любом...

Номер патента: 1104539

Опубликовано: 23.07.1984

Авторы: Белаш, Валяев, Качанов, Ульф

МПК: G06G 7/18

Метки: автоматической, интегратор, коррекцией, нулевого, уровня

...размыкающий ключ,причем выход первого операционногоусилителя подключен к неиннертирующему входу третьего операционногоусилителя, инвертирующий вход которогц соединен с второй обкладкс 1 йинтегрирующего конденсатора и черезчетвертый замыкающий ключ подключенк шине нулевого потенциала, третийразмыкающий ключ включен между инвертирующим входом и выходом третьего операционного усилителя, соединенным с вторым выводом третьего замыкающего ключа, а неинвертирующийнход второго операционного усилителя соединен с шиной нулевого потенциала,Сущность изобретения здкюдется в том, что в режиме запоминания цдп 1104539ряжения компенсации обе обкладки интегрируемого конденсатора оказываются соединенными с шиной нулевого потенциала, что устраняет...

Номер патента: 1104540

Опубликовано: 23.07.1984

Автор: Соколов

МПК: G06G 7/19

Метки: коррелятор

...спектр исследуемого процесса) или, так как н реальных случаях анализа эргодических процессов Т конечно, то 10 Ь(ы 1 = -(ы)2 Т т 15 В этом случае спектр выходногосигнала предложенного устройствапри поступлении на его вход сигнала20 х имеет нид (1)Коррелятор работает следующим образом.Исследуемый эргодический процесспоступает одновременно на входы ицнертирующего 1 и операционного 3 усилителей. Выходной сигнал ицнертирующего усилителя 1 (коэффициент усиления которого равен 1) являетсявходным управляющим сигналом переменного резистора 2, включенного в цепьглубокой отрицательной обрятцой связи операционного усилителя 3,Переменный резистор (управляемогочетырехполюсника) 2 построен такимобре .ом, что е о коэффициент передаЭ 5чи Л(о 3 есть...

Номер патента: 1104541

Опубликовано: 23.07.1984

Авторы: Казаков, Коропец

МПК: G06G 7/20

Метки: генератор, функции

...сигнал, импульсы которого передним Фронтомосуществляют запуск второго триггера7, высокий уровень сигналя с выходакоторого осуществляет запуск генератора 3 ударного возбуждения, на выходе которого возникают медленнозатухающие периодические колебания,которые поступают на вход пороговогсэлемента 4 и на информационный входключа 9, пороговый элемент 4 осуществляет формирование меандровой" последовательности, причем Фронты полученных импульсов совпадают с моментами перехода через ноль входногосинусоидальцого колебания, затемэта "меандровая" последовательностьпоступает на фазовращатель 5, гдеосуществляется ее сдвиг на Л/2. Навыходе фазовращателя 5 фронты импуль.Цель изобретения - повышение точности.Указанная цель достигается тем,что...

Номер патента: 1104542

Опубликовано: 23.07.1984

Автор: Сергейчик

МПК: G06G 7/26

Метки: аппроксимирующий, функциональный

...блок масштабного преобразования, блок пораговьх элементов, четыре блока с управляемой проводимостью, амплитудный модулятор, информационный вход которого соединен с выходомгенератора синусоидального напряжения, а выход подключен к первому35 входу сумматора, информационный вход блока преобразования напря;кения в Фазу соединен с выходом генераторасццусоидального напряжения, а управляющий вход подключен к выходу блока сравнения, выход сумматора соединен с первым входом блока сравнения, второй вход которого соединен с выходом генератора синусоидального напряжения, информационный вход первого бло 45 ка с управляемой проводимостью соединен с выходом блока преобразования напряжения в фазу, а выход - с вторым входом сумматора, информационныивход...

Номер патента: 1104543

Опубликовано: 23.07.1984

Авторы: Моргулев, Павлова

МПК: G06G 7/30

Метки: видеосигнала, изображения, экстраполяции

...первый и втоцены с выходами двух соответствующих линий задержки, три блока вычитания, первый вход каждого из которых соединен с выходом состветствуюигегоблока линейной экстраполяции, а выход через последовательно соединенньге соответствующие блок выделениямодуля и пороговый элемент соединенс соответствующим входом дешифратора, выходы первого, второго и третье.го блоков линейной экстраполяциисоответственно через первый, второйи третий ключи соединены с входамисумматора, выход которого соединенс первым входом блока деления, выходкоторого является выходом устройства, содержит также блок усреднения,блок памяти, две дополнительные линии задержки, четвертый блок линейной экстраполяции, четвертый блоквычитания, чствертый блок...

Номер патента: 1104544

Опубликовано: 23.07.1984

Авторы: Алтын, Виноградников, Панов, Щербаков

МПК: G06G 7/48

Метки: моделирования, мощности, систем, энергоблоков

...топки 2, задатчик 3 нагрузки котла, блок 4 умножения, вход Ъ, выходы Р, Д и М . Модель пароводяного тракта котла и турбогенератора 1 содержит интегратор 5, 10 первый сумматор 6, второй сумматор 7, блок 8 умножения, блок 9 извлечения корня, блок 10 деления, демпфирующий элемент 11, третий сумматор 12 и блок 13 диФференцирования. Модель 15топки 2 содержит сумматор и два демпфирующих элемента (не показаны),причем вход первого демпфирующего элемента является входом модели 2, выход первого демпфирующего элемента под ключен к первому входу сумматора и к входу второго демпфирующего элемента, выход которого подключен к второму входу сумматора, и выход сумматора является выходом модели топки 2 . 25На фиг.2 линия 14 показывает изменение...
