G06G — Аналоговые вычислительные машины

Номер патента: 1580405

Опубликовано: 23.07.1990

Автор: Лавренюк

МПК: G06G 7/46

Метки: rc-сеточного, задач, переноса, процессора, решения, теории, узловой, элемент

...между собойепереноса. Это осуществляется изменением проводимости входных управляемых резисторов 15.1-15.6 сумматора, при этом коэффициент передачи по каждой оси К /К, изменяется от 0 до 1 в за 5 внсимости от составляющей значения вектора переноса по данной оси. Так, например, если направление переноса точно совпадает с направлением оси а, то,коэффициент передачи К /К = =1, если направление переноса совпадает с диагональю между осями д и 1, то К/К,=0,5 и К/Кз=0,5 и накопительный конденсатор 14 заряжается до усредненной величины потенциалов в.предыдущих узловых точках.Ктактирующим входам 22-25 поступают прямоугольные тактовые сигналы )Ю(временные диаграммы на фиг.2), Эти импульсы поступают с внешнего управляющего устройства, например с...

Номер патента: 1580406

Опубликовано: 23.07.1990

Автор: Лавренюк

МПК: G06G 7/46

Метки: вычислительный, задач, переноса, процессора, решения, сеточного, теории, элемент

...к узлу с большим номером узловойточки,Если по моделируемой оси нет переноса, то на управляющие вход 35 ключа 15 и вход 36 ключа 14 управляющиесигналы не поступают, ключи 14 и 15разомкнуты, и накопительные конденсаторы не осуществляют перенос электри"ческого заряда, имитирующего межузловой теплоперенос, Режимы работы накопительных конденсаторов 16.1-16.3в зависимости от задаваемых управляющих сигналов приведены в таблице(фиг.4).В первый период времени на вход26 поступает прямоугольный импульс,длительность которого определяетсяусловиями решаемой задачи (В=ах/К),на вход 36 поступает сигнал, длительность которого определяется условиемоднонаправленного переноса, на входы29 и 30 последовательно поступаютпрямоугольные импульсы,...

Номер патента: 1580407

Опубликовано: 23.07.1990

Автор: Якимов

МПК: G06G 7/52

Метки: асимметрии, коэффициента, процесса, случайного

...этих сигналов независимы один от другого и от исследуемого сигнала х. 40Сигналы В Й) и Ираспределеныравномерно внутри интервала от - Адо + А, и их плотности вероятностиимеют соответственно следующий вид:И,(с)А,45к, (ы) = гА(г)О, М,(с)А,1к Ь ) = 2 А "А (3)О, М (г.) - А,Величина А должна удовлетворятьусловиюАхфй,йр (4)гй 1 е ( х(с)1 - максимально возможное 55абсолютное значениеисследуемого сигналах.Сигналы И,(1) и Бтреугольного напряжения поступают соответственно на первый и второй входы сумматора 4, на выходе которого будет действовать сигналГ(с) = н (т)+и , (5)Можно показать, что плотность вероятности Й(с) сигнала оС) изменяется в интервале от -2 А до +2 А по треугольному закону, т.е,1 1-- ь+-", -2 А - о(е) О, ГЫ)= 1 ( 1 0,(е) 2 А (6)4 А...

Номер патента: 1582189

Опубликовано: 30.07.1990

Авторы: Бабаев, Бирман, Исмаилов, Минц, Склярский

МПК: G06G 5/00

Метки: аналоговых, группы, код, пневматических, преобразования, сигналов

...уровню к максимальному в следующем К+1-м цикле преобразования,Иэ теории пневматических цепейизвестно, что набор давления в глухой камере, коммутируемой с источником через длинную линию связи происходит быстрее, чем сброс.Следовательно, упорядоченный опрос (от меньшего по уровню к большему) должен обеспечить улучшение временных характеристик преобразованияв среднем в 1,5-2,0 раза.Однако установка коммутатора вначальный адрес очереди, т.е. организация в начеле каждого цикла пре-,образования длительного сброса давле- ния из входной камеры пневмоэлектрического преобразования с максимального уровня до минимального, может зна-,чительно уменьшить эффективностьупорядоченного опроса,Для компенсации этого эффекта вконце каждого цикла...

Номер патента: 1582190

Опубликовано: 30.07.1990

Автор: Калинин

МПК: G06G 7/26

Метки: гибридный, функциональный

...сигнал "0", который переводи"блок 11 памяти в режим записи кодов.Предполагается, что предварительновыполнено стирание информации в блоке11 памяти и обнулены регистры 12 - 16установки кодов, а на аналоговые входы преобразователей 5, 8 и 9 поданоопорное напряжение Б,0Пусть Е(х,у) - исходная функциональная зависимость, определеннаяв прямоугольной области измененияаргументов х я ( х 4 х , у я ( у ( у,В устройстве возможны два видапрограммирования в зависимости отимеющихся исходных данных,Пусть в качестве исходных данныхимеется множество значений ФункцииЕ(х;,у , х.= хн+ 1 Лх, у.= у + 1 Лу заданных с постояннымишагами разбиения Лх,и лу,.Процедура настройки для произвольных значений индексов 1 и 1 состоитиз последующих трех шагов.1....

Номер патента: 1583942

Опубликовано: 07.08.1990

Авторы: Абдуллаев, Исмаилов, Пресс, Рахманов, Сорочкина

МПК: F15C 3/04, G06G 5/00

Метки: задания, ограничения, пневматическое, регуляторам, сигнала, шага

...а давление на татора 21 и дискретный электропневма" выходе элемента. равно нулю. тический преобразователь 22. Пневма- , В четвертом случае сигнал Р 8 изметический аналоговый сигнал Р , " няется на величину "Л М , Приявляющийся сигналомзадания регулятору этом сумма давлений в отрицательных 24, от соответствующей ячейки комму- камерах элемента 2 меньше суммы давлетатора 21 поступает на вход устройст-ний в положительных камерах, а на выва ограничения "шага" сигнала. Од 1 О ходе элемента давление равно логичесновременно с этийфдискретный пневма- кой единице. Давление в отрицатель", тическийкомандный сигнал Р от пре- ной камере элемента 1 больше давобразователя 22 поступает в управляю- ления в положительной камере, жесткий , щую камеру...

Номер патента: 1583943

Опубликовано: 07.08.1990

Авторы: Бельке, Усачев

МПК: G06G 7/70

Метки: гусеничной, колебаний, моделирования

...задания линейной скорости (вкачестве которого может быть потенцио-.)5метр, эапитанный двуполярным напряжением + 10 В, или вычислительное устройство, моделирующее динамику машины) напряжение, пропорциональное скоЪрости П равное нулю, подается на блок 5 выделения модуля .напряжения, с выхода которого напряжение подается на входы блока 6, блока 12 умножения и схемы 15 сравнения. Следовательно, на двух входах интегратора .9 напряжение равно нулю.На схеме 15 сравнения происходит сравнение величины напряжения -Бо и 10 а 1ПриПщ 1 = 0 на выходе схемы 15 сравнения напряжение равно логической единице (при появлении скорости 10О 1 схема переключается с логической единицы на логический нуль, Сигнал логической единицы подается на управляющий вход...

Номер патента: 1585806

Опубликовано: 15.08.1990

Автор: Божок

МПК: G06G 5/00

Метки: интегродифференцирующее

...сильфоном 11) в нем давление, в результате чего подвижьп Фланец 13, находясь в первой Фазе переходного процесса, перемещается несколько влево, перемещая вместе с со- бой подвижны фланец 14 сильфона 15, создавая этим дополнительное уменьие 55 ние давления рабочей жидкости в силь- Фоне 11, от которого его Фланец 16, связанный с тягой 17 выходного сигнала получает дополнительное замедлее. Итак, в первой фазе рассматриваемого переходного процесса имеет место вычйтание двух перемещений, т.е, выход устройства состоит из перемещения, вызванного измененим входного воздействия минус перемещение, вызванное скоростью изменеция входного воздействия.В конце первой фазы переходного процесса, когда от резкого воздействия давления рабочей жидкости...

Номер патента: 1585807

Опубликовано: 15.08.1990

Автор: Максимович

МПК: G06G 7/38

Метки: вольтерра, интегральных, первого, решения, рода, уравнений

...системах. Цельтения - повьпдение точности ринтегральных уравнений Вольтевого рода - достигается тем,устройство введена новая связаттецюатора подключец к входуформирования ядра. 1 ил. Устройство работает следующим образом.Статистические коэффициенты передачи сумматора, ицверторов и фильтро равны единице. Входной сигнал устрой ства обозначим у, выходной сигнал х, статический коэффициент аттенюатора обозначим = 1 - о , где малый параметр регуляризации, тогда согласно схеме справедлива следующая связь между входными и выходными сиг налами сумматора;1585807 Составитель Н. Королевахтар С. Лисина Техред Л.СердюковаКорректор В. Гирняк аказ 232,НИИПИ Государс Тираж 559 Подписное нного комитета по изобретениям и открытия 3035, Москва, Ж-З 5,...

Номер патента: 1585808

Опубликовано: 15.08.1990

Автор: Самарцев

МПК: G06G 7/52

Метки: коррелометр, стохастический

...значения случайного сигнала У, (С ) на10 выходе умножителя 1 О имеют равйомерный симметричный относительно нуля закон распределения плотности ве- роятности с)у (с,Ц=12 тТс 7 ТДалее в компараторе 13 дискретныезначения случайного сигнала У,(с ) 85808 6сравниваются с дискретнымн значениями .сигнала Х(с - ), причем, еслилУ (с )Хс - ь,), на выходе компа 15ратора 13 формируется сигнал УХ1 зкфв противном случае У= О. С учетомзакона распределения Р(У ) случайного сигнала на выходе умножителя 101;отношение - (1; - число случаев еди ничного сигнала на выходе) являетсястатической оценкой вероятности РУи равноИ В результате в течение времени Тмежду моментами с и с, на выходе)компаратора 13 формируется импульсный 20 сигнал У,(с) со случайной...

Номер патента: 1585809

Опубликовано: 15.08.1990

Автор: Романов

МПК: G06G 7/60

Метки: аппарата, двигательного, моделирования, нейронных, структур

...в своем составе сократимыеструктуры - интрафузальные мышечныеволокна, Свойства сухожильного органа Гольджи моделируются блоком 24, вкотором передаточными характеристи-,ками пропорционально-дифференцирующего звена 25 моделируются упруговязкие свойства капсулы сухожильногооргана, а на преобразователе 26 аналогового напряжения в импульсньпс поток воспроизводятся характеристикипреобразования рецепторного потенциала в распространяющиеся по аксонам афферентного нейрона импульсы,несущие в нервную систему информацию о напряжениях, возникающих в мьппцах, Свойства мынечного веретена мо-делируются блоком 27, в состав которого входят модель мьшщы 20,а свойства рецепторных образований вере- .тена моделируются пропорциональнодифференцирующими звеньями...

Номер патента: 1585810

Опубликовано: 15.08.1990

Авторы: Илясов, Колесников, Савельев

МПК: G06G 7/60

Метки: моделирования, мотонейронов

...увеличиваетширину генерируемого устройством спайка, а подключение выхода Формирователя 16 через аттенюатор 17 уменьшает амплитуду генерируемого спайка 15так, что он не превышает нулевойуровень потенциала. В случае, еслинапряжение с выхода сумматора 4 непревышает пОрога Функционального.преобразователя 5, т.е. на выходе 20устройства отсутствует всякая импульсация, сигнал на выходе релейногоэлемента 6 становится равным напряжению логической "1", а на выходе бло- .ка 7 появляется импульс, соответствующий переднему фронту перехода отнуля к единице на выходе релейногоэлемента 6. Это относится также ик моменту включения устройства. С выхода блока 7 на генератор 8 случай Оного интервала поступаст импульс вмомент, когда устройство...

Номер патента: 1585811

Опубликовано: 15.08.1990

Авторы: Жуков, Колесников, Савельев, Савельева

МПК: G06G 7/60

Метки: моделирования, нейрона

...блока 14 обратной связи, на выходе ксторогс появляется сигнал, поступающий на Вход Фарьирователя 12 порога, в результате чего увеличивается величина порагг, что моделирует реакцию привыкания на пороговом уровне, Сигнал с Выхода Формирователя 13 поступает также на вход блока 15 синхронизации вместе с входными сигналами устройства, поступающими ня саответствуюцие входы блока 15, В зависимости ат величиныэтих сигналов заданным условием с блока 15 синхронизации поступает управляощий сигнал, изменяющий сопротивление соответствующего резисторнога . элемента 1. Сигнаты Ш 1 СП В каждом блоке 7 моделирования дендрита поступают на неинвертирующие 16 и инвертирующие 18 Входы сумматорсв и этоз гс блока. В каждом сумматоре при этом происходит...

Номер патента: 1587544

Опубликовано: 23.08.1990

Авторы: Гуменчук, Лузенков, Смирнов

МПК: G06G 5/00

Метки: запоминания, максимального, пневматическое, сигнала

...дроссель 5 с каналом 15 питания.Первая входная камера 1 б реле 1 связана с каналом 17 управления, а 25 вторая входная камера 18 и проточная камера 19 сообщены с проточной камерой 20 элемента 3. Нормально закрытое сопло 21 реле 1 соединено с проточной камерой 22 элемента 3, сопла 30 23 и 24 которого подключены соответственно к каналу 15 питания и к атмосфере.Элемент 3 сравнения настраивается так, что при равных сигналах в камерах 7 и 10 открыто сопло 23.Устройство работает следующим образом.При отсутствии командного сигнала РК в канале 17 и входном сигнале Р40 в канале 8 после подачи питания в канал 15 на выходе повторителя 4 и в выходном канале 14 формируется сигнал Рд = Р . В проточной камере 20 формируется сигнал Р = 1, реле 45 1...

Номер патента: 1587545

Опубликовано: 23.08.1990

Авторы: Алексеев, Буслаев, Васильковский, Ячкула

МПК: G06G 7/122

Метки: задач, оптимизационных, решения, стандартизации

...и триг 1587545 651 О 15 20 25 ЭО 35 40 50 героя 34, а также на считывающиевходы ре гист ров 21 и о суще ствляет з апись величин С; в соответствующиевычитающие счетчики 22, а также через элемент 12 задержки поступаетна счетный вход счетчика 13, в результате чего на выходе счетчика 13образуется новая комбинация 10" и"1", соответствующая новому вариантуМ используемых иэделий . Кроме того, сигнал с катода диода 38 поступает на К-вход триггера 19, устанавливая его в состояние 1 0, прекращаяпри этом прохождение импульсов отгенератора 5 через элемент И 9 и запрещая прохождение следующего варианта используемых изделий через элементы И 7 без его проверки на допустимостьЕсли Г Ы ( Г , то сигнал с второго выхода блока 28 сравнения поступает на вход...

Номер патента: 1587546

Опубликовано: 23.08.1990

Авторы: Давыдов, Кизилов, Смилянский, Сосин

МПК: G06G 7/16

Метки: множительное

...которого +Ц определяются элементом 4 с двумя уровнямиограничения, Изменение напряженияна выходе суммирующего интегратора3 прекращается при достижении уровней ограничения. Изменение направления интегрирования происходит в(2) К=Р(АВС+АВС),где. А,В,С,Р - состояние логической ."1" на выходахкомпараторов 5 и 6,источника 8 опорного напряжения, гератора 9;А,В,С - состояние логическоиго 0 на выходах компараторов 5 и 6, источника 8 опорного напряжения,Разностьчисла импульсов сигналаопорной частоты в чередующихся "пачках", сформированных в блоке 10 распределения счетных импульсов(фиг, д,е), накапливается в реверсивном счетчике 11 импульсов.Накопление указанной разности вреверсивном счетчике 11 импульсовпроизводится непрерывно, т,е....

Номер патента: 1587547

Опубликовано: 23.08.1990

Авторы: Насыров, Рассказова

МПК: G06G 7/18

Метки: граничных, пика, точек, хроматографического

...на второй выход блока 18, поступает на седьмой вход блока 16 и через элемент ИЛИ 35 с его первого выхода возвращает схему в исходное состояние, Одновременно по этому сигналу обнуляется счетчик 19, очищаетсяблок 23 памяти и размыкается ключ 9, т.е. блокируется режим обнаружения конца пика, установленный по сигналу с выхода максимума пика блока определения экстремумов, Появление сосредоточенной помехи на базисной линии (фиг,4 б), имеющей большую крутизну, приводит к почти одновременной фиксации начала и конца интервала вероятных зйачений начала пика, Следовательно, сигнал появляется на втором и третьем выходах блока 16, Эти сигналы через элемент ИЛИ 41 замыкают ключ 46 и импульсы с выхода генератора 51 начинают поступать через элемент...

Номер патента: 1587548

Опубликовано: 23.08.1990

Авторы: Ильин, Польский

МПК: G06G 7/24

Метки: логарифмический, усилитель

...соответствующие М-ечастотно-избирательные цепи 3 и соответствующие М ограничителей 4 сигналов снизу, суммируются в выходном 25М-входовом сумматоре 2 и поступаютна выход устройства.Амплитудно-частотная характеристика логарифмического усилителя задается М частотно-избирательными цепями 3. М усилителей-ограничителей имеют полосу пропускания существеннобольше, чем полоса пропускания М-хчастотно-избирательных цепей 3.Благодаря этому полоса пропускания устройства слабо зависит от уровня входного сигнала, так как уширение полосы пропускания в усилителяхограничителях при увеличении уровнявходного сигнала уже не влияет на 40результирующую полосу пропусканияустройства. М ограничителей 4 сигнала снизу обеспечивают дополнительное подавление...

Номер патента: 1587549

Опубликовано: 23.08.1990

Авторы: Семиглазов, Сергиенко

МПК: G06G 7/26

Метки: генератор, функциональный

...генератора относительно заданной величины либо прикрывая его в случае повышения напряжения.на выходе, Таким образом, на регулирующем5 15875транзисторе 10 может выделяться значительная мощность, приводящая к снижению КПД генератора и разогревутранзистора. В целях повышения КПДпредельное напряжение падения на транзисторе ограничивается уровнем срабатывания Чкомпаратора 12,При достижении этого уровня происходит срабатывание компаратора 12,его выходное напряжение отпирает элемент И 13, через который начинаютпроходить импульсы от задающего генератора 1 и поступать на вычитающий вход реверсивного счетчика 15,на выходе которого происходит уменьшение двоичного кода. Это, в своюочередь, приводит к изменению кодазаписанной синусоиды, т.е....

Номер патента: 1589293

Опубликовано: 30.08.1990

Авторы: Гильгурт, Добрыдина, Новицкий, Романцов

МПК: G06G 7/14

Метки: разрядно-аналоговый, сумматор

...шины 4;напряжение на третьемвыходе (-1)-го аналогоразрядного преобразователя Й-Днапряжение на первомвыходе (д+1)-го аналогоразрядного преобразователя ф+1),В начальный момент времени на 30 и-разрядные шины 3 и 4 подаются входные сигналы, а именно: на вход 3.1 напряжение 2 В; на вход 3,2-" напряжение 6 В; на вход 3.3 - напряжение 8 В; на вход 4.1 - напряжение 4 В; на вход 4.2 - напряжение 8 В; на вход 4,3 - напряжение 5 В,На выходах аналоговых сумматоров 1появляются напряжения; 40 3 Б (1 = -О 1( е 2 + -- 4 + О+О) 1 Ю ф 4 4Эти напряжений подаются на входыаналого-разрядных преобразователей 2, 55Рассмотрим подробнее работу аналого-разрядных преобразователей на при" мере второго разряда. Напряжение 11 = -0,65 В инвертируется ацалоговым...

Номер патента: 1589294

Опубликовано: 30.08.1990

Авторы: Исаев, Колчина

МПК: G06G 7/16

Метки: перемножитель, сигналов, электрических

...значения (+1),ВО втором такте работы блок 17синхронизации устанавливает коэффи"циенты передачи модуляторов 8, 11,12 и демодулятора 15 отрицательногозначения, (-1), а модуляторов 9,10,13 положительного значения.В третьем такте работы блок 17синхронизации устанавливает коэффициенты передачи модуляторов 12, 13равными минус единице, а коэффициентпередачи модуляторов 8 - 11 и демодулятора 15 положительного значения,В четвертом такте работы блок 17синхронизации устанавливает коэффициенты передачи модуляторов 13,11,8и демодулятора 15 равными (-1), амодуляторов 12, 10, 9 - положительному значению.Второй этап работы перемножителяаналогичен первому и состоит такжеиз четырех тактов, при этом коэффициенты передачи модуляторов 9,...

Номер патента: 1589295

Опубликовано: 30.08.1990

Авторы: Зимарин, Миронов, Тарасов, Шубин

МПК: G06G 7/26

Метки: дробно-рациональный, код-фаза

...агМг-1.ЬИ +Ь,Чг1 т т 2 аог + аг Иг + аггйгР (Н) = - г г (6) т т 1+Ь,ят + Вт 11 гг де ащ, а , а, аг, аг атг,Ь , Ът - коэффищюенты аппроксимирующих Функций.При наилучшем Чебышенском прибли" женин функций (5), (6) к зависимостям (3), (4) получают следующие значения коэффициентов: а, = 0,9778 а= -0,2954 Ь = 0,1672 а а - -0,2171 а тг Оф 2172 Ь= -0,2625 а о( Оф 0015 аот .= 1,0015 При рассмотрении сигнала (1),подаваемого на первую шину 5 опорного напряжения, имеем систему уравнений, характеризующих значения пстенциалов 01, Бт, 021 на выходах блоков схемы Кот "21 Ко 1(7) 21 т 4 Ш гг 4 4 де К,коэффициент передачи 1-го входа -го элемента функционапьной схемы устройства.систему уравнений (7) отно" 021, получают результируюжение на выходе...

Номер патента: 1589296

Опубликовано: 30.08.1990

Авторы: Евтихиев, Серегин, Цитоловский

МПК: G06G 7/60

Метки: моделирования, нейрона

...в счетчик 1. где Х;60,1, г - число координат е+ - гЕ = сопзс, Одновременно с сигналом г блок 23 управления1589296 и Х 1+ и Хе 1 т 2 1и Хе+ и ХД+ 2 где 7сопзг. - заранее заданныйопорог генерации команды х,1 + М - Ма40 2степень предпочтительности генерации команды У навыходе устройства для получения1награды, " Х (й) - сумма координат многомерного входного сигналаХ 1,. Постоянное запоминающее устройство 10 осуществляет однозначноеотображение адреса Хр поступаю"щего со счетчика 1, ввеличинуррав ную сумме координат , Х, входного1 мсигнала, а постоянное запоминающее и 1 ХД+ 1и Хе+ и ХДт 2 чгенерирует сигнал чтения - й , поступающий на одноименные входы соответствующих оперативиых запоминающихустройств 2 - 5, По сигналу й 2, происходит...

Номер патента: 1594522

Опубликовано: 23.09.1990

Авторы: Бурмантов, Пятибратов

МПК: G06G 7/16

Метки: умножитель, четырехквадрантный

...входами логарифмирующего блока,Блок 7 умножения может быть вы-,полнен на двух дифференциальных парах биполярных транзисторов с объедиценцьии эмиттерами, Объединенныеэмиттеры являются линейньии входами.База первого транзистора первой парысоединена с базой второго транзисторавторой пары, а. база второго транзистора первой пары соединена с базойпервого транзистора второй пары. Соединенные базы являются нелчнейнымивхбдами. Соединение между собой коллектора первых транзисторов первойи второй пары ц соединенные междусобой коллекторы вторых транзисторовявляются соответственно первым и вторым выходами блока умножения.формирователь опорного напряжения может быть выполнен например, настабилитроце или в ниде резистора.Четырехквадрантнь:й...

Номер патента: 1594532

Опубликовано: 23.09.1990

Автор: Кременецкий

МПК: G06G 7/63

Метки: большой, возбуждения, моделирования, мощности, синхронной, системы

...одна из которых определяется основным управляющим сигналом АРВ, а другая - сигналом ПОС по току возбуждения. Поскольку для обеспечения режима А ручной переключатель 7 включен, то, соответственно, контакты 2 переключателя 4 возбуждения замкнуты, и напряжение преобразователя 1 поступает на обмотку 8 возбуждения. Благодаря наличию в напряжении преобразователя 1 составляющей ПОС по току возбуждения, в цепи обмотки 8 возбуждения обеспечивается необходимая по условиям моделирования компенсация активного сопротивления обмотки возбуждения, задаваемая положением подвижного контакта делителя 16 напряжения. Напряжение преобразователя 1, а также напряжение, сформированное на выходе усилителя 17 в функции тока возбуждения и прошедшее через второй...

Номер патента: 1594568

Опубликовано: 23.09.1990

Авторы: Алексеев, Бурцев, Васильковский, Ячкула

МПК: G06G 7/122

Метки: задач, оптимизационных, решения, стандартизации

...Х Ьу)поступает в регистр 12 и становится опорным У для последующих шагов решения, Одновременно сигнал свыхода блока сравнения поступает 30на входы записи регистров 4,4 , запоминая план х;и черезразделительный диод 19 на считываюп 1 ие входы регистров 29 ячеек затфат 1 осуществляя запись величин Свычитающие счетчики 29 и черезэлемент 17 задержки на считывающиеходы регистров 40, осуществляя запись величин С; в вычитающие счет"4 ики 39, а также на входы обнулениярегистров 53 сумматора 5, первыевходы элементов И 43 и 44. Одновременно сигнал с выхода блока сравне-.ния через разделительный диод 19 иэлемент 14 задержки поступает на 45счетный вход счетчика 7, в результате чего на его выходе образуется но"Юая комбинация "О" и "1",...

Номер патента: 1594569

Опубликовано: 23.09.1990

Авторы: Мугалян, Парванян, Фрнджибашян

МПК: G06G 7/62

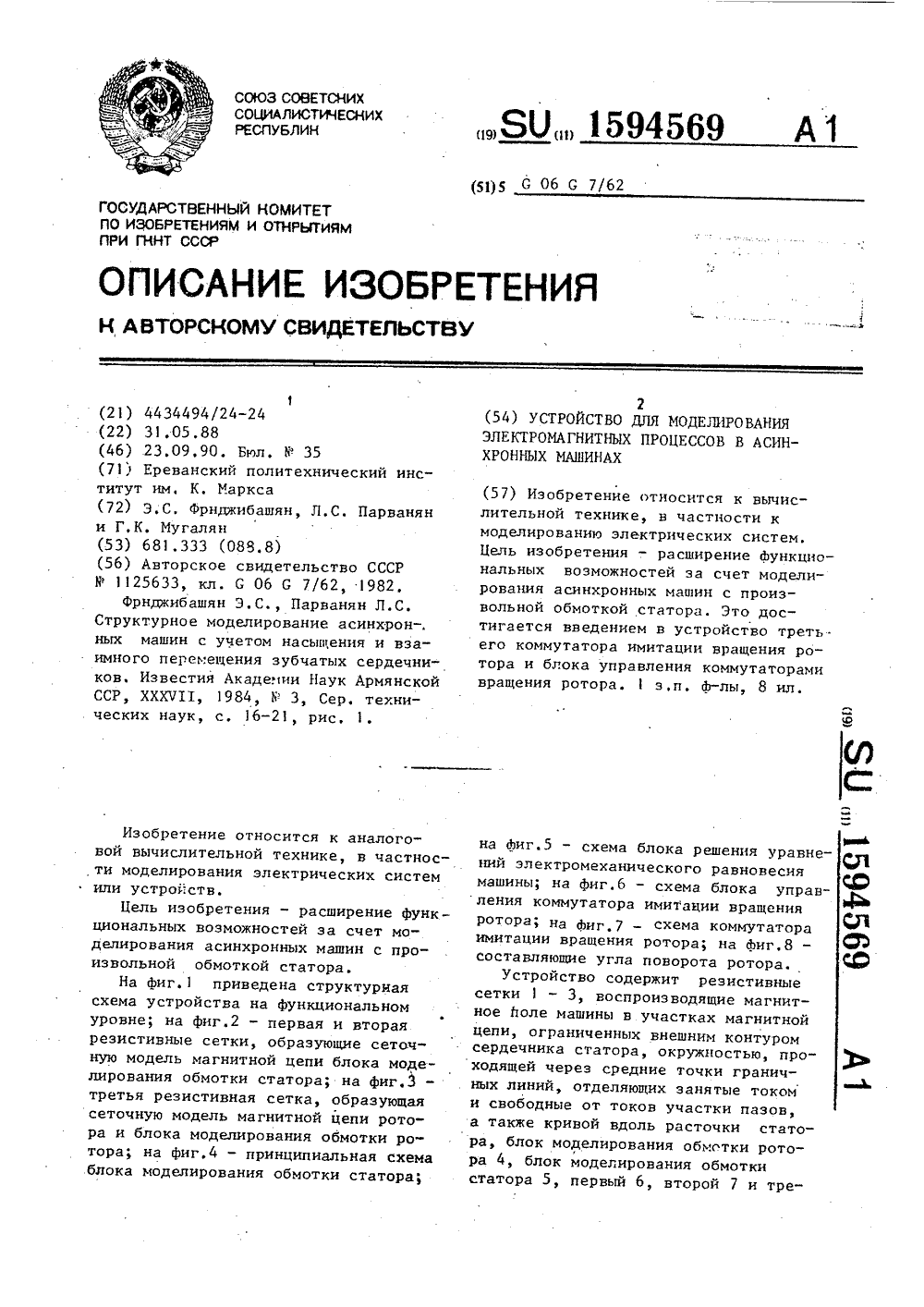

Метки: асинхронных, машинах, моделирования, процессов, электромагнитных

...= 24, 10 Е 1 = 5760)Принятый подход к имитации вращения ротора при Е, = 24 требует только лишь 5 Е, 2 + 4 Е + 22 + ЗЕ(9 Е, = 456 электронных ключей.Значение К = 3 (К - числе групп 4 О электронных ключей в коммутаторе 7,фиг,8) в выражениях для составляющих углов поворота ротора, имитируемых коммутаторами 6 и 7, соответствует Е 2, В луча Е 24 4 К = К, К = 2/3 = 6, где К, и К-числа групп электронных ключей соответственно в первом и втором каскадах коммутатора 7. Причем блок управления имитатора вращения ротора при Е, = 24 должен включать три кольцевых счетчика, вырабатывающих импульсы соответственно для коммутатора 6, первого и второго каскадов коммутатора 7. Управляющие С-входы триггеров55 третьего кольцевого счетчика должныбыть соединены...

Номер патента: 1594570

Опубликовано: 23.09.1990

Авторы: Гиль, Лапунов, Таджибаев

МПК: G06G 7/62

Метки: вычисления, симметричной, составляющей, трехфазных, цепей

...содержит блоки 1 и 2 вычисления разности фазных величин, выполненные в виде дифференциальных усилителей, первый сумматор 3, фазосдвигающую цепь 4, дополнительную фазосдвигающую цепь 5, второй сумма" тор 6, блок 7 задержки, резонансный усилитель 8, фазовращатель 9, блок огрешности при откло+(К,а +К а) (К К та В а,ш) С тт Формула из о бр ет енияУстройство для вычисления симметричной составляющей трехфазных цепей по авт.св. 11 1247906, о т л иЗ 5 ч а ю щ е е с я тем, что, с цельюповышения точности за счет компенсации погрешности при отклонении частоты от номинальной, оно содержит дополнительную фазосдвигающую цепь, вход которой соединен с выходом фазосдвигающей цепи, а выход подключен к третьему входу второго сумматора Т(Р) -...

Номер патента: 1594571

Опубликовано: 23.09.1990

Авторы: Гаджиева, Миронов, Набиев, Фараджуллаев

МПК: G06G 7/63

Метки: дуговых, замыканий, моделирования, перемежающихся

...разряжается в первичную обмотку21 умножителя 17.Так как конденсатор 17 усилителя6 заряжается.на другом полупериоде40питающего напряжения, поэтому вырабатывание импульса генератора и зарядка конденсатора смещены по фазе.Подбирая емкость конденсатора 17,45можно регулировать Мощность импульса, достаточного для срабатыванияблока 1, Частота, скважность и другие характеристики импульсов регулируются изменением характеристик питающего напряжения,В предлагаемом устройстве процессмоделирования соответствует теорииПетерсена и Белякова и осуществляетсяследующим образом,55Допустим, что при определенномфазовом угле требуется замкнуть Фазу А на землю, Для этого вырабатывают управляющий импульс, соответствуюший этой Фазе, и подают в...

Номер патента: 1596349

Опубликовано: 30.09.1990

Автор: Шматко

МПК: G06G 3/08

Метки: индикации

...включается при подаче на его второй вывод нулевого потенциала, так как первые выводы всех элементов индйкации подключены к шине питания, В результате отказы типов "а", "б и "г" приведут к гашению одного элемента изображения. Если для получения изображения данной цифры данный сегмент должен светиться, то его гашение приведет к искажению изображения. В частности, при отказеи нФ типа а возможны 7 неопределяемых искажений (на фиг.2 обведены тонкой линией), при отказе типа в элемент индикации светится постоянно (также возможны 7 неопределяемых искажений) .В настоящем устройстве рассмотрим, например, отказ типа в канала СЭ при Формировании цифры 3, В этом случае с выхода блока 1 ключей должен поступать следующий кодЕА=1,АС...
