G06G — Аналоговые вычислительные машины

Номер патента: 1163335

Опубликовано: 23.06.1985

Авторы: Бобков, Соболевский, Третилов

МПК: G06G 7/16

Метки: аналого-цифровое, множительное

...вычитания, аналоговый блок 7 умножения, дополнительный аналоговый блок 8 умножения, сумматор 9, первый 10 и второй 11 входы и выход 12. Входы логарифмических АЦП 1 усилителя 2 и суммирующий вход блока 6 вычитания объединены и образуют вход 11 устройства, выход АЦП подключен к входу ЦАП 4 и управляющему входу ДУДН 3, аналоговый инфор мационный вход которого, являющийся одновременно входом 1 О устройств соединен с одним иэ входов блока 7 и одним из входов блока 8 умножения Выход логарифмического усилителя 2 подключен к суммирующему и вычитающему входам блоков 5 и 6 вычитания соответственно, выход последнего со динен с вторым входом аналогового блока 8 умножения, вычитающий входблока 5 вычитания подсоединен к выходу ЦАП 4, а выход - к...

Номер патента: 1163336

Опубликовано: 23.06.1985

Авторы: Емельянов, Нечаев

МПК: G06G 7/19

Метки: автокоррелятор, многоканальный

...сумматоров, в каждом сновном канале выход интегратора оединен с входом квадратора.Автокорреляционную функцию стационарного случайного процесса можно определить следующим образом;й(-):-)( -.)и или в матричной формей= - У,гдех 1 - циркулярная матрица, каждый )-й столбец которой (,1 с=О, 1, 2Я) определяется произведением 1-го оператора сдвига М 1, на вектор-столбец процесса х(С).Тогда выражение (1 ) можно записать в виде где М - матрица сдвига во временнойобласти.Применив к равенству (2) тождественное преобразование - произведение3н ю ей Иматрицы Уолша Ю на обратную ей Иполучаем 1163336ф, х Мх м, х Для Я = 8 и 1 = 1 матрицы МиГ для кронекер-упорядочных функцийУолша имеют вид О 1 000 0 0 0 0 О О 1 О О О О О 0 О О 1 О О О О О О О О 1 О О О...

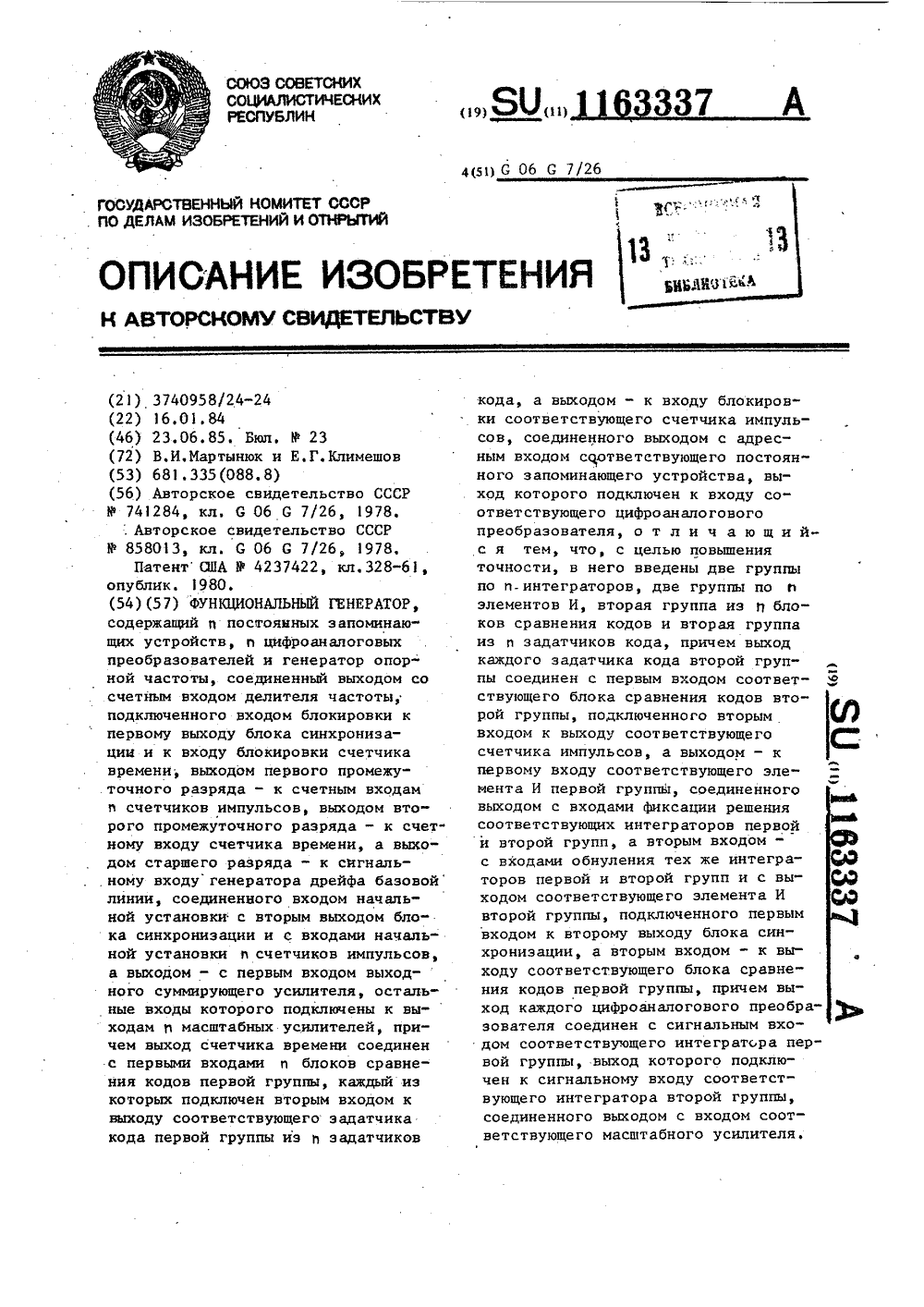

Номер патента: 1163337

Опубликовано: 23.06.1985

Авторы: Климешов, Мартынюк

МПК: G06G 7/26

Метки: генератор, функциональный

...составляющих выходного сигнала (например, по числу формируемых пиков на хроматограмме., если функциональный генератор моделирует работу хроматографа ). Генератор 4 дрейфа содержит счетчик 19, цифроаналоговый преобразователь 20 и масштабный усилитель 21.Устройство работает следующим образом. По внешним управляющим сигналам, 40 поступающим из вычисляющего устройства или от органов ручного управлеония в блок 1 синхронизации, последний вырабатывает сигналы первоначальной установки и разрешает работу де" 45 лителя 3 частоты, счетчиков 9 импульсов, узлов 14 - 17 управления интеграторами, счетчика 5 времени и генератора 4 дрейфа. После поступления разрешающего сигнала из блока 1 де литель 3 частоты начинает принимать "игнал от генератора...

Номер патента: 1163338

Опубликовано: 23.06.1985

Авторы: Звиргздиньш, Опманис, Спалвинь, Шлихте

МПК: G06G 7/46

Метки: задач, поля, решения, теории

...моделирования.Цель изобретения - повышение точности устройства.На чертеже изображено предлагаемое устройство,Устройство содержит К-сетки4, коммутаторы 5 - 8, Каждая из Ксеток содержит координатные резисторы 9, масштабные резисторы 10, повторители 11, умножители 12 и регист 15ры 13,Устройство работает следующимобразом.В данном случае устройство состоит из четырех К"сеток (решающих модулей). Сеточная модель содержитстолько К-сеток - решающих модулей,сколько необходимо для органиэациирешающего поля необходимых размеров.25 При организации, решающего поля сеточной модели коммутатор 5 в соответствии с заданной конфигурацией соединяет выходы умножителей 12 К-сетки 1 с входами повторителей 11 К-сетки 2, а выходы умножителей 12 К-сетки 2...

Номер патента: 1163339

Опубликовано: 23.06.1985

Автор: Прянишников

МПК: G06G 7/52

Метки: значения, среднего

...работает следующимобразом.Входной аналоговый сигнал поступает на блок 1 дискретизации, в 25котором Формируются выборочные зна.чения. Последние поступают в блок 2усреднения для определения оценкисреднего значения. В блоке Э вычитания формируется разность между последовательностью выборочных значений и оценкой среднего значения.В блоке 4 усреднения Формируетсяоценка среднего значения раэностногосигнала, являющаяся оценкой текущейпогрешности определения среднегозначения,Блок 1 дискретизации может бытьвыполнен так же, как и в известномустройстве, Начальный шаг временной 40дискретизации, заданный в этом блоке, в процессе работы устройствациклически корректируется по командам блока 5 сравнения, который вы"рабатывает сигнал корректировки...

Номер патента: 1163340

Опубликовано: 23.06.1985

Автор: Жданов

МПК: G06G 7/52

Метки: функции, характеристической

...Функции Уолша) в каждом из (2 -1) каналов, генератор 4 (эталонной частоты) и, кроме того, в каждом иэ каналов - сумматор 5, преобразователь 6 амплитуды в число импульсов, триггер (четности) 7, два ждущих блокинг-генератора 8 и 9 и реверсивный счетчик 10.Блок 1 памяти входных данных содержит п-входов, по количеству сос тавляющих вектора Х соответственно и выходов, причем каждый иэ выходов соединен с одним из входов блока (перемножителя) 2 в каждом из (2"-1) . каналов, вторые входы каждого пере- З 5 множителя в канале соединены с соответствующими выходами блока 3 памяти параметра функции Уолша каждого канала, имеющего также п разрядов, третьи входы всех перемножителей подключены 40 к выходу генератора 4 эталонной частоты, а выходы...

Номер патента: 1163341

Опубликовано: 23.06.1985

Автор: Блинцов

МПК: G06G 7/62

Метки: моделирования, цепей, электрических

...1 -м узлах цепи,к которым подключен вентиль .Резисторы 9 и 1 0 являются со гласующими и служат для подачи соотв етс тв енно прямого и обратного значений4 аналоговой модели тока вентиля на потенциально нулевые (входные) точки соответствующих усилителей блока 3. Резисторы 11 и 12 являются масштабирующими и в соответствии с уравнением (2) определяют коэффициенты передачи операционного усилителя 6 по потенциалам ф и Ц. В част 1ном случае, при равенстве масштабов по этим потенциалам выполняется соотношение К=ККлюч 13 служит для моделирования полупроводящих свойств моделируемого вентиля, Замкнутое состояние ключа, при котором выходной сигнал У операционного усилителя 6 равен ну,йю при любых значениях напряжений на его входе, соответствует...

Номер патента: 1164739

Опубликовано: 30.06.1985

Автор: Власов

МПК: G06G 7/16

Метки: умножитель

...является первая обкладка. накопительногоконденсатора, вторая обкладка которого подключена к первому электродувыпрямительного диода, второй электрод которого является выходом выпря,мительной ячейки, причем втораяобкладка накопительного конденсаторакаждой предыдущей ячейки соединена свыходом последующей выпрямительнойячейки, первый вывод источника на:.пряжения.переменного тока подключен.к выходу первой выпрямительнойячейки, вторая обкладка накопительного, конденсатора последней из швыпрямительных ячеек является вы-. Изобретение относится к устройствам умножения напряжения и можетбыть использовано в аналоговых вычислительных машинах.Один из известных умножителей 5. напряжения содержит источник пере-менного. напряжения,...

Номер патента: 1164740

Опубликовано: 30.06.1985

Авторы: Кизилов, Смилянский

МПК: G06G 7/16

Метки: перемножающее

...импульсов. соединен суправляющим входом блока аналоговой памяти.На чертеже изображена функциональная схема предлагаемого перемножающего устройства и вариант выполнения блока аналоговой памяти,На схеме обозначены перемножающхг блок 1, первый и второй сумматоры 2 и 3, входы 4 и 5 первого и второго сигналов-сомножителей, источник 6 опорного напряжения, ортогонального первому и второму сигна лам-сомножителям, блок 7 формирования ортогонального сигнала, интегратор 8, блок 9 аналоговой памяти, формирователь 10 управляющих импуль. сов, задатчик 11 интервала ортогональности, выход 12, ключ 13, запоминающий конденсатор 14, повторитель 15, шина 16 нулевого потенциала. Перемножающее устройство работает следующим...

Номер патента: 1164741

Опубликовано: 30.06.1985

Авторы: Гришков, Маргелов, Писков, Рыбинский

МПК: G06G 7/19

Метки: корреляционных, моментов, отношения, оценки

...накопленная аппаратурная погрешность на выходах блоков умножения за счет дрейфа нуля усилителей,температурной нестабильности и т,д.,приводит к снижению точности установ 1164741элементы НЕ 3. 1, 3.2, 3.3, 3,4 и 3,5, , ключи 4.1 и 4,2, блоки усреднения 5.1 у 5,2, 5.3 и 5,4, коммутаторы 6.1, 6.2, 6.3 и 6.4, сумматоры 7.1, 7.2 и 7.3, квадраторы 8.1 и 8.2, интегра-, тор 9, широтно-импульсный модулятор 10, генератор 11 тактовых импульсов и блок 12 регистрации, входы много" звенных фильтров в-го и 8-го поряд О ков 1.1. и 2.1 соответствующий инфор" мационный вход коммутатора 6,3 и вход элемента НЕ 3,2 объединены и являются первым входом устройства, а входы многозвенных фильтров 1,2 и 2.2 ш-го 15 и я-го порядков, соответствующий ин-.,...

Номер патента: 1164742

Опубликовано: 30.06.1985

Авторы: Гришков, Маргелов, Писков, Рыбинский

МПК: G06G 7/19

Метки: корреляционных, процесса, случайного, характеристик

...многозвенного фильтра в-го порядка и является входом устройства; выход первого коммутатора соединен с вторым входом сумматора, третий вход которого подключен к выходу второго блока усреднения, вход которого подключен к выходу ключа, выход сумматора черезквадратор соединен с первым йнформационным входом второго коммутатораи входом второго элемента НЕ, выходкоторого соединен с вторым информационным входом второго коммутатора,выход которого соединен с входом первого блока усреднения. На чертеже представлена структурная схема предлагаемого устройства. Устройство для определения корреляционных характеристик случайного164742 4Исследуемый центрированный случайоный процесс х(с) поступает на вход устройства, С выхода многозвенного фильтра 1 с...

Номер патента: 1164743

Опубликовано: 30.06.1985

Авторы: Батищев, Лизунов, Семенычев

МПК: G06G 7/19

Метки: корреляционной, оценки, производной, процесса, случайного, функции

...3, усилитель 4 с регулируемым коэффициентом усиления, весовой сумматор 5 с коэффициентами передачи по первому и второму входу соответственно "-2" и "-Т", сумматор 6, блок 7 умножения, блок 8 усреднения, 25 усилитель 9, блок 10 индикации результата., Устройство работает следующим образом.При подаче на вход устройства стационарного случайного сигнала х(С) на выходе второго сумматора в ,6 появляется сигнал а(й), определяемый следующим соотношением:(1) ао(о.е)- . - (деоо(о.т е(о(о где Т - постоянная времени фильтров 1 и 2;с 6(с) " коэффициент усиления усилителя 4.На выходе блока 8 усреднения в этом случае сигнал ) определяется следующим соотношением:СОой-.оо(о(т ) о(о -"т) е ( - ",- - аы +то (о(Я,оооог" ") о;)е Е,(о)-е(е)т,(о)...

Номер патента: 1164744

Опубликовано: 30.06.1985

Автор: Капитанов

МПК: G06G 7/24

Метки: двоичный, код, логарифмического, преобразования

...выбранное масштабированное значение входного напряжения с .рядом опорных напряжений, фиксируют количество опорных напряжений ряда, не превысивших выбранное масштабированнор", значение входного напряжения, преобразуют фиксированное количество опорных напряжений ряда в двоичный код мантиссы логарифма, формируют набор напряжений по числу поддиапазонов путем одновременного масштабирования входного напряжения с соответствующими коэффициентами, каждый из которых, равен .значению показательной функции с основанием, равным основанию логарифма., и показателем степени, пропорциональным разности номеров рабочего и рассматриваемого поддиапазонов; сравнивают каждое напряжение из сформированного набора напряжений с верхним граничным значением...

Номер патента: 1164745

Опубликовано: 30.06.1985

Авторы: Максимов, Свиньин

МПК: G06G 7/26

Метки: воспроизведения, функций

...входы третьего, четвертого, пятого и восьмого цифроаналоговых преобразователей соединены с выходами второго дешифратора, подключенного первым ин 1164745Я Я формацыонным входом к выходу старшего разряда первого реверсивного регистра сдвига, первому информационному входу первого дешифратора, первому адресному входу первого блока памяти и к информационному входу первого разряда первого реверсивного , регистра сдвига, соединенного выходом первого разряда с информацион. ным входом своего старшего разряда, входом управления сдвигом - с выходом переноса счетчика, входом управления сдвигом вправо второгореверсивного регистра сдвига, вторЫм входом первого элемента ИЛИ и с первым входом шестого элемента ИЛИ, а входом управления сдвигом влево -...

Номер патента: 1164746

Опубликовано: 30.06.1985

Автор: Романов

МПК: G06G 7/60

Метки: модель, мышцы

...масса грузов, которые может удерживать пассивная мьшпКа 1 растягиваясь под действием этих грузов. В модели массы грузовзадаются в блоке 17 моделирования механических свойств внешней среды делителем 30, в котором с целью упрощения принципиальной схемы масса моделируется набором резисторов на входе операционного усилителя. Дели. тель 30 осуществляет операцию деления.исходя из следующих соображенщ. Коэффициентусиления Операционного 45усилителя выражается формулой ЕР =шфа или а = - .шСопоставляя это выражение с зави; симостью напряжения 0 в,от 0 проводим следующую аналогию:Цвак= а 1 Ко "в Р Квк = шт,е, при постоянстве сопротивления КПд 0 вх интерпретируется как сила Р 1 воздействующая на вход блока 17 и развиваемая мышечным волокном,...

Номер патента: 1164765

Опубликовано: 30.06.1985

Авторы: Денисенко, Попов

МПК: G06G 7/62

Метки: моделирования, тиристора

...распределению потенциала в блоках 3 и 5. Токи, создаваемые управляемыми источниками тока модели, аналогичны токам р-и-переходов тиристора, которые создаются диффундирующими в базу неосновными носителями и рекомбинацией в р-п-переходах. Накопление заряда в конденсаторах аналогично накоплению заряда в барьерных емкостях тиристора.15 Можно показать, что уравнения, описывающие процессы в предложенной модели, подобны уравнениям, описывающим процессы в тиристоре. В частности, если блок 3 или 5 представить одним П-образным звеном, что справедливо в большинстве практически важных случаев, когда время пролета носителей через базу много меньше характерных времен управляющих воздействий, то уравнения предлагаемой модели аналогичны уравнениям...

Номер патента: 1075632

Опубликовано: 30.06.1985

Авторы: Кропотов, Пахомов

МПК: G06G 7/60

Метки: моделирования, нейрона

...5 с сигналом на выходе соответственно интеграторов 7 и 8. Сигналы с выходовинтеграторов 7 и 8 поступают навходы сумматоров 13, сигналы с выхода которых подаются на входы 2 интеграторов 1 соседних моделей нейронов с весами, которые определяются на основе нейрофизиологическихи психофизиологических данных функцией модуля разности расстояния между модеЛями нейронов, представленной на графике 15 (фиг. 2).Пошаговая работа описанного устройства соответствует решению следующей системы раэностных уравнений,адекватно характеризующих поведение структуры моделируемых нейронов:Р,.(Ь 1)-Р,(Х)-ЫР,(Х)Ху(х (х)х. (1 Ц 1 1 1 ЭФЧ31 92 хй;(1 )- ЕМ,(1 )+3,. (1 с); Х (Х 1)-Хх,(Х)(А,+В,Н (Х)1 Х, (Х)+С Ч,)+,1 х 1).х(х):А,в,н.(х)х:,(х) с,х,(х) где Р;1 К)-...

Номер патента: 1166132

Опубликовано: 07.07.1985

Авторы: Глыбовский, Федосеев, Чулков

МПК: G06G 7/62

Метки: воспроизведения, моделирования, сервосигналов, тракта

...нечетного 30 дибита, начинающегося отрицательной полу- волной, Соотношение между амплитудами дибитов указывает на величину и направле. ние смещения магнитных головок поперек дорожек сервоповерхности. Сумма амплитуд четного и нечетного дибитов сохраняется в .НМД постоянной,Сервосистема позиционирования магнитныхголовок работает в двух режимах: стационарном, когда головка неподвижна, и дина мическом, когда головка перемещается. В стационарном режиме амплитуды четного и нечетного дибитов неизменны, В динами.ческом режиме амплитуда каждого дибита изменяется по треугольному закону, сумма 45 амплитуд четного и нечетного дибитов остается неизменной, частота изменения амплитуды пропорциональна скорости перемещения магнитных головок.Как при...

Номер патента: 1166139

Опубликовано: 07.07.1985

Автор: Богатушин

МПК: G06G 1/04

Метки: прибор, тригонометрических, функций

...расположенный под неподвижной;пластиной движок, на который нанесена шкала синусов, перпендикулярная шкале косинусов 2 .Недостатком известного приббра являются ограниченные Функциональные возможности, так как с его помощью можно определять лишь функции синуса и косинуса.Цель изобретения - расширение Функциональных воэможностей прибора за счет определения Функций тангенса н котангенса и повышение производительности вычислений.Поставленная цель достигается тем, что в приборе для определения триго-нометрических функций, содержащем неподвижную пластину, в которой выполнены секторный вырез градусной шкалой и параллельный одной из сторон секторного выреза первый прямоугольный вырез, вдоль которого нанесена шкала косинусов и расположенный в...

Номер патента: 1166140

Опубликовано: 07.07.1985

Авторы: Бодянский, Илюнин, Коросташов, Мовшиц, Свиридов, Сергейчук

МПК: G06G 1/04

Метки: вычислительный, прибор

...на направляющем элементе перпендикулярно ему, на третьей линейке установлен третий движок, на котором закреплено натяжное приспособление, штифт закреплен на первом движке, а направляющий ролик, охватываемый нитью, установлен на четвертом движке, установленном на второй линейке,На фиг. 1 представлена конструкция предлагаемого вычислительного приборами на фиг, 2 - процесс поиска корня выпуклой и невыпуклой Функции.Прибор содержит планшет 1, на ко" тором размещен направляющий элемент 2, первую 3, вторую 4 и третью 5 линейки, движки 61, 6, 6 и 64, направляющий ролик 7, Тптифт 8, нить 9 и натяжное приспособление 10.Рассмотрим работу вычислительного прибора на примере решения задачи оторцовки полупроводниковых монокристаллов.На стадии...

Номер патента: 1166141

Опубликовано: 07.07.1985

Автор: Чернов

МПК: G06G 7/12

Метки: операционный, усилитель

...91Кгф (2)где К - входное сопротивление до 87полнительного дифферент50 циального усилителя 2,фК - коэффициент усиления до.2полнительного дифференциального усилителя 2,Сопротивление между первым вход дом 3 и вторым выходом 6 равно:Н= НК - , . (3)07где Ц, Б 7 - напряжения между первым выходом,5 и общей Изобретение относится к усилительной технике и может быть использовано в аналоговых вычислительныхмашинах, а также в кодоуправляемыхЦАП-имитаторах сопротивления и прово-дймости.Известен операционный усилитель,содержащий модулятор, разделительныйтрансформатор, демодулятор Я .Однако этот усилитель характеризуется низкой точностью работы.Наиболее близким к предложенному,является операционный усилитель, со"держащий дифференциальный усилительс...

Номер патента: 1166142

Опубликовано: 07.07.1985

Авторы: Дубровский, Кириллова, Цытович

МПК: G06G 7/12

Метки: операционный, развертывающий, усилитель

...определяемых напряжением источника питания.Интегратор 1, операционный усилитель 2, масштабный резистор 3 и первый сумматор 4 образуют каскад, работающий в режиме устойчивых автоколебаний, который выполняет функции генератора несущих колебаний.пропорциональный величине управля-, ющего сигнала (фиг.2,6), но инвертированный по знаку.Введение третьего сумматора 6 и фазоинмертора 11 необходимо для того, чтобы сохранить неизменной величину входного сопротивления.Выпрямитель 10 с зоной нечувствительности имеет зону нечувствительности + С (фиг.2,к ). До тех пор, пока выходной сигнал третьего сумматора 6 (или управляющий сигнал с второго входа 14) находится в зоне нечувствительности, коэффициент усиления развертывающего операционного...

Номер патента: 1166143

Опубликовано: 07.07.1985

Авторы: Андреев, Баранов, Жегалин

МПК: G06G 7/16

Метки: аналоговый, перемножитель

...схема аналогового перемножителя; на фиг. 2 временные диаграммы сигналов. На схеме обозначены вход 1 первого сигнала-сомножителя, повторитель 2 напряжения с парафазными выходами, переключатель 3, сумматор 4, масштабный резистор 5, шина 6 нулевого потенциала, операционный усилитель 7, интегрирующий конденсатор 8, нуль-орган 9, выход10 аналогового перемножителя, генератор 11 опорной частоты, селектор 12 периода, реверсивный счетчик 13, формирователь 14 разнополярных им - пульсов, вход 15 второго сигнала-сомножителя, формирователь 16 тактового импульса, первый и второй накопительные конденсаторы 17 и 19, первый 19, второй 20, третий 21 и четвертый 22 ключи, источник 23 образцовых токов, элемент НЕ 24, первый 25 и второй 26...

Номер патента: 1166144

Опубликовано: 07.07.1985

Автор: Булгаков

МПК: G06G 7/186

Метки: интегрирования, постоянного

...при ограниченном диапазоне напряжения И,. Однако его перепады Ъ И), вызванные дискретностью приращений напряжения И, требуют форсированного разряда (,точнее, перезаряда) конденса-.тора 2 на то же приращение ьИ, причем импульсный ток перезаряда конденсатора 2 не должен вызывать значительной погрешности и нтегри рова ния. В интеграторе это достигается тем, что перезаряд конденса тора 2 осушествляется через ключ 7, который замыкается под действием импульса одновибратора 6, вырабатываемого одновременно с появлением скачка й Ис и через конденсатор 1. При закрытом ключе 7 кон дснсатор 11 через резистор 10 заряжаетсядо напряжения, равного сумме напряжений И и И,и, с погрешностью, определяемой законом изменения во времени напряжения Ии...

Номер патента: 1166145

Опубликовано: 07.07.1985

Авторы: Зедгенидзе, Зукакишвили, Карягин, Пичхадзе, Тертерашвили

МПК: G06G 7/20

Метки: извлечения, квадратного, квадратов, корня, суммы

...устройств являются сложность схемной реализации и низкаяточность выполнения операции.Наиболее близким по технической сущности к изобретению является устройство,содержащее два множительно-делительныхблока, входы сомножителей которых соединены с соответствующими входами устройства, их выходы - с входами сумматора,выход которого подключен к входам делителя множительно-делительных блоков 2.Недостатком известного устройства является сложность схемной реализации.Целью изобретения является упрощениеустройства.Цель достигается тем, что устройстводля извлечения корня квадратного из суммы квадратов, содержащее множительноделительный блок, входы первого и второгосомножителей которого соединены с первым входом устройства, и первый сумматор,первый...

Номер патента: 1166146

Опубликовано: 07.07.1985

Автор: Чернов

МПК: G06G 7/24

Метки: логарифмический

...а второй выход второго ключа подключен к шине нулевого потенциала.1166146 Составитель Н. Зайцев Техрсд И. Верес Корректор И. Эрдейи Тираж 7 О Подписное ВНИИПИ Государственного комитета СССР по делам нзобретений и открытий3035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор ИН. ПушнснковаЗаказ 433/46 1Изобретение относится к автоматике и вычислительной технике и может быть использовано в устройствах для логарифмического преобразования электрических сигналов в измерительной аппаратуре.Цель изобретения - повышение быстродействия при воспроизведении переменных входньх сигналов.На чертеже приведена функциональная схема логарифмического преобразователя.Логарифмический преобразователь со-О...

Номер патента: 1166147

Опубликовано: 07.07.1985

Автор: Серебриер

МПК: G06G 7/26

Метки: функциональный

...к адресам, соответствующим положительным значениям входного сигнала. В исходный момент времени счетчики 30 и 35, а также триггер 26 установлены в нулевое состояние импульсным сигналом команды исходное положение, подаваемым на вход 25, а на входе 5 блока 4 входное напряжение равно уравновешивающему с выхода цифроаналогового преобразователя 35. По нулевым кодам, хранящимся в счетчиках 35 и 30, осуществляется соответственно считывание значения функции преобразования у(о) из блока 7 памяти и значения коэффициента крутизны Цо) на данном участке аппроксимации из блока 8 памяти. Цифровой код значения функции у(о) поступает на входы преобразователя 9, вследствие чего на выходе 15 преобразователя формируется аналоговое напряжение...

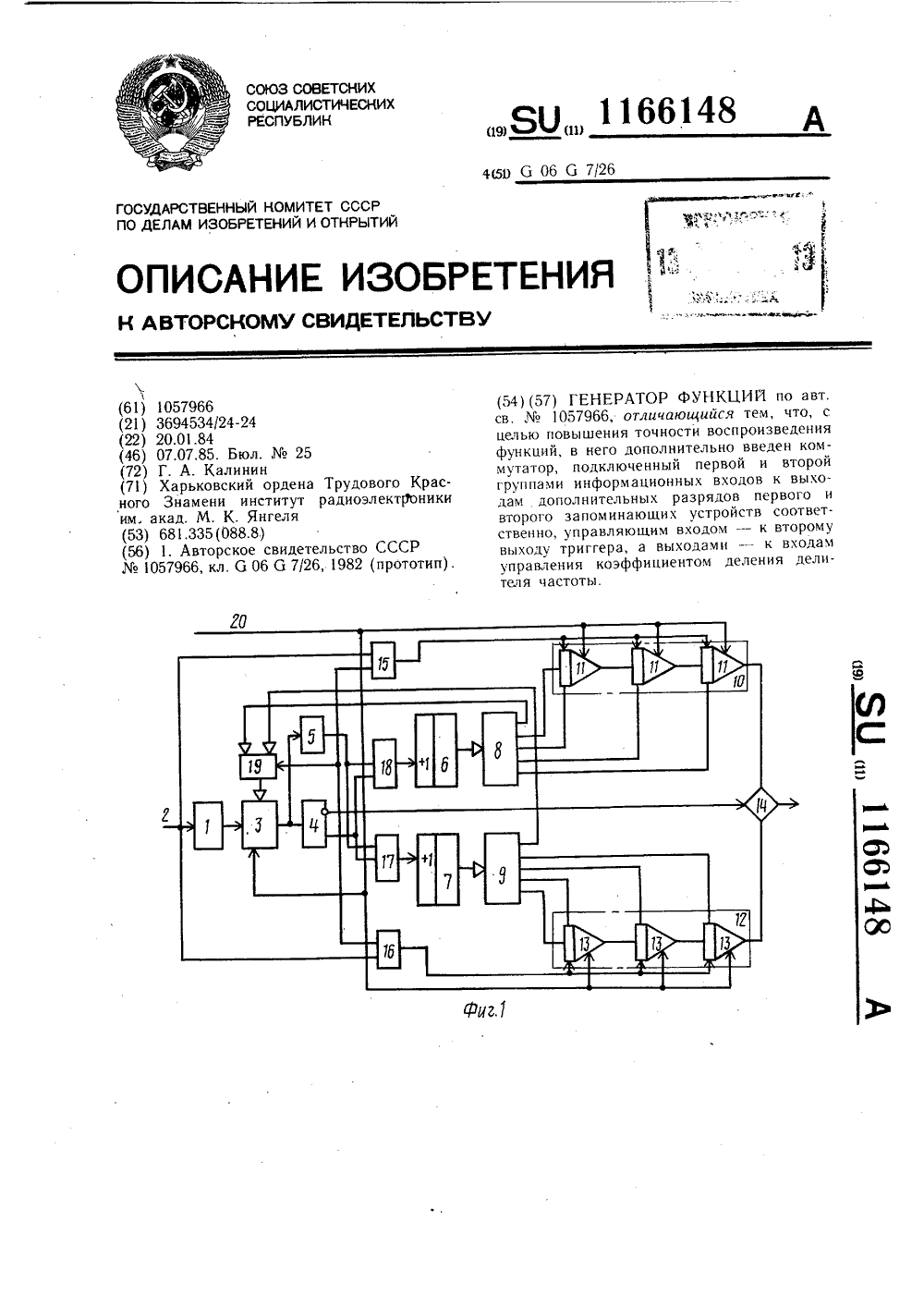

Номер патента: 1166148

Опубликовано: 07.07.1985

Автор: Калинин

МПК: G06G 7/26

Метки: генератор, функций

...напряжение, пропорциональное Ьы= (-1)" иа" а на входы установи начальных условий интеграторов напряжение, пропорциональное Ь 1= (-1)1" 1 а 1, где 1 - текущий порядок производной на выходе интегратора относительной функции(1).Первая группа 10 интеграторов 11, запоминающее устройство 8 и счетчик 6 предназначены для воспроизведения сплайна на всех нечетных интервалах аппроксимации, а блоки 7, 9 и 12 - на четных интервалах аппроксимации,Каждый из интеграторов 11 и 13 имеет три режима функционировании: Подготовка, Работа и Прерывание. Переход из одного режима в другой происходит при изменении двоичных переменных на управляющих входах интеграторов 11 и 13. Если на шине 20 и выходах элементах И 15 и 16 сформирован Лог. О, то реализуется режим...

Номер патента: 1166149

Опубликовано: 07.07.1985

Авторы: Воробейчиков, Гармаш, Конев

МПК: G06G 7/52

Метки: изменения, момента, процесса, свойств, случайного

...разладки случайного процесса выносится при превышении второго порога д, если же второй порог не превышен, выносится решение об отсутствии разладки.Моменты (,1, 1=0,1,2 в которые можетбыть принято решение о разладке, определяются последовательно в процессе наблюдения случайного процесса по следующим соотношениям 10 = О,1(="ф(К 1(.1:, ( (1)н) ф 1 где -%-1 1 Ч(3) Ф 1 Л 1) Х +.-+ (Яр Л р) Хр 1-УН 0 - постоянный порог, определяемый допустимым запаздыванием момента обнаружения разладки, которое определяется вероятностью пропуска сигнала, Рс и допустимой величиной вероятности ложной тревоги Рт.В момент 1 определяется величина 225при превышении которой порога с), т.е. при уЕ выносится решение о наличии разладки, в противном же случае (при...

Номер патента: 1167621

Опубликовано: 15.07.1985

Авторы: Арбузова, Биушкин, Герасимов, Хлуденев

МПК: G06G 7/12, G06G 7/20

Метки: вычисления, функции

...из которых содержит последовательно соединенные масштабный резистор и ключ, первые выводы первогои второго импульсно-управляемых резисторов объединены и через источникопорного напряжения. подключены к шине нулевого потенциала, второй выводпервого и первый вывод третьего импульсно-управляемых резисторов объединены и через первый сглаживающийконденсатор подключены к шине нулевого потенциала, первые выводы третьего и четвертого импульсно-управляемых резисторов подключены соответственно к инвертирующему и неинвертирующему входам дифференциальногоусилителя, выход которого соединенс входом широтно-импульсного модулятора, прямой выход которого являетсявыходом устройства, второй вывод второго импульсно-управляемого резистора через второй...
