G06G — Аналоговые вычислительные машины

Номер патента: 1115067

Опубликовано: 23.09.1984

Авторы: Демский, Марченко

МПК: G06G 7/186

Метки: интегрозадающее

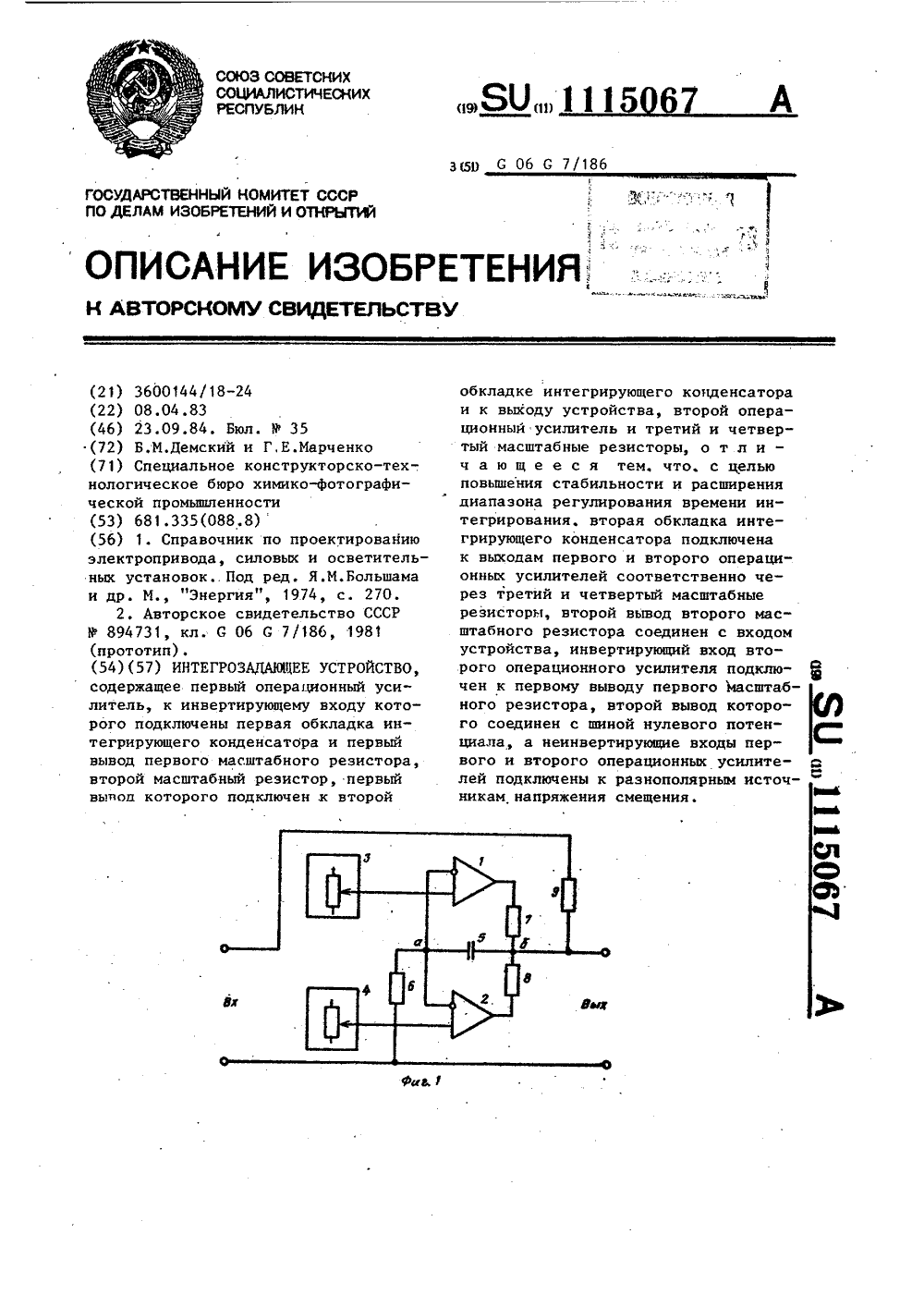

...обозначения:50 - входное напряжение устройстЬхва;П 1 - выходное напряжение усилителя 1;Б - выходное напряжение усилителя 2;У ц - выходное напряжение устройства;в .текущее время.Устройство работает следующим образом.В исходном состоянии усилитель 1 насыщен например, положительным потенциалом от источника 3 напряжения смещения, усилитель 2 - отрицательным потенциалом от источника 4 напряжения смещения (Фиг. 1). Оба усилителя находятся в режиме насыщения, на выходе усилителя 1 присутствует напряжение со знаком "+",на выходе усилителя 2 - со знаком "-". Предположим, что абсолютные величины этих напряжений равны между собой и примемгде К - сопротивление резистора 7;К - сопротивление резистора 8.Следовательно, потенциал средней точки 8 будет...

Номер патента: 1115068

Опубликовано: 23.09.1984

Авторы: Беляков, Комаров

МПК: G06G 7/26

Метки: многих, перемнных, функциональный

...входы запоминающего устройства 3 адреса этой области.Таким образом, при считывании является код, составленный из кодов основных частей каждой иэ м входных переменных функционального преобразователя и образующийся на выходах реверсивных счетчиков 30 блоков 1 аналого-цифрового преобразования. Этот код всегда однозначно выявляет ячейку интерполяции и ее первый узел интерполяции (фиг. 3).В первом такте сигнал по второму выходу 13 блока 9 разрешает блокам 1 выполнение аналого-цифрового преобразования переменных, т.е, разрешает реверсивным счетчикам 30 выполнение счета. После того, как на выходах счетчиков установятся кодовые эквиваленты независимых входных переменных и в запоминающем устройстве 3 будет выявлен адрес первого узла (фиг. 3),...

Номер патента: 1115069

Опубликовано: 23.09.1984

Авторы: Корень, Трахтенберг

МПК: G06G 7/26

Метки: функциональный

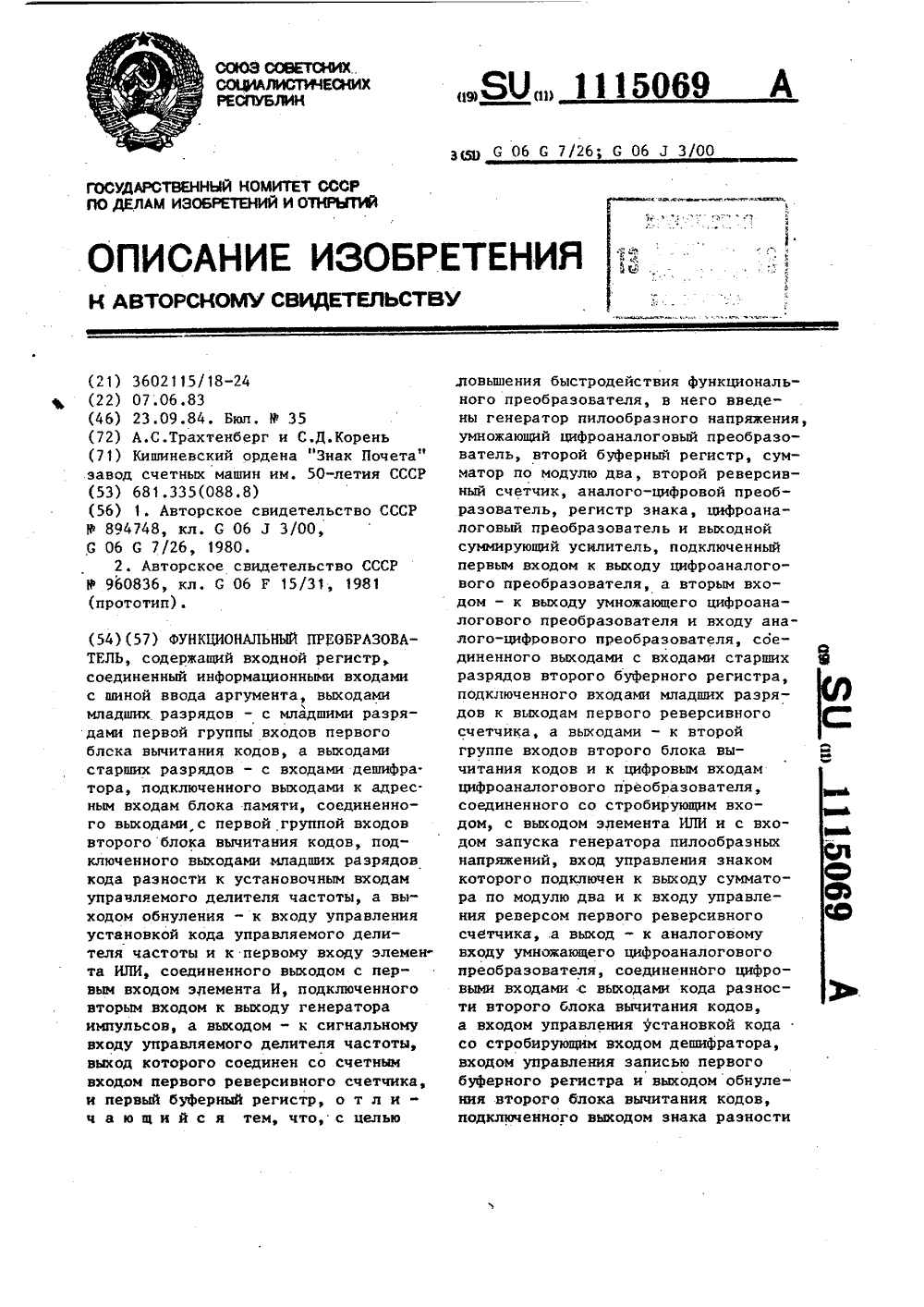

...4 частоты, первый реверсивный счетчик 5, второй регистр 6, шину 7 ввода аргумента, первый блок 8 вычитания кодов с выходом 9 знака разности и выходом 10 обнуления, первый буферньй регистр 11, второй блок 12 вычитания кодов с выходом 13 знака разности, выходом 14 обнуления и выходами младших 15 и старших 16 разрядов кода разности, блок 17 памяти, дешифратор 18, второй реверсивный счетчик 19, регистр 20 знака, сумматор 21 по модулю два (элемент контроля четности-нечеткости), генератор 22 теплообразных напряжений, умножающий5 11 цифроаналоговый преобразователь 23, второй буферный регистр 24, цифроана логовый преобразователь 25, аналогоцифровой преобразователь 26 и.выходной суммирующий усилитель 27.Функциональный преобразователь...

Номер патента: 1115070

Опубликовано: 23.09.1984

Авторы: Безродный, Бондаренко, Малинин, Мартыненко, Страхов

МПК: G06G 7/48

Метки: измерительного, имитатор, радиоприемного, устройства

...с первым входом сумматора 9, второй вход которого соединен с выходом генератора 8 случайных кодов, а выход - с вторым входом первого блока 3 умножения, входом соединенного с входом блока 4 логарифмирования, выход которого соединен с первым входом второго блоз 1115 ка 1 О умножения, второй вход которо го является входом константы, а выход соединен с кодовыми входами регистров 12 и 15,выходы которых подключены к входам блока 13 вычитания, вы ход которого является выходом имитатора, причем управляющие входы мультиплексора 5 и входы разрешения записи регистров 12 и 15 соединены с соответствующими выходами триггера 11, 10 вход которого соединен с соответствующими входами записи регистров 12 и 15 и выходом датчика 14 временных интервалов.В...

Номер патента: 1115071

Опубликовано: 23.09.1984

Автор: Мацевитый

МПК: G06G 7/56

Метки: задач, решения, теплопроводности

...регулирование ведется путем минимизацииразности между потенциалом в какомто определенном узле сетки и потенциалом-аналогом заданной температуры в соответствующей точке тела.Это не совсем точно, посколькупроводимость фоторезистора, включенного между двумя узлами сетки, должнаопределятся в результате минимизацииразностей соответствующих потенциаловв обоих узлах, так как при использовании метода конечных разностейкоэффициент теплопроводности междузлами 0 .и и + ния, три блока сравнения, два сумматора, два интегратора и блок питания, выход которого подключен к входу делителя напряжения, первый, второй и третий выходы которого соединены с первыми входами соответственно первого, второго и третьего блоков сравнения, вторые входы которых...

Номер патента: 1116436

Опубликовано: 30.09.1984

Авторы: Генкин, Кириллов, Скворцов, Терентьев

МПК: G06G 7/52

Метки: ввода, информации

...выход - к входу разрешения записи элемента аналоговой памяти и входу запуска первого аналого-цифрового преобразователя, выход готовности которого подключен к стробирующим входам компаратора и регистра соответственно, выходы регистра подключе" ны к входам управления усилителя с программируемым коэффициентом усиления, вход которого подключен к информационному входу устройства, инвертирующий триггер Шмитта, вход которого подключен к информационному входу устройства, счетчик, счетный вход которого подключен к выходу инвертирующего триггера Шмитта, а выход - к входу сброса элемента аналоговой памяти, вход запуска второго аналого-цифрового преобразователя является входом запуска устройства, а информационные входы счетчика - входами...

Номер патента: 1116437

Опубликовано: 30.09.1984

Авторы: Давыдов, Кизилов, Лось, Смилянский

МПК: G06G 7/16

Метки: аналоговых, варианты, его, перемножения, сигналов

...функции.В случае, когда Х = Х = сопзС (сигнал Х постоянного тока) или когда можно пренебречь изменением сигнала Х за время цикла преобразования (частота преобразования значительно выше частоты входного сигнала Х), получимК (С)= 10 +х)1+Я(0)и,Интегрирование суммарного сигнала продолжают до момента сравнения К(с) с первым пороговым напряжением П (моменты времени 1 на фиг. 1 а,б).Формируют разность первого сигнала-сомножителя и опорного напряжения и интегрируют полученный разностный сигнал, получая развертывающее напряжение К 2(С), изменяющееся по законуг .е , 1116437Интегрирование разностного сигнала продолжают до момента сравнения с вторым пороговым напряжением П (моменты времени С на фиг. 1 сю,б). Эти операции продолжают,...

Номер патента: 1116438

Опубликовано: 30.09.1984

Авторы: Бакуменко, Старченко

МПК: G06G 7/161

Метки: множительное

...сравнения и входу преобразователя импульсного:сигнала в непрерывный.На фиг. 1 приведена структурнаясхема предлагаемого устройства; нафиг. 2 - график реализации операцииумножения; на фиг. 3 - график реализации операции сложения.Устройства для реализации операций,умножения и сложения имеют одинаковуюструктуру (одинаковые связи междуэлементами) с той лишь разницей, чтодля умножения необходимо использоватьучастки с экспоненциальной зависимостью переходного процесса СВЧ-элементов, а для сложения - участки слинейной зависимостью переходногопроцесса, Условие одинаковой структуры вытекает из того, что устройствапредназначены для выполнения одинаковых операций (сложение информационных отрезков времени),Устройство для выполнения арифметической...

Номер патента: 1116439

Опубликовано: 30.09.1984

Авторы: Бакуменко, Старченко

МПК: G06G 7/161

Метки: делительное

...входом устройства, и второй генераторэкспоненциально изменяющегося напряжения, преобразователь импульсного сигнала в непрерывный, выходкоторого является выходом устройства, и второй элемент сравнения, один 50из входов которого является вторым информационным входом устройства, включает в себя ключ и третий генераторэкспоненциально изменяющегося напряжения, причем первый, второй и третий 55генераторы экспоненциально изменяющегося напряжения выполнены в видеВЧ-элементов, вход и выход третьего 39генератора экспоненциально изменяющегося напряжения подсоединены соответственно к генератору запускающихсигналов и к другому входу второгоэлемента сравнения, подключенноговыходом к управляющему входу ключа,информационный вход и выход...

Номер патента: 1116440

Опубликовано: 30.09.1984

Авторы: Васильев, Добровольский, Шраер

МПК: G06G 7/48

Метки: волнения, имитатор, морского

...направления волнения.Устройство содержит два источника 1 и 2 регулируемых напряжений, выходы которых соединены соответственно с первым и вторым входами блока 3 вычисления кажущейся частоты, выход которого соединен через первые четыре масштабных блока 4,5,6 и 7 соответственно с управляющими входами генераторов 8,9,10 и 11 гармонических сигналов, выходы которых подключены к соответствующим входам первого сумматора 12, выход которого подключен к первому входу блока 13 регулиров- ки интенсивности, источник 14 регулируемого напряжения, последовательно соединенные первый блок 15 деления и второй масштабный блок 16, последовательно соединенные первый 17 и второй 18 квадраторы, а также первый блок 19 умножения, третий источник 14...

Номер патента: 1116441

Опубликовано: 30.09.1984

Авторы: Кузнецова, Мусатов

МПК: G06G 7/70

Метки: динамики, моделирования, потока, транспортного

...второй и третий элементы ИЛИ, третий, четвертый и пятый элементы И, первый; второй элементы 2 И-ИЛИ и элемент ЗИ-ИЛИ, причем вьмод первого элемента ИЛИ соединен с первым входом первого элемента И, второй вход которого подключен к инверсному выходу первого элемента 2 И-ИЛИ, прямой выход которого подключен к первому входу элемента ЗИ-ИЛИ, группа входов коЗО торого соединена с выходами первого счетчика, счетный вход которого соединен с выходом второго элемента И, первый вход которого подключен к выходу несравнения блока сравнения, выход сравнения которого соединен З 5 с установочными входами первого и второго счетчиков и регистра, выходы которого подключены к первой группе входов блока сравнения, вторая группа входов которого соединена с...

Номер патента: 1117654

Опубликовано: 07.10.1984

Авторы: Гонтарев, Гринблат, Долгов, Заковенко, Пассек, Смирнов, Субботин, Харичев

МПК: G06G 5/00

Метки: гидравлическое, деформаций, линейных, моделирования, напряженных, состояний, элементов

...и погруженных в элементарные гидравлические аналоговые сосуды, при этом количество поппавкой соответствует числу элементарных гидравлических аналоговых сосудов.На фиг. 1 изображена схема предлагаемого устройства; на фиг; 2 элемент стального сечения, деформации которого моделируются предлагаемым устройством; на фиг. 3 - результаты расчета деформации и напряжений в нем.Устройство фиг.1), состоит из жесткой рамы 1, элементарных аналоговых сосудов 2, поплавков 3, заполненных жидкостью, объединительной рейки 4, впускного 5 и выпускного 6 трубопроводов, напорного 7 и сливного 8 баков. Поплавки 3 объединены между собой жесткой рейкой 4 с помощью шарнирно-подвижных соединенений 9. Объединение производится посредством дополнительного...

Номер патента: 1117655

Опубликовано: 07.10.1984

Авторы: Рабинович, Фихман

МПК: G06G 7/16

Метки: аналого-цифровое, множительное

...входу соответствующего сомножителя устройства, причем выхо ды компараторов обоих аналого-цифровых преобразователей соединены с соответствующими управляющими входами коммутатора, дополнительно введены, комбинационный сумматор, группа эле" 55 ментов ИЛИ, распределитель импульсов идва блока сдвига. кода последовательного приближения, а каждый аналогоцифровой преобразователь содержит регистр последовательного приближения, подключенный тактирующим входом к шине опорной частоты и к тактирующим входам блоков сдвига кода последовательного приближения, накапливающего сумматора и распределителя импульсов, причем регистр последовательного приближения первого аналого-цифрового преобразователя соединен выходами с входами цифроаналогового...

Номер патента: 1117656

Опубликовано: 07.10.1984

Авторы: Биушкин, Герасимов, Смолов, Угрюмов

МПК: G06G 7/16

Метки: проводимостью, управляемой, элемент

...и четвертого масштабных резисторов через последовательно соединенные пятый, шестой масштабные резисторы и третий управляемый ключ подключен к второму выводу элемента с управляемой проводимостью, общий вывод пятого и шестого масштабных резисторов через третий сглаживающий конденсатор подключен к шине нулевого потенциала, управляющий вход третьего управляемого ключа подключен к упраВляющим входам первого и второго управляемых ключей.На фиг. 1 изображена функциональ" ная схема элемента с управляемой проводимостью, на фиг.2 - график изменения погрешности аппроксимации корня квадратного.Предлагаемый элемент с управляемой проводимостью содержит генератор 1 опорной частоты, два многоустойчивых фазоимпульсных элемента 2 и 3, триггер 4, шесть...

Номер патента: 1117657

Опубликовано: 07.10.1984

Авторы: Артемьев, Веревкин, Лачугин, Мануйлов

МПК: G06G 7/18

Метки: дифференцирующее

...,111765сумматора являются выходами устройства.Коммутатор содержит две группыэлементов И, первый вход каждого Л -гоэлемента И первой группы соединен спервым входом 1-го элемента второйгруппы и с -м входом группы информационных входов коммутатора, вторыевходы элементов И первой группы подключены к второму управляющему входу10коммутатора, вторые входы элементов Ивторой группыподключены к первомууправляющему входу коммутатора, выходы элементов И первой группы обрагзуют первую группу выходов коммутато-:ра, выходы элементов И второй группы15образуют, вторую группу выходов коммутатора,Мультиплексор содержит две группыэлементов И и группу элементов ИЛИ,причем первые входы элементов И первой группы образуют первую группуинформационных...

Номер патента: 1117658

Опубликовано: 07.10.1984

Авторы: Борицкий, Крылов, Петрова, Уткин

МПК: G06G 7/18

Метки: интегратор

...3гтриггера, выход второго, элемента Иподключен к вычитающему входу реверсивного счетчика, выход триггера через обмотку реле соединен с шинойнулевого потенциала, вхоц интегратора подключен к входу интегрирующегоусилителя через размыкающие контакты реле, замыкающие контакты которого включены между выходом первогоинвертора и входом интегрирующегоусилителя.На фиг. 1 представлена блок-схемаинтегратора; на фиг.2 - диаграмма,поясняющая его работу,Интегратор (фиг.1) содержит ин"тегрирующий усилитель 1, пороговыеблоки 2 и 3, инверторы 4 и 5, элементы И б и 7, триггер 8, реле 9, реверсивный счетчик 10, цифроаналоговый преобразователь 11.Интегратор работает следующим образом.Перед началом интегрирования вреверснвный счетчик 10 записываютсяначальные...

Номер патента: 1117659

Опубликовано: 07.10.1984

Авторы: Батищев, Лизунов, Рафалович, Солощев

МПК: G06G 7/19

Метки: структурной, функции

...и управляющим входом второго бло 1ка памяти, информационный вход которого является входом устройства, введе-. ны блок вычитания и квадратор, выход которого соединен с вторым входом первого сумматора, вход. квадратора подключен к выходу блока вычитания, первый вход которого соединен с инрормационным входом второго блока памяти, выход которого подключен к второму входу блока вычитанияНа фиг, 1 представлена функциональная схема устройства, на фиг.2 - временные диаграммы работы устройства.Устройство (фиг.1) содержит блок 1 вычитания, квадратор 2, первый сумматор 3, управляемый делитель 4, второй сумматор 5, счетчик 6 импульсов, элемент НЕ 7, первый и второй блоки 8 и 9 памяти, делитель 10 частоты, генератор 11 тактовых импульсов, причем...

Номер патента: 1117660

Опубликовано: 07.10.1984

Автор: Чурбаков

МПК: G06G 7/24

Метки: логарифмический

...содержащий два масштабных резистора, терморезистор, логарифмирующий и термостабилизирующий транзисторы, дифференциальный операциониьй усилитель, источник входного тока 25 и источник напряжения смещения 2 3.Недостатками известного логарифмического преобразователя являются сложность к низкая точность работы.Цель изобретения - повышение точ ности и упрощение преобразователя. стабилизирующего транзистора подключен к шине нулевого потенциала, второй вывод источника входного сигнала подключен к первому выводу второго масштабного резистора.На чертеже представлена функциональная схема логарифмирующего преобразователя,Логарифмирующий преобразовательсодержит источник 1 входного тока,два масштабных резистора 2 й 3,терморезистор 4,...

Номер патента: 1117661

Опубликовано: 07.10.1984

Авторы: Васильев, Гросс, Куликов, Сафиуллин

МПК: G06G 7/24

Метки: вычислительное, логарифмическое

...возможности вычисления логарифма произведения входных сигналовс различными показателями степени.Поставленная цель достигаетсятем, что в логарифмическое вычислительное устройство, содержащееисточник опорного напряжения,подключенный к информационномувходу генератора экспоненциальногонапряжения, выход которого подключен к первым входам ь блоков сравне"ния, вторые входы кОторых являютсягруппой информационных входов устройства; выходы (ь) блоков срав-,нения подключены к управляющим ;55входам (и) ключей, а выход ь -гоблока сравнения подключен к входузапуска генератора экспоненциального бб 1 3напряжения, введен выходной сумматор, входы, которого подключены к выходам ключей, информационные входы которых являются группой входов задания...

Номер патента: 1117662

Опубликовано: 07.10.1984

Автор: Гендрих

МПК: G06G 7/42

Метки: задач, поля, решения, теории

...Э Флуг Введя в (4) обозначения произведения величин, независящих от времени20 Ф, и потенциала Ч поля, получаюто РяАЧсое(и 1- - ) .у ВКак видно из (5) потенциал Ч элект.рического поля точечного источникав бесконечном пространстве, модели/руемый при помощи известного уст-ройства с точностью до постоянногомножителя, отличается от звуковогодавления Р монополя наличием мноиителя соооЕ-.Й ),что свидетельствует о невозможности моделированияполя акустического монополя в элект"рической ванне известным устройством.35В предлагаемом устройстве потенциал Ч электрического ноля точечного.источника преобразуется блоком 7 в обратную величину - . Генератору8 развертки по оси времени осуществляет равномерное во времени изменениеего выходного напряжения,...

Номер патента: 1117663

Опубликовано: 07.10.1984

Авторы: Игнатьев, Кузнецов

МПК: G06G 7/52

Метки: значения, сигнала, среднеквадратического

...масштабирования, входы которых объединеныи являются входом устройства, выход каждого блока масштабированияподключен к входу соответствующегоусилителя, выход первого усилителя 35соединен с первыми входами сумматораи первого блока вычитания, вторыевходы которых соединены и подключенык выходу второго усилителя, введенывторой блок вычитания, Фильтр, ре 40гистратор и два квадратичных детектора, причем выход сумматора черезпервый квадратичный детектор соеди-нен с первым входом второго блокавычитания,. выход первого блока вычи 45тания через второй квадратичный детЕктор подключен к второму входу второго блока вычитания, выход которогочерез Фильтр соединен с входом регистратора. 50 На чертеже показана блок-схема предлагаемого...

Номер патента: 1117664

Опубликовано: 07.10.1984

Авторы: Еременко, Карасик, Файкин

МПК: G06G 7/56

Метки: аппарате, моделирования, процесса, теплообменном, теплопередачи

...уси".лителя каждого предыдущего узла моделирования участка испарительной зоны воединен.с вторыми входами масштабного усилителя с диодом в цеци обратной связи и пятого операционного усилителя. последующего одноименного узлаг а вторые входы масштабного усилйтеля с диодом. в цепи обратнойсвязи и пятого операционного усилителя первого узла моделированияучастка испарительной зоны подключены к выходу шестого операционного усилителя последнего узла моделирования участка экономайзерной зоны, в узле моделирования участка перегревательной зоны выход первого операционного усилителя соединен с входом первого масштабного усилителяи первым полюсом Т-образного С-че- . тырехполюсника, второй выход которого соединен с первыми входами второго...

Номер патента: 1119031

Опубликовано: 15.10.1984

Авторы: Прилепский, Самаркин, Соловьев, Шевчишин

МПК: G06G 5/00

Метки: множительно-делительное, пневматическое

...управляемых пневмоконтактов и генератора импульсов.Цель изобретения - упрощение конструкции ИДУ.Поставленная -цель достигается тем, что в ПИДУ, содержащем разностный усилитель, плюсовой вход которого соединен с первым входным каналом, и по крайней мере один элемент сравнения с дроссельными делителями в прямой цепи и цепи обратной связи, причем выход элемента сравнения связан сминусовым входом разностного усилителя, переменные дроссели дроссельнымделителей выполнены в виде индикаторов перемещения "сопло-заслонка", встречно установленных в проточных камерах разностного усилителя, соединенных с источником опорного давления,В предлагаемом ИДУ отсутствуют переменные дроссели, проводимость которых определяется величиной управлявщего...

Номер патента: 1119032

Опубликовано: 15.10.1984

Авторы: Мироновский, Финоженок

МПК: G06G 7/02

Метки: звеньев, инерционных

...беэ. указания, в каком иэ ряда контролируемьгх звеньев оно произошло.Цель изобретения - расширение функциональных возможностей устройства путем обнаружения номера неисправного звена.Поставленная цель достигается тем, что в устройство для контроля инерционных звеньев, содержащее эталонное инерционное звено, подключенное выходом к входу инвертора, выход которого подключен к первому входу первого сумматора, вторыми входами подключенного к выходам ь контролируемых инерционных звеньев, и блок индикациивведены генератор тестовых сигналов, две группы вторых сумматоров, и+1 пороговый элемент и дешифратор, выход которого связан с выходом блока индикации, управляющий вход дешифратора через первый пороговый элемент подключен к выходу первого...

Номер патента: 1119033

Опубликовано: 15.10.1984

Авторы: Дубровский, Кириллова, Цытович

МПК: G06G 7/12

Метки: операционный, развертывающий, усилитель

...питания через 33 3 второй ключ подключен к третьему входу второго сумматора, выход первого одновибратора соединен с первым входом третьего сумматора и с управляющии входом второго ключа, выход второго одновибратора подключен к второму входу третьего сумматора и к уп-равляющему входу первого ключа, выход третьего сумматора соединен свходои сброса интегратора, выход релейного элемента Мвляется выходом развертывающего операционного усилителя.На фиг. 1 изображена функциональнаясхема развертывающего операционного усилителя, на фиг.2 - временные диаграммы сигналов. Усилитель содержит первый сумматор 1, интегратор 2, релейный элемент3, первый и второй одновибраторы 4 и5, второй сумматор .6, первый и.второйключи 7 и 8, источник 9 питания,...

Номер патента: 1119034

Опубликовано: 15.10.1984

Авторы: Агеев, Смаль

МПК: G06G 7/12

Метки: масштабного, непрерывных, преобразования, сигналов

...данного устройства являются низкая точность и невозможность использования его, например,для сопряжения узлов Й - и ЯС -сеток в специализированных аналоговых вы 2Цель изобретения - повышение точности работы устройства.Поставленная цель достигается тем, что устройство для масштабного преобразования непрерывных сигналов, содержащее первый и второй операционные усилители, первый, второй и третий резисторы обратной связи, первый и второй масштабные резисторы, первый и второй резисторы обратной связи включены соответственно между выходами и инвертирующими входами первого и второго операционных усилителей, первый масштабный резистор включен между выходом первого и инвертнрующим входом второго операционных усилителей, первый вывод второго...

Номер патента: 1119035

Опубликовано: 15.10.1984

Авторы: Головань, Кожемяко, Мартынюк, Тимченко, Фурдияк

МПК: G06G 7/14

Метки: временных, группы, длительностей, интервалов, параллельного, сложения

...ивтервал наименьшей длины. Этунаименьшую. длительность преобразуютв кратную ей длительность путем уможения полученной наименьшей длительности на количество временныхинтервалов в исходной группе, а такжформируют новую (вторую) группувременных интервалов путем вычитанияполученной наименьшей длительности издлительности каждого временного интервала предыдущей группы,Для второй группы временных интервалов указанные действия повторяют,а именно сравнивают между собой длительности интервалов второй группыи выделяют новый .временной интервалнаименьшей длины. Затем формируютдлительность, кратную новой наименьшей длительности путем умноженийэтой наименьшей длительности на количество временных интервалов во второй группе,а также формируют...

Номер патента: 1119036

Опубликовано: 15.10.1984

Авторы: Александров, Андреева, Гуткин, Кибальченко, Оганджанянц

МПК: G06G 7/16

Метки: биполярных, непрерывных, формирования, функций

...элемента,выполненных на полевых транзисторах,истоки которых соединены и через балансный резистор подключены к шиненулевого потенциала, а затворы полевых транзисторов подключены к соответствующим информационным входамфункционального узла, первый и вто 2рой выходы которого через первый и второй нагрузочные резисторы подключены к стокам соответствующих полевых транзисторов, подключенных через первый и второй токозадающие резисторы к управляющему входу функционального узла, а каждый из и развертывающих узлов содержит коммутирующий элемент, выполненный на полевомтранзисторе, затвор которого черезограничительный резистор подключен к первому входу развертывающего узла,к выходу которого подключен исток полевого транзистора, затвор которого...

Номер патента: 1119037

Опубликовано: 15.10.1984

Авторы: Алексеев, Дартау

МПК: G06G 7/16

Метки: множительное

...устройство, содержащее первый операционный усилитель, инвертирующий вход которогосоединен с первым выводом первогомасштабного резистора, второй вывод20которого является первым входом устройства, между инвертирующим входоми выходом первого операционного усилителя включен второй масштабный резистор, неинвертирующий вход первогооперационного усилителя через третиймасштабный резистор соединен с шинойнулевого потенциала, выход первогооперационного усилителя подключен кпервому выводу четвертого масштабного резистора, второй вывод которого30соединен с первым выводом пятого масштабного резистора, второй вывод которого подключен к неинвертирующемувходу первого операционного усилителя, первый и второй усилительные транзисторы, змиттеры...

Номер патента: 1119038

Опубликовано: 15.10.1984

Авторы: Анисимов, Лосев

МПК: G06G 7/25

Метки: воспроизведения, зоны, нечувствительности

...изобретения - расширение области применения за счет формирования регулируемой зоны нечувствительности.Поставленная цель достигается тем, что в устройство для воспроизведения зоны нечувствительности, содержащее операционный усилитель, первый выпрямительный диодный мост, два балансных резистора и,два масштабных резистора, причем вход операционного усилителя через первый и второй масштабные резисторы соединен соответственно с входом устройства и с выходом операционного усилителя, являющимся выходом устройства, между входом и выходом операционного усилителя включена непроводящая диагональ первого выпрямительного диодного моста, вершины однонаправленной диагона" пи которого через первый и второй балансные резисторы подключены к...
