G06G — Аналоговые вычислительные машины

Номер патента: 834713

Опубликовано: 30.05.1981

Автор: Пластун

МПК: G06G 7/18

Метки: знакапервой, производной

...формирует короткий импульс по переднему фронту входного широтно-модулированного сигнала, На втором выходе формируется такжекороткий импульс по заднему фронту, С поступлением широтно-модулированного импульса на вход формирователя 1 открывается ключ 3. На счетчик 4 начинают поступатьимпульсы с генератора 2. Импульсом, сформированным на выходе формирователя,КЗтриггер 7 устанавливается в исходное состояние. По окончании широтно-модулированного импульса сформированный на второмвыходе формирователя импульс переписывает код со счетчика 4 в регистр 6 памятии сбрасывает на нуль счетчик. С приходомвторого широтно-модулированного импульса процесс заполнения счетчика повторяет 25ся,но теперь текущий код со счетчика 4сравнивается на блоке 5 с кодом,...

Номер патента: 834714

Опубликовано: 30.05.1981

Автор: Морозов

МПК: G06G 7/186

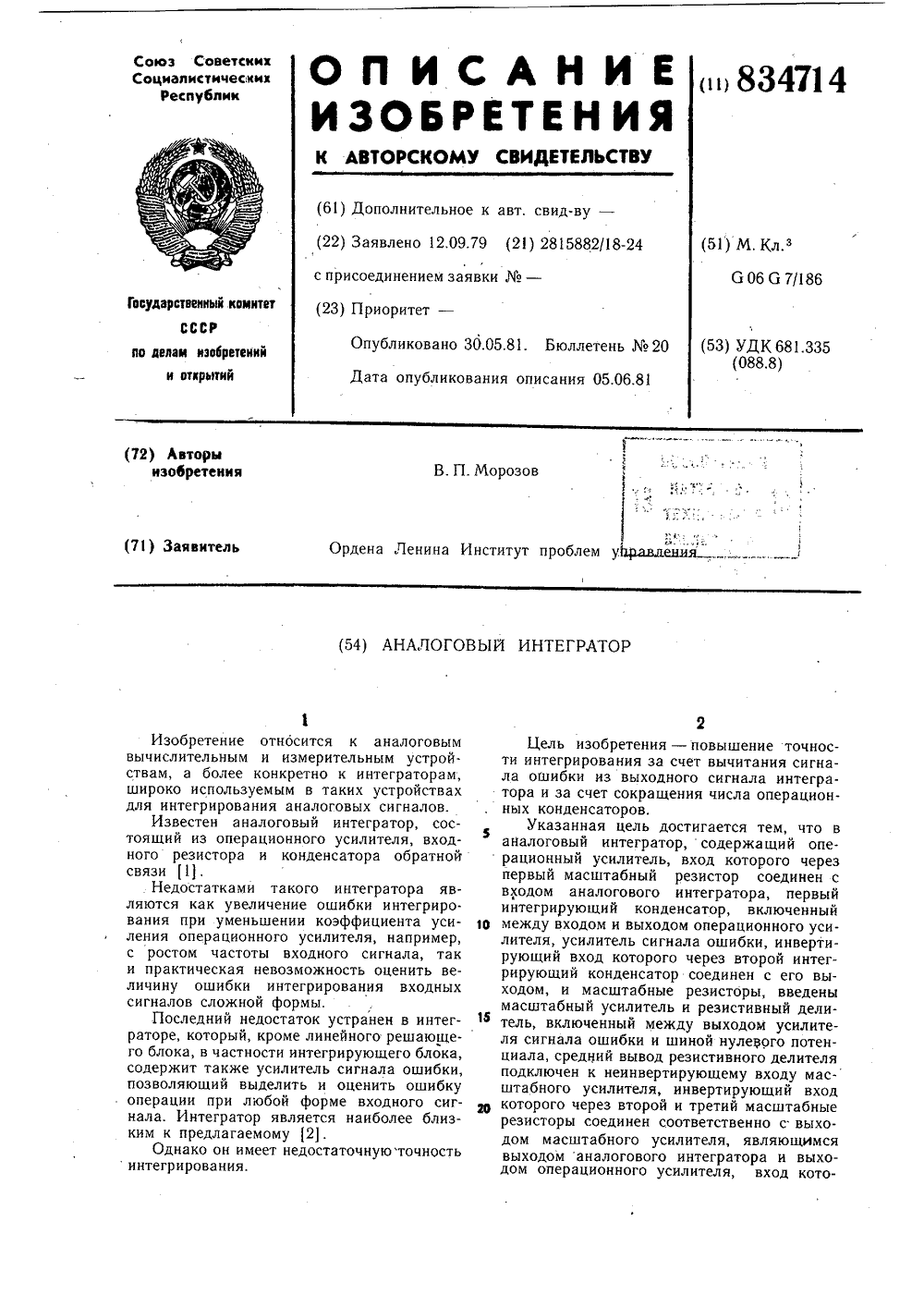

Метки: аналоговый, интегратор

...усилителя 2 через масштабный резистор 8 и с выходом устройства через масштабный резистор 9 обратной связи, Неинвертирующий вход масштабного усилителя присоединен к средней точке резистивного делителя из резисторов 1 О и 11, включенного между выходом усилителя сигнала ошибки и шиной нулевого потенциала.Предлагаемый интегратор работает следующим образом.На выходе операционного усилителя 2 в процессе работы имеется сигнал, равный сумме точного значения интеграла от входного сигнала и сигнала ошибки, т,е. Ь + + 6 Б. Указанная сумма, поступая на выход интегратора через масштабный резистор 8 и масштабный усилитель 7 с резистором 9 обратной связи, дает сигнал -МЬ -Ма Ь, где М - коэффициент передачи масштабного усилителя,Сигнал ошибки в...

Номер патента: 834715

Опубликовано: 30.05.1981

Автор: Федотов

МПК: G06G 7/186

Метки: интегратор

...5 одним выводом подключен к неинвертирующему входу дифференциального операционного усилителя 3, другим - к шине нулевого потенциала. Выход дифференциального операционного усилителя 3 подсоединен к управляющему потенциальному входу токового повторителя 6, Токовый вход повторителя 6 подключен к интегрирующему конденсатору 2 и ключу , другой вывод которого соединен с шиной нулевого потенциала. Два токовых выхода повторителя 6 соединены со входами усилителя тока 4.Интегратор работает следующим образом.В исходном состоянии электронный ключ 7 открыт. Токовый вход повторителя 6 закорочен на шину нулевого потенциала. В таком режиме токовый повторитель 6 работает как усилитель напряжения с большим коэффициентом усиления. Схема интегратора в...

Номер патента: 834716

Опубликовано: 30.05.1981

Авторы: Голиков, Довбня

МПК: G06G 7/19

Метки: коррелометр

...текушего значения коэффициентов а на входы блока 7памяти в течение времени (О-Т,) не приводит к изменению его содержимого, так какна его управляющий вход сигналы с выхода переполнения счетчика 10 в это время непоступают, Блок 3 умножения, умножаянулевые значения коэффициентов сами насебя, т.е. возводя в квадрат значение а == О, формирует на своих выходах такженулевые значения, поэтому и результатперемножения их с функциями Уолша в блоке 2 умножения является также нулевыми сумматор 8 продолжает находиться в исходном состоянии. Сигнал на выходе устройстваотсутствует.Момент окончания интервала ортогональности определяется моментом появления импульса на выходе переполнения счетчика 10, что происходит по истечении времени Т = ИЫ 1 с момента...

Номер патента: 834717

Опубликовано: 30.05.1981

Авторы: Кот, Шистко

МПК: G06G 7/22

Метки: bektopa, аргумен-ta

...являются дополнительными выходами устройства.На чертеже представлена блок-схема устройства.Устройство содержит счетчики 1 и 2, регистры 3 и 41 цифроаналоговые преобразователи 5 и 6, элемент 7 сравнения, дополнительные цифроаналоговые преобразователи 8 и 9. Позициями 10 и 11 обозначены информационные входы устройства, 12 и 13- знаковые входы устройстВа.Устройство работает следующим образом.На входы 10 и 11 поступают последовательности импульсов, частота следования которых пропорциональна прямоугольным координатам Х, У вектора, Таким образом может быть задана, в частности,эквидистанта обрабатываемого на станке контура.Напряжения на выходах преобразователей 5 и 6 имеют видБь = Кагссоз1.) к = Кагсяп - М-Мгде ММ - содержимое счетчиков 1 и...

Номер патента: 834719

Опубликовано: 30.05.1981

Авторы: Белкин, Геллер, Климакин, Кусовский, Мельниченко, Рыбашов, Середенко, Чинакал

МПК: G06G 7/34

Метки: аналоговое, вычислительноеустройство

...на соответствуюшие весовые коэффициенты, суммирую"ся в блоке 4 сумматоров и образуют на выходах блока 4 величины,. пропорциональные качественным показателям смеси или сумме долей компонентов. В зависимо тч от уровня ограничений,поступающих и блока 7 задания эталонного сигнала, на выходе блока 6 вычитанияобразуются сигналы ошибок, поступающиев блок 1 компенсации ошибок. В блоке 11сигналы ошибок после масштабирования спомощью регулируемого делителя 12 напряжения поступают на первый вход интегратора 14. Сигналы интегрируются в диапазоне, допускаемом управляемым ограничителем 16, подключенным к выходу и второмувходу интегратора 14 и управляемым одновременно с ограничителем 17 по второй входной шине 18. Сигналы с выхода управляемого...

Номер патента: 834720

Опубликовано: 30.05.1981

Автор: Алтын

МПК: G06G 7/48

Метки: моделирования, мощности, системрегулирования, энергоблоков

...масштабами расхода пара и давления устанавливают уровни сигналов на выходе блока извлечения корня 9 и на выходе блока деления 1 О задатчиком тепловой нагрузки 3 и величиной сигнала по положению клапанов турбины, подаваемого на вход Ь: После этого подбирают величины коэффициентов загрубления на входах сумматоров 6 и 7 и. время интегрирования интегратора 5 по сходи- мости кривых разгона модели и объекта по давлению Р при возмущениях. При этом коэффициенты загрубления всех видов сумматоров 6 и 7 должны быть одинаковы,Затем устанавливают новый уровень нагрузки задатчиком 3 тепловой нагрузки и величиной сигнала на входе 11. На новом уровне нагрузки добиваются сходимости кривых разгона модели и объекта по выходу Р при возмущениях на входе...

Номер патента: 834721

Опубликовано: 30.05.1981

Авторы: Сапронов, Фукалов

МПК: G06G 7/52

Метки: амплитуд, импульсов, среднегозначения

...и меняется при изменении вида закона распределения анализируемого процесса и равен Кр, Коэффициент усиления усилителя 4 устанавливается перед началом измерения с помощью источника опорных напряжений по априорным сведениям о виде закона распределения анализируемого процесса таким образом, чтобы обеспечивалась погрешность измерений не выше допустимой, Расчет коэффициентов усиления К, для каждого закона распределения может быть произведен заранее.Усиленное напряжение О =Ь КР, поступает на вход усилителя 7 с переменным коэффициентом усиления, коэффициент усиления которого равенКзс (")=КЗс (1+ ПЗПр("где Оздр- управляющее напряжениена первом входе.Напряжение с выхода усилителя 7 поступает на вход интегратора 8, где усредняется, а с...

Номер патента: 834722

Опубликовано: 30.05.1981

Авторы: Кузнецов, Москвин

МПК: G06G 7/52

Метки: процессов, распознаванияслучайных

...тов, если на его втором входе нетзапрещающего сигнала.С выхода блока 1 текущее значениепервого начального момента в (с)огибающей входного процесса подается на квадратор 3, где возводитсяв квадрат и поступает на первый)ч(с) -ч(с-ась 100 (1) вход блока деления 4 на второйч(с-Ьс) вход которого подается текущее знане будет равна заданной декад , т.е. чение второго начального статисти- Ф(с) сРД. (2) ческого момента в (с) огибающейВ этом случае устройство прекра входного процесса. щает вычисление статистических ха- Первый делитель 4 вычисляет терактеристик и по значению ч(с),удов- Кущее значение отношения ч(с)ии )"ф, летворяющему условию (2), определяет которое запоминается в блоке 5 памявид закона распределения исследуемо" ти, а также...

Номер патента: 834723

Опубликовано: 30.05.1981

Авторы: Березенцева, Валитов, Волков, Зельцер, Копытов, Оленин, Пестрякова

МПК: G06G 7/62

Метки: моделирования, полу-проводникового, элемента

...дели- ,20тель напряжения и транзистор 21.Данное устройство позволяет моделировать изменение коэффициента нередачи тока транзистора без изменениявходных и выходных характеристик, что 2обеспечивает высокую точность соответствия модели поведению транзистора.Недостаток устройства заключается втом, что точность моделирования оцределяется точностью совпадения харак- ЗОтеля, выход которого подключен ко входу усилителя мощности.На чертеже представлена схема устройства.Устройство для моделирования полупроводникового элемента состоит из операционного усилителя 1, в цепь обратной связи которого включен резистор 2. Операционный усилитель 1соединен с усилителем мощности 3, выход которого связан с базовой цепью транзистора 4 через делитель 5 ф...

Номер патента: 836637

Опубликовано: 07.06.1981

Авторы: Кузовкин, Пац

МПК: G06G 7/24

Метки: аналого-цифровойпреобразователь, логарифмический

...конденсаторе 6 (соответственно, на выходе усилителя 7) превысит величину потенциала источника опорного напряжения 18, компаратор 11 своим выходным сигналом одновременно замкнет разрядный ключевой элемент 9, разрешит прохождение сигнала от генератора 13 через модулятор О и установит одновибратор 14 в состояние начала преобразования.Поскольку разрядный ключевой элемент 9 замкнут, то на выходе усилителя 7 формируется убывающее напряжение экспоненциальной формы, определяемое временем разрядка конденсато" ра 6 через резистор 5 и ключевой элемент 9.В момент когда убывающее напряжение на выходе усилителя 7 будет равно или меньше величины потенциала источника опорного напряжения 18, компаратор 11 своим выходным сигналом одновременно разомкнет...

Номер патента: 836638

Опубликовано: 07.06.1981

Авторы: Сахаров, Чебатко

МПК: G06G 7/26

Метки: воспроизведения, переменных, функцийдвух

...под ключен ко входу сумматора 1 1. Один из входов сумматора 11 подключен к шине эталонного напряжения 12, вторые вхоцы 6638 фблоков вычитания 7 и 9 соединены соответственно с шинами эталонного напряжения 13 и 14, а первые вхоцы - с первымвхоцом устройства 15. Вхоцы преобразователей 1,2,3 соединены со вторым вхоцомустройства 16,Устройство для воспроизвецения функций цвух переменных работает следующимобразом.10 Предварительно произвоцнтся кусочнолинейная аппроксимация кривой 1 Х,Д,О)ограничивающей область зацания функции(Х,Ч) (фиг, 2) и имеющей наибольшуюкрутизну по переменной х,15 Для остальных кривых семейства принимают тот же закон разбиения, так каккрутизна участка всех кривых не превышает крутизну соответствующего участкакривой...

Номер патента: 838702

Опубликовано: 15.06.1981

Авторы: Гришко, Шейко

МПК: G06G 7/12

Метки: экстремумов

...вольтметр 18. Линии 13 и 4 задержки содержат диоды 19, 20 конденсаторы 21 - 22, элементы И-НЕ 23 - 24.Устройство работает по принципу фиксации изменения знака разности между стробируемым текущим и зафиксированным предыдущим значениям сигнала. В первом такте через ключ 3 заряжается запоминающий конденсатор 4. Во втором такте производится сравнение компаратором 7 текущего значения входного напряжения Ь 1 ) и напряжения, поступающего с выхода элемента 5 через ключ 6.Временный интервал стробируюшего импульса вырабатывается с учетом исключениякоммутационных помех, Р-триггер 10 приналичии стробируюгцего импульса, поступающего с выхода формирователя 8, срабатывает в том случае, если при этом состояние компаратора 7 изменяется с О иа 1...

Номер патента: 840923

Опубликовано: 23.06.1981

Авторы: Гурьев, Тимошенков

МПК: G06F 17/15, G06G 7/19

Метки: xapak-теристик, автокор-реляционных, акустическихповерхностных, волнах, переходных, фильтров, функций

...объединен со входом сбросаинтегратора и подключен к выходублока индикации, выход сч тчика подключен к первому входу измерителявременных интервалов, к управляющим 15входам генератора прямоугольных импульсов, блока индикации и ключа, информационный вход которого соединен с выходом детектора, а выход подключен ковходу интегратора, второй вход измери теля временных интервалов подключенк выходу генератора прямоугольных импульсов,Предлагаемое устройство представлено на чертеже.25Устройство состоит иэ генератора 1прямоугольных импульсов с изменяемойдлительностью, выход которого выведенна фильтр АПВ 2, на выход измерителявременных интервалов 3 и на первыйвход счетчика 4.Исследуемый фильтр АПВ 2 соединенчерез усилитель 5 с детектором б,...

Номер патента: 840929

Опубликовано: 23.06.1981

Автор: Кушнарев

МПК: G06G 1/00

Метки: геологи-ческих, залегания, истин-ных, расчетов, тел, элементов

...общий вид, и показано какпроизводить расчеты,Началом отсчетов и центром вращения линейки является изогоризонтальдля угла 90 о, т.е, точка, служащаяконечной ча,стью пунктирно-дырочкойпрорези. По обе стороны прорези вразных масштабах изображены изогоризонтали в виде шкал: 1-я, левая,о,для диапазона углов падений 90-252-я, правая, для углов 90-3 о, 3-яотдельная шкала, изображенная по правому краю линейки, со своим центромвращения и началом отсчета 1 такжена изогоризонтали для угла 90 О 1 дляуглов падения 90-05 О. Первая шкаладает высокую точность для расчетовэлементов залегания при крутых и средних углах падения плоскостей контактов геологических тел, вторая - дляпологих углов от 25-3 и третья используется, в основном, для...

Номер патента: 840930

Опубликовано: 23.06.1981

Автор: Юматов

МПК: G06G 3/02

Метки: механизм, суммирующий

...устройстве, содержащем пару винт-гайка, каждый элемент которой выполнен поворотным относительно основания и друг друга, установлен фиксатор от осевого смещения гайки относительно основания.840930 Формула изобретения Составитель О. Гудковаккор В. Лазаренко Техред Н.Ковалева ктор Г. Решетник Подписи 745омитетаоткрытиушская на,д.4 лиал ППП Патент, г. Ужгород, ул. Проектная, 4 3На чертеже изображено предпагаемое устройство.Устройство содержит основание 1,два концентрически расположенныхвращающихся входных элемента 2 и 3с винтовой нарезкой 4, фиксатор 5от осевого смещения (подшипник),указатель 6 суммарного перемещения,ф,1 д - углы поворота, Х - суммарное смещение. 10Работает устройство следующимобразом.В исходном положении входной элемент...

Номер патента: 840931

Опубликовано: 23.06.1981

Авторы: Гольдштадт, Черноглазов, Шорников

МПК: G06G 3/10

Метки: kpaha, моделирования, работыгрузоподемного

...корпуса и на которомподвижно установлен макет стрелыгрузоподъемного крана, макеты груза и цеха, о т л и ч а ю щ е е с ятем, что, с целью повышения быстродеиствия устройства при выборе оптимального варианта грузоподъемногокрана, в него введены прозрачнаяпластина и второй направляющий элемент, который прикреплен к поверхнос.ти корпуса, расположен параллельнопервому направляющему элементу ина котором подвижно установлен макетгруза, выполненный в виде ползунов,расположенных на прозрачной пластинеи соединенных между собой упругимэлементом, макет цеха выполнен в виде ряда планок, подвижно расположенных под гибкой лентой, которая размещена под прозрачной пластиной, которая прикреплена к корпусу и на поверхности которой нанесена...

Номер патента: 840932

Опубликовано: 23.06.1981

Автор: Нейдорф

МПК: G06G 5/00

Метки: вычислительноеустройство, пневматическое

...камере элемента сравнения и выходу усилителя.840 10 формула изобретения 35 ВНИИПИ аказ 4769/74 ираж 7 дписное лиал ППП "Патент",Проектная,жгород,3На чертеже изображена принципиальная схема вычислительного устройства.К глухим камерам мембранного элемента сравнения подключены входные и выходные каналы. К соплу элемента 1 подключен дроссель 2, другим входом5 сообщающийся с атмосферой, и один из входов усилителя 3 давления, вход которого подключен к выходу делителя 4, а выход усилителя 3 подключен к выходной линии, ко входу делителя 4 давления и проточной камере элемента .Действие схемы протекает следующим образом,Входные давления Рх, преобразуемые в усилие мембраны блоком элемента 1, перемещает последний, прикрывая сопло. Это вызывает...

Номер патента: 840933

Опубликовано: 23.06.1981

Автор: Глазков

МПК: G06G 5/00

Метки: измерительноеустройство, пневматическое

...сопротивлениями в смежных плечах, нолЬ-индикатор, подключенный к одной издиагоналей пневматического компенса"ционного моста, и источник давления,подключенный к другой диагонали пневматического компенсационного моста.Цель настоящего изобретения - повышение точности пневматиче кого измерительного устройства путем компенсации пневматической помехи.Поставленная цель достигается эасчет того, что параллельно ламинарному сопротивлению одного из плеч5 840933 6 компенсируется пневматическая помеха.ФКогда температура ламинарногосопротивления 3 отличается от температуры ламинарного сопротивления4, параллельно ламинарному сопротивлению сравнения пневматическогокомпенсационного моста подключеныкомпенсационные цепи. Для стабилизации компенсационных...

Номер патента: 840934

Опубликовано: 23.06.1981

Авторы: Бирман, Зальцберг, Ландшафт

МПК: G06G 5/00

Метки: нелинейный, пневматический

...преобра 10 зователи, содержащие инвертирующий сумматор и клапаны 1.11.Однако преобразователи обладают низкой точностью.Наиболее близким. техническим реше 15 нием к предлагаемому является нелинейный преобразователь, содержащий первый и второй сумматоры, одноименные входы которых соединены с кана 20 лом давления условного нуля, а разно.именные - с входными каналами 121.Однако известные преобразователи обладают сложной конструкцией. Цель изобретения - упрощение конструкции,Поставленная цель достигается тем,что в преобразователе установлен переключатель, коммутируемые входы которого связаны с каналом питания, выходом первого сумматора и атмосферой,а выходы - с каналами питания и сброса второго сумматора, своим выходомподключенного...

Номер патента: 840935

Опубликовано: 23.06.1981

Авторы: Бирман, Зальцберг, Ландшафт

МПК: G06G 5/00

Метки: пневматический, повторитель, сосдвигом

...чертеже приведена принципи 5 ная схема устройства.Повторитель содержит одномембранный элемент 1 с пружиной, расположенной в глухой камере, и дроссель 2,Глухая камера одномембранного элемента соединена с его соплом и входным каналом Р 911. Проточная камераодномембранного элемента соединенанепосредственно с выходным каналом 5Р и через дроссель 2 - с каналомпитания.Повторитель работает следобразом.Мембрана одиомембранного элемента,перемещаясь относительно сопла, такуправляет сбросом воздуха, что всегда устанавливается равновесие усилий,действующих иа мембрану, и выходнойФормула изобретения Составитель Б. ШевченкКугрышева Техреду Т.Маточка Ко ектор Г. Решетник едакт 45омн одписное тета СССРткрытийая наб д. 4/ филиал ППП Патент , г....

Номер патента: 840936

Опубликовано: 23.06.1981

Авторы: Бирман, Зальцберг, Ландшафт

МПК: G06G 5/00

Метки: инвертор, пневматический

...содержит элемент 1 сравнения, первый, второй и третий дроссель 2,3 и 4 и одномембранный элемент 5 со сдвигом.84 15 Формула изобретения 20 25 30 35 40 ВНИИПИ Заказ 4769/ Тираж 745 Подписное Входы первого и второго дросселей 2 и 3 соединены соответственно с входным каналом РВи выходом элемента сравнения, подключенного к выходному каналу инвертора Р,х. Выходы дросселей 2 и 3 связаны с минусовой камерой элемента 1 сравнения и с глухой камерой одномембранного элемента 5 с отрицательным сдвигом и через третий дросссль 4 с его проточной камерой. Плюсовой вход элемента сравнения оед 1 иен с каналом давления смешения Ро, причем в случае применения одномембранвого элемента сравнения смещение задается с помощью пружины.Инвертор рабо...

Номер патента: 840937

Опубликовано: 23.06.1981

Автор: Корбашов

МПК: G06G 7/12

Метки: вычислительное

...дифференциальный усилитель, выход которого является выходом устройства, источник питающего напряжения, последовательно соединенныепервый и второй переменные резисторы,свободные выводы которых подключенык положительному и отрицательномузажимам источника питающего напряжения, третий и четвертый переменные резисторы, первые выводы которыхсоединены соответственно с положительным и отрицательным зажимами источника питающего напряжения, свободные выводы третьего и четвертогопеременных резисторов объединены,первый и второй входы дифференциального усилителя подключены соответственно к общему выводу первого и второго переменных резисторов и к обще 10му выводу третьего и четвертого переменных резисторов 12 ,Недостатком этого устройства...

Номер патента: 840938

Опубликовано: 23.06.1981

Авторы: Васильев, Годлевский, Рачитский, Рысин, Ткаченко, Филь

МПК: G06G 7/12

Метки: коэффициентаослабления, сигналаоперационного, синфазного, усилителя

...предлагаемого устройства для измерения коэффициента ослабления синфазного сигнала операционного усилителя.Устройство содержит усилитель 1 15 автобалансировки, ключевой элемент 2 первый, второй, третий и четвертый масштабные резисторы 3-6, измерительный элемент 7, источник 8 синфазного сигнала, масштабный блок 9, операционный усилитель 10.Устройство для измерения коэффициента ослабления синфазного сигнала операционного усилителя работает следующим образом. 25 При замкнутом ключевом элементе 2измеряют выходное напряжение усилителя1 автобалансировки, величина которогозависит от соотношения величин сопротивления первого, второго, третьегои четвертого масштабных резисторов3-6, от величины приведенного ко входу операционного усилителя 10...

Номер патента: 840939

Опубликовано: 23.06.1981

Авторы: Осипов, Суворов, Цытович

МПК: G06G 7/12

Метки: гальваническогоразделения, постоянного, цепей

...2 осуществляют дифференцирование напряжения на разрядном резисторе 17 в мо-. мент насыщения разделительного трансформатора 1,После изменения знака выходного сигнала операционного усилителя 14 начинается перемагничивание разделительного трансформатора 1, которое длится до тех пор, пока вновь не произойдет переключение операционного усилителя 14.При отсутствии входного сигнала в первичной обмотке разделительного трансформатора 1 скважность импульсов на выходе операционного усилитея 14 равна 0,5, что соответствует нулевому уровню среднего значения.При наличии входного управляющего сигнала длительность перемагничивания разделительного трансформатора 1 в один из периодов автоколебаний определяется суммой токов в первичной и вторичной...

Номер патента: 840940

Опубликовано: 23.06.1981

Автор: Майсюков

МПК: G06G 7/12

Метки: аналого-импульсноевычислительное, многоканальное

...сумматор 4 иформирователь 5 показателя степенип 1, а также включает в себя многовходовый алгебраический сумматор б,антилогарифмируюший блок 7, генератор 8 опорного тока, выходной формирователь 9и генератор 10 тока пьедестала. Выход порогового усилителя 1 соединенс одним входом логарифмирующего блока 2, к другому входу которого подключен генератор 3 опорного тока,и синвертирующим входом алгебраическогосумматора 4,неинвертирующий вход которого подключен к выходу логарифмирующего блока 2, а выход алгебраического сум -матора 4 соединен со входом формирователя 5 показателя степени, выходкоторого является выходом данноговходного канала. Выходы всех входных каналов подключены к многовходовому алгебраическому сумматору 6, выход которого в свою...

Номер патента: 840941

Опубликовано: 23.06.1981

Авторы: Крылова, Платонова, Чеблоков

МПК: G06G 7/12

Метки: масштабный

...сигнал и синфазный сигнал поступают на высокопотенциальный вход 7 и низкопотенциальный вход8 масштабного преобразователя.Под действием входного сигналана выходном операционном резисторе 5,выделяется напряжение, величина которого определяется коэффициентом усиления операционного усилителя 1 и величинами сопротивлений масштабных резисторов 2-12 и обратной связи.Синфазный,сигнал, приложенный между входами 7. и 8, защитным экраном10,. и общей шиной 11, через ключевыеэлементы 3-13-и и масштабные резисторы 2-12-и обратной связи поступает на общую шину операционногоусилителя 1 и выход дополнительногооперационного усилителя 6,4Дополнительный операционный усипитель 6 удерживает потенциал своей общей шины на уровне близком к потенциалу общей...

Номер патента: 840942

Опубликовано: 23.06.1981

Авторы: Барков, Бачерова, Ломакин, Нечаев, Проценко

МПК: G06G 7/16

Метки: множительно-делительное

...В первом случае, когда О,1Ов , напряжение, подключаемое через ключ 2 к усилителю 3, равно напряжению на второй входной клемме (О). С выхода цифроаналогового преобразователя 7 получаем результат 01 Ъ)ре 11 цй 1 ОК 2,1 О 2 Множительно-делительное устройство во втором случае, когда О ) О, работает следующим образом.При поступлении первого синхроимпульса с генератора 11, блок 9 управления подключает ключ 2 ко входу делителя устройства (О). Этот же импульс записывает в первый разряд сдвигового регистра 4 сигнал логической "1", которая устанавливает коэффициент усиления К усилителя 3 равным 1. (К=1), Поскольку О 1 ) О ком. паратор 6 дает разрешение на прохождение тактовых импульсов с генератора 10 в сдвиговый регистр 4 и не дает35...

Номер патента: 840943

Опубликовано: 23.06.1981

Автор: Попечителев

МПК: G06G 7/16

Метки: колориметрах, координатамцветности, отношениясигналов, пропорционального

...третьего счетчика, а вторые группы входов соответ ственно подключены к разрядным выходам первого и второго счетчиков, выходы первого и второго компараторов кодов соответственно подключены ко входам индикатора значения первой коор динаты цветности и индикатора значения второй координаты цветности и ко входам сброса первого и.второго счетчиков. и поэтому их можно использовать вместо г и д для характеристики и цвет- ности объекта.Таким образом, необходимо определить два отношения а и и , Пусть эти отношения определяются относительно сигнала Ч. Тогда при подаче этого сигнала переключатель 2 с помощью коммутирующих импульсов устанавливается в положение "3". Серия импульсов, соответствующая сигналу Ч , поступает на счетчик 5 через делитель 6...

Номер патента: 840944

Опубликовано: 23.06.1981

Авторы: Бондарос, Иванов, Красовский

МПК: G06G 7/18

Метки: дифференцированияогибающей
