G06G — Аналоговые вычислительные машины

Номер патента: 1718239

Опубликовано: 07.03.1992

Авторы: Килимов, Ковалев, Смирнов

МПК: G06G 7/16

Метки: аналоговое, делительное

...срабатывают первый дополнительный компаратор 9.1 и первое реле 10.1, а напряжение на выходе первого дополнительного делителя 8.1 напряжения в 2,5 раза больше сигнала-делителя, Поэтому срабатывает второй дополнительный компэратор 9,2. Напряжение на выходе второго дополнительного делителя 8,2 напряжения равно 0,25 от величины сигнал-делителя, т.е. меньше его. Поэтому третий дополнительный компаратор 9.3 не срабатывает. Первое и второе реле 10,1 и 10.2 срабатывает. В результате сигнал-делимое с входа 2 поступает на второй вход основного компаратора 5 через последовательно включенные первый 8.1 и второй 8.2 дополнительные делители напряжения, которые обеспечивают ослабление сигнала-делимого в 100 раз. При этом он с ановится меньше...

Номер патента: 1718240

Опубликовано: 07.03.1992

Автор: Гарибян

МПК: G06G 7/16

Метки: аналоговое, множительное, четырехквадрантное

...содержит оптические выходы индикации отрицательных значений входных сигналов, оптически связанные с управляющими входами первого и второго оптически 2 управляемых инверторов.В. силу конструктивных. особенностей выполнения первого и второго блоков выделения модуля, позволяющих, помимо модуля входного сигнала, формировать на его дополнительном выходе оптический сигнал о наличии входного сигнала с отрицательной полярностью, возникает возможность исключить из состава устройства цепь формирования знака произведения и сформированными знаковыми сигналами первого и второго блоков выделения модуля непос-. редственно управлять знаком произведения, Таким образом. осуществляется упрощение устройства, повышение его на дежности и точность перемещения...

Номер патента: 1718241

Опубликовано: 07.03.1992

Авторы: Новикова, Цытович, Чумаков

МПК: G06G 7/18

Метки: развертывающий, усилитель

...знаков выходных сигналов релейных блоков 2, 3 (фиг. 2 а) на выходе элемента РАВНОЗНАЧНОСТЬ 5 формируется "0" (фиг. 26), и выходной сигнал релейного блока 3 через элемент ЗАПРЕТ 6 подается на вход сумматора 7, При этом выходное напряжение элемента ЗАПРЕТ представляет собой равнополярные, чередующиеся между собой импульсы (фиг. 2 в) длительности, равной фазовомусдвигу между выходными импульсами ре- ходных импульсов путем "перемещения" лейных блоков 2, 3 (фиг. 2 а), С помощью входногосигналаполинейномуучастку "писумматора 7 производится суммирование лы", ограниченному величиной В - В 2, На выходного пилообразного напряжения ин- этом участке коэффициент передачи усилитегратора 1(фиг. 2 а) с импульсным сигналом 5 теля уменьшается по...

Номер патента: 1718242

Опубликовано: 07.03.1992

Авторы: Казаков, Нечаев

МПК: G06G 7/19

Метки: автокоррелятор, многоканальный

...система функций, об азующая базис в пространстве В 4, ), Зс, й. Тогда в качестве оценки спектра мощности центрированного стационарного 18 случайного процесса можно использовать и -Зх .(ф 1/йар (, (3)р=о 20где ар - коэффициенты разложения последовательности х(й);р - номер циклического сдвига.Используя разложение последовательности хр+ Зс) Ьч, где Ь 1 - шаг дискретизации, в ряд по базисной системе 9, Зс), получают И -Н - 1З,(-1 йр=о 1 с=о в=ох(р+Зс Ь)х(р+ е) Ьс)а,Зс) а, в), (4) Применив к выражению (4) заменув=с+и изменив порядок суммирования,имеют й - З н -ВхО)-Вх(ЗЬ 1) Х О,Зс)( ),Зс+)1=О Зс =О. В качестве произвольной дискретной системы функций используют преобразование г, которое представляет собой верхне- треугольную матрицу,...

Номер патента: 1718243

Опубликовано: 07.03.1992

Авторы: Георгица, Маслов

МПК: G06G 7/22

Метки: вычисления, полярного, угла

...к выходам пер вого алгебраического сумматора и к входузадания косинуса вычисляемого полярного угла устройства, выход третьего умножителя соединен с вторым входом четвертого умножителя.10 На чертеже представлена структурнаясхема устройства.Устройство содержит информационныйвход 1, первый 2, второй 3, третий 4 и четвертый 5 умножители, первый 6, второй 7 и 15 третий 8 алгебраические сумматоры, Выход9 третьего алгебраического сумматора 8 является выходом устройства.Устройство работает следующим образом,20 На информационный вход 1 устройстваподается на",ряжение, соответствующее .значению Х в декартовых координатах. На . выходах первого 2 и второго 3 умножителей вырабатываются сигналы Хсозсоз Ои 25 Узи О=з 1 п Осоответственно, Сигнал...

Номер патента: 1718244

Опубликовано: 07.03.1992

Авторы: Ерофеев, Поплевкин, Филиповский

МПК: G06G 7/25

Метки: воспроизведения, гистеризиса, неоднозначных, петли, типа, функций

...характеристикой зоны нечувствительности, интегратор 2, двухвходовой масштабный сумматор 3, нелинейный элемент 4 ограничения, блок 5 вычисления неоднозначности петли гистерезиса, масштабные сумматоры6-10, элементы 11-13 выделения модуля,масштабный усилитель 14. Устройство работает следующим образом.Петля гистерезиса аппроксимируется отрезками прямых (фиг. 3). Уравнение, описывающее петлю гистерезиса по участкам, следующее:(1)где Овых - выходное напряжение устройст ва;Оф- выходное напряжение интегратора 2;В - коэффициент передачи на участках 1 и 1 И, пропорциональный тд а; 15В - коэффициент передачи на участках 11, Ч 1 и Ч 11, пропорциональный тд Р;Овх- входное напряжение устройства;Од 1 - напряжение границы петли гистерезиса...

Номер патента: 1718245

Опубликовано: 07.03.1992

Авторы: Мирошник, Никифоров, Пономарев

МПК: G05B 19/413, G06G 7/30

Метки: интерполятор, линейный

...соединен с вторыми входами четвертого и шестого блоков перемножения, а второй задающий вход интерполятора соединен с вторыми входами третьего и пятого блоков перемножения.На чертеже изображен предлагаемый интерполятор,Интерполятор содержит первый, второй, ., шестой блоки перемножения (БП) 1-6, первый и второй элементы сравнения (ЭС) 7 и 8, сумматор 9, первцй и второй интеграторы 10 и 11 и инвертирующий масштабный усилитель 12.Первый задающий вход интерполятора соединен с первыми входами БП 1, 4 и 6, второй задающий вход интерполятора - с первыми входами БП 2, 3 и 6, в третий эвдв. ющий вход интерполятора - с вторыми вхо 5 10 15 20 25 дами БП 1 и 2. Выход первого БП 1 связан с суммирующим входом первого ЭС 7, инвертирующий вход...

Номер патента: 1718246

Опубликовано: 07.03.1992

Авторы: Кишенский, Кузьмин, Надобных, Христенко

МПК: G06G 7/30

Метки: видеосигнала, изображения, экстраполятор

...полусумматоров 51, остальные разряды с блока 9 соединены с входами первого слагаемого сумматора 52 через полусумматоры 51, Выходы сумматора 52 соединены с входами второго слагаемого сумматора 53, входы первого слагаемого которого заземлены. Вход 20 блока соединен с входом переноса сумматора 53, выходы которого, кроме старшего, связаны с входами второго слагаемого сумматора 55 через сумматоры 54, старший выход соединен с входом сумматора 55 непосредственно, выходы также соединены с другими входами сумматоров 54 и входом переноса сумматора 55, Входы второго слагаемого соединены, как указано выше, а первого (А) заземлены. Выходы сумматора 55 являются выходами сумматора 14,Экстраполятор работает следующим образом,Алгоритм экстраполяции...

Номер патента: 1718247

Опубликовано: 07.03.1992

Автор: Воробкевич

МПК: G06G 7/48

Метки: линейных, многополюсных, моделирования, объектов, стационарных

...масштабирующих элементов второй группы, входы которых соединены с выходами одного из25 инерционных блоков, равно 2 п-г+1) в , приг этом в каждом инерционном блоке каждый 1-й сумматор, 1=1,г, соединен своими в+1 Моделирование матрицы Но осуществляется с помощью масштабирующих элементов первой группы, каждый из которых состоит из безынерционного звена и переключателя, позволяющего в соответствии со знаком элемента матрицы Но подключить выход безынерционного звена к соответствующему входу сумматора. Моделирова н и е сл а гаем ы х й;/(р-А), соответствующих вещественным корням ионин ома Чг (р, и слагаемых Рр/(р +Ьцр+Ьо) и 0/(р +Ь 1 р+Ьо), соответствующих парам комплексных корней, выполняется с помощью а-входовых инерционных блоков и...

Номер патента: 1721614

Опубликовано: 23.03.1992

Авторы: Годлевский, Заброда, Киселев, Рысин, Ткаченко, Чичко

МПК: G06G 7/12

Метки: операционный, усилитель

...соединен с базой эмиттерного повторителя оконечного уси лительного каскада, коллектор пятого усилительного транзистора оконечного усилительного каскада подключен к базе восьмого усилительного транзистора выходного каскада, эмиттер которого являет ся выходом операционного усилителя,дополнительный корректирующий конденсатор, дополнительно содержит четвертый токоограничительный резистор, причем вторая обкладка второго корректирующего 55 конденсатора через дополнительный корректирующий конденсатор соединена. с коллектором четвертого усилительного транзистора промежуточного дифференциального каскада, коллектор шестого :силительного транзистора оконечного уси5 10 15 20 25 30 50 55 лительного каскада через четвертый токоограничительный...

Номер патента: 1721615

Опубликовано: 23.03.1992

Автор: Мелентьев

МПК: G06G 7/20

Метки: извлечения, квадратного, корня

...на управляющий вход переключателя 4, который подключает выход блока 3 памяти к входу блока 5 вычитания,Первый синхроимпульс поступает через схемы НЕ 33 и 35, схему ИЛИ 32 и выход 22 блока 8 управления на управляющий вход переключателя 14, который подключает выход преобразователя 13 код - напряжение к второму входу блока 5 вычитания.Одновременно первый синхроимпульс поступает через открытую схему И 29, схему ИЛИ 30 и выход 19 блока 8 управления на тактовый вход регистра 9 последовательного приближения, на выходе старшего разряда которого устанавливается сигнал "0", а на выходах остальных разрядов - сигналы "1". На входах первого слагаемого сумматора 11 формируется код 001111. Так как навходы второго слагаемого сумматора 11 постоянно...

Номер патента: 1725234

Опубликовано: 07.04.1992

Авторы: Божок, Понедилок

МПК: G06G 3/08

Метки: интегрирующее

...устройство.Интегрирующее устройство включает в себя корпус 1 с подпружиненным диском 2, находящимся во фрикционном зацеплении со сферическим роликом 3. Ролик 3 выполнен усеченным с двух сторон с конусообразными противоположно расположенными выемками, между которыми в центре ролика выполнено сферическое отверстие, соединяющее выемки, В конусообразные выемки устанавливается тяга 4 механизма перемещения сферического ролика, выполненная в виде двух полуосей, одна из которых имеет обойму 5 для шариков 6, которые устанавли 5 10 15 20 25 30 35 40 45 50 55 ваются в центральное сферическое отвеостие ролика 3. Шарики 6 фиксируются дугой обоймой 7, закрепленной на другой полуоси. С противоположной стороны ролика обоймы с шариками образуют...

Номер патента: 1725235

Опубликовано: 07.04.1992

Автор: Волгин

МПК: G06G 7/25

Метки: идентификатор, медианный, сигнала

...переключателя соединен с вторым входом последнего переключателя и подключен к второму информационному входу индентификатора,На фиг,1 представлена схема идентификатора при М= 2 (фиг.1 а) и схемы одноключевого (фиг.1 б) и двухключевого (фиг,1 в) аналоговых релейных элементов; на фиг.2- схема идентификатора при М= 4; на фиг,3 - схема дентификатора при К= 6,Идентификатор содержит четное количество М= и - 1 аналоговых релейныхэлементов, каждый из которых состоит из компаратора 1 и группы переключателей 2, управляющие входы которых присоединены к выходу компаратора. Если напряжение на первом (неинвертирующем) входе компаратора больше напряжения на его втором (инвертирующем) входе, то переключатели находятся в верхнем по чертежу положении,...

Номер патента: 1725236

Опубликовано: 07.04.1992

Авторы: Верлань, Максимович, Федорчук

МПК: G06G 7/38

Метки: вольтерра, интегральных, первого, решения, рода, уравнений

...Аттенюатор 2 построен на потенциометре 8 с гасящим резистором 9, последний необходимдля гашения паразитных колебаний за счет компенсации паразитной емкости потенциометра. Устройство работает следующим образом.По типу заданного ядра определяют количество блоков устройства и количество инерционных звеньев в каждом блоке и производят настройку параметров. В зависимости от положения переключателя 3 различают два режима работы устройства; "Имитация" и "Решение". На схеме переключатель 3 изображен в режиме "Решение", Устройство переводят в режим "Имитация", Настройку каждого вычислительного блока 1 производят автономно. На первом этапе на вход вычислительного блока 1 подают нулевой сигнал и устраняют дрейф нуля операционных усилителей,...

Номер патента: 1727141

Опубликовано: 15.04.1992

Авторы: Сергейчик, Эйсен

МПК: G06G 7/26

Метки: второго, кривых, моделирования, порядка, центральных

...слагаемого - с выходом фильтра нижних частот, вход которого подключен к выходу фазочувствительного выпрямителя, соединенного управляющим входом с выходом формирователя стробирующих импульсов, управляющий вход которого подключен че. рез усилитель-ограничитель к выходу генератора синусоидального напряжения, устройство также содержит инвертор и фазовращатель, соединенный выходом с сигнальным входом фазочувствительного выпрямителя, а входом - с выходом генератора синусоидального напряжения и пер вым сигнальным входом формирователя стробирующих импульсов, подключенного вторым сигнальным входом к выходу первого сумматора, а третьим сигнальным 5 . входам - к выходу инвертора, вход которого соединен с выходом первого. сумматора, при этом...

Номер патента: 1728870

Опубликовано: 23.04.1992

Авторы: Барменков, Чертков

МПК: G06G 7/18

Метки: дифференцирующее

...Ик- блока сравнения (компаратора);40 3. Ипвых 1 - первого выхода распределителя импульсов;4. И - первого элемента задержки;5. Ипвыхг - второго выхода распределителя импульсов;45 6. И; второго элемента задержки;7, Итр 1 - первого ВЯ-триггера;8. Итр 2 - второго ВЯ-триггера;9. И- блока вычитания;10. Идм - демодулятора.50 Высокий уровень положительного сигнала принимается за "Лог. 1", а низкий уровень - за "Лог, 0".Устройство работает следующим образом.55 В исходном состоянии, когда на входеустройства сигнал имеет неизменную величину, например равен нулю, напряжение навтором входе блока 2 сравнения равно нулю, а на его первый вход подается напряжение пилообразной формы с генератора 1. В10 15 20 25 30 35 40 45 50 55 момент равенства...

Номер патента: 1728871

Опубликовано: 23.04.1992

Авторы: Медников, Порынов

МПК: G06G 7/186

Метки: интегратор

...напряжений подключены соответственно к первому и второму информационным входам второго коммутатора, выход которого соединен с первым информационным входом второго переключателя, второй информационный вход которого подключен к выходу первого операционного усилителя и к информационному входу третьего ключа,10 выход которогц соединен с первым входом блока вычитания, второй вход которого подключен к выходу второго переключателя, а 15 элемент ИЛИ, первый и второй элементы И - НЕ, первый и второй элементы И, логический инвертор, одновибратор и логический коммутатор, первый и второй входы которого являются соответственно вторым и пер 25 вым входами блока управления, третий вход которого соединен с входом обнуления счетного триггера, первый...

Номер патента: 1730646

Опубликовано: 30.04.1992

Авторы: Глащенков, Грызин, Кошелев, Красногоров, Шведчиков

МПК: G06G 7/48

Метки: импульсных, моделирования, помех

...через резистор 8 и контакты 2,4 реле 1,Плюсовой вывод первой обмотки 1,1 будет подключен к положительному выводу источника 5 питания, а минусовый - к отрицательному выводу источника 5 питания через контакты 2 и 4, т. е, будет течь ток прямой полярности в обмотке 1.1, и реле 1 должно переключиться в положение, замыкающее контакт 3. Задержка на переключение обеспечивается последовательной ЯС-цепью, состоящей из резистора б и конденсатора 7, подключенной параллельно первой обмотке 1,1 реле 1. В начальный момент времени, когда конденсатор 7 полностью разряжен, ток в первой обмотке 1.1равен) =В+ЯЯ 8 ОЯ 1.1 ЯбВ 1.1 +Я 8где О - напряжение источника 5 питания;10 1 - общий ток при подключении первойобмотки 1.1;111 - ток в обмотке 1,1;Я 1.1 -...

Номер патента: 1732355

Опубликовано: 07.05.1992

Авторы: Амоль, Бугаенко, Дикарев, Тучинский, Челнаков

МПК: G06D 1/00, G06G 5/00

Метки: генератор, линейно, непрерывного, пневматический, сигнала, убывающего

...с каналом давления подпора (не показан).Второй вход ПИ-регулятора является входом задания, подключенным к выходу второго повторителя 15. Вход повторителя 15 связан с второй емкостью 16 и через первый постоянный дроссель 17 - с выходом второго клапана 18, управляющий вход которого соединен с выходом первого электропневматического дискретного преобразователя 19, Аналоговый вход клапана 18 сообщен с выходом третьего повторителя 20 и через второй постоянный дроссель 21 - с выходом второго электропневматического дискретного преобразователя 22.Управляющие входы преобразователей 19 и 22 подключены к первому 23 и второму 24 выходам блока 10 управления,Вход повторителя 20 соединен с каналом 25 задания,Блок 10 управления (фиг, 2) содержит первый...

Номер патента: 1732356

Опубликовано: 07.05.1992

Автор: Максименко

МПК: G06G 7/00

Метки: модуль, нейронов, популяции

...37, эмиттерный повторитель 38, фазозапаздывающее 15звено 39, фазоинвертируемый усилитель 40и эмиттерный повторитель 41.Второй блок 6 эфферентных нервныхволокон содержит фазоинвертируемый усилитель 42, дифференцирующую цепь 43, ограничитель 44, интегрирующую цепь 45,усилитель 46, эмиттерный повторитель 47,фазозапаздывающее звено 48, фазоинвертируемый усилитель 49 и эмиттерный повторитель 50, 25В статическом положении блоки 1 и 2афферентных нервных волокон (фиг, 1) соединены с блоками 5 и 6 эфферентных нервных волокон через пороговый элемент 3 иблок 4 моделирования синапса. Входные 30импульсы обозначены Ох.1 и Овх.г, а выходные - Овцх,1 и Овца,2 Входные импульсыОвхл и Овх,2 могут быть возбуждающими,если их амплитуда имеет...

Номер патента: 1732357

Опубликовано: 07.05.1992

Авторы: Васильев, Ковбаса

МПК: G06G 7/19

Метки: периодических, произвольной, сигналов, синтеза, формы

...которого равно числу К =-/2,х - непрерывно изменяющийся параметр, связанный с кодом параметра Х соотношениемМХ =вхРи-оо 1=1а - смещение начальной фазы сигналовУ 2 к(х-а), У 2 к 4 х-а);Ак, Вк - амплитуды синусоидальных колебаний У 2 к(х-а), У 2 к(х-а) с одним и тем жеволновым числом 1.синусоидальных сигналов У 2 к(х-а),У 2 к-(х-а), поступая на входы сумматора 3,преобразуются им в их сумму, к которойдобавляется постоянный сигнал, поступающий с выхода источника 9 напряжения надополнительный вход сум:атора 3, что позволяет на выходе 4 устройства получитьсигнал сложной формы, представляемыйрядом Фурье2 л1(х - а) = Ао + Х (Аксоз - ; - (х - а) +к=120 25 30 35 40 щим образом На информационные входы всех ре гистров 15 - 17...

Номер патента: 1732358

Опубликовано: 07.05.1992

Авторы: Мамулин, Трель

МПК: G06G 7/25, G06G 7/48

Метки: гистерезиса, моделирования, петли

...операционными блоками).Устройст о состоит из информационного входа по сигналу скорости Х(т) первого параметра, первого выхода по сигналу первого параметра Хф), второго выхода по сигналу второго параметра Х 2(1), первого 1, и второго 2 интеграторов, блока 3 умножения, первого 4 и в;орого 5 блоков возведения в третью степень, блока б выделения модуля, сумматора 7 и инвертора 8. Блок возведения в третью степень может быть выполнен на двух блоках умножения с инвертором или без него, а блок выделения модуля - на блоке идеального диода и сумматоре.Работустройства рассмотрим на примере моделирования пропеллерной петли гистерезиса риэлектрика при его переполяризации.В процессе моделирования сигнал скорости изменения первого параметра Х 1(с) =...

Номер патента: 1732359

Опубликовано: 07.05.1992

Авторы: Джишкариани, Павлов

МПК: G06G 7/26

Метки: датчиков, линеаризации, нелинейных, характеристик

...последовательныхимпульсов увеличивается нелинейно(чувствительность измерительной схемыК = - уменьшается), на выходе преобраЬРзователя 6 частоты в напряжение формируется аналоговый сигнал, линейно зависящийот выходной частоты измерительного устройства. В результате подключения выхода пре 10 образователя 7 напряжения в емкость кодному из входов сумматора 8 чувствительность - измерительного устройства увеЛЕличивается по мере увеличения емкости15 датчика 5. Преобразователь 6 частоты в напряжение и преобразователь 7 напряженияв емкость включены в положительную обратную связь.На фиг. 2 показан график, характеризу 20 ющий линеаризацию выходной характеристики. Изменению измеряемого параметраЛ С на входе измерительного устройствабез...

Номер патента: 1732360

Опубликовано: 07.05.1992

Авторы: Болилый, Мартынов, Трофименко

МПК: G06G 7/26

Метки: воспроизведения, функций

...к выходу третьего элемента 23задержки, вход которого соединен с входамизаписи первого 2 и второго 3 регистров ординат и регистра 11 длительности участка аппроксимации, с тактовым входом 10 блока 1задания параметров функций и подключен квыходу признака обнуления реверсивногосчетчика 18, информационный вход которогосоединен с входом задания числа интервалов 15аппроксимирующей функции устройства,счетный вход суммирующего счетчика 25подключен к выходу элемента ИЛИ 24, цифровой выход суммирующего счетчика 25 соединен с адресным входом блока 26 памяти, 20одноразрядный выход которого соединен свходом четвертого элемента 27 задержки,выход которого соединен с входом записирегистра 28 кодов воспроизведенных значений функции, информационный вход...

Номер патента: 1732361

Опубликовано: 07.05.1992

Авторы: Двораковский, Парамонов, Сергеев, Юссеф

МПК: G06G 7/16, G06G 7/26

Метки: вычислительное, частотно-импульсное

...счетчика 3, выход которого соединен с установочным входом регистра 4, блок 5 формирования временных интервалов, первый выход которого соединен с первым входом элемента И 1, а второй выход - с входом разрешения записи регистра 4, триггер 6, вычитающий счетчик 7 и блок 8 опорных частот, а блок 5 формирования временных интервалов выполнен в виде счетчиков 9 и 10 и триггера 11, выход которого является первым выходом блока 5 формирования временных интервалов, в котором выход счетчика 10 подключен к первому входу триггера и к входу сброса счетчика 9, выход которого соединен с втооым входом триггера, а выход счетчика 10 является вторым выходом блока 5 формирования временных интервалов, а счетные входы счетчиков 9 и 10 этого блока являются...

Номер патента: 1734107

Опубликовано: 15.05.1992

Авторы: Безверхий, Попов, Чирятьева

МПК: G06G 7/57

Метки: железнодорожного, магистрали, моделирования, наполнения, опорожнения, подвижного, процессов, состава, тормозной

...эквивалентный диаметр отверстияв воздухораспределителе, через котороеосуществляется дополнительная разрядкатормозной магистрали.Величина дополнительной разрядки намашинной модели осуществляется с помощью делителей напряжения 61 - 6 к,С учетом утечек сжатого воздуха на модели выполняется условие расхода сжатоговоздуха (аналог-напряжение);0(5) = 01(Я) + 01 (Я) + 02(5) + 02 (5) + ,+ 0 к(З)+ 0 к (З),40где 0(3) - расход, идущий на опорожнениетормозной магистрали железнодорожногоподвижного состава;01(Я)0 к(Я) - расходы, идущие на.опорожнение тормозной магистрали первого - 451-го вагонов соответственно при наличииутечек сжатого воздуха;01 (3),СЬ(Я) - расходы, идущие на дополнительную разрядку тормозной магистрали каждого вагона через...

Номер патента: 538373

Опубликовано: 15.05.1992

Авторы: Могилевский, Славный

МПК: G06G 7/18

Метки: интегратор, электронный

...контактной группой 3. Источник 4 вход ного (измеряемого) напряжения и источник 5 эталонного напряжения соединены друг с другом одним из одноименных полюсов. Между источником 4 входного напряжения и входом усили" теля 1 включены разделительный конденсатор 6 и первичная обмотка импульсного трансформа тора 7 е В тори ч ная обмотка трансформатора 7 зашунтирована резистором 8 и подключена к входу хронометра 9.При работе интегратора измеряемое напряжение от источника 4(фиг.2,а) поступает на вход усилителячерез размыкающие контакты 3 переключателя 2. В результатенапряжение на выходе усилителя 1 увеличивается (Фиг.2,б), Увеличение тока через обмотку электромагнитного реле приводит к переключению переключателя 2. В результате на вход...

Номер патента: 1735872

Опубликовано: 23.05.1992

Авторы: Козловский, Штеренберг

МПК: G06G 7/12, H03G 3/00

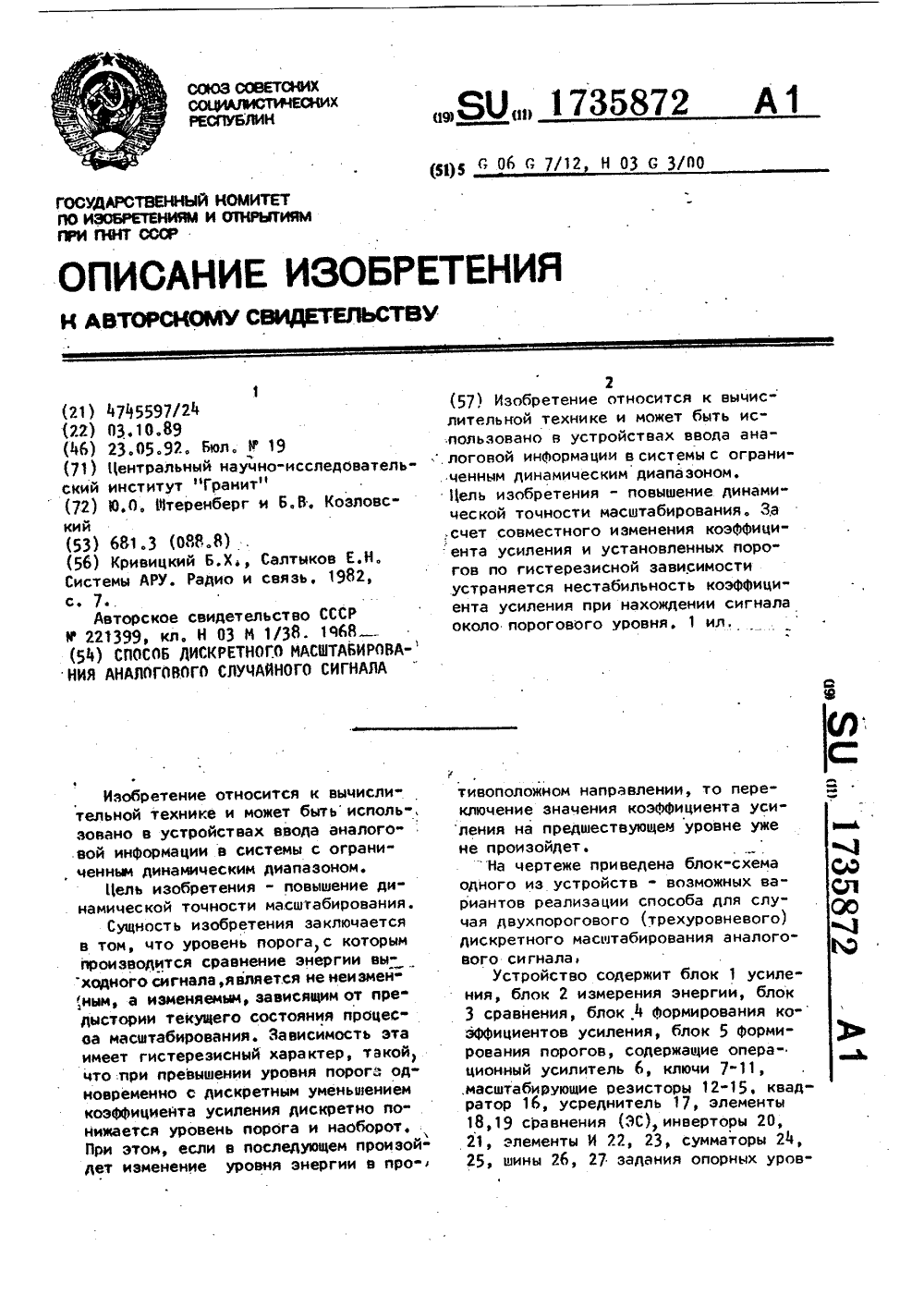

Метки: аналогового, дискретного, масштабирования, сигнала, случайного

...работает следующимобразом,Энергия масштабируемого аналогового сигнала после усиления в блоке 1 усиления поступает на первый вход блока 3сравнения (на входыэлементов 18 и 19,сравнения), В том случае, если значение Я меньше 0, на выходе ЭС 18и 19 Формируются логические нули, ана выходе инверторов 20 и .21 - логические единицы, При этом единичныйсигнал на выходе элемента И 22 откры- .вает ключ 7 и входной сигнал черезрезистор 13 усиливается операционнымусиЛителем 6 с наибольшим коэффициентом усиления Ку(ЮЗсК 14 СК 15) . Приуровне энергии сигнала Юойбапна выходе ЭС 18 Формируется логичес"кая единица, которая Формирует навыходе элемента И 23 логическую единицу, а на выходе элемента 22 нуль. В результате запирается...

Номер патента: 1735873

Опубликовано: 23.05.1992

Авторы: Батюнин, Мирзаханова, Янин

МПК: G06G 7/48

Метки: измерительных, моделирования, приборов

...8и блока 9 индикации,Блок 1 фиг.2) состоит из дешифратора адреса, собранного на компа- враторах 011 и элементе ИЛИ-НЕ 12, О нНа входы блокаприходит байт вход- вной информации, причем младший разряд входной информации, поступающей рна элемент 12, указывает, какую инфор- ммацию должно принимать устройство. 1 сБайт 2 хранения выходной инфор- смации представляет собой универсаль" в.ный восьмиразрядный регистр с синх- нронной параллельной записью информа- иции, который запоминает выходное сос нтояние реверсивного счетчика 6 прииналичии разрешающего сигнала от бло"ка 1, пБлок хранения входной инФормации 3 есостоит из двух универсальных восьми вразрядных регистров 13, 14 с синхрон- иной параллельной записью информации вна каждый из которых...

Номер патента: 1735874

Опубликовано: 23.05.1992

Авторы: Давидов, Журавлев, Кондратович, Пиянзов

МПК: G06G 7/57

Метки: водой, моделирования, обтекания, плавсредства, самоходного

...пропорционально коэффициенту попутного потока. Обмотки соленоидов 7 и 8 расположены соответственно на стойках 20 и 19, Обмотки катушек 2,3,5 соленоидов 7 и 8 включены между собой и в цепь источника 9 последовательно. При последовательном соединении обмоток катушек 2,5 и 3 обмотка катушки 5 имеет направление, противоположное направлению обмоток катушек 2 и 3, поскольку в моделируемом процессе ГЛП давлений корпусов должны складываться, Аналогично, направление обмоток соленоидов 7 и 8 противоположно направлению намотки в обмотках катушек 2,5 и 3Для обеспечения моделирования ГДП крыловь.х стоек полупогруженного 5874бкатамарана в устройство введен блок моделирования крыловых стоек, выполненный в виде двух обмоток катушек 24 и 25, каждая...
