G06G — Аналоговые вычислительные машины

Номер патента: 643908

Опубликовано: 25.01.1979

Авторы: Галамай, Павлыш, Уланова

МПК: G06G 7/24

Метки: антилогарифмический

...является входом преобразоватгеля, а второй вход подключен к выходу генератора линейного напряжения,и блок управления,20Кроме того, известный преобразователь содержит ряд дополнительных узЛов и блоков.В известном преобразователе сна.чала фиксируется момент равенствавходной величины О(О= сопМ впределах цикла) и линеййо изменяющегося напряжения. В этот момент выходное напряжение входящего в составпреобразователя генератора экспоненциального напряжения фиксируется наогределенном уровне Оз , при достижении которого линейно изменяющимся напряжением фиксируется интервал времени, пропорциональный выходной функции.То, что время преобразования состоитиз времени, пропорционального,входной величине Ов (времени с момента запуска генератора...

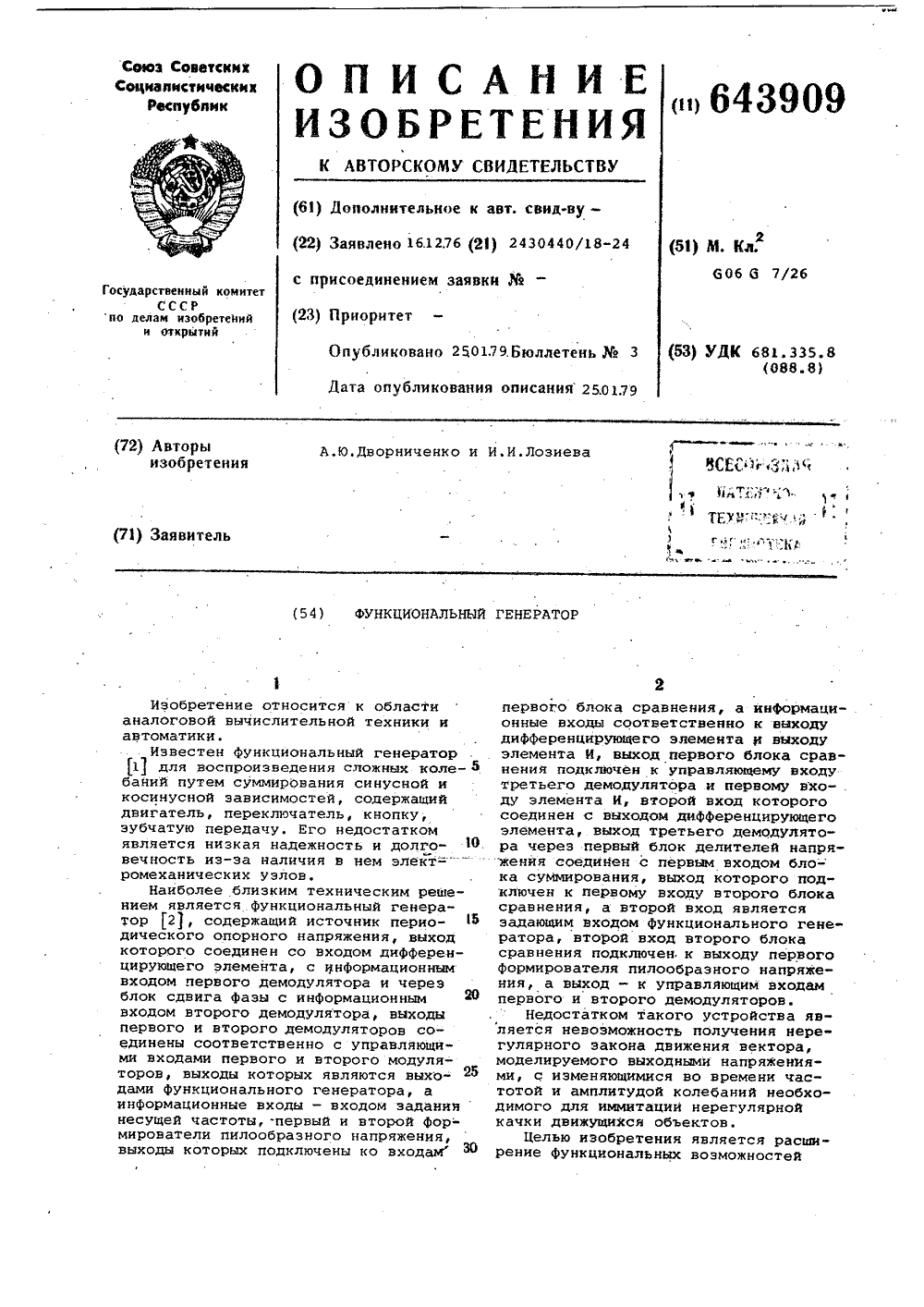

Номер патента: 643909

Опубликовано: 25.01.1979

Авторы: Дворниченко, Лозиева

МПК: G06G 7/26

Метки: генератор, функциональный

...периоду пилообразногонапряжения, поступающего с выходавторого Формирователя 5,для получения нерегулярных колебаний вектора должна изменяться частота напряжения, .поступающего с выходатретьего демодулятора 8, Это достигается тем, что изменяется крутизна пилообразного напряжения (Фйг.2,в) путем подключения к управляющему входуформировтеля 5 различных значенийнапряжения с выходов блока делителейнапряжения 13 через первый коммутатор 21. Управление первым коммутатором 21 осуществляется от счетчика19 через дешифратор 20. Счетными импульсами, поступающими на счетныйвход счетчика, являются импульсы свыхода элемента И 3, проходящие через блок управления 18 (фиг.2,е),Для получения напряжения с выходатретьего демодулятора 8, изменяющегося не...

Номер патента: 643910

Опубликовано: 25.01.1979

Авторы: Меденцев, Толстых

МПК: G06G 7/46

Метки: граничных, задания, сетке, условий

...сглаживание высокочастот" ных вьбросов Оно практически не ис-, какается зависимость .этого напряжения от:времени, соответствующая изменению по времени 1(,.усредненный за период срабатывания электронного ключа граничный ток 3 гг равен 5 Цкл Оаых + О-+С ЦРя м ил6 710 где Овь,- усредненное за период значение напряжения на выходе усилителя 4, а точка над символом переменной означает дифференцирование по време 45Оюг,можно определять иэ выражения для усредненного за период тока через развязывающий резистор 8:иО. Ес. Я, Р со 50 Здесь Ос- напряжение на сглаживающем конденсаторе 10, емкость которого выбрана так, что происходит сглажиЪание пульсаций Ос практически без .искажения его низкочастотной времен ной зависимости.Таким образом,...

Номер патента: 643911

Опубликовано: 25.01.1979

Авторы: Гурарий, Кравец, Могилевкин, Черногоров

МПК: G06G 7/48

Метки: аппаратуры, газотурбинного, двигателя, моделирования, топливорегулирующей

...25, моделирующего переме" 46щение поршня изодрома, далее на входпреобразователя 2 б, формирующего модуль сигнала преобразователя 25 иуправляющего обмотками реле 27 и 21.В Функциональном преобразователе 509 входной сигнал подключен к преоб"разователю 2,моделирующему расходтоплива через изодром, и далее через. размыкающий контакт 29 реле 21,ко входу сумматора 30, Одновременно 58входйой сигнал через функциональныйблок 31, моделирующий нелинейнуюзависимость расхода через дроссельный пакет, через переключающий контакт 32 реле 27 и параллельно уста 1 ноэленйые усилители 33 и 34, моделирующие измейение производительностидроссельных пакетов, подключен ковторому входу сумматора 30, выходной,сигнал которого моделирует управляю 66 щий расход...

Номер патента: 643912

Опубликовано: 25.01.1979

Авторы: Базилевский, Козлов, Кудряшов, Лукьяненко, Мизрах, Петунин, Слюсарь

МПК: G06G 7/62

Метки: аккумуляторных, батарей, моделирования

...напряжение с выхода измерительного элемента 12, Это напряжение пропорциональноразрядному току эталонного химического источника тока 1. Сигнал рассогласования усиливается усилителемнапряжения 13. Знак сигнала таков,что он через разделительный элемент15 управляет током резистора 17. Этотток является разрядным током эталонного химического источника тока 1 иусиливается пропорционально току, текуцему через измерительный элемент 4,со статической точностью, определяемой коэффициентом передачи цепочки:сумматор 11 - усилитель напряжения13 - разделительный элемент 15 - ре-зистор 17 - измерительный элемент 12.Блок 10 служит для установки коэффициента пропорциональности между током моделируемой батареи и током эталонного хнмическогс источника...

Номер патента: 645166

Опубликовано: 30.01.1979

Авторы: Кудряков, Лысенко

МПК: G06G 1/14

Метки: вычислительный, прибор

...б, На ползу- не 7, размещенном на втором направляющем элементе 5, закреплены пластины 8. На оси 9, укрепленной на конце первой линейки 4, установлены вращающиеся стрелки 10, одни концы которых сопряжены с второй линейкой 11 с указателем 12, которая снабжена шкалой 13 нормы высева, расположена перпендикулярно к первой линейке 4 и подвижно связана с ней. Другие концы вращающихся стрелок 10 посредством пружин 14 связаны с пластинами 8.Вначале проводят пробное прокручивание высевающего аппарата на одном из режимов его работы. Затем устанавливают указатель б в положение, соответствующее размеру зерен. При этом перемещается линейка 4 вместе с вращающимися стрелками 10 и ползуном 7.Далее устанавливают указатель 12 линейки 11 по шкале 2 в...

Номер патента: 645167

Опубликовано: 30.01.1979

Автор: Яковлев

МПК: G06G 7/02

Метки: выделения, максимального, сигнала

...содержат инвертор. Этим достигается возможность реверсирования исполнительного механизма при изменении полярности отклонения.Логический сигнал поступает на вход элемента запрета 5, который при отсутствии на его входах запрещающих сигналов пропускает логический сигнал на вход самоблокирующегося реле 3.Допустим, что отклонение Ь 1.1 в первом канале максимально и положительно (выполняется также условие:Ь У,)Ь У,) . В этом случае в первом полуканале логический сигнал Л(Л; Лр-Лз-Л 4-О) поступает на первый вход элемента запрета 5, и, если на его втором, третьем и четвертом входах нет запрещающего сигнала, воздействует на третий вход самоблокирующегося реле 3. При этом реле сработает и самоблокируется. При срабатывании реле на его...

Номер патента: 645168

Опубликовано: 30.01.1979

Автор: Башнин

МПК: G06G 7/12

Метки: операционный, усилитель

...дифференциальные усилительныекаскады 44 ь имеют высокий коэффициентусиления (порядка 10 000), то приведенноек их входам напряжение смещения нуля,обусловленное смещением, выбранным в выходном усилительном каскаде 1 не превосходит 259 мкв, что на порядок ниже, величины напряжения смещения нуля, обусловленной особенностями технологии изготовления интегральных усилителей постоянного тока.Рассмотрим работу операционного усилителя (фиг. 2) в случае использованиятольКо резисторов в схемотехнике построения обратных связей, Если на выходах 9 и10 имеет место высокий уровень цифровогосигнала, то оба канала заперты, а на выходе устройства 11 - напряжение насыщениявыходного усилительного каскада 1. Если наодном из выходов 9, 10 имеет место...

Номер патента: 645169

Опубликовано: 30.01.1979

Автор: Арутюнов

МПК: G06G 7/12

Метки: операционный, оптоэлектронный, усилитель

...включены последовательно друг с другом и общей точкой подключены ко входу усилителя постоянного тока 2. 25Работа устройства в качестве усилителя- сумматора оптических и электрических сигналов осуществляется следующим образом.При наличии входного сигнала электрической природы Увх, подводимого через входной резистор 1 на вход усилителя 2, на выходе последнего напряжение имеет значение: В зависимости от полярности 1 вх (соответственно от полярности Увых) срабатывает один,из светодиодов 4, б, а именно, при наличии на выходе усилителя 2 вых О срабатывает светодиод 4, а при 1 вых)0 - светодиод 5. Световой поток, вырабатываемый светодиодом, определяется из соотно шения: 1 хв - передаточный коэффициент светодиода. Поэтому при Рвх )О, т. е. 1...

Номер патента: 645170

Опубликовано: 30.01.1979

Авторы: Суворов, Цытович

МПК: G06G 7/25

Метки: релейный, сигналов

...период автоколебаний релейный элемент 4 совершает цикл переключений с равным временем формирования импульсов прямоугольного выходного напряжения положительной и отрицательной полярности.64570 Изд.Подписное Тираж 779 иаз 2703 Типография, пр. Сапунова,3Среднее значение выходного напряжения на выходе 7 релейного преобразователя сигналов устанавливается равным нулю.При наличии входного сигнала, например, отрицательной полярности в интервале вре мени, когда полярности напряжения входного сигнала и выходного напряжения (напряжения обратной связи), подаваемого через операторный резистор 3, не совпадают по знаку, скорость изменения выходного на пряжения основного интегратора 2 определяется разностью напряжения входного сигнала напряжения и...

Номер патента: 645171

Опубликовано: 30.01.1979

Авторы: Волков, Сахаров

МПК: G06G 7/26

Метки: воспроизведения, двух, переменных, функций

...аппроксима- З 5 ция этих кривых. Очевидно, что при этом погрешность аппроксимации всех кривых, кроме первой, будет меньше в, так как крутизна каждой из них меньше крутизны первой кривой. Полученное, таким образом, се мейство кусочно-ступенчатых кривых воспроизводится функциональным преобразователем 1, работа которого рассмотренаниже.Предположим, что входное напряжение 45 Унаходится в противофазе с выходным напряжением источника 7 опорного напряжения и входным напряжением У . В этом случае при У, равным нулю, транзисторы соответствующего выбранной полярности 50 опорного напряжения типа проводимости открыты и коэффициент передачи устройства по входу Уминимален. По мере возрастания напряжения У,. транзисторы диод-...

Номер патента: 645172

Опубликовано: 30.01.1979

Автор: Ведерников

МПК: G06G 7/26

Метки: воспрроизведения, времени, коэффициентов, переменных

...5вход которого соединен с основным выходом генератора треугольных функций, а выход подключен к входу широтно-импульсного модулятора.На чертеже представлена структурная 10схема устройства,Устройство содержит первый 1 и второй 2кусочно-линейные аппроксиматоры, информационные входы которых подключены квходу устройства, а выходы - к входу усилителя-фильтра 3, Генератор 4 треугольныхфункций времени подсоединен выходом синхронизирующих импульсов к счетному входу счетчика 5, а основным выходом черезфункциональный преобразователь 6 - квходу широтно-импульсного модулятора 7, Выход модулятора 7 соединен с управляющимвходом аппроксиматора 1 и через инвертор8 - с управляющим входом аппроксимара 2. Коммутационные входы аппроксиматоров соединены с...

Номер патента: 645173

Опубликовано: 30.01.1979

Автор: Крачко

МПК: G06G 7/30

Метки: интерполятор, линейный, функциональный

...исполнительной схемы на тактовой частоте. Для получения значений меньшей координаты использует ся функция котангенса угла наклона аппроксимирующей прямой к большей координате с 1 д а. Значение с 1 д а показывает, на сколько импульсов большей координаты приходится один импульс меньшей. 20Разрядность счетчика 1 выбрана, исходя из максимального значения отклонения исполнительного органа. Счетчик 2 и регистр 3 имеют на и разрядов больше, чем счетчик 1, так как значение с 1 ди определяется 25 в вычислительной машине с точностью доимпульса, где и - число разрядов2 дпосле запятой, Делитель 5 частоты имеет разрядность, также равную п, а импуль- ЗО сы с генератора 4 следуют с частотой в 2" раз большей по сравнению с рабочей частотой...

Номер патента: 645174

Опубликовано: 30.01.1979

Авторы: Майзель, Танкелевич

МПК: G06G 7/38

Метки: дифференциальных, решения, уравнений

...Р и гп+а: 1 п, , ап +идх15 3 20 операции перемножения деления 50 2 Гх,+== Г,а,;х;( Я ) - знак операции умножения-деления.По специальной методике определяется порядок обхода выходных переменных. Последовательность адресов опрашиваемых блоков заносится в блок 8 памяти. В соответствии с конкретной формой моделируемой системы уравнений строится матрица коммутируемых связей, которая заносится в блок б памяти. Процесс интегрирования дифференциальных уравнений выполняется циклически. В каждом цикле по сигналам блока Б управления из блока 8 памяти на регистр 9 последовательно считываются коды, содержащие единицу в разрядах, соответствующих подключаемым к шине 4 выходам ключей- д, и нуль в остальных разрядах. Каждый код содержит только...

Номер патента: 645175

Опубликовано: 30.01.1979

Авторы: Боброва, Герчикова, Киселев, Снегурова, Якубовский, Ясковская

МПК: G06G 7/44

Метки: лапласа, решения, уравнения

...поля от нуля до единицы. Эта величина поступает на вход функционального преобразователя Ь, выполненного на политроне, и с его выхода снимается напряжение,которое поступает на вход одного из счетчиков 3 или 4 аргумента и увеличивает илиуменьшает на единицу показания одного изэтих счетчиков. Показание первого счетчика 3 поступает на первый блок 6 памяти, врезультате чего измененное значение аргументазапоминается.Аналогично во втором блоке 7 памятихранится значение аргумента ),Значение аргумента 1 поступает на первую и вторую схемы 8 и 9 сравнения. Еслизначение аргумента совпадает с каким-нибудь йз граничных значений, заданных павходе устройства, то первая или вторая схемы сравнения выдает разрешающий сигнална замыкание одного из...

Номер патента: 645176

Опубликовано: 30.01.1979

Автор: Кудрявцев

МПК: G06G 7/52

Метки: интегратор, стохастический

...сумматор 121, 15Однако недостатком этих устройств является сложность и сравнительно низкое быстродействие, обусловленное применением аналоговых элементов, многоразрядных реверсивных счетчиков и элементов сравнения. ляетсшение овышенне ъема обоостпгаетатор ввлементатораами блдинен н ся тем, что 25 дены блокзадержки, случайногока сравнеепосредст 30 Целью изобретения быстродействия и умен рудования. Поставленная цель д в стахостический интег сравнения, инвертор и при этом выходы гене числа соединены со вхо ния, выход которого совенно с первым входом и через инвертор совторым входом вероятностного сумматора,третий вход которого является входом стохастического интегратора, а выход вероятностного сумматора через элемент задержки соединен с...

Номер патента: 645177

Опубликовано: 30.01.1979

Автор: Коорт

МПК: G06G 7/63

Метки: моделирования, нагрузки

...части из числа.Устройство работает следующим образом.На выходе первого регулируемого датчика 10 чисел устанавливают значение, равное номинальному значению моделируемой нагрузки, на выходе второго регулируемого датчика 11 устанавливают значение, равнос дисперсии моделируемой нагрузки. В блоках под номерами с 12 по 21 происходит одновременное нелинейное преобразование этих величин для получения двух параметров распределения случайных чисел, поступающих на вторые входы компаратора 9 и первого умножителя 7.В блоке 12 деления значение моделируемой нагрузки делится на удвоенное значение дисперсии, а полученное частное возводится в квадрат во втором квадраторе 14. В первом функциональном преобразователе 15 образуется обратная дисперсии...

Номер патента: 645178

Опубликовано: 30.01.1979

Авторы: Кельрих, Манашкин, Михайленко, Паламаренко, Стамблер

МПК: G06G 7/70

Метки: запаса, колесной, коэффициента, пары, средства, транспортного, устойчивости

...блоком 8 управления.Устройство работает следующим образом.Напряжения, соответствующие вертикальным Л, и Л, и горизонтальной У силам, с выходов магнитографа 12 подаются на соответствующие входы блока 1, корректирующие возможные нелинейности тарировочиых характеристик измеряемых сил, С входов блока 1 коррекции напряжение поступает на входы интеграторов 2, 3, 4 и один из входов суммирующих усилителей 5, 6, 7, соответственно. Работой интеграторов 2, 3, 4 управляет блок 8 управления. По приходу по служебному каналу с магнитографа 12 маркера начало прямолинейного участка пути блок 8 управления включает интеграторы 2, 3, 4, которые интегрируют в течение промежутка времени Т поступающие на их входы напряжения с выходов блока 1.По прохождении...

Номер патента: 646343

Опубликовано: 05.02.1979

Авторы: Захаров, Мелехин

МПК: G06F 17/00, G06F 17/18, G06G 7/52 ...

Метки: блоков, дискретных, показателя, помехоустойчивости

...сбоя Р (а; ) Ьь данный интервал времени Т для установленного коэффициента усиления либо, что аналогично, для уменьшенного значения и рога срабатывания Оможет быть определенаР ЕЯР (-е) 1) Математическое ожидание среднего чюла срабатыванйй дискретного элемента на данном интервале времени Т, равД За 6 та где ЛО- среднее число срабатываний дискретного элемента на,интервале Т, при данном уровне порога срабатывания 4;- число измерений.Для электромагнитных паводок, рас- . сматриваемых как иормальиОЯ стацио парный процесс известно, что плотность числа превышений функции постоянвао уровня й, т. е, плотность числа срабатываний дискретного элемента равна;Ъ ф"(яи )646343 5функции ото) и ее вторая производнаяПРИ Ь в 0,1Поскольку среднее чис)ю...

Номер патента: 646346

Опубликовано: 05.02.1979

Авторы: Асланян, Оганесян

МПК: G06G 5/00

Метки: блок, памяти, пневматический

...давления из камеры 3в атмосферу регулятор 6 сообщают сатмосферой, а в случае набора в каме 4ре давления этот узел сообщают с давлением питайия. Как сброс давлениятак и его набор осуществляется черездроссель для возможности регулировкискорости изменения давления в камере 3.Блок работает следующим образом.Пока командное давление в каналеР не подано, командное давлениев канале Ртакже равно нулЬ.Устройство для сброса (или набора)давления закрыто, а реле 1 открыто.Тогда пневмосигнал Р , поступаетв камеру 3. Здесь происходит преобразование энергии давления канала Рв энергию давления столба жидкостив минусовой камере 5 манометра, которое повторителем 9 вновь преобразуется в энергию давления в канале Р 1 .Ввиду того, что повторитель 9...

Номер патента: 646347

Опубликовано: 05.02.1979

Авторы: Бусыгина, Соколовский

МПК: G06G 7/14

Метки: вычитающее, частотно-импульсное

...входом 4, а выход подсоединен также к элементу задержки 16,соединенному с управляющим входомразрядного ключа 17 интегратора. 9.Второй вход компаратора 1 2 подключен к источнику опорного напряжения17. Выход элемента И 14 подключенк управляющему входу ключа 10, соединенного со входом фиксатора уровня 18. Устройство работает следующнм образом: на входы преобразователя 1, триггеров 3 и 4 подается частотно-им пульсная последовательность .(фиг. 2 а), а на второй вход траггера 3 - последовательность ((фиг. 2 б). Прн этом сигналы выходов основного триггера 3 (фиг. 2 в, 2 г) поступают на входы эиементов И 5 и 6 соответственно.Одйовремейно на входах триггера со счетным входом 4 формируются последовательностй прямоугольных импульсов (фиг. 2 к, 2...

Номер патента: 646348

Опубликовано: 05.02.1979

Авторы: Мотин, Чеботаев

МПК: G06G 7/18

Метки: азимутных, импульсов, интегратор

...формирования импульсов повышенной частоты на выходе управляемого делителя часоты 1.Едок умножения 7 работает следукщим образом,На вход 18 с второго выхода измерителя 3 рассогласования поступают экстраполированные азимутные отметки, полученные в результате подсчета импульсов .повышенной частоты с выхода управляемого делителя частоты 1 счетчикомизмерителя рассогласования 3. Экстраполированйые азилутные отметки с второго выхода измерителя рассогласования 3подсчнтлваются счетчиком 17. Появление переноса счетчика 17 зависит отпризнака умножения, . подаваемого нашину признака умножения 10. В эависимости от последнего устройство ввода 15 управляет вводом числа в счетчик 17, изменяя,коэффициент пересчета, Управление сбросом и вводом...

Номер патента: 646349

Опубликовано: 05.02.1979

Авторы: Бегота, Лукащук, Ткаченко

МПК: G06G 7/26

Метки: диодный, функциональный

...а в результате подключения резисторов диодно-резисторного элемента 3 к общему выводу резисторов 9 и 10 коэффициент передачи преобразователя возрастает. При включении последующих диодно-реэисторных элементов 3+- 3,1 коэффициент передачи увеличивается, что приводят к уменьшению50 тока через диод 4 и к его запиранию, так как крутизна напряжения О по от ношению к 0 постоянна, Сопротивления резисторов дйодно-резисторных элементов 34 3 выбраны такими, что включе55 ние и выключение их в узлах аппроксиI преобразователя за счет обеспечения постоянного входного сопротивления.Эта цель достигается тем, что диодный функциональный преобразователь содержит два последовательно включенных резистора обратной связи между входом и выходом операционного...

Номер патента: 646350

Опубликовано: 05.02.1979

Автор: Квитка

МПК: G06G 7/48

Метки: задачи, обратной, решения, теплопроводности

...ко входам сумматора 5, го на выходе которого сформировано суммарное напряжение рассогласования 3, при-ложенное ко входу дискриминатора знака.производной 12. На выходе дискриминатора 12 сформирован уровень логического нуля, при этом элемент И 7 зак- рыт, -. элемент И 8 открыт единичным уровнем напряжения с выхода инвертора9, подключенного к выходу дискриминатора 12, при этом импульсы генератора 10 поступают через открытый элемент И 8 на вход реверсивного счетчика11, изменяя его содержимое. Изменениекода счетчика 11, соединенного выходамитриггеров со входами кодоуправляемогорезистивного элемента 2, приводит к пиклическому изменению сопротивления элемента 2, но так как в исходном состоянии напряжение на первом выходе эадатчика рабочих...

Номер патента: 646351

Опубликовано: 05.02.1979

Автор: Звонов

МПК: G06G 7/52

Метки: корреляционной, функции

...длительнос-,ти и сигнала, задержанйого после линейного преобразования дискретмформируюшйм фильтром в соотаетсвтвий"с твитдом корреляционной функции вход:ноговтоздействия. Вторуюсоставляю.шую получают как произветденйек,задержанного сигнала с вйхода системыи ймаидоержаинного выходного сигймадискретного формирующего фильтра,Третья соиставляющая пропорциональнафотиэвеадейию диСперсии входного сиг- ..нала, задержанного: и незадержанногосигналов с выхода системы,Принцип ойределения полной корре.ляционной функции К 12 Т;Т; 6 Твыходного сигнала импульсной еистемыоснован -навйчислении однократной суммы, к которой может быть сведенообщее выражение КцпТ ВТ, 6 Тву итат 1=Е в)Цй-и 1 т,ет 1 ии ит,о,На вход исследуемой системы 1 в момент времени Т =...

Номер патента: 646352

Опубликовано: 05.02.1979

Авторы: Салов, Федоров

МПК: G06G 7/68

Метки: моделирования, невесомого, сложно-напряженного, стержня

...являются выходами устройства 2,Недостатками известного устройстваявляются непригодность для моделирования работы невесомого стержня присложном напряженном состоянии и наличие злементов модели с постояннымипараметрами, чтоограничивает областьприменения модели.Белью изобретений является расширение функциональных возможностейустройства.5формула изобретения ние работы невесомого стержня с различными параметрами длины, изгибнойжесткости и поперечного сечения. Устройство для моделирования невесомого сложно- напряженного стержня, содержашее трансформатор, к концам первичной обмотки которого подключены соответственно первый и второй резисторы, один конец первой вторичной обмотки трансформатора подключен к одним выводам первой и второй...

Номер патента: 647696

Опубликовано: 15.02.1979

Авторы: Агеев, Бутырев, Волков, Мотов, Панфилов, Черкасский

МПК: G06G 7/12

Метки: вычислительное

...в нужных режи мах, т.е. сбой будет автоматически уст-, ранен через промежуток времени,. не превьлцающий время, равное двум пернодам следования импульсов от задающего генератора 6.В режиме 1 выходной сигнал триг.гера 8 поступает на управляющие входы обоих входных модуляторов 1 и 9, причем среднее значение за период следования этого сигнала пропорционально величине первого входного сигнала,Сигнал на выходе первого усилителяпеременного тока 2 представляет собойпоследовательность импульсов, у которых амплитуда и средняя длительностьэа период пропорциональны первомувходному сигналу, С выхода первого уснлителя переменного тока 2 сигнал поступает на вход фильтра нижних частот12, поноса пропускания которого вы-.бирается так, чтобы сигнал на...

Номер патента: 647697

Опубликовано: 15.02.1979

Автор: Косолапов

МПК: G06G 7/26

Метки: воспроизведения, функций

...подключен к выходу второто управляемогопереключателя, а выходы блока упрввпения подключены к управляющим вхо дам первого и второго упрввпяемыхфункциона пьных преобразователей, выходы первого и второго сумматоров соединены с входами второго управляемого647697 1 О 20 25 ЦНИИПИ Заказ 313/42 Тираж 779 Яодпи 1 ПП фПатент", г. Ужгород, .ул, Проектная,фили цифровых ступенчатых аппроксиматоров,точность которых достаточно вепика,Если игрешность преобразователя 2составляет 27 о то для получения резуль-тирующей погрешности 0,1% достаточноиметь регулируемый преобразовательс погрешностью не более 5%,Таким образом на основе функциональных преобразователей низкой точности и с плохой стабильностью характеристик, оказывается возможным выполнить...

Номер патента: 647698

Опубликовано: 15.02.1979

Авторы: Кузнецова, Кузьменко, Цыгельный

МПК: G06G 7/60

Метки: моделирования, нейрона

...в напряжение, содержа шие последовательно соединенные мультивибрато 1 г 7; интегратор 8 и согласующий элемент 9, возбуждающий и тормозя. щий входы 10, 11,Устройство работает следуюшим образом, На вход преобразователя 6 поступает последовательность входных импульсов с частотой 1. Мультивнбратор 7 стандартнзует входные импульсы по форме, длительност амплитуде, после чего происходит преобр; зование: частоты входных импульсов в на3йряжение .в интеграторе 8, которое через аогласуваий элемент 9 поступает на сум-матор 2 В качестве согласующих элементов 9 используются. истоковые повторители на полевых транзисторах. В схеме предусмотрена регулировка. влияния каждого из входов на . выходное напряжение сумматора, В сумматоре 2 происходят...

Номер патента: 647699

Опубликовано: 15.02.1979

Авторы: Ляхов, Самарин

МПК: G06G 7/60

Метки: моделирования, нейтрона

...выхолных сигналов которых вычисляется дифференциальным усилителем 13. Таким образом, в блоке адаптации порога происходит приспособительное уменьшение сигнала за счет 20 отклонения порога нейрона от своего оптимального значения, задаваемого блоком задания начальны условий 15, С сигнального выхода блока адаптации порога (выход дифференциального усилителя 13) сигнал 25поступает на управляемый генератор импульсов 14, который генерирует импульсы положительной полярности градуально изменяющейся частоты в зависимости от значений мембранного потенциала и порога нейрона. При воздействии на входы устройства 30 различных информационных сигналов выходное напряжение сумматора 9 отклоняется зт первоначального значения (оптимального значения...
