Номер патента: 1173422

Опубликовано: 15.08.1985

Автор: Ришан

МПК: G06G 7/26

Метки: датчика, линеаризации, синусно-косинусных, характеристик

...ОсиповТехред И. Верес Корректор Л. БескидТираж 70 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж - 35, Раушская наб., д. 4/5Филиал ППП Патент, г. Ужгород, ул. Проектная, 4 Редактор Ю. КовачЗаказ 5067/49 Изобретение относится к вычислительной и измерительной технике и может быть использовано, например, для линеаризации характеристик интерференционных и других датчиков, имеющих синусные или косинусные зависимости вход-выход.Цель изобретения - повышение точности линеаризации.На чертеже представлена схема предлагаемого устройства. Устройство содержит генератор 1 импульсов с выходом 2, сумматоры 3 - 5, блок 6 извлечения квадратного корня, источники 7 - 9 опорного напряжения и квадраторы 10 и...

Номер патента: 1173423

Опубликовано: 15.08.1985

Автор: Кагарманов

МПК: G06G 7/26

Метки: перемещений, функциональный, электромагнитный

...4 Редактор Ю. КовачЗаказ 506749 Изобрегснис относится к измерительной технике, а именно к электромагнитным средствам измерения линейных механических перемещен и й.11,ель изобретения - расширение классан5 воспроизводимых функции.На чертеже схематически приведена конструк 11 ия предлагаемого устройства.Электромагнитный функциональный преобразователь перемещений состоит из цилиндрического магнитопровода 1, внутри которого 10 соосцо расположен ферромагнитный стержень 2 такой же длины с распределенными обмотками 3 и 4 возбуждения и измерения. Между магнитопроводом 1 и стержнем 2 расположена гофрированная короткозамкнутая подвижная обмотка 5, охватывающая обмотки 3 и 4 возбуждения и измерения. функциональный преобразователь...

Номер патента: 1173424

Опубликовано: 15.08.1985

Авторы: Комаров, Недорезов, Просочкин, Сюхин

МПК: G06G 7/26

Метки: воспроизведения, запаздывающих, функций

...на шину задания кода времени запаздывания устройства. Для воспроизведения выходной функции используется метод кусочно-линейной аппроксимации, реализуемый с помощью цифроаналогового интегратора 19. Наклон линейных участков воспроизводимой функции определяется величиной входной проводимости интегратора 19, которая устанавливается кодом, поступающим на информационный вход интегратора 19 из блока 10 оперативной памяти через регистр 13. Коды, характеризующие коэффициенты наклона линейных участков аппроксимации, определяются в блоке 16 вычитания в виде разности отсчетов, соответствующих концу и началу отрезков, и записываются в ячейки блока 10 оперативной памяти. Импульсы, синхронизирующие запись информации в ячейки блока 10, формируются...

Номер патента: 1173425

Опубликовано: 15.08.1985

Автор: Керемжанов

МПК: G06G 7/48, G06G 7/78

Метки: моделирования, оценки, параметров, статистических

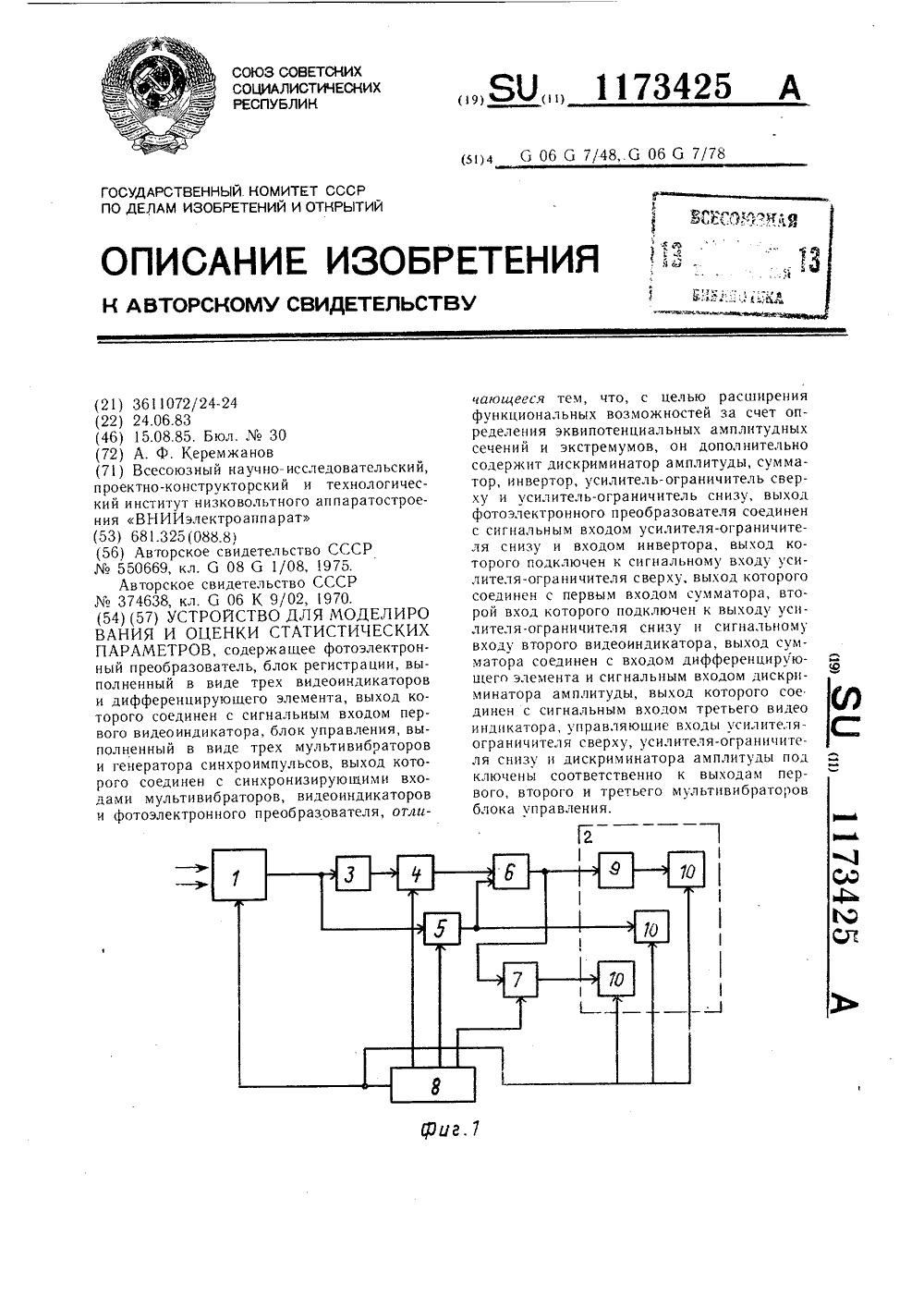

...имеющаяся в некоторых промышленных передающих телекамерах неравномерность по краям растра может быть устранена соответствующим (до 20 - ЗОЯ площади) ограничением обзора поля исходного изображения. Величина расфокусировки определяется информацией о характере непрерывных или точечных исходных объектов, их площади, интенсивности излучения, статике или динамике движения, Это позволяет выделить амплитудные максимумы различных непрерывных фигур и то- чечных совокупностей их составляющих. При этом моделируется пространственно. временной интеграл свертки или функционально эквивалентное ему дифференциальное инерционно-иррадиационное преобразование.Соответствующие разнополярные ограничения сформированных сигналов, их инвертирование,...

Номер патента: 1173426

Опубликовано: 15.08.1985

Автор: Брайнина

МПК: G06G 7/52

Метки: дисперсии, нормального, процесса, случайного, центрированного

...нулевогоуровня или число выбросов над (под) нулевым уровнем в единицувремени. Среднее число выбросов Х (О) процессанад (под) нулевым уровнем за время Т равно Если центрированный нормальный случайный процесс подвергнуть двухполупериодному выпрямлению, интенсивность пересечений удвоится и за тот же интервал времени Т будет проанализирован вдвое больший объем информации о мгновенных значениях случайного процесса. последовательно соединенные формирователь импульсов, второй элемент И, второй счетчик импульсов и дешифратор, выход которого подключен к вторым входам элементов И, и элемент сброса, выход которого подключен к вторым входам счетчиков импульсов, выход двухполупериодного выпрямителя подключен соответственно к входам порогового блока...

Номер патента: 1135339

Опубликовано: 23.08.1985

Авторы: Беляков, Громова, Карнаухов, Шукурьян

МПК: G06F 17/15, G06G 7/19

Метки: знаковый, коррелометр

...к выходу гененатора тактовых импУльсов, а управляющий входявляется входом задания аргументакоррелометра. Выход управляемогоделителя соединен со вторыми входами первого и второго элементов И,входом первого счетчика, выход которого соединен с управляющимвходом ключа, выход которого соединен со входом второго счетчика.Информационный вход ключа подключен к выкоду одновибратора, входыкоторого соответственно подключены к выходам триггера.На фиг. 1 приведена структурнаясхема коррелометра; на фиг, 2 -временные диаграммы его работы.Коррелометр содержит усилительограничитель 1, элемент НЕ 2, первый 3 и второй ч элементы И, триггер 5, генератор 6 тактовых импульсов, первый счетчик 7, ключ 8, второй счетчик 9, предназначенный дляподсчета импульсов,...

Номер патента: 1176347

Опубликовано: 30.08.1985

Авторы: Гуляев, Дорух, Ермоленко, Шеболков

МПК: G06G 7/16

Метки: множительно-делительное

...резистора 7. Ст Т ХТЦ -Х - -" - - А,.ьых с, г г . (3) 25 Для получения произведения двухсигналов со входов 8 и 9 следуетподавать на вход О сигнал фиксированного уровня.Для получения частного двух сиг) налов следует сигнал-делитель подать на вход 1 О, сигнал-делимое -на,вход 8 (или 9), а на вход 9(или 8) подать сигнал фиксированного уровня.По сравнению с устройством-прото.типом предложенное множительно-дели.тельное устройство характеризуетсяболее простой функциональной схемой. Са 0 =-Х -- ,вых с 6где Х - сигнал-сомножитель с входа 8;С - проводимость второго полево 2го транзистора 2; 35С " проводимость первого масштаб 6ного резистора 6.Выходной сигнал первого опера 1ционного усилителя 3 изменяет прово"димость согласованных по...

Номер патента: 1176348

Опубликовано: 30.08.1985

Автор: Садиков

МПК: G06G 7/26

Метки: воспроизведения, нелинейных, функций

...является входом 12 устройства, может быть выполнен на обычном аналого-цифровомпреобразователе, или содержать гене- Зратор 13 импульсов, реверсивный счетчик 14 и компаратор 15, один входкоторого является входом блока 5,а второй вход подключен к шине 16ввода порогового напряжения. 40Устройство работает следующимобразом.На вход 12 устройства поступаетаналоговый сигнал аргумента, Блок5 преобразует этот сигнал в цифровую форму и управляет работой коммутатор 3, Коммутатор 3 в соответствии с информацией на управляющемвходе выбирает соотвествующий инфор.мационный вход и на выходе коммутатора 3 появляется сигнал с напряжением, равным значению соответст-.вующей ординаты воспроизводимойфункции, Поскольку источники 1-11-и п 03 ВОлЯют задать любое...

Номер патента: 1176349

Опубликовано: 30.08.1985

Автор: Ефименко

МПК: G06G 7/26

Метки: функциональный

...изобретения является упрощение настройки преобразователя.На фиг.1 приведена схема преобразователя; на фиг.2 - пример характеристик формирователей нелинейных функций для трехканального варианта преобразователя.Преобразователь (фиг.1) содержит формирователи 1 -1 нелинейных фун 1 йкций, блок 2 алгебраического суммирования и и-входовых масштабных алгебраических сумматоров 31-3и умножители 4 з -4 11 на постоянные коэффициенты, соединенные по приведен ной схеме,Связь новой совокупности признаков с положительным эффектом выражается в том, что дополнительные сумматоры дают возможность получить на выхо дах напряжения У, обладающие свой- ством(4) д - алгебраические дополненияэлементов -го столбца определителях-х- узлы...

Номер патента: 1176350

Опубликовано: 30.08.1985

Авторы: Григорович, Сысоев, Шубин

МПК: G06G 7/62

Метки: имитатор, каналов, низкочастотных, связи, сети, эквивалентов

...19, мульти- . ЗОплексор 20, блок 21 памяти, датчики 22 характеристик канала связи,генератор 23 шума, делитель 24,сумматор 25, фильтр 26.Устройство работает следующимобразом.Известно, что результирующиеамплитуцо-частотные характеристикиканалов сети связи будут существенсогласующего усилителя соединен свходами каскадов режекции и инвертирующим входом операционного усили.теля, выход которого подключен квторому входу .сумматора, выход которого соединен с входом фильтра,выход которого, является выходомимитатора, неинвертирующий входи выход операционного усилителя соединены через третий согласующийрезистор,но отличаться при связи с различными корреспондентами между собой. Кроме того, эти характеристики флуктуируют во времени, а в различных...

Номер патента: 1179372

Опубликовано: 15.09.1985

Автор: Кузьмин

МПК: G06F 17/18, G06F 7/52, G06G 7/19 ...

Метки: многоканальное, модуль, структурной, функции

...вычитания и первый каскад и -каскадной линии 1 задержки, в которой происходит сдвиг сигнала нал лвремя о , где о - время квантования сигнала, равное или меньшее времени корреляции. С выходов каскадов линии 1 задержки сигналы поступают на другие входы блоков (2- 2 ) вычитания. Причем задержка Всигнала, поступающего в-ый канал, с выхода 1 -го каскада щ -каскадной линии 1 задержки равна йБ (СФ 1 ГД,Сигналы с выходов блоков 2-2 вычитания поступают соответственно на входы блоков 3,1-3вычисления модуля, с выходов которых преобразованный сигнал=( поступают соответственно на входы фильтров 41 - 4низкой частоты, на выходе каждого иэ которых получаются сигналы,пропорциональные текущему значению модуль-структурной функции 1.( дХарактерной...

Номер патента: 1179376

Опубликовано: 15.09.1985

Автор: Валуконис

МПК: G06G 1/06

Метки: линейка, счетная

...отдельных солей.,Для правильного ведения расчетовнеобходимо иметь в виду, что бегунок6 предназначен для нанесения содержаний кальций-иона, бегунок 7 - гидрокарбонат-иона, бегунок 8 - натрий- ф 5иона и бегунок 9 - хлор-иона. Таккак суммы катионов и анионов соответственно равны 100 ф-экв, то интервал между визирными линиями 10 и 13автоматически дает содержание сульфат 5 Оиона, а интервал между визирными линиями 11 и 12 - содержание иона магния. Характер взаимоналожения бегунков и положение их кромок (визирныхлиний) сразу дает качественное и 55количественное представление о солевом составе воды, Таким образом,при помощи линейки весьма сложныерасчеты заменяются четырьмя перемещениями бегунков в соответствии сошкалой 4 и взятием отсчетов...

Номер патента: 1179377

Опубликовано: 15.09.1985

Авторы: Палей, Фуксшимов

МПК: G06G 5/00

Метки: индикации, отклонений, пневматическое

...Рч 7/ Рт+ а или Р -Р Мч т 2 Рт 7 Р+Рт+ Д или Рт-Рд Составитель О. ГудковаРедактор И, Ковальчук Техред М.Кузьма Корректор В, Бутяга Заказ 5679/53 Тираж 710 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "11 атент", г, Ужгород, ул. Проектная, 4 Изобретение относится к приборостроению, а именно к пневматическимустройствам индикации отклонений,предназначенным для использования всистемах допускового контроля. 5. Цель изобретения - упрощение настройки пневматического устройства индикации отклонений,На чертеже представлена принципиальная схема устройства.Устройство содержит первый ивторой многомембранные элементы 1и 2 сравнения, повторитель 3 сосдвигом,...

Номер патента: 1179378

Опубликовано: 15.09.1985

Авторы: Бугров, Шашкин

МПК: G06G 7/12

Метки: релейной, решающий, усилитель, характеристикой

...к ключу 2, Между инвертирующим входом и выходом операционного дифференциального усилителя 1 включены после 30 довательно соединенные накопительный конденсатор 7 и первый времязадающий резистор 8, неинвертирующий вход операционного дифференциального усилителя 1 через третий масштабный резистор 9 подключен к шине нулевого 35 потенциала, соединенной с анодом первого разделительного диода 10, катодом второго разделительного диода 11 и через второй времязадающий резистор 12 - с инвертирующим входом 40 операционного дифференциального усилителя 1, подключенным к катоду первого раэделительнбго диода 1 О. Анод второго разделительного диода 11 соединен с общим выводом накопитель ного конденсатора 7 и первого время- задающего резистора 8,,...

Номер патента: 1179379

Опубликовано: 15.09.1985

Авторы: Гальцова, Герасимов, Глинкин, Кораблев, Тен

МПК: G06G 7/16

Метки: аналоговое, делительное

...относится к электрическим вычислительным устройствам иможет быть использовано в аналоговыхвычислительных машинах.Цель изобретения - повышение 5быстродействия устройства,На фиг. 1 показана функциональнаясхема предложенного аналоговогоделительного устройства; на фиг, 2 -временные диаграммы сигналов, 10Устройство содержит компаратор 1,элемент с управляемым сопротивлением,выполненный на транзисторе 2, первый,второй и третий масштабные резисторы3-5, ключевой элемент 6, блок 7 памяти, вход 8 сигнала-делимого, вход9 сигнала-делителя, выход 10, шину 11,нулевого потенциала, межэлектродныеемкости 12-15.Аналоговое делительное устройство работает следующим образом.Первый, второй и третий масштабные резисторы 3-5 и управляемыйтранзистор...

Номер патента: 1179380

Опубликовано: 15.09.1985

Автор: Волков

МПК: G06G 7/16

Метки: аналоговых, перемножителей

...нуль-органы 4 и 5,элемент ИЛИ 6, сумматор 7 по модулюдва, триггер 8, входы первого и второго сигналов-сомножителей 9 и 10,вход 11 установки в исходное состояние, выход 12.Устройство работает следующимобразом. После подачи питания сигналом с входа 11 триггер 8 устанавливается в нормальное состояние, в состояние наблюдения за исправностью перемножителя 1, который выполняет обычные функции - перемножение входных сигналов. Режимы компаратора 2, первого 1 Первый нуль-орган 0 0 1 Второй нуль-.орган 0 1 0 Выход элемента ИЛИ 0 1 1 и второго нуль"органов 4 и 5 подобраны таким образом, что, если их входной сигнал равен нулю, то на выходе появляется сигнал логической единицы, если же входной сигнал отличен от нуля, то на выходе будет...

Номер патента: 1179381

Опубликовано: 15.09.1985

Авторы: Лещенко, Шилов

МПК: G06G 7/16

Метки: деления, сигналов

...разделения входныхсигналов повторяется.В результате на выходе сумматораформируется периодический ступенчатоимпульсный сигнал, модулированныйвходными биполярными сигналами(фиг, 2). Сигнал с выхода сумматора 3через разделительный конденсатор 440поступает на блок 5 детектирования,на выходе которого формируется сигнал(фиг, 3).С выхода блока 5 детектированиясигнал поступает на избирательныйфильтр 6, настроенный на первую гар"мошку сформированного периодическогоступенчато-импульсного сигнала. Начальная фаза выделенной первой гармоники пропорциональна отношениюамплитуд входных биполярных сигналов.Выходной фазоизмерительный блок 7измеряет разность фаз между выделенной гармоникой и опорным сигналом сблока 2 синхронизации,55Фазовый спектр...

Номер патента: 1179382

Опубликовано: 15.09.1985

Авторы: Зайдман, Ройтман

МПК: G06G 7/16

Метки: делитель

...мгновенное значение напряжения на выходе источника 4 напряженияотрицательно, то и на элементе 5 нагрузки оно тоже отрицательно,Повторитель 3 напряжения сравнивает уровни напряжений на .выходахключа 6 и дополнительного ключавыделяет раность этих напряжений исуммирует выделенную разность напряжений с выходным напряжением дополнительного ключа 7.Таким образом, уровень напряжения 4 Она элементе 5 нагрузки практическиравен выходному напряжению основногомасштабирующего блока 1,О=(ах1а 5где Б - напряжение на выходе дополнительного ключа 7;0 - напряжение на выходе клюВхча 6, т.е. на входе повторителя 3 напряжения; 50К - коэффициент учитывающийхотличие напряжения на дополнительном входе повторителя3 напряжения относительноего выхода. 55Выходное...

Номер патента: 1179383

Опубликовано: 15.09.1985

Авторы: Аверьянов, Харин

МПК: G06G 7/18

Метки: адаптивная, дискретных, интегрирования, сигналов

...3 Т 1+ЕГР 2 1-Е Составитель С.БеланТехред М.Кузьма Корректор Л.Пилипенко Редактор И.Ковальчук Заказ 5679/53 Тираж 710 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 Изобретение относится к дискретным системам управления и измерительной техники, предназначено для интегрирования, дискретных сигналов и может быть использовано в систе мах управления, навигации подвижных объектов.Цель изобретения - повышение точности интегрирования монотонно изменяющихся дискретных сигналов 10 беэ уменьшения периода дискретности.На фиг. 1 представлена схема адап,тивной системы интегрирования дискретных сигналов; на фиг. 2 - ана- лизатор...

Номер патента: 1179384

Опубликовано: 15.09.1985

Авторы: Волков, Долбня, Соболь, Хорунжий

МПК: G06G 7/19

Метки: аналоговый, фурье-процессор

...1) содержит 20смеситель 1, соединенный с одним извходов первого электронного коммутатора 2, выполненного, например, надиодных ключах. Каждая из дисперсионных линий 3-6 задержки (ДЛЗ) соедииена с соответствующими выходамикоммутатора 2 и входами второго электронного коммутатора 7,Один выход коммутатора 7 черезпоследовательно соединенные модулятор 8, смеситель 9 и линию 10 задержки соединен с другим входом электронного коммутатора 2. Другой выходэлектронного коммутатора 7 соединенсо смесителем 11. Выход гетеродина12 соединен непосредственно со смесителями 1 и 11 и через последовательно соединенные умножитель 13частоты и фильтр 14 - со смесителем9. Выход задатчика 15 передаточнойфункции соединен с входом модулятора 8.Процессор работает...

Номер патента: 1179385

Опубликовано: 15.09.1985

Авторы: Волгин, Ефимов, Зарукин

МПК: G06G 7/25

Метки: дифференциальный, усилитель-ограничитель

...10 напряжения, диодный ключ 11, диодный ключ 12, одним выводом подсоединенный к токоограничивающему резистору 8, вторым выводом соединенному с 30 выходом усилителя 1, между инвертирующим входом и выходом которого включен управляемый ключ 13, выполненный на транзисторе с напряжением открывания Е, первый и второй вхо- З 5 ды 14 и 15 дифференциального усилителя ограничителя и его выход 16.Уровень ограничения устанавливается регулировкой напряжения источника 7. 40Дифференциальный усилитель-ограничитель работает следующим образом.Пусть соответственно усиленная разность напряжений на неинвертирующем Ц 1 и инвертирующем П входах 45 устройства превышает напряжение огра. ничения Ц, источника 7: Й - У ) ) БдК, /К (считаем Кг /К,1 = К,1./Кэгде...

Номер патента: 1179386

Опубликовано: 15.09.1985

Авторы: Мошкин, Рыбин

МПК: G06G 7/26

Метки: генератор, колебаний, периодических

...входом формирователя 8. Выход формирователя 8 подключен к входу начальной установки счетчика 5. Счетчик 5 адреса и блок 6 памяти образуют постоянное запоминающее устройство (может быть перепрограммируемого типа), в котором хранятся коды производных воспроизводимых функций. 45 Генератор 4 обеспечивает линейное преобразование модуля выходного напряжения интегратора 3 в частоту следования импульсов.Генератор работает следующим об разом. При работе функционирования гене" ратора для случая генерирования синусоидальной функции коэффициент пе редачи кода от счетчика 5 к преобразователю 2 должен быть постоянным и, в частном случае, может быть равен единице. Пусть в некоторый моментвремени на выходе релейного элемента1 появляется положительное...

Номер патента: 1179387

Опубликовано: 15.09.1985

Авторы: Гринберг, Князев, Коренко, Мизрах, Морозов, Олиферчук, Панасюк, Эвенов

МПК: G06G 7/48

Метки: моделирования, преобразователей, термоэмиссионных

...усилитель 2, 20 блок 3 сравнения, первую и вторую входные шины 4 и 5, первый и второй выходы 6 и 7, второй усилитель 8, блок 9 задания переменных коэффициентов, реле 10 времени, первый переключатель 11, датчик 12 тока, коммутатор 13, цепочку из ограничительных диодов 14, второй переключатель 15, источник 16 опорного напряжения.Кривые 17 изображают семейство - З 0 вольт-амперных характеристик на выходах 6 и 7, кривые 18 - семейство вольт-амперных характеристик на выходе стабилизатора напряжения в зависимости от изменения коэффициента передачи блока задания переменных коэффициентов 9 и положения переключателей 11 и 15. Коэффициент передачи блока задания переменных коэффициен. тов определяет величину угла о, а положение переключателей 11 и...

Номер патента: 1179388

Опубликовано: 15.09.1985

Авторы: Бенбузид, Прокофьев

МПК: G06G 7/48

Метки: задач, инверсных, нестационарной, решения, теплопроводности

...по принципу цифро ступенчатого аппроксиматора. Наклон развертывающей функции регулируется цифровым делителем (напряжением) 11, сигнал управления на который в виде кодов чисел поступает с ОЗУ 25.Работа устройства сводится к определению на модели инерационным путем Формы развертывающего напряжения Н,р, воспроизводимого блоком 8, которое.моделирует искомую зависимость коэффициента теплопроводности от температуры.Устройство работает следующим образом.Время решения задачи разделяется на ш периодов длительности Т. Из указанных а периодов нечетные соответствуют непосредственному решению задачи, а четные - останову решения для корректировки параметров модели и измерения результатов решения. На 1179388 45 10 5 20 чалу решения задачи...

Номер патента: 1179389

Опубликовано: 15.09.1985

Авторы: Усманов, Харламов

МПК: G06G 7/60

Метки: моделирования, нейрона

...обучения, первый и второй выходы распределителя импульсов подключены к вторым входам соответственно второго ипервого элементов И блока обучения, выход схемы сравнениясоединен с третьим входом первого элемента И блока обуче 2нения и регистра 21 (хранения порога по обучению), блок 22 генерации,блок выходного импульса, состоящийиз элемента И 23 и одновибратора 24,генератора 25 тактовых импульсов, ираспределитель 26 импульсов.Входами устройства для моделирования нейрона являются информационный вход 27, адресные входы 28, первый, второй, третий и четвертый управляющие входы 29-32, выход 33.Устройство работает следующимобразом.На информационный вход 27 устройства поступает входной сигнал, представляющий собой...

Номер патента: 1179390

Опубликовано: 15.09.1985

Авторы: Бердников, Брусенцов

МПК: G06G 7/62

Метки: атмосферных, имитатор, помех

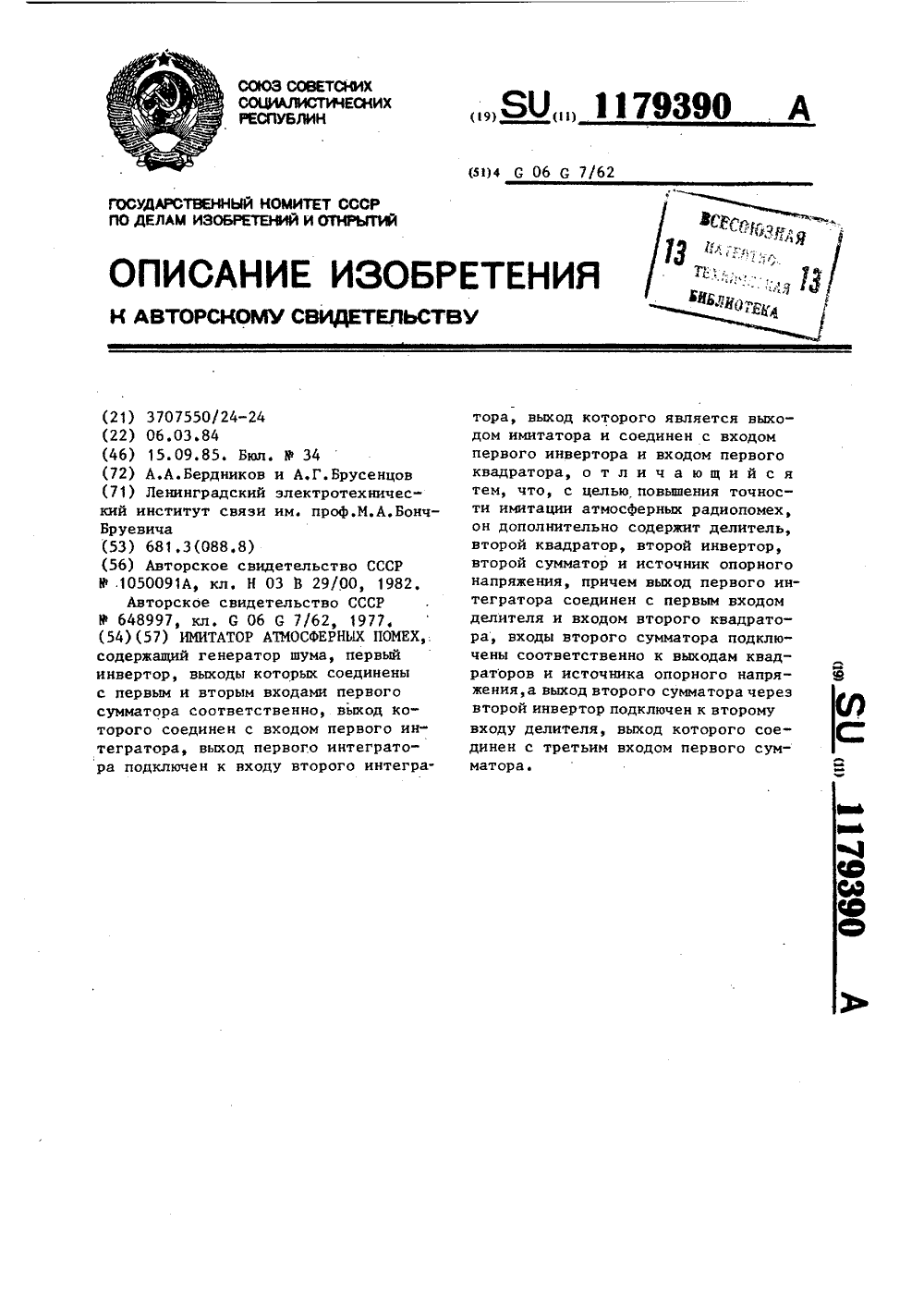

...выходкоторого соединен с входом второгоинвертора 9, выход которого соединенс вторым входом делителя 6, выход каторого подключен к входу первогосумматора 2.40Прин цип р аб оты устр ой с т ва ос но ванна эффекте увеличения эквивалентнойдобротности иелинейногс колебательного контура при возрастании ин генсивности флуктуации на его выходе, Изве с т но, чт о ра спределе ние мг но ве нныхзначений и огибающей процесса, образующегося на выходе обычнога колебател ь ног о ко нтур а, ест ь н армаль ноеи р ел ее вск ое рас пр еделе ние с о ответ- Оственно. Применение такого колебательного контура для цепей имитацииатмосферных радиопомех нецелесообразно, поскольку ие обеспечивается достаточ ная точность моделирова ния распределений огибающей и...

Номер патента: 1180567

Опубликовано: 23.09.1985

Авторы: Мальцев, Плаксин, Штраль

МПК: F15C 3/04, G06G 5/00

Метки: пневматический, повторитель

...2 Сер 8в 10 Составитель Н. Лапин Техред И. Верес Корректор А. Тяско Тираж 647 Подписное ВНИИПИ Государственного комитета СССР по делам изобретении и открытий 13035, Москва, Ж - 35, Раушская наб д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Редактор Е. ЛушниковаЗаказ 5878/31 Изобретение относится к элементам пневмоа вто мати ки.Цель изобретения - обеспечение работы повторителя при высоком давлении.На чертеже изображена схема повторителя,Пневмоповторитель содержит корпус 1,крышку 2 и зажатую между ними гайкой 3мембрану 4, служащую заслонкой сопла 5и разделяющую внутреннюю полость на глухую камеру 6 и проточную камеру 7,Глухая камера 6 соединена с входнымканалом 8. Сопло 5 подключено к атмосфере. В торце камеры 7 выполнена...

Номер патента: 1180929

Опубликовано: 23.09.1985

Автор: Гребеник

МПК: G06G 1/08

Метки: вычислительное

...свободного независиНа дополнительных дисках могут закрепляться в заданных азимутах пластины 7 с нанесенными на них диаграммами направленности антенн, которые прижимаются к дополнительным дискам прозрачными дисками 8. Дополнительные диски 5 с шестернями 4, пластинами 7 и дисками 8 жестко скреплены между собой, помещены на осях, закрепленных в диске 3 с помощью гаек 9 (оси на чертеже не показаны), и могут поворачиваться одновременно с поворотом верхнего диска на один и тот же угол, но в противоположных направлениях, так как шестерни 2 и 4 связаны между собой через сателлитньге шестерни 10, укрепленные на верхнем диске с помощью гаек 11, и имеют равные диаметры. За счет этого изменяется взаимная ориентация диаграмм нап" равленности...

Номер патента: 1180930

Опубликовано: 23.09.1985

Автор: Шкутко

МПК: G06G 1/14

Метки: вычислительное

...системой гра фических зависимостей требуемого размера от размера заготовки и ко" личества заготовок, укладываемых в ряд. прямоугольной рамки 2 со шкалами 3 и 4, перемещаемой по 20 планшету, прозрачной подвижной пластины 5, установленной в направляющих пазах рамки. На пластину 5 нанесена система графических зависимостей, выполненная аналогично и 25 зеркально системе графических зависимостей, нанесенной на планшет, но в оптимально ограниченных пределах. 30Устройство работает следующим образом.Например, требуется раскроить лист металла шириной 1350 мм на заготовки 217 302 мм. При традиционном способе раскроя по ширине ме 35 талла получается 6 размеров 217 мм и образуется остаток 48 мм. Для уменьшения остатка применяется предлагаемое...

Номер патента: 1180932

Опубликовано: 23.09.1985

Автор: Бельке

МПК: G06G 7/64

Метки: механической, моделирования, передачи

...на входы которого подаются напряжения, пропорциональные пере менным величинам, входящим в правую 2 4часть уравнений. На выходе интегросуммато.ров формируется напряжение, пропорциональное величине, стоящей в левой части уравнеУравнения (1),(5),(6),(7),(10) и (11),описывающие движение масс, моделируютсясоответственно интегросумматорами 2, 15, 17,28, 27 и 30. Уравнения: (2) (3) (4) (8) и (9)описывающие, упругие связи, моделируютсясоответственно интегросумматорами 5, 6, 8,20 и 23,Устройство работает следующим образом.Режим нейтрали,В этом случае на третьем выходе датчика21 положения рычага переключения передачпоявляется сигнал, соответствующий логическойединице (на" остальных выходах - логическийноль). Этот сигнал, проходя через...
