Номер патента: 890408

Опубликовано: 15.12.1981

Автор: Новиков

МПК: G06G 7/18

Метки: аналогового, дифференцирования, сигнала

...фильтре 3.Технико".зкономический эффект отиспользования изобретения определяп ется возможностью повцаения точности дифференцирования аналоговых сигналов. Формула изобретения 45 Целью изобретения является устранение инерционного запаздывания сигнала производной.Цель достигается тем, что устройство для дифференцирования аналогового сигнала, содержащее интегрирующий Фильтр, вход которого соединенс выходом устройства, содержит блокумножения и блок деления, первыйвход блока умножения является входомустройства, выход блока умножениясоединен с выходом устройства и спервым входом блока деления, второйвход которого соединен с выходом интегрирующего фильтра, а выход блокаделения соединен со вторым еходомблока умножения.На чертеже представлена...

Номер патента: 890409

Опубликовано: 15.12.1981

Авторы: Нечаев, Садыхов

МПК: G06G 7/26

Метки: генератор, функций

...и ло ков 2 взвешенного алгебраическогосуммирования (где и+1 - порядок генерируемой системы интегральных функцийУолша), причем каждый из блоков 2подключен входами к и выходам генератора 1, а выходом - к выходной шинесоответствующей интегральной функцииУолша генератора, Каждый из блоков 2может быть реализован на суммирующемоперационном усилителе прямой и инверсный входы которого соединен с соответствующими весовыми резисторами,Принцип действия генератора Функций основан на регистрации уравнений связи интегральных Функций Уолша Р(1,й) с кусочно-постоянными функция" ми Уолша Иа 1(1 - 1 с) (диадно-упорядоченными по Пэли);Р(1,С): Иа 1( -1,.) ., (1)о 8 Э 0 0 Э4где 1=0,1,2 - порядок генерируемойфункции, Р(0 с)=1;аргумент (время)функции, 0т....

Номер патента: 890410

Опубликовано: 15.12.1981

Авторы: Садовой, Шестопалов

МПК: G06G 7/46

Метки: задач, интегратор, нелинейных, решения, сеточный

...функциональная схема одного узлового элементасеточного интегратора.В приведенной схеме резистивныеэлементы 1 вместе с емкостными элементами 2 представляют собой эле890410 Формула изобретения каз 11007Подписно"Патент", ул, Проектная,менты ВС-сетки, В схему узла входят также дополнительный емкостный элемент 3, ключевой элемент 4, триггер шмитта 5, диодный ключ 6, эмиттерный повторитель 7 и генератор напряжения 8, В каждую ветвь узла включенны дополнительно постоянные резисторы 9, зашунтированные нелинейными элементами 10. В целом сеточная модель состоит из и описанных узлов.Интегратор работает следующим образом,При изменении потенциала узла А происходит изменениЕ величины сопротивления нелинейных элементов 10, что в свою очередь,...

Номер патента: 890411

Опубликовано: 15.12.1981

Авторы: Пономарев, Чувичкин

МПК: G06G 7/48

Метки: моделирования, передачи, сигналов, тракта, цифровых

...к которому подсоединен источник циФровой информации. В качестве последнего может использоваться как внешний датчик цифрового теста, так и генератор псевдослучайных последовательностей импульсов 1, подключаемый через ключ ко входу устройства. Упраляющий вход частотного модулятора соединен с выходом сумматора 7, один вход которого через аттенюатор 8 подключен к выходу источника постоянного напряжения 10, а второй вход через аналогичный аттенюатор 9 и вспомогательный формирователь шумового напряжения 11 соединен с дополнительным выходом генератора псевдослучайных последовательностей импульсов 1. Выход блока Фазоимпульсной модуляции 3 соединен с первым входом первого элемента И 12 и одновременно через инвертор 13 - с первым входом второго...

Номер патента: 890412

Опубликовано: 15.12.1981

Автор: Арчаков

МПК: G06G 7/62

Метки: емкостного, моделирования, нелинейной, характеристики, элемента

...напряжения О с выхода источника 1 пЬступает на входпреобразователя 2, Последний можетбыть настроен на любую Функциональную зависимость, например,О = Опт 51 п( Оу), (2)где О, и 1 - постоянные коэффициенты.В соответствии с (2 ) при возрастании Оу напряжение О на выходепреобразователя изменяется ло синусоидальному закону, т.е. периодически возрастать и убывать,В модуляторе 3 это напряжениесравнивается с периодическим пилообразным напряжениемЕ Кс,где К - постоянный коэффициент;время.Напряжение вырабатывается генератором 4, его период равен Т,В результате сравнения с модулятора 3 снимается периодическая последовательность прямоугольных импульсов относительной длительностью.е=Ето(4)При возрастании О происходитувеличение у...

Номер патента: 890413

Опубликовано: 15.12.1981

Авторы: Петренко, Фрид

МПК: G06G 7/62

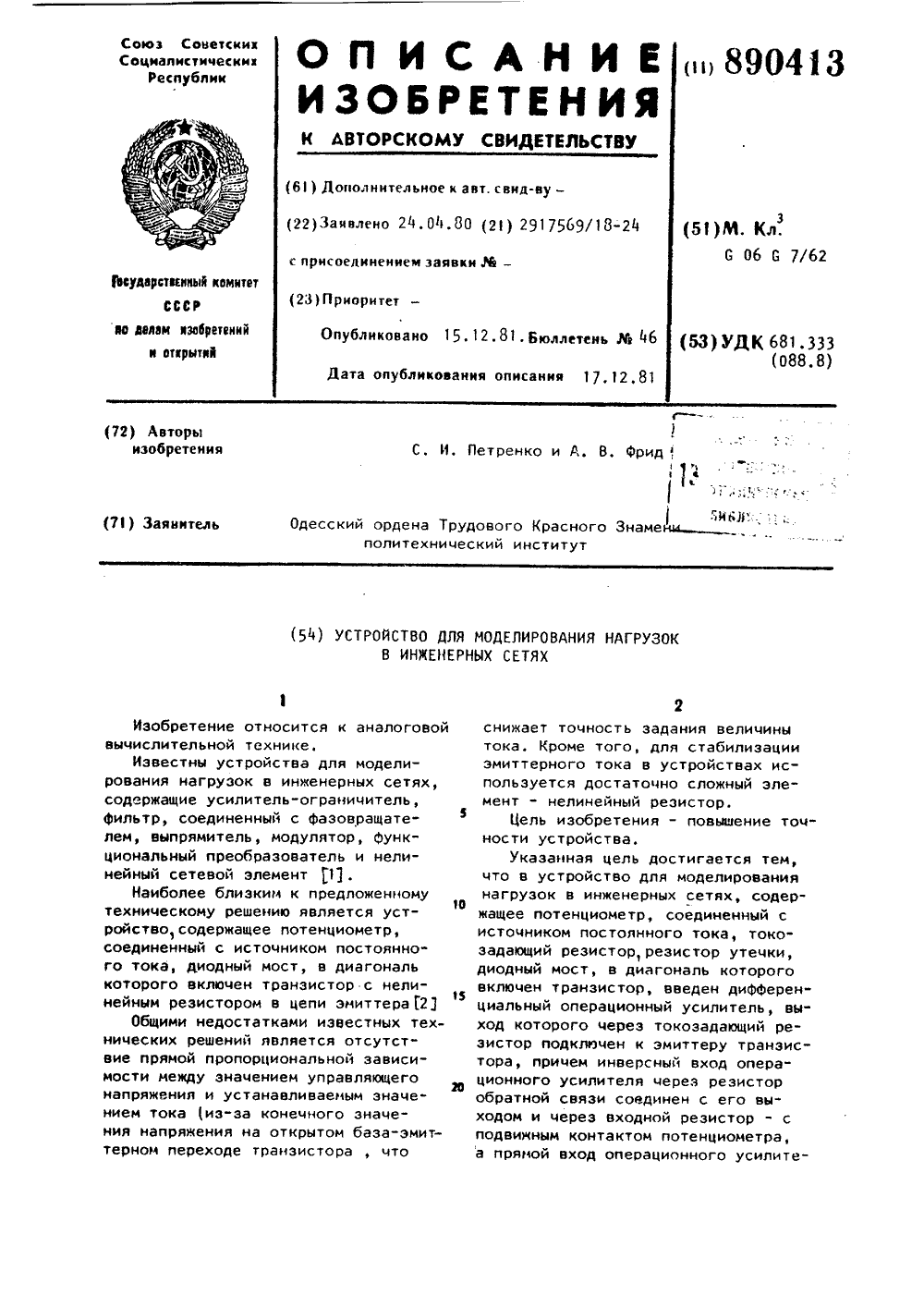

Метки: инженерных, моделирования, нагрузок, сетях

...содержит диодный мост1, транзистор 2 в ключевом режиме(для примера на схеме показан транзистор р-п-р-типа, при использованиитранзистора и"р-и-типа полярность источника нужно поменять на противоположную), токозадающий резистор 3,дифференциальный операционный усилитель 4, резистор 5 обратной связи,входной резистор 6, потенциометр 7,источник постоянного тока 8, резистор утечки 9,Устройство работает следующимобразом,За счет использования диодногомоста 1 входной ток устройства связан с током коллектора 3, транзистора 2 соотношениемЛ =ЛДля современных транзисторов коэффициент передачи токав схемес общей базой практически равен единице (с погрешностью порядка 13 именьше), поэтому 3не зависит от величины входного напрчения и можно сцитать,...

Номер патента: 890414

Опубликовано: 15.12.1981

Авторы: Коваленко, Коннов, Удут, Яковенко

МПК: G06G 7/62

Метки: двигателя, моделирования, постоянного

...фиг. 2 приведена схема замещения силовой цепи реверсивного вентильного преобразователя с совместным управлением группами, нагруженного на двигатель постоянного тока, где: 1 и 1; 1 и 1 - ЭДС и ток соответственно первой и второй групп вен= тилей преобразователя;Й. и , Ви 1. - активное со-. противление и индуктивность цепи соответственно первой и второй группы;1 и 1 - ЭДС и ток двигателя;й и 1 - активное сопротивление и индуктивность цепи двигателя. 4В соответствии со схемой замещения можно записать;,% ) ), р, ц, )1 а- Ь %2 ь Ф)5)+ , ЬФ Ц%Я )1 Я-Я, (ь)зо Агде д. а 1. Е . ( +).).По выражениям (3), (6) и (5) составлено предлагаемое устройство длямоделирования двигателя постоянногогз тока, при этом дополнительно учтено,что 1 сФ, где с -...

Номер патента: 892448

Опубликовано: 23.12.1981

Авторы: Безгузиков, Брыжинский, Величко, Винников, Каназеев

МПК: G06G 7/52

Метки: двумодальных, дифференциальных, законов, параметров, распределения, шума

...выход второго детектора соединен с пороговым блоком.Иа чертеже представлена функциональная схема устройства для определения параметров двумодальных дифференциальных законов распределения шума.Устройство содержит согласукяций блок 1, модальный детектор 2, интегратор 3, измеритель 4 значения моды, умножитель 20 5 на два,усилитель-ограничитель 6, де:ектор 7, имеющий квадратическую вольтамперную характеристику, детектор 8, имеющий линейно-ломаную вольт-амперную характеристику, измерительный блок 9, 25 пороговый блок 10 с рядом градаций, ин дикатор 11, переключатель 12.Устройство работает следующим образ омэИсходный сигнал поступает на согла сующий блок 1, где нормируется и поступает далее на вход модального детектора 2, на...

Номер патента: 892451

Опубликовано: 23.12.1981

Автор: Фесенко

МПК: G06G 7/32

Метки: импульсов, сигнала, формирователь, экстремумам

...определить информацию о модуле производной от входного сигнала, что расширяет функциональную возможность устройства. Устройство содержит блок 1 храненияи выборки сигнала, генератор 2 управляемой частоты, дифференциальный усилитель 3, триггер 4, последовательно соединенные блок 5 выделения модуля сигнала, усилитель 6, фильтр 7 низких частот.Первый вход и выход блока 1 хранения ивыборки сигнала соединены с первыми,входами дифференциального усюытеля 3,второй вход - с выходом генератора 2управляемой частоты, Первый и второй входы триггера 4 подключены к выходам диффере 1 шиального усилителя 3 к первому и.второму входам блока 5 выделения модулясигнала, а выход - к первой выходной шине. Вход генератора 2 управляемой чаототы соединен с выходом...

Номер патента: 892452

Опубликовано: 23.12.1981

Автор: Журавин

МПК: G06G 7/52

Метки: амплитудный, анализатор, импульсов, случайных

...заполненияЗУ с помощью импульсного счетчика входных сигналов, а запуск ждущего ГПН осушествляется при переполнении счетчика.40На чертеже представлена структурнаясхема анализатора. Амплитудный анализатор содержит ЗУ 1, элементы 2 сравнения, счетчик 3, ГПН 4, блок 5 переключения, пороговый блок 6, селектор 7 импульсов по длительности, элемент 8 задержки.Вход енализаторое соединен со входом счетчика 3 и ЗУ 1, выходы которого подключены соответственно к первому входу 50 элементов 2 сравнения, вторые входы эле-, ментов 2 сравнения соединены с первым входом блока 5 переключения и выходом ГПН 4, вход которого подключен к выходу , счетчика 3. Выходы элементов 2 сравне ния объединены и соединены со вторым входом блока 5 переключения и входами...

Номер патента: 894723

Опубликовано: 30.12.1981

Авторы: Бутаков, Ильиных

МПК: G06G 5/00

Метки: пневматических, приборов

...б манометр 7 Задатчики894723 4близительно равны, то мало и времяпереходного процесса, вызванного подключением маломощного контролируемого прибора к нагрузке - манометру.Вследствие этого время контроля сокращается на 20-30. Формула изобретения руемым входом реле 6 переключения,входом усилителя 5 мощности и входомповторителя 3 со сдвигом, выход которого подключен ко второму входуэлемента 4 сравнения, выход которогосоединен с управляющей камерой реле6 переключения, второй коммутируемыйвход которого связан с выходом усилителя 5 мощности, а выход - с манометром 7.Предлагаемое устройство работаетследующим образом,При появлении на каком-либо из управляющих входов коммутатора 2 единичного сигнала=1 на выходе коммутатора и, следовательно, на...

Номер патента: 894724

Опубликовано: 30.12.1981

Авторы: Гаврилов, Кузьмичев

МПК: G06G 7/12

Метки: выделения, модуля, сигнала

...резистор 6 и дополнительный масштабный резистор 7, причем катод диода 4, соединенный с анодом диода 3, подключен к выходу усилителя 2, катод диода 3 является выходом устройства и соединен с резистором 5, второй вывод которого подключен к аноду диода 4 и инверти рующему входу усилителя 2, резистор 7 включен между выходом операционного усилителя и выводом резистора б, источник сигнала подключен ко входу повторителя 1 напряжения, выход которого через разделительный конденсатор 8 подсоединен к резистору б,40 45 50 55 Устройство сработает следующим образом.При подаче на вход положительной полуволны переменного напряжения последняя инвертируется операционным усилителем 2, обратная связь по инвертирующему входу замыкается через диод 4. Диод 3...

Номер патента: 894725

Опубликовано: 30.12.1981

Авторы: Бабаханов, Ибрагимов, Исмаил-Заде

МПК: G06G 7/161

Метки: деления, напряжений

...для деления напряжений.Устройство содержит блок 1 управления, выход которого подключен к одному из входов триггера 2 и входам интегрирующих ЙС-цепей 3 и 4, выходы которых подключены соответственно к первым входам нуль-органов 5 и 6, вторые входы которых соединены со входами устройства, а выходы через элемент ИЛИ 7 - с первым входом первого элемента И 8, второй вход которого подключен к выходу триггера 2, а выход - к другому входу триггера 2, входу интегрирующей ВС-цепи 9 и одному из входов триггера 1 О, выход которого подключен к первому входу второго элемента И 11, второй вход которого подключен к выходу элемента ИЛИ, а выход - к другому входу триггера 10 и к управляющему входу ключа 12, соединяющего выход ВС-цепи цепей...

Номер патента: 894726

Опубликовано: 30.12.1981

Автор: Фесенко

МПК: G06G 7/161

Метки: множительное, четырехквадрантное

...дополнительному выходу первого модулятора 3.Четырехквэдрантное множительное устройство работает следующим образом.Внутренний генератор широтно- импульсного модулятора 3 формирует короткие прямоугольные импульсы для синхронного запуска модуляторов 3 и 4 (на схеме связь между модуляторами не показана), а также осуществляет через дополнительный выход модулятора 3 выход непосредственно генератора) управление работой переключателя 1. При появлении импульса на управляющем входе двухпозиционного переключателя 1 ко входу фазоинвертора 2 подключается источник входного сигнала 0.Одновременно разрешается запуск модуляторов 3 идлительность импульсов на выходе которых прямо пропорциональна напряжению положительной полярности на выходе Фазоинвертора...

Номер патента: 894727

Опубликовано: 30.12.1981

Автор: Калакуцкий

МПК: G06G 7/18

Метки: аналогового, долговременного, интегрирования, сигнала, униполярного

...своим выходом к счетному входу триггера 7, Сигнал с выхода компаратора 6 вызывает перекпючение триггера 7 в противоположное состояние, что, в свою очередь, приводит к запиранию ключевого элемента 3 и открытию ключево-, го элемента 4. Следствием. этого является изменение полярности входного сигнала интегрирующего усилителя 8, т.е. инвертирование входного сигнала.С этого момента начинается процесс перезаряда конденсатора 9 в цепи отрицательной обратной связи интегрирующего усилителя 8, в результате чего вь 1 ходной сигнал этого усилителя сначала уменьшается до нуля, сохраняя при этом ту же полярность, что и на предыдущем этапе, а затем, после изменения полярности, возрастает.по амплитуде. В момент равенства амплитуд второго эталонного...

Номер патента: 894728

Опубликовано: 30.12.1981

Автор: Ермаков

МПК: G06G 7/18

Метки: дифференцирующее

...устройство работает следующим образом. При нулевом состоянии триггера 9 единичное напряжение с его инверсного выхода приложено ко входу установки нуля распределителя уровней 8, что удерживает последний также в нулевом состоянии несмотря на то, что на его счетный вход поступаю 1 импульсы генератора 7. При этом единичное напряжение с выходов распределителя .3 приложено ко входам смещенияусилителей 1 и 2, в результате напряжение на конденсаторах 5 поддерживается постоянным и равным для каждого конденсатора значению, накопленному в предыдущем такте работы уст О ройства.Появление очередного импульса генератора 6 приводит к срабатываниютриггера 9, который снимает единицное напряжение со входа установки 15 нуля распределителя 8 и на его...

Номер патента: 894729

Опубликовано: 30.12.1981

Автор: Фесенко

МПК: G06G 7/18

Метки: дифференцирования, сигналов, частотно-импульсных

...7 подключен входом к выходу блока 8 вычитания импульсов, соединенного первым и вторым вхо. дами с выходами соответственно вто о- второго и третьего управляемых делителей частоты 9 и 10, Счетные входы управляемых делителей 9 и 10 подключены к выходу генератора 11 опорной часто. ты и входу делителя 12 частоты, Выход делителя 12 соединен со счетным входом счетчика 2, подключенного кодовым выходом к информационному входу первого регистра 3 памяти, Выход регистра 3 соединен с управляющим входом второго управляемого делителя 9 и информационным входом второго регистра 4 памяти, выход которого подключен к управляющему входу третьего управляемого делителя 10.Предлагаемое. устройство работает следующим образом. В блоке 1 управления по...

Номер патента: 894730

Опубликовано: 30.12.1981

Авторы: Герасин, Лапенко

МПК: G06G 7/186

Метки: интегратор

...образом, чтоминимальному среднему значению ОХсоответствует напряжение 04 на выходе интегратора. При увеличении вход,ного напряжения от величины ОВХ доЮ в момент времени й скоростьзаряда конденсаторов также возрастает в К раз. В момент времени й. напЙряжение на конденсаторе 31 достигаетуровня ограничения О и в дальнейшемне меняется, при этом напряжения,до которых заряжаются остальные и"1конденсаторы, при условии ССС с СС С (где С - емкость конденсаторов) меньше О . При дальнейшемувеличении входного напряжения от величины 01, до М ОВХ (момент времений) скорость заряда остальных и конденсаторов дополнительно возрастает в К раз. В момент времени 1 уровня ограничения Оо достигает найряже-.ниена конденсаторе 3 и так далее.Выходное напряжение...

Номер патента: 894731

Опубликовано: 30.12.1981

Авторы: Виноградов, Марченко

МПК: G06G 7/186

Метки: интегро-задающее

...соедийены с шиной нулевого потенциала, неинвертирующий вход усилителя 1 через масштабйый резистор б, соединен с вхо-. дом устройства,а через масштабный резистор 7 - с выходом усилителя 4, инвертирующий вход которого через ,масштабный резистор 8 соединен с выходом устройства.Устройство работает следующимобразом.На вход .устройства подается напряжение О) (плюсом к резисторам6 и 8). Это йапряжение интегрируетсяусилителем 4, Постоянная интегрирования определяется резистором 8 иконденсатором 5. Усилитель 1 работает в ключевом режиме. Положительноенапряжение с его выхода не пропускается диодом 2. Интегрированиеоканчивается тогда, когда напряжение на выходе устройства превышает напряжение входа устройства, умноженного,на коэФФициент...

Номер патента: 894732

Опубликовано: 30.12.1981

Авторы: Волгин, Вьюнов

МПК: G06G 7/186

Метки: интегрирующее

...источника 4 входного напряжения и резистора 5. Токозадающая цепь 3 присоединена ко входу неинвертирующего усилителя 1, выходные. зажимы которого присоединены ко вхо" 25 ду инвертирующего усилителя 2. Между. входом неинвертирующего усилителя 1 и выходом инвертирующего усилителя 2 включен интегрирующий конденсатор 6. Между выходом неинвертирующего усилителя 1 и точкой соединения резистора 5 и конденсатора 6 включен компенсирующий резистор 7. В частности, неинвертирующий усилитель 1 может быть выполнен на дифференциальномЭ усилителе 8, охваченном через резисторы 9 и 10 отрицательной обратной связьюПогрешность интегрирования определяется выражениемУв а ф РСИ,)рею кк)1 1-К 1В 11 В 6 Вк45 где К и К- соответственно коэффициенты усиления...

Номер патента: 894733

Опубликовано: 30.12.1981

Авторы: Антонов, Васильков, Гуревич

МПК: G06G 7/19

Метки: коррелятор

...является первым входом коррелятора, и операционный, усилитель, между инвертирующим входом и выходом которого включен конденсатор, введены два масштабных резистора и параллельно соединенные резистор и конденсатор, первая общая точка которых обьединена со входом резистивного делителя и является ,вторым входом коррелятора, а вторая - соединена с инвертирующим входом операционного усилителя, который соединен с шиной нулевого потенциала через первый масштабный резистор и с выходом переключателя через второй масштабный резистор, второй выход переключателя соединен с шиной нулевого потенциала.Таким образом, предлагаемое устройство содержит только один аналоговый ключ, управляемый источником опорного напряжения с несимметричным выходом,...

Номер патента: 894734

Опубликовано: 30.12.1981

Авторы: Бронякин, Голубев

МПК: G06G 7/20

Метки: величин, вычисления, двух, квадратного, квадратов, корня, разности

...сравнения, третий масштабныйблок 12, блок 13 умножения, ключевойэлемент 14, первый 15, второй 16 итретий 17 входы и выход 18 устройства,Устройство для вычисления корняквадратного из разности квадратовдвух величин работает следующим обра- а 5зом,С первого входа 15 одна величина М поступает на первый квадратор 1,4 О вторая величина т со второго входа 16поступает на второй квадратор 2.В блоке 3 деления происходит деле" ние квадрата первой величины на квадрат второй величины.Сигнал с выхода блока 3 деления проходит последовательно через третий квадратор 4, первый масштабный блок 5 и инвертор б так, цто на выходе инвертора 6 сигнал равен"0,68 х(1)Одновременно сигнал с выхода бло" ка 3 деления проходит через второй масштабный блок 8 и...

Номер патента: 894735

Опубликовано: 30.12.1981

Авторы: Акимов, Гордин, Рудковский, Селезнев, Сытников

МПК: G06G 7/20

Метки: воспроизведения, степенных, функций

...выход иоперационного усилителя является выходом устройства, каждый четный из(и) резисторов смещения включен между входом соответствующего операционного усилителя и шиной положительного опорного напряжения, а каждыйнечетный - между входом соответствующего операционного усилителя и шинойотрицательного опорного напряжения.На чертеже приведена блок-схемаустройства.Устройство содержит аналого-цифровой преобразователь 1 непосредственного считывания, и цифроаналоговых преобразователей 21.2, иоперационных усилителей 3, , 3и резисторов 1, 1, и обратной связи суммирующих резисторов 51,5, ирезисторов смещения 6,и инвертор 7.Предлагаемое устройство работаетследующим образом.Входное напряжение Оподаетсяна вход аналого-цифрового преобраэова".теля 1,...

Номер патента: 894736

Опубликовано: 30.12.1981

Автор: Фесенко

МПК: G06G 7/24

Метки: логарифмический

...счетчик 4, вход5 и выход б логарифмического преобразователя.Двухквадрантный преобразователь 3содержит первый 7 и второй 8 управляемые линейные генераторы импульсов,элемент ИЛИ 9, первый 10 и второй 11входы, первый 12, второй 13 и общий14 выходы.Логарифмический преобразовательработает следующим образом.Схема 1 формирует усиленную разность входного напряжения со входа 5и выходного напряжения преобразователя 2 и изменяет частоту выходных импульсов преобразователя 3 по линейному закону. На первом выходе 12 преобразователя 3 формируются импульсыс частотой, пропорциональной положительному значению выходного напряжения схемы 1, на втором выходе 13 импульсы с частотой, пропорциональной отрицательному значению выходного напряжения схемы 1, а на...

Номер патента: 894737

Опубликовано: 30.12.1981

Автор: Кондаков

МПК: G06G 7/26

Метки: воспроизведения, времени, коэффициентов, переменных

...устройства. Управляющий вход регистра 10 подключен к выходу первого элемен:та И 16.Устройство работает следующим образом.Требуемые переменные во временикоэффициенты Г;(й) (где 11 а) реализуются в устройстве по методу кусочно-линейной аппроксимации с равномерным расположением узлов аппроксимирующих функций по оси аргумента й. Начальное значение каждой из аппроксимирующих функций, соответствующее =0 и являющееся первым узлом аппроксимации, задается непосредственно значением ординаты,а все последующие уз" лы представляются значениями приращений ординат и знаками приращений ординат аппроксимирующих функций на соответствующих им участках аппроксимации. Представленная таким образом информация о значении ординат аппроксимирующих функций в...

Номер патента: 894738

Опубликовано: 30.12.1981

Авторы: Ведерников, Кондаков

МПК: G06G 7/26

Метки: воспроизведения, времени, коэффициентов, переменных

...первый 1 и второй 2 кусочно-линейные аппроксиматоры, усилитель-Фильтр 3, генератор 4 прямоугольных импульсов, первый 5, второй 6 и третий 7 счетчики, блок 8 сравненил кодов, блок 9 Форми- рования широтно-импульсного сигнала, инвертор 10, блок 11 управления, первую 12, , 12, , и вторую 131, , 13 л группы из идополнительных кусочно-линейных аппроксиматоров идополнительных усилителейФильтров 14 и клюцей 15 15четвертый счетчик 16, дешифратор 17и выходной сумматор 18,Устройство для воспроизведенияпеременных во времени коэффициентовработает следующим образом,Последовательно включенные четыресчетчика 6, 7, 5 и 16 пересчитываютпрямоугольные импульсы с выхода генератора 4. Второй 6, третий 7 счетчи"ки, блок 8 сравнения кодов и блок...

Номер патента: 894739

Опубликовано: 30.12.1981

Авторы: Доломанова, Конарев, Малевинский, Прижилов

МПК: G06G 7/26

Метки: вычисления, лапласа, обратной, функции

...3,Предлагаемое устройство. работаетследующим образом.Рассмотрим алгоритм вычисленияобратной функции Лапласа, реализуемый предлагаемым устройством.Прямая Функция Лапласа имеет .видХ=фх): -е ае х)Обратную функцию Лапласа, т.е. та".,кое значение аргумента, для которогоФункция Лапласа равна 5, обозначим(2) запишем в виде4 м МГ хВфе =о,евое, (з)где ф - независимая переменная, выполняющая роль времени,Уравнение (3) интегрируется приначальном условии х(0)в О. Интегрирование производится до времени, соответствующего требуемому значениюаргумента обратной функции Лапласаьо,.Рассмотрим процесс вычисления обратной функции Лапласа.8 нацальный момент времени й = Д =(0)х = 0 на выходе электромеханического Функционального преобраэова"теля 1,...

Номер патента: 894740

Опубликовано: 30.12.1981

Авторы: Губин, Казаков

МПК: G06G 7/30

Метки: интерполятор, линейный

...на считывание амплитуды первого отсчета, который поступает на инвертирующий вход блока1 (фиг. 2 б), при этом с выхода блока 6 на управляющий вход блока 4 умножения поступает напряжение, обратно пропорциональное интервалу времени Т.До момента 1 напряжение на выходе интегратораравно нулю, поэтому на выходе сумматора 1 после прихода управляющего. импульса появляется напряжение, равное по величине ипротивоположное по знаку амплитудепервого отсчета. Управляющий импульсс выхода блока 9 открывает на короткий интервал времени ключ 2,Амплитуда первого отсчета фиксируется на аналоговом ЗУ 3 и поступаетна вход блока 4 умножения, на выходекоторого формируется постоянное напряжение, пропорциональное амплитуде первого отсчета и обратно...

Номер патента: 894741

Опубликовано: 30.12.1981

Авторы: Бережная, Бухман, Макаренко, Федоров

МПК: G06G 7/46

Метки: внешних, задач, краевых, моделирования

...внешних краевых задач работает следующимобразом.На В-сетке 1 набирается поле, моделирующее среду, например массив горных пород. Предварительно в блоки12-14 памяти записываются коэффициенты матрицы суммирования. Под действием управляющих сигналов, поступающих35с выхода генератора 17 тактовых импульсов, производится сдвиг информации в блоках 12-14 памяти. Из них извлекаются соответствующие коэффициентц, которые устанавливаются в цифро 40аналоговых умножителях 5-7 и с которыми суммируются потенциалы внутренних узловцх точек Р-сетки. Одновременно через счетчик 15 и дешифратор16 подключается определенный ключ9-11, соответствующий выбранной вданном цикле строке матрицы. Результат суммирования с выхода сумматора8 через ключи 9-11...

Номер патента: 894742

Опубликовано: 30.12.1981

Авторы: Курыло, Скучас

МПК: G06G 7/48

Метки: вибродвигателя, моделирования

...с. выхода генератора 17 поступает через блок 18 обратной передаточной функции вибратора навход вибратора 2. Блок 18 обратной пе-.редаточной функции вибратора выполняется в зависимости от динамической структуры и параметров вибратора 2. Если, например, применяется электро- динамический вибратор, динамика которого описывается дифференциальным уравнением второго порядка, то, чтобы вибратор передавал колебания генератора 17 заданного закона и амплитуды, блок 18 обратной передаточной Функции вибратора должен быть выполнен в виде Фильтра с характеристикой реализующей оператор, обратный колебательному.При сложной конфигурации ротора 1 максимальный момент, передаваемый от двигателя пьезодвигателя на ротор, передается, когда достигается...
