G06G — Аналоговые вычислительные машины

Номер патента: 547781

Опубликовано: 25.02.1977

Авторы: Маурер, Суворов, Цытович

МПК: G06G 7/16

Метки: делительное

...следующим об547781 аз 877/101Подписное Интегратор 2, релейный элемент 3 через первый множительный блок 5 и операторный резистор 6 братной связи 4 образуют автоколебательный контур. На выходе релейного элемента 3 формируется периодическое на 5 пряжение прямоугольной формы, среднее значение этого напряжения за период авто- колебаний пропорционально величине сигнала- делимого.Амплитуда сигнала на выходе первого множительного блока 5 равна величине делителя. Среднее значение напряжения на выходе 10 устройства равно произведению амплиту ды выходного напряжения релейного элемента 3 на отношение величин сигнала-делимого и сигнала-делителя.Преобразователь частота-аналог 7 преобразует прямоугольное периодическое напряжение с выхода релейного...

Номер патента: 547782

Опубликовано: 25.02.1977

Авторы: Маурер, Суворов, Цытович

МПК: G06G 7/16

Метки: множительное

...модулятора 1 формируется напряжение прямоугольной формы, длительность импульсов которого и частота пропорциональны величине входного сигнала первоГО сомножителяеКанал преобразования сигнала второгосомножителя, действующего на втором входе 11 устройства, представляет собой автоколебательную систему, которая преобразуетвходной сигнал в напряжение прямоугольнойформы аналогично широтно-частотно-импульсному модулятору 1.ЯбБлок синхронизации 2 формирует импульсысинхронно с положительным фронтом прямоугольного периодического напряжения с выхода широтко.частотно-импульсного модуля-тора 1. Поэтому период управляющих импульсов с выхода блока синхронизации 2равен периоду выходного напряжения широтно частотно-импульсного. модулятора 1,Это...

Номер патента: 547783

Опубликовано: 25.02.1977

Автор: Денисенко

МПК: G06G 7/19

Метки: импульсный, коррелятор

...входном сигнале требуетсябольшое усиление сигнала на выходе, Использование усилителей постоянного тока приводитК повышенному воздействию шумов и помех,нарушая работу устройства,Белью изобретения является повышение хозащишенности аналоговогольсных сигналов. Это достигается тем, что коррелятор соержит усилитель низкой частоты и измери5477 тель средней частоты, причем вход усилителя низкой частоты подключен к выходу фильтра, а выход - ко входу измерителя среднейчастоты,Сущность изобретения заключается в использовании для оценки функции корреляции импульсных сигналов средней частоты биенийнепрерывных сигналов, получаемых на выходе формирующих устройств,При подаче на вход описываемого корре Олятора исследуемых импульсных сигналов навыходе...

Номер патента: 547784

Опубликовано: 25.02.1977

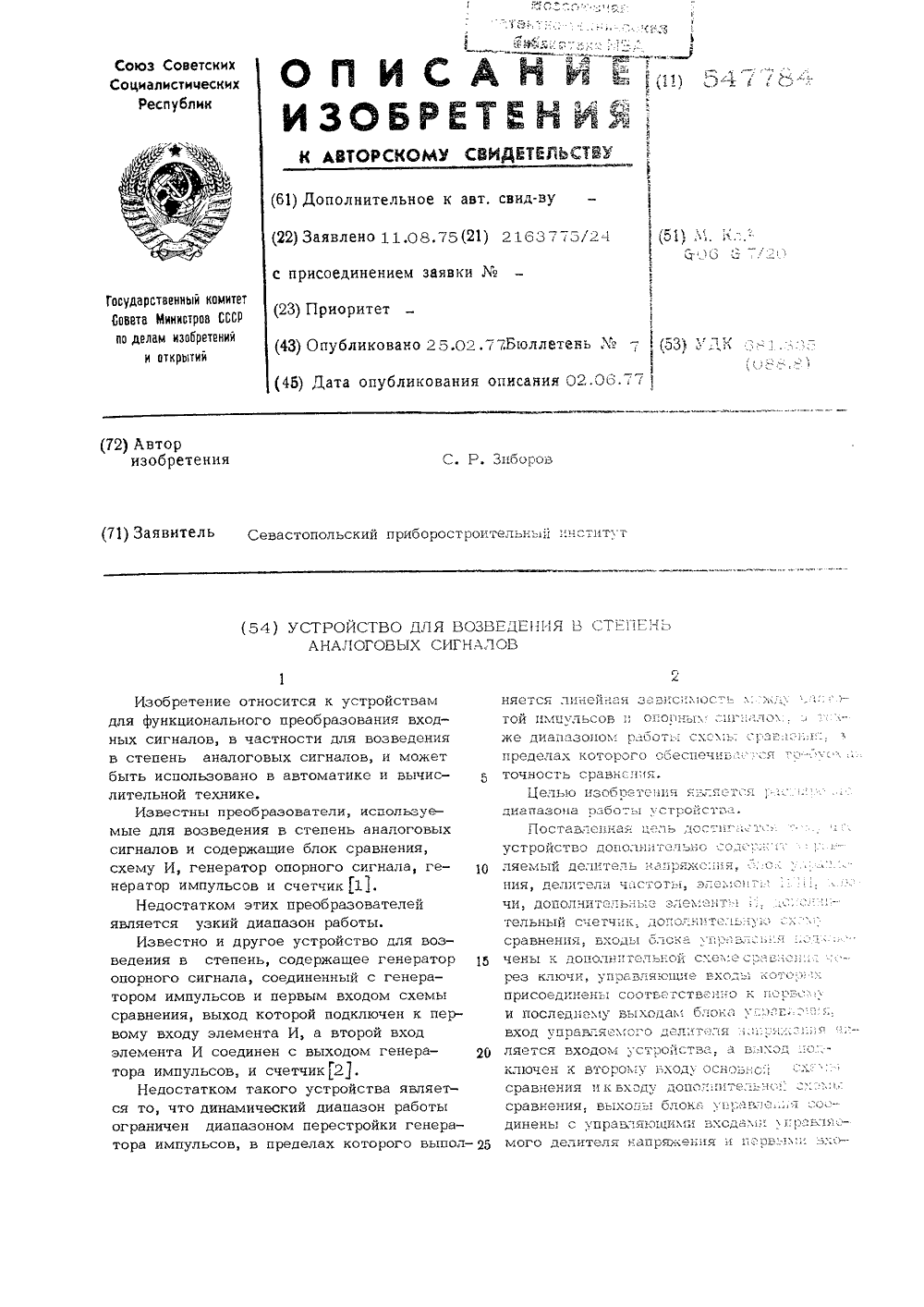

Автор: Зиборов

МПК: G06G 7/20

Метки: аналоговых, возведения, сигналов, степань

...17, считывается в50параллельном коде число И, равноей (9)е1, схемой сравнения 2, ключами 4,5образует следящую систему регулирования,работающую следующим образом.Блок сравнения 2 сравнивает сигналЧ С ПОРОГОВЫМИ ВЕЛИЧИНаМИ ЧО И тт 1 ЧО7которые заданы в схеме 2.При выполнении условия(10) Ч (Чо Чо(Ч сычт опри выполнении которого блок сравнения 2 не вырабатывает импульсы и никаких переключений в устройстве не происходит .При включении ступени наименьшего ослабления делителя 1 ключ 4 закрывает ся и отключает схему 2 от блока 6, предохраняя устройство от циклического переключения при выполнении условия (10). В этом состоянии устройство находится пока не окажется выполненным условие М те Ч(12) При этом схема 2 вырабатывает импульсы на входе...

Номер патента: 547785

Опубликовано: 25.02.1977

Авторы: Тесленко, Циделко

МПК: G06G 7/24

Метки: аналогово-цифровой, логарифмический

...10 напряжение изменяется пэ .линейному закону1 02 ф О й)= 2где Г10;- время,При достижении нулевэгэ уровня срабаты. -вает нуль-орган 12 и через блок 2 управ,ления эткрывает ключ 3, а также этключает блэк 7 задания начальных условий, Врезультате на вхэц интегратэра 8 черезключ 3 подается эпэрнэе напряжение Ор .На выходе интегратора 8 напряжение изменяется пэ законуО И) =0 (2)гце Г-пэстэянная времени интегратэра 8, Когда напряжение О (И) цэстигает нулевэгэ урэвня, срабатывает нуль-орган 11,фиксируя интервал времени 1 , равный0 с(3) На выхэце интегратэра 10 в этэт момент будет напраяжение /эпрецеляемэе изуравнения ( 1)(О 2и= (4) Сигнал с выхоца нуль-органа 11 черезблэк 2 управления закрывает ключи 3,6и эткрывает ключи 4,5. В...

Номер патента: 547786

Опубликовано: 25.02.1977

Авторы: Зубов, Крышев, Семенистый

МПК: G06G 7/24

Метки: двух, логарифма, отношения, сигналов

...ключи1 и 2, дифференцирующие элементы 3 и 4,элементы 5 и 6 сравнения, элемечт ИЛИ 7,триггер 8, генераторы 9 и 10 тактовыхи счетных импульсов, триггер 11, элемент 1 бИ 12, счетчик 13 и блок 14 цифровой индикации.Устройство работает следующим образом.С приходом тактового импульса от генератора 9 триггер 11 устанавливается в еди-Иничное состояние, а ключи 1 и 2 замыкаются, В результате импульсы с выхода генератора 10 через элемент И 12 начинают проходить на вход счетчика 13, а ко входамдифференцирующих элементов 3 и 4 прикла бдываются измеряемые напряжения, Выходныечапряжения дпфференцирующих элементов 3и 4 прикладываются ко вторым входам элементов 5 и 6 сравнения, первые входы которых подключены к соответствующим источ- ЗОникам...

Номер патента: 547787

Опубликовано: 25.02.1977

Авторы: Осипов, Суворов, Цытович

МПК: G06G 7/25

Метки: релейный, сигналов

...связи и входного масштабирующегэрезистора 1,Если на вход 15 воздействует помеха,амплитуда которой значительно превосходитдопустимую величину входного сигнала, релейный элемент 9 переходит в режим принудительного переключения с частотой сигнала помехи и относительной продолжительностью импульсов выходного напряженияустройства, определяемой соотношением полезного входного сигнала и амплитудой сигнала помехи,Если в результате воздействия сигнала помехи выходное напряжение интегратора превысит зону нечувствительности ограничительных диодов 5 и 6, в цепь отрицатель 55 ной обратной связи интегратора 4 включится накопительный конденсатор 2, Увеличение постоянной времени интегратора 4 приводит к уменьшению сигнала ошибки устройства, в...

Номер патента: 547788

Опубликовано: 25.02.1977

Авторы: Браго, Зубков, Коротков, Царев

МПК: G06G 7/26

Метки: функциональный, число-импульсный

...и элементы И6, 7 и 8,Преобразователь работает следующимобразом. На вход устройства подается после- одовательность импульсов, количество которыхсоответствует абсциссе моделируемой функции. При формировании участков кусочно ломаной кривой с коэффициентами наклонаменьшими единицы от программного блока 2 нагенератор 3 пачек импульсов поступает сигнал запрета, а на элемент И 8 - сигналразрешения, Входные импульсы через элементы И 8 и ИЛИ 4 подаются на двоичныйумножитель 1, где осуществляется умноже- Оние числа импульсов на заданный программным блоком 2 коэффициент наклона, величина которого меньше единицы,Выходная последовательность импульсовдвоичного умножителя поступает на вход ре- жверсивного счетчика 5, который суммируетприращение...

Номер патента: 547789

Опубликовано: 25.02.1977

Авторы: Ануфриев, Лотоцкий, Нейдлин, Прутт

МПК: G06G 7/26

Метки: функциональный

...находящихся по величинев пределах отЕ:й /й до Е+М /Я,сигнал на входе усилителя 5 пренебрежимо мал,обратная связь усилителя 1 определяетсятолько резистором 2 и коэффициент переда Очи преобразователя определяется отношениемР /Й . При выходном сигнале, выходящем зауказанные пределы, усилитель 5 входит внасыщение, обратная связь усилителя 5 посиги лу разрывае ся и на его входе обра 1 бзуется сигнал, углублякпций обратную связьи снижающий коэффициент передачи преобразователя, В таком случае коэффициент передачи может быть определен по формулеЯ, ЯЪ+34 1+ "32 3 4В приведенных соотношениях сопротивлениярезисторов 2,3,4,6 и 7 обозначены Я М 2 бг з3 , Я И Яу, а уровни ограничения выходногосигнала усйлителя 5 при...

Номер патента: 547790

Опубликовано: 25.02.1977

Авторы: Блейерс, Новиков, Опманис, Родэ

МПК: G06G 7/46

Метки: кодоуправляемый, модели, сеточной, элемент

...которого соединен с блоком аналоговой памяти,а выход - со вторым входом блок управле547790 напряжение отпирания, напряжение исток-аатвор МОП-транзисторов.Кодоуправляемый элемент включают всхему и задают необходимый режим работы,В программный блок 6 записывают программу работы кодоуправляемого элемента.Программный блок 6 выдает в блок 5 управления цифровой код величины проводимости ивеса каждого разряда блока 1 проводимости,Рлок 5 управления преобразует поступившийкод в аналоговые управляющие сигналы, которые поступают на управляющие входы 4аналоговых ключей 3 блока 1 проводимостии отпирают соответствующие разрядные аналоговые ключи 3, Величина проводимостиопределяется программным блоком 6, который вырабатывает напряжение коррекции,...

Номер патента: 547791

Опубликовано: 25.02.1977

Автор: Куприк

МПК: G06G 7/52

Метки: анализа, значений, распределения, экстремальных

...максимумов, попавших в "амплитудное окно" за одни "временные воротами,с выхода преобразователя 12 подается на 45первый вход коммутатора. Преобразовательподсчитывает количество импульсов, поступающих с выхода элемента И 13, которыеобразуются при условии, если имеется сигнал на выходе элемента НЕ 14 и триггера 5 О15, Последний возвращается в исходное со.тояние сигналом с дифференциального усилителя 6, на который подается опорное напряжение, большее на "амплитудное окно", чемна дифференциальный усилитель 5,При возрастании анализируемого сигналасначала сигнал появится на выходе дифференциального усилителя 5, а потом - на выходе дифференциального усилителя 6. Еслимаксимум попадает в амплитудное окном, 60 91то на выходе дифференциального...

Номер патента: 548864

Опубликовано: 28.02.1977

Авторы: Гордеев, Ткаченко

МПК: G06G 7/16

Метки: деления, сигналов, электрических

...На чертеже представлена принципиальная схема устройства для деления электрических сигналов, где: 1 - рабочие обмотки первого магнитного усилителя, 2 - рабочие обмотки второго магнитного усилителя, 3 - обмотка управления первого магнитного усилителя, 4 - обмотка управления второго магнитного усилителя, 5 - дополнительная обмотка управления первого магнитного усилителя, 6 - первый согласующий резпстор, 7 - второй согласующий резистор, 8 - третий согласующий резистор, 9, 10 - разделительные диоды, 11, 12 - первая пара встречно включенных разделительных диодов, 13, 14 - вторая пара встречно включенных разделительных диодов.Устройство работает следующим образом.Постоянное напряжение У 1 (делимое) поступает на управляющую обмотку 3...

Номер патента: 548865

Опубликовано: 28.02.1977

Авторы: Косолапов, Скакунов

МПК: G06G 7/24

Метки: экспоненциальный

...того, эти суммы умножаются на разные постоянные Л 2 и Лэ, поэтому выходы генераторафункций Уолша разделяются на две группы,ооъединяющие функции Уолша первого и второго рангов. Установка коэффициентов, соответствующих постоянным А 1, Л 2 и Аз, осуществляется на выходном сумматоре.11 реобразователь работает следующим образом.11 ри поступлении на вход преобразователяп старших разрядов параллельного кода навыходе генератора функций Уолша 1 появляется напряжение, соответствующее значениюфункции еа" в точке К/2 сс. Младшие разрядыкода, действующего на т входах дополнительного генератора функций Уолша 2, по аналоговому входу управляемого напряжения с выхода первого промежуточного сумматора 3,формируют на выходах других промежуточных...

Номер патента: 548866

Опубликовано: 28.02.1977

Автор: Одинцов

МПК: G06G 7/50

Метки: задачи, многополюсной, моделирующее, оптимального, потоков, распределения, решения, сети

...сети, а выход черод - к другому,Сущность изобретения заключается в25 что в модель ветви сети введен функцпоный преобразователь со следующей завдстью выходного сигнала от протекающерез него тока:( оЕ ЕСЛИ,1 дфоп (Ь 1м,548866 И ПРИ ЭТОМ ВЫПОЛНЯЮТСЯ У)СЛОВИЯгде Е, Е, - напряжение между выходом иовходом функционального преобразователя в е ветви;Л 1 - период тактовой частоты распределителя;Т - период работы распределителя;91 - ток, протекающий по 1 ветвисети;Ь, - величина, пропорциональнаяпропускной способности ветви;К в коэффициент пропорциональности,Схема моделирующего устройства для сети,состоящей из трех узлов и трех ветвей, изображена на чертеже.Включенные последовательно диод 1 и функциональный преобразователь 2 моделируютнаправленную...

Номер патента: 548867

Опубликовано: 28.02.1977

Авторы: Агеев, Волков, Мотов

МПК: G06G 7/52

Метки: моделирования, статического

...блока 2, первый вход которого является другим входом устройства. Первый выход вычислительного блока 2 подключен к первому входу вычислительного блока 3, а второй выход - к второму входу непосредственно и через блок усреднения 4 к третьему входу вычислительного блока 3, а выход блока усреднения 4 - к первому входу блока регистрации 5. Выход вычислительного блока 3 подключен к входу блока усреднения 6, а выход последнего - к входу блока усиления 7, выход которого подключен к управляющему входу блока усиления 1 и к второму входу блока регистрации 5.Устройство работает следующим образом, Входной сигнал У поступает на первый вход вычислительного блока 2, а сигнал х - на блок усиления 1, с выхода которого сигнал Кх подается на второй вход...

Номер патента: 549811

Опубликовано: 05.03.1977

Авторы: Гонашвили, Спандерашвили, Усанеташвили, Эминов

МПК: G06G 5/00

Метки: корректирующее, пневматическое

...20 входами сигнализаторов 1 и 2, блока вычисления модуля отклонения, регулируемой величины 4 и сумматора 7.Выход блока 4 соединен с одной камеройэлемента сравнения 5, вторая камера кото рого подключена к задатчику б, Выходы сигнализаторов 1, 2 и элемента сравнения 5 сое динены со входами логического блока 3, выходы которого подключены к управляющим входам переключающего реле 8.ЗО Выход сумматора 7 через усилитель мощности 9 соединен с одним коммутируемым входом переключающего реле, второй вход которого подключен к каналу, регулируемой ве. личины Р, а выход через усилитель мощ. ности 10 - к выходному каналу устройства РвывУстройство работает следующим образом.Сумматор 7 инвертирует входой сигнал Рв относительно заданного...

Номер патента: 549812

Опубликовано: 05.03.1977

Автор: Гиоргадзе

МПК: G06G 5/00

Метки: дифференциатор, пневматический

...входы (камеры) элементов сравнения подключены к задатчикам пороговых значений 5 и б, их выходы через релейные усилители 7 и 8 сообщены со входами элемента ИЛИ 9 и с управляющими входами узла индикации знака производной, выполненного на мембранных элементах 10 - 12Выход элемента ИЛИ 9 соединен с первым выходным каналом Рх, и со включающим входом генератора, выполненного на элементах 13 и 14, причем выход генератора подключен ко входу триггера 15, выход которого соединен с управляющим входом реле переключения 1 и со вторыми управляющими входами узла индикации знака производной,-+выход которого сообщен со вторым выходным каналом Р,.Дифференциатор работает следующим образом.При постоянном входном давлении Р, дискретные сигналы,...

Номер патента: 549813

Опубликовано: 05.03.1977

Авторы: Бурмистров, Говоров, Давыдов, Малов, Саломыков

МПК: G06G 5/00

Метки: пневматическое, предварения, прямого

...Р и непосредственно - к емкости 4. Другой вход релепереключения 1 подключен к выходу второгореле переключения 2, один вход которогосоединен с входным каналом, другой - сканалом задания Рз о, Управляющие кареле 1, 2 подключены к каналам комансигналов Р и Р соответственно,В соответствии с принципиальной схемойи в зависимости от состояния командныхсигналов устройство работает в одном изследующих режимов:Рвык РвХ549813 20 Юых Составитель В, СаломыковТехред М. Ликович Корректор В. Куприянов Редактор И. Тимофеева Заказ 347/117 Тираж 902 ПодписноеЦНИИПИ Государственного комитета Совета Министров СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская наб., д. 4/5 Филиал ППП "Патентф, г. Ужгород, ул. Проектная, 4 зРвых К (Рвк...

Номер патента: 549814

Опубликовано: 05.03.1977

Авторы: Донецкий, Михайлов

МПК: G06G 7/12

Метки: операционный, усилитель

...постоянную составляющую сигнала 20 в переменное прямоугольное напряжение самплитудой, пропорциональной постоянной составляющей входного сигнала. С усилительного элемента 2 переменное напряжение подается на демодулятор 3, с выхода которого 25 после фильтрации снимается постоянное напряжение, величина которого определяется коэффициентом усиления канала, состоящего из модулятора 1, усилительного элемента 2 и демодулятора 3. Полярность этого посто- ЗО янного напряжения противоположна полярКорректор В. Гутман Редактор Б. Федотов Заказ 288964 Изд.476 Тираж 899 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5Тип, Харьк. фич, пред, Патент ности постоянной...

Номер патента: 549815

Опубликовано: 05.03.1977

Авторы: Гликин, Карповский

МПК: G06G 7/122

Метки: выбора, оптимальных, решений

...оценок макроситуаций, который запоминается в блоке памяти б и сравнивается с другими оценками при помощи схемы сравнения 7. На выходе схемы сравнения вырабатывается сигнал, соответствующий оценке лучшего варианта решения в пределах заданной исходной ситуации.Блоки 8 и 9 предназначены для определения оценки последствий решения, имеющегося на выходе схемы сравнения 7, путем экстраполяции найденного решения на заданный временной интервал. Эта часть устройства работает следующим образом,Со схемы сравнения 7 на блок оценки последствий принятого решения 8 поступает сигнал, соответствующий оценке лучшего варианта решения в пределах заданной исходной ситуации. В блоке 8 на основе оценки макро- ситуаций и найденного варианта решения исходная...

Номер патента: 549816

Опубликовано: 05.03.1977

Авторы: Москвин, Нагорный, Неелов, Рязанов

МПК: G06G 7/14

Метки: сигналов, суммирования

...с нормирующими 6 О коэффициентами, два из которых (Х, и Х) положительные, а третий (Х) отрицательный.При уменьшении сканирующей величины с выходов узлов 11 от своего положительного максимального значения к нулю наступает момент равенства соответствующей сканирующей величины с сигналом (Х), (фиг. 2, Т,). В результате срабатывают соответствующий нуль-орган 2 и триггер 8 (фиг. 2, б). Непосредственно в этот момент сигнал с выхода блока б устанавливает частоту, равную т. е. частоту, пропорциональную числу сработавших нуль-органов, Одновременно сигнал с выхода элемента ИЛИ 4 открывает ключ 5, и импульсы с генератора 7 начинают с этого момента поступать на вход (+) регистратора 8 (фиг. 2, е), в котором начинает регистрироваться в коде слагаемое...

Номер патента: 550646

Опубликовано: 15.03.1977

Авторы: Антонов, Снытков

МПК: G06G 7/18

Метки: интегратор, резирвированный

...элементов И 4 и 5, блоки обнаружения сбоев 6 и 7 и индикатор исправности 8.Интегрируемый входной сигнал в виде напряжения Ь, поступает на вход интегратора и преобразуется в частоту импульсов преобразователем 1. С выхода преобразователя 1 импульсы поступают на счетные входы счетчиков 2 и 3. Коды с выходов счетчиков 2 и 3 поступают соответственно на блоки обнаружения сбоев 6 и, состоящие из последовательно соединенных преобразователей код - напряжение 9 и 10, узлов выделения приращений 11 и 12 и компараторов 13 и 14. Коды с выходов счетчиков преобразуются в напряжение преобразователями 9 и 10. Изменение напряжения фиксируется узлами выделения приращений 11 и 12, выполняющими операцию, эквивалентную дифференцированию. На входы компараторов...

Номер патента: 550647

Опубликовано: 15.03.1977

Авторы: Батищев, Волков, Мотов, Прохоров

МПК: G06G 7/19

Метки: двухканальный, коррелятор

...два канала, параллельно подключены входы регулируемых фильтров 1, 2 (с регулируемыми параметрами) с импульсными характеристиками. К выходам фильтров 1 и 2 последовательно подключены блоки вычитания 3, блоки умножения 4 своими вторыми входами и блоки усреднения 5. К выходам блоков усреднения 5 первого и второго каналов подключены своими входами соответственно блок регулировки параметра и 6 и блок регулировки параметра гоо 7, выходы которых подключены к соответствующим управляющим входам регулируемых фильтров 1 и 2.Коррелятор работает следующим образом.На вход поступает центрированная реалпзаоция случайного процесса х(1), Выходные сигналы фильтров 1 и 2 после вычитания, умножения - усредняются.Можно показать, что если импульсные...

Номер патента: 550648

Опубликовано: 15.03.1977

Авторы: Борисов, Могильницкий, Сенин, Хайретдинов

МПК: G06G 7/19

Метки: адаптивный, импульсной, коррелятор, последовательности, случайной

...входов блока вычитания 8. 16 ежду другим входом блока вычитания и выходом устройства включена запоминающая ячейка 7, Дополнительно ко входу устройства подключен блок синхронизации 10, выходы которого связаны с управляющими входами запоминающих ячеек 7, 9 и 11, Блок обнаружения синхронизации представляет собой сочетание порогового устройства на базе триггера Шмидта, времязадающих одновибраторов, управляемого коммутатора на базе триггера и вентилей.Исходный сигнал с вполне определенными, но неизвестными параметрами, заданный дискретной последовательностью импульсов, поступает одновременно на входы блока линейных фильтров 1, запоминающей ячейки 7 и блока сихронизации 10. Последний на каждый входной импульс вырабатывает импульсы управления,...

Номер патента: 550649

Опубликовано: 15.03.1977

Авторы: Дроздов, Коваленко

МПК: G06G 7/19

Метки: корреляционных, функций

...амплитуды 19.Устройство работает следующим образом.На входы смесителей 2, 3 поступают случайные процессы, отличающиеся временной задержкой т за счет управляемой линии задержки 1. На другие входы смесителей 2, 3 подаются гетеродинные напряжения, частоты которых отличаются на заданную величину Р. На выходах смесителей имеем преобразованные по частоте случайные процессы, спектры которых смещены относительно друг друга на частоту Р, С помощью фильтров низкой частоты 5, 6 и фильтров высокой частоты 7, 8 спектры этих процессов разделяются на две части, перемножаются в блоках 9, 10, усредняются в блоках 11, 12 и суммируются. В результате на выходе сумматора 16 формируется напряжение следующего видаУ(1) = К 6,(Д сов(2 яР 1 - 2 ф) д,Огде...

Номер патента: 550650

Опубликовано: 15.03.1977

Автор: Циделко

МПК: G06G 7/20

Метки: квадратичный

...напряжения .Оптимальным разбиением функции у=КХ 2является равномерное разбиение по аргументу,В этом случае разности между линейнымиприближениями и функцией (в дальнейшемэта разность называется функцией коррекции)дают периодическую функцию с периодом Й(см. фиг. 2 г,а, б),Уравнение аппроксимирующих прямых имеет вид550650 йснабной каналКанал каррекции фиг, 1 3Квадратичная функция аппроксимируется ограниченным числом участков, а разности между секущими и функцией воспроизводятся в дополнительном корректирующем канале, состоящем из управляемого источника опорного напряжения 3, сумматора 4, масштабного усилителя 5 и квадратора 6. Так как функция коррекции ЛУ является периодической, то достаточно ее воспроизвести только на первом участке...

Номер патента: 550651

Опубликовано: 15.03.1977

Автор: Косолапов

МПК: G06G 7/20

Метки: квадратор

...блоками.20 Принцип действия квадратора заключаетсяв следующем.Входное напряжение поступает на пороговые блоки 1, 2, 3, при этом выходные сигналыпоявляются только с одного из них, порог сра 25 батьванпя которого наиболее близок к уровню входного напряжения.Сигнал со сработавшего порогового устройства блокирует другие пороговые блоки, порог срабатывания которых ниже уровня вход 30 ного напрякения. Сработавший пороговый550651 0 блок формирует сигналы, один из которых поступает на сумматор 5 и сумматор 4, где вычитается (алгебраически сумм ируется) из входного сигнала, а другой открывает соответствующий ключ, при этом разностный сиг- нал У 4 - Увх Уп%4где: Ки - коэффициент передачи сумматора 4,Уп - сигнал на выходе порогового блока, Уг 4 -...

Номер патента: 550652

Опубликовано: 15.03.1977

Авторы: Вайнер, Рабинович, Чхеидзе

МПК: G06G 7/22

Метки: кординат, оптоэлектронное, преобразования

...описываемого устройства.ЗО Оно содержит основной 1 и дополнительные45 50 32, 3 и 4 усилители - формирователи, основной 5и дополнительные 6, 7 и 8 оптические преобразователи, выполненные в виде оптрона спрямой оптической связью, каждый из которых имеет источник света 9, первый 10 и второй 11 фотоприемники, а также источник опорного напряжения 12, масштабные 13, 14, 15 и16 и ограничительные 17, 18, 19 и 20 резисторы, усилители постоянного тока 21 и 22 ивыходной суммирующий операционный усилитель 23.Входные напряжения Уи Упоступают наодноименные входы устройства, На выходахусилителей постоянного тока 21 и 22 возникают соответственно зависимостихУ, =К,Рц 2У, =К, ф,Я где Ув - напряжение на выходе выходногосуммирующего операционного...

Номер патента: 550653

Опубликовано: 15.03.1977

Авторы: Богословский, Оляншин

МПК: G06G 7/24

Метки: логарифмический

...со входом второго интегратора13, а ключ 5 - выход четвертого делителя напряжения, состоящего из резисторов 14 и 15, - со входом интегратора 13. Резисторы 7 и 10 подключены к выходу интегратора 8, резисторы 12 и 15 - к выходу интегратора 13. Резисторы 6, 9, 11 и 14 подключены к источнику стабилизированного опорного напряжения 16. Выходы интеграторов 8 и 13 соединены со входом выходного сумматора 17.Логарифмический преобразователь работает следующим образом,Входные сигналы поступают на широтно- импульсный модулятор 1, на выходе которого формируются импульсы, относительная длительность которых пропорциональна отношению входных напряжений. Сигналы с выхода модулятора 1, поступая на управляющие входы ключей 2, 3, 4 и 5, определяют замкнутое...

Номер патента: 550654

Опубликовано: 15.03.1977

Авторы: Большаков, Солодовников

МПК: G06G 7/26

Метки: генератор, функциональнаяый

...релейного элемента приводит на высоких частотах к снижению стабильности амплиту 1 ды треугольного напряжения и к появлению частотой погрешности. Включение конденсатора параллельно резистору, соединяющему,вход .Интегратора с входом релейного элемента, не является эффективной мерой компенсации задержки срабатьования релейного элемента, так как входное сопротивление последнего нелинейно. е входного управляющего напрязамкнутом контуре, состоящемФо,рмула изобретен.ия Составитель И, ГорбиневТекред М. Семенов Корректоры: О. Тюрина и Н, Аук Редактор 8. Попова Заказ 2536 Изд,275 Тираж 899 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб., д. 4/5МОТ, Загорский...
