G06G — Аналоговые вычислительные машины

Номер патента: 746569

Опубликовано: 05.07.1980

Авторы: Золотова, Лапенко, Шишкевич

МПК: G06G 7/12

Метки: вычислительное, информации, первичной

...13, другой выходчерез блок 11 соединен со входом ключа9 и со входоМ пикового детектора 12, выход последнего является аналоговым выходом блока 7, а группа разрядных выходов счетчика 13 является группой разрядных выходов блока 7, выход элемента 8 задержки через ключ 9 подключен ко входу пикового детектора 12.Вычислительное устройство для первичной обработки информации работаетследующим образом,Входной сигнал одновременно поступает на первый усилительный каскад 1,на первый дополнительный усилительныйкаскад 4 и на вход сумматора 6 черезсумматор 3 (фиг. За) и усиливаетсяпоследующими усилительными каскадами1 и 4. С выхода первого элемента 5 мдержки усиленный в к раз (фиг. 36)импульс поступает на вход сумматора 6через время, равное ъ эд...

Номер патента: 746570

Опубликовано: 05.07.1980

Авторы: Марчук, Прокопенко, Редько, Рогач

МПК: G06G 7/12

Метки: операционный, усилитель

...частотной характеристикой )тто площадь усиления и 1 усилителя на большом сигнале не уменыпатся иимеют такие значения, как и при малыхприращениях входного напряжения, Следовательно, максимальная скорость нарастания выходного сигнала чсилителя сосмещенной логарифмической амплитудночастотной характеристикой не хуже, чемдля кривой й .ЮТаким образом, степень смещения логарифмической амплитудно-частотной характеристики вправо разная при разныхамплитудах 0 в , Чем выше 0 втембольше изменяется постоянная времени 45усилителя,В предлагаемом усилителе постояннаявремени изменяется за счет измененияпрямо пропорционально модулю Овх проводимости фоторезистора 7 оптрона 5.Вы опрямитель 6 преобразует модуль входного напряжения в ток светодиода 8...

Номер патента: 746571

Опубликовано: 05.07.1980

Авторы: Байдулов, Свет

МПК: G06G 7/14

Метки: вычитания, импульсами, импульсов, опорной, последовательностей, суммирования, частоты

...выделения периода, Второй выход генератора 3 соединен с первым входом блока 6 вычитания, подключенноговторым входом к выходу блока 5 выделения периода, Входы элемента 1 И, соединенного выходом со вторым входом блока 4 синхронизации, подключень ко входу8 импульсов суммируемой частоты и входу 9 управления суммированием, Входыэлемента 2 И подключенного выходом ковторому входу блока 5 выделения периода,соединены с входом 10 импульсов вычи 657 1 4 таемой частоты и входом 11 управлениявычитанием,Устройство работает следующим образом,Генератор 3 опорной частоты вырабатывает на своих выходах последовательности импульсов одинаковой частоты, сдвинутые друг относительно друга на половину периода. Импульсы суммируемойчастоты со входа 8 при наличии...

Номер патента: 746572

Опубликовано: 05.07.1980

Авторы: Неманихин, Соловьев, Трохин

МПК: G06G 7/14

Метки: вычитания, импульсных, последовательностей

...импульсов, когда временной интервал между некоторыми импульсами меньше времени срабатывания элементов устройства или равен нулю, В этом случае возможны сбои в работе устройства, Для предотврашения этого явления используются блоки 2 и 3 синхронизации,Каждый импульс входной последователь ности запоминается блоком синхронизации и появляется на его выходе только в момент прихода импульса тактовой частоты генератора 1, Таким образом на выходах блоков 2 и 3, а следовательно, и на выходах формирователей 4 и 5 будут появляться импульсы последовательностей М и М только в момент прихода импульсов частоты Р, и Р,.Если количество импульсов в последовательности Мбольше, чемв Я, то синхронизация выполняется частотой Р, если меньше, то-Р. Если...

Номер патента: 746573

Опубликовано: 05.07.1980

Автор: Барьюдин

МПК: G06G 7/16

Метки: выходом, делительное, частотным

...два канала управления выходным генератором 4: быстродействующий, в котором сигнал-делителя Освязан с генератором непосредствен- З 5но, а сигналы делимого и делителя(Ол и О) - через согласующий усилитель 3, медленнодействующий,включающий блоки 1,2,5,6, компенсационного типа, в котором сигналы Щуправления на выходной генератор политель постоянного тока и суммирующий усилитель. возможности выполнения в предложенном устройстве блоков 3 и 4 безинерционными,Статическая точность обеспечивается компенсационной частью схемы,которая при наличии отклонения частоты Г от истинного значения,вызванного изменением параметров блоков3 и 4, вырабатывает сигнал разбаланса. Этот сигнал образуется в результате сравнения блоком суммированиясигналов О и О с...

Номер патента: 746574

Опубликовано: 05.07.1980

Автор: Кизилов

МПК: G06G 7/161

Метки: время-импульсное, множительное

...компаратора и указанной полярности источника 15 интегрирующий конденсатор 3 перезаряжается током, равным сумме токов на резисторах 4 и 5, если предположить, что ток выхода операционного усилителя 1 равен нулю.и в результате напряжение на интег- рирующем конденсатореС,С-О,о 1:-(д,1 в.оВ момент равенства величин токов через резисторы 7 и 8 в момент временикомпаратор переключателя. .Если предположить, что в обоих состояниях компаратора напряжение на его выходе стабильно и равно О, тоК 3ф. (4 д 4гДе 3= ВСК Э7( 45) 4)Начальное напряжение на интегрирующем конденсаторе О(0) опреде(лъ)о с(В(10 +О )+ЭУ.л+П стТак как конденсатор перезаряжается в симметричных пределах, топервый интеграл в (12) равен нулю,и тогда с.учетом (8)а х ах о 5- М+л 1+...

Номер патента: 746575

Опубликовано: 05.07.1980

Автор: Пинчук

МПК: G06G 7/162

Метки: множительно-делительное

...потенциал 0, приложенный к электродам 1 первой пары,.вызывает изменение сойротивления Р 22Ои й соответственно между электродами второй пары и третьей пары,При этом во всех случаях отношение сопротивленийЙЗ /Й 22= В= СооМ 15Напряжение 0 должно быть большелюбого напряженйя 04 . Выходное напряжение усилителя 3 с небольшимначальным потенциалом (или без него)составляет управляющий потенциал 20О , подводимый к электродам первойпары.,Усилитель 3 имеет большой коэффицйент усиления К и обеспечивает такой потенциал 04, при котором 2504-В й-фОгде В - сопротивление резистора 5.При этом одного из напряжений для дальнейших математических операций на аналогичное множительно-делительное устройство и т.д., и все они могут...

Номер патента: 746576

Опубликовано: 05.07.1980

Авторы: Мухин, Паршуков, Тараканов

МПК: G06G 7/18

Метки: емкостное, интегрирующее

...в нем магнит содержит одну обкладку переменного конденсатора, на Фиг. 2 - конструктивная схема устройства в разрезе, когда в нем магнит содержит две обкладки переменного конденсатора.В диамагнитном корпусе 1 расположен постоянный магнит 2 в виде цилиндра, напримериз оксидно-бариевой смеси путем спекания, на магните 2 помещена подвижная обкладка 3, представляющая собой тонкостенный металлический стаканчик, наружная боковая поверхность которого имеет электроизоляционное покрытие, выполненное, например, химическим способом, Обкладка 3 снабжена,электрическим выводом 4 в виде цилиндрической пружины из тонкой бронзовой или латунной .проволоки. Вывод 4 изолирован от корпуса 1.Для случая по фиг.2 каждая обкладка представляет собой половину...

Номер патента: 746577

Опубликовано: 05.07.1980

Авторы: Москвитин, Соловов

МПК: G06G 7/18

Метки: интегрирующее, частотно-импульсное

...входами сумматрра,Устройство работает следующим образом.Входной импульс "Н" переводит триггер 13 и, через элемент ИЛИ 2, триггер 12 в состояние "1, С единичноговыхода триггера 13 входная частота Рвхпроходит через элемент ИЛИ 11 на входмладшего разряда счетчика 15. Каждыйимпульс частоты, накопленный в счетчике 15, несет информацию о всем предыдушем периоде входной частогы, При этом 40 ткреализуется операция й= 1. 1, 0)Ж УточТннение величины интеграла на концах интервала интегрирования определяется поформуле ь М:-е/ТВ):-с Вх Измерение 45 величины т и ТВхосуществляется подсчетом в сумматоре 16 числа импульсовчастоты заполнения о измеряемых интервалов с и ТВ, Накопленный за период частоты Рэ код периода Твхпо концу этого периода...

Номер патента: 746578

Опубликовано: 05.07.1980

Авторы: Агеев, Волков

МПК: G06G 7/19

Метки: индентификации, статистической

...подключен к выходу дополнительного блока усредненияРметрапри котором значение парастановится оптимальным,вход которого соединен с выходом при этодополнительного блока умножения1(3) ста оом значение погрешности ь изстановится минимальным и значеходу блока вычитания, а второй -ициентов э ортогональ" первый вход которого подключен к вы- ние коэффиазложения будет ближе к оптиачению. Можно показать,к выходу дополнительного звена фильт- мальному значен Мра Лагерра, вход которого соединен что введен ие дополнительных блоковирует а , т.е. увеличиваетс выходом М-го звена фильтра Лагер" 5 минимизи ера. точность идентификации.При этом допо формула изобретения Источники информации,55 принятые во внимание при экспертизе лнительное звенофильтра...

Номер патента: 746579

Опубликовано: 05.07.1980

Авторы: Гусев, Максимов, Шмойлов

МПК: G06G 7/22

Метки: тригонометрический, функциональный

...блока сравнения фаз соединен со вторым входом преобразователя "напряжение-фаза" через блоксравнения модулей, второй входкоторого является входом функционального преобразователя.Недостатком такого преобразователя является ограниченный классвоспроизводимых функций,Цель изобретения - расширениекласса воспроизводимых функций.746579 Фиг,величину выходного "напряжения О с 1 Когда при этомСц д(О-ОС,Ы, =айО/О =,:=7 С/2 и сигнал на выходе блока сравнения фаэ 7 становится равным нулю, напряжение О, оказывается равным О величина которого пропорциональна косинусу входного сигналаОс = сОБ ОЗхФа напряжение О;оказывается равнымкоторое пропорционально синусу входного сигнала О ь з 1 п ОьхДиапазон работы предлагаемого 15 функционального...

Номер патента: 746580

Опубликовано: 05.07.1980

Автор: Чернышев

МПК: G06G 7/25

Метки: выходного, инвертор, ограничением, сигнала, управляемым

...ком паратор, формирова-перекабчаетсяв результате чего ключ50тель сигналов. управления и два ключа, . 4 размыкается, а ключ 11 замыкаетсяуправляющие входы которых подключены Поэтому масштабные резисторы отключак соответствующим выходам формировате- ются от суммирующего входа 5 ОУ, Устля сигналов управления, размйкающий ройство"переходитв режим ограничения,ключ включен между общим" выводом мас- где операционный усилитель 1 включен55штабных резисторов и суммирующим вхо- в режиМ инвестора со входным сигналом,дом операционного усилитеж, соединен- равным напряжению ограничения.ным через замыкающйй ключ со средним При уменьшении абсолютной величи"вЪводом-делителя на резисторс;-"входы,ны входного сигнала, когда она сравня,ется с...

Номер патента: 746581

Опубликовано: 05.07.1980

Авторы: Овчаренко, Пенкина

МПК: G06G 7/26

Метки: генератор, функциональный

...подсоединен к импульсным входам двух элементов И, потенциальные входы и выходы которых подключены соответственно к выходам триггера реверса и ко входам сложения и вычитания реверсивного счетчика. Выходы746581 каз 3950/4 Подписно ЦНИИПИ1 ираж 7 Патент,л. Проектная,илиал ППП Ужгород 7, емкостью блока 8 и количеством временных задержек в блоке 8.Предлагаемое устройство позволяет генерировать участки О в, с нулевой производной (длительность участка определяется временем соответствующей задержки в блоке 8),позволяет воспроизводить функции с несколькими локальными экстремумами за период, так как триггер 9 реверса может быть установлен в состояние "1" п раз и в состояние "О" и раз ( )в-п) = 1) за время полного цикла переключения регистра 7,...

Номер патента: 746582

Опубликовано: 05.07.1980

Авторы: Ковшов, Латышев

МПК: G06G 7/26

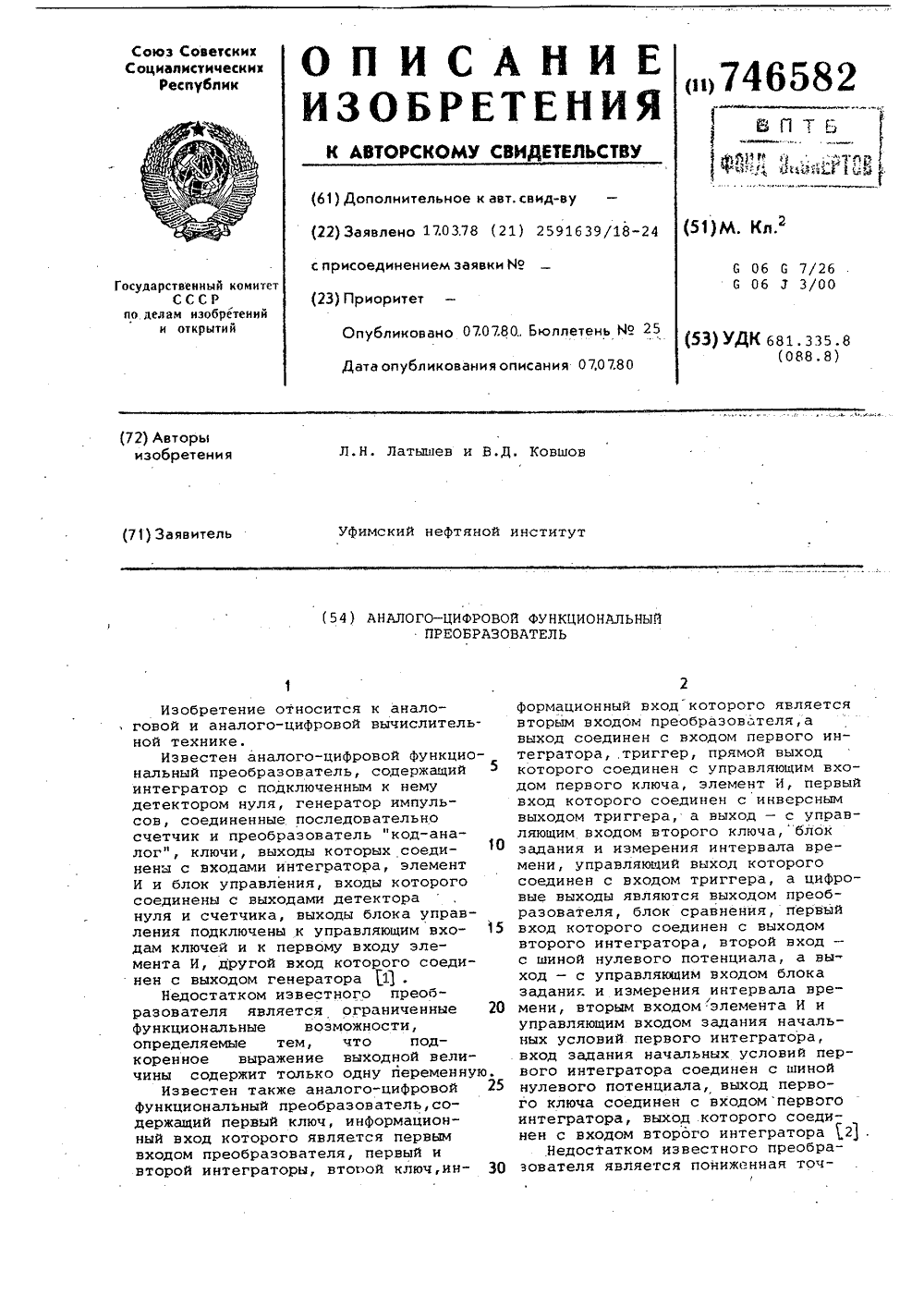

Метки: аналого-цифровой, функциональный

...выход - с управляющим входом блока задания и измерения интервала времени, вторым входом элемента И и управляющим входом задания начальных условий первого интегратора, вход задания начальных условий первого интегратора соединен с шиной нулево- З 5 го потенциала, введен дополнительно третий ключ, информационный вход которого соединен с выходом первого интегратора, управляющий вход - с инверсным выходом триггера, а вы ход - с выходом первого ключа и с входом второго интегратора.На чертеже приведена блок-схема преобразователя.Преобразователь содержит интег.раторы 1"2, ключи 3-5, блок б сравнения, блок 7 задания и измерения интервала времени, триггер 8, элемент И 9.Преобразователь работает следующим образом.50Импульсы с управляющего выхода...

Номер патента: 746583

Опубликовано: 05.07.1980

Автор: Дарменко

МПК: G06G 7/30

Метки: динамических, интерполятор, круговых, преобразователей

...2, выход которого связан со входоминтегратора 5 и дифференцирующими звеньями 6 и 7, выходы которых объединяются элементом 8 ИЛИ, выход интегратора5 связан с неинвертирующим входом 4усилителя-формирователя 2,Интерполятор работает следующим образом.Синусоидальный сигнал кругового преобразователя преобразуется на выходеудвоителя 1 в напряжение пульсаций (фиг.2 а), которое поступает на вход 3 усилителя-формирователя. Напряжение навыходе усилителя-формирователя в формемеандра (фиг. 2 в) поступает на дифференцирующие звенья 6 и 7, которые формируют импульсы, соответствующие передним и задним фронтам меандра, а такжена вкод интегратора 5. Элемент 8 ИЛИобъединяет импульсы с выходов звеньев6 и 7 в один канал. Интегратор 5...

Номер патента: 746584

Опубликовано: 05.07.1980

Автор: Оськин

МПК: G06G 7/40

Метки: задач, индукционного, нагрева, решения

...подается напряжение требуемой частоты и производятся замеры пбтенциалов выходов блоков, моделирующих нагрузку и индуктор, которые численно равны токам, протекающим по индуктору и нагрузке.Перестройка модели на новое соотношение определяющих размеров индуктора изагрузки осуществляется путем изменения величин сопротивлений резисторов, емкостей конденсаторов и индуктивностей.Устройство отличается простотой конструкции, невысокой стоимостью и не требует высокой квалификации обслуживающего персонала. Точность необходима для инженерных расчетов.Таким образом, изобретение позволяет легко перестраивать его для решения задач индукционного нагрева и облегчает работу с ним. Формула изобретения 10Устройство для решения задач индукционного...

Номер патента: 746585

Опубликовано: 05.07.1980

Автор: Овсянко

МПК: G06G 7/46

Метки: бигармонических, моделирования, уравнений

...величиной 8 р и к входу йн746585 10 40 где 3вертора 22, выход которого подключен к сумматору 23, Другие входы сумматора 23 подключены к узлам 1-4, а выход соединен с дополнительным резистором 21. К неоднородному бигармоническому уравнению сводится задача расчета изгибаемых изотропных упругих пластин:Рбд дц ы дцсо ц,с 3 к дх ду Ду 4 Э-- -+ - . -- ,(1) где ОО - прогиб пластины иэ плоскости;с - интенсивность внешней наг,уз рузки 1Э= (1 ) - цилиндрическая плоскость; 15/и - коэффициент Пуассона;О - толщина пластинки.Представим уравнение ( 1) в конечно-, разностной форме. На моделируемую пластину накладывается квадратная сетка с шагом и Тогда бигармоническое уравнение ( 1) в конечных разностях запишется так: 25о фЪ (ц 11 Е ф 0)5фЧ )...

Номер патента: 746586

Опубликовано: 05.07.1980

Автор: Вайнер

МПК: G06G 7/46

Метки: модель, сеточная

...преобразователя частоты в5проводимость.На чертеже представлена схема сеточной модзли,Типовой узел 86 -сетки образован резисторами 1, параллельно им включенными преобразователями частоты в проводимость 2 и конденсаторами 3, Преобразователи 2 состоят из конденсаторов4 и управляемых ключей 5,15Кроме того, модель содержит блоксравнения 6, токостабилиэирующий резистор 7 и накопительный конденсатор 8,точка соединения которых подключена ковторому входу блокасравнения 6. Выход 20блока сравнения соединен с управляющими входами ключей 5 и управляющим входом разрядного ключа 9, включенного параллельно конденсатору 8.Вторые выводы токостабилизирующих 25резисторов и накопительных конденсаторов подключены к выходам разнополярных источников напряжений...

Номер патента: 746587

Опубликовано: 05.07.1980

Авторы: Арсеньева, Вайнер

МПК: G06G 7/46

Метки: источниками, моделирования, нестационарных, полей, распределенными, температурных

...начальных условий и последовательно включенные функциональный преобразоввтель 7 и интегратор 8, а такжесумматор 9, один вход которого соединен с выходомблока задания начальныхусловий, а другой вход - с выходом интегратора, 35Выход сумматора подключен к объединенным обкладкам конденсаторов 4 истоковв,Устройство работает следующим образом.40В момент пуска устройства блоки5 и 6 начинают генерировать напряжения,:-моделирующие соответственно граничныеи начальные условия, Одновременно функциональный преобразователь генерируетнапряжение, пропорциональное функциираспределенных источников Р ( с ), которое после интегрирования и последующего суммирования.с постоянным уровнемнапряжения начальных условий поступаетна ЯС-сетку через конденсаторы 4...

Номер патента: 746588

Опубликовано: 05.07.1980

Авторы: Антонович, Жуков, Федорова

МПК: G06G 7/48

Метки: моделирования, упора

...схем сравнения соединены со вкодомограничителя и подключены к выходу интегратора, обмотка реле через второй замыкаюший контакт подключена к выходамтретьей и четвертой схем сравнения, выход ограничителя является выходом устройства,На фиг. 1 представлена функциональная схема устройства, на фиг. 2 - сигнална выходе интегратора, на фиг. 3 - статическая характеристика устройства.Устройство для моделирования "упора" состоит из интегратора 1, подсоединенного"к ограничителю 2 и к одному извходов блока логики 3, к другому входукоторогоподсоединен выход блока уставок 4. Блок логики 3 состоит из схемсравнения 5-8 и реле 9 с замыкающимиконтактами 10 и 11. Параллельно соединенные входы схем сравнения являютсявходом блока логики 3, подсоединеннымк...

Номер патента: 746589

Опубликовано: 05.07.1980

Авторы: Додонов, Федотов, Хаджинов, Щетинин

МПК: G06G 7/48

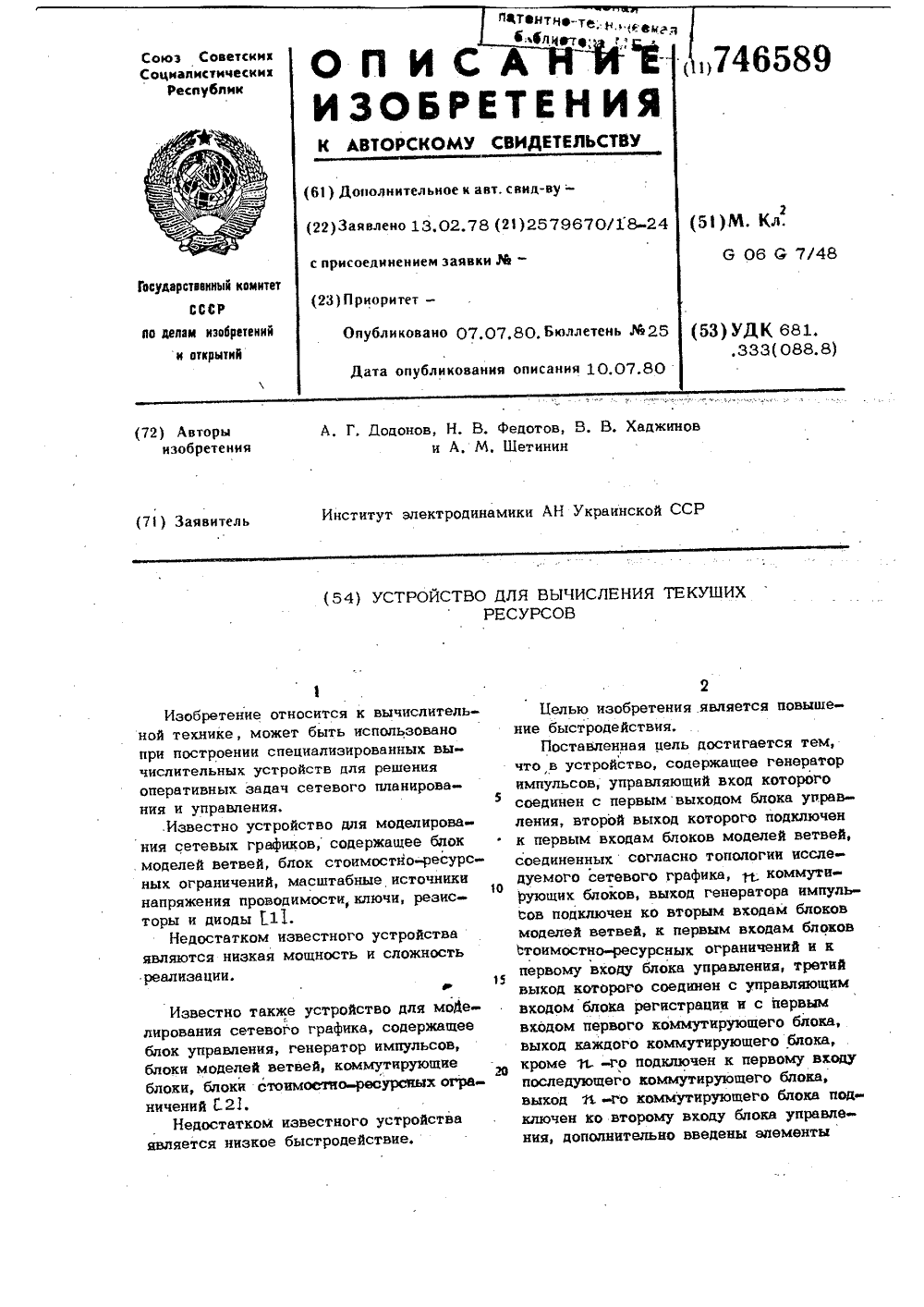

Метки: вычисления, ресурсов, текущих

...позволяют приопределении стоимостно-ресурснык ограничений формировать из БВ через полюсы 27 на единичном входе триггера 25 БСР 5 , следующие логические сигнальн- признак принадлежности рассматриваемой работы фронту работы на текущий момент времени; - признак принадлежности рассматриваемой работы множеству невыполненных работ. Сигнал, поступивший в ГИ из БУ 2,запрешает поступление импульсов в модель сетевого графика и разрешает по ступление импульсов в счетчик 7 и в ячейки БСР 5. В этот же момент БУ 2 вырабатывает сигнал, поступающий на вкод БВ 13 всех МВ 3,. По этому сигналу при наличии признака принадлежности из БВ 13 МВ 3 подаются разрешающие сигналы через полюсы 27 на единичные входы триггеров 25 соответствую5 7465 ших 1 Р 5 ....

Номер патента: 746590

Опубликовано: 05.07.1980

Автор: Бирюков

МПК: G06G 7/48

Метки: анализа, сложных, спектрограмм

...регулировкиключены к входам сумматора, выход ко- положения пика во внутреннюю развертку"торого соедйнен с первым входом блока 15 блока формирования составляющих в диарегистрации, блок развертки, выход кото- пазоне10 В. Нулевое значение развертрого соединен с входами блоков формирова- ки определяет положение вершины моделиния составляющих и со вторым .входом , руемого пика относительно начала общейблока регистраций, введены корректорвходной развертки. Плавная.и независимаяскорости, а в каждый блок формирования 20 регулировка положения пика по координатесббтавляющих введены узел регулировки Х регистратора осуществляется изменени-положения пика, узел регулировки асям-ем опорного напряжения, снимаемого сметрйипика"и узел регулировки...

Номер патента: 746591

Опубликовано: 05.07.1980

Авторы: Воробьев, Шелепаев

МПК: G06G 7/48

Метки: изменения, моделирования, параметров, постепенного, систем, технических

...с блоков 2 и напряды соответствующих блоков случайныеления соединена со входами блоков эадажения, изменяющегося по заданным зания элементарных функций второй группы к б5 конам, с локов перемножаются мновыходы которых подключены к первымвхо а бжительными устройствами 4 и подаютсявходам локов умножения второй груп на сумматоры 5 и 6. Причем на входатора подаются сигналы с выховыходами генераторов случайных уровней д в б 4дов локов умножения, имитирующие .напряжений второй группы, входы Кото случайные реализации параметров- невосрых подключены к четвертой группе, станавливаемых элементов, и с блока .выходы блоков умножения второй группы 8 задания допустимого значения выходсоединены со входами второго сумматора,ного параметра системы....

Номер патента: 746592

Опубликовано: 05.07.1980

Автор: Гендрих

МПК: G06G 7/48

Метки: задач, моделирования, поля, теории

...в стержнях выполнены цилиндрические пазы, расположенные поперек диэлектрического стержня на противоположных образуюших и смещенные вдоль них в противоположные стороны относительно центра стержня на половину диаметра проволоки. Цель изобретения расширение области решаемых задач.3 7На чертеже изображено предлагаемое,устройство.Устройство содержит электроды 1, 2, образующие пару 3, гибкую сетку 4 из проволок 5, имеющих диэлектрическое покрытие 6. Каждый полюс диполя подсоединен к одной части 7 и к другой час ти 8 проволок сетки, Электроды 1, 2 укреплены на диэлектрическом стержне 9. Соседние поперечные проволоки 10, 1 1 уложены в цилиндрические пазы 12 и 13 на диэлектрическом стержне. К проволокам частей 7 и 8 соответственно подключены...

Номер патента: 746593

Опубликовано: 05.07.1980

Авторы: Денисова, Лапидус, Огаджанов, Тощев

МПК: G06G 7/52

Метки: баланса, межпродуктового, моделирования, потребления, продуктов, производства

...норм расхода азотной кислоты и коэффициенты балансиров-:ки, На выходе блока 9 умножения определяется объем потребления азотной кислоты. На выходе сумматора 10 форми 20 руется баланс производства и потребления азотной кислоты с учетом требуемого объема товарной кислоты, задаваемого с помощью блока 11 учета малыхкоэффициентов.25 Если полученный баланс отрицательный, то с помощью блока 1 2 сравнениявыдается сигнал на блок 1 6 предельныкуровней, который сигнализируется о том,что при эаданнык мощностяк по произ 30 в содству азотной кислоты положительныйбаланс не может быть достигнут,Если полученный баланс положительный, то блок 12 сравнения выдает сигнал на блок коррекции 15, с помощьюкоторого автоматически изменяются наформирователе 3...

Номер патента: 746594

Опубликовано: 05.07.1980

Авторы: Кузнецова, Кузьменко, Цигельный

МПК: G06G 7/60

Метки: моделирования, нейрона

...пропорционально частоте 1 входных импульсов. Одновременновходная последовательность импульсовпоступает в элемент задержки 2 и с эадержкой на время- на преобразователь 3. После этого выходные напряжения преобразователей 1 и 3 сравниваются схемой сравнения 4. При равенствеэтих напряжений схема сравнения 4 вырабатывает импульс, закрывающий ключ 5,и напряжение с преобразователя 1 непоступает на сумматор б. В случае отличия напряжений на входах схемы сравнения 4 ключ 5 остается в открытом 40состоянии, и сигнал поступает на неинвертирующий вход сумматора 6.Аналогично происходит переработкаимпульсной последовательности, поступающей на входы канала торможения, но сигнал с ключей 5 поступаетна ийвефтщую.ший вход сумматора 6,Выходное...

Номер патента: 746595

Опубликовано: 05.07.1980

Автор: Лавренюк

МПК: G06G 7/60

Метки: биологических, моделирования, систем

...величина тока, протекающего при этом через эту цепочку регулируется с помощью управляющего элемента 10, С помощью резисторной цепочки с фотореристором 4 можно моделировать приход в данную биологическую группу из другой, а с помощью цепочки с фоторезистором 5 - уход из группы, Подключенние потенциалов в этом случае производится так же, как и в цепях с фоторезисторами 2 и 3, связь с другими группами осуществляется посредством электрических и оптических связей..При моделировании пространственно- распределенных биологических систем моделируемую систему разбивают на груп- пы с сосредоточенными параметрами и 55. Использование фоторезисторов, позволило эффективно реализовать взаимныефсвязи в моделируемой биосистеме;"а так " же с помощью...

Номер патента: 746596

Опубликовано: 05.07.1980

Авторы: Лозновский, Новиков, Осипов, Попов

МПК: G06G 7/60

Метки: величинах, данных, интервалов, сердечных, сокращений

...второй выходузла управления соединен с входомвторого одновибратора и управляющими вхо-,дами третьего и пятого коммутирующихэлементов.На чертеже изображено предлагаемоеустройство,Устройство содержит усилитель - селектор 1, узел 2 управления, одновибраторы 3-4, коммутирующие элементы 510 интеграторы 11-12, элемент ИЛИ13, стабилизаторы 14-15 тока интеграторов, преобразователь аналогкодф 16,блок 17 формирования и вывода данных,Принцип работы устройства следующий.Усилитель-селектор формирует сигнал,например, Р-зубца электрокардиограммы 46596 фе и этим сигналом запускает узел управления, выполненный, например, по схемесчетного триггера. Сигнал с первого выкода узла управления открывает коммути-.рующий элемент, который может бытьвыполнен на...

Номер патента: 746598

Опубликовано: 05.07.1980

Автор: Соколовский

МПК: G06G 7/62

Метки: вентильными, вычислительное, систем, электроприводами

...не может быть непосредственно использована для управления ВП. Ее необходимо перед этим усреднить тем или иным образом. Причем наиболее оптимальное решение этого вопроса - усреднение на ин тервале вентильности (т. е. на временном интервале между двумя соседними управляющими импульсами ВП), так как при этом в систему регулирования вводится минимальная инерция (запаздыва- щ ние).Аналогично с учетом вышеизложенного решается задача по вычислению среднего значения дифференциала от ошибки по частоте УЯ (ошибки по ускорению 25 в случае, если выходные параметры- (путь, скорость) ф о р м у л а изобретения5(у Ь+с) = УчйьФ( (Г ) (10) Сигналы Ц Чн, 0 поступают на вход регулятора 8 вместе с дополнительными командами Х, Х, Х,.., Хт,...

Номер патента: 746599

Опубликовано: 05.07.1980

Авторы: Андреев, Анисимов, Земсков

МПК: G06G 7/625

Метки: воспроизведения, запаздывания, регулируемого

...не требует примкения механической связи между автоматкзируемым объектом и устройством, что40 облегчает его эксплуатацию и расширяетек- возможности его использования,Предлагаемое изобретение можетбыть рекомендовано для внедрения в инмриантных системах числового програм 45 много управления токарными станками,3входу кольцевого расйределителя им"цульсов цепи записи и через блокируюший элемент- к входу кольцевого рас пределителя импульсов цепи считывания, а дополнительный ключ вкщоченмежду выходом согласующего блока ивторой обкладкой считывающего конденсатора, управляюший вход дополнительного кщочв соединен с выходом преобразователя аналог-частота.На чертеже изображена функциональная схема устройстм ,регулируемого запаэдымаияУстройство...
