G06G — Аналоговые вычислительные машины

Номер патента: 960856

Опубликовано: 23.09.1982

Авторы: Боярчук, Мальцев, Сементовский, Токарев

МПК: G06G 7/26

Метки: функциональный

...любой преобразователь любого высшего уровняФП строится по правилам, описывающим построение преобразователя предшествующего уровня ФП 1 , при этомиспользуются дополнител.ьные входы.Технико-экономический эффект изобретения заключается в получении наращиваемого, точного, универсального Функционального преобразователя соднородной структурой и широкимиФункциональными возможностям,Экономический эффект существенноусилится при изготовлении по интегральной технологии многовходовыхблоков выделения экстремального знацения,Формула изобретения Функциональный преобразователь,содержащий источник входного сигна 3 З 6085нительному входу многовходового блока выборки экстремального значения.На фиг1 показана блок-схема функционального...

Номер патента: 960857

Опубликовано: 23.09.1982

Авторы: Лапушкина, Муниц, Петров, Шендерович

МПК: G06G 7/32

Метки: экстраполятор

...11 и 2.Известен также электроплятор, вкотором производится дискретное дифференцирование сигнала, что снижаетточность на высоких частотах 11,Однако конструкция такого экстраполятора не может обеспечить экстраполяции полиномом выше второго порядка,Наиболее близким по техническойсущности из известных является экстраполятор, содержащий ряд параллельно включенных каналов по числу членов экстраполирующего полинома. Каждый канал содержит соединенные последовательно первый ключ, запоминающий 2элемент, второй ключ и несколько интеграторов, число которых равно порядку соответствующего члена экстраполирующей зависимости, На вход .каждого канала подается соответствующая производная входного сигнала,Недостаток известного экстраполягора -...

Номер патента: 960858

Опубликовано: 23.09.1982

Авторы: Калинин, Чабан

МПК: G06G 7/44

Метки: граничных, задания, рода, условий, четвертого

...устройства,На чертеже изображена схема устройства для задания граничных условий четвертого рода.Устройство, которое реализует задание граничных условий четвертогорода, имеет прижимные нижнюю диэлектрическую пластину 1, верхнюю диэлектрическую пластину 2 с раздвижнымиметаллическими скобами 3, Обе пластины жестко скреплены прижимными винтами , На нижней пластине расположена модель 5 из электропроводной бумаги, выполненная в виде двух пластин с различным удельным сопротивлением, между которыми имеется зазор 6. Скобы выполнены таким образом," цто возможно через их отводы 7 замерять силу электрицеского тока амперметром 8.Устройство работает следующим образом.Для задания граничных условий на никнюю пластину 1 накладывают модель 5 из...

Номер патента: 960859

Опубликовано: 23.09.1982

Автор: Трель

МПК: G06G 7/48

Метки: коэффициента, моделирования, трения

...на операционномусилителе 2, первый 3 и второй 4 ограничители, сумматор 5 на операционномусните 6 ф итниостояннго нап, ряжения, пропорционального экстремальному значению коэффициента трения в зоне граничного трения, источники 8 и 9опорного напряжения, пропорциональногосоответственно схорости конца зоны граничного трения и максимальному изменению коэффициента трения в зоне до началаграничного трения,Устройство работает следующим образом. 15Напряжение со входа устройства, пропорциональное скорости относительногоскольжения элементоц, моделируемой парытрения, после выпрямления на диодноммосте 1 в виде напряжения, пропорциональ 20ного модулю скорости, одной полярностичерез первый ограничитель 3, моделирую-,щий зону нечувствительности с...

Номер патента: 960860

Опубликовано: 23.09.1982

Авторы: Козлов, Мирошкин, Прокофьев, Стариков

МПК: G06G 7/56

Метки: задач, краевых, обратных, решения

...параметрами являются координатные составляющие градиента поля в некоторых внутренних узловых точках сеточной модели и повышение быстродействия.Указанная цель достигается тем, что в устройство для решения обрат" ных краевых задач, содержащее управляемый стабилизатор тока, выход ко" торого подключен к граничной узловой точке сеточной модели, выход функцио"=ККьО,Данная система является замкнутойи при большом коэффициенте усиленияК -ьс блок 3 минимизирует разностьнапряжений дО таким образом, чтобыона стремилась к нулю. С выхода управляемого стабилизатора 5 тока в граничной узловой точке сеточной моделиполучаются такие граничные условия в1 рода, которые обеспечивают нужноезначение составляющей градиента Н,в соответствующей ветви...

Номер патента: 960861

Опубликовано: 23.09.1982

Авторы: Якубаускас, Якубаускене

МПК: G06G 7/68

Метки: балок, изгибных, колебаний, моделирования

...соответствующие катушки индуктивности и первичные обмотки связующихтрансформаторов второй группы присоединены к общей ши-не, а вторичная обмотка 1-го связующего трансформатора второй группыодним выводом подключена,к первомувыводу (1-1)-й катушки индуктивно-сти, а другим выводом - к второмувыводу 1-й катушки индуктивности,где 11и.На фиг. 1 изоЬражена электрическая схема устройства; на фиг.2 часть балки и области течения.Схема состоит из -сетки 1, второйгруппы связующих трансформаторов 2 имодели Ьалки 3, включающей первуюгруппу связующих трансформаторов4, конденсаторы 5 и катушки 6 индуктивности.На фиг. 2 показана часть балки 7и области течения 8 с линиями дис-кретизации,Устройство работает следующим об. разом.Вибрирующая стенка и...

Номер патента: 960862

Опубликовано: 23.09.1982

Авторы: Бельке, Купцов

МПК: G06G 7/70

Метки: механической, моделирования, передачи

...вход которого соответствует определенной передаче. Управление коммутатор рами 2, 9 и 10, а следовательно, и выбор номера передачи, осуществляется с помощью датчика б, При включении определенной передачи, например первой, включаются те коммутирующие элементы коммутаторов 2, 9 и 10, которые электрически соединяют соответственно вход 1 с первым входом суммирующего интегратора 4, выход ограничителя 8 с первым входом суммирующего интегратора 13, и вход и выход интегратора 13 с конденсатором 11, со- ответствующим первой передаче. Осталь. ные входы интеграторов и конденсаторы остаются разомкнутыми,При включении передачи заднего хода выход коммутатора 2 подключается ко входу суммирующего интегратора 4 через инвертор 3, чем достигается...

Номер патента: 962982

Опубликовано: 30.09.1982

Авторы: Бирман, Бойко, Пресс

МПК: G06G 5/00

Метки: делительное, пневматическое

...содержит элемент 1 срав,нения, дроссель 2, блок 3 умножения, задатчик 4 и повторитель 5 со сдвигом. Верхняя сопловая камера, сопло которой заглушено, элемента 1 сравнения связана с выходом задатчика 4 опорного давления Р, плюсовая каме ра - с первым входными каналом Р ми.нусовая камера с выходом блока 3 ум82 9629 оставитель О. Гуехред М,Рейвес ваКо ктор С.Шекмар Редактор Е. П 516/71 ТираВНИИПИ ГосУдпо делам и113035, Моск 731ственного комитебретений и открыЖ, Раушская Подписное а СССРий Фили ент", г. Ужгород, ул, Проектная, 4 ППП ножения, а нижняя сопловая поточная камера связана с выходным каналом Р, и первым входом блока 3 умножения и .через дроссель 2 соединена с каналом питания. Второй входной канал Р через повторитель 5 со сдви...

Номер патента: 962983

Опубликовано: 30.09.1982

Автор: Закирьянов

МПК: G06G 7/02

Метки: многоканальное, экстремумов

...каналах кроме первого и последнего)наличие и вид экстремума определяются .из сравнения входного напряжения1-го канала с входными напряжениями(1-1) -го и (1+1) -го каналов . Приэтом возможны три случая, Первый:если Цл;1Ц 7 Ц;1, то в канале ное напряжение канала больше напряже"-4ния сравнения, а в случае, если входимеет ме( то максимум р второй г еслиЦл л 7 Ц 4 ( Цл+л Ф то в канале имеетместо мйнимугл; третий," еслиЦл л 7 Ц 17 Ц 1 лА) или Ц(ц.Ц,то в канале экстремума нет,Рассмотрим все эти три возможныхслучая:1. При наличии в 3.-ом канале мак"симума амплитудный компаратор 1 этого канала выдает сигнал "1", таккак Ц Цср 1 = Ц , а амплитУДныйкомпаратор (1+1)-го канала выдаетсигнал "О", так как Цл+ ЦсРлмЦ, Эти сигналы логически умножаются...

Номер патента: 962984

Опубликовано: 30.09.1982

Авторы: Антропченко, Лысюк, Михайлюк, Потапов, Снычев

МПК: G06G 7/02

Метки: выделения, минимального, сигнала

...-7 и, подключающих опорное напряже,ние отрицательной полярности к масштабным резисторам второй группы.Катоды сравнивающих диодов-2 объединены и подключены к первому входу сумматора 8, второй вход которого подключен к выходу источника опорного напряжения отрипательнай полярности. Выход сумматора 8 является 60 входом устройства (0,),Устройство работает следующим образом.В исходном состоянии да прихода контролируемых сигналов аналоговые 65 клочи 7 -71 находятся в закрытом сосИтаянии. Положительные входные сигналы, отличные от нуля и приходящиена входы устройства, через соответствующие масштабные резисторы поступают на входы операционных усилителейи одновременно при помощи детекторовбл-б нулевого уровня открывают соответствующие аналоговые...

Номер патента: 962985

Опубликовано: 30.09.1982

Авторы: Блейер, Грундштейн, Звиргздиньш, Мейерс

МПК: G06G 7/04

Метки: информации, сеточной, съема, электромодели

...узловые точки к входам АЦП 6-8, а к Входу АЦП 5 подключает выход кодоупранляемого источника 14 эталонных напряжений. Блок 15 управления преобразователями запускает по программе АЦП 6-8, которые начинают преобразование узловых потенциалов. АЦП 5 работает в режиме авто- контроля, Эталонное напряжение с выхода кодоуправляемого источника 14 эталонных напряжений через коммутатор 4входов поступает на вход АЦП 5, выходнойкод которого через дополнительный мультиплексор 10, запускаемый по команде иэ блока 1 программного управления, поступает на третий вход арифметического блока 12 и далее на нход регистра-счетчика 22. Дополнительный код с выхода регистра-счетчика 22 поступает на второй вход второго мультиплексора 18, Эталонный код,...

Номер патента: 962986

Опубликовано: 30.09.1982

Авторы: Епишкин, Илюхин, Каменцев, Михайлов, Солончук

МПК: G06G 7/12

Метки: решающий, усилитель

...которых подключены соответст962986 аз 7516/7 Подписное НИИПИ ираж атент", г.1. Проектная,4 Филиал ППП Ужгород,венно к источникам входных сигналовпостоянного и переменного тока,введен второй резистор обратной связи,включенный между входом операционного усилителя и вторым выводом цепочки из параллельно соединенных 5первого резистора обратной связи,Фильтрующего конденсатора и ограничителя напряжения,Такое включение элементов цепиотрицательной обратной связи пре(пятствует выходу усипителя в режимнасыщения при любых величинах входных сигналов постоянного тока, следовательно, на выходе усилителявсегда будет неискаженный сигнал 15переменного тока.На чертеже приведена блок-схемарешающего усилителя.Решающий усилитель содержит операционный...

Номер патента: 962987

Опубликовано: 30.09.1982

Автор: Морозов

МПК: G06G 7/12

Метки: масштабный, усилитель

...связи и масштабным резистором 3 во входной цепи. Масштаб.ный резистор 4 образует цепь введения поправки. Дополнительный операционный усилитель 5 охвачен обратнойсвязью через масштабный резистор 6,.соединенный с шиной нулевого потенциала через масштабный резистор 7,Кроме того, неинвертирующий входдополнительного операционного усилителя соединен с первыми выводамирезисторов 2-4, а его выход - совторым выводом резистора 4,Масштабный усилитель работает следующим образом.При подаче на вход масштабногоусилителя некоторого напряжения наего выходе появляется сигнал обратного знака, который можно рассматривать как сумму точного значениямасштабированного напряжения и неко,торой погрешности, причем точноезначение равно входному...

Номер патента: 962988

Опубликовано: 30.09.1982

Авторы: Азондекон, Гольдберг, Карповский, Козлов

МПК: G06G 7/122

Метки: выбора, оптимальных, решений

...датчиками 4 важности параметрон. На входы блока 5 обобщениявторого уровия с выходов блоков 3установки весовых коэффициентов поступают оценки макроситуаций со своими весовыми коэффициентами. На одиниз входов блока 5 обобщения второгоуровня с выхода блока 14 суммирования поступает сигнал, равный суммезначений приращений оценок щ предццущих ситуаций, умноженных на свои весовые коэффициенты. Блок 5 оценивает вариант решения, соответствующий данному набору (вектору) оценок макроситуаций в момент времении сумме взвешенных значений приращений оценок о предыдущих ситуаций, который запоминается вблоке б памяти и сравнивается с оценками других решений при помощи схемы 7сравнения. На выходе схемы сравнения вырабатынаетая сигнал,...

Номер патента: 962989

Опубликовано: 30.09.1982

Авторы: Белов, Ермакова

МПК: G06G 7/14

Метки: вычитающее

...цепи 12,входсуммирующего резистора 14 подключается к выходу усилителя 9, а выходдополнительного усилителя 13 - ковходу блока 15 памяти, соответственно через ключи 4 и 1 и переключатель 5. В это время ключ 2 раэомкнут, а входы суммирующей цепи 10 исуммирующего резистора 11 черезключ 3 и переключатель 6 подключенык нулевой шине. При этом на выходерезистивной параллельной цепи 12появляется результирующее напряжение О, которое поступает .на неинвертирующий вход усилителя 13, накотором происходит алгебраическоесуммирование с напряжением смещениянулевого уровня усилителя 9. Результирующее напряжение, равноеалгебраической сумме напряжения Ои напряжений смещений нулевых уровней усилителей 9 и 13, фиксируетсяна блоке 15 памяти . По окончании 6...

Номер патента: 962990

Опубликовано: 30.09.1982

Авторы: Ландышев, Медведев, Сергеев

МПК: G06G 7/18

Метки: интегратор, нелинейный

...1 (фиг.2) фоомируется импульс на неинвертирующем выходе формирователя 4 импульсов, а сигналы на вторых входах логических блоков б и 7 соответствуют логической единице, при этом сигналом положительной полярности с выхода элемента И 8 заряжается конденсатор 12 через диод 9 и резистор 10, Разряд конденсатора 12 происходит через резистор 11 на вход элемента НЕ 13,причем постоянная времени зарядаконденсатора 12 значительно меньшепостоянной времени разряда конденсатора 12, Выходной сигнал элементаНЕ 13, соответствующий логическомунулю, устанавливает триггер 5 в состояние, при котором выходной сигналтриггера 5 соответствует логической. единице, при этом напряжение на выходе нелинейного интегратора равноЦ (Фиг,2, интервал времени й., -й).В...

Номер патента: 962991

Опубликовано: 30.09.1982

Авторы: Иванов, Штейнберг

МПК: G06G 7/18

Метки: знакопеременных, интегрирования, сигналов

...входами ключей 3и 4 и переключателей 8 и 9, Выходусилителя б через селектор 10 полярности, выполненный, например, надиодах, соединен с выходами устройства. Ко входу устройства подключениндикатор 11 полярности, выход которого подключен к управляющему входупереключателя 5, Накопительные элементы 12 и 13,например конденсаторы, подключены соответственно через переключатели 8 и 9 к интеграторам 1 и 2 и разнополярному источнику 14 напряжения.Устройство работает следующим образом.В устройстве использован режим предварительного импульсного заряда электрохимических интеграторов 1 и 2 конденсаторов 12 и 13 и послеДУющий разряд интегрируемым (входным) током.Значения выходных напряжений (- и +) источника 14 устанавливаются обратно пропорционально...

Номер патента: 962992

Опубликовано: 30.09.1982

Автор: Астрахан

МПК: G06G 7/186

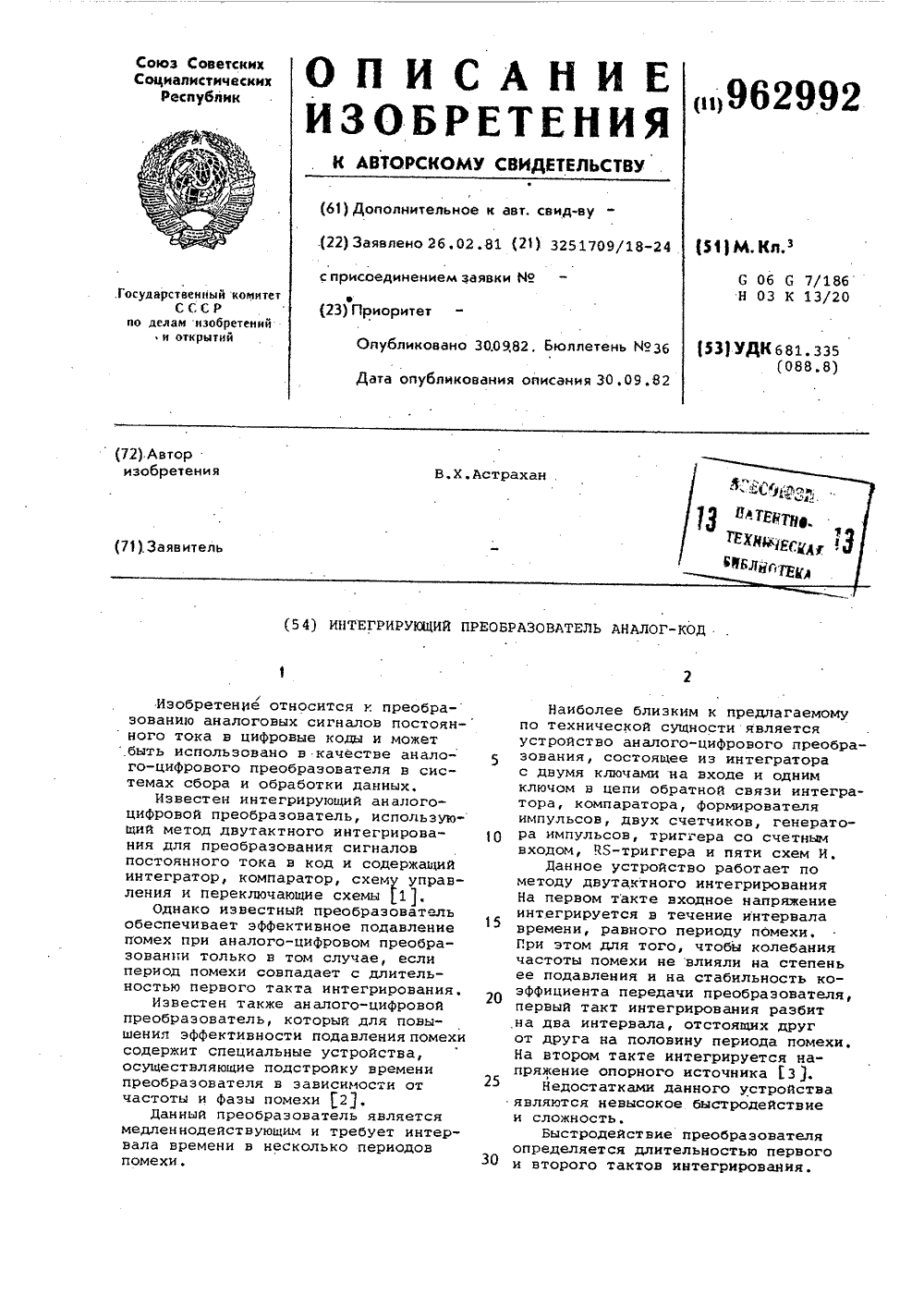

Метки: «аналог-код», интегрирующий

...операционного усилителя 3,Преобразователь работает следующим образомНа вход формирователя 10 импульсов поступает управляющее переменноенапряжение (фиг.2 с с частотой, равной частоте помехи, которое преобразуется на выходах формирователя 10в импульсы (фиг.2 д и 4) . Счетчик 14сбрасывается в "ноль" в момент прихода импульса с выхода формирователя10 импульсов.До момента времени 1, (Фиг,2)ключ 1 замкнут, а ключ 2 разомкнут.Операционный усилитель 3 из-за наличия прецизионного масштабного резистора 8 работает в режиме повторителявходного сигнала, при этом напряжениена выходе операционного усилителя 3повторяет входное напряжение(Фиг.2 и д),В момент времени Сл (Фиг,2) с выхода 1 формирователя 10 поступает импульс, который переключает...

Номер патента: 962993

Опубликовано: 30.09.1982

Авторы: Алексеев, Ивкин, Федоришин

МПК: G06G 7/186

Метки: интегратор

...являются шинами задания времени интегриро.вания, а выход подключен к первым входам элементов И 19 и 20, вторые входы 10 которых соединены с выходом мультивибратора 21, Выходы элементов И 19 и 20 являются первым и вторым выходами блока 9 формирования импульсов управления и через дифференцируюшие цепи 22 л 15 23 подключены к К-входам В 6-триггеров 24 и 25, -входы которых являются входами блока формирования импульсов управления, Выходы В 5 -триггеров 24 и 25 через элемента И 26 и 27, вторые вхо О ды которых подключены к выходу мультивибратора 21, соединены с третьим и четвертым выходами блока формирования импульсов. управления.125Интегратор работает следующим образом,С поступлением на вход блока 9формирования сигналов по шине 10...

Номер патента: 962994

Опубликовано: 30.09.1982

Авторы: Першенков, Шахов, Шляндин, Юрманов

МПК: G06G 7/20

Метки: квадратичный, частоту

...суммирование интегральных значений преобразуемого напряжения и опорного сигнала происходит на входе срав.16 ниваюшего устройства, чем достигается получение значительно более высокой начальной частоты преобразователя, чем в известном, так как интегратор 1 в ее формировании участия не принимает, 1 ,Действительно, максимальная начальная частота в известном ограничивается инерционностью усилителя,. на котором вы полнен интегратор, задержкой сравниваю- . щего устройства и задержкой переключа теля, причем инерционность усилителя играет доминирующую роль.В предлагаемом преобразователе инерционность усилителя интератора 1 не оказывает влияния на формирование на чальной частоты, поэтому она может быть получена значительно более...

Номер патента: 962995

Опубликовано: 30.09.1982

Авторы: Коробейников, Кургаев

МПК: G06G 7/26

Метки: генератор, функций

...11 устанавливается равным О.В этот же момент времени на интервал времени Д; замыкается ключ 4 второй цепочки, на регистр 1 поступает цифровое значение кода Ч(ф)и в запоминаюций блок 6 второй цепочки происходит запись напряжения, пропорциональногоприращению функции МЦ) Х(Я ) )С (+. )Во второй цепочке происходят процессы,аналогичные процессам в первой цепочке , Отличие заключается в том, что запись приращения функции в запоминающийблок 6 происходит в течение интервалавремени СЕ Н + М, Ф.,;+ 2 М), 15 ф о р м у л а и з о б р е т е н и а а коэффициент передачи суматора 3 потретьему входу равен КЪ 2 д 1Для цепочки с номером К процесс записи прирашения функции происходит на интеРвале вРемени 16 1 Ь.;+(К+1)М,Ц+кМ . а коэффициент передачи...

Номер патента: 962996

Опубликовано: 30.09.1982

Авторы: Гусев, Сергейчик

МПК: G06G 7/26

Метки: функциональный

...вепичиной коэффициента аффинного подобия К д.Моделирование сферических поверхностей в предлагаемом преобразоватепе осушеств яется спедуюшим образом,Сначала производится векторное суммирование напряжений. согпасно уравне- нию996 7 962 и Ог от нуля на выходе блока 10 срав- нения появляется сигнал рассогласования, который поступает на управляющий вход блока 8 преобразования напряжения в фазу, В результате регулирования происхо- ф дит совмешение фазы напряжения 0 с фазой напряжения источника 1. Д,алее напряжение б " подается на первый входх 7сумматора 6, на второй вход которого пос"гулает напряжение с выхода фазоврашателя 4, а на третий - напряжение с выхода блока 7 преобразования напряжения в фазу. Коэффициент передачи сумматора...

Номер патента: 962997

Опубликовано: 30.09.1982

Авторы: Казаков, Кренев

МПК: G06G 7/26

Метки: генератор, функциональный

...лепесток), при этом последовательность значений Функции50 51 п й на интервале Ъ - с записывается в двоичном коде в первые К ячейки блока 13 памяти, а последовательность значений Функции 5 пи/1 на интервале д записывается в двоичном коде в последующие 3 К/2 ячеики блока 13 па 55 мяти, Огибающая сигнала, изобраиенно го нэ Фиг, 4, на интервале 1- ц прдставляет собой функцию 1/ , э нэ ин 97 8тервэлес 3 -О имеет постоянно значение, так как на этом интервале в сигнале (фиг, 3) Формируется непосредственно функция вида 51 пС/1, Поэтомув ячейках блока 17 памяти (и - емкость блока 17) записывается последовательность значений Функции 1/Ф, заисключением нулевой и первой ячеек,в которые записано максимально возможное значение, Следует отметить,что...

Номер патента: 962998

Опубликовано: 30.09.1982

Авторы: Верлань, Максимович

МПК: G06G 7/48

Метки: линейных, моделирования, объектов, стационарных

...9, а каждый последующий канал содержит на один элемент 9 больше, чем предыдущий, Входкаждого канала подключен к входнойклемме 8, а выход каждого канала черезодин из переключателей 10 подключен кодному из инвертирующих и одному иэнеинвертирующих входов сумматора 11выход сумматора 11 подключен к выходной клемме 12,Колебательное звено (фиг. 3) состоитиз входной клеммы 13, колебательныхэлементов 14, переключателей 15, сумматора 16 и выходной клеммы 17, Элементы 14 объединены в,каналы, первый канал содержит один элемент 14, а каждыйпоследующий содержит на один элемент14 больше, чем предыдущий. Вход каждого канала подключен к входной клемме13, а выход каждого канала через одиниз переключателей 15 подключен к одно962998 6 му из инвертирующих и...

Номер патента: 962999

Опубликовано: 30.09.1982

Авторы: Волков, Гуськов, Котов

МПК: G06G 7/48

Метки: дискретного, моделирования, радиоканала

...1, соединенные между собой тактовые входы триггеров 35 и 36 и третьи входы элементов И 36 и 38 являются тактовым входом входного каскада 1,а его выходами являются выходы эпементов И,Логический коммутатор 17 содержитблок 39 элементов НЕ, сумматоры 40и 41, бпоки 42 и 43 сравнения, элементы НЕ 44-46, элемент ИЛИ 47, элементы И 48-50, выход переполнения первого сумматора 40 через первый эпементНЕ 44, а выход переполнения второгосумматора 41 непосредственно соединенысоответственно с первым и вторым входами первого элемента И 48 выход которого подключен к первым входам второгоэлемента И 49 и эпемента ИЛИ 47, второй вход которого соединен с выходомпервого блока 43 сравнения, а выход -с первым входом третьего эпемента И 509 9629...

Номер патента: 963000

Опубликовано: 30.09.1982

Авторы: Божко, Пермяков, Пузько

МПК: G06G 7/52

Метки: вычисления, обобщенной, реализации

...значения объединены и подключены к выходу блока управления,На чертеже приведена блок-схемапредлагаемого устройства,Устройство содержит источники 1,12,11 и реализаций, коммутатор2, аналого-циФровой преобразователь3, квадраторы 1 и 5, вычислители 6и 7 среднего значения, Функциональный преобразователь 8, усредняющиефильтры 9-11, блок 12 определениязнака произведения, сумматоры 13- 16(реверсивный) ключ 17, цифро-аналоговый преобразователь 18, блок 19памяти, блок 20 регистрации, блок21 управления,На выходе Функционального преобразователя 8 Формируется величина сигнала, равная среднеквадратичному отклонению процесса.На одном входе блока 12 сигнаправен ЬМ, (т; ) =в (т )- щ 4 Е; ), ( )Вычислители 6 и 7 производят суммирование поступающих...

Номер патента: 963001

Опубликовано: 30.09.1982

Авторы: Гуткин, Кибальченко, Любич

МПК: G06G 7/52

Метки: классификации, процессов, случайных

...трубки типа "Политрон".На фиг. 1 показана блок-схема.предлагаемого устройства; на фиг, 2потенциометрический блок заданияуровня напряжения с ЭЛТ "Политрон".Устройство для классификациислучайных процессов состоит из уси 5 0к интеграторам ба и бо, выходы котом рых подключены к входам блока 7 срав 23 иэ исследуемого сигнала выделяются:39 33 40 43 лителя 1, выход которого соединен свходом блока 2 выделения уровней,выходы которого подключены к однойиэ пластин горизонтального отклонения каждой электроннолучевой трубки типа "Политрон" 3 а и 3 о. Вторыегоризонтально отклоняющие пластиныподключены к шине. "Корпус". К функциональным пластинам ЭЛТ "Политронов" подключен потенциометрическийблок 4 задания уровня напряжения.Выходы каждого...

Номер патента: 963002

Опубликовано: 30.09.1982

Автор: Блохин

МПК: G06G 7/52

Метки: вероятностей, плотности, процессов, распределения, случайных

...длительности импульсов, Если в моменты импульсов луч ЭЛТ попадает на пластину 0, то в ее цепи появятся импульсы тока, Этот ток образует на входном сопротивлении блока 5 импульсы напряжения, В блоке 5 эти импульсы форми-. руются по амплитуде и длительности и поступают в счетчик 6 импульсов,Генераторступенчатого напряжения вырабатывает напряжение, форма которого изображена на Фиг. 2. В течение интервала времени ЬТ напряжение этого генератора постоянно, затем изменяется скачком. Это напряжение в, качестве развертывающего поступает на горизонтально отклоняоцие пластины ХЭЛТ, осуществляя развертку луча в горизонтальной плоскости, Кроме того, это напряжение поступает на счетчик импульсов, осуществляя сброс в ноль его показаний в момент...

Номер патента: 963003

Опубликовано: 30.09.1982

Автор: Сытенко

МПК: G06G 7/60

Метки: моделирования, нейрона

...устройствадля моделирования нейрона; на фиг. 2 принципиальная схема блока моделирования вызванных постсинаптическихпотенциалов; на фиг. 3 - входные ивыходные сигналы блока моделированиявызванных постсинаптических потен циалов,1устройство для моделирования нейрона состоит (Фиг, 1) из блоков1 моделирования синапсов, содержащихпоследовательно соединенные согласующие элементы 2, входы которых служатвходами устройства, масштабйрующиерезисторы 3 и элементы 1 задержки,аддитивный сумматор 5, блок 6 моде5 9630 лирования вызванных постсинаптицеских потенциалов, элемент 7 сравнения, блок 8 формирования порогового значения, формирователь 9 импульсов. Блок 6 состоит из масштабирующего 5 резистора 10, ограничительного диода 11, интегрирующего...

Номер патента: 963004

Опубликовано: 30.09.1982

Автор: Скорняков

МПК: G06G 7/62

Метки: моделирования, энергосистемы

...и 28, дифвольтметр29, синхроноскоп 30. Синхроноскоп30 и дифвольтметр 29 подключены какк выводам 17 однофазного синхронногогенератора 1, так и к выводам вторичной обмотки понижающего трансформатора 7. Синхроноскоп 30 со стороныпонижающего трансформатора 7 включенна три фазы. Синхроноскоп 30, снабженный системой улавливания моментавключения однофаэного синхронного5 96300 генератора 1, показывает угол и скорость расхождения векторов напряжений между шинами вторичной обмотки понижающего трансформатора 7 и однофазным синхронным генератором 1 в процессе его синхронизации и включения на параллельную работу с электросетью системы.Устройство работает следующим образом. оУстройство подключаем к электрической сети системы, например напряжением 380...
