G06F — Обработка цифровых данных с помощью электрических устройств

Номер патента: 425181

Опубликовано: 25.04.1974

Авторы: Казаков, Хом

МПК: G06F 7/58

Метки: моделирования, случайногопроцесса

...в цепях, соединяющих генераторы 2 к первой группы с единичными входами триггеров, а вторая группа схем И 5 к (К=1, 2, , Л - 1) - в цепях, соединяющих генераторы второй группы с нулевыми входами триггеров.Устройство работает следующим образом.В начальном состоянии все триггеры находятся в положении 0 (высокий потенциал на нулевом выходе). Поэтому ни один из случайных импульсов из всех потоков второй группы не может перебросить ни один триггер в другое состояние, несмотря на то, что все схемы И второй группы пропуска.от на нулевые входы триггеров случайные импульсы, Все схемы И первой группы закрыты низкими потенциалами на единичных выходах триггеров; поэтому потоки импульсов первой группы всех триггеров, кроме первого, не могут...

Номер патента: 425182

Опубликовано: 25.04.1974

Авторы: Иопа, Локтюхин, Паламарюк

МПК: G06F 17/10

Метки: функциональный, частотно-импульсный

...и 23 - источникн опорных частот.Вход 20 преобразователя соблока 1 и входамп блоков 230 в цспн прямой передачи, и в425182 ставитель О. Саха ИваноБогдано Реда ктоТехредКорректЗаказ 2633/3Тираж 624ЦНИИПИкомитета Советпо делам изобМосква, Ж,лов Изд.765 Подписное осударственного Министров СССР етсний и открытий аушская наб д. 4/5Типография, пр. Сапунова,включенного в цепь обратной г ередачи блока 7. Выходные шины блока 1 подключены к потенциальны.,1 входам схем И 10, 11 и 12, импульсные входы которых соответственно соединены с генераторами 13, 14 и 15, а вь 1 ходы - с входами схем ИЛИ 1 б, 17 и 18. Выходы схем ИЛИ 1 б, 17 и 18 соответственно соединены с входом ЛТ 1 5 блока 2, 11 мпульсный вход схемы И 6 которой подк;1 ючен к исто 1 нику 23 (...

Номер патента: 425183

Опубликовано: 25.04.1974

Авторы: Дутов, Калиниченко, Хатунцев

МПК: G06F 17/18

Метки: моделирования, случайныхсобытий

...связаны с соответствующими уста овочцыми входами сдвигающего регистра, счс 1 ик б общего числа испыташш, вхос которого объединен со вторым входом схе- О мы И и соединен с выодом датчика случайных временных интервалов, счетчик 7 числаиспытаний с благоприятным исходом, подключенный к выходу схемы И,Устройство работает следующим образом.При включении генератора 1 на входы сдвигающего регистра 2 подаются импульсы (см.фиг. 2,а) с периодом следования Ть под действием которых в сдвигающем регистре по цепи обратной связи циркулирует код числа, содержащип в общем случае т единиц и и - т 10нулей (например, фиг, 2 соответствует случаю, когда и=10, т=4), 11 а выходе первогоразряда сдвигающего регистра образуютсяпрямоугольные импульсы...

Номер патента: 426131

Опубликовано: 30.04.1974

Авторы: Гринштейн, Попов

МПК: G01B 7/02, G06F 7/50

Метки: детали, значениями, линейного, максимальным, между, минимальным, размера, разности

...10 и установленных на его входах двух накопительных аналого-цифровых преобразователей 11 и 12, соединенных с выходом преобразователя 1. Один из этих аналого-цифровых преобразователей служит для преобразования отрицательного сигнала в цифровой код, а другоп - для преобразования положительного сигнала в цифровой код. Шаг временного квантования в аналого-цифровых преобразователях 11 и 12 больше или равен длительности перемещения детали на заданное линейное или угловое расстояние. Заданным расстоянием при угловом перемещении (вращении) детали может быть, например, один оборот детали. 1-1 акопительные аналого-цифровые преобразователи напряжения или тока, как известно, содержат генератор импульсов, счетчик импульсов, цифро-аналоговый...

Номер патента: 426232

Опубликовано: 30.04.1974

Авторы: Изобретени, Ладари

МПК: G06F 17/18

Метки: выбросов, параметров, процессов, случайных, статистических

...выходе О, если реализуется случайный процессх(1;) (Е, Импульсы с выходов знаковой схемы 2 проходят через схему логического умножения И 3 или 4, перебрасывая триггер5 в соответствующее положение, Триггер 5перебрасывается каждый раз, когдаЯдп х Я)да х (г - т),т. е. когда происходит переход преобразованного оператором Ядп случайного процесса через уровень Е. Если заранее зафиксировать число Й этих переходов, то оценка средней частоты выбросов Жф(Е) выразится какР (31 дп х (8;) )(Е) 1=1где 1 - время анализа случайного процесса, т. е, время, в течение которого произойдет зафиксированное число Й переходов случайного процесса через уровень Е, ааР Ядах(8, =1, если Ядах(1,) + Ядах(6 т), О, если Ядах(1,) = Ядах(Ь 1).Отсчет времени анализа 1...

Номер патента: 427329

Опубликовано: 05.05.1974

Авторы: Ситников, Хомерики

МПК: G06F 3/02

Метки: бесконтактная, клавиша

...фиг. 2 - разрез по А - А на фиг. 1.В диамагнитном корпусе 1 закреплен ферромагнитный стержень, например постояцныц магнит 2, а в .поперечные направляющие кор,пуса помещен постоянный магнит 8, выпол.ненный, напримерв виде ролика, который не ограничен от перемещения в направлении, перпендикулярном оси устройства. Магниты намагнячены вдоль оси и расположены разноименными полюсами (торцами магнитов) в одну сторону, что обеспечивает прптягивание подвижного магнита 8 к неподвижному 2.Между магнитами 2 и т в продольные направляющие корпуса,помещен хвостовик 4 клавишной головки 5, снабжеццый угловым скосом б, обращенным к подвижному магниту и обеспечивающим его перемещение. Магниточувствительный элемент 7 установлен в корпусе у торца...

Номер патента: 427331

Опубликовано: 05.05.1974

Авторы: Абрамсон, Глазов, Розенгауз

МПК: G06F 7/64

Метки: интегратор, контролем, цифровой

...чертеже представлена функциональнаясхема предлагаемого устройства.Устройство содержит реверсивный счетчик10 1, регистр 2, схемы И,переписи 3 и схему4 контроля, состоящую из схем равнозначности 5, схем И б, схемы ИЛИ 7 и схемы8 запрета.На вход счетчика 1 поступают импульсы,15 при этом в счетчике накапливается текущеезначение интеграла. Это значение периодически импульсами переписи записывается в регистр 2. Период, переписи, выбран таким образом, что за это время величина интеграла20 в счетчике изменяется не более, чем на еди,ницу.Разрядные выходы счетчика 1 и регистра2 подключены к схеме контроля 4. Схемы 5 равнозначности поразрядно сравнивают вь 1- 2 В ходы счетчика 1 и регистр 2 вырабатывая длякаждого разряда сигнал...

Номер патента: 427332

Опубликовано: 05.05.1974

Автор: Изо

МПК: G06F 1/10

Метки: генерирования, импульсов, распределения

...входом сче чика уставки,Предложепн что в него введ тор записи уст соединен со вхо си уставки. Вхо уставки соедине а,выход - со в ным входом дат ичается тем, ки и генера ход счетчика ратора запиатора записи нка удавки, тчика и счет гене- остуа 1, а пм- емко- ратока 2 твуюыкроме первого, даты с соответствующими спределителя, а первый 25 тчика уставки соединен нуль. Это позволяет упу устройстра при перемму, а также сократить тле. 30 ВыхогенератоПри пос2 на вхпервомвающий днои сигир записиуплиниид шагововыходе пов датчик Программные входчика уставки соединенвыходами шагового рапрограммный вход дас шиной установки вростить перенастройкходе на,новую програчисло связей в устройс йства прттведена на черл счетчика 2, поступая на уставки 4,...

Номер патента: 427333

Опубликовано: 05.05.1974

Авторы: Коган, Шир

МПК: G06F 13/10

Метки: ввода, информации, микрофильмов12

...и одного маркерного.На фиг. 1 приведена блок-схема устройства для ввода информации с микрофильмов;ца фиг. 2 - блок-схема блока выборки,Устройство содержит фотоцрсобразователь1, блок 2 формирования импульсов, регцстр8, блок 4 согласования, ЭВМ 5, коммутатор 6и блок 7 выборки.Блок, выборки 7 сод8, 9, пиццо задержки 10сов 11,Прц непрерывном двцже ни кинолентыфотопреобразователь 1 преобразует оптические сигналы от штрихов в электрические иусиливает цх. Блок производит формированиеинформационных и маркерцого сигналов истробировацие маркерцым импульсом информационных сигналов, Стробцрованные ццформационные импульсы запоминаются в регистре 8. Блок согласования 4 преобразует т-разрядный код с выхода регистра д в п-.разрядный код,...

Номер патента: 427334

Опубликовано: 05.05.1974

Авторы: Бухман, Кабо, Московский, Моцкин, Федоров

МПК: G06F 3/05

Метки: граничныхусловий, задания, периодизациейрешения, специализированныхцифро-аналоговых, эвм

...может быть использовано в специализированных цифро-аналэвых ЭВМ для,приближенного решения дифференциальных уравнений,в частных производных эллиптического и,параболического типа,Известны успройспва,для задания граничных условий в специализированных цифроаналоговых ЭВМ с периодизацией решения, содержащие генератор импульсов и блок памяти, вход которого соединен с выходом блока управления.Однако такие устройства имеют малый диапазон изменения времени решения (10, 20, 50, 100, 200 м/сек) и ограниченный набор функций вводимых,граничяых условий.Предложенное устройство отличается тем, что оно содержит управляемый делитель часпоты, вход которого подключен к выходу генератора импульсов, а выход соединен со входом блока...

Номер патента: 427335

Опубликовано: 05.05.1974

Авторы: Блох, Изобретени, Мильнер, Ростовцев, Степочкин

МПК: G06F 3/06

Метки: ввода, информации, многоканальное

...к первому каналу, соед 1 шен с первымпотенциальным Выходом блока управления4, вентиля старта 3, относящегося ко второму каналу - со вторым, и т. д,Выходы вентилей передачи кода 2, относящихся ко всем каналам, подкл 1 очены ковходам схемы ИЛИ 5, выход которой, исво о очередь, соединен с регистром вводавычислительного блока 6. Выход синхрони 20 зации или разрешения обмена вычислительного блока 6 соединен со входом блока управления 4,Многоканальное устройство для вводагнформации работает следующим Образо .В исходном состоянии после поступления нзвычислительного блока 6 импульса разрешение обмена блок управления 4 подаетразрешающий потенциал на вентиль старта 3 первого канала, а затем вырабатываетЗ 0 импульс, опрашивающий вентиль...

Номер патента: 427336

Опубликовано: 05.05.1974

Авторы: Артюхов, Копейкин, Ордена, Прангишвили, Ускач, Шалыто

МПК: G06F 7/00

Метки: логическиймодуль, многофункциональный

...объединены и сое-. динены с общим входом модуля, а второй вход управляющей схемы каждого ключевого элемента соединен с соответствующим входом М ОДУЛ 51.1-1 а чертеже приведена функциона схема предлагаемого модуля, состоящ пяти ключевых элементов.епогоф 1 нкцпональныи лоп 1 чес 11 п модуль содержит 5 почевые элементы 1, каждый нз которых имеет исполнительную схему 2 и управляющую схему 5. Цифр.",ми 4 - 9 ооозначены входы-выходы модуля, ц 11 фрамп 10 - 1 О - его входы.Для построения, например, одновыходного устройства, реализующего все бссповторные булевы функции от пяти переменных, напря427336 жение питания подается на вход-выход 4, прямые или инверсные значения логических переменных Х 1 - Х 5 подаются, соответственно, на входы И...

Номер патента: 427337

Опубликовано: 05.05.1974

Авторы: Бернштейн, Курейчик, Лис, Мелихов, Таганрогский, Фонд

МПК: G06F 7/00

Метки: коммутирующей, среды, ячейка

...схемы И - НЕ 15запрещения изменения состояния ячейки соединены с входными шинами 13, - 13, анализапринадлежности ячейки трассе и шиной 17установки ячейки в исходное состояние, а выход схемы И - НЕ 1 б соединен с единичными входами триггеров 10 - ,10 управления.Шины 18, - 18 обнуления среды соединены с20 входами приемных схем И - НЕ 4, - 4. Выходы схем И - НЕ 19, - 19 автоконтролясоединены через схемы ИЛИ 9, - 9 с нулевыми входами триггеров 10, 10 управления,а входы схем И - НЕ 19 - ,19 соединены с25 входной шиной 1, - 1 и с шинами 20, - 20опроса схем автоконтроля 19, - 19, Выходсхемы И 21 координатного выбора ячейкисоединен с входами схем И - НЕ 22, 22,считывания состояний ячейки. Входы схемыЗО И 21 соединены с шинами 23 и 24 управления...

Номер патента: 427338

Опубликовано: 05.05.1974

Авторы: Изобретени, Никифоров, Сарычев

МПК: G06F 7/64

Метки: i•1, дифференцированияbotiт-фп, однократного, я-т1, •-11••

...для однократного дифференци ровяттия работает следующим образом, Извходного сигнала Р,с учетом его знака вычитается сигнал Р ,.в блоке вычитания 2,образуя частоту Р=Р, - Р которая преобразуется в напряжение Утт (1) в 20 преобразователе, в котором воспроизводитсяряд экспоненциальных напряжений, из кото 1 т,тх выбирается богтьшее, образуя тем самымкусочно-не,ишейуто аппроксимацию гипербо 125лической функции С/ = - . Полученное иапряРжение (/=1 г Р преобразуется геттератороттуправляемой частоты 4 в частоту Р (1) =А,т) (г). Сигнал Р (т) с учетом знака интегрируется в реверсивном счетчике б и затем пре образуется в частоту Р,с помощьто двоич427338 ставнтель О, Сахаровхред А, Камышникова дактор В, Фель орректор чакииа Поди яснозоб...

Номер патента: 427339

Опубликовано: 05.05.1974

Авторы: Гейдаров, Фонд

МПК: G06F 7/60

Метки: импульсов, коэффициенты, напостоянные, умноженияпоследовательности

...1 поступает У последовательных импульсов, то на выходе вентилей 3 появляется число импульсов, равное где К,=2" - КК - постоянный коэффициент впределах от О до 2 Р. 20 25 Зо 35 40 45 50 55 60 65 Это число импульсов поступает на установочный вход 15 триггера вычета 12.Так как сбросовый вход 16 последовательно подключен ко входу 17 делителя частоты 1, триггер вычета 12 изменяет свое состояние У . К . 2- раз, тем самым запрещая прохождение такого же числа импульсов через схему совпадения 10 из импульсов, поступающих на ее вход по шине 17. Таким образом, на выходе схемы совпадения 10 появляется число импульсов, равное Увых =Увых =У - У Кр, 2 Заменив К =2" - К, получим, что Увых = У К 2 :2Это число импульсов через схему сборки И поступает на...

Номер патента: 427340

Опубликовано: 05.05.1974

Автор: Бурцев

МПК: G06F 9/46

Метки: выделения, значащего, младшего, разряда, слова

...и за счет прибавления едпницы в младший разряд в результате переноса происходит выделение первого значащего разряда: 00010000,В устройстве нулевые выходы триггеровб регистра слова 1 соединены с разряднымисхемами совпадения 4 - б, за исключениемтриггера первого разряда, нулевой выход которого подключен ко входу первого разрядасумматора и к преобразующей схеме совпа 0 дения 4 второго разряда. Остальные входысумматора соединены с одноименными выходами схемы преобразования (с выходамнсхем совпадения 4 - б), причем выход предыдущей схемы совпадения связан со вторым1 в входом последующей.При отсутствии сигналов на регистре всевыходы преобразующей схемы имеют ед;шичные потенциалы из-за наличия последних нанулевых выходах разрядных...

Номер патента: 427341

Опубликовано: 05.05.1974

Авторы: Батырев, Маил

МПК: G06F 9/455, G06F 9/46, G06F 9/50 ...

Метки: массового, моделирования, обслуживания, систем

...триггера 19 подключены к первым входам схем И 22 и 23, соответственно, вторые входы которых соединены со входом 10 моделирующего устройства. Выходы схем И 22 и 23 подключены через входы 1 б к управляющим входам вентилей 15 соответствующих блоков моделей ветвей и вершин. Входы 8 блоков моделей предназначены для входных сигналов, моделирующих моменты поступления заявок первой грулпы, входы 9 - для входных сигналов заявок второй группы, а входы 10 - для входных сигналов, моделирующих моменты завершения обслуживания заявок.Линии задержки 18 и 20 введены для задержки переключения триггера 19 на величину, необходимую для завершения перехо. дов в блоках моделей ветвей и вершин на наборном поле 1,Устройство работает следующим образом.,В любой...

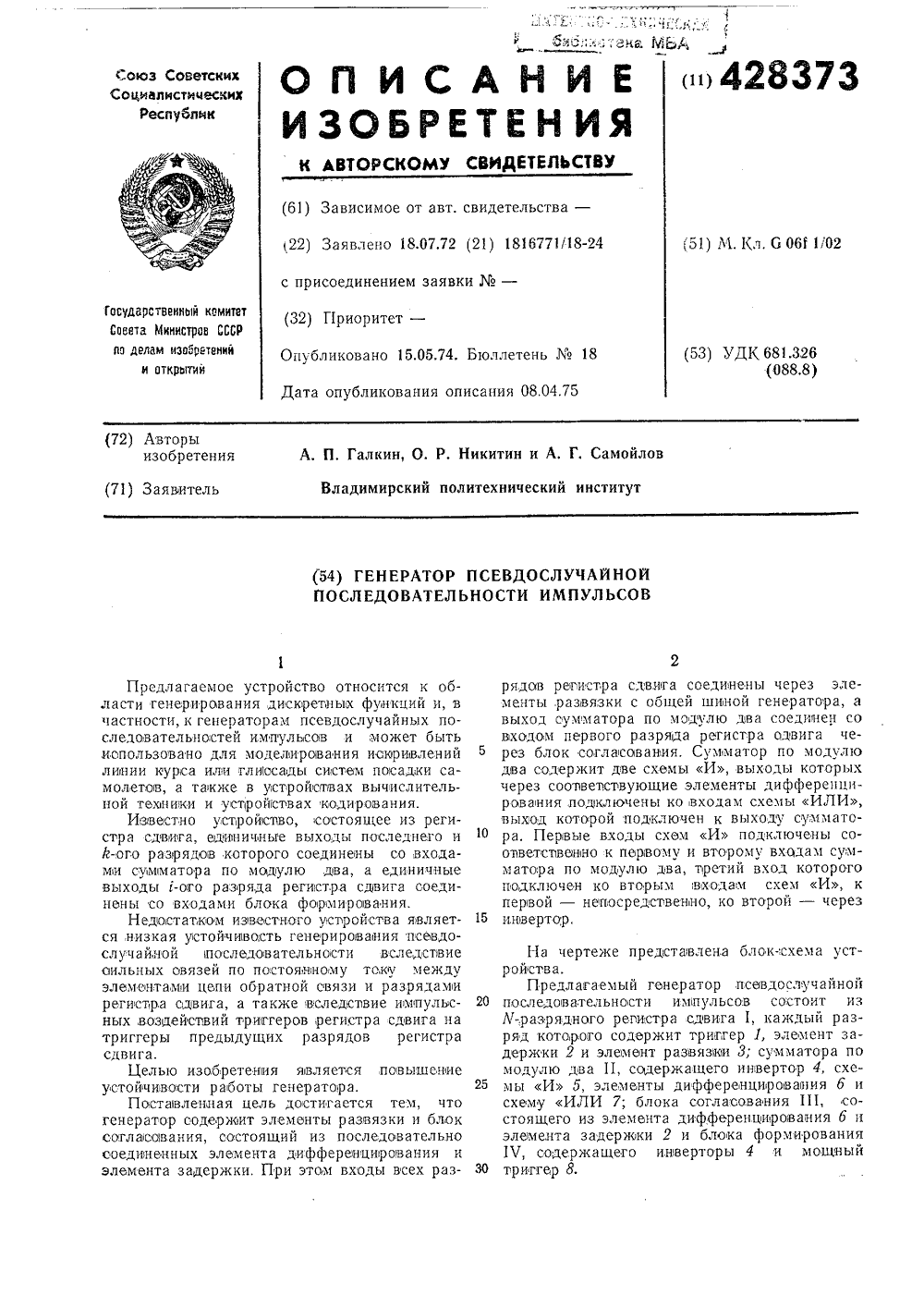

Номер патента: 428373

Опубликовано: 15.05.1974

Авторы: Галкин, Никитин, Самойлов

МПК: G06F 7/58

Метки: генератор, импульсов, последовательности, псевдослучайной

...импульса на время, равное длительности тактового иъппулыса. В качестве элементов развязки 3 могут быть применены диоды, каждый из которых соединен плюсом с общей точкой схемы, а минусом - со входом соот ветствующего разряда регистра сдвига. В схеме генератора псевдослучайной последовательности импульсов могут быть применены любые элементы дифференцирования, например дифференцирующие ЛС-цепочки,15 Сигналы, прошедшие про)верку на четность, 20 с выхода схемы сумматора по модулю два по. ступают на вход блока согласования 111, осу. ществляющего их задержку на длительность тактового импулвса,и развязку по постоянно му току между регистрсм сдвига 1 и суммато ром по модулю два 11. При этом элемент дифференциронания б блока согласования...

Номер патента: 428374

Опубликовано: 15.05.1974

Автор: Косторниченко

МПК: G06F 7/58, G06G 7/52

Метки: генератор, случайных, функций

...9 - 1, 9 - 2, , 9 - и блока триггеров 8.Предлагаемый генератор работает следуощцм образом.На выходах блока усилителей действует случайный процесс, энергетический спектр которого (с достаточным для практики приближением и при условии необходимой полосы пропускания усилителей) равняется 1:5 Р с(ж) =-2 УО= сопМ,которому соответствует корреляционная функция 1 О В;. (т) =Мод(т),(2) б (т) - дельта - функция.5Корреляционные функции на выходе и па входе формирующих фильтров связаны соотношением (1): 20 фВ,.(-.) =- "с-(о) сов -. гЬ, . (3)с.о с(о) - частотная характеристика форми рующего фильт,ра.Пороговые устройства являются нелинейными элементами, характеристику которых можно представить в виде: 30(4)А;,х)0; Д=(х)= )(1 . (О, А - вес г-го...

Номер патента: 428375

Опубликовано: 15.05.1974

Авторы: Горев, Кзобр

МПК: G06F 7/58

Метки: стохастический, функциональный

...вероятность наличия импульсов на выходе г-го вентиля определится с учетом пропусков импульсов начальной последовательности. Эта вероятность равна:(4) Таким образом, вероятность появления 05 где Р, - вероятность появления иьппульсов на айком выходе делифратора;У - число разрядов равновероятных случайных двоичных чисел. Одновременно слчнЗо чаиное напряжение с выхода генератора шумя 8 поступает на входы пороговых элементов 7. Вероятность появления напряжения на выходах пороговых элементов, а следовательно, ц на управляющих входах вентилей б зависит35 от выбранного порога срабатывания пороговых элементов.Для г-го порогового элемента при пороге срабатывания с 1 о. этд вероятность появления напряжения на выходе порогового элемента 40...

Номер патента: 428376

Опубликовано: 15.05.1974

Авторы: Ситников, Хомерики

МПК: G06C 7/02, G06F 3/023

Метки: бесконтактная, клавиша

...клавиша, продольный разрез.В диамагнитном корпусе 1 размещены обращенные один к другому одноименными полюсами два постоянных магнита 2 и 3, причем магнит 2 закреплен в корпусе, а магнит 3 может свободно перемещаться вдоль оси устройства. Магнит 3 снабжен клавишной головкой 4. На поверхности неподвижного магнита 2 со стороны магнита 3 помещен магниточувствительный элемент 5. Устройство снабжено ограничителем перемещения б и ферромагнитной шайбой 7 и имеет полость для установки элементов электронной схемы 8.В качестве магниточувствительных элементов может быть использован гальваномагнитный датчик, например датчик Холла, магниторезистор или магнитодиод.На чертеже показано устройство в исходном (стартовом) положении; под действием428376...

Номер патента: 428377

Опубликовано: 15.05.1974

Автор: Лисицын

МПК: G06F 3/14, H03K 21/18

Метки: uisuxi, индикациищ, ттпшфуий

...могут перемещаться с помощью регулировочных В момент следования импульсов на вход счетчика 1, ключ 10 закрывается, и ток через обмотку, катушку возбуждения 11 амплитудного селектора не протекает. По окончании поступления импульсов на счетчике 1 устанавливается код, соответствующее ему напряжение с резисторов 6, 7 и 8 подается через эмиттерный повторитель 9 на катушку,возбуждения 11 и в соответствии с величиной установившегося напряжения срабатывают соответствующие контакты 12, 13, 14 и 15 герконов, которые коммутируют шину нулевого потенциала.Состояние триггера 2 определяет положение переключающего контакта 16 геркона и, следовательно, включение положительной шины питания на анод четных илп нечетных цифр лампы 17, чем обеспечивается...

Номер патента: 428379

Опубликовано: 15.05.1974

Автор: Мельников

МПК: G06F 7/68

Метки: множительное, частотно-импульсное

...проходят 20 через схему И 11 на второй разряд счетчика 9. Таким образом в счетчике 9 формируется код 2 гг - 1, где г - номер пришедшего импульса, Каждый импульс со схемы 2 поступает также на цепочку линий задержки 12, 25 сигналы с которых через схемы И 13 переносят код из счетчика 9 в счетчик 8 со знако,м +.Таким ооразом, при поступлении ца входной счетчик 9 х+у импульсов в нем формирузо ется код 2(х+у) - 1, а в счетчик 8 перепиТираж 624 комитета Совета Минист 1 р, ретений и открытий Раушская наб., д. 4/5 Изд. Ъ 1 о 77 Государственногопо делам изо Москва, Ж,Заказ 63/385ЦНИИПИ Под: :г.оеСССР. Харьк, фил. пред. Патент сьпва ется код 1+ 3+ 5+ +2 (х+у) - 1 = = (х+у)Аналогично работает и второй квадратор при поступлении на него импульсной...

Номер патента: 428380

Опубликовано: 15.05.1974

Авторы: Харьков, Шумакова

МПК: G06F 7/52

Метки: умножения, чисел

...и для прямого и дополнительно кодов. Объединенные состояния реализуются одной схемой И в матричном дешифраторе 2 в отличии от известных устройств, где каждый единичный выход реализуется своей схемой И. Такое объединение достигаегся за счет дешифратора пропп чисел, при этом дешифратор групп чисел не вносит задержек и получается достаточно экономичным.Предложенное устройство предоставляет собой двухступенчатый дешифратор, на первой ступени которого дешифраторами чисел 11 и 1 и дешифраторами грувп чисел 51 и 5, дешифрируются комбинации значений цифровых разрядов сомножителей, и на второй ступени матричным дешифратором 2 дешифрируются те комбинации сомножителей, которые соответсввуют наличию единичного сигнала в одном или нескольких разрядах...

Номер патента: 428381

Опубликовано: 15.05.1974

Авторы: Берман, Бубис, Зверев, Казанский, Погойдаш

МПК: G06F 7/42

Метки: кардиоинтервалограф, цифровой

...близкий к нулевому, элемент И 10 начинает пропускать импульсы, поступающие с делителя частоты 12, в счетчик временного интервала 15. С выхода ж ждущего генератора сдвинутых импульсов 4 импульс поступает на цифропечатающее устройство 18 и последнее отпечатывает информацию, которая хранится в блоке памяти 16.В случае поступления на вход прибора первого импульса цифропечатающее устройство 18 отпечатывает произвольную информацию.,Второй импульс, поступивший на вход прибора, усиливается, формируется (фиг. 2, а, импульс 2) и поступает на вход а элемента И 2. Так как процесс измерения продолжается, то триггер 3 находится в таком состоянии, что на вход б элемента И 2 подается потенциал, близкий к нулевому. Элемент И 2 пропускает импульсидущий с...

Номер патента: 428382

Опубликовано: 15.05.1974

МПК: G06F 7/62

Метки: времени, двух, колебаний, разнесенных, разности, цифрового, частот, электрических

...соединен с входной клеммой, вто,рой - ,с выходом генератора эталонной частоты, а выход - с первым, входом второго селектора, второй,вход которого связан через переключатель с выходом делителя частоты, а выход - с входом счетчика импульсов.Такое выполнение устройства позволяет повысить его быстродействие и упростить конструкцию ю.На чертеже показана блок-схема описываемого устройсгва, состоящего из первого временного селектора 1, входного формирователя 2 импульсов, делителя 3 частоты следования импульсов, переключателя 4, счетчика После окончания счета импульсов первойчастоты на вход формирователя 2 подается вторая частота , а выход, делителя 3 под ключается ко второму входу селектора 6. Импульсы второй частоты поступают на первые...

Номер патента: 428383

Опубликовано: 15.05.1974

Автор: Палагин

МПК: G06F 9/06

Метки: вычислительной, цифровой

...этому коду. Выходцые сигналы лсшцфраторов 8 и 4 поступают ца,входы алресцых формирователей 6 и ключей 5, вырабатываюцгцх ток считывания в выбранной ячейке блока 8, храпящей код ссЗо риц комацл. Выходцыс сцгцалы блока 8 усцливаются усилителями 9 считывания и поступают на вход регистра 10. Далее принятый код регенерируетс 51 в ячейку блока 8, из которой он подается на вход регистра 11. Предварительно в младший разряд регистра 14 по Ь специальному, входу (на чертеже не показан) записывается единнца. При установке кола в,регистре 11 схема 13 поразрядного сравне,ния производит сравнение кодов, записанных в регистрах 11 и 14. При отсутствии едини 1 П цы в младшем разряде регистра 11 схема 13 вырабатывает на выходе сигнал пессоа....

Номер патента: 428384

Опубликовано: 15.05.1974

МПК: G06F 13/00

Метки: amp, tehepatofj, u«i1, г5йgt, случайных, сопряжения, чисел, эвмflp«йнйа«•nvrjv

...ГСЧ 16, а также сброс счетчика 5 в нуль и подтверкдение через линию задержки 6 нулевого состояния триггера 2.Поскольку для всех современных вычислительных машин основная тактовая частота зна РительРРО выше необходимой частоты следования импульсов запуска ГСЧ 16, то для осуществления возможности его запуска от тактового генератора ЭВМ 17 неооходимо про:эводить деление тактовои .,астоты ЭВМ 17. Это достпгается при псмощи счетчика 5. Количество разрядов счетчика зависит от отношения частоты ЭВМ 17 к частоте импульсов запуска ГСЧ 16;Прием информации из ГСЧ 16 происходит определенным тактовым импульсом, Входящим в команду обращения к ГСЧ 16. УРитыВЯЯ, ТО ДЛЛ ЯВТО.РЯТРРЧЕСКОГО,КОНТРОЛЯ Запуск ГСЧ 16 долже; быть непрерывным и прием...

Номер патента: 428385

Опубликовано: 15.05.1974

Авторы: Кривчева, Ленинградский, Недашковский

МПК: G06F 11/10

Метки: 428385

...1 импульсов, схемы 2 И, схему 3 ИЛИ и фиксирующий триггер 4.Устройство работает следующим образом, При подаче сигнала конгроль на вход распределителя 1 импульсов появившийся на его первом выходе иметульс устанавливает фиксирующий триггер 4 в пулевое положение, соответствующее четному числу единиц хонтролируемого кода. Импульсы с остальных Предмет изобрет 71) Заявитель Ленинградский ордена именвыходов распределителя 1 поочередно поступают на вторые входы схем И, первые входы которых подключены к выходам соответ, ствующих контролируемых разрядов. При 5,этом выходные импульсы схем 2 И, входыкоторых подключены к выходам разрядов, находящихся в состоянии 1, через схему 3 ИЛИ поступают на счетный вход фиксирующего триггера 4 и перебрасывают...

Номер патента: 428386

Опубликовано: 15.05.1974

МПК: G06F 9/455, G06F 9/50, G06N 1/00 ...

Метки: моделирования, потоковсообщений

...блокаформирования признака и блоки управления,число которых равно числу разрядов кодовойкомбинации признака.Блок 3 имитации очереди предназначендля постановки, заявки в очередь в случае занятости обслуживающего прибора и подключен своим входом и,выходом,к логическомублоку 4,Логический блок 4 предназначен для коммутации заявки в блок 3, для приема признаков сообщения при наличии заявки на обслуживание, для,выдачи сформированного сообщения в виде двоичной комбинации в обслуживающий прибор в соответствии с программой его работы, для,выдачи количества переданных и принятых сообщений с классифи.кацией последних по необходимым признакам в,измерительный блок 5, для накоплениястатистических данных и для установления(при необходимости)...
