Центробежный нагружатель к стендам для испытания передач вращательного движения
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1010487
Авторы: Бондаренко, Дубиняк, Нагорняк
Текст

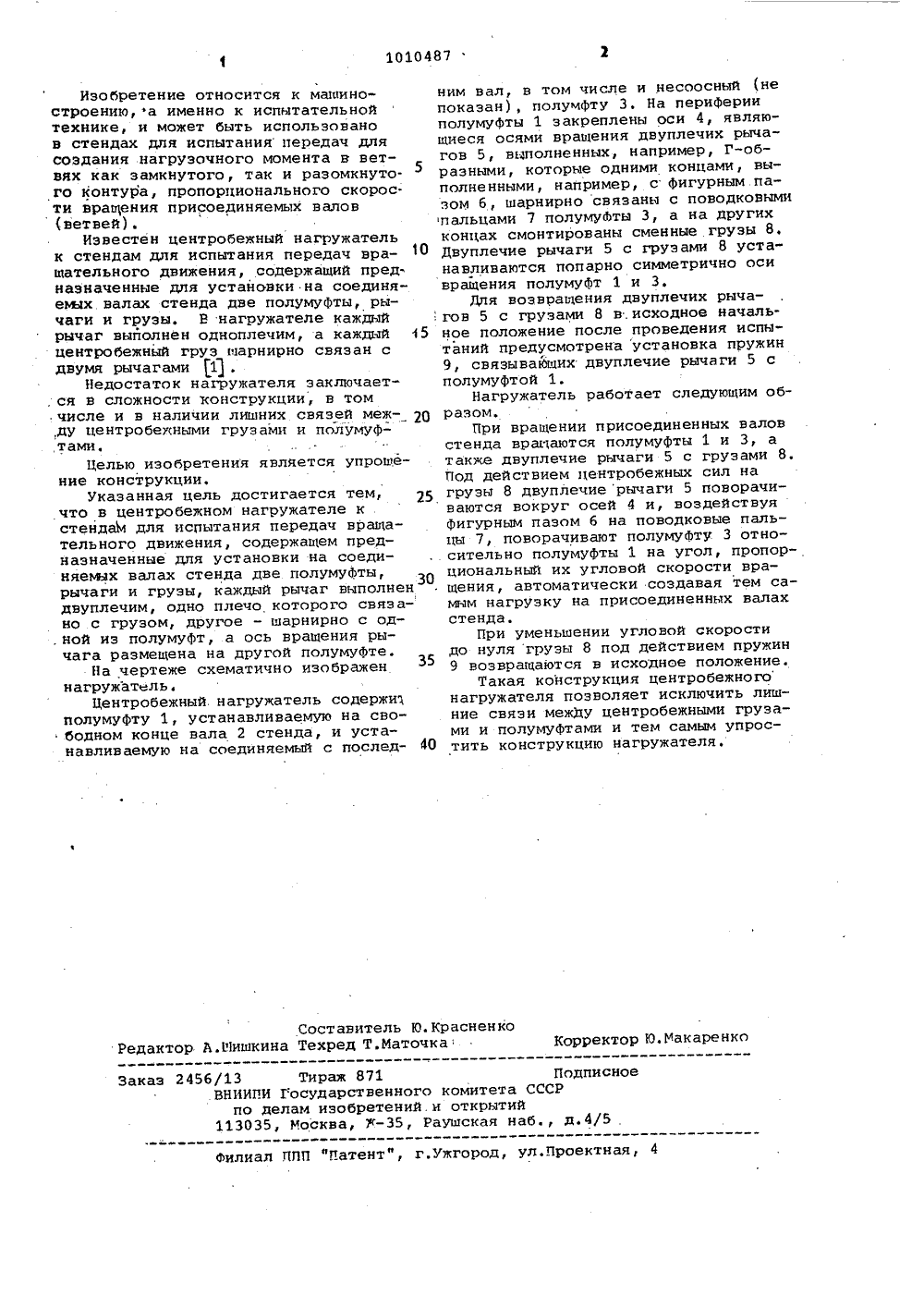

СОЮЗ СОВЕТСКИХОРЛЮГИРВЕ СНИКРЕСОУБЛИК ЗЮ С,01 М 13 У 0 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ДЕЛАМ ИЗОБРЕТЕНИЙ И ОТН РиИЯ БРЕТЕН ОПИСАНИЕ ИН АВТОРайи 1 У СВИдтщ ТВУ(54)(57) ЦЕНТРОБЕЖНЫЙ. НАГРУУАТЕЛЬ Е СТЕНДАМ ДЛЯ ИСПЫТАНИЯ ПЕРЕДАЧ ВРАИЯТЕЛЬНОГО ДВИЖЕНИЯ, содержащий предназначенные для установки на соединяемых валах стенда две полумуфты, рычаги и грузы, о т л и ч а ю щ и й - с я тем, что, с целью упрощения конструкции, каждый рычаг выполнен двуплечим, одно бечо которого связано с грузом, другое - шарнирно с одной из полумуфт, а ось вращения рычага размещена на другой полумуФте.1010487 Составитель Ю. КрасненкоРедактор А.Р 1 ишкина Техред Т.Маточка Корректор Ю.Макаренко Заказ 2456/13 Тираж 871 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений.и открытий113035, Москва, Зк, Раушская наб., д.4/5 . Филиал ПЛП "Патент", г,Ужгород, ул.Проектная, 4 Изобретение относится к машиностроению,фа именно к испытательнойтехнике, и может быть использованов стендах для испытания передач длясоздания нагрузочного момента в ветвях как замкнутого, так и разомкнутого контура, пропорционального скорос.ти вращения присоединяемых валов(ветвей).Известен центробежный нагружательк стендам для испытания передач вращательного движения, содержащий пред.назначенные для установки на соединяемых валах стенда две полумуфты, рычаги и грузы. В нагружателе каждыйрычаг выйолнен одноплечим, а каждый 15центробежный груз шарнирно связан сдвумя рычагами 1,Недостаток нагружателя заключает, ся в сложности конструкции, в томчисле и в наличии лишних связей меж О,ду центробежными грузами и полумуф, тами.Целью изобретения является упрощение конструкции.Указанная цель достигается тем, 25что в центробежном нагружателе кстендам для испытания передач вращательного движения, содержащем предназначенные для установки на соединяегих валах стенда две полумуйты,рычаги и грузы, каждый рычаг выполнендвуплечим, одно плечо которого связано с грузом, другое - шарнирно с од. ной из полумуфт, а ось вращения рычага размещена на другой полумуфте.На чертеже схематично изображеннагружатель.Центробежный. нагружатель содержиполумуфту 1, устанавливаемую на свободном конце вала 2 стенда, и устанавливаемую на соединяемый с послед ним вал, в том числе и несоосный (непоказан), полумфту 3. На периферииполумуфты 1 закреплены оси 4, являющиеся осями вращения двуплечих рычагов 5, выполненных, например, Г-образными, которые одними концами, выполненными, найример, с фигурным пазом 6, шарнирно связаны с поводковымипальцами 7 полумуйты 3, а на другихконцах смонтированы сменные грузы 8.Двуплечие рычаги 5 с грузами 8 устанавливаются попарно симметрично осивращения полумуйт 1 и 3,Для возвращения двуплечих рычагов 5 с грузами 8 в.исходное начальное положение после проведения испытаний предусмотрена установка пружин9, связывающих двуплечие рычаги 5 сполумуфтой 1.Нагружатель работает следующим образом.При вращении присоединенных валовстенда вращаются полумуфты 1 и 3, атакже двуплечие рычаги 5 с грузами 8,Под действием центробежных сил нагрузы 8 двуплечие рычаги 5 поворачиваются вокруг осей 4 и, воздействуяфигурным пазом 6 на поводковые пальцы 7, поворачивают полумуйту 3 относительно полумуфты 1 на угол, пропорциональный их угловой скорости вращения, автоматически создавая тем самым нагрузку на присоединенных валахстенда.При уменьшении угловой скоростидо нуля грузы 8 под действием пружин9 возвращаются в исходное положение.Такая конструкция центробежногонагружателя позволяет исключить лишние связи между центробежными грузами и полумуфтами и тем самым упростить конструкцию нагружателя.
СмотретьЗаявка
3210176, 01.12.1980
НАГОРНЯК СТЕПАН ГРИГОРЬЕВИЧ, ДУБИНЯК СТЕПАН АНДРЕЕВИЧ, БОНДАРЕНКО ЮРИЙ ПЕТРОВИЧ
МПК / Метки
МПК: G01M 13/02
Метки: вращательного, движения, испытания, нагружатель, передач, стендам, центробежный
Опубликовано: 07.04.1983
Код ссылки
<a href="https://patents.su/2-1010487-centrobezhnyjj-nagruzhatel-k-stendam-dlya-ispytaniya-peredach-vrashhatelnogo-dvizheniya.html" target="_blank" rel="follow" title="База патентов СССР">Центробежный нагружатель к стендам для испытания передач вращательного движения</a>
