Ниженский

Номер патента: 1231607

Опубликовано: 15.05.1986

Авторы: Волконский, Кодрянский, Кононенко, Латенко, Масюренко, Ниженский, Попов

МПК: H03L 7/06

Метки: автоматической, подстройки, частоты

...значенияпериода промежуточной частоты в масштабе грубого канала И =Т 1 /иэт пцэ э гто работа грубого канала не отлича 30 ется от работы точного. В этом случае каждый из двух замкнутых контуров автоподстройки частоты (замыкающихся через точный или грубый каналобратной связи) представляет собойэстатическую систему автоподстройкичастоты с частотным дискриминаторомв цепи обратной связи.Частота перестраиваемого гетеродина 2 имеет две составляющие, соот 40 ветствующие двум каналам обратнойсвязи, В установившемсярежиме частоту гетеродина можго считать равнойг ;т ,Г45где 5 и Я, - веса кодов точного игрубого каналов;- код второго регистра.гв ,г -ом такте егоработы,50Веса кодов определяются коэффициентом передачи элеыеггтов схемы междувыходами...

Номер патента: 1193804

Опубликовано: 23.11.1985

Авторы: Димарова, Кодрянский, Масюренко, Ниженский, Таран

МПК: H03M 1/04

Метки: квадратичный, код, стохастический

...2 и 3 напряжений, первые входы которых соединеныс выходом выпрямителя 1, элементыИ 4 и 5, первые входы хо 1 арык соединены с выходами компараторов 2и 3 соответственно,. элемент И б,входы которого соединены с выходами элементов 4 и 5 соответственно,счетчик 7 импульсов, генераторы 8и 9 псевдослучайных чисел, пкфрааналоговые преобразовагели 10 и 11напряжения, первые входы которыхсоединены с выходами генераторов8 к 9 соответственно, я выходыс вторыми входами кампараторав 2и 3 ссответственно, источник 12опорных напряжений, генератор 13тактовы( импульсов, выход котарого соединен с входами Генераторов 8 и 9 и вторыми входами элементов И 4 к 5, блок 1( коммутации, входы которсго соединены с выходами источника 12, а выход - с вторыми...

Номер патента: 1072250

Опубликовано: 07.02.1984

Авторы: Димарова, Кодрянский, Масюренко, Ниженский, Скрипник

МПК: H03G 3/20

Метки: измерительный, узкополосный, усилитель

...= К К по модулю, Кроме того, в дополнительный регисТр 21 памяти записано кодовое иисло,Нф, которым с помощью регулирующего элемента 22 колебательная система первого избирательного усилителя 2 первоначально настраивается на заданную частоту резонанса сдрПодстройка первого избирательного усилителя 2 по модулю и аргументу коэффициента передачи осуществляется последовательно по командным сигналам, поступающим из блока 24 управления (фиг, 2).Вначале осуществляется подстройка первого избирательного усилителя 2 по модулю коэффициента передачи, причем формирование регулирующего воздействия для подстройки усилителя происходит в два такта. В первом такте на вход второго избирательного усилителя 8 через первый переключатель 7, управляемый сигналом...

Номер патента: 1067448

Опубликовано: 15.01.1984

Авторы: Кодрянский, Козлов, Масюренко, Ниженский, Тимонин

МПК: G01R 23/16

Метки: анализатор, гармоник

...довательно соединенных анализирующих фильтров 1, .детекторов 2, интеграторов 3, подключенных к входам первого коммутатора 4, индикатор 5, второй коммутатор 6, входы . которого подключены к выходам всех анализирующих фильтров 1, прерыватель 7, генератор 8 тактовых импульсов, третий коммутатор 9, дешифраторы 10 и 11, делитель 12 частоты с у, равляемым коэффициентом деления, включенный между генератором 8 тактовых импульсов и прерывателем 7, и блок 13 управления, причем первый вход третьего коммутатора 9 подключен к входной клемме устройства, второй вход подключен к вы ходу прерывателя 7, а выходы соединены с входами всех анализирующих фильтров 1, первый выход блока 13 управления подключен к управляющему входу первого коммутатора 4,...

Номер патента: 1042034

Опубликовано: 15.09.1983

Авторы: Кодрянский, Козлов, Масюренко, Ниженский, Таран

МПК: G06G 7/20

Метки: квадратичный, стохастический

...цель достигается тем,что стохастический квадратичныйпреобразователь напряжения, содержащий компаратор, первый вход которогоявляется входом преобразователя, 40цифроаналоговый преобразователь, ныход которого соединен с вторым входомкомпаратора, генератор псевдослучайных чисел, группа выходов которогосоединена с группой входов цифроаналогового преобразователя, генератортактовых импульсов, выход которогосоединен с входом генератора псевдослучайных чисел, дополнительно содержит группу триггеров, группу элементов И, группу элементов ИЛИ игруппу элементов задержки, причемпервые входы элементов И группы соединены с выходом компаратора, вторые входы подключены к выходу генератора тактовых импульсов, а третьивходы соединены с группой...

Номер патента: 1029091

Опубликовано: 15.07.1983

Авторы: Кодрянский, Козлов, Масюренко, Ниженский, Тимонин

МПК: G01R 19/22

Метки: действующего, значения, стохастический

...через формирователь соединен с управляющим входом ключа, а выход фильтра нижних частот подключен к первому входу вычитающего устройства, второй вход которого соединен с выходной шиной, выходом интегратора и входом опорного напряжения цифроаналогового преобразователя.На чертеже представлена функциональная схема стохастического преобразователя действующего значения .напряжения.Преобразователь содержит компаратор 1 напряжения, цифроаналоговый преобразователь 2 напряжения, генератор 3 псевдослучайных чисел, генератор 4 тактовых импульсов, элемент 5 совпадений, формирователь б импульсов по длительности, ключ 7, Фильтр 8 низких частот, вычитающее устройство 9 и интегратор 10 причем первый вход компаратора 1 соединен со входнойшиной...

Номер патента: 1023648

Опубликовано: 15.06.1983

Авторы: Кодрянский, Кононенко, Масюренко, Ниженский

МПК: H03K 13/02

Метки: стохастический

...40 напряжения, содержащем последовательно включенные генератор псевдослучайных чисел и цифровой управляемый де.литель напряжения, выход которого соединен с первым входом компаратора напряжения, источник опорного напряжения постоянного тока, генератор тактовых импульсов, выход которого подключен к первому входу элемента И, второй вход которого соединен с выхо. 50 дом компаратора напряжений, шина пре. образуемого напряжения через усилитель напряжения соединена с аналоговым входом цифрового управляемого делителя напряжений, а второй вход ком" паратора подключен к выходу источника опорного напряжения постоянного тока.На чертеже представлена блок-схема стохастического преобразователя напряжения. " 60Шина 1 преобразуемого напряжения через...

Номер патента: 855948

Опубликовано: 15.08.1981

Авторы: Волконский, Кодрянский, Кононенко, Масюренко, Ниженский, Попов

МПК: H03L 7/06

Метки: автоматической, подстройки, частоты

...Р)В- ляемого генератора 2 ; частоты 1 Г.Управление час роток д 1)ав 51 е)Ого 1 е;Рератора 2 осуществляется с по)Рннц)по управляемых кОдОМ элемснтОВ сО 1 астОтпо-зял 1 К)- щей цепи, Причем в этом с.1, гяе частота генерации пропор:,ио)Нл)н)ГР чслснном, значению кода.Первоначально В регистр реверсивного счетчики 5 записывают число Х 1, устанавливающее частоту управляемого генератора 2 1 Г = 5 М 1, где 5 - коэффициент преобразования кода, сооВстствуощи Й комин альному значению частоты 1 Р)р. сиГналя ня Выходе перемножителя . СслективньЙ РсиРитель 3 настроен на промежутоРу)0 частоту 1)Р = 1 с - 1 гПо сигналу блока 12 управления в реГистр ВычитяюшеГО счстфРИКР0 зя 1 исывяется число М а и одновре 1 с нно окрывается второй ключ 7. Через...

Номер патента: 840763

Опубликовано: 23.06.1981

Авторы: Кодрянский, Козлов, Масюренко, Ниженский, Таран

МПК: G01R 23/16

Метки: анализатор, спектра

...осуществляется дискретным слу 3 фчайным сигналом, в качестве которогоиспользуется квазислучайный телеграф ный сигнал,Непрерывные случайные сигналы с выходов источников 11 и 12 шума с помощью соответствующих пороговых элементов 13 и 14 преобразуются в импульсы стандартной амплитуды, но случайной длительности, определяемой временем, в течение которого напряжениешума превышает величину порога срабатывания этих элементов. С целью исключения влияния гистерезиса,.которымобладают пороговые элементы 13 и 14,прямоугольные импульсы с их выходовподаются соответственно на входы счетчиков 15 и 16, выходы которых подключены ко входам элемента И-НЕ 17, выход,которого, в свою очередь, соединенс одним из входов элемента И 18. Вэтом случае вероятность...

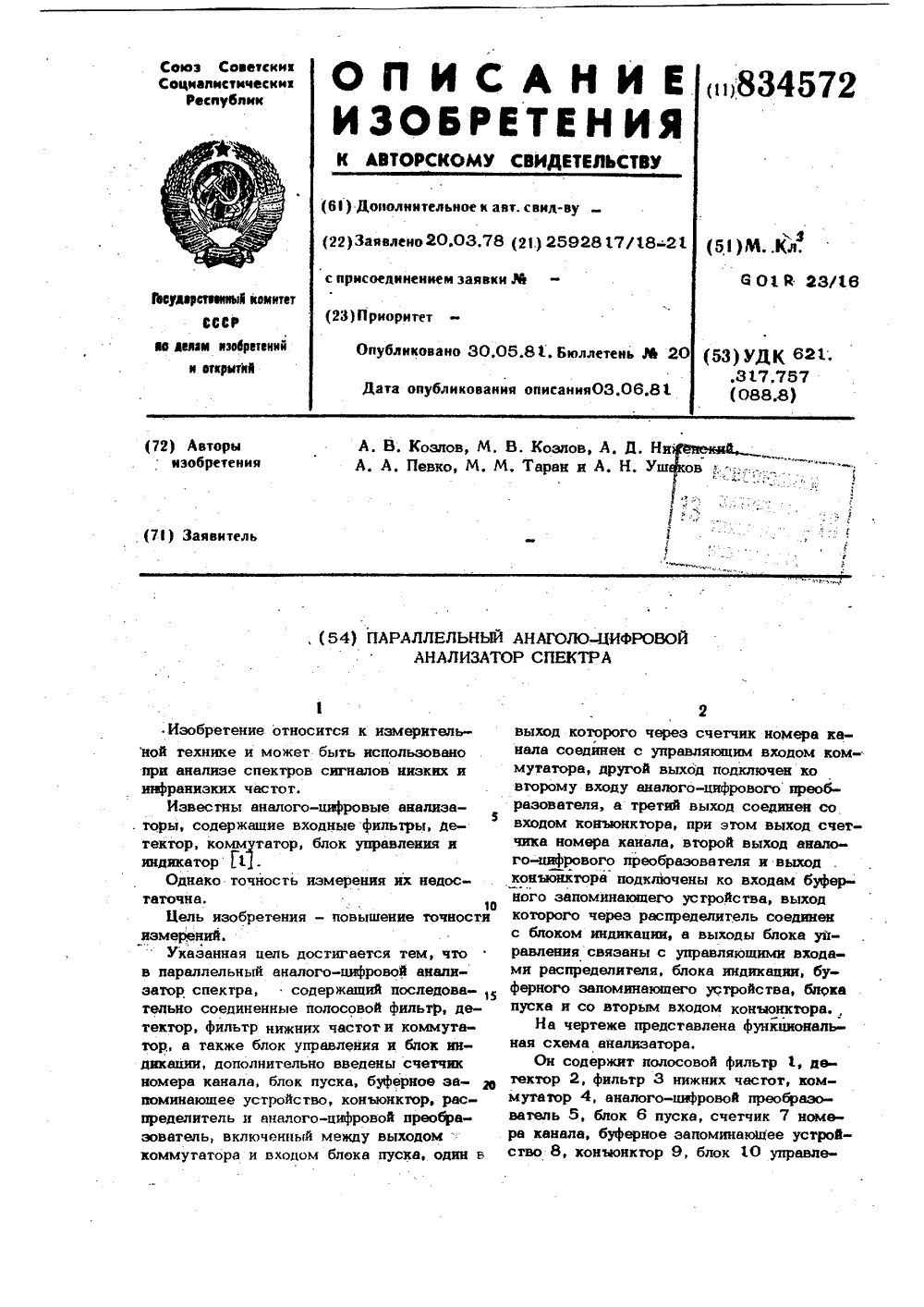

Номер патента: 834572

Опубликовано: 30.05.1981

Авторы: Козлов, Ниженский, Певко, Таран, Ушаков

МПК: G01R 23/16

Метки: аналого-цифровойанализатор, параллельный, спектра

...оценка спектра в масштабе времени, близок к реальному. 35 формула изобретения 3 834572 4ния с выходом 11 внешнего управления,распределитель 12 с выходом 13 навнешнее считывающее устройство (не йороказано) и блок 14 индикации.Анализатор работает следующим образом.После включения анализатора блок 10управления формирует сигнал, поступающийна блок 6 пуска, по этому сигналу блок 6пуска производит первоначальйый запуск 10аналого-цифрового преобразователя 5.Одновременно блох 6 пуска формируетсчетный сигнал, поступающий на счет-чик 7 номера канала. По этому сигналусчетчик 7 номера канала формирует код 15первого канала, который поступает накоммутатор 4 и на буферное запоминающее устройство 8. При этом коммутатор4 пропускает сигнал первого...

Номер патента: 813312

Опубликовано: 15.03.1981

Авторы: Козлов, Масюренко, Митрофанов, Ниженский, Певко, Таран

МПК: G01R 23/165

Метки: анализатор, параллельный, спектра

...каналов, содовательно соединен фильтра, квадратического детектора,интегратора и ключа, управляющийвход которого подключен к выходублока управления, и измеритель выходного сигнала, снабжен в каждом избирательном канале весовыми резисторамии дополнительными ключами, а такжеобщим весовым резистором, сумматором и корнеиэвлекакщим блоком, приэтом одни объединенные выводы весовых резисторов в каждом избирательном канале подключены к выходу интегратора, а другие - ко входам дополнительных ключей, управляющие входыкоторых подключены к выходам блокауправления, а выходы объединены иподключены к первому входу сумматора, второй вход которого через общий весовой резистор подключен к вы 20 ходам основных ключей, а выход подключен через...

Номер патента: 798618

Опубликовано: 23.01.1981

Авторы: Кодрянский, Козлов, Масюренко, Ниженский, Таран, Ушаков

МПК: G01R 23/165

Метки: анализатор, спектра

...коммутатор, блок управления и регистрирующее устройство, причем на первый вход переключения: подается входной сигнал, а на второй - сигнал с контрольного генератора (21.Недостатком такого, анализатора спектра является ручная калибровка, устройства, которая требует длительной обработки результатов "вручную" оператором или с помощью универсальных ЭВМ.Цель изобретений - повыщение быстродействия анализатора.Указанная цель достигается тем, что в анализатор спектра, содержащий последовательно соединенные генератор, автоматический переключатель, входной блок, группу анализирующих фильтров с ,квадратичными детекторами и интеграторами, включенными между входным блоком и коммутатором, .цифровой отсчетный блок и блок управления,...

Номер патента: 769449

Опубликовано: 07.10.1980

Авторы: Глазков, Григорьян, Маслов, Масюренко, Ниженский, Скрипник

МПК: G01R 25/00

Метки: фазометр

...усилителя- ограничителя 2, возбужлаеого слабым сигналом, приближается и трсугольной 25 (фиг. 2,б), В первом такте временное положение коротких импульсов на выходе дискриминатора уровня д, на который воздействует прямоугольное напряжение, практически совпадает с моментами перез 0 хола через нуль напряжения 7l25 зо 35 Временное положение импульсов от треугольного напряжения на выходе дискриминатора уровня 4 смещено на величину Лта относительно момента перехода,напряжения У через, нуль, что и вызьгвает появление амплитудно-фазовой погрешности (АФП), Поэтому длительность фазового интервала т,. на выходе триггера 5 искажена на величину амплитудно-фазовой погрешности Лта (фиг. 2,в),Фазовые интервалы т. - та заполняются счетными...

Номер патента: 746919

Опубликовано: 23.07.1980

Авторы: Волкова, Кодрянский, Масюренко, Ниженский

МПК: H03K 13/17

Метки: аналого-цифровой, двух, напряжений, отношения, переменных

...перемножителя 7 через переключатель 6, ра.ключателя - с входом третьего усилительно-" ботающий синхронно с переюпочйелем 5, периовыпрямительного канала, входы второго пере- дически поступает напряжение с выходов канаключателя и цифрового измерителя отношения лов 1 и 2.постоянных напряжений соединеныс вйходами.аапервОГО и ВтороГО силительно- выпрямительных30 Коммутация Входных СНГналОВ палов перемножитеканалов, а выход переключателя - с первымля 7 осуществляется так, что в пе вом тработы переключателей 5 и б постоянноевходом перемножителя, второй вход которого,б постоянное напряжение на его выходе равно 0 =ЯК К Осоединен с выходом третьего усилительно.вйпря.амительного канала, между выходом перемйожи где Я - крутизна преобразования...

Номер патента: 720370

Опубликовано: 05.03.1980

Авторы: Кодрянский, Козлов, Масюренко, Ниженский, Таран

МПК: G01R 23/16

Метки: анализатор, спектра, частотного

...5 и поступают на входы коммутатора 6, выход которого соединен с индикатором 7. Одновременно выходные сигналы фильтров подаются на входы коммутатора 8, Напряжение выбранной с помощью комчутатора Ь гармоники подключается кс входу формирователя 9, которыи в)рабатывает временный интервал, равный одному периоду измеряемой гармоники, На это время открывается ключ 10 и на вход счетчика 14 через двоичный делитель частоты 11 поступают импульсыс выхода генератора импульсов 12,-испо импульсов Н, поступивших наэтот счетчик, пропорционально периоду Чизмеряемой гармоники и равног Я- Т 1 2 где- частота импульсов генератора 12. Это число импульсов запоминается и хранится в регистре счетчика 14 на время измерения. Кроме того, импульсы с выхода...

Номер патента: 720298

Опубликовано: 05.03.1980

Авторы: Закута, Кодрянский, Кононенко, Масюренко, Ниженский

МПК: G01C 3/00

Метки: расстояния

...О 2;. ОТРажатЕЛЬ ПОВОРОТНОЕ) алосньй си 1 ит ел ь 9; это,Ой уз 1(эпслОсный усилитель 3. 0Г 1 ервый фа; О выйдетектор 11; сумматор 3.2;. Отсчетное .устройство 13; синхронный детект зр14,; второй фазовый детектор 15; вто-.Ой перд(люча дль ) б; третий 1 Зк Г о .лосный усилитель 17;. Третий ларек." -л рС помощью обтюратора 5 Опорныйсветовой поток отраженный от зеркала 2, и измерительный, отраженныйООбнанта С ОТрсжатЕЛРМ , С ГОМО"щью обтюратора 5 поочереднО натранля-"ются на фотоприемник б, Выходное напряжение фотоприемника б поступаетна преобразонатель частоты 7 и вате(через автоматический первый Г.з-,дклкчатель 8,синхронизируемый блок уп -.соавлен 1 я 20 с работой обтюратооа 5. -на входа., узкополосных усилит длейи 10, УсилителГми 9....

Номер патента: 690626

Опубликовано: 05.10.1979

Авторы: Волконский, Димарова, Кононенко, Масюренко, Ниженский, Попов, Скрипник

МПК: H03K 13/20

Метки: измерительный, фаза-код

...входных сигналов, то выполнение анало.говых преобразований в канале коррекциитребует применения сглаживающих фильтровс большими постоянными времени. Это обстоя.тельство существенно ограничивает быстродей.стэне преобразователя в целом, затрудняетего применение в диапазоне низких и инфра.низких частот,Целью настоящего изобретения является повышение быстродействия.Поставленная цель достигается тем, что в, преобразователь, содержащий три преобразова.тельных канала, первый преобразователь фазово.го сдвига в число импульсов, один вход кото.рого подключен к выходу первого канада, авторой - к,выходу второго канала, два авто.матических переключателя и блок управления,соединенный с управляющими входами авто.матических переключателей, при этом...

Номер патента: 664114

Опубликовано: 25.05.1979

Авторы: Димарова, Кодрянский, Масюренко, Ниженский, Скрипник

МПК: G01R 19/10

Метки: аналогоцифровой, двух, напряжений, отношения, переменных, самонастраивающийся

..."входу усилительно-выпрямительногоканала 3. Управляющие цепи ключей8,9,10 и Фаэочувствительного выпряьителя 7 соединены с выходом коммутационного генератора 11.Устройство работает следующим об"разом.В процессе преобразования входныхнапряжений ПВ и П в усилительно-выпрямительных каналах 2 и 3 60=указанные напряжения черезключ" 8,управляемый коммутационным генератором 11, поочереднси периодическиподаются на вход усилительно-выпрямительйого канала 1. При этом на один Я 4из входов перемножителя 4 через ключ 10, синхронно работающий с ключом 8, подается первое входное напряжение,. преобразованное в канале 2 при одном положении клича 10 и в канале 1 при другом положении клича 10. На другой вход перемножителя 4 через ключ 9, синхронно...

Номер патента: 661400

Опубликовано: 05.05.1979

Авторы: Барланицкий, Ниженский, Скрипник, Юрченко

МПК: G01R 25/04

Метки: автоматической, коррекцией, погрешности, фаза-код

...становится отличным от нуля и воздействует на фазовращатель 1 в сторону уменьшения Ь О, т. е. осуществля 36614004чателей и первым входом синхронного ле- телей 2 и 3, производящих усиление и огратектора, выходом соединенного с управляе- ничение входных напряжений. Перепады намым фазовращателем (31. пряжений с выходов формирователей 2 и 3Их недостатком является большая ам- (фиг. 2, в, г) запускают триггер 4, и импульплитудно-фазовая погрешность. сы с выхода последнего кодируются с поЦель изобретения - уменьшение погреш мощью преобразователя 5.ностей, обусловленных неидентичностью основных каналов, и уменьшение амплитуднофазовой погрешности преобразователя из-зауходов нулевой линии вспомогательного фор- управляемого от генератора 2,...

Номер патента: 661376

Опубликовано: 05.05.1979

Авторы: Кодрянский, Масюренко, Ниженский, Скрипник, Таран

МПК: G01R 19/22

Метки: измеритель, селективный

...для подстройки коэффициента усиления основного избиратель 15 ного усилителя.Известный селективный измеритель напряжения имеет следующий недостаток. В со ответствии с принципом работы частота ком мутации напряжений на входе тракта сравне 20 ния должна быть значительно меньше частоты измеряемого напряжения. Поэтому сглв живающий фильтр, исп ольэуе мы й для по двв ления фвзочувствительного выпрямителя, имо ет большую постоянную времени. Это обстс 25 ятельство супвственно увеличивает времяК усилителя 1 и крутизны преобразованиявыпрямителя 2, формируется всего за два -) 1такта коммутации, тогда как в прототипе эта цель достигается путем многократного повторения двухтактного преобразования, т,е.за счет непрерывной низкочастотной...

Номер патента: 658483

Опубликовано: 25.04.1979

Авторы: Масюренко, Ниженский, Скрипник

МПК: G01R 19/00

Метки: измерительный, самонастраивающийся

...),где К. , К , К 5 - коэффициенты преобразования соответствующих преобразователей 1,2 и 5,Сравниваемые величины Х, и Хг поочередно воздействуют на преобразователь 2, выходное напряжение которогоусиливается широкополосным регулируемым усилителем 4. При одном положениипереключателя б на выходе усилителя4 возникает импульс напряженияОг = К, К Х, , а при дРУгом -1)" = К К 4 Хг , где К - коэффициентпреобразования преобразователя 5,К - коэффициент усиления усилителя44. В процессе непрерывной работы переключателя б импульсы напряженийиП и П образуют одно непрерывное напряженйе с изменяющейся амплитудой.С помощью фильтра низких частот 9из последовательности импульсов выделяется постоянная составляющая наО"пряжения 0 = . - .,которая воздейст 2....

Номер патента: 601629

Опубликовано: 05.04.1978

Авторы: Димарова, Жукинский, Ниженский, Скрипник

МПК: G01R 25/00

Метки: го, индикатор, сдвига, угла, фаз

...таких стройст является 0 угла субъективность оценки равенствасдвига фаз двух синусоидапьныхний на экране осциллографа. пряж поспедоватепьно вкпю вход которого подкпю м Наиболее близок к предпагаеО:" дикатор 90 -ного сдвига фаз, синвертор,вхэд и выход которогны со входами автоматическогочатепя, последовательно вкпючетор, усилитель, детектор, усидичастоты, синхронный детекторприбор, причем вход сумматорак выходу автоматического пере мому ино держащий о соедине- перекпюетек- тель кпючатепьно синх генератор низкой частоединены к упраеского переклю нные сумма тель низкой и выходной пяю- атепя одс омати и синхронного детектора, введены допопнитепьный усилитель допопнитепьный детектор и вычитатепь, причем вход сумматора через...

Номер патента: 601627

Опубликовано: 05.04.1978

Авторы: Кодрянский, Кононенко, Масюренко, Ниженский

МПК: G01R 23/20

Метки: измеритель, искажений, коэффициента, нелинейных

...преобразователя частоты 1 соединен с первым вхолом,преобразователя периода сигнал,а в код 7, выход которого соединен с первым входом регистра памяги 8, а вторые управляОщие входы преобразователя периола сигнала В код 7 п регистра памяти 8 полк:ючены,к выходам блока управления 6. Выход регистра памяти 8 соединен с управляющими входами резисторов 2, 3 и 4 режекторного пер естр аидова ем ого Я С-фильтр а.Работает устройстЗо следующим образом.Исслелуемый сигнал поступает на преобразователь частоты 1, в котором спектр сигнала преобразуется в аналогичный по составу и уровням гармоник, но лежащий в области звуковых частот. Полученный в результате преобр,азования сигнал промежуточной -астоты воздействует на преобразователь периода в код 7,...

Номер патента: 597974

Опубликовано: 15.03.1978

Авторы: Кодрянский, Масюренко, Ниженский, Скрипник

МПК: G01R 19/10

Метки: двух, измеритель, напряжений, разности

...которых соединены с протинофазными выходами генератора 4 частоты коммутации, При частоте коммутации, в несколько раз меньшей частотысравниваемых напряжений, на вход регулируемого усилителя 5 поочередновоздействуют напряжения О и Оз .Усиленные напряжения выпрямляютсядетектором б и сглаживаются фильтром7 низких частот. К выходу фильтра че-:рез ключ 3 подключен элемент 8 памятиЕсли цепь управления ключа 3 соединена с тем же выходом генератора 4; чтои цепь управления ключа 2, то элемент8 запоминает напряжение Оз=к"ькт Озгде К К К 7 - коэффициенты преобразования соответственно усилителя5, детектора б и Фильтра 7. Выходноенапряжение элемента памяти поступает .на один иэ входов дифференциальногоусилителя 9, на другой вход...

Номер патента: 595678

Опубликовано: 28.02.1978

Авторы: Масюренко, Ниженский, Скрипник, Сухенко, Хомяк

МПК: G01R 21/00

Метки: мощности, напряжение, одноканальный, постоянное, суммо-разностный, ток

...введены селектор пог 5 р- и 3нои, сост 05 щий из л)ух диодов 10 и 11 сПРОТИВОПОЛОЖНЫМ ВКЛ 0 С 1 ПОс ПО 151 РОС 1дВу.(сторопппй Ямп,итдньй ОГрыиичи 3 сль 12,генератор 13 линейно нарастающего напряжения и рсвсрсивный время-:мпульспый прсоо13230 ВЯтель 14, Олпп 3 хол котороГО сос,ипсп свходх сипхроппого дстскторд 7, другойвходс генератором 13 линейно пдрдсгакщего напряжения, а выход через двухсторонний амплитудный ограппчитслс 12, иагрузоч- .3ный резистор 9 и селектор полярности пы лиоДак 10, 11 - С ХОсМи анто)яатИЧССКОГО Переключателя 3.Олн 01 дпалИ 1 ый смммО-рдзпостиы 13 прсоордЗОВЯТСЛЬ ОпНОСТИ В ГОСТ 051 ИПОС 31 с 1 И)51 ЖСИС ;ток) работает с, слующи м образом,При помощи входшях траП 1 и2 тока и папря)кения соответственно...

Номер патента: 582563

Опубликовано: 30.11.1977

Авторы: Кодрянский, Кононенко, Масюренко, Ниженский, Скрипник

МПК: H03G 3/20

Метки: стабилизированный, узкополосный, усилитель

...1 устанавливается кодом регистра 15 памяти и равенСК= - , где С - коэффициент преобразованияУкода; Л - начальное кодовое число, записанное в регистр 15 памяти и соответствующее номинальному коэффициенту передачи усилителя Кн= ККОдновременно напряжение У через первый переключатель 4 подается на вход второго избирательного усилителя 5, настроенного на ту. же частоту, что и первый избирательный усилитель 2, Усиленный сигнал выпрямляется линейным выпрямителем 6 и через второй переключатель 9 воздействует на вход интегратора 10. Постоянное напряжение на входе интегратора равно Уз=КзКзУь где Кь - коэффициент усиления второго избирательного усилителя 5; Кз - коэффициент преобразования линейного выпрямителя 6.По сигналу с выхода блока 7...

Номер патента: 572717

Опубликовано: 15.09.1977

Авторы: Закута, Кодрянский, Масюренко, Ниженский, Таран

МПК: G01R 23/16

Метки: мощности, плотности, сигналов, случайных, спектральной

...усилителя низкой частоты, фазочувствительного выпрямителя и генератора низкой частоты, который соединен с управляющими входами автоматического переключателя и фазочувствительного выпрямителя, причем первый вход автоматического переключателя соединен со входом избирательного усилителя, второй вход через делитель напряжения - с выходом избирательного усилителя, а выход автоматического переключателя черсз последовательно соединенныс широкополосный усилитель, усилитсль низкой частоты и фазочувствитсльный выпрямитель подключен к управляющему входу изоирательного усилителя, спаожено перемножающнм блоком, первый вход которого соединен с выходом широкополосного усилителя, второй вход подключен к выходу избирательного усилителя, а выход -...

Номер патента: 571899

Опубликовано: 05.09.1977

Авторы: Жукинский, Ниженский, Скрипник, Юрченко

МПК: H03K 13/20

Метки: кодирующий, фаза-код

...управляемый фазовращатель, выходом соединенный со входом первого формирователя, выход которого соединен с первым входом фазового преобразователя, вторым входом соединенного с выходом второго формирователя и выходом - со входом квантующего преобразователя, а входы управляемого фазовращателя и второго форми рователя со входом первого переключателя, выход которого через третий формирователь и фазовый детектор подключен ко входу синхронного детектора, соединенного управляю- ЩИМ ВХОДОМ С ВЫХОДОМ КОММУтаЦИОННОГО ГЕфф нератора управляющим входом первого пере ключателя, о т л и ч а ю щ и й с я тем, что, с целью повышения быстродействия, в него введен второй переключатель, соединен . ный входами с выходами первого и второго формирователей,...

Номер патента: 566346

Опубликовано: 25.07.1977

Авторы: Кодрянский, Масюренко, Ниженский, Скрипник

МПК: H03K 13/20

Метки: измеритель, цифровой

...генератор 2, широкополосный усилитель 3, квадратичный детектор 4, усилитель 5 напряжения частоты коммутации,управляемый выпрямитель 6, преобразователь7 напряжения в частоту, формирователь 8коротких импульсов, ждущий мультивибратор 9, фиксатор 10 уровня, счетчик 11 импульсов, блок 12 управления, цифровой индикатор 13,20На входы автоматического коммутатора 1, управляемого напряжением генератора 2 поступает измеряемое напряжение шумов и импульсное напряжение с выхода фиксатора 10, Эти напряжения поочередно усиливаются широкополосным усилителем 3 и далее воздействуют на квадратичный детектор 4.Так как действующее значение напряжения с фиксатором 10 меньше действующего значения напряжения шумов, то на выходе де- ЗО тектора 4 возникает...

Номер патента: 557473

Опубликовано: 05.05.1977

Авторы: Гринберг, Жукинский, Ниженский, Скрипник, Таран, Таранов

МПК: H03G 3/20

Метки: автостабилизацией, коэффициента, узкополосный, усиления, усилитель

...включены избирательньгй усилитель, настроенный на первую гармонику входного сигнала, и амплитудный детектор, между выходом избирательного усилителя и входом амплитудного детектора включен логарифмический усилитель.На чертеже приведена структурная электрическая схема устройства. Усилитель содержит автоматический переключа- гО тель 1, усилитель низкой частоты 2, Фазочувствительный выпрямитель 3; в тракт стабилизации коэф.фициента усиления 4 между переключателем 1 и усилителем низкой частоты 2 последовательно включены иэбирательнцй усилитель 5, настроенный 1 н на первую гармонику входного сигнала, и ампли.тудный детектор 6; между выходом избирательного усилителя 5 и входом амплитудного детектора б включен логарифмический...
