Вульчин

Номер патента: 1647237

Опубликовано: 07.05.1991

Авторы: Величенко, Вульчин, Демкив, Швец

МПК: G01B 9/02

Метки: интерферометр

...восстанавливает сигнал, поступающий на его вход в виде дискретных отсчетов. Причем по первому выходу формируется непрерывный сигнал, 164723710 25 30 35 40 45 50 ка 12 управления,55 задержанный относительно реального сигнала фотоприемника 3 на один такт интервала дискретизации, а по второму выходу - сигнал, задержанный на пять интервалов дискретизации относительно входного или на четыре интервала дискретизации относительно сигнала, формируемого на первом выходе блока 9 интерполяции. Сигналы с обоих выходов блока 9 интерполяции сравниваются компаратором 10, и в момент их равенства на выходе компаратора 10 происходит изменение уровня напряжения с положительного на отрицательный или наоборот, в зависимости от соотношения разности...

Номер патента: 1564653

Опубликовано: 15.05.1990

Авторы: Величенко, Вульчин, Гавриш, Демкив, Швец

МПК: G06G 7/30

Метки: экстраполятор

...Формирователь 12 предохраняет устройство от появления ложной информации в момент включения. 10 Экстраполятор, по авт. св.,Р 1042037, о т л и ч а ю щ и й с я 15 ,тем, что, с целью расширения функциональных возможностей за счет определения и фиксации экстремумов экстраполируемой функции, он дополнительно содержит второй аналоговый 20 ,регистр сдвига, второй блок формирования экстраполирующей функции, второй компаратор, два счетчика и формирователь импульса обнуления, приэтом второй выход первого аналогового регистра сдвига соединен с информационным входом второго аналоговогорегистра сдвига, первый, второй итретий выходы которого соединены с соответствующими информационными входами второго блока формирования экстра"полирующей функции,...

Номер патента: 1562936

Опубликовано: 07.05.1990

Авторы: Величенко, Вульчин, Николышин, Семен, Смеркло

МПК: G06G 7/18

Метки: аналого-цифровой, интегратор

...Б с выхода блока 10 выборки-хранения.Выходное напряжение 11 , т с выхода сумматора 7 равно В 7 Ь Ы 5 ВХ М 1 610 т (а с учетом выражений ( 1 -4 ) ."ВЫ 1,Напряжение ц поступает на выход 8 устройства и вход блока 9 выборки-хранения. При заполнении разрядов счетчика в момент времени Т навыходе дешифратора 15 Формируется положительный импульс длительностьюГ,который поступает на дифференцирующую цепь 1 Ь, В момент С положительного фронта на выходе последнего формируется короткий строб-импульс положительной полярности, который поступает через элементы 18 и19 на управляющие входы выборки блоков 2 и 9 выборки-хранения соответственно, В период действия положительного строб-импульса в блок 2 выборки-хранения записывается выборка...

Номер патента: 1553990

Опубликовано: 30.03.1990

Авторы: Бабадаглы, Вульчин, Павлюк, Панасюк, Скочий, Швец

МПК: G06G 7/26

Метки: генератор, функциональный

...с;11 - максимальная возможная амплитуда напряжения на выходе генератора.ТогдаР- в .1КЕсли максимальное значение напряжения генератора 3 пилообразного напряжения равно максимальному значению построенной кривой, то пятый и шестой участки необходимо разбивать каждый на два участка в,точках перехода значения Функции через нуль (см. Фиг.3).После предварительной подготовки генератор устанавливается в исходное состояние путем подачи короткого импульса на вход 17 останова устройства. При этом на выходах 1-и генератора 2 импульсов и на выходе элемента задержки 26 блока 11 управления устанавливаются нулевые уровни напряжения, а на выходе второго элемента ИЛИ блока 11 управления " единичный уровень, которым генератор 3 пилообразного напря990 5...

Номер патента: 1515180

Опубликовано: 15.10.1989

Авторы: Величенко, Вульчин, Николышин, Швец

МПК: G06G 7/30

Метки: экстраполятор

...инвертирующими входами; а выход четвертого запоминающего элемента с вторыми неинвертирующими входами первого и второго алгебраических сумматоров 3 О и с первым входом сумматора, выходыпервого и второго алгебраических сумматоров соединены с первыми входами соответственно первого и второго блоков умножения, выходы которых соединеЗ 5ны с вторым и третьим входами сумматора, дополнительнай выход распределителя импульсов соединен с входом запуска генератора пилообразного напряжения, выход которого соединен с вторым входом второго блока умножения, с первым входом компаратора и через квадратор - с вторым входом первого блока умножения, второй вход компаратора соединен с шиной задания интервала, а выход- с входом запуска распределителя...

Номер патента: 1390793

Опубликовано: 23.04.1988

Авторы: Величенко, Вульчин, Донец, Николышин, Швец

МПК: H03K 5/01

Метки: импульсов, формирователь

...диодных мостовсоединены с первой 18 и второй 19 выходными клеммами.Формирователь импульсов работаетследующим образом.Входное напряжение синусоидальнойформы поступает на отвод б катушки 5и через фазовращатель 15, усилитель 4016 и эмиттерный повторитель 17 подается с фазовым сдвигом 90 О на отводкатушки 14. При прохождении положительной полярности тока входного сигнала по цепи: верхняя половина катуш 45ки 5 - диод 1 (с накоплением заряда) - катушка 7, напряжение падаетна верхней половине катушки 5 и диоде 1, так как индуктивность катушки5 много больше индуктивности катушКи 7(8). Затем диод 1 формирует импульс с крутым передним фронтом и на.катушках 7 и 8 выделяются короткие(доли наносекунды) импульсы противоположной...

Номер патента: 1388908

Опубликовано: 15.04.1988

Авторы: Вульчин, Гавриш, Николышин, Швец

МПК: G06G 7/30

Метки: экстраполятор

...сумматоров 6-8 вырабатываются сигналы (с точностью до масштабаамплитуды): регистров1, Экстраполятор, содержащий генератор тактовых импульсов, выход . которого соединен с синхронизирующими входами генератора пилообразного напряжения и первого блока формирования экстраполирующей функции, информационный вход которого соединен с первой шиной задания ординат экстраполируемой функции, и источник опорного напряжения, о т л и ч а ю щ и йс я тем, что, с целью расширения области применения эа счет обеспечения одновременной экстраполяции и входных сигналов в одном масштабе и устранения при этом необходимости настройки каждого канала, он содержит квадратор, три алгебраических сумматора и иблоков, с второго по п-й, формирования экстраполирующей...

Номер патента: 1370614

Опубликовано: 30.01.1988

Авторы: Величенко, Власенко, Вульчин, Николышин, Скицкий

МПК: G01R 27/28

Метки: амплитудно-частотных, параметров, характеристик, четырехполюсника

...кодов компаратор 13 вырабатывает импульс, который через последовательно соединенные элементы 15, 9 и 20 поступает на второй вход блока 17. Ат тенюатор 18, элементы 15, 9 и 20 и блок 17 образуют замкнутый контур обеспечивающий измерение отношения двух напряжений. В момент, когда час 40 тата генератора 1 качающейся частоты равна заданной в блоке 14 ввода производится процесс уравновешивания напряжений на входах элемента 16 сравнения. После завершения процесса уравновешивания выходной код блока 17 управления аттенюатором, поступающий на индикатор 12, соответствует коэффициенту передачи четырехполюсника 4 на заданной частоте.50Второй импульс, который формируеч ся блоком 2 запуска, запускает ГКЧ, поступает на вход двоично-десятичного...

Номер патента: 1282315

Опубликовано: 07.01.1987

Авторы: Вульчин, Лесков, Малекин, Мокренко, Швец

МПК: H03K 3/64

Метки: импульсных, последовательностей, формирования

...(фиг. 3 8 ). По Фронту этого импульса на первом выходе формирователя 12 появляется импульс (фиг, 3 г), которым счетчик 2 устанавливается в нулевое состояние (фиг. Зе), а на втором выходе Формирователя 12 появляются импульсы (Фиг. Зд), Фронты которых совпадают с Фронтами импульсов генератора 1 (фиг. Зц), а их количество определяется длительностью одиночного импульса на шине 10, например четыре.Первый из этих импульсов не изменяет состояния счетчика 2, так какво время его действия на установочном входе счетчика 2 еще присутствует импульс с первого выхода формирователя 12. В результате в счетчике2 будет записано число три.Одновременно первым и последующими импульсами с второго выхода формирователя 12 устанавливаются в Юединичное состояние...

Номер патента: 1203547

Опубликовано: 07.01.1986

Авторы: Бала, Бобак, Вульчин, Зубюк, Николышин, Смерека

МПК: G06G 7/36

Метки: квадратного, решения, уравнения

...импульсом с генератора 7.В режиме вычисления значений функции 0 (1) выходные данные снимаютсяс выхода 20, при этом ключ 21 режимов разомкнут и устройство производит вычисление в соответствии со следующим алгоритмом:О(Ц =ОЯ,(1 -фЬ- О, Ь-О) ;-г. д,5 О-С 1-),Р) где- текущее время,О 11 р и Ое - входные данные значенияфункции 0 Я ) в точках,соответствующих моментам времени , , ипричем 1 С, = 6, винтервалы 1-ад=1 -1 = 1 е. В режиме вычисления значений корней уравнения типаИ. ЫС=0 (4)1 (выходные значения вычисленных корней снимаются с блока 6, ключ 21 режимов работы замкнут. В данном режиме работы устройство производит вычисление значений функции 11 (1) согласно алгоритму, описанному уравнением (3).Выходной сигнал сумматора 19 через ключ...

Номер патента: 1115190

Опубликовано: 23.09.1984

Авторы: Вульчин, Галецкая, Мазур, Сергийчук, Соколенко, Солодко, Хома

МПК: H02P 5/16

Метки: постоянного, электропривод

...блоков,Электропривод постоянного тока содержит электродвигатель 1, подключенный к выходу усилителя 2 мощности, датчик 3 частоты вращения, выход которого через формирователь 4 прямоугольных импульсов связан со счетным входом триггера 5, сумматор 6, первый вход которого связан с выходом триггера 5, а выход - с входом усилителя 2 мощности, генератор 7 опорной частоты, последовательно включенные логический элемент И-НЕ 8, делитель 9 частоты с гере- менным коэффициентом деления и дифференцирующую цепь 1 О, а также инвертор-ограничитель 11 и фильтр 12 нижних частот, включенный между входом усилителя 2 мощности и выходом сумматора 6, второй вход которого через инвертор-ограничитель 11 подключен к выходу формирователя 4 прямоугольных...

Номер патента: 1038952

Опубликовано: 30.08.1983

Авторы: Васькив, Вульчин, Галецкая, Мазур, Сергийчук, Соколенко, Солодко

МПК: G06G 7/30

Метки: экстраполятор

...блоков сумматора. Вустройстве осуществляется настройкакоэффициентов экстраполирующего полинома, минимизирующая ошибку экстраполяции .2 .Недостатком известных экстраполяторов является техническая сложностьцепей настройки.Цель изобретения - упрощениеэкстраполятора,Указанная цель достигается тем,что зкстраполятор, содержащий й - разрядный аналоговый регистр сдвига,информационный вход которого является входом экстралолятора а выходысоединены с соответствующими входамиалгебраического сумматора, блок вычитания, первый вход которого подключен к входу экстраполятора, содержитуправляемый элемент задержки, ампли-.тудный детектор, сглаживающий Фильтри управляемый генератор импульсов,при этом выход алгебраического сумматора соединен с...

Номер патента: 989563

Опубликовано: 15.01.1983

Авторы: Вульчин, Гаврилюк, Галецкая, Сергийчук

МПК: G06G 7/26

Метки: воспроизведения, функций

...седержит группу из ( о +1)=х масштабных резисторов и аналого-цифровой преобразователь, соединенный входом с выходом суммирующего усилителя, а выходами - с цифровым выходом устройства и с установочными входами первой группы разрядов регист ра, подключенного входом управления сдвигом к шине тактовых импульсов, причем выход каждого нечетного цифро-аналогового преобразователя через соответствующий масштабный резистор соединен с неинвертируюшим входом суммирувлцего усилителя, подключенного инвертирующим входом через соответствующие масштабные резисторы к выходам четных цифроаналоговых преобразователей.На чертеже изображена блок-схема предлагаемого устройства.Устройство содержит суммирующий усилитель 1, подключенный выходом к аналоговому...

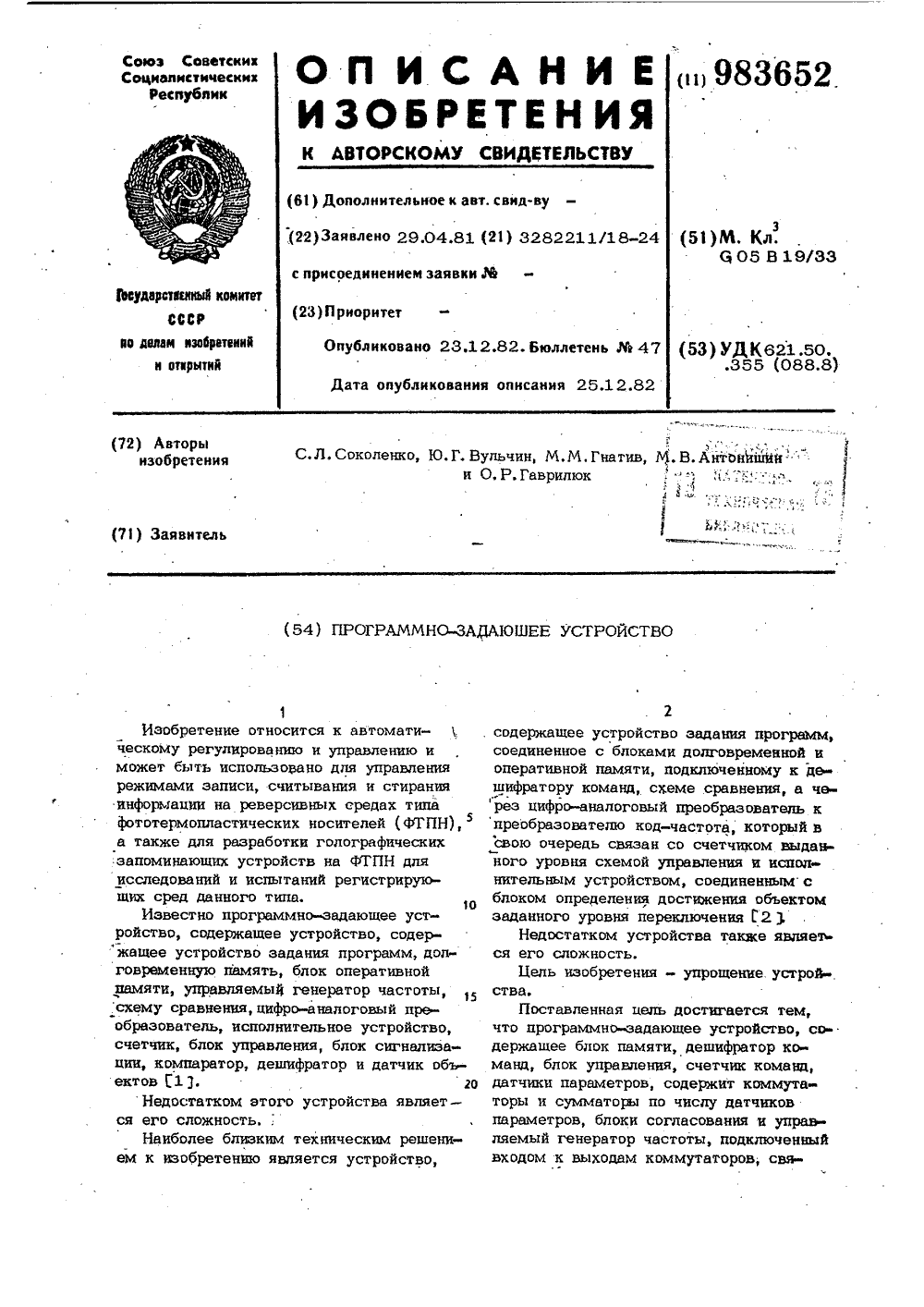

Номер патента: 983652

Опубликовано: 23.12.1982

Авторы: Антонишин, Вульчин, Гаврилюк, Гнатив, Соколенко

МПК: G05B 19/33

Метки: программно-задающее

...на входы элементов И-НЕ 49-53, Д 6-2, Д 7-1, Д 7-2, дешифратора 4 команд. На выходе дешифратора 4 команд формируется отрицательный перепад напряжения, который определяет начало первогоИнтервала и открывает (алектронный)коммутатор 10, пропускающий с сумматора 15 аналоговую величину напряжения первого выхода блока 20 (долгорременной) памяти и датчика 26 параметра, на вход управляемого генератора 1 частоты.Управляемый генератор 1 частоты через время, обратно-пропорциональное аналоговой величине напряжения, с сумматора 15 формирует короткий импульс, который поступает на счетчик 3 команд, увеличивая его содержимое на единицу и определяя тем самым конец первого и начало второго интервалов.С выхода элемента И-НЕ 50 дешифратора 4 команд...

Номер патента: 930634

Опубликовано: 23.05.1982

Авторы: Антонишин, Вульчин, Гаврилюк, Гарасийко, Зюбрик, Иванишин, Соколенко

МПК: H03K 5/19

Метки: детектор, управлением, частотно-импульсный, электрическим

...его в нулевое состояние. щС инверсного выхода триггера 3 импульс положительной полярности поступает на управляющий вход ключа 5 изакрывает его, На выходе интегратора6 формируется пилообразное напряже- р 5ние, крутизна нарастания которого линейно связана с величиной напряжения на его входе ОР . Выходное напряжение интегратора 6 поступает напервый вход компаратора 7 и продол- зожает нарастать до величины, равнойопорному напряжению, Ооп на второмвходе компаратора 7. При достижениивыходного напряжения интегратора 6уровня срабатывания компаратора 7,на выходе последнего формируется перепад напряжения, устанавливающийтриггер 3 по его счетному входу водиночное состояние. На инверсномвыходе триггера 3 устанавливается нулевой потенциал открывающий...

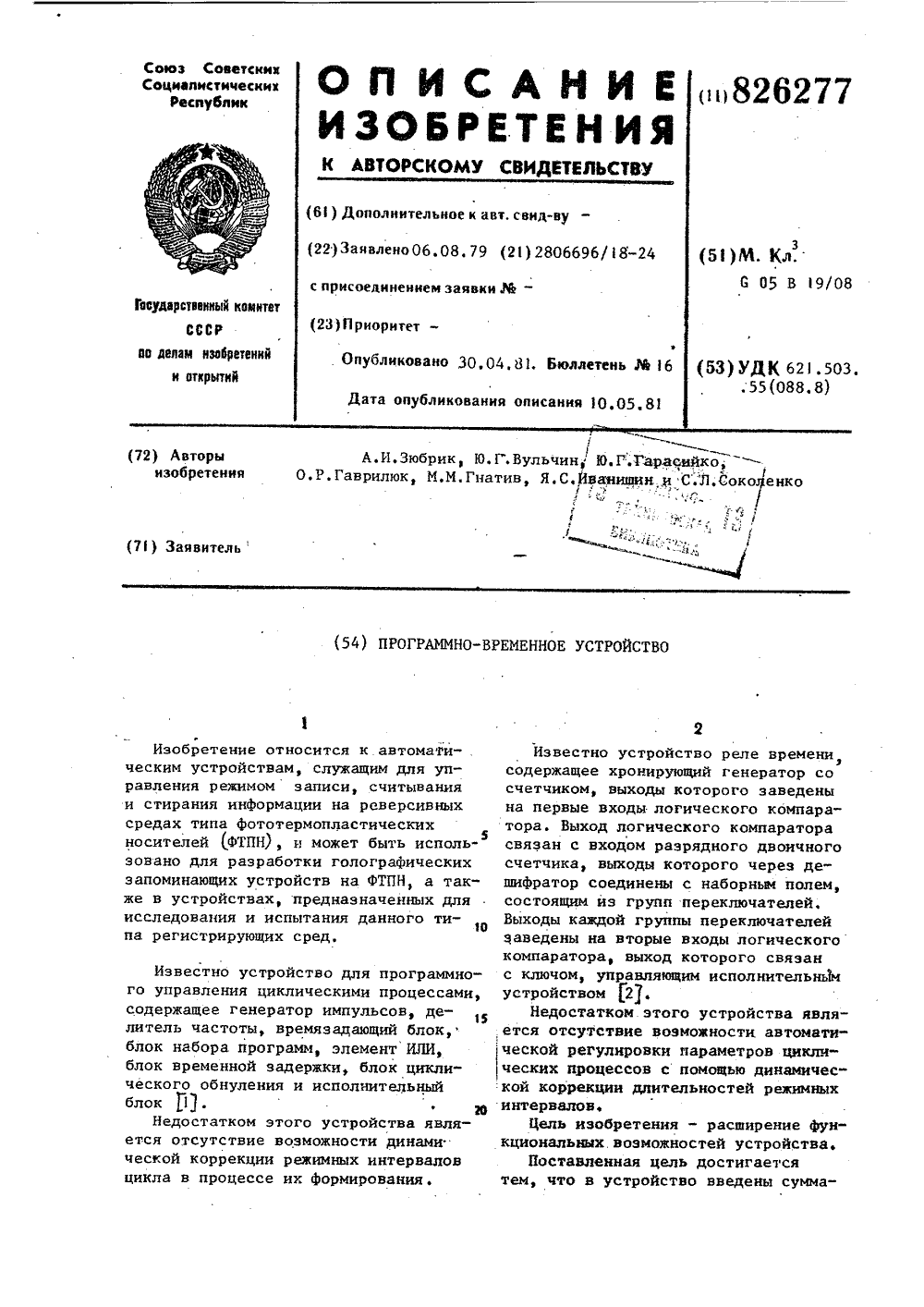

Номер патента: 826277

Опубликовано: 30.04.1981

Авторы: Вульчин, Гаврилюк, Гарасийко, Гнатив, Зюбрик, Иванишин, Соколенко

МПК: G05B 19/08

Метки: программно-временное

...с подачей сигнала за 35пуска с блока 2 управления на входыгруппы триггеров 13-17, устанавливающих их в единичное состояние, импульсы генератора 1 через блок 2 управления поступают последовательно на рас 40пределитель 42 импульсов.С выходов распределителя импульсовчерез каждую группу переключателейнаборного поля 7 сигналы поступают накомпараторы 8-12,которые поочередно 45выдают импульсы на счетные входы сгруппы триггеров 13-17, устанавли,вая их в исходное состояние. Такимобразом формируются режимные интервалы, начинающиеся одновременно.50Импульсы, соответствующие временным интервалам, следующим один за другим, получают на выходах Й формирующего триггера и элементов И 18-21,которые через первые ключи 22-26 уп 55равляют работой...

Номер патента: 576529

Опубликовано: 15.10.1977

Авторы: Величенко, Вульчин, Гарасийко, Николишин

МПК: G01N 13/02

Метки: менискограф

...плеча, что приводит к дополнительным неучтенным ошибкам в процессе измерения смачивания.Для расширения функциональных возможностей, емкость для припоя в предлагаемом менискографе выполнена в виде прозрачного 0 1.1-образного сосуда.На черт. представлена схема описываемого менискографа, в котором образец 1 при помощи механического зажима 2 укреплен на стержне 3, который перемещается с равномерной скоростью (5 мм,с) по вертпкалы;ой осп при помощи механической системы 4. При контактировании образца с поверхностью расплавленного припоя 5, помещенного в прозрачный сосуд б, припой перемещается по пра вой части сосуда 6 вверх прямо пропорцио576529 Формула изобретения Составитель С, Беловодченко Тсхред И. Михайлова Корректор О. Тюрина...

Номер патента: 450332

Опубликовано: 15.11.1974

Авторы: Вульчин, Дидух, Качмар

МПК: H03K 5/01

Метки: импульсов, формирователь

...напряжения происходит на катушке 5 и диоде 1, так как соотношение индуктивностй катушек 5 и б выбрано много большим 100.При нарастании положительного полупериода и достижении напряжв3ния вго определенного уровня диод 4 формирует в точке А положительаыф импульс с передним фронтом достигающим доли наносекунды. На катушках б и 7 выделяются короткие (доли наносекунды) импульсы,равнывпо амплитуде и противоположйые по полярности.В момент формирования переднего ронта импульса катушка б имеет ольшее сопротивление, и в вв цепь ток переднего фронта йе ответвляется. Втим обеспечивается равенство токов, протекающих через катушки би 7 в момент формирования передне- " го фронта положительного импульса и равенство амплитуд напряжения выходных...

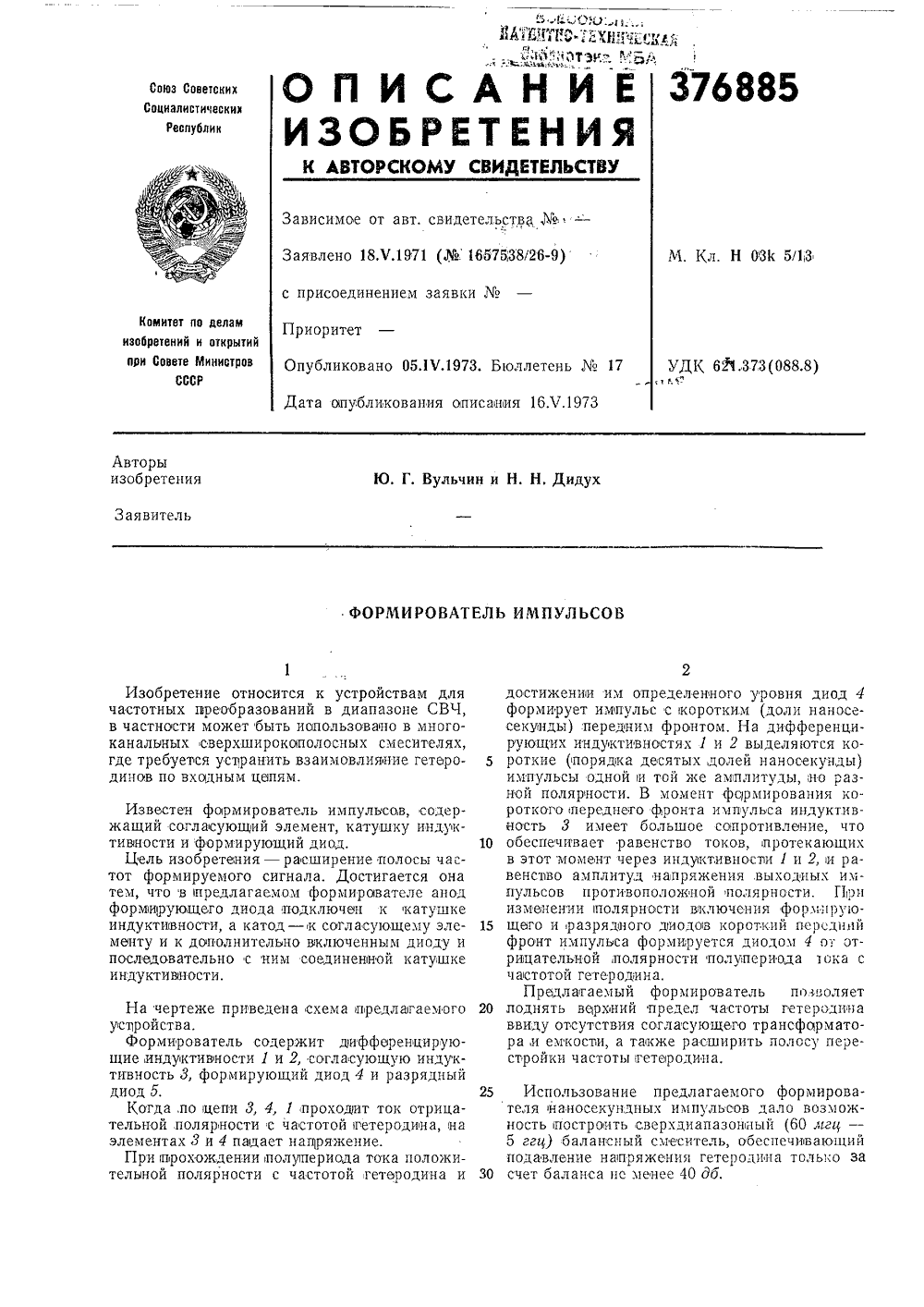

Номер патента: 376885

Опубликовано: 01.01.1973

Авторы: Вульчин, Дидух

МПК: H03K 5/13

Метки: импульсов, формирователь

...смеситель, обеспе ения гетероднна нее 40 дб. Использование теля наносекундны ность построчить св 5 ггпу) балансный подавление напряж счет баланса нс ме 1 проходитчастотой гетнап 1 ряжениелупериода тчастотой ге ок отрицародина, на ока положитеродина и 30 Изобретение относится к устр частотных лреобразований в диа в частности может быть иопользов канальных сверхширокополосных где требуется уст)ранить взаимовли динов по входным цепям. достижениями им определенного уровня диод 4 формирует импульс с коротким (доли наносе- секунды) передним фронтом. На дифференцирующих индуктивностях 1 и 2 выделяются короткие (порядочка десятых, долей наносекунды) импульсы одной и той же амплитуды,:но разной полярности, В момент формирования короткого...

Номер патента: 319906

Опубликовано: 01.01.1971

Авторы: Витославский, Вульчин, Имшенецкий, Мартынив, Сол

МПК: G01R 23/14

Метки: свч-диапазона, частотомер

...входного смесителя 3 и смесителя 2 соответственно; детектор 10 нулевых биений, подключенный входом к выходу входного смесителя 4 и выходом к устройствам автоматики или индикатору нулевых биений. Причем выход смесителя 2 дополнительно соединен со входом (т+1) -ой ступени делителя П базы времени.При подаче на вход устройства измеряемой частоты перестройкой генератора 1 вводят систему с фазовой автоподстройкой частоты с фазовым детектором 7 всинхронизм, характеризующийся соотношением между частотамиизм тт =оп319906 нлйьа Мну кой генераторов, или на индикатор нулевых биений при ручном управлении.При наличии нулевых биений захватывается импульсная система фазовой автоподстройки с импульсным фазовым детектором 8, которая после захвата...

Номер патента: 298035

Опубликовано: 01.01.1971

Авторы: Витославский, Вульчин, Имшенецкий, Мартынив, Сол

МПК: H03L 7/08

Метки: автоподстройки, фазовой, частоты

...чалок-схема предл Предмет изобретенияУстройство фазовой автоподстройки частоты, содержащее управляемый генератор, смеситель, фазовый детектор, отличаюшееся тем, что, с целью исключения ложных настроек и повышения надежности, в него введен компаратор уровня, подключенный двумя входами через два полосовых фильтра, один из которых пропускает частоту опорного сигнала, а другой - частоты ложных настроек, к выходу смесителя, а выходом - ко входу управления коммутатором опорного сигнала схемы фазовой автоподстройки частоты, разрывающим кольцо автоподстройки при ложной настройке устройства. Устротор 1,ко втоточникчерездам кпричемсоединс иство содержит управляемыи генераподключенный ко входу смесителя 2, рому входу которого...
