G05D — Системы управления или регулирования неэлектрических величин

Номер патента: 117647

Опубликовано: 01.01.1958

Авторы: Козин, Коцкий, Кузьмин

МПК: G05D 11/04

Метки: загрузки, мельницы, шаровой

...в качестве которого использован дифференциально- трансформаторный прибор типа ЭПИД. В качестве датчика веса руды применена индукционно-трансформаторная катушка 2, установленная на конвейерных весах 3, которая учитывает вес руды, подаваемой в мельницу, Датчиком количества песков служит индукционно-трансформаторная катушка 4, вмонтированная в усреднитель б тока электродвигателя б классификатора, Усреднитель 5 выполнен в виде электронного моста; кроме него, в комплект электродвигателя б входит потенциометр 7 для среза холостого хода и температурный компенсатор 8.Индукционно-трансформаторные катушки 2 и 4 включаются последовательно на вход регулятора 1, который компенсирует сигнал от обоих датчиков и выдает управляющий импульс на...

Номер патента: 117775

Опубликовано: 01.01.1958

Автор: Баранов

МПК: B30B 15/26, G05D 13/62

Метки: дистанционного, прессования, скорости

...возбуждать, подает напряжение на якорь исполнительного двигателя 7. Исполнительный двигатель, вращаясь, переместит посредством редуктора 8 иглу гидравлического дросселя 9 так, что поток воды, протекающий от гидроаккумулятора через дроссель, изменит скорость прессования и приведет к уменьшению разности напряжений тахогенератора и эталонного,Злектромашинный усилитель получает привод от асинхронного двигателя 10,Гибкая обратная связь изодромного регулятора осуществляется посредством тахогенератора 1 (фиг. 2), механически соединенного с двигателем 7, и дифференцирующего трансформатора 11, через обмотки возбуждения которого снимают стабилизирующий сигнал от тахогенератора и подают на вход полупроводникового усилителя Б. Якорь тахогенератора 1...

Номер патента: 117828

Опубликовано: 01.01.1958

Автор: Шелюбский

МПК: G05D 23/24

Метки: автоматический, вакуумного, например, печи, плавки, регулятор, стекла, температуры

...из мостовои схем з плеч служит образ баланса моста подае лятора б управляет ратура образца ст потенциометра 8 с ост питается посто , или переменным очипка 9.схемы представляет редлагаемый регул разца, соответствую дически м частоты о собой сопротивление псследуятор азтоматически поддержищую его заданному сопротивй регулятор может быт ла. рименен и оматичесдкого ст мет изобретен Лвтоматическии регулятор температуры печи, например, для плавки вакуумного стекла, содержащий в качестве датчика температуры Регулятор состои 4, в которой одним и Напряжение раз рый с помощью регу мента 7 печи. Темпе меряется с помощью Измерительный ь няющим направление соответствующего ист Так как датчик емого образца, то п вает температуру об лению....

Номер патента: 117864

Опубликовано: 01.01.1958

Автор: Шеремет

МПК: G05D 13/62

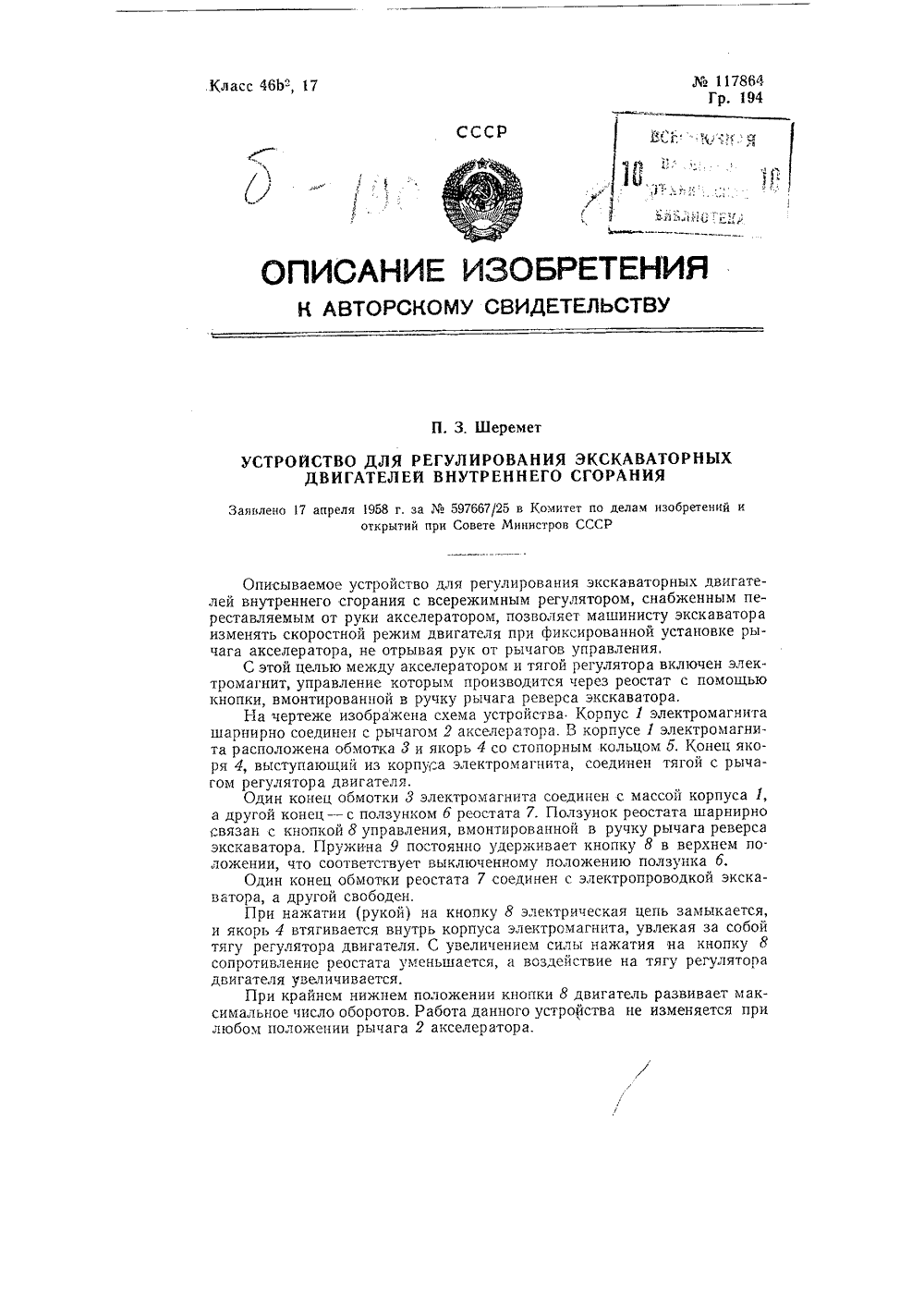

Метки: внутреннего, двигателей, сгорания, экскаваторных

...шарнирно связан с кнопкой 8 управления, вмонтированной в ручку рычага реверса экскаватора, Пружина 9 постоянно удерживает кнопку 8 в верхнем положении, что соответствует выключенному положению ползунка б,Один конец обмотки реостата 7 соединен с электропроводкой экскав ра, а другой свободен.При нажатии (рукой) на кнопку 8 электрическая цепь замыкается, и якорь 4 втягивается внутрь корпуса электромагнита, увлекая за собой тягу регулятора двигателя. С увеличением силы нажатия на кнопку 8 сопротивление реостата уменьшается, а воздействие на тягу регулятора двигателя увеличивается.При крайнем нижнем положении кнопки 8 двигатель развивает максимальное число оборотов. Работа данного устройства не изменяется при любом положении рычага 2...

Номер патента: 117999

Опубликовано: 01.01.1958

Авторы: Попов, Щепетов

МПК: G05B 19/06, G05D 23/22

Метки: периодических, печей, программный, регулятор, температуры

...потоке печи и возбуждает соответствующие колебания в обжигаемых изделиях.Изменение частоты колебаний релаксационного генератора 2 осуществляют путем изменения величины переменного сопротивления 11, включенного в цепь колебательного контура генератора. Величина этого сопротивления меняется в зависимости от положения электромагнитных исполнительных механизмов б.Время включения регулятором исполнительных механизмов о пропорционально отклонению температуры в печи от заданного значения и обеспечивается изменением разрядного сопротивления 12, включенного в цепь обмотки реле времени 1 З. Контакты этого реле включены в цепи электродвигателей исполнительных механизмов 6, При отклонении температуры в печи 8 от заданного значения происходит...

Номер патента: 118030

Опубликовано: 01.01.1958

Автор: Благовещенский

МПК: F01D 11/04, G05D 13/66

Метки: давления, концевых, пара, паровых, регулятор, турбин, уплотнений

...из конденсатного насоса из подпоршневого пространства потрубке 4 сливается в бак и, заполнив его, по переливной трубе 9 сбрасывается в слив. Между диском и концом трубки 4 устанавливается некоторый зазор б. Этот зазор определяет площадь слива воды в бак, аследовательно, и давление воды в подпоршневом пространстве при неизменном напоре конденсатного насоса. При неизменном давлении пара в системе уплотнений перепад 1, уровней в баке и устье переливнойтрубы остается постоянным и вся вода, поступающая в бак, сливаетсячерез переливную трубу, При этом зазор б устанавливается таким, чтодавление воды в пространстве 18 удерживает дифференциальный поршень в равновесии.При изменении давления пара в системе уплотнений произойдетизменение перепада...

Номер патента: 118078

Опубликовано: 01.01.1958

Автор: Букатин

МПК: G01J 1/22, G03B 15/06, G05D 25/00 ...

Метки: видимости, изображений, повышения, слабых

...во время рабсть;,изображений по авт. св, елью устранения собственслоя), последний приводят Способ повыцения113855, о т л и ч и ю цных помех диффузорав непрерывное движение Способ повышения видимости слаоых изображений акант. св.113855) основан на наблюдении или фотографировании изображений через светорассеивающий слой (дцффузор), Способ повышает видимость слабых изображений, вследствие преимущественного подавления помех фона ц снижения порога фотометрической чувствцтсльности глаза, но це устраняет помех самого светочувствительного слоя, который имеет собст венные колебания яркости, обусловленные зернистостью, волокнистой структурой или флюнтуациями концентрации светсрассеивакщих истиц.Предлагаемый способ позволяет цскзцочить...

Номер патента: 118147

Опубликовано: 01.01.1958

Авторы: Вышелесский, Неугодов

МПК: G05D 23/22

Метки: регулятор, тепловой

...роводниками с электроизмерительным элементом (прибор пара 2 - с электроизмерительным элементом 7.Ток из сети через штепсели 8, 9, 10 проходит через ртутные контакты 11, 12 и 13 верхнего и нижнего индуктивных контуров, взаимодействующих с сердечниками индуктивных первоначальных элементов (в данном случае - электроизмерительных) .При нагревании жидкой среды 3 электронагревательный элемент б включен на полную мощность. При закипании жидкой среды один из ртутных контактов 11, 12 разрывает цепь одной фазы питания электро 1 соединена п ом) б, а термо118147нагревательного элемента 5; потребляемая им мощность снижается, но питание жидкой среды продолжается, что улучшает качество продукта. Когда температура продукта, в центре его,...

Номер патента: 118443

Опубликовано: 01.01.1958

Автор: Перевезенцев

МПК: G05B 23/02, G05D 27/02

Метки: дистанционного, многоточечного, параметров, сигнализации, физических

...высоко.Блок 4, ооработав полученный сигнал, подготовляет соответствующие цепи для передачи команды на исполнительный механизм 7, а именно: при команде низко дает,"я останов в сторону убавить и пуск в сторону прибавить; при команде высоко дается останов в сторону прибавить и пуск в сторону убавить; при команде норма дается останов как в сторону убавить, так и в сторону прибавить.В дальнейшем импульсатор посылает на блок 4 исполнительный импуль", вследствие чего этот блок подает команду на включение или отключение соответствующего исполнительного механизма 7.В тех случаях, когда режим регулируемой точечки не изменился, регулирующий орган остается в том же положении, в каком был до подачи импульса второй серии.Сигнальные лампы низко - Н;...

Номер патента: 118666

Опубликовано: 01.01.1959

Автор: Марков

МПК: F16K 17/194, G05D 16/06

Метки: давления, регулятор

...клапана другом сильфоне, стенки которых образуют камеру, заполненную демпфирующей жидкостью.На чертеже схематично представлен предлагаемый регулятор давления,В корпусе 1 регулятора давления на сильфоне 2 подвешен клапан 8. На другом сильфоне 4 укреплен толкающий шток Б, передающий усилие от противовеса 6 к клапану. Камера А, образованная стенками двух сильфонов и внутренней полостью клапана, заполнена демпфирующей жидкостью предотвращающей возникновение вибрации клапана при частых изменениях давления в полости Б корпуса регулятора.Требуемое номинальное давление настройки регулятора устанавливают посредством изменения положения противовеса на рычаге. Предмет изобр етенияРегулятор давления с применением укрепленного на сильфоне...

Номер патента: 118667

Опубликовано: 01.01.1959

Автор: Кампе-Немм

МПК: G05B 11/16, G05D 23/22

Метки: двухпозиционного

...Таким образом, описанная схема позволяет плавно изменять время изодрома практически, в пределах от нуля до больших значений,Согласно изобретению, процесс регулирования иллюстрируется опытной диаграммой автоматической записи регулируемой температуры (фиг. 3). На этой диаграмме правый участок (до 1) соответствует двух- позиционному регулированию (без корректирующего устройства), а левый участок (после 1) - двухпозиционно-изодромному регулированию (с корректирующим устройством). Вследствие большого запаздывания амплитуды колебаний при двухпозиционном регулировании очень велики. Применение корректирующего устройства ведет к затуханию колебаний. Кривая а (фиг. 3) соответствует малому времени изодрома, а кривая б - большему времени...

Номер патента: 118826

Опубликовано: 01.01.1959

Автор: Маханьков

МПК: F01D 21/12, G05D 23/02

Метки: аварийного, автоматической, гидравлического, защиты, пара, повышения, температуры, турбин, удара

...автоматической защиты турбин от гидравлического удара и аварийного повышения температуры пара, содержащее дилатометрический датчик температур, воздействующий на контакты цепи защиты, о тл и ч а ю щ е е с я тем, что, с целью повышения надежности действия защиты путем измерения датчиком как величины температуры, так и скоростей ее изменения, между наружной металлической гильзой и центральным стержнем дилатометра, выполненным из материала с малым температурным коэффициентом линейного расширения, установлена с воздушным зазором тонкостенная трубка из материала одинакового с материалом гильзы, упира 1 ощаяся в дно последней и несущая подвижную часть дилатометра,2. Устройство по п 1, о т л и ч а ю щ е е с я тем, что, для передачи перемещения...

Номер патента: 118997

Опубликовано: 01.01.1959

Авторы: Бугров, Росенбаули, Селивохин

МПК: G01F 9/00, G05D 7/06

Метки: автоматический, газа, жидкости, равенства, расхода, регулятор

...положения, переключающих обмотки реверсивных электродвигателей таким образом, что при выходе какой-либо регулировочной заслонки из нейтрального положения обе обмотки двигателя подключаются к магнитному усилителю.При этом в одной из обмоток магнитного усилителя ток возрастает в соответствии с действием дискриминатора управляющего напряжения, а во второй обмотке при этом протекает ток холостого хода, и регулировка заслонок происходит в нужном направлении.Предмет изобретенияАвтоматический регулятор равенства расхода жидкости или газа с двумя еверсивными электродвигателями, управляемыми магнитными усилителями, охваченными внешней и внутренней обратной связью, о тл и ч а ю щ и й с я тем, что, с целью повышения точности автоматического...

Номер патента: 119045

Опубликовано: 01.01.1959

Авторы: Егоров, Шпитальный

МПК: G05D 16/04

Метки: клапан, перепускной, уравновешенный

...что уменьшает проходные сечения и увеличивает габариты клапана.В описываемом клапане этот недостаток устранен тем, что в нем подвод рабочей среды к указанным полостям осуществлен по осевому каналу в штоке, жестко связывающем тарелку клапана и уравновешивающий поршень,Устройство клапана показано на чертеже,Клапан состоит из корпуса 1, в котором установлена клапанная тарелка 2, прижатая возвратной пружиной 3 к своему седлу.Клапанная тарелка жестко соединена штоком 4 с уравновешивающим поршнем (или мембраной) б В теле штока имеется осевой клапан, сообщающийся двумя отверстиями с входным каналом клапана при подъеме клапанной тарелки. Через осевой канал штока рабочая среда наполняет полость под уравновешивающим поршнем (мембраной)....

Номер патента: 119573

Опубликовано: 01.01.1959

Автор: Цирлин

МПК: G05D 13/12, H01H 35/10

Метки: контактный, регулятор, центробежный

...состоит из нескольких электрически не связанных между собой контактных групп 1, каждая из которых соединена со своей парой ламелей 2 токоподводящего устройства, представляющего собой коллектор с четным числом пластин, Ламели 2 расположены таким образом, чтобы при вращении регулятора они одновременно проходили под двумя токоподводящими щетками 3 противоположной полярности. Токоподводящее устройство включается последовательно с якорем 4 регулируемого электродвигателя. параллельно же щеткам 3 подключается регулировочное сопротивление з. При вращении регулято. ра каждая из контактных групп 1 будет стабилизировать скорость вращения электродвигателя в течение времени, соответствующего прохождению ламелей этой группы под щетками 3....

Номер патента: 119693

Опубликовано: 01.01.1959

Автор: Рощин

МПК: G01F 1/66, G01R 23/02, G05D 7/06 ...

Метки: автоматической, жидкости, изменении, подачи, сигнала, состава

...сравнивающего устройства 4, служащего для выдачи сигнального импульса, соответствующего разности частот основного и задержанного сигналов; дешифратора сигнальных импульсов 5, который в зависимости от полярности, амплитуды и длительности импульса, соответствующего данному составу смеси, управляет работой сервоприводов задвижек, насосов и т, д. Помимо этого, схема предусматрива119693 П редм ет из обретения Способ автоматической подачи сигнала об изменении состава жидкости, перекачиваемой по трубопроводу, осуществляемый путем непрерывного измерения какого-либо ее физического параметра (диэлектрической проницаемости, прозрачности, плотности, степени поглощения или рассения радиоактивного излучения или т. п.) и преобразования...

Номер патента: 119694

Опубликовано: 01.01.1959

Автор: Оржеховский

МПК: F24D 1/00, G05D 16/06

Метки: давления, регулятор

...среды до верхнего заданного предела регулят ор размыкает контактную систему о и отключает электропривод ;1 асосной установки, прекращая поступление среды. При понижении давления среды до нижнего заданного предела регулятор замыкает контактную систему 3, включает электропривод насосной устаноьки, и поступление среды возобновляется.Настройка регулятора давления на заданный режим работы и из менение в широком диапазоне разности между предельными точками включения и отключения осуществляются регулировочной гайкой 9 и винтом 10 ограничителя хода 11.Возможность настройки регулятора давления на различный режим рабогы и изменения в широком диапазоне разности между предельными точками включения и отключения (нижний и верхний пределы) делает...

Номер патента: 119695

Опубликовано: 01.01.1959

Авторы: Бабицкий, Гинзбург, Кроль

МПК: G05B 11/18, G05D 23/22

Метки: многоточечный, регулятор, температуры

...прибора ИП.Блочное расположение ртутных прерывателей обеспечивает переключение цепей по определенному закону и позволяет использовать исполнительные реле 1 РП - пРП в качестве запоминающего устройства,Предлагаемый регулятор действует следующим образом. При повороте одного из блоков с комплектом ртутных прерывателей БР проис119695ходит подключение термопары 1 Т через прерыватель 1 К 2 и регулируемое подгоночное сопротивление 1 у к измерительному прибору ИП, Одновременно с этим прерыватель 1 К 4 включает лампу 1 ЛС, сигнализирующую, что к прибору подключено первое нагревательное устройство.Затем включается прерыватель 1 КЗ. При этом регулирующий контакт измерительного прибора ИП подключается к промежуточному реле 1 РП...

Номер патента: 119723

Опубликовано: 01.01.1959

Авторы: Лотко, Тубеншляк, Щенев

МПК: G05B 19/10, G05D 3/00

Метки: величину, заданную, линейных, перемещений, программирования

...в виде электрических напряжений): фактическая величина - напряжением, подаваемым от индукционного датчика; а заданная - напряжением, снимаемым с блока установки программы, который .получает значение заданной величины119723в виде цифрового кода с перфорированной ленты или карточки. На карточке или ленте имеется несколько строк, каждая из которых служит для подачи той или иной команды,Измерительный блок содержит ряд катушек 1 Т. и 2, каждая из которых расположена на фиксированном расстоянии от начала отсчета, и перемещаемый вдоль них измерительный сердечник С, взаимодействующий только с одной катушкой, отстоящей от начала отсчета на величину, ближайшую к заданной величине перемещения.Применение в измерительном блоке ряда катушек Ы и...

Номер патента: 119786

Опубликовано: 01.01.1959

Авторы: Гельфанд, Гиршов

МПК: B02C 15/12, G05D 19/02

Метки: мельницы, многокамерной, шаровой

...происходят вследствие перераспределения загрузки камер мельницы материалом, вызываемого изменением размалываемости сырья.Например, при уменьшении размалываемости сырья уровень его в первой камере начинает повышаться. Тогда для поддержания назначенного уровня заполнения первой камеры уменьшают подачу сырья в мельницу. При этом во вторую камеру (и соответственно последующие) поступает сырья меньше, чем необходимо подавать в нее для получения заданной тонкости помола, т, е. в этой (и последующих) камере происходит переизмельчение сырья.Если же размалываемость сырья увеличивается, то уровень его в первой камере начинает уменьшаться. Увеличение подачи сырья в первую камеру до величины, обеспечивающей сохранение заданного уровня...

Номер патента: 119792

Опубликовано: 01.01.1959

Авторы: Винокуров, Козлов, Осиповский

МПК: A23N 12/00, G05D 23/20

Метки: аппарате, бобов, какао, например, обжаривания, процесса, способа, шаровом

...загрузочный бункер 4 заполняется очередной порцией продукта.Предыдущая порция продукта в это время подвергается обжариванию в барабане 7.В процессе обжаривания температура выходящих из трубопровода9 топочных газов повышается.По достижении заданной температуры, соответствующей готовностиобжариваемого продукта, срабатывает электроконтактная система термометра 10 и включается командный электромагнитный аппарат (насхеме не показан).Командный аппарат включает мембранные механизмы 11 и 12, которые открывают, соответственно, внутренние окна барабана 7 и нижнийвыпускной его клапан.Начинается выгрузка обжаренного продукта в чашу 18 с мешалкой И.При срабатывании мембранного исполнительного механизма 15включается муфта сцепления в...

Номер патента: 119839

Опубликовано: 01.01.1959

Автор: Козлов

МПК: B05B 1/08, F16K 17/12, G05D 16/10 ...

Метки: давления, жидкости, клапан, преобразования

...проход жидкости (газа) в выходной патрубок, когда поршень занимает нижнее крайнее положение. Поршень снабжен вкладышем б с калиброванными отверстиями А, частично перекрываемыми резиновой шайбой 6, имеющей отверстия Б. Вкладыш и шайба зажаты в поршне гайкой 7. За верхней торцовой поверхностью поршня в корпусе клапана помещен эластичный баллон 8, заполненный сжатым газом.119839 Предмет изобретения Клапан для преобразования давления жидкости (газа), состоящий из корпуса и заключенчого в нем поршня, отирывающего проход жидкости в выходной патрубок и снабженного калиброванными отверстиями для пропуска жидкости в полость, расположенную за торцовой поверхностью поршня, о т л и ч а ю щ и й с я тем, что, с целью преобразования постоянного...

Номер патента: 120085

Опубликовано: 01.01.1959

Автор: Еремеев

МПК: G05D 13/24

Метки: гидравлический, оборотов, регулятор, числа

...распределителя плунжеры 15 набегают на выступкулачкового кольцаб, в результате чего начинается нагнетание топл 1ва в центральный канал 17 насоса. К моменту начала нагнетания го 1дива распределительное отверстие 18 сообшается с одним из каналов 1ЛЪ 120085а паз 7 с одним из отверстий б муфты. Так как паз 7 сверлением 20 соединен с каналом 17, то в начальный период движения плуцжеров 1 б происходит перепуск топлива в полость 8, а затем через отверстие 11 во внутреннюю полость насоса. Подача топлива через форсуцки начинается после того, как косая кромка 21 расг 1 ределителя перекроет отверсгие б, Дальнейшее вращение распределителя приводит вновь к сообщению канала 17 с пОлОстью 8, В тОт мОмецт, когда распределитель откроет отсечное...

Номер патента: 120466

Опубликовано: 01.01.1959

Авторы: Зобов, Потрошков

МПК: A21B 3/04, G01N 25/60, G05D 22/02 ...

Метки: камерах, например, паровоздушных, пекарных, сред

...которой определяется. В передней части камеры 1 размещены термочувствительный элемент 2, в виде полупроводникового термометра сопротивления, предназначенного для приема излученной водяным паром инфракрасной энергии, и термостатирующая ячейка 3.Для исключения влияния изменения температуры среды применяется дифференциальная схема, состоящая из измерительной камеры 1 н камеры, заполненной эталонной паровоздушной смесью, состоящей по объему из 50% воздуха и 50% водяного пара.Сигналы термочувствительных элементов 2 измерительной и эталонной камер подаются на вход усилителя 4. Усиленный сигнал поступает на исполнительный механизм, который приводит в действие устройство для регулирования количества поступающего в хлебопекарную печь пара, а...

Номер патента: 120717

Опубликовано: 01.01.1959

Авторы: Дейкун, Казанский, Капранов, Цеунель

МПК: G05D 16/06

Метки: газа, давления, редуктор

...через клапан 101 Открытие к 010 рого определяется величиной давления газа, проколящего в подмембранную полость Б,Предмет изобретения изобретений и аакрытий при Совете Министров СС Комитет по 20 едактор Л. Г. Голандск Подп, к пен. 4 Л 1-59 г,нраж 1090 Цена 25 коп. Информационно-издательскиОбъем 0,17 и, л. отдел.Зак. 38 ипография Комитета по делам изобретений н открытий при Совете Министров ССМосква, Петровка, 14. Редуктор давления газа с применением двук мембраншяк регулято. ров давления прямого й обратного действия, о т л и ч а ю щ и й с я тем, что, с целью повышения точности поддержания заданного давления, регуляторы Паралельо соединены с магистралью сооо давления, а подмембранная полость регулятора, открывающего прокод газу из...

Номер патента: 120926

Опубликовано: 01.01.1959

Автор: Чиж

МПК: G05D 7/01

Метки: автомат, поплавковый

...применения предлагаемого автомата ограничена требованием незатопленного режима истечения жидкости.На чертеже изображен автомат,Автомат работает следующим образом.При изменении горизонта верхнего бьефа изменяет свое положениепоплавок 1, а связанные с ним тросом 2 барабан 3, вал 4 и кулачок 5поворачиваются на определенный угол. При этом кулачок, наматываяили сматывая (смотря по тому, поднялся или опустился поплавок)трос б, действует на ноги 7 и перемещает сегментный щит 8 в такоеположение, чтобы расход жидкости оставался неизменным. Силовое замыкание кулачка осуществляется грузом 9,Поплавок может быть расположен непосредственно в кантикальной трубе, либо в колодце, связанном с верхним бьефкой трубой (на чертеже не показано). Груз 1...

Номер патента: 121032

Опубликовано: 01.01.1959

Автор: Валентин

МПК: F01D 17/08, G05D 13/40

Метки: например, пневматического, регулятор, типа

...открывает дроссель 14 посредством рычага 15, Вследствие этого давление в силь- фоне 1 б снижается и величина Хвыхода параметра уменьшается. Пружина 17 клапана регулятора 18, ввиду сниженного давления, может несколько растянуться, приподнять диафрагму 19 и несколько больше открыть клапан регулятора 18.При повышении величины Х, входа параметра мембрана сильфона 3 растягивается, тяга 4 с пальцем 5 и защелкой б подвергаются па- Х,М 121032 воздействию рружины 20, не приводя в движение барабан 12, удерживаемый тормозом 21. В результате этого дроссель 14 не изменяет своего положения и величйна Хвыхода параметра остается без изменения.Йесмотря на повышающуюся величину Х, входа параметра, передача не будет производиться до достижения заданной...

Номер патента: 121058

Опубликовано: 01.01.1959

Авторы: Фрейцис, Шерстобоев

МПК: G01K 7/04, G05D 23/22

Метки: дистанционного, многоточечного, температуры

...производится только по нижнему пределу рабочей зоны, так как факт подачи команды на включение нагрева свидетельствует, что темп ратура объекта ниже заданной. Аналогично производится проверка только по верхнему пределу рабочей зоны при подаче командным реле 9 команды на выключение нагрева. Вследствие изменения величины сопроМ 121058 тивления щцей ветви моста измерительной схемы изменится рабочий ток в ней, а следовательно, и напряжение в диагонали моста, на величину,;адропорциональну 1 о пределу рабочей зоны. Новый небаланс э,д.с. термопары с изменившимся напряжением будет воздействовать через электронный усилитель 6 на поляризованное реле 7, которое сработает в соответствии с полярностью вновь ооразовавшегося небаланса и подаст...

Номер патента: 121273

Опубликовано: 01.01.1959

Автор: Паулаускас

МПК: G01N 27/22, G05D 22/02

Метки: влагомер, влажности, волокнистых, непрерывного, электронный

...регулирует усиление лампы Лз. Сопротцвлсни 5 1(з, Р,)(;, как сопротивление Рз, подают отрицатсльнос напряжение ца сетки ламп Лз и Л, усилителя. Сопротивление Л, подает отрицательное напряжение для лампы Лз От кол(ояний няпр 5 МсцР 51 на сетки всзц 11 кяют ссстВстстВующие кслс 011- ния и в сопротивлении Я, Яцоднсе сопрот 1 Вгснис), которые через конДенс 1 тсР Сз пОДЯютсл нз ВтОРУ 10 1 Ясть лмпы Лз, ОткУДЯ пс)1 Яютс 51 усиленные колебания напряжения в ссцротцвленци 1(о. Дальше получе 1- 1 гое зняпр 51 жецис пер дястс 5 чсрез есндсСа Гор С 9 нд управ,151 н)1 ную сег- кУ лампы Лз, ца выодном тРансфоРматоРе ТРЗ котоРой полУчаетсЯ частотный ток, достаточно сильный для прямого измерения. Конденсатор Сг) имсст таку 0 жс Вели 1 ну, кдк и...

Номер патента: 121292

Опубликовано: 01.01.1959

Автор: Сидоров

МПК: F16K 3/24, F16K 7/04, G05D 16/10 ...

Метки: воздухосборнику, клапан, редукционный

...1 редукционного клапана имеет входной патрубок 2, соединенный с магистральным труоопроводом сети, и выходной патрубок 3, сообщающийся с воздухосборником золотник 4 свободно сидит в цилиндре а, в который ввернута нажимная пробка б. Золотник находится нод действием пружины сжатия 7. Конусные вкладыши 8 обеспечивают самоустанавливаемость пружины. Нижняя часть золотника расположена в корпусе консольно и имеет у концевой части цилиндрический поясок 9 с конической переходной поверхностью.После предварительного сжатия пробкой б пружины золотник 4 открывает проход воздуху в воздухосборннк через выходной натрубок. Прн заполнении воздухосборника воздухом из сети золотник под действием давления воздуха, находящегося в воздухосборнике,...
