Регулятор давления пара для концевых уплотнений паровых турбин
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 118030
Автор: Благовещенский
Текст

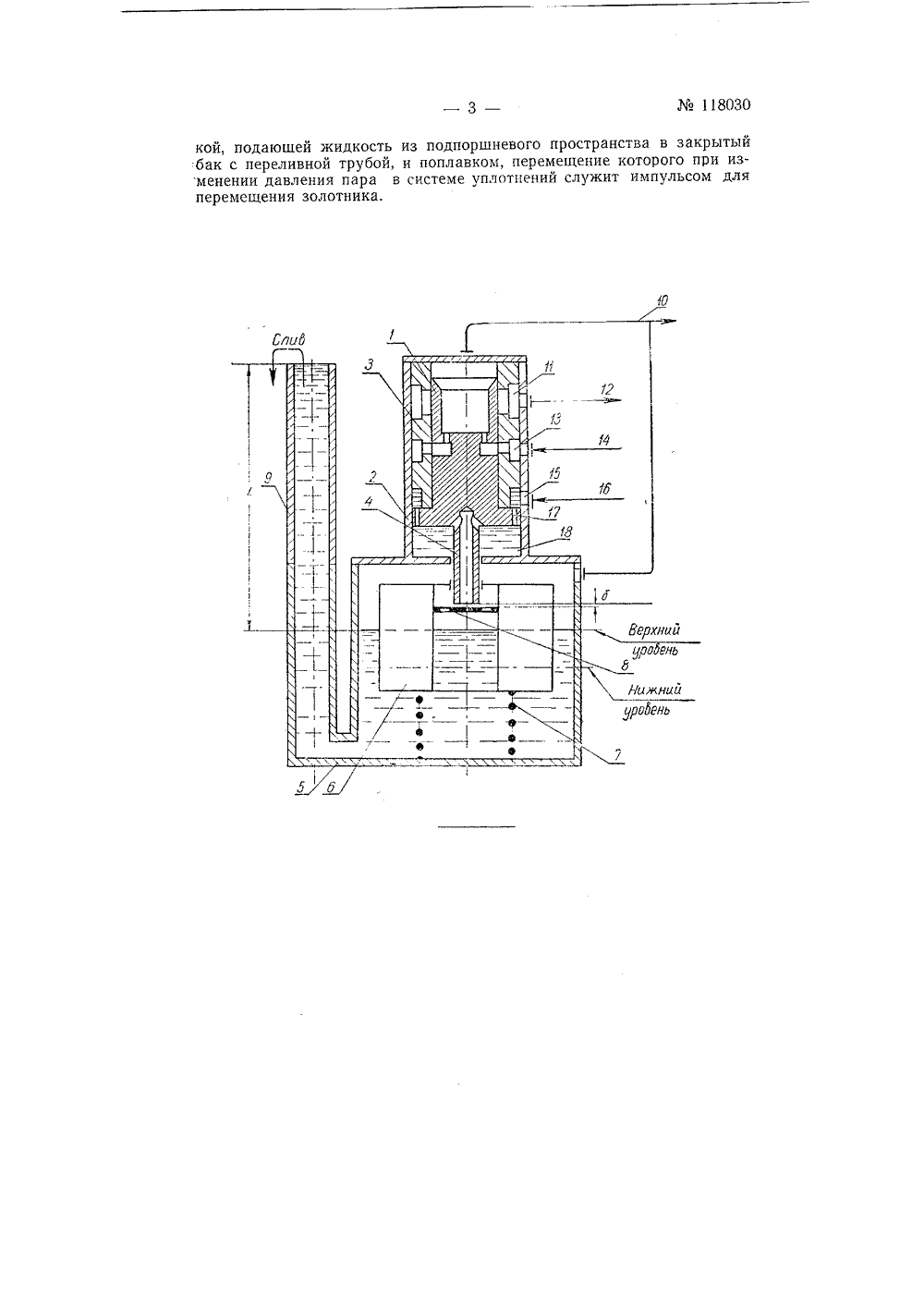

Жо 118030 Класс 14 с, 20 ог СССР М.ОЕ.1 иЮИ 11 41 ИТИ 0- ггкниццды 10 БИБЛИОТЕ 1 Л ПИСАНИЕ ИЗОБРЕТЕНИК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ. В. Благовещенский ЕГУЛЯТОР ДАВЛЕНИЯ ПАРА ДЛЯ КО ПАРОВЫХ ТУРБИВЫХ УПЛОТНЕНИ Заявлено 31 июля 1958 г. за М 605043/24 в Комитет по делам изобретени открытий при Совете Министров СССР резе,Регулятор состоит из дифференциального поршня 1, верхняя часть которого (меньшего диаметра) служит одновременно отсечным золотником. Поршень перемещается в цилиндре 2, а золотник во втулке 3. Нижняя торцовая часть поршня снабжена трубкой 4. Под цилиндром поршня расположен бак 5 с поплавком б, опирающимся на пружину 7. На поплавке укреплен диск 8. Труба 9 служит для слива жидкости из бака,Надпоршневое пространство дифференциального поршня, а также пространство над поплавком в баке соединены трубой 10 с системой концевых уплотнений турбины.Через окно 11 во втулке золотника и трубу 12 система уплотнений соединяется, например, с подогревателями низкого давления турбины,Существующие регуляторы давления пара для концевых уплотнений паровых турбин с применением дифференциального поршня, золотника и сильфона, перемещение которого происходит при изменении давления пара в уплотнениях, с передачей этих перемещений золотнику, управляющему сервомотором, регулирующим подачу пара в уплотнения, обладают малой чувствительностью, вследствие большого числа звеньев между измерительным и исполнительным органами.Описываемый регулятор не имеет отмеченных недостатков, так как его дифференциальный поршень снабжен трубкой, подающей жидкость из подпоршневого пространства в закрытый бак с переливной трубой и поплавком, перемещение которого при изменении давления пара в системе уплотнений служит импульсом для перемещения золотника, регулирующего давление пара в системе уплотнений. Такое устройство сокращает число звеньев регулятора и повышает его чувствительность.На чертеже схематически изображен регулятор в продольном раз118030в которые сбрасывается излишек пара из системы. Через окно 13 итрубу 14 в ту же систему может быть подан острый пар при падении вней давления, Через окно 15 в стенке цилиндра, трубу 1 б и калибровоеотверстие 17 в дифференциальном поршне в подпоршневое пространство 18 подается вода, например, от конденсатного насоса турбины.Регулятор работает следующим образом.Вода из конденсатного насоса из подпоршневого пространства потрубке 4 сливается в бак и, заполнив его, по переливной трубе 9 сбрасывается в слив. Между диском и концом трубки 4 устанавливается некоторый зазор б. Этот зазор определяет площадь слива воды в бак, аследовательно, и давление воды в подпоршневом пространстве при неизменном напоре конденсатного насоса. При неизменном давлении пара в системе уплотнений перепад 1, уровней в баке и устье переливнойтрубы остается постоянным и вся вода, поступающая в бак, сливаетсячерез переливную трубу, При этом зазор б устанавливается таким, чтодавление воды в пространстве 18 удерживает дифференциальный поршень в равновесии.При изменении давления пара в системе уплотнений произойдетизменение перепада У, уровней в баке и переливной трубе. Изменениеуровня должно произойти только вследствие изменения уровня в баке,так как в новом равновесном положении вода, поступающая в него,должна сливаться через переливную трубу, уровень в которой всегдаостается постоянным. При изменении уровня воды в баке поплавок поднимается или опускается. При подъеме поплавка зазор уменьшается,давление воды под поршнем увеличивается и возникает избыточная сила, перемещающая дифференциальный поршень вверх, при этом изменяется положение кромок дифференциального поршня относительноокон во втулке золотника. При опускании поплавка возникает сила, перемещающая дифференциальный поршень вниз,Окна во втулке золотника устроены так, что при перемещении дифференциального поршня из крайнего нижнего до крайнего верхнего положения вначале прикрывается окно сброса пара в подогреватель низкого давления, а затем начинает открываться окно подвода острого парав систему уплотнений.Таким образом, регулирование давления в системе уплотнений происходит следующим путем.При повышении давления пара в системе уплотнений часть воды избака вытесняется, уровень ее падает и поплавок опускается. Дифференциальный поршень перемещается вслед за диском, закрепленным напоплавке, и своими кромками увеличивает открытие сбросных окон.Давление пара в системе уплотнений будет падать до тех пор, пока неустановится новый установившийся режим.При понижении давления пара в системе уплотнений произойдетподъем уровня воды в баке и дифференциальный поршень переместитсявверх, вначале прикрывая сбросное окно во втулке золотника, а затемоткрывая окно подвода острого пара до тех пор, пока не установитсяновый установившийся режим.Предмет изобретенияРегулятор давления пара для концевых уплотнений паровых турбин, состоящий из дифференциального поршня, выполненного как одно целое с отсечным золотником, управляющим подачей и сбросом пара из системы уплотнений, о т л и ч а ю щ и й с я тем, что, с целью повышения чувствительности регулятора путем уменьшения числа звеньев между измерительным и исполнительным органами, его поршень снабжен трубкой, подающей жидкость из подпоршневого пространства в закрытый бак с переливной трубой, и поплавком, перемещение которого при изменении давления пара в системе уплотнений служит импульсом для перемещения золотника.
