Устройство для программирования линейных перемещений на заданную величину
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Текст

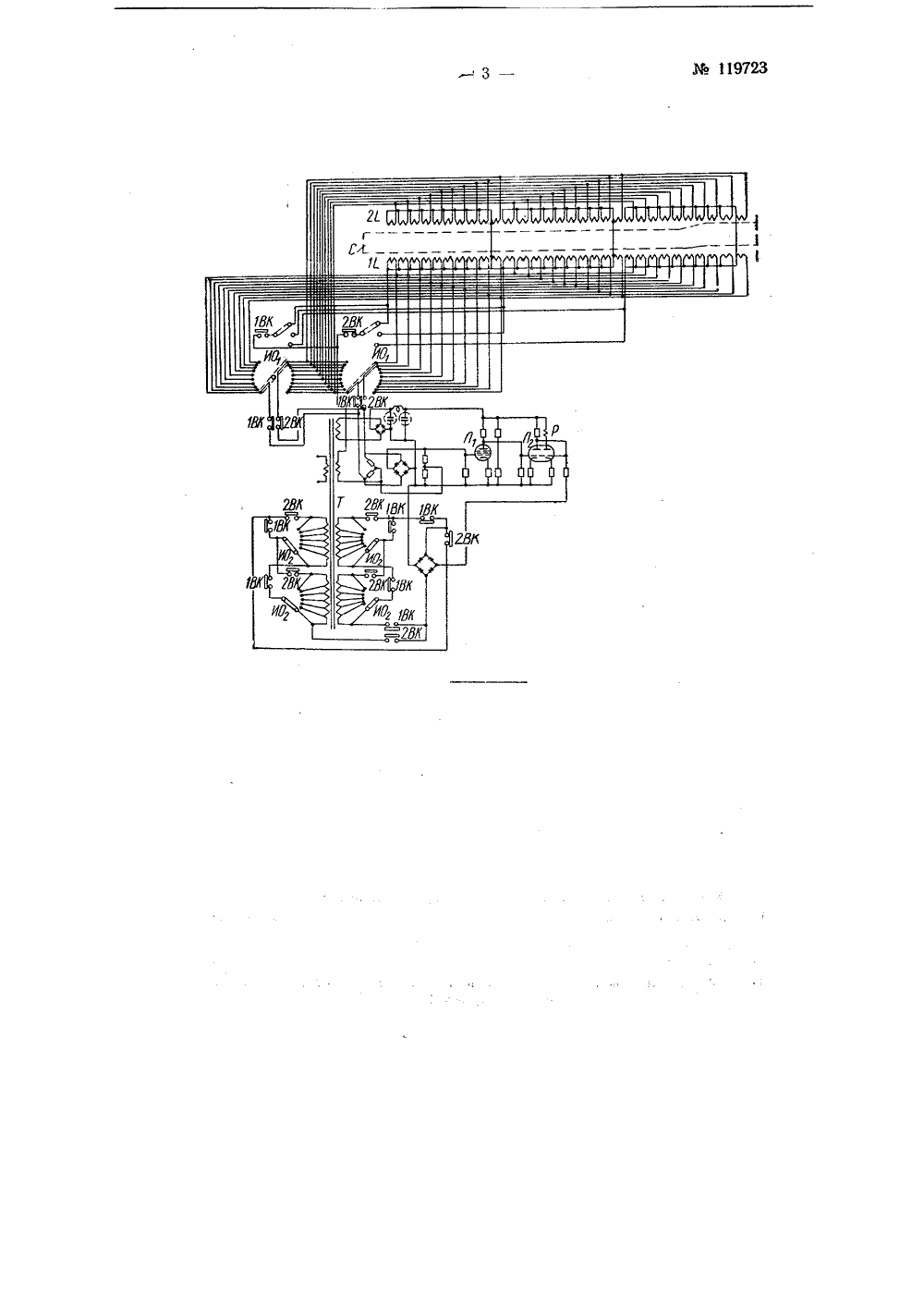

СССР ПИСАНИЕ ИЗОБРЕТЕ ОРСКОМУ СВИДЕТЕЛЬСТВУ и Э. Л. ТубеншлякИРОВАНИЯ ЛИНЕЙНЫХАННУЮ ВЕЛИЧИНУ И. С, Щенев, С, С. ЛоткСТРОЙСТВО ДЛЯ ПРОГРАМ ПЕРЕМЕЩЕНИИ НА ЗАД в Комитет по деМинистров СССРбретений Юд 9 за Заявлено 22 июля 1958 г. за Юо 604714 и открытий при Советлам изобретен 59 г. публиковано в Бюллетен мещений на заданную велилок установки программы, не обеспечивают достаточно е ения и не позволяют ав. Для программирования линейных перечину применяют устройства, содержащие бизмерительный блок и блок сравнения.Известные устройства подобного родавысокой точности контроля величины перем щтом атизировать программирующее устройство.Предлагаемое устройство свободно от указанных недостатков в результате того, что измерительный блок содержит ряд катушек, каждая из которых расположена на фиксированном расстоянии от начала отсчета, и перемещаемый вдоль .них измерительный сердечник точного отсчета, взаимодействующий только с одной катушкой, отстоящей от начала отсчета на величину, ближайшую к заданной величине перемещения.На чертеже изображена схема предлагаемого устройства.Устройство состоит из трех основных частей; блока установки программы, измерительного блока и блока сравнения.В блок сравнения, собранный на лампах Л и Л вводится с одной стороны заранее заданная величина перемещения от блока установки программы, а с другой - фактическая. В момент равенства обеих вводимых величин блок сравнения с помощью реле Р посылает сигнал на исполнительные механизмы, управляющие движением контролируемого объекта (например, подвижной части станка).Заданная и фактическая величины размера при сравнении представлены в непрерывной форме (например, в виде электрических напряжений): фактическая величина - напряжением, подаваемым от индукционного датчика; а заданная - напряжением, снимаемым с блока установки программы, который .получает значение заданной величины119723в виде цифрового кода с перфорированной ленты или карточки. На карточке или ленте имеется несколько строк, каждая из которых служит для подачи той или иной команды,Измерительный блок содержит ряд катушек 1 Т. и 2, каждая из которых расположена на фиксированном расстоянии от начала отсчета, и перемещаемый вдоль них измерительный сердечник С, взаимодействующий только с одной катушкой, отстоящей от начала отсчета на величину, ближайшую к заданной величине перемещения.Применение в измерительном блоке ряда катушек Ы и 2 Е облегчает автоматическое управление устройством и позволяет уменьшить ошибку измерения всего размера до ошибки измерения в пределах длины одной катушки. Переключение катушек осуществляется исполнительным органом ИОь в качестве которого может быть использовано реле счета импульсов типа РСИ или шаговой искатель,В блоке установки программы для преобразования цифрового кода, получаемого с перфорированной ленты или карточки в электрическое напряжение, применен преобразователь, выполненный в виде трансформатора Т с рядом секционных катушек, от которых сделаны отводы на коллектор. В каждой катушке трансформатора Т. имеется столько секций, сколько единиц в разряде, соответствующем данной катушке. Включение секций производится импульсным исполнительным органом ИО, получающим сигналы от читающего устройства,В схему устройства введен также ряд конечных выключателей ВК, и ВК для подачи команд вперед и назад и для соответствующего переключения катушек 11 и 2 Л в измерительном блоке и секционных катушек в трансформаторе Т,Предмет изобретенияУстройство для программирования линейных перемещений на заданную величину, содержащее блок установки. программы, измерительный блок и блок сравнения, о т л и ч а ю щ е е с я тем, что, с целью повышения точности контроля величины перемещения и автоматизации программирующего устройства, измерительный блок содержит ряд катушек, каждая из которых расположена на фиксированном расстоянии от начала отсчета, и перемещаемый вдоль них измерительный сердечник точного отсчета, взаимодействующий только с одной катушкой, отстоящей от начала отсчета на величину, ближайшую к заданной величине перемещения.
СмотретьЗаявка
604714, 22.07.1958
Лотко С. С, Тубеншляк З. Л, Щенев И. С
МПК / Метки
МПК: G05B 19/10, G05D 3/00
Метки: величину, заданную, линейных, перемещений, программирования
Опубликовано: 01.01.1959
