Устройство для многоточечного дистанционного контроля, регулирования и сигнализации физических параметров
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 118443
Автор: Перевезенцев
Текст

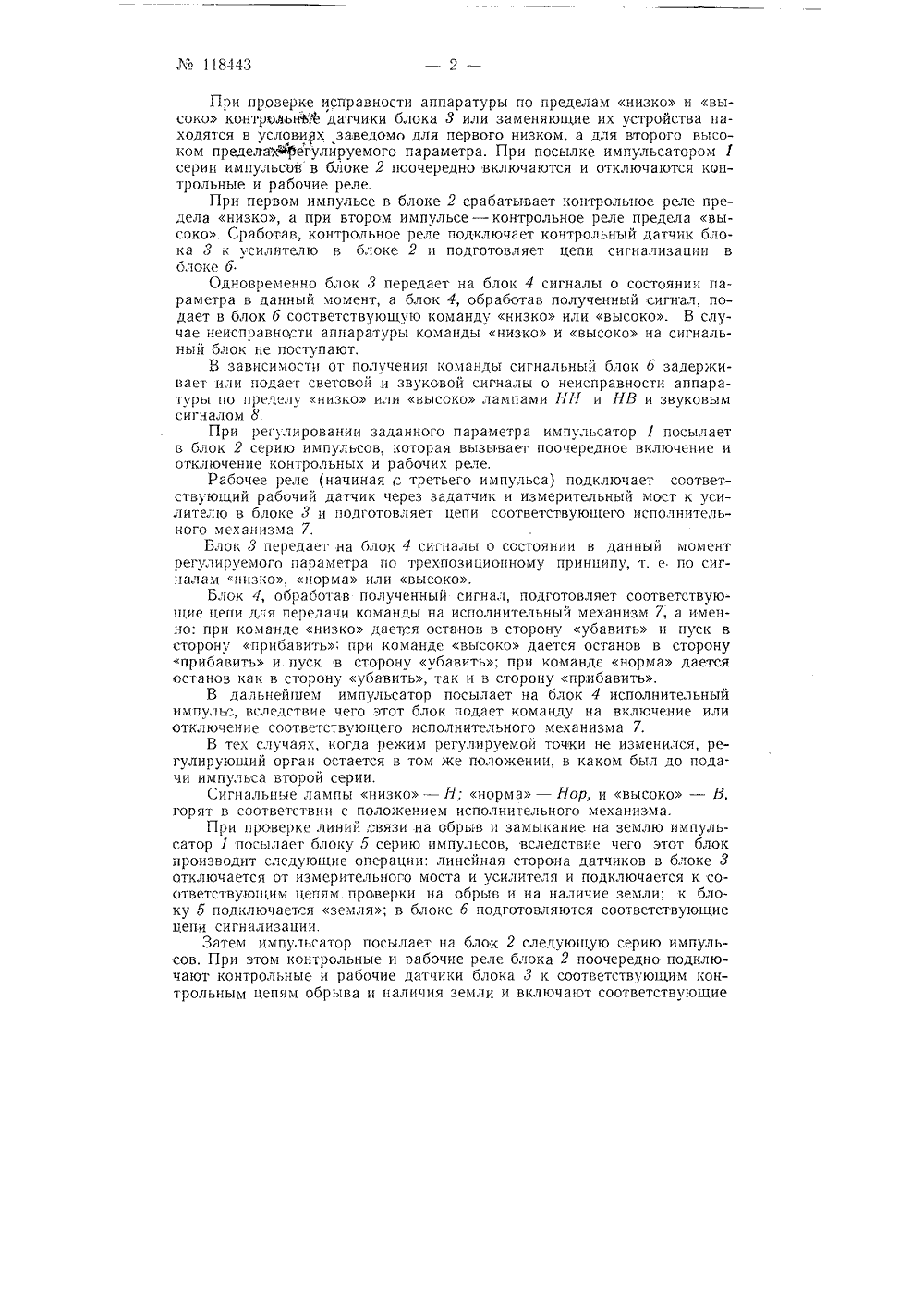

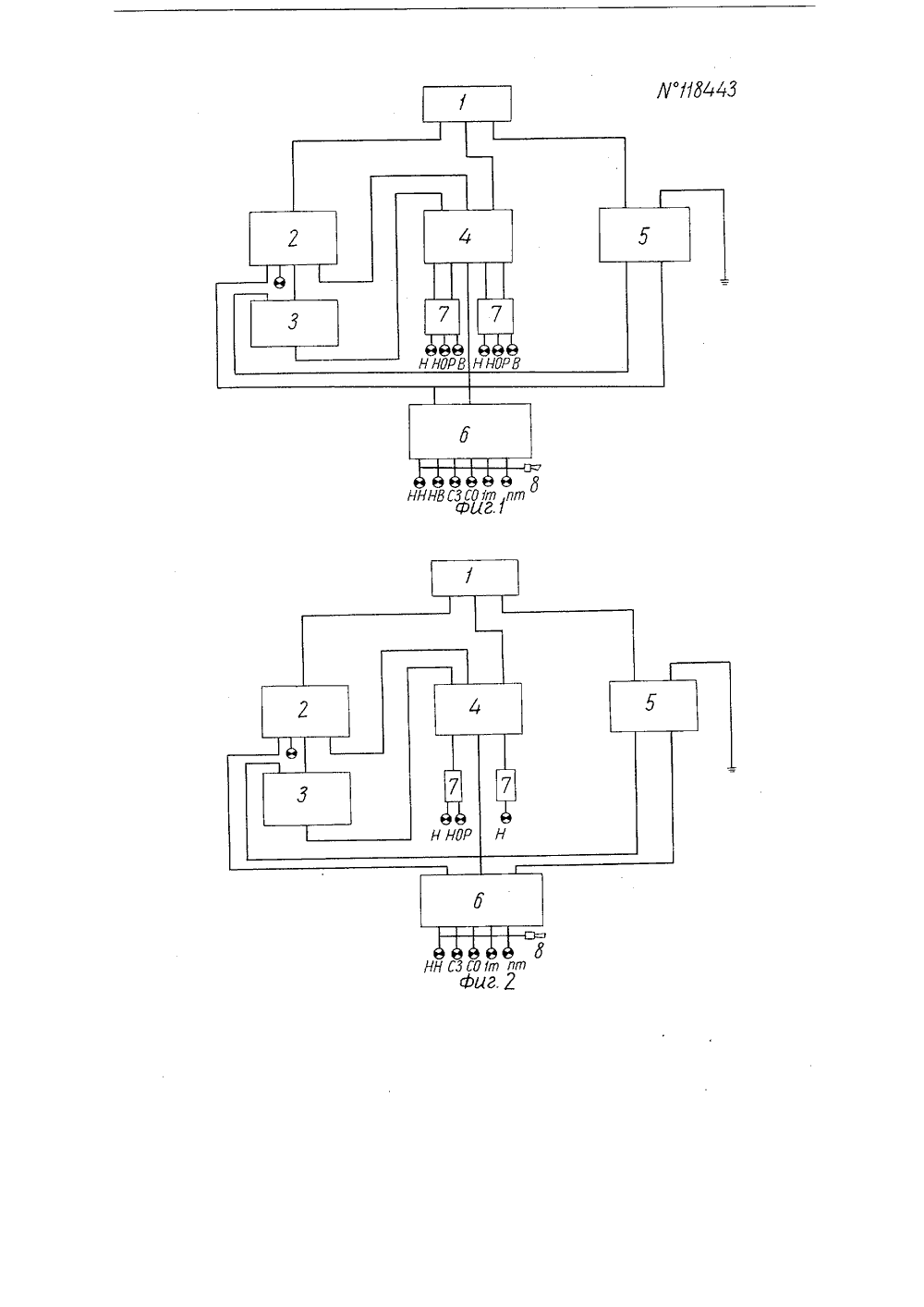

Класс 21 с, 465,М 118443 СССР БРЕТЕНИЯ ОПИСАНИЕ ИЗ К АВТОРСКОМУ СВ, Перевезенцев СТРОИСТВО ДЛ КОНТРОЛЯ,ФМНОГОТОЧЕЧНОГО ДИСТАНГУЛИРОВАНИЯ И СИГНАЛИИЧЕСКИХ ПАРАМЕТРОВ НОГОИ Заявлено 22 марта 1956 и приборостроени за27368/545257/26 в Министерство машиностроенияСССР с присоединением заявки27368/575974 Для многоточечного дистанционного контроля и регулирования физических параметров (температуры, давления, уровня и т. п,) используют устройства, содержащие электронный регулятор и коммутационную систему в виде комплекта реле.Предлагаемое устройство более совершенно по сравнению с известными устройствами подобного рода, так как оно позволяет при минимальном количестве аппаратуры производить многоточечное регулирование разнообразных физических величин как с плавным перемещением регулируемого органа, так и с перемещением его в одно из двух фиксированных положений.Это до".тигается тем, что для подачи импульсов, служащих для контроля и регулирования, применен один общий установленный на станции импульсатор. Рабочие же реле цепочки релейного комплекта используются одновременно для включения и отключения датчиков, регулирующих органов и сигнальных приборов соответствующих точек.На фиг. 1 изображена блок-схема предлагаемого устройства при плавном перемещении регулирующего органа; на фиг. 2 - блок-схема устройства с перемещением регулирующего органа в одно из двух фиксированных положений.Устройство содержит следующие блоки; импульсатор 1, блок 2 релейной цепочки, блок 3 измерения и регулирования, блок 4 управления исполнительными механизмами, блок 5 проверки линии на обрыв и на землю и сигнальный блок б.Работа устройства разбивается на три цикла: проверка исправности аппаратуры по пределам низко и высоко; поочередное опробование и регулирование всех включенных в станцию точек; проверка исправности линий связи, включая датчики, на обрыв и на наличие земли, Ло 118443При проверке исправности аппаратуры по пределам низко и высоко контрольно датчики блока 3 или заменяющие их устройства находятся в условиях заведомо для первого низком, а для второго высоком пределах 4 фегулйруемого параметра. При посылке импульсатором 1 серии импульсов в блоке 2 поочередно включаются и отключаются контрольные и рабочие реле.При первом импульсе в блоке 2 срабатывает контрольное реле предела низко, а при втором импульсе - контрольное реле предела высоко. Сработав, контрольное реле подключает контрольный датчик блока 3 к усилителю в блоке 2 и подготовляет цепи сигнализации в блоке 6Одновременно блок 3 передает на блок 4 сигналы о состоянии параметра в данный момент, а блок 4, обработав полученный сигнал, подает в блок 6 соответствующую команду низко или высоко. В случае неисправно"ти аппаратуры команды низко и высоко на сигнальный блок не поступают.В зависимости от получения команды сигнальный блок 6 задерживает или подает световой и звуковой сигналы о неисправности аппаратуры по пределу низко или высоко лампами НН и НВ и звуковым сигналом 8,При регулировании заданного параметра импульсатор 1 посылает в блок 2 серию импульсов, которая вызывает поочередное включение и отключение контрольных и рабочих реле,Рабочее реле (начиная (" третьего импульса) подключает соответствующий рабочий датчик через задатчик и измерительный мост к усилителю в блоке 3 и подготовляет цепи соответствующего исполнительного механизма 7.Блок 3 передает на блок 4 сигналы о состоянии в данный момент регулируемого параметра по трехпозиционному принципу, т. е по сигналам ,шзко, норма или высоко.Блок 4, ооработав полученный сигнал, подготовляет соответствующие цепи для передачи команды на исполнительный механизм 7, а именно: при команде низко дает,"я останов в сторону убавить и пуск в сторону прибавить; при команде высоко дается останов в сторону прибавить и пуск в сторону убавить; при команде норма дается останов как в сторону убавить, так и в сторону прибавить.В дальнейшем импульсатор посылает на блок 4 исполнительный импуль", вследствие чего этот блок подает команду на включение или отключение соответствующего исполнительного механизма 7.В тех случаях, когда режим регулируемой точечки не изменился, регулирующий орган остается в том же положении, в каком был до подачи импульса второй серии.Сигнальные лампы низко - Н; норма - Нор, и высоко - В, горят в соответствии с положением исполнительного механизма,При проверке линий,"вязи на обрыв н замыкание на землю импульсатор 1 посылает блоку б серию импульсов, вследствие чего этот блок производит следующие операции; линейная сторона датчиков в блоке 3 отключается от измерительного моста и усилителя и подключается к соответствующим цепям проверки на обрыв и на наличие земли; к блоку б подключается земля; в блоке 6 подготовляются соответствующие цепи сигнализации.Затем импульсатор посылает на блок 2 следующую серию импульсов. При этом контрольные и рабочие реле блока 2 поочередно подключают контрольные и рабочие датчики блока 3 к соответствующим контрольным цепям обрыва и наличия земли и включают соответствующиесигнальные цепи в блоке б. В случае неисправности, т. е, обрыва линии или наличия земли у любого датчика, включаются лампы СО обрыв или СЗ земля, сигнальная лампа 1 т той точки, на какой в данный момент имеется неисправность, и звуковой сигнал 8,Работа устройства с перемещением регулирующего органа в одно из двух фиксированных положений (фиг 2) аналогична работе у,:тройства по фиг, 1 за исключением следующего: контроль исправно ти аппаратуры и сигнализация о неисправности производится только по пределу низко; в связи с тем, что исполнительные механизмы 7 не реверсивные, а двухпозиционные, то команды от блока 4 управления исполнительными механизмами подаются не по двум командным цепям, а по одной: при получении сигнала низко подается команда на,включение исполнительного механизма, а при получении - норма подается команда на отключение исполнительного механизма; сигнализация о состоянии параметра подается по двухпозиционному принципу; низко и норма.Предмет изобретения1. Устройство для многоточечного дистанционного контроля, регулирования и сигнализации физических параметров (температуры, давления, уровня и т, п ), в котором в качестве коммутационной системы применен комплект реле и в качестве регулятора - электронный регулятор, о т л и ч а ю щ е е с я тем, что, с целью упрощения устройства, для подачи импульсов, служащих для контроля и регулирования, применен один общий установленный на станции импульсатор, а рабочие реле цепочки релейного комплекта и;пользованы также для включения и отключения датчиков, регулируюгцих органов и сигнальных приборов соответствующих точек,2. Устройство по и. 1, о тл ич а ю шее с я тем, что для проверки исправности станционных цепей применено одно контрольное реле, включенное в релейную цепочку.3. Устройство по гп. 1 - 2, о т л и ч а ю щ е е с я тем, что для контроля наличия земли и обрыва проводов применено реле, получавшее возбуждение от импульсатора и осуществляющее отключение линейных цепей от электронного регулятора и подключение их к реле. сигнализации заземления и обрыва.4. Устройство по пп. 1 - 3, отли ч а ю шее с я тем, что, с целью получения двухпозиционного регулирования, для включения и выключения исполнительного механизма, осуществляюшего перемещение регу. лируюшего органа в одно из двух крайних положений, применены распределительные реле, возбуждаемые от импульсатора через предельный контакт электронного регулятора.5. Устройство по пп. 1 - 3, о тл и ч а ю щ е е с я тем, что, с целью осуществления плавного перемещения регулирующего органа, управляемого реверсивным исполнительным механизмом, для включения и отключения последнего применены распределительные реле, возбуждаемые от импульсатора через предельные контакты электронного регулятора.
СмотретьЗаявка
575257, 22.03.1956
Перевезенцев В. Т
МПК / Метки
МПК: G05B 23/02, G05D 27/02
Метки: дистанционного, многоточечного, параметров, сигнализации, физических
Опубликовано: 01.01.1958
