G05D — Системы управления или регулирования неэлектрических величин

Номер патента: 151070

Опубликовано: 01.01.1962

Автор: Малиновский

МПК: G05D 23/30

Метки: кастрации, культур, мелкоцветковых, прибор

...корпуса 1 (плохо проводящего тепло) с металлическим цилиндром 2, закрытым сверху сеткой 8.151070 В верхней части корпуса над сеткой расположены лопасти 4 вентилятора, создающего принудительную циркуляцию воздуха внутри термостата по контуру,Между стенками корпуса и цилиндра расположены электронагреватели грубой 5 и точной б регулировки температуры воздуха и термометр 7 сопротивления, который может быть заменен ртутным термометром, Усилитель 8 мощности и измерительная система 9 выполнены на полупроводниковых элементах, что обеспечивает высокую экономичность и большую надежность их работы. В нижней части корпуса имеется отверстие 10. При работе с прибором в это отверстие вставляют обрабатываемые соцветия и затягивают матерчатым рукавом...

Номер патента: 151079

Опубликовано: 01.01.1962

Авторы: Березкин, Кубеев, Рысс

МПК: B06B 1/10, F16H 21/20, G01M 7/02 ...

Метки: вибрационная, испытательная

...переставляемого относительно оси колебаний кулисы.На чертеже изображена кинематическая схема вибрапионной испытательной машины,Стол 1 машины посредством тяги 2 соединен с кулисой 3, в направляющих которой возвратно-поступательно перемещается камень 4 врацающегося кривошипа 5. Ползун б, предназначенный для регулирования амплитуды колебаний кулисы, помещен в пазу последней,Ползун связан осью 7 с вкладышем 8,Вкладыш может быть перемещен вдоль неподвижных нащих 9 станины машины при помощи винтового механизма, соиз винта 10 и маховика 11. Серьга 12 препятствует горизонтальному перемещению кулисы,15109 Изменяя положение ползуна в пазу кулисы посредством винтового1 механизма, можно плавно увеличивать или уменьшать амплитуду колебаний...

Номер патента: 151354

Опубликовано: 01.01.1962

Авторы: Кибальник, Леках, Соловей

МПК: F01D 15/04, G05D 29/00

Метки: агрегатом, главным, дистанционного, судовым, турбозубчатым

...движения импульсного и силового масла. В нерабочем состоянии ГТЗА окна А и Б закрыты, давление масла под золотником 16 равно давлению силового масла и клапаны 5 и б закрыты. При перемещении золотника 15 открываются окна А и Б, давление масла под золотником 16 уменьшается и клапаны 5 и б открываются,Все клапаны маневрового блока снабжены односторонними подпружиненными сервомоторами, причем сервомоторы 22, 23 клапанов 5 и 6 имеют отсечные золотники 19 и 20, а сервомоторы 24 и 25 быстрозапорного 7 и разобщительного 8 клапанов снабжены ускорительными золотниками 26, 27, обеспечивающими быстрое открытие или закрытие этих клапанов. Для предотвращения проточки пара в турбину заднего хода при работе турбины переднего хода предназначен...

Номер патента: 151517

Опубликовано: 01.01.1962

Авторы: Гецелев, Рапопорт

МПК: G05D 23/22

Метки: металла, печи, плавления, температуры

...одного регулятора температуры в кармане печисе доводки сплава до заданной температуры перегрева регулвает полностью открыть газовый клапан и закрывает его ливетствии с ростом температуры в кармане печи, При этом возрегрев поверхности ванны. Если же до сигнала регулятора наклапана ограничить расход газа в соответствии с температурности ванны, перегров будет исключен.Поскольку температура поверхности ванны и темпераура отходящих газов печи взаимосвязаны, то это условие легко выполняется поддержанием в этот период температуры отходящих газов, гарантирующей отсутствие перегрева, Соответствующая электросхема построена с помощью специального релейного блока сдвоенного регулирования.При подаче регулятором температуры металла сигнала на...

Номер патента: 151627

Опубликовано: 01.01.1962

Авторы: Брук, Вальднер

МПК: F26B 17/12, G05D 9/00

Метки: барабанных, выносная, зерносушилок, колонка, охладительная, шахтных

...открытий при СовЧеркасский пер., д. 2 Объем 0,18 изд. Цена 4 ко те Министров СССР 6, одп, к печ. 27.Хгк. 10613ЦБТИ Комитета по ФорматТира делам изобретений Москва, Центр, М,Типография ЦБТИ, Москва, Петровка, 14. рированных цилиндра, в кольцевом пространстве между которыми сверху вниз от загрузочного устройства к разгрузочному движется материал, продуваемый холодным воздухом, отл и ч а ю щ а я с я тем, что, с целью обеспечения равномерности охлаждения путем поддержания одинакового потенциала охлаждения по толщине слоя, всасывающее отверстие вентилятора присоединено к внутреннему цилиндру с тем, чтобы холодный воздух поступал через наружный цилиндр с меньшей скоростью и температурой, чем отводится из колонки.2. В колонке по и. 1...

Номер патента: 151660

Опубликовано: 01.01.1962

Авторы: Трофимов, Усатов

МПК: G01F 13/00, G05D 7/01

Метки: виноградной, делитель, мезги, потока, пропорциональный

...гибких рукавов, отводяленные части потока мезги.На чертеже схематически изображен предлагаемый иропорный делитель.Прямоугольный резервуар 1 разделен поперечной перегорна две неравные камеры А и Б. Перегородка 2 не доходит дкромки резервуара 1 на 140 - 160 лл; к средней части перегоприкреплена рассекающая пластина 3, разделяющая меньшуюна две равные 1 амеры, нижняя часть которых выполнена в впризматических раструбов 4. Эти раструбы снабжены патрубк которым могут сыть присоединены гибкие рукава. В нижнейрегородки 2 имеется пробка б, удаляемая для освобожденияот остатков виноградной мезги после окночания работы.Пропорциональный делитель устанавливают над стекатвысоте 1,2 - 1,5 м. Виноградная мезга нагнетается насосом вкамеру А,...

Номер патента: 151709

Опубликовано: 01.01.1962

Автор: Береза

МПК: G05D 27/02

Метки: двух, параметров, связанного

...регулирующих органов, запоминающего устройства 12, связанного с датчиками через переключатель 13 и со схемой 3 перекрестной взаимной блокировки. Переключатель 13 управляется дифференциальным реле 14, которое пеЛо 151709реключается в зависимости от того, какой из двух исполнительных механизмов в данный момент работает, чтобы любое перемещение каждого из двух регулирующих органов было зафиксировано запоминающим устройством 12.С выхода запоминающего устройства сигнал поступает в схему перекрестной взаимной блокировки, где управляет работой нуль-рере НР (фиг, 2). Когда оба регулирующих органа занимают исходное положение, нуль-реле обесточено, но если хоть один из регулирующих органов не возвращен в исходное положение, то нормально...

Номер патента: 151710

Опубликовано: 01.01.1962

Автор: Рокицкий

МПК: G01K 7/04, G05D 23/22

Метки: температуры

...в которую включена термопара Т и усилитель У, создается главным образом самим реохордом Р и токосъемной спиралью, Оно достигает максимума, если подвижный контакт К реохорда близок к его середине, и снижается до весьма малой величины при крайних положениях контакта. Снижение влияния помех достигается уменьшением асимметрии измерительгпой схемы посредством включения дополнительного сопротивления Р, последовательно с термопарой Т. Однако сниженне влияния помех в этом случае будет наблюдаться только в одной или двух точках шкалы, так как сопротивление измерительного моста изменяется в оченьМ 151710 широких пределах при перемещении контакта реохорда. Поэтому термопара подключена не к контакту 1 токосъемной спирали, а непосред.- ственно к...

Номер патента: 151844

Опубликовано: 01.01.1962

Авторы: Барильник, Исерс, Кондратюк, Утевский

МПК: G05D 23/19

Метки: многоточечного, пресс-форм, температуры

...неподвижном валу ротора. На подвижном диске 4 установлен исполчи.151844тельный орган регулятора - электромагнит 13, копир 14 принудительного отключения автоматического выключателя и контактный сектор 15, через который осуществляется контроль цепи нагревателей и включение электромагнита. На подвижном диске Б установлена щетка 1 б, подключающая к измерительной схеме регулятора датчики температуры.Ретулирование температуры, осуществляющееся при вращении подвижных дисков относительно неподвижных, начинается с момента подачи напряжения на нагреватели ротора прессования. В процессе вращения дисков копир отключает автоматический выключатель, воздействуя на его рычаг. Во время прохождения электромагнита (расположенного непосредственно за...

Номер патента: 151895

Опубликовано: 01.01.1962

МПК: G05D 23/27

Метки: 151895

...и управляемый источник питания эталонной лампы.Принцип действия автоматического регулятор а следующий.Световой поток от эталонной лампы 1 и отобъекта 2 регулирования, температура которого регулируется, модулируют с помощьюзаслонки электромехацпческого генератора 3автоколебанцй. Сигнал рассогласования, выде. за Ла 76682ытий при С 6/26-24 овете Министровых знаков М 14 за 1н това ен к лю- сум- ехаПодписная группа Л 178 ленный на приемнике 4 лучистой энергии, уси. ливается усилителем 5 и выпрямляется фазочувствительным выпрямителем 6, опорное напряжение на котором создается электромеханическим генератором автоколебаний. Сигнал рассогласования усиливается в суммирующем устройстве 7 и подается на исполнительный механизм о, а тот, в свою...

Номер патента: 151916

Опубликовано: 01.01.1962

Авторы: Посадский, Шишкин

МПК: G05D 16/10

Метки: газопровода, датчик, закрытия, крана, магистрального, механизма, распределительным, управляющий, устройством

...также медленно изменяется в полостях А, Г и Б, причем давление в полости А изменяется с некоторым запаздыванием в зависимости от положения иглы 14. Разность давлений в полостях А и Г воздействует на поршень 3, усилие которого воспринимается пружиной И. Натяжение пружины винтом 10 регулируется так, чтобы при заданной максимально допустимой разности давлений в полостях А и Г клапан 1 б был плотно прижат к седлу на перегородке 2 корпуса.При резком падении давления в газопроводе разность давлений при прежнем положении иглы 14 превысит максимально допустимую величину, и поршень 3 сместится вправо до упора в крышку 8, Полость А соединится с полостью Б, а канал В закроется резиновым клапаном 17 в крышке 8, разъединяя полости Г и Б....

Номер патента: 152136

Опубликовано: 01.01.1962

Автор: Вайсман

МПК: G05D 23/02

Метки: температуры

...упростить конструкцию и повысить надежность работы.На чертеже показана принципиальная электрическая схема устройства.Источник 1 питания подает через выпрямителж 2 полупроводниковыи триод 3, в цепь которого включена нительного реле 4, шунтированная конденсатором 5. В зой и эмиттером триода 3 включен ртут ый контактн Сопротивление 7 слукит для задания тока базы.При повышении температуры контролируемого о ртутного термометра 6 замыкают цепь между базой и да 3, в результате чего ток в цепи коллектора триода нительное реле 4, размыкая свои контакты (на схем выключает нагреватель. При размыкании контакто вновь происходит включение нагревателя при помощи напряжение на катушка испол цепь между ба 1 й термометр 6 бъекта контакть эмиттером трио...

Номер патента: 152310

Опубликовано: 01.01.1962

Авторы: Вацура, Летохов, Пухлик

МПК: G01P 3/68, G05D 3/00

Метки: датчик, изображения, линейного, поворота, угла, фотоэлектрический, элемента

...б, от времени выражается формулами;У =Всоз ( - г+ - 11; (1)(, тгде; 11 - интенсивность света, поляризованного перпендикулярно линиираздела аЬ;Уп - интенсивность света, поляризованного параллельно линиираздела аЬ;А - амплитуда колебаний интенсивности света, поляризованногопараллельно линии раздела аЬ;В - амплитуда колебаний интенсивности света, поляризованногоперпендикулярно линии раздела аЬ;Т - период вращения анализатора;1 - время.Так как фотосопротивление б реагирует на свет независимо от егополяризации, то фототок будет пропорционален полной интенсигностисветового пучка:1=А+А -- Асов( -1 1+В соз( - " 1+ - 11 = А+ з 1 п( -1,(3)(тгде: У - полная интенсивность светового пучка, падающего на фотосопротивление 6;Ь = А - В - разность...

Номер патента: 152425

Опубликовано: 01.01.1962

Автор: Берлинер

МПК: F26B 21/08, G05D 22/02

Метки: процесса, сушки

...от этой разности (произведение рний ня расход сушильного ЯГснтя, интеграл поизведения и др.).Такое осуществление способа обеспечиваетинформации о коли:естве влаги, удаляемойпользование этой информации в качестве вавтоматического регулирования.На чертеже изобряженя структх рная схемаствления предлагаемого способа.В объект 1 сушки при помощи вентиляторгент, влажность которого на входе в объект иа выходе из объекта датчиком 4.Датчики 3 и 4 влажности подключают к прразность влагосодержаний сушильного агента152425 разности влагосодсржаний на расход сушильного агента, интеграл по времени из этого произведения и др,),Показания приборов 5, б, т и 8 используют как для получения непрерывной информации о количестве влаги, удаляемой...

Номер патента: 152611

Опубликовано: 01.01.1963

МПК: G01P 3/36, G03B 1/60, G05D 13/00 ...

Метки: 152611

...луч с помощью коллиматора 1 и системы призм 7 проходит через перфорационные отверстия дви.жущейся в фильмовом канале пленки 8 на фотосопротивление 3. ТакимМ 152611образом регистрируется частота движения перфораций, Поскольку отношение числа перфораций к числу кадров есть величина постоянная для каждого типа пленки, то частота импульсов света, воспринимаемых фотосопротивлением, пропорциональна числу кадров в единицу времени.При регулировании скоростей съемки в условиях сборки коллиматор направляет световой луч на зеркальную поверхность 9. Отраженный от этой поверхности луч прерывается обтюратором 10. Поскольку каждый оборот обтюратора обеспечивает определенное число открытий кадрового окна, число воспринимаемых фотосопротивлением...

Номер патента: 152722

Опубликовано: 01.01.1963

МПК: F23N 1/10, G05D 11/02

Метки: 152722

...масло, заполняющее полость 7, в результате чего поршень 8 манометра 2 поднимается вверх. Вместе с поршнем поднимается шток 9, связанный с коромыслом 10 механизма 4. Одновременно золотниковый клапан 3, аже связан 11 ыи с коромысло 10, опускается и перекрывает каналы 11 и 12, по которым к форсунке поступают топливо и пар для его распыливания.На конце 13 коромысла 10 закреплен тросик И, присоединенный к воздушной заслонке топки котла. При опускании клапана 3 заслонка также опускается и перекрывает воздухопровод. В результате уменьшения факела форсунки давление пара В котле постспенпо уме 1 ьшаетс 51 и приближается к нормальному. При понижении давления пружина 15 опускает поршень 8 вниз, в резулЬтате чего увеличивается подача топлива, пара и...

Номер патента: 152748

Опубликовано: 01.01.1963

МПК: G01F 3/20, G05D 9/02

Метки: 152748

...пневматического регулятора размещен редуктор 2 давления воздуха, жестко связанный при помощи стержня 3 с мембраной-датчиком 4. Мембрана-датчик защищена пленкой б из фторопласта. Полость под мембраной-датчиком сообщается с пьезометрической трубкой б, погруженной в агрессивную среду, К штуцеру 7 пьезометрической трубки подводится от сети сжатый воздух.К штуцеру 8 редуктора также подводится сжатый воздух от сети, а через штуцер 9 редуцированный воздух поступает на клапан (на схеме не показан), управляющий подачей пульпы,Сжатый воздух, подаваемый через штуцер 7, с одной стороны действует на мембрану-датчик 4, выгиоая ее вверх, а с другой стороны давит на столб пульпы, находящийся в пьезометрической трубке. Датчик-мембрана будет прогибаться...

Номер патента: 152762

Опубликовано: 01.01.1963

МПК: G05D 13/30

Метки: 152762

...винтовым упором 7. Полость А, заключенная между поршнем и золотником, сообщается со сливной магистралью посредством регулируемого дросселя 8. На поверхности перекрывающего золотника выполнена проходная фасонная канавка Б.Регулятор прмаслопровод 10 глостью главного152762При пуске машины маслопо маслопроводу 10 подается в главный цилиндр 12, поршень которого перемещает ползун 1 З нажимного валка 14 до соприкосновения с заготовкой 15. Одновременно масло подается в полость В регулятора. Золотник 2 переместится вправо до соприкосновения поршня 3 с винтовым упором 7 и перекроет сливную магистраль 1 б. Масло из полости под поршнем главного цилиндра медленно потечет в сливную магистраль через фасонную канавку Б. Благодаря этому нажимной...

Номер патента: 152796

Опубликовано: 01.01.1963

МПК: F15B 7/04, G05D 16/10

Метки: 152796

...насажен кулачок 7, приводящий в движение насос 8, который создает давление в гидроцилиндрах б. Насос связан с редукционным клапаном 9, имеющим пружину 10, степень сжатия которой может быть изменена при повороте рукоятки 11. Давление в гидросистеме фиксируется манометром 12. При работе пресса насос непрерывно нагнетает масло в гидросистему. Давлением масла плунжеры гидроцилиндров перемещаютзапорный конус 5 пресса, уменьшая таким образом кольцевую щель для прохода виноградной выжимки.М 152796 Предмет изобретения Гидрорегулятор давления к шнековым виноградным прессам, включающий гидроцилиндры, плунжеры которых связаны с конусом пресса, и гидронасос с редукционным клапаном и манометром, о т л и ч а ющ и й с я тем, что с целью упрощения...

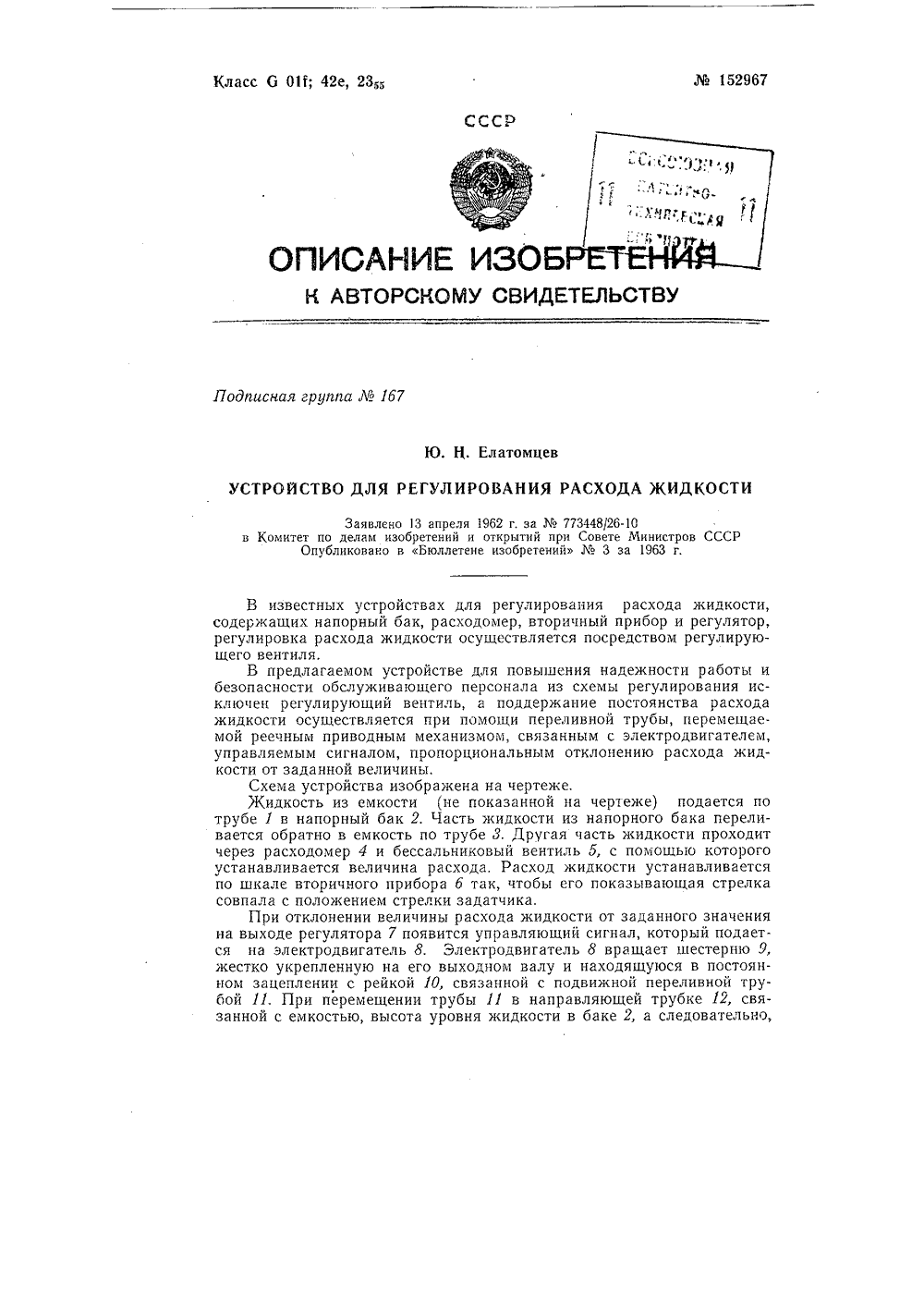

Номер патента: 152967

Опубликовано: 01.01.1963

МПК: G05D 7/06

Метки: 152967

...не достигнет заданного значения. Предмет изобретения Устройство для регулирования расхода жидкости, содержащее напорный бак, расходомер, вторичный прибор и регулятор, отл ич ающееся тем, что, с целью исключения регулирующего вентиля и поддержания постоянного расхода жидкости, в нем использована переливная труба, перемещаемая с помощью реечного приводного механизма и электродвигателя, приводимого в движение от подаваемого с регулятора управляющего сигнала, пропорционального отклонению расхода жидкости от заданной величины. Составитель Г. Г. ФридолинС, Кутафина Техред Т. П. Курилко Корректор С, Ю, Цверина Редак Объем 0,18 изд. л. Цена 4 коп. ытийПоди. к печ, 10/11 - 63 г. Формат бум. Зак. 317/5 Тираж б 50 ЦБТИ при Комитете по делам и при...

Номер патента: 152973

Опубликовано: 01.01.1963

МПК: G01F 11/00, G01N 27/22, G05D 7/00 ...

Метки: 152973

...датчика 1 укреплен дозатор,выполненный в виде наклонного дна 4, являющегося одновременно одним из плеч рычажных весов, на втором плече 5 которых установлен.передвижной противовес б,У боковой стенки корпуса датчика смонтирован вибратор, состоящий из асинхронного двигателя 7, сидящего на его валу 8, эксцентрикового кулачка 9, рожка 10 и хомутика 11.Датчик соединен с измерительной схемой с пного кабеля. При вращении ротора двигателя э152973 Предмет изобретения Емкостный датчик к влагомеру для определения влажности сыпучих материалов, например рыбной сушенки в потоке, выполненный в виде подпружиненного цилиндрического корпуса с вибратором и доза- тором, о т л и ч а ю щ и й с я тем, что, с целью возможности регулирования величины объема...

Номер патента: 153143

Опубликовано: 01.01.1963

МПК: G01N 27/22, G05D 23/00

Метки: 153143

...перекрывается, и в колбе остается определенная порция нефти, например 100 см.После этого закрывается переливной клапан и включается электро- нагреватель. Начинается разогрев нефти до температуры 105. Температура на этом уровне поддерживается позиционным регулятором температуры, встроенным в многоточечный автоматический потенциометр 8, одна точка которого работает от термопары 15, установленной непосредственно в колбе, а другая или другие точки - от электронного блока, измеряющего емкость конденсатора,По достижении в колбе температуры 105 открывается клапан 11, и по специальной трубке (штуцеру) в нижнюю часть колбы подается определенное количество азота.Азот, барботируя через нефть, увеличивает поверхность испарения, способствует...

Номер патента: 153278

Опубликовано: 01.01.1963

МПК: G05D 23/02

Метки: 153278

...части корпуса аммиачного фильтра 1 установлена мембрана 2, полость над которой соединена с прорезью капиллярной трубки 8, с припаянными к ее концам термопатронами 4 и 5. При пуске компрессора температура одного термопатрона равна температуре машинного отделения, а второго температуре в испарителе.Поскольку давление в полости над мембраной мало, система рычагов б под действием пружины 7 держит иглу жиклера 8 в верхнем положении (подача аммиака в испаритель отсутствует). В процессе отсоса паров из испарителя в нем начинается повышение температуры, которое приводит к ее увеличению в чувствительной части, а следовательно, к повышению давления в полости над мембраной, которая, перемешаясь вниз, воздействует через систему рычагов на иглу...

Номер патента: 153322

Опубликовано: 01.01.1963

МПК: G05D 13/62, H02P 7/30

Метки: 153322

...РСВ являются напря кеиис ГПЕРЕМЕННОГО ТОКа КОПТРОГИРУЕЫО ЧаСГОТЫ И За;.12 ОЩЕЕ НЯПРЯЖС 1 С.,апостоянного тока. Резонансный измерительный орган регулятора, содержащий параллельно Включеппыс нерегулируемыс дроссель У, 11 конденсатор С, подключен к папряженгпо Г через трансформатор Тр.Для измерения уставки служит дроссель Др, вклоченны 1 параллельно конденсатору С и управляемый обмоткой управлсния ОУ,тр, которая питается от задающего напрякения Сд, Таким образом. уставка скорости Определяется токоз 1 в Обз 10 тке у 1 равлси и 51 О-т,величина которого мокет изменяться, например, реостатом или по сигналу автоматического синхронизатора.Выходными величинатл регулятораподводилыс соответственно к двум встречн153322 ОУбп и ОУ, управления...

Номер патента: 153377

Опубликовано: 01.01.1963

МПК: G05D 24/00

Метки: 153377

...(на чертеже не показан) через трубопровод б, промежуточный резервуар 7, снабжен. ный сливной трубкой 8, помещенной в бачок 9, и фильтр 10. Имеются бачок 11 для растворителя, насос 12, заглушка 13 и шкала 14,153377Работает устройство следующим образом.Краска из красочного ящика стекает по трубопроводу 6 в промежуточный резервуар 7 и затем через фильтр 10 по змеевику 2 - в сосуд 1, Избыток краски стекает по сливной трубке 8 в красочный бачок 9. Краска из сосуда 1 вытекает через отверстие а, которое при нерабочем положении перекрывается заглушкой 13.Краска из бачка 9 нагнетается насосом 12 в ящик.Уровень жидкости в сосуде 1 определяется вязкостью жидкости. В жидкость погружен груз А, регулирующий расход растворителя из бачка 11, откуда...

Номер патента: 153378

Опубликовано: 01.01.1963

МПК: G05D 7/00

Метки: 153378

...4.К флапцам 5 патрубков б больших калиброванных отверстий параллельно подсоединены отводящие трубопроводы 7, которые через трубопровод 8 сообщаются с расходомером 9, например весовым, подсоеди М 153378ненным своим входным патрубком 10 к выходному пгтрубку 11 малого калиброванного отверстия емкости. Площадь живого сечения больших калиброванных отверстий (на чертеже показано одно отверстие) регулируется профилированными (коническими) клапанами 12, перемещение которых осуществляется штурвалами И, снабженными шкалами с делениями отградуированными в соответствующих единицах.Замеряемая жидкость поступает в емкость 2 и через калиброванные отверстия малого и большого диаметра направляется в расходомер и основные трубопроводы. Весовой расход...

Номер патента: 153406

Опубликовано: 01.01.1963

МПК: G01L 7/06, G05D 16/06

Метки: 153406

...работьсильфонов установлена на ползуне,Известны измерительные устройства регулятора перепада ний, имеющие два сильфона, снабженные расположенными вдо оси симметрии иглами, опирающимися на рычаг измерительного у р ства, управляющий регулятором перепада.П едлагаемое устройство отличается от известных тем, что опора иглы одного из сильфонов установлена на ползуне, перемещаю 1 цемся вдоль оси рычага, Такое выполнение устройства обеспечивает повышение точности его работы.На чертеже изобраяено предлагаемое устройство,Опора 1 иглы ниянего сильфона установлена на ползуне 2, который может перемещаться вдоль оси рычага 3 поворотом подвижной втулки 4 и стопорится на нем специальной гайкой 5.Описанное измерительное устройство обеспечивает...

Номер патента: 153524

Опубликовано: 01.01.1963

МПК: F23N 1/02, G05D 11/035

Метки: 153524

...прибора ие обеспечивают досаточной точности,При спосоое, предусмотренном настоящим изобретением, для устранения указанного недостатка на регулятор подают импульсы только от двух дифференциальных манометров, пропорциональные расходу пылевоздушной смеси и первичного воздуха, исходя из экспе. риментально устанавливаемой зависимости между потерями напора в трубопроводах пылевоздушиой смеси и первичного воздуха.На чертеже показана принципиальная схема регулирования горелки по предлагаемому способу.Угольная пыль из бункера 1 подается пылепитателем 2 в трубопровод пылевоздушпой смеси о. Потеря напора в сужающем устройстве 4, пропорциональная расходу пылевоздушной смеси, измеряется при помощи датчика 5. Потеря напора в сужающем...

Номер патента: 153586

Опубликовано: 01.01.1963

МПК: G01K 3/10, G05D 23/20

Метки: 153586

...принципиальная схема устройства для измерения быстроменяющихся температур. Основными узлами являются входное устройство 1 с термометром 2 сопротивления, счетно-решающее устройство, состоящее из первого операционного усилителя 3 для дифференцирования входного сигнала датчика температуры, второго операционного усилителя 4 для дифференцирования выходного сигнала от первого операционного усилителя, третьего операционного усилителя 5, производящего деление 2-й производной входного сигнала от термодатчика на 1-ю производную того же сигнала, для получени сигнала, пропорционального постоянной времени - . термодатчика, а также фазоопережающий контур б, состоящий из цепочки сопротивле153586 ния 7 и индуктивности 8 (1 Ц.). Индуктивность 8...

Номер патента: 153622

Опубликовано: 01.01.1963

МПК: G05B 11/32, G05D 23/19

Метки: 153622

...подмагмаломощного дросселя 4.Этот дроссель имеет еще несколько катушек, которые используюся для повышения точности регулирования.Для обеспечения высокой точности ртребуется уменьшение диапазона регулиров153622целью управление режимом зажигания тиратрона осуществляется при помощи дросселя, у которого дополнительные катушки подмагничивания используются для компенсации влияния на рабочий ток различных факторов - колебания напряжения сети, температуры и влажности окружающего воздуха и др,Две катушки дросселя предназначены для компенсации влияния колебания напряжения сети на рабочий ток, для чего одна катушка подключена к стабилизированному выпрямителю б, а вторая - к выпрямителю б, питаемому от цепи данного объекта. При отклонении величины...
