G05D — Системы управления или регулирования неэлектрических величин
Пневматический привод клапана
Номер патента: 106494
Опубликовано: 01.01.1957
Автор: Губанов
МПК: F15B 15/10, F15B 9/03, G05D 23/02 ...
Метки: клапана, пневматический, привод
...часть. Сущность изооретения заключается в том, что упругий элемент выполнен ь виде двух анероидных коробок, одновременно взаимодействующих с рычагом перестановки воздухораспределитель;ого золотника поршневого сервомотора. Анероидые коробки находятся под разными давлениями.На чертеже изооражено в разрезе устройство для регулирования температуры в кабине самолета,В цилиндре 1 сервомотора перемегцается поршень 2, уплотненный относительно цилиндра поршневыми кольцами 3, Шток 4 поршня одним ОБРЕТЕНИ ДЕТЕЛЬСТВУДля управления воздухор спределительным золотником от электрического датчика приводф снабжен электромагнитным реле 19, якорь которого соединен со штоком золотника.Действие привода осуществляется следующим образом,При изменении...
Пневматический датчик терморегулятора
Номер патента: 106496
Опубликовано: 01.01.1957
Автор: Губанов
МПК: G05D 23/08
Метки: датчик, пневматический, терморегулятора
...и установка датк н определенную температуру.Приамное сопло 7 струйного релес;)абжено тре.;)я каналами 8, 9, 10.Подвод воздух под изб).)точнымдавлеписм производится по трубопроводу 11 в камеру постоянногодаления 12, сообщенную с атмосферой подпружиненным клапаном 13,ргрк)п)а которого отрегулированаи определенное давление, Сопло 3соединено с камерой постоянногодавления сверления 14 в несу)цейего оси, Путем поворота связанногос одним концом биметаллическойсгшралп диска 6 устанавливают соп.о 3 в по,ожснис, соответст)у)ощеетемпературе, которую должен поддерживать терморегулятор,Действие предлагаемого датчикапроисходит следующим образом.При изменении температуры, окружа)ошей датчик среды, происходитдеформация биметаллической спирали и...
Пневматический датчик терморегулятора
Номер патента: 106498
Опубликовано: 01.01.1957
Автор: Губанов
МПК: G05D 23/08
Метки: датчик, пневматический, терморегулятора
...находитс 5 в зяцсг,1 епип з 011 тк(1 14. Эт(1 зО 11 ткя сидит пя ВыведспцОЙ из корпус 1 прибора оси 16 с маховичком 16. Поворотом диск осущсств,1 ястс 5 Поворот рдспрсдс,ител)иой коробки, д следовательно, и ее установка по опошсшпо к кИ- лам в корпусе датчика.Распределительная коробка сообщена также двумя каналами 17 с атмосферой. Воздух в датчик подводится через штуцер 18, в пространство перед распределительной коробкой. Это пространство сообщено с атмосферой через нагруженный пружиной предохранительный ц 1 ариковый клапан 19. Биметаллическая сгиряль зякрытя кожухом с отверстиями в его стенках. Спереди корпус закрыт стеклом 20.Действие датчика осуществляется следующим образом.По воздухоподводящему штуцеру воздух поступает в...
Гидравлический контактно-реостатный регулятор постоянства мощности дизеля тепловоза
Номер патента: 106515
Опубликовано: 01.01.1957
Автор: Апанович
МПК: F02D 1/12, G05D 17/00
Метки: гидравлический, дизеля, контактно-реостатный, мощности, постоянства, регулятор, тепловоза
...положение, т. е, задается определенная подача топлива, так как точка В в установившемся режиме работы дизеля при любом заданном числе оборотов вала дизеля должна занимать одно и то же положение.С уменьшением нагузки на дизель регуляир. нфса оооротов автоматически уменьшзечеподачу, при этом точка С перемещается. вверх, а так как точка Афиепддвижна, то точка В также перемещается вверх, и поршень 7 нижней кромкой открывает окно золотника, соединяя каналы 20 и 21. Масло из канала 20 по каналу 21 поступает под силовсй поршень 9. Последний, перемещаясь вверх, посредством рейки и шестерни 22 поворачивает подвижный контакт реостата, при этом уменьшается сопротивление в цепи независимого возбуждения возбудителя, вследствие чего...
Пневматический датчик терморегулятора
Номер патента: 106530
Опубликовано: 01.01.1957
Автор: Губанов
МПК: G05D 23/08
Метки: датчик, пневматический, терморегулятора
...из которых сообщают полость золотниковой коробки датчика с чувствительным элементом исполнительного механизма, и два других 17, 18 предназначены для сообщения полости золот106530янковой коробки с атмосферой.Сообщение золотниковой коробки с эжектором производится всасывающим каналом 3 в корпусе датчика и эжектора, Питание эжсктора воздухом осуществляется через нагнетательный штуцер 19. ф)граничсние давления на питательной стороне эжекторя и величины разрежения производится предохранительными клапанами 20, 21. Конец 22 выходного сопла эжектора может быть выведен за пределы кабины самолета.Предлагаемый датчик действует следующим образом.Если температура в окружающем датчик пространстве соотв тствуст устаноьлспной па гцкалс, то...
Устройство для регулирования температуры
Номер патента: 106720
Опубликовано: 01.01.1957
МПК: G05D 23/19
Метки: температуры
...Вторым регулятором, обеспечивающим поддержание постоянства разреже Нн) иЭИ Дс 1(НОМ Зис(ЧЕПИПСМПСРс(ТГр ы Б Бор х 1 Вй Гогю Бее, я Бл ястся 1) Гу;5 ггор раЗре)ЕеИ(5. п Быпол 1 яеСЯ 1 Я Е)ЕС с(СЯТЕ(ЧЕСКИ М С (ГИЗ Сс(СТБИСЬ Нс( ТОТ ЖЕ ШИОЕР ПС,)3(редег(сИ 011 тс)Ие)ятрс Б Бсрх 1 ей Головке (ечпеоОрое 02;31 эс)ес 1 ю, еоГ 01 эос пое;(С 1)ЖИБс 1 СТС 51 ОС ОЯННЬ 1)( С ПО)(ОЩЬ 0рсул 5 ггоря рс(зрсжс 5 я. 11 рн 3)специи температурь По ее(а(-)1(бо1 РПЧИЦЯЪ 1 1113)ЕСНСПИЕ ТЕЕПСРс( С РК)ГО РЕ)К 1)(с 3 ИЖ(С ГООЗЕС Счи, зягруси(ц н т.п.) происходит воздействие рсгуля о)я на шибер, иЕ 3)Епс ПЕЕХ( Р Я ЗР СН(СН И Я ГС ПЕР ЯТУры он приводится к заданно;, у значсни;о. О повременно с этпе из",епястся задание регулятору разрекеППЯ Тс 7 К, ЧГО П 1...
Устройство для непрерывной нейтрализации кислых жидкостей раствором щелочи
Номер патента: 107013
Опубликовано: 01.01.1957
Авторы: Гонек, Кремлевский, Мельников
МПК: G01F 9/00, G05D 11/02
Метки: жидкостей, кислых, нейтрализации, непрерывной, раствором, щелочи
...отверстия насадки 6 должна изменяться пропорционально коршо квадратному из изменения длины насаХки, т. е. для получения струи прямоугольного сечения ширина насадки долкна иметь форму, изменяюцуюся по закону пораболы. При этом легко получить пропорциональность между расходом жидкости в трубе 1 и расходом нейтрализующего агента в пределах от 20 до 100" от полной нагрузки. Б качестве варианта, взамен поворотного разделителя струи может быть применена поступательно двпжуцаяся заслонка пли лоток.Предмет изобретения Устройство для непрерывной нейтрализации кислых кидкостей раствором щелочи, например, известковым молоком, с. использованием для подачи кислой жидкости трубы с диафрагмой, соединенной посредством струйного смесителя с...
Стенд для испытания торсионных рессор на усталость
Номер патента: 107286
Опубликовано: 01.01.1957
МПК: G01M 17/04, G01N 3/34, G05D 19/00 ...
Метки: испытания, рессор, стенд, торсионных, усталость
...Кроме того, с целью испытания торсионных рессор при несимметричной нагрузке, устройство для создания предварительного напряжения в рессорах выполнено в виде электрической лебедки, конец которой через динамометр закреплен на маховикеНа фиг. 1, изображена схема устройства стенда;на фиг. 2 показано устройство для контроля за амплитудой колебаний.электрически связанной с первым контактом, свидетельствует о том, что стенд работает в нормальном режиме. Отсутствие мигания первой лампы сигнализпрует об уменьшении амплитудь, а мигание второй лампы указывает на превышение мпштуды сверх нормальной величины.Ввиду. затруднительности постоянного наблюдения за сигнальными лампами, предусмотрена звуковая сигнализация. С этой целью, импульсы от...
Автоматический смеситель
Номер патента: 107331
Опубликовано: 01.01.1957
МПК: G05D 23/13
Метки: автоматический, смеситель
...корпусу, а подвижное - к герметизированному, наполненному низкокипящей жидкостью сильфону, причем распредеКомитет по делам изобретМинистров СССРсильфона 2 крепится втулочка 14 с рычагом 15. При сжатии или растяжении сильфона 2 втулочка 14 с рычагом 15 соответственно передвигаются по шпильке 11, В этом случае цилиндрический золотник 1 б в вырез которого вставлен рычаг 15 в свою очередь передвигается по втулке 17, Втулка 17 крепится к корпусу 1 и крышке б угольниками 18 и 19, в которые ввернуты питательные трубки 20 и 21. Трубка 20 служит для подачи в смеситель холодной воды, а трубка 21 в д подачи горячей воды или пара.Втулка 17 имеет перегородку 22 и отверстия 23 и 24. Цилиндрический золотник 1 б, передвигаясь взадвперед по втулке 17,...

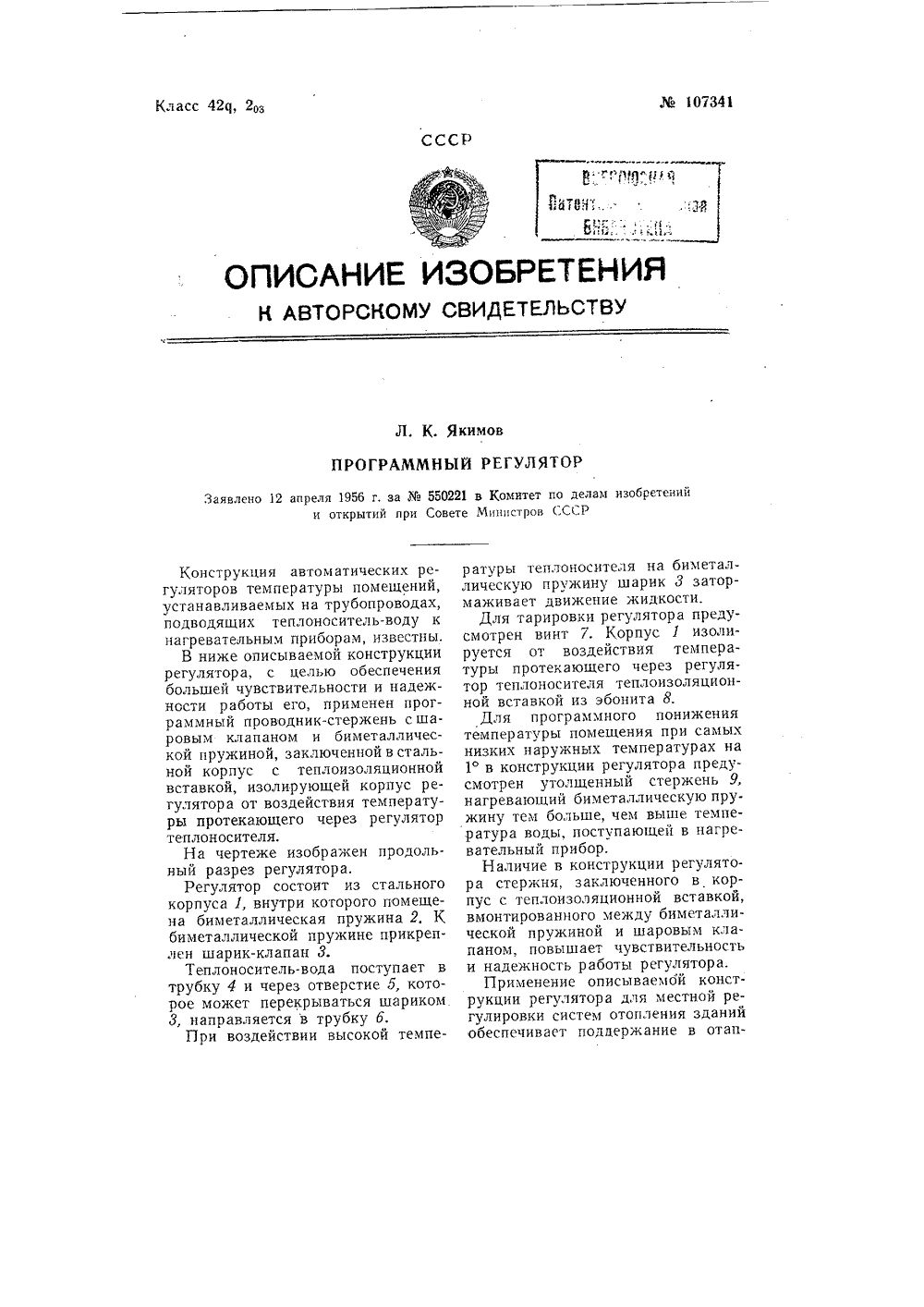

Программный регулятор
Номер патента: 107341
Опубликовано: 01.01.1957
Автор: Якимов
МПК: G05D 23/08
Метки: программный, регулятор
...Р ратуры теплоносителя на биметаллическую пружину шарик 3 затормаживает движение жидкости.Для тарировки регулятора предусмотрен винт 7. Корпус 1 изолируется от воздействия температуры протекающего через регулятор теплоносителя теплоизоляционной вставкой из эбонита 8.Для программного понижения температуры помещения при самых низких наружных температурах на 1 в конструкции регулятора предусмотрен утолщенный стержень 9, нагревающий биметаллическую пружину тем больше, чем выше температура воды, поступающей в нагревательный прибор.Наличие в конструкции регулятора стержня, заключенного в корпус с теплоизоляционной вставкой, вмонтированного между биметаллической пружиной и шаровым клапаном, повышает чувствительность и надежность работы...
Устройство для автоматического многоточечного дистанционного контроля и регулирования температуры
Номер патента: 107377
Опубликовано: 01.01.1957
Автор: Меницкий
МПК: G05B 11/18, G05D 23/24
Метки: дистанционного, многоточечного, температуры
...подключающих термометры, и в соединительных проводах к термометрам, измеряемые долями или единицами ом, вносят ничтожные погрешности, измеряемые сотыми долями процента. Схема может работать также и на постоянном токе, для чего вместо обмоток трансформатора Д и Е применяют две отдельные сухие батареи. В этом случае необходимо использовать усилитель с вибропреобразователем и, кроме того, ток в цепи каждой батареи должен быть строго постоянным и контролироваться по нормальному элементу.Предмет изобретенияУстройство для автоматического многоточечного дистанционного контроля и регулирования температуры с помощью термометров сопротивления, включенных по потенциометрической схеме, содержащей в измерительной части задающий реохорд с...
Прибор для определения влажности газа
Номер патента: 107571
Опубликовано: 01.01.1957
Авторы: Батова, Дерягин, Никольский, Прохоров
МПК: G01N 7/00, G01W 1/11, G05D 23/00 ...
Метки: влажности, газа, прибор
...микроманометр типа МДП, отградуированный по влажности в гмз. Предмет изобретения В основном авт. св.91350 описан диффузионный гигрометр для определения влажности газов. Гнгромезр выполнен в виде двух камер с пористыми диафрагмами. В одну пз камер помещается какая-либо гигроскопическая соль, которая поддерживает над своей поверхностью постоянную упругость водяного пара, а другая камера предназначается для компенсации случайных толчков давления. Через обе камеры продунаетсн исследуемый ца влажность газ и по разности парцнальцых давлений водяного пара в камерах определяется влажность газа.Особенйость опнсынаемого устройства, предс 1 авля ощего собою усовершенствование прибора по авт. св,91350, состоит в том, что обе камеры прибора и...
Термостат для кварцевого генератора на полупроводниках
Номер патента: 107854
Опубликовано: 01.01.1957
Авторы: Иорданишвили, Ткалич, Штепан
МПК: G05D 23/20
Метки: генератора, кварцевого, полупроводниках, термостат
...п калич и Д. В. Штепан ЦЕВОГО ГЕН ЕРАТОРА ОДНИКАХ поясяюша 51 11 рипци 1 действия о 1 исывал ог -,ермостата. Здесь: 1 - тсрмоизолированная камера с ограниченной поверх 1 И 1 стью охлаждения, 2 - истгочник регулируемой низКОй тс:1 е ратурЫ, 5 - ЦЕПЬ аВтОМати еского;змерен 5 и регулировани 51 тсмпс ратгрэ и 4 - исто 1 ник питания.Конструктивно камера выполняется в виде двух блоков - термостата с источником регулируемой низкой т.мпературы и блока автоматического регулирования.Д,я автоматического измерения и регулирования температуры служит термосопротивление, являющееся чувствительным элементом системы пегулирования.Поддержание заданной температуры в рабочей камере термостата обеспечивается с помощью холодильной термобатареи,...
Струенаправляющее устройство в камере сеток водоприемника
Номер патента: 107878
Опубликовано: 01.01.1957
Автор: Химицкий
МПК: B01D 33/048, E02B 5/08, G05D 13/00 ...
Метки: водоприемника, камере, сеток, струенаправляющее
...сеткам ТРУЕНАПРАВЛЯЮ СЕТОК ВВ известных конструкциях водо- приемников с ленточными вращающимися сетками, с лооовым подводом воды через водоприемное окно мусор плохо прижимается к сетке, неполностью захватывается е 1 о, не выносится и плавает в верхних слоях потока. При накапливании мусора создаются затруднения в подаче воды к насосной установке.Для предотвра 1 цсния накапливания мусора перед сеткой и устранения затруднения с водоподачей, в описываемой конструкции водоприемника предусмотрено струенаправляющее устройство в виде деревянного или металлического щита внутри камеры сеток, шарнирно прикрепленного к порогу водоприемного окна.На чертеже изображена схема водоприемника насосной станции с двику 1 цейся ленточной...
Пневматический поплавковый микромер
Номер патента: 107924
Опубликовано: 01.01.1957
Автор: Поляков
Метки: микромер, пневматический, поплавковый
...чертеже показана схема микромера.В корпусе 1 стабилизатора давления укреплен сильфон 2, соединенный пневмопроводом 3 с дополнительным соплом 4, дифференциально установленным относительно измерительного сопла 5. В пневмопроводе к измерительному соплу становлен регулировочныи втиль 6. При увеличении зазора у измерительного сопла зазор у дополнительного сопла уменьшается, давление на сильфон растет, и его подвижное основание, перемещаясь, отводит от седла 7 клапан 8 и увеличивает проходное сечение, пропуская дополнительное количество воздуха,Для получения линейной характеристики и компенсации погрешностей, вызываемых изменением сопротивления пневмопроводов при измерениях и колебаниях давления воздуха в сети, седло 7 клапана...
Редукционный клапан
Номер патента: 108103
Опубликовано: 01.01.1957
Автор: Рыжов
МПК: F16K 17/04, F16K 3/24, G05D 16/06 ...
Метки: клапан, редукционный
...для прохода газа вмонтирован собственно клапан 2, прикрывающий седло 3. Бурт клапана входит во внутреннюю полость разъемного стакана 4. Внутри клапана 2 и стакана 4 вмонтирована пружина 5, обеспечивающая постоянство удельного давления на седло. Стакан 4 винтом связан со вставкой 6, к нижней части которой прин аян сильфон 7. Верхняя часть сильфона припаяна к уплотнению 8, при помощи которого обеспечивается герметичность внутреннеи -полости корпуса 1. Давление газа воспринимается пружиной 9, сила которой регулируется затяжной гайкой. Клапан подключается в редуцируемую систему штуцерами, Редуцируемый газ (жидкость) заполняет внутреннюю полость корпуса от клапана 2 до уплотнения 8, На клапан 2 действует сила пружины 5, обеспечивающая...
Програмный терморегулятор к автоклаву для стерилизации консервов в банках
Номер патента: 108277
Опубликовано: 01.01.1957
Автор: Тяхемал
МПК: G05B 19/06, G05D 23/12
Метки: автоклаву, банках, консервов, програмный, стерилизации, терморегулятор
...вне корпуса прибора.Профильтрованный воздух после редуктора по воздуховоду 84 поступает в золотник 89 вторичного реле и через регулирующий лооссель 83 в мембранную коробку 82.От мембранной коробки 82 воздух по воздуховодам 106, 107 и 108 идет к соплу 14 первичного реле и к соплу 52, расположенному в реле времени.От золотника 89 по воздуховодам 109 и 110 воздух идет к пневматическому клапану 92 нагрева и по воздуховоду 76 в нижнюю полость 74 пневматического реле. В верхнюю полость 75 пневматического реле воздух идет по воздуховоду 77. От воздуховода 84 через регулируемый дроссель 111 воздух идет к клапанам 95 и 96, а также к соплу 60, расположенному в реле времени.Давление воздуха, поступающего на клапан 92 нагрева, показывается...
Автоматический регулятор турбины
Номер патента: 108342
Опубликовано: 01.01.1957
МПК: F15B 11/10, G05D 16/10
Метки: автоматический, регулятор, турбины
...уст.ройства, связанного с измерителем мощности турбины и измерителем мошнос: и приводимого от нее электрического ге и сбросе нагрузкипульс, воздеиству щ У регулцрсваци 5 пНа чертеже изобпиал 5 ная схема опгулят .р.Регулят, р выполнен в виде золотнцкозого ус-ройства, состоящего из подвижного золотника 1 и подвижной буксы 2. Золотник связан с измерц:елем 3 нагрузки генерагора, а подвижная букса - с измерителем 4 мощности турбины.Посл е и ий м Ожет сыть выполнен в виде регулятора давления, измеряюнего давление в таком; есте проточной части, где оно достаточно точно опрделяет эффективную мои ность туобины (например, для турбины с прозмежуточным псрегревом парапесед ступенью, следующей за промежуточным персгревом).Гри малой разнице между...
Многоточечный регулятор температуры
Номер патента: 108421
Опубликовано: 01.01.1957
Автор: Шлимович
МПК: G05D 23/19
Метки: многоточечный, регулятор, температуры
...ШИ в плечо равновесного моста.противление г 2, г, и г 4 являются постоянными плечами моста.следний рассчитан таким образом, что при контрольной темпераыше которой недопустим нагрев контролируемого объекта, мост Со По туре, вМ 108421находится в равновесии, При любой другой температуре термосопротивление Т изменяется, мост оказывается расстроенным, и в его измерительной диагонали проходит ток, соответствующий новому значению температуры. Причем, если температура объекта стансзится ниже контрольной, стрелка микроамперметра МА, включенного в измерительную диагональ мо"та, уходит направо по шкале. При контрольной температуре стрслка задерживается упором у нулевой отметки шкалы.На шкале у нулевой отметки на уровне флажка имеется отверстие,...
Гидромеханический регулятор для силовых машин
Номер патента: 108556
Опубликовано: 01.01.1957
Автор: Александер
МПК: F01B 25/06, G05D 13/42
Метки: гидромеханический, машин, регулятор, силовых
...укрепленным ня плоских пружинах 6. Последн ге заделаны одним концом и корпусе. К концу груза 5 прикреплена плоская заслонка 7, установленная перед дроссельным отверстием о, выполненным в пластине 9, вставленной в корпус регулятора. Подвод уплотнительной жидкости к дроссельному отверстшо производится через польш вал 1 корпуса от шестеренчатого насоса 10, расположенного пя приводном валу.Сила инерции вращающейся массы груза 5 уравновешивается цилиндрической пр жинсй 11, расположенной в отверстии 12 этого грузя и прикрепленной с одной стороны к грузу, а с другоц - к колснообразнсму рычагу 13, второй конец которого присоединен к штоку 14, проодягцему ьнутри приводного вала. При помощи штока 14 можно на оду машины менять натяжение пружин, я...
Приспособление, применяемое при исследовании крови кур на пуллороз
Номер патента: 108609
Опубликовано: 01.01.1957
Автор: Петинов
МПК: G01K 13/00, G05D 23/00
Метки: исследовании, крови, кур, применяемое, пуллороз
...стенка термостата, расположенная справа от оператора, снабжена двумя закрываемыми занавесками из ткани или жести окнами 5 и 6.Против окна б внутри термостата установлена подставка для приема стекол с ингредиентами реакции, приносимых от исследуемых кур. Против окна б внутри термостата имеется жестяной столик, на котором при помощи электролампы в 150 ватт подогреваются предметные стекла. Флакон с антигеном, наносимым на стекла, устанавливается в гнезде, образуемом отверстием 7 верхней стенки термостата и сеткой, поддерживающей флакон снизу внутри термостата. На верхней стенке термостата имеется регулируемое задвижкой отверстие 8 для регулирования температуры. Обогрев термостата производится двумя электролампами по 150 ватт,...
Устройство для автоматической регулировки выпуска породы из отсадочной машины
Номер патента: 108673
Опубликовано: 01.01.1957
Авторы: Знаменский, Резников
МПК: B03B 11/00, B03B 5/24, G05D 16/12 ...
Метки: автоматической, выпуска, отсадочной, породы, регулировки
...реу,провки.Устоиство состоит 1 з прсколькпх р 5 дорези 1013 ы.; шяриков с дег 1 ьшм весом, ряным мдсльномм 3 сст ириродкт рясно 1 ЯГс)1 ы 3 идс ГО, Осы 1 с).сртсж ) иср.д ыГр зкОЙ.ля и породь;.3 Огодо- иой машины. 111 рики ссдп си 1 между собой напр)новычи нитям 1, К)ЕГ,1.ИЬИ ИЯ РМ, )1)Я, .В усговиях устиииеся п)0- Ссс ряды иариков находятся на уелоШй гряшцс разделения угля и породы и . 0 ерш 10) ко, 1 ся пня со 3 сс" матсй угля. При этом колебля)ияйся ппи)ср об)сспеип 3 ст средио 0 ОитимяльнуО иирину шсги для ып ск 1 пор(ды. 1 огд расс,Оившяяся 1;се достгяст ни)кне.о ряда иярп.ов, уголь поднп)ется вверх,пордя ироьиктст под слой шарик 3. 11 ри сгпгении содср)кяИ 5 иордь в Гле, Гр 51 нгп 1 я 1 ялдегспи 5 рясиир 51 стс 5 и;)яд 1 иЯрикО,...
Устройство для слива жидкостей
Номер патента: 108715
Опубликовано: 01.01.1957
Авторы: Затуренский, Кордонский
МПК: F16K 31/18, G05D 11/02
...Когда кран 14 повернут в положение заполнение системы, очищенный сжатый Воздух, редуцированный в редукторе 20 до давления 1, - 1,5 атп, поступает в пневматический вентиль 16, пройдя кран 14, штуцер 21, импульсную трубку 22, сопло 23, нижнюю камеру 19 и импульсную трубку 24. )ентиль 16 при этом открывается, и жидкость более тяжелая и поэтому находящаяся в нижней части резервуа. ра 25, пойдя через камеру 1 плотно- мера и пневмовецтиль 16, начнет поступать в сборник жидкости с ббльшим удельным весом. После этого кран 14 поворачивают в положение слив жидкости, при котором сжатый воздух одновременно проходит через штуцер 26, импульсную труб.ку 27, через отверстия в корпусе пневмореле 7, соединительную трубку 28, сопло 29, мембранную...
Эксцентриковый вибратор
Номер патента: 108860
Опубликовано: 01.01.1957
Авторы: Зандин, Матвеев, Морозов, Смирнов
МПК: B06B 1/16, G05D 19/00
Метки: вибратор, эксцентриковый
...масса на каждом валу состоит из двух грузов 6 и 7, которые могут быть выполнены, например, в виде секторов.Груз 6 жестко скреплен с валом, а груз 7 смонтирован на опоре о, установленной на валу на подшипниках 9.Поворот груза 7 относительно груза 6 производится помещенным внутри вала штоком 10 посредством шлицевого выступа 11, расположенного в прорези 12 вала.На внутренней стороне опоры подвижного груза имеется шлицевая канавка 13, нарезанная по винтовой линии. Шлицевой выступ, нижним концом сцепляющгйся с валом в продольной канавке, верхним концом сцепляется с опорой в шлицевой канавке. При продольном перемещении штока 10 вдоль вала 3 подвижный груз 7 посредством шлицевого соединения поворачивается на...
Регулятор давления двух газов со стабилизацией их расхода
Номер патента: 108879
Опубликовано: 01.01.1957
Автор: Здаров
МПК: G05D 16/06
Метки: газов, давления, двух, расхода, регулятор, стабилизацией
...защелки 25 сцепляется с зубом штанги 7 и удерживает ручку 5 с планкой б в никием положении, при котором оба запорных клапана 3 и 4 открыты, пропуская кислород или воздух, а также горючий газ каждый в свою камеру 15 или 16 регуляторов 1 и 2.Если по каким-либо причинам давление одного из газов, или сразу обоих газов упадет до величины, когда двугазовый регулятор не в состоянии обеспечивать точность регулирования количества проходящих газов, то пружины 19 и 20 или одна из них, разжимаясь, прогнут мембраны 17 или 18 и поставят в положение, показанное пунктиром. В результате стержни 20 или 21 поднимутся и повернут рычаги 23 или 24 так, что защелка 25 перейдет в положение, показанное пунктиром, при этом зуб загцелки 25 соскакивает с зуба...
Устройство для автоматической регулировки разгрузки реобоксов
Номер патента: 108952
Опубликовано: 01.01.1957
Автор: Щуркин
МПК: B03B 13/00, G05D 16/12
Метки: автоматической, разгрузки, регулировки, реобоксов
...воды под разгрузочной щелью. Эта особенность обеспечивает автоматизацию регулировки разгрузки реобоксов по простой схеме, что снижает потери угля с породой.Устройство (см. фиг, 1 и 2) состоит из поплавка 1, клапана 2, трубы прямоугольного сечения 3, рычагов 4, 5 и тяг 6, 7. При увеличении нагрузки или зольности в питании в камере возрастает давление, поплавок 1 поднимается и с помощью шибера клапана 2 прикрывает расход поднапорной воды. При этом давление понижается и этим облегчается проход в камеру тяжелых фракций. При уменьшении давления, что связано с уменьшением нагрузки или зольности в питании, клапан 2 приоткрывается, расход поднапорной воды возрастает, что затрудняет проход легких фракций в бокс. Изменением соотношения...
Автоматический затвор для удаления пыли из мешков газопровода и мультициклона агломашины
Номер патента: 109036
Опубликовано: 01.01.1957
Автор: Рудков
МПК: F27B 21/12, F27B 21/14, G05D 11/02 ...
Метки: автоматический, агломашины, газопровода, затвор, мешков, мультициклона, пыли, удаления
...1)с),30)3 КЦс 1, с 1 ЦРс 1 БЬ Й КОЦТЯК Мяпо)1 Л 3 О зсМК 31 МТ (П 3 тс 1- пие Опс цс подяцо), Вторь 10 коцЧкТЫ ОООПК )ЛЦОМ(Т 1)ОБ ОЛ 05 ПЦО замкнуты.В мешке следул цлкоппь пыль ДО ОВЦ 51, 31 РЦ КОТОРО) КОЦЕ 31 Рм(- КП д ЗЯСЫЦ 1 Ц П МЯЦО)(ТР / ПОКЛЗЫ - вает цу,1 ь.ПРЦ Дс,Ы 1 СЦЦСМ Цс)КОПЛЕЦЦ ЦЫ,Ц В М Сц)КЕ ОКЯЗЫ ВЗ(.ТС 51 Зс)СЬ Пс) Ц(1 Ы( конец трубки 4 и, ког;ш мяцомлр 8 покязывяст нуль, прлвый контакт манометра1 пцтлцц( в элскросцстему подяцо) до этого рлзомкцутый зя сс(ет вс)куу.(сз в т 3)уоке 4 зл)ыкяется, вклГ)част промежуточюе рс ЬЪОЯ.Ц 6,С Р(, ОСГС,СС ЧС 1)С;5 (с 1 НРНЫН П)ссиятСГЬ Псс Вел ОЧЗЕТ ЭЛСЕрод 511- ГЯТЕГ Ь УО М 5 Г 11 Р ЕО(ОГО Н ТсГСГ 51, который выдает пыл. В зависнмо- СТН ОТ СЫГ 1 ЧССТ Мс 1 ТЕРНсГс:с 1;с 1 СТС 51...
Эксцентриковый вибратор
Номер патента: 109048
Опубликовано: 01.01.1957
Авторы: Матвеев, Пастухов, Смирнов
МПК: B06B 1/16, G05D 19/00
Метки: вибратор, эксцентриковый
...посредством шатуна 12.На конце штока, выходящего из вала, укреплен упорный подшипник 13, вращающееся кольцо которого жестко скреплено со штоком, а неподвижное - с опорой 14, имеющей возможность продольного осевого перемещения.Смещение штоков на равные расстояния и разворот полуколец на одинаковые углы осуществляется общей для обоих валов рукояткой 15 путем ввертывания винтов опор 14 в гайки 1 б, жестко закрепленные на корпусе.Плавное регулирование амплитуды колебаний достигается изменением положения центра тяжести массы полуколец относительно оси валов.Для уменьшениясти привода на пре109048 тиВления Воздушной среды полукольца изолированы от нее кожухами 17, жестко скрепленными с валами.Вибратор предназначен для использования как на...
Устройство для автоматического регулирования температуры
Номер патента: 109289
Опубликовано: 01.01.1957
Автор: Аркадьев
МПК: G05B 11/16, G05D 23/24
Метки: температуры
...для кот"рой может быть использован, например, стандартный электрош 1 ый усилитель от электронного моста постоянного тока соответствующими изменениями его схемы. Кроме того,в этом устройстве применено программное реле, состоящее из синхронного двигателя 11, на валу которого сид; ку:чковяя шяйоа, воздействующая на три конткта 12, 13 и 14. Если, например, в данный моментнаиболее пагрст термометр 2 сопротивления, то реле 15 находится подтоком чсрез контакт 16 и нормально змкнутый контакт 17 реле 18. Через контакты 19 и 20 термометр 2 сопротивления подключен к о;новному мосту-регулятору 5,Под Воздействием контакта 12 искатсль 22 непрерывно перемещаетсвои контакты 22". Через контакты "2 его поля попеременно возбуждаются реле 23 и 24. При...
